Abarth 500 2018 Drift- och underhållshandbok (in Swedish)

PARKERINGS-
SENSORER
(om tillgänglig)
De sitter i de bakre stötfångarna på
bilen och är avsedda att känna av och
underrätta föraren, med en ljud- och
ljusvarning, om det finns hinder i
närheten av bilens bakre del. Ljudet kan
vara intermittent eller kontinuerligt
enligt avståndet från hindret.
AKTIVERING
Sensorernas aktiveras automatiskt när
man lägger i backväxeln. Vid
minskande avstånd till hindret bakom
bilen ökas ljudsignalens frekvens.
LJUDSIGNAL
När du lägger i backväxeln och vid ett
hinder baktill, hörs en summer som
ökar frekvensen då avståndet mellan
hindret och stötfångaren minskar och
blir kontinuerlig under ett avstånd på 30
cm.
Avkänningsavstånd
Om sensorerna känner av flera hinder,
tas det endast hänsyn till det hinder
som befinner sig närmast.
Under parkeringsmanövrerna, var alltid
uppmärksam på hinder som kan
befinna sig ovanför eller under sensorn.Föremål som befinner sig på nära
avstånd bakom fordonet, kan under
vissa omständigheter ibland inte
avkännas av systemet och kan därför
skada fordonet eller bli skadade.
113)
21) 22)
DISPLAYEN VISAR:
När sensorerna aktiveras, visas
skärmen som indikeras i bild 79 på
displayen.Information för närvaro och avståndet
till hindret ges inte bara av den
akustiska signaleringen, utan även med
en visuell indikation på
instrumentpanelens display: färgade
bågar på baksidan av bilen indikerar om
ett upptäckts. Systemet indikerar ett
detekterat hinder genom att visa en
båge enligt avståndet till hindret och
dess läge i förhållande till bilen. Om ett
föremål har upptäckts i området bak
(på sidan eller i mitten), visar displayen
en blinkande båge i motsvarande
område och ett intermittent ljud sänds
ut. Medan bilen närmar sig föremålet,
visar displayen en blinkande båge som
närmar sig bilen och ljudet blir mer
frekvent för att till slut bli kontinuerliga.
Färgen som visas på displayen beror på
hindrets avstånd och position. Då
avståndet mellan bilen och hindret
minskar, övergår bågarna från gult till
rött blinkande sken (till höger, i mitten
eller till vänster).
79AB0A0390C
89

VARNING
21)För att de ska fungera rätt är det
absolut nödvändigt att sensorerna alltid
hålls rena från lera, smuts, snö eller is.
Under rengöringen av sensorerna ska man
vara noga med att inte repa eller skada
dem. Undvik att använda torra, sträva eller
hårda trasor. Sensorerna ska göras rena
med rent vatten, eventuellt med tillsats av
bilschampo. På biltvättar där en högtrycks-
eller ångtvätt används, gör snabbt rent
sensorerna genom att hålla munstycket på
över 10 cm avstånd.
22)För eventuella ingrepp på stötfångaren i
sensorområdet, vänd dig endast till
Abarths servicenät. Ingrepp på
stötfångarna som inte utförs korrekt kan
kompromettera parkeringssensorernas
funktion.
VARNING
113)Det är alltid föraren som är ansvarig
för parkeringen och övriga farliga manövrar.
Vid dessa ska man alltid se till att det inte
finns personer (speciellt barn) eller djur
inom manöverområdet.
Parkeringssensorerna är en hjälp för
föraren som alltid måste vara uppmärksam
under farliga manövrer även om de utförs
med låg hastighet.

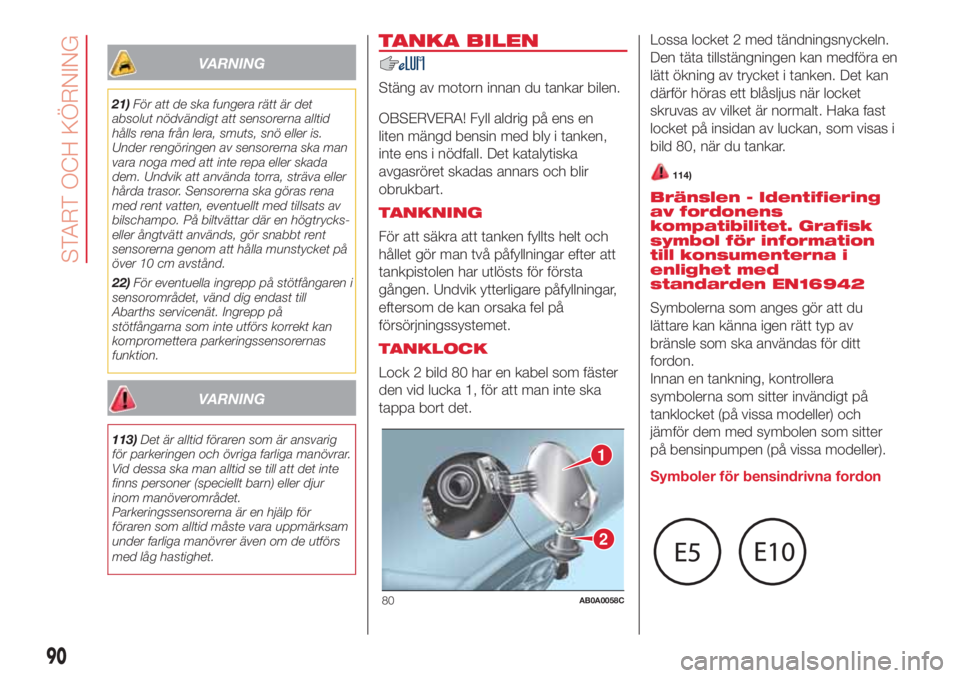

TANKA BILEN
Stäng av motorn innan du tankar bilen.
OBSERVERA! Fyll aldrig på ens en
liten mängd bensin med bly i tanken,
inte ens i nödfall. Det katalytiska
avgasröret skadas annars och blir
obrukbart.
TANKNING
För att säkra att tanken fyllts helt och
hållet gör man två påfyllningar efter att
tankpistolen har utlösts för första
gången. Undvik ytterligare påfyllningar,
eftersom de kan orsaka fel på
försörjningssystemet.
TANKLOCK
Lock 2 bild 80 har en kabel som fäster
den vid lucka 1, för att man inte ska
tappa bort det.Lossa locket 2 med tändningsnyckeln.
Den täta tillstängningen kan medföra en
lätt ökning av trycket i tanken. Det kan
därför höras ett blåsljus när locket
skruvas av vilket är normalt. Haka fast
locket på insidan av luckan, som visas i
bild 80, när du tankar.
114)
Bränslen - Identifiering
av fordonens
kompatibilitet. Grafisk
symbol för information
till konsumenterna i
enlighet med
standarden EN16942
Symbolerna som anges gör att du
lättare kan känna igen rätt typ av
bränsle som ska användas för ditt
fordon.
Innan en tankning, kontrollera
symbolerna som sitter invändigt på
tanklocket (på vissa modeller) och
jämför dem med symbolen som sitter
på bensinpumpen (på vissa modeller).
Symboler för bensindrivna fordon
1
2
80AB0A0058C
90
START OCH KÖRNING

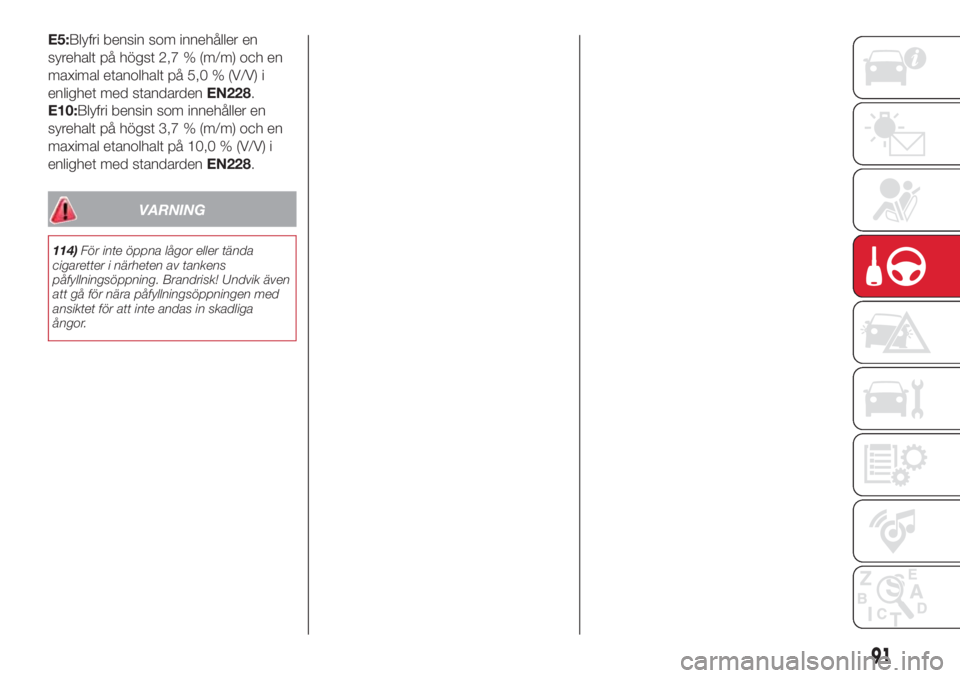

E5:Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228.
E10:Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228.
VARNING
114)För inte öppna lågor eller tända
cigaretter i närheten av tankens
påfyllningsöppning. Brandrisk! Undvik även
att gå för nära påfyllningsöppningen med
ansiktet för att inte andas in skadliga
ångor.
91

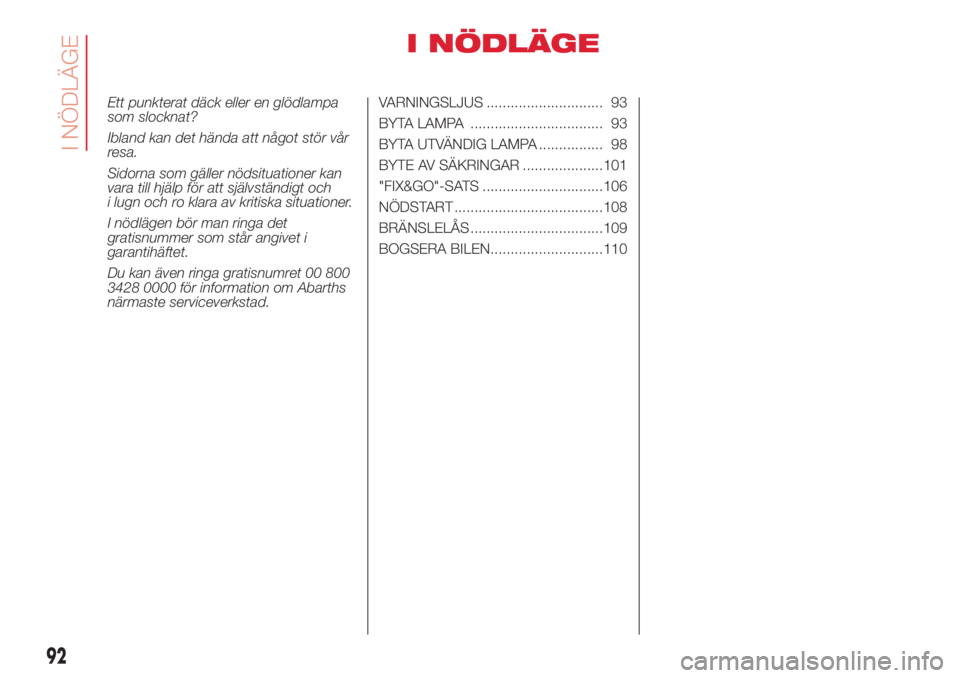

I NÖDLÄGE
Ett punkterat däck eller en glödlampa
som slocknat?
Ibland kan det hända att något stör vår
resa.
Sidorna som gäller nödsituationer kan
vara till hjälp för att självständigt och
i lugn och ro klara av kritiska situationer.
I nödlägen bör man ringa det
gratisnummer som står angivet i
garantihäftet.
Du kan även ringa gratisnumret 00 800
3428 0000 för information om Abarths
närmaste serviceverkstad.VARNINGSLJUS ............................. 93
BYTA LAMPA ................................. 93
BYTA UTVÄNDIG LAMPA ................ 98
BYTE AV SÄKRINGAR ....................101
"FIX&GO"-SATS ..............................106
NÖDSTART .....................................108
BRÄNSLELÅS .................................109
BOGSERA BILEN............................110
92
I NÖDLÄGE

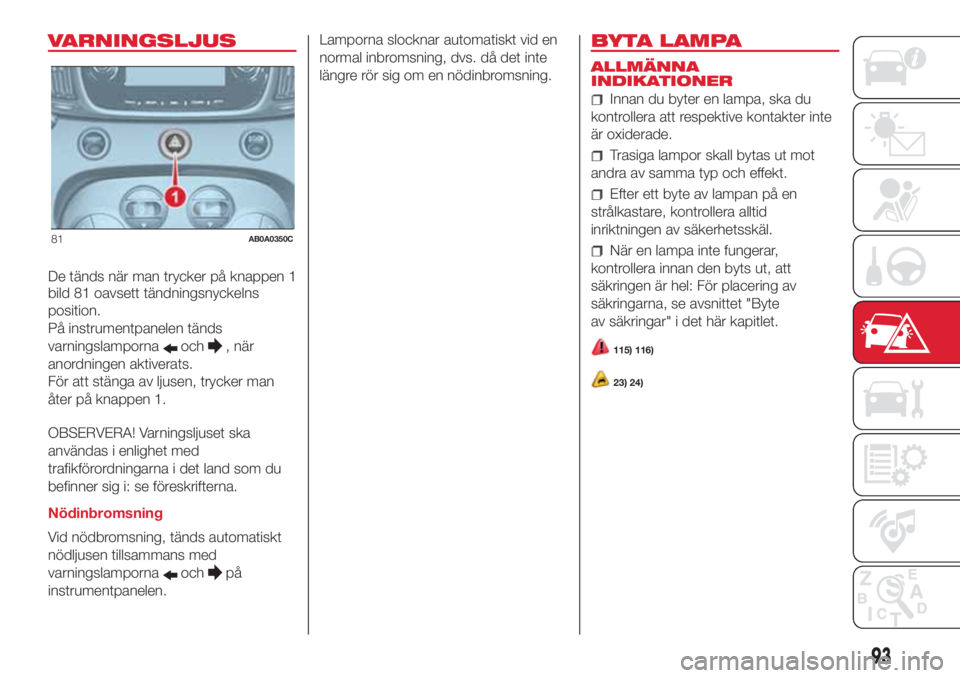

VARNINGSLJUS
De tänds när man trycker på knappen 1
bild 81 oavsett tändningsnyckelns
position.
På instrumentpanelen tänds
varningslamporna
och, när
anordningen aktiverats.
För att stänga av ljusen, trycker man
åter på knappen 1.
OBSERVERA! Varningsljuset ska
användas i enlighet med
trafikförordningarna i det land som du
befinner sig i: se föreskrifterna.
Nödinbromsning
Vid nödbromsning, tänds automatiskt
nödljusen tillsammans med
varningslamporna
ochpå
instrumentpanelen.Lamporna slocknar automatiskt vid en
normal inbromsning, dvs. då det inte
längre rör sig om en nödinbromsning.
BYTA LAMPA
ALLMÄNNA
INDIKATIONER
Innan du byter en lampa, ska du
kontrollera att respektive kontakter inte
är oxiderade.
Trasiga lampor skall bytas ut mot
andra av samma typ och effekt.
Efter ett byte av lampan på en
strålkastare, kontrollera alltid
inriktningen av säkerhetsskäl.
När en lampa inte fungerar,
kontrollera innan den byts ut, att
säkringen är hel: För placering av
säkringarna, se avsnittet "Byte
av säkringar" i det här kapitlet.
115) 116)
23) 24)
81AB0A0350C
93

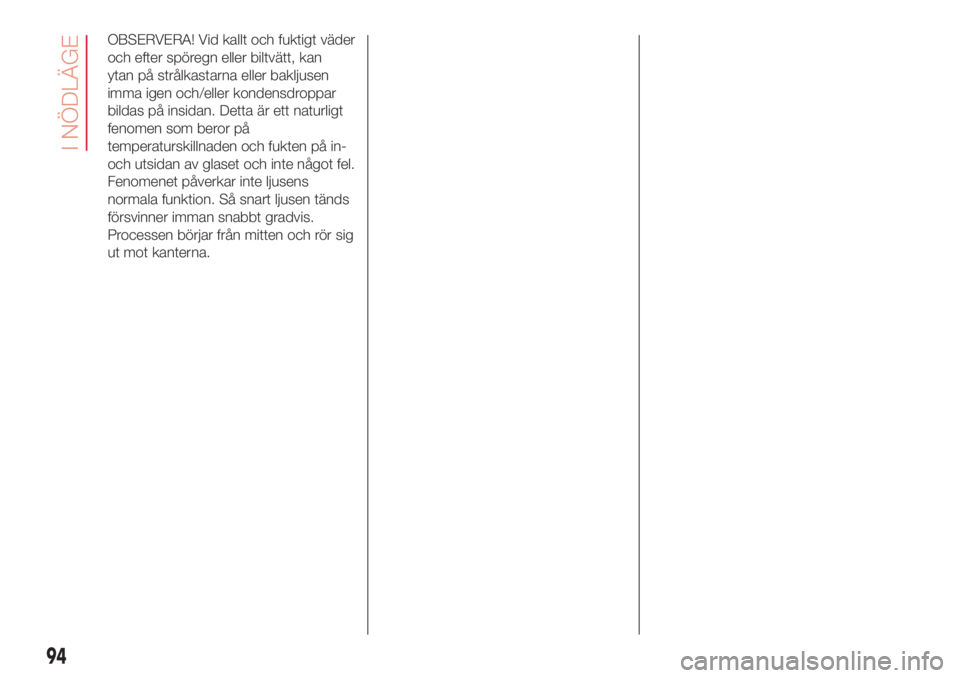

OBSERVERA! Vid kallt och fuktigt väder
och efter spöregn eller biltvätt, kan
ytan på strålkastarna eller bakljusen
imma igen och/eller kondensdroppar
bildas på insidan. Detta är ett naturligt
fenomen som beror på
temperaturskillnaden och fukten på in-
och utsidan av glaset och inte något fel.
Fenomenet påverkar inte ljusens
normala funktion. Så snart ljusen tänds
försvinner imman snabbt gradvis.
Processen börjar från mitten och rör sig
ut mot kanterna.
94
I NÖDLÄGE

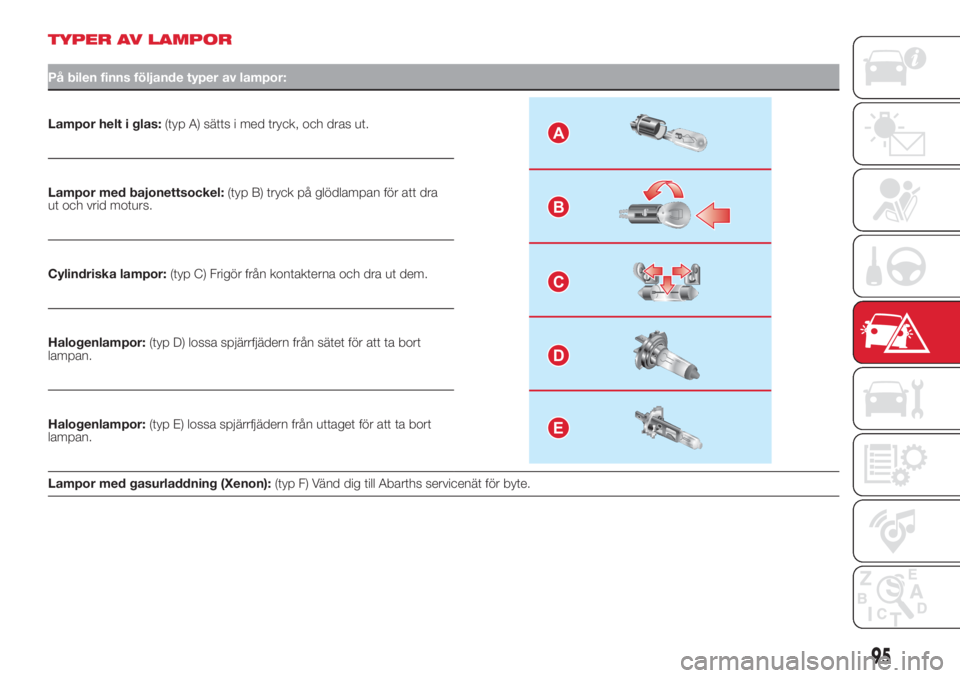

TYPER AV LAMPOR
På bilen finns följande typer av lampor:
Lampor helt i glas:(typ A) sätts i med tryck, och dras ut.A
B
C
D
E
Lampor med bajonettsockel:(typ B) tryck på glödlampan för att dra
ut och vrid moturs.
Cylindriska lampor:(typ C) Frigör från kontakterna och dra ut dem.
Halogenlampor:(typ D) lossa spjärrfjädern från sätet för att ta bort
lampan.
Halogenlampor:(typ E) lossa spjärrfjädern från uttaget för att ta bort
lampan.
Lampor med gasurladdning (Xenon):(typ F) Vänd dig till Abarths servicenät för byte.
95

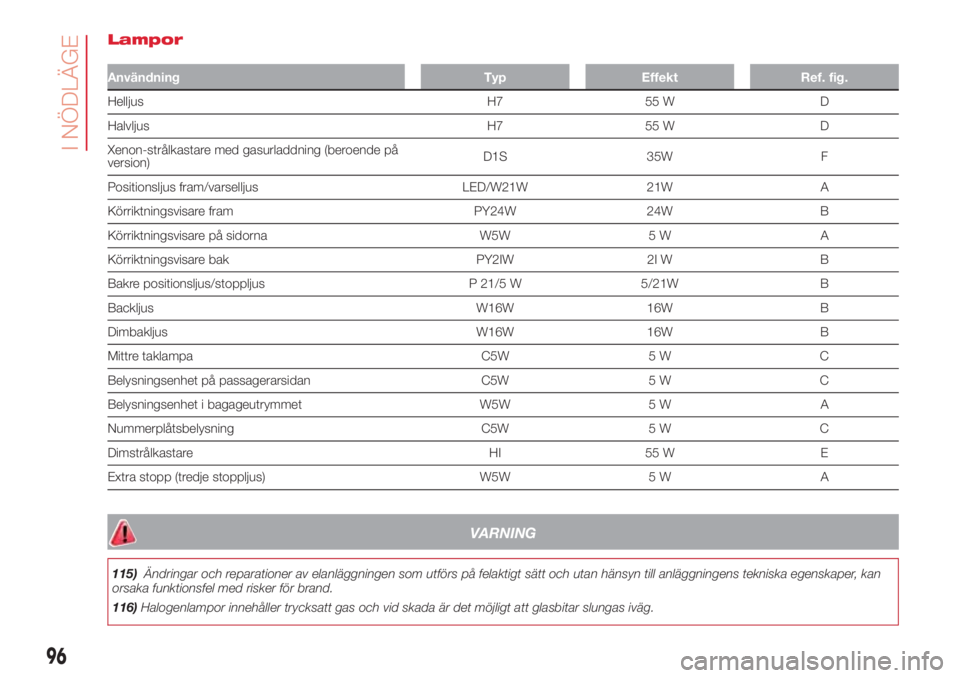

Lampor
Användning Typ Effekt Ref. fig.
Helljus H7 55 W D
Halvljus H7 55 W D
Xenon-strålkastare med gasurladdning (beroende på
version)D1S 35W F
Positionsljus fram/varselljus LED/W21W 21W A
Körriktningsvisare fram PY24W 24W B
Körriktningsvisare på sidorna W5W 5 W A
Körriktningsvisare bak PY2IW 2I W B
Bakre positionsljus/stoppljus P 21/5 W 5/21W B
Backljus W16W 16W B
Dimbakljus W16W 16W B
Mittre taklampa C5W 5 W C
Belysningsenhet på passagerarsidan C5W 5 W C
Belysningsenhet i bagageutrymmet W5W 5 W A
Nummerplåtsbelysning C5W 5 W C
Dimstrålkastare HI 55 W E
Extra stopp (tredje stoppljus) W5W 5 W A
VARNING
115)Ändringar och reparationer av elanläggningen som utförs på felaktigt sätt och utan hänsyn till anläggningens tekniska egenskaper, kan
orsaka funktionsfel med risker för brand.
116)Halogenlampor innehåller trycksatt gas och vid skada är det möjligt att glasbitar slungas iväg.
96
I NÖDLÄGE

VARNING
23)Vid hantering av halogenlampor ska du endast vidröra metalldelen. Om den genomskinliga glödlampan kommer i kontakt med fingrarna,
kan detta påverka ljusstyrkan och lampans hållbarhet. Vid en oavsiktlig kontakt, gnid glödlampskolven med en trasa som har fuktats med
alkohol och låt den torka.
24)Vi rekommenderar att du låter byta ut glödlamporna av Abarths servicenät om möjligt. En rätt funktion och inriktning av de utvändiga
ljusen är väsentliga krav för en säker körning och för att undvika påföljder som förutses av lagen.
97

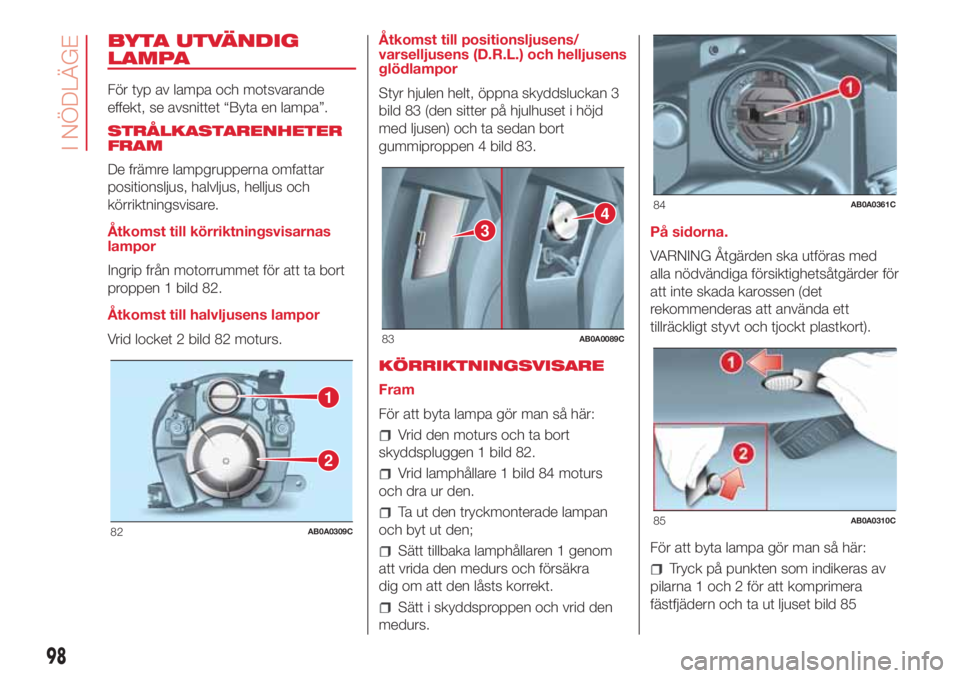

BYTA UTVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se avsnittet “Byta en lampa”.
STRÅLKASTARENHETER
FRAM
De främre lampgrupperna omfattar
positionsljus, halvljus, helljus och
körriktningsvisare.
Åtkomst till körriktningsvisarnas
lampor
Ingrip från motorrummet för att ta bort
proppen 1 bild 82.
Åtkomst till halvljusens lampor
Vrid locket 2 bild 82 moturs.Åtkomst till positionsljusens/
varselljusens (D.R.L.) och helljusens
glödlampor
Styr hjulen helt, öppna skyddsluckan 3
bild 83 (den sitter på hjulhuset i höjd
med ljusen) och ta sedan bort
gummiproppen 4 bild 83.
KÖRRIKTNINGSVISARE
Fram
För att byta lampa gör man så här:
Vrid den moturs och ta bort
skyddspluggen 1 bild 82.
Vrid lamphållare 1 bild 84 moturs
och dra ur den.
Ta ut den tryckmonterade lampan
och byt ut den;
Sätt tillbaka lamphållaren 1 genom
att vrida den medurs och försäkra
dig om att den låsts korrekt.
Sätt i skyddsproppen och vrid den
medurs.På sidorna.
VARNING Åtgärden ska utföras med
alla nödvändiga försiktighetsåtgärder för
att inte skada karossen (det
rekommenderas att använda ett
tillräckligt styvt och tjockt plastkort).
För att byta lampa gör man så här:
Tryck på punkten som indikeras av
pilarna 1 och 2 för att komprimera
fästfjädern och ta ut ljuset bild 85
1
2
82AB0A0309C
3
4
83AB0A0089C
84AB0A0361C
85AB0A0310C
98
