Abarth 500 2018 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: ABARTH, Model Year: 2018, Model line: 500, Model: Abarth 500 2018Pages: 204, tamaño PDF: 5.87 MB
Page 11 of 204

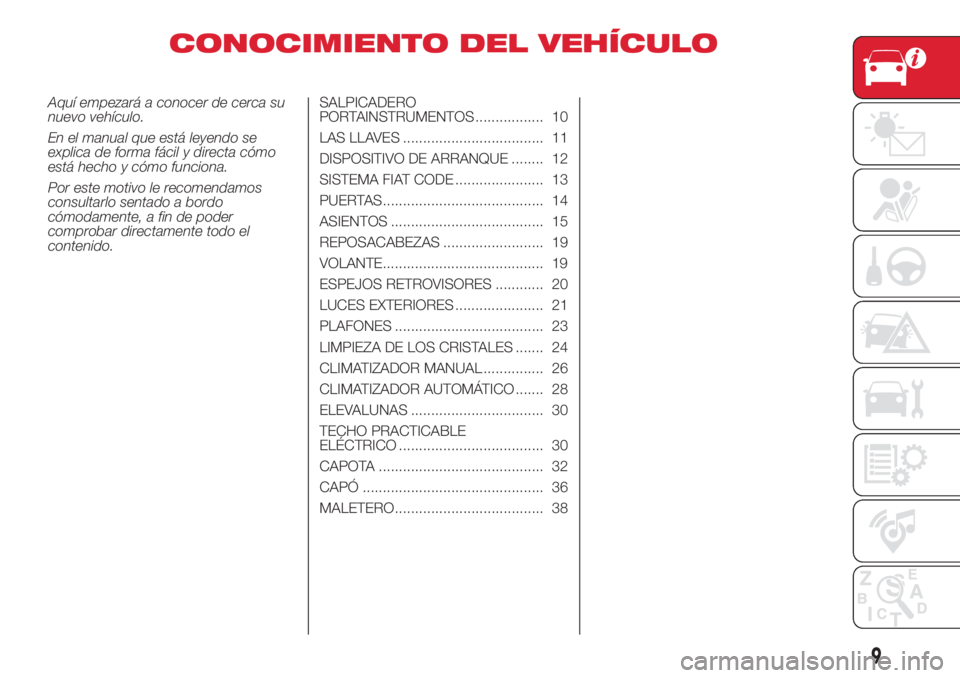

CONOCIMIENTO DEL VEHÍCULO
Aquí empezará a conocer de cerca su
nuevo vehículo.
En el manual que está leyendo se
explica de forma fácil y directa cómo
está hecho y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado a bordo
cómodamente, a fin de poder
comprobar directamente todo el
contenido.SALPICADERO
PORTAINSTRUMENTOS ................. 10
LAS LLAVES ................................... 11
DISPOSITIVO DE ARRANQUE ........ 12
SISTEMA FIAT CODE ...................... 13
PUERTAS........................................ 14
ASIENTOS ...................................... 15
REPOSACABEZAS ......................... 19
VOLANTE........................................ 19
ESPEJOS RETROVISORES ............ 20
LUCES EXTERIORES ...................... 21
PLAFONES ..................................... 23
LIMPIEZA DE LOS CRISTALES ....... 24
CLIMATIZADOR MANUAL ............... 26
CLIMATIZADOR AUTOMÁTICO ....... 28
ELEVALUNAS ................................. 30
TECHO PRACTICABLE
ELÉCTRICO .................................... 30
CAPOTA ......................................... 32
CAPÓ ............................................. 36
MALETERO..................................... 38
9
Page 12 of 204

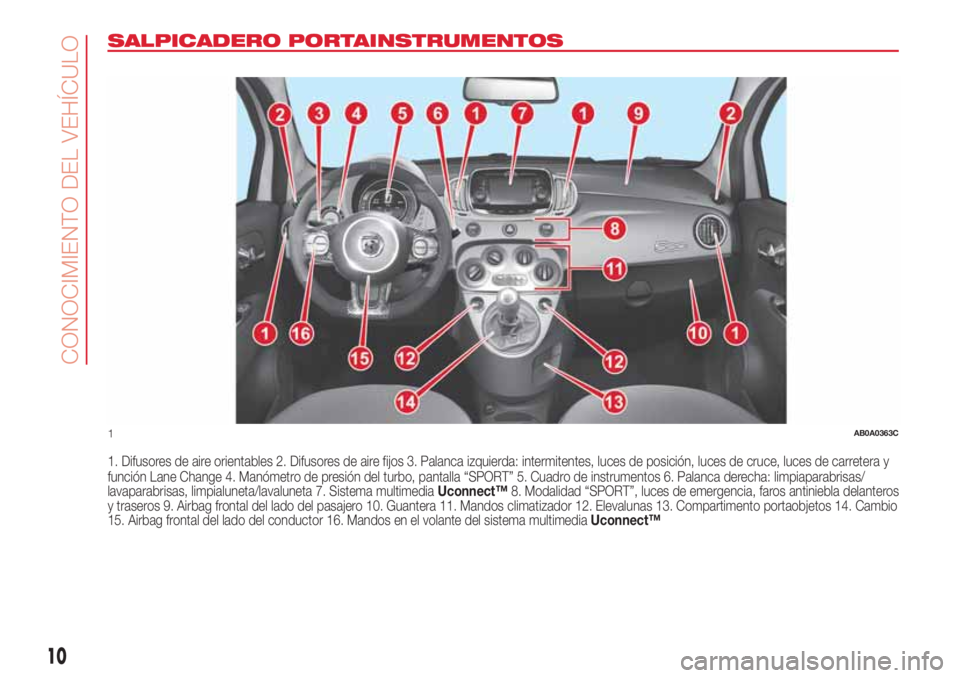

SALPICADERO PORTAINSTRUMENTOS
1. Difusores de aire orientables 2. Difusores de aire fijos 3. Palanca izquierda: intermitentes, luces de posición, luces de cruce, luces de carreteray
función Lane Change 4. Manómetro de presión del turbo, pantalla “SPORT” 5. Cuadro de instrumentos 6. Palanca derecha: limpiaparabrisas/
lavaparabrisas, limpialuneta/lavaluneta 7. Sistema multimediaUconnect™8. Modalidad “SPORT”, luces de emergencia, faros antiniebla delanteros
y traseros 9. Airbag frontal del lado del pasajero 10. Guantera 11. Mandos climatizador 12. Elevalunas 13. Compartimento portaobjetos 14. Cambio
15. Airbag frontal del lado del conductor 16. Mandos en el volante del sistema multimediaUconnect™
1AB0A0363C
10
CONOCIMIENTO DEL VEHÍCULO
Page 13 of 204

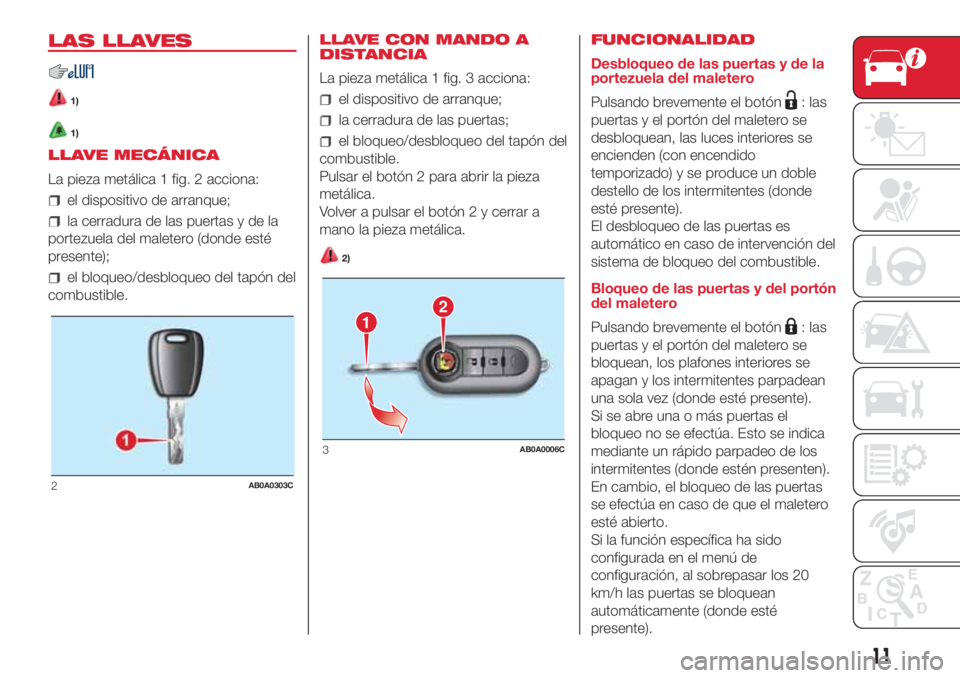

LAS LLAVES
1)
1)
LLAVE MECÁNICA
La pieza metálica 1 fig. 2 acciona:
el dispositivo de arranque;
la cerradura de las puertas y de la
portezuela del maletero (donde esté
presente);
el bloqueo/desbloqueo del tapón del
combustible.LLAVE CON MANDO A
DISTANCIA
La pieza metálica 1 fig. 3 acciona:
el dispositivo de arranque;
la cerradura de las puertas;
el bloqueo/desbloqueo del tapón del
combustible.
Pulsar el botón 2 para abrir la pieza
metálica.
Volver a pulsar el botón 2 y cerrar a
mano la pieza metálica.
2)
FUNCIONALIDAD
Desbloqueo de las puertas y de la
portezuela del maletero
Pulsando brevemente el botón
: las
puertas y el portón del maletero se
desbloquean, las luces interiores se
encienden (con encendido
temporizado) y se produce un doble
destello de los intermitentes (donde
esté presente).
El desbloqueo de las puertas es
automático en caso de intervención del
sistema de bloqueo del combustible.
Bloqueo de las puertas y del portón
del maletero
Pulsando brevemente el botón
: las
puertas y el portón del maletero se
bloquean, los plafones interiores se
apagan y los intermitentes parpadean
una sola vez (donde esté presente).
Si se abre una o más puertas el
bloqueo no se efectúa. Esto se indica
mediante un rápido parpadeo de los
intermitentes (donde estén presenten).
En cambio, el bloqueo de las puertas
se efectúa en caso de que el maletero
esté abierto.
Si la función específica ha sido
configurada en el menú de
configuración, al sobrepasar los 20
km/h las puertas se bloquean
automáticamente (donde esté
presente).
2AB0A0303C
12
3AB0A0006C
11

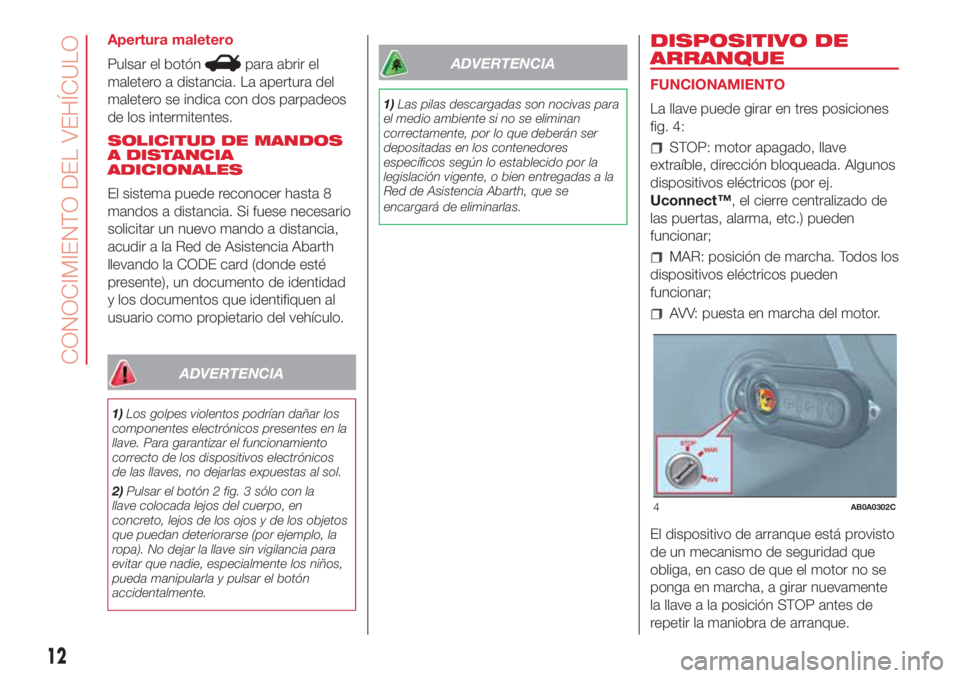

Page 14 of 204
Apertura maletero
Pulsar el botón
para abrir el
maletero a distancia. La apertura del
maletero se indica con dos parpadeos
de los intermitentes.
SOLICITUD DE MANDOS
A DISTANCIA
ADICIONALES
El sistema puede reconocer hasta 8
mandos a distancia. Si fuese necesario
solicitar un nuevo mando a distancia,
acudir a la Red de Asistencia Abarth
llevando la CODE card (donde esté
presente), un documento de identidad
y los documentos que identifiquen al
usuario como propietario del vehículo.
ADVERTENCIA
1)Los golpes violentos podrían dañar los
componentes electrónicos presentes en la
llave. Para garantizar el funcionamiento
correcto de los dispositivos electrónicos
de las llaves, no dejarlas expuestas al sol.
2)Pulsar el botón 2 fig. 3 sólo con la
llave colocada lejos del cuerpo, en
concreto, lejos de los ojos y de los objetos
que puedan deteriorarse (por ejemplo, la
ropa). No dejar la llave sin vigilancia para
evitar que nadie, especialmente los niños,
pueda manipularla y pulsar el botón
accidentalmente.
ADVERTENCIA
1)Las pilas descargadas son nocivas para
el medio ambiente si no se eliminan
correctamente, por lo que deberán ser
depositadas en los contenedores
específicos según lo establecido por la
legislación vigente, o bien entregadas a la
Red de Asistencia Abarth, que se
encargará de eliminarlas.
DISPOSITIVO DE
ARRANQUE
FUNCIONAMIENTO
La llave puede girar en tres posiciones
fig. 4:
STOP: motor apagado, llave
extraíble, dirección bloqueada. Algunos
dispositivos eléctricos (por ej.
Uconnect™, el cierre centralizado de
las puertas, alarma, etc.) pueden
funcionar;
MAR: posición de marcha. Todos los
dispositivos eléctricos pueden
funcionar;
AVV: puesta en marcha del motor.
El dispositivo de arranque está provisto
de un mecanismo de seguridad que
obliga, en caso de que el motor no se
ponga en marcha, a girar nuevamente
la llave a la posición STOP antes de
repetir la maniobra de arranque.
4AB0A0302C
12
CONOCIMIENTO DEL VEHÍCULO
Page 15 of 204
3) 4) 5) 6)

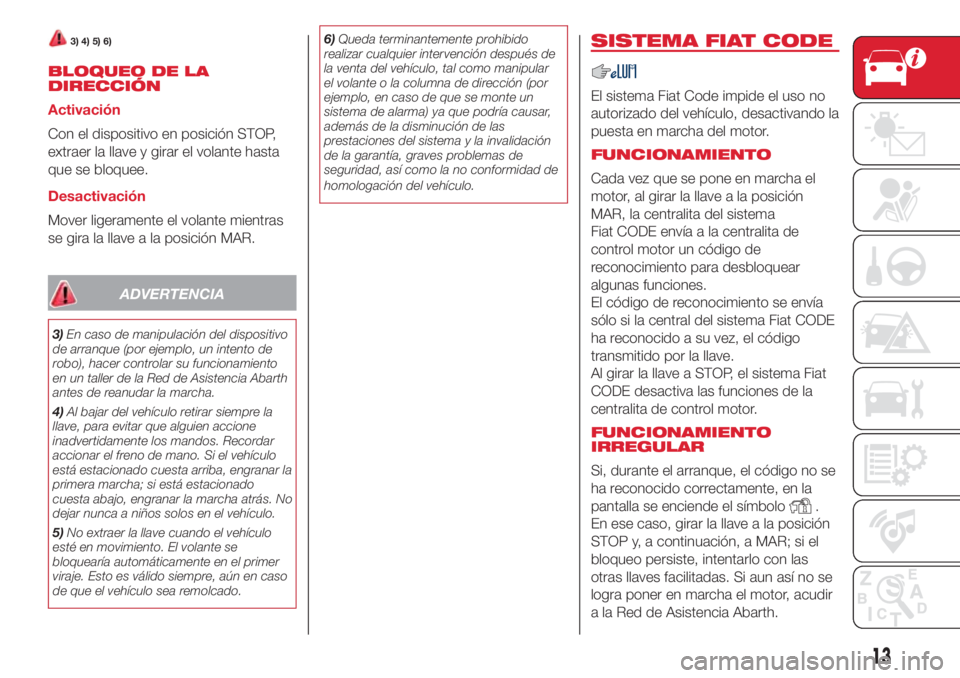

BLOQUEO DE LA
DIRECCIÓN
Activación
Con el dispositivo en posición STOP,
extraer la llave y girar el volante hasta
que se bloquee.
Desactivación
Mover ligeramente el volante mientras
se gira la llave a la posición MAR.
ADVERTENCIA
3)En caso de manipulación del dispositivo
de arranque (por ejemplo, un intento de
robo), hacer controlar su funcionamiento
en un taller de la Red de Asistencia Abarth
antes de reanudar la marcha.
4)Al bajar del vehículo retirar siempre la
llave, para evitar que alguien accione
inadvertidamente los mandos. Recordar
accionar el freno de mano. Si el vehículo
está estacionado cuesta arriba, engranar la
primera marcha; si está estacionado
cuesta abajo, engranar la marcha atrás. No
dejar nunca a niños solos en el vehículo.
5)No extraer la llave cuando el vehículo
esté en movimiento. El volante se
bloquearía automáticamente en el primer
viraje. Esto es válido siempre, aún en caso
de que el vehículo sea remolcado.6)Queda terminantemente prohibido
realizar cualquier intervención después de
la venta del vehículo, tal como manipular
el volante o la columna de dirección (por
ejemplo, en caso de que se monte un
sistema de alarma) ya que podría causar,
además de la disminución de las
prestaciones del sistema y la invalidación
de la garantía, graves problemas de
seguridad, así como la no conformidad de
homologación del vehículo.
SISTEMA FIAT CODE
El sistema Fiat Code impide el uso no
autorizado del vehículo, desactivando la
puesta en marcha del motor.
FUNCIONAMIENTO
Cada vez que se pone en marcha el
motor, al girar la llave a la posición
MAR, la centralita del sistema
Fiat CODE envía a la centralita de
control motor un código de
reconocimiento para desbloquear
algunas funciones.
El código de reconocimiento se envía
sólo si la central del sistema Fiat CODE
ha reconocido a su vez, el código
transmitido por la llave.
Al girar la llave a STOP, el sistema Fiat
CODE desactiva las funciones de la
centralita de control motor.
FUNCIONAMIENTO
IRREGULAR
Si, durante el arranque, el código no se
ha reconocido correctamente, en la
pantalla se enciende el símbolo
.
En ese caso, girar la llave a la posición
STOP y, a continuación, a MAR; si el
bloqueo persiste, intentarlo con las
otras llaves facilitadas. Si aun así no se
logra poner en marcha el motor, acudir
a la Red de Asistencia Abarth.
13
Page 16 of 204

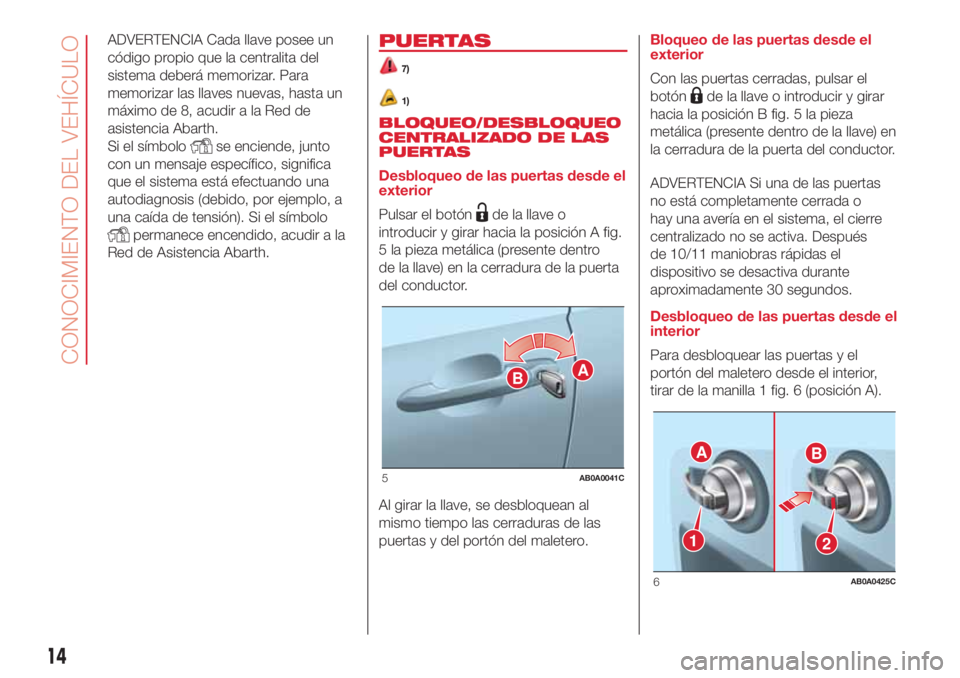

ADVERTENCIA Cada llave posee un
código propio que la centralita del
sistema deberá memorizar. Para
memorizar las llaves nuevas, hasta un
máximo de 8, acudir a la Red de
asistencia Abarth.
Si el símbolo
se enciende, junto
con un mensaje específico, significa
que el sistema está efectuando una
autodiagnosis (debido, por ejemplo, a
una caída de tensión). Si el símbolo
permanece encendido, acudir a la
Red de Asistencia Abarth.
PUERTAS
7)
1)
BLOQUEO/DESBLOQUEO
CENTRALIZADO DE LAS
PUERTAS
Desbloqueo de las puertas desde el
exterior
Pulsar el botón
de la llave o
introducir y girar hacia la posición A fig.
5 la pieza metálica (presente dentro
de la llave) en la cerradura de la puerta
del conductor.
Al girar la llave, se desbloquean al
mismo tiempo las cerraduras de las
puertas y del portón del maletero.Bloqueo de las puertas desde el
exterior
Con las puertas cerradas, pulsar el
botón
de la llave o introducir y girar
hacia la posición B fig. 5 la pieza
metálica (presente dentro de la llave) en
la cerradura de la puerta del conductor.
ADVERTENCIA Si una de las puertas
no está completamente cerrada o
hay una avería en el sistema, el cierre
centralizado no se activa. Después
de 10/11 maniobras rápidas el
dispositivo se desactiva durante
aproximadamente 30 segundos.
Desbloqueo de las puertas desde el
interior
Para desbloquear las puertas y el
portón del maletero desde el interior,
tirar de la manilla 1 fig. 6 (posición A).
BA
5AB0A0041C
AB
21
6AB0A0425C
14
CONOCIMIENTO DEL VEHÍCULO
Page 17 of 204

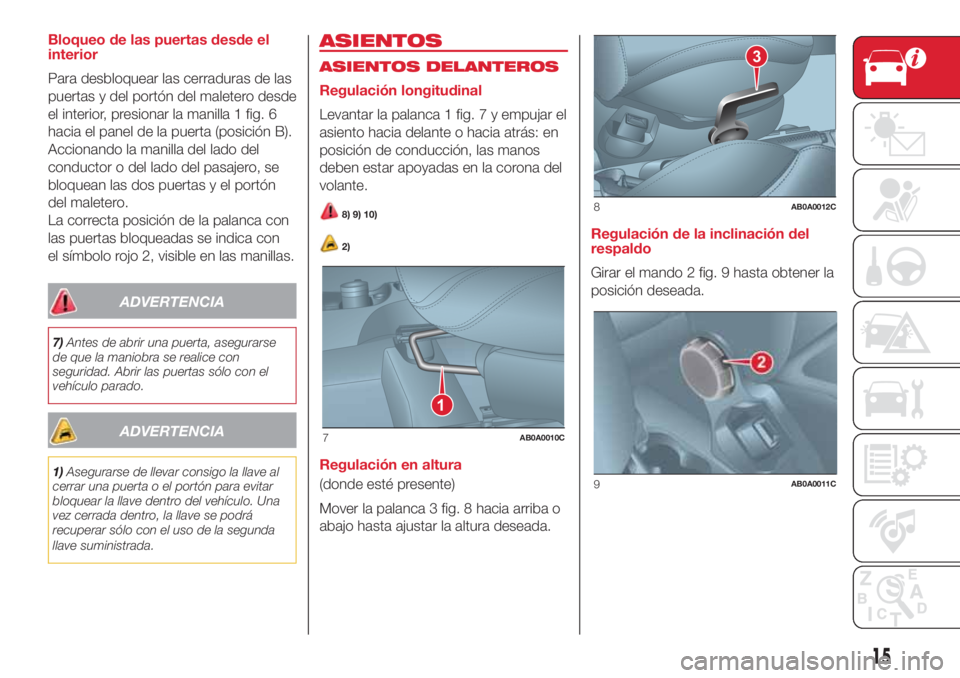

Bloqueo de las puertas desde el
interior
Para desbloquear las cerraduras de las
puertas y del portón del maletero desde
el interior, presionar la manilla 1 fig. 6
hacia el panel de la puerta (posición B).
Accionando la manilla del lado del
conductor o del lado del pasajero, se
bloquean las dos puertas y el portón
del maletero.
La correcta posición de la palanca con
las puertas bloqueadas se indica con
el símbolo rojo 2, visible en las manillas.
ADVERTENCIA
7)Antes de abrir una puerta, asegurarse
de que la maniobra se realice con
seguridad. Abrir las puertas sólo con el
vehículo parado.
ADVERTENCIA
1)Asegurarse de llevar consigo la llave al
cerrar una puerta o el portón para evitar
bloquear la llave dentro del vehículo. Una
vez cerrada dentro, la llave se podrá
recuperar sólo con el uso de la segunda
llave suministrada.
ASIENTOS
ASIENTOS DELANTEROS
Regulación longitudinal
Levantar la palanca 1 fig. 7 y empujar el
asiento hacia delante o hacia atrás: en
posición de conducción, las manos
deben estar apoyadas en la corona del
volante.
8) 9) 10)
2)
Regulación en altura
(donde esté presente)
Mover la palanca 3 fig. 8 hacia arriba o
abajo hasta ajustar la altura deseada.Regulación de la inclinación del
respaldo
Girar el mando 2 fig. 9 hasta obtener la
posición deseada.
1
7AB0A0010C
3
8AB0A0012C
9AB0A0011C
15

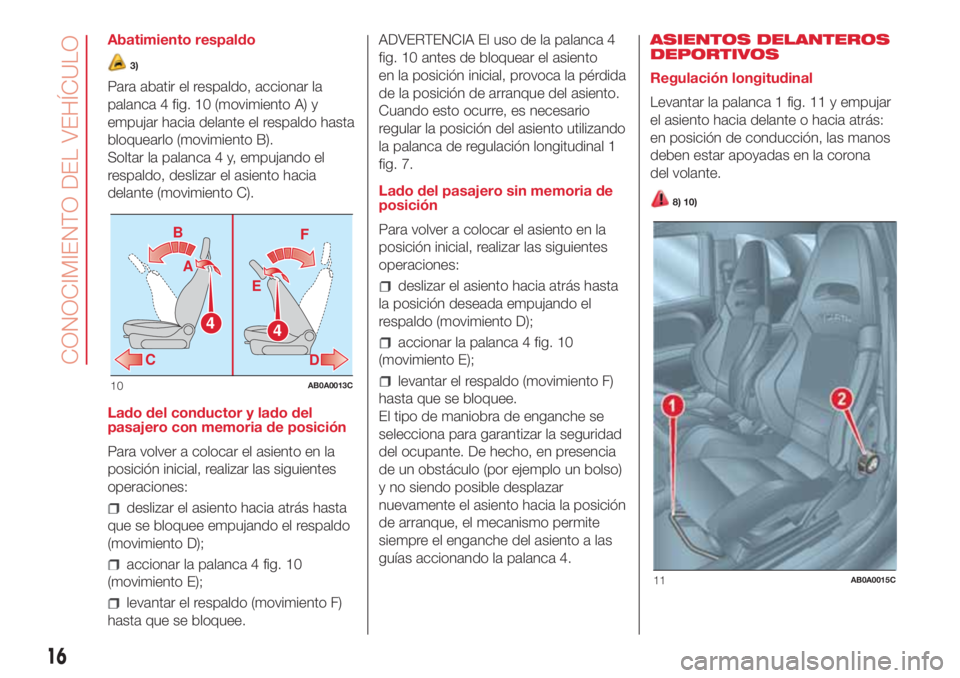

Page 18 of 204

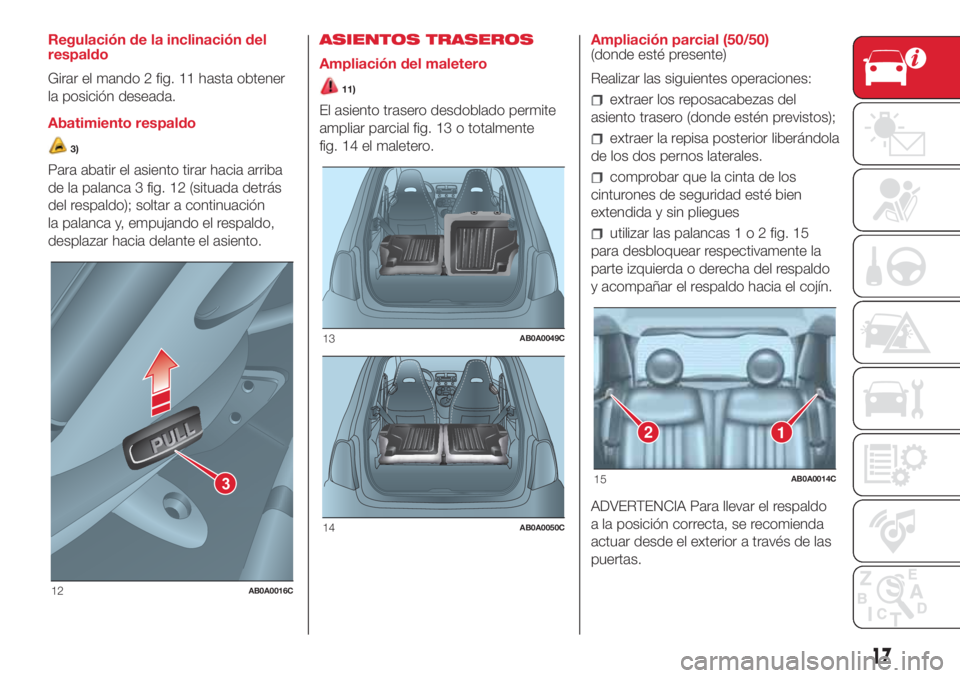

Abatimiento respaldo
3)
Para abatir el respaldo, accionar la
palanca 4 fig. 10 (movimiento A) y
empujar hacia delante el respaldo hasta
bloquearlo (movimiento B).
Soltar la palanca 4 y, empujando el
respaldo, deslizar el asiento hacia
delante (movimiento C).
Lado del conductor y lado del
pasajero con memoria de posición
Para volver a colocar el asiento en la
posición inicial, realizar las siguientes
operaciones:
deslizar el asiento hacia atrás hasta
que se bloquee empujando el respaldo
(movimiento D);
accionar la palanca 4 fig. 10
(movimiento E);
levantar el respaldo (movimiento F)
hasta que se bloquee.ADVERTENCIA El uso de la palanca 4
fig. 10 antes de bloquear el asiento
en la posición inicial, provoca la pérdida
de la posición de arranque del asiento.
Cuando esto ocurre, es necesario
regular la posición del asiento utilizando
la palanca de regulación longitudinal 1
fig. 7.
Lado del pasajero sin memoria de
posición
Para volver a colocar el asiento en la
posición inicial, realizar las siguientes
operaciones:
deslizar el asiento hacia atrás hasta
la posición deseada empujando el
respaldo (movimiento D);
accionar la palanca 4 fig. 10
(movimiento E);
levantar el respaldo (movimiento F)
hasta que se bloquee.
El tipo de maniobra de enganche se
selecciona para garantizar la seguridad
del ocupante. De hecho, en presencia
de un obstáculo (por ejemplo un bolso)
y no siendo posible desplazar
nuevamente el asiento hacia la posición
de arranque, el mecanismo permite
siempre el enganche del asiento a las
guías accionando la palanca 4.ASIENTOS DELANTEROS
DEPORTIVOS
Regulación longitudinal
Levantar la palanca 1 fig. 11 y empujar
el asiento hacia delante o hacia atrás:
en posición de conducción, las manos
deben estar apoyadas en la corona
del volante.
8) 10)
44
A B
C
D EF
10AB0A0013C
11AB0A0015C
16
CONOCIMIENTO DEL VEHÍCULO
Page 19 of 204
Regulación de la inclinación del
respaldo
Girar el mando 2 fig. 11 hasta obtener
la posición deseada.
Abatimiento respaldo
3)
Para abatir el asiento tirar hacia arriba
de la palanca 3 fig. 12 (situada detrás
del respaldo); soltar a continuación
la palanca y, empujando el respaldo,
desplazar hacia delante el asiento.ASIENTOS TRASEROS
Ampliación del maletero
11)
El asiento trasero desdoblado permite
ampliar parcial fig. 13 o totalmente
fig. 14 el maletero.Ampliación parcial (50/50)
(donde esté presente)
Realizar las siguientes operaciones:extraer los reposacabezas del
asiento trasero (donde estén previstos);
extraer la repisa posterior liberándola
de los dos pernos laterales.
comprobar que la cinta de los
cinturones de seguridad esté bien
extendida y sin pliegues
utilizar las palancas1o2fig. 15
para desbloquear respectivamente la
parte izquierda o derecha del respaldo
y acompañar el respaldo hacia el cojín.
ADVERTENCIA Para llevar el respaldo
a la posición correcta, se recomienda
actuar desde el exterior a través de las
puertas.
3
12AB0A0016C
13AB0A0049C
14AB0A0050C
12
15AB0A0014C
17
Page 20 of 204

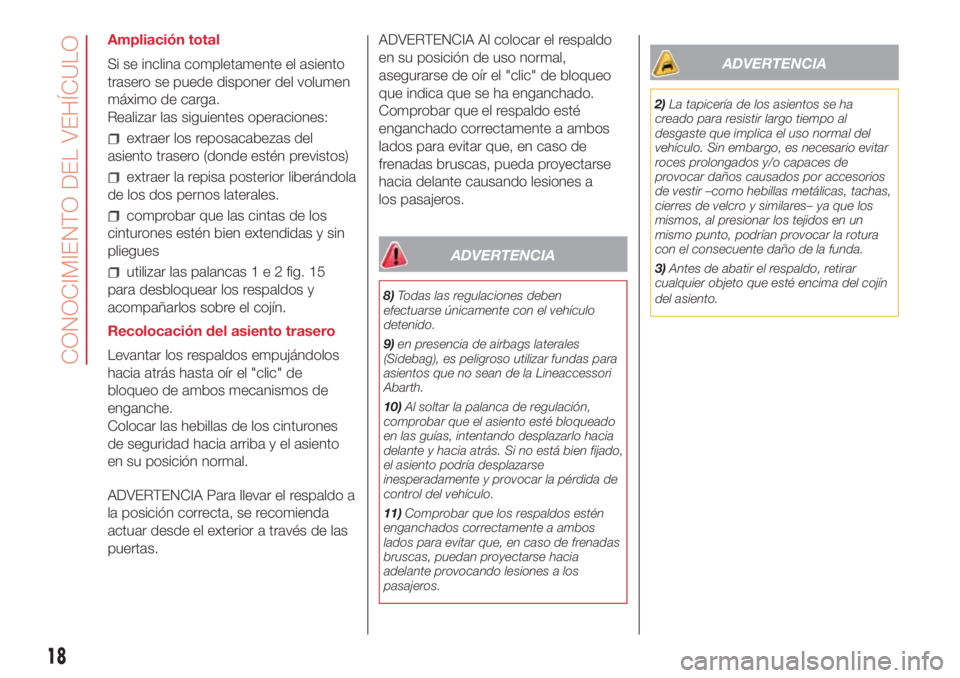

Ampliación total
Si se inclina completamente el asiento
trasero se puede disponer del volumen
máximo de carga.
Realizar las siguientes operaciones:
extraer los reposacabezas del
asiento trasero (donde estén previstos)
extraer la repisa posterior liberándola
de los dos pernos laterales.
comprobar que las cintas de los
cinturones estén bien extendidas y sin
pliegues
utilizar las palancas1e2fig. 15
para desbloquear los respaldos y
acompañarlos sobre el cojín.
Recolocación del asiento trasero
Levantar los respaldos empujándolos
hacia atrás hasta oír el "clic" de
bloqueo de ambos mecanismos de
enganche.
Colocar las hebillas de los cinturones
de seguridad hacia arriba y el asiento
en su posición normal.
ADVERTENCIA Para llevar el respaldo a
la posición correcta, se recomienda
actuar desde el exterior a través de las
puertas.ADVERTENCIA Al colocar el respaldo
en su posición de uso normal,
asegurarse de oír el "clic" de bloqueo
que indica que se ha enganchado.
Comprobar que el respaldo esté
enganchado correctamente a ambos
lados para evitar que, en caso de
frenadas bruscas, pueda proyectarse
hacia delante causando lesiones a
los pasajeros.
ADVERTENCIA
8)Todas las regulaciones deben
efectuarse únicamente con el vehículo
detenido.
9)en presencia de airbags laterales
(Sidebag), es peligroso utilizar fundas para
asientos que no sean de la Lineaccessori
Abarth.
10)Al soltar la palanca de regulación,
comprobar que el asiento esté bloqueado
en las guías, intentando desplazarlo hacia
delante y hacia atrás. Si no está bien fijado,
el asiento podría desplazarse
inesperadamente y provocar la pérdida de
control del vehículo.
11)Comprobar que los respaldos estén
enganchados correctamente a ambos
lados para evitar que, en caso de frenadas
bruscas, puedan proyectarse hacia
adelante provocando lesiones a los
pasajeros.
ADVERTENCIA
2)La tapicería de los asientos se ha
creado para resistir largo tiempo al
desgaste que implica el uso normal del
vehículo. Sin embargo, es necesario evitar
roces prolongados y/o capaces de
provocar daños causados por accesorios
de vestir –como hebillas metálicas, tachas,
cierres de velcro y similares– ya que los
mismos, al presionar los tejidos en un
mismo punto, podrían provocar la rotura
con el consecuente daño de la funda.
3)Antes de abatir el respaldo, retirar
cualquier objeto que esté encima del cojín
del asiento.
18
CONOCIMIENTO DEL VEHÍCULO
