Abarth Grande Punto 2009 Kezelési és karbantartási útmutató (in Hungarian)

90
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

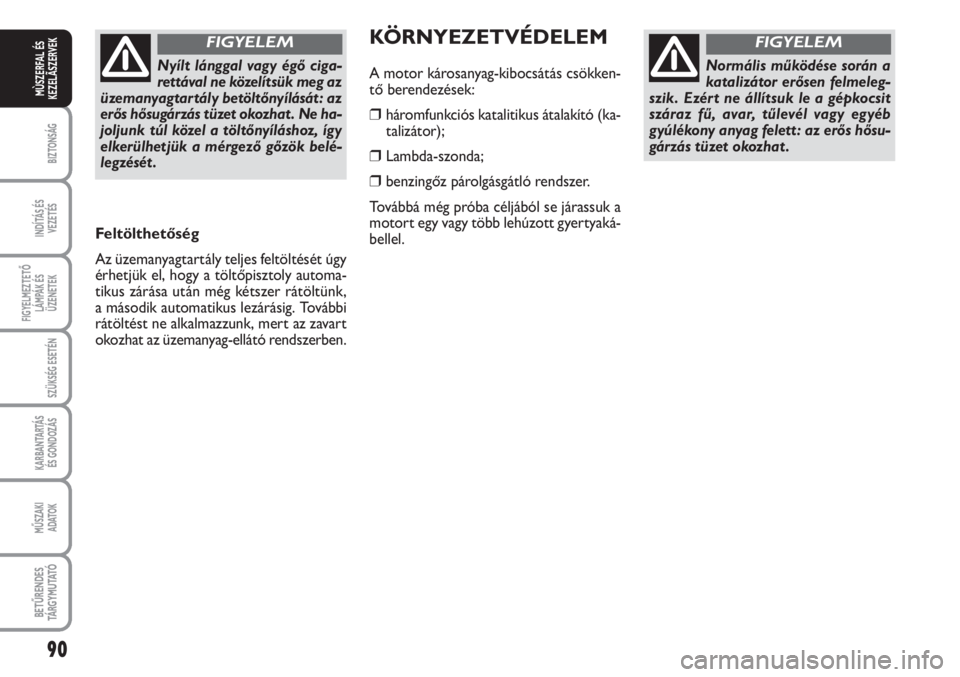

KÖRNYEZETVÉDELEM
A motor károsanyag-kibocsátás csökken-
tő berendezések:
❒háromfunkciós katalitikus átalakító (ka-
talizátor);
❒Lambda-szonda;
❒benzingőz párolgásgátló rendszer.
Továbbá még próba céljából se járassuk a
motort egy vagy több lehúzott gyertyaká-
bellel. Feltölthetőség
Az üzemanyagtartály teljes feltöltését úgy
érhetjük el, hogy a töltőpisztoly automa-
tikus zárása után még kétszer rátöltünk,
a második automatikus lezárásig. További
rátöltést ne alkalmazzunk, mert az zavart
okozhat az üzemanyag-ellátó rendszerben.
Normális működése során a
katalizátor erősen felmeleg-
szik. Ezért ne állítsuk le a gépkocsit
száraz fű, avar, tűlevél vagy egyéb
gyúlékony anyag felett : az erős hősu-
gárzás tüzet okozhat .
FIGYELEM
Nyílt lánggal vagy égő ciga-
rettával ne közelítsük meg az
üzemanyagtartály betöltőnyílását : az
erős hősugárzás tüzet okozhat . Ne ha-
joljunk túl közel a töltőnyíláshoz, így
elkerülhetjük a mérgező gőzök belé-
legzését .
FIGYELEM

91
MÙSZERFAL ÉS
KEZELÃSZERVEK
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó

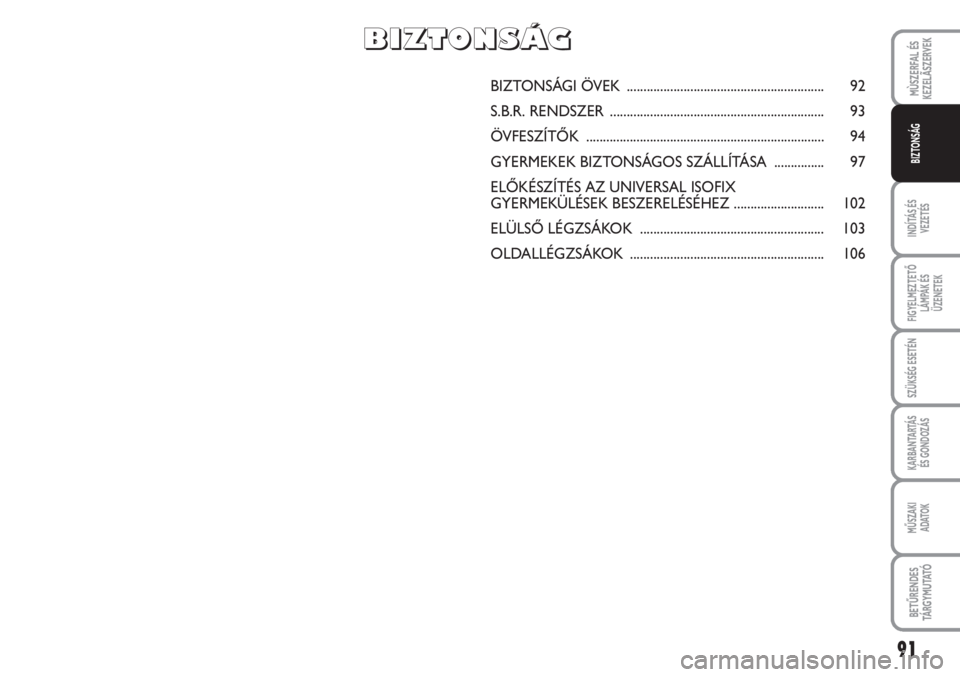

BIZTONSÁG
BIZTONSÁGI ÖVEK ........................................................... 92
S.B.R. RENDSZER ................................................................ 93
ÖVFESZÍTŐK ....................................................................... 94
GYERMEKEK BIZTONSÁGOS SZÁLLÍTÁSA ............... 97
ELŐKÉSZÍTÉS AZ UNIVERSAL ISOFIX
GYERMEKÜLÉSEK BESZERELÉSÉHEZ ........................... 102
ELÜLSŐ LÉGZSÁKOK ....................................................... 103
OLDALLÉGZSÁKOK .......................................................... 106
B B
I I
Z Z
T T
O O
N N
S S
Á Á
G G

92
MÙSZERFAL ÉS
KEZELÃSZERVEK
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
BIZTONSÁG
Erősen lejtős felületen álló gépkocsinál a
csévélő szerkezet blokkolhatja a biztonsá-
gi övet, ami teljesen normális jelenség. A
feltekercselő mechanika nemcsak ütközés
esetén, hanem az öv megrántásakor, hir-
telen fékezéskor, gyors kanyarvételnél is
blokkolhatja a hevedert.
A hátsó ülések is hárompontos, inerciális
rendszerű, automatikus visszacsévélésű
biztonsági övekkel vannak ellátva.A hátsó ülések biztonsági öveinek helyes
összekapcsolását és viselési módját a 2.
ábramutatja.

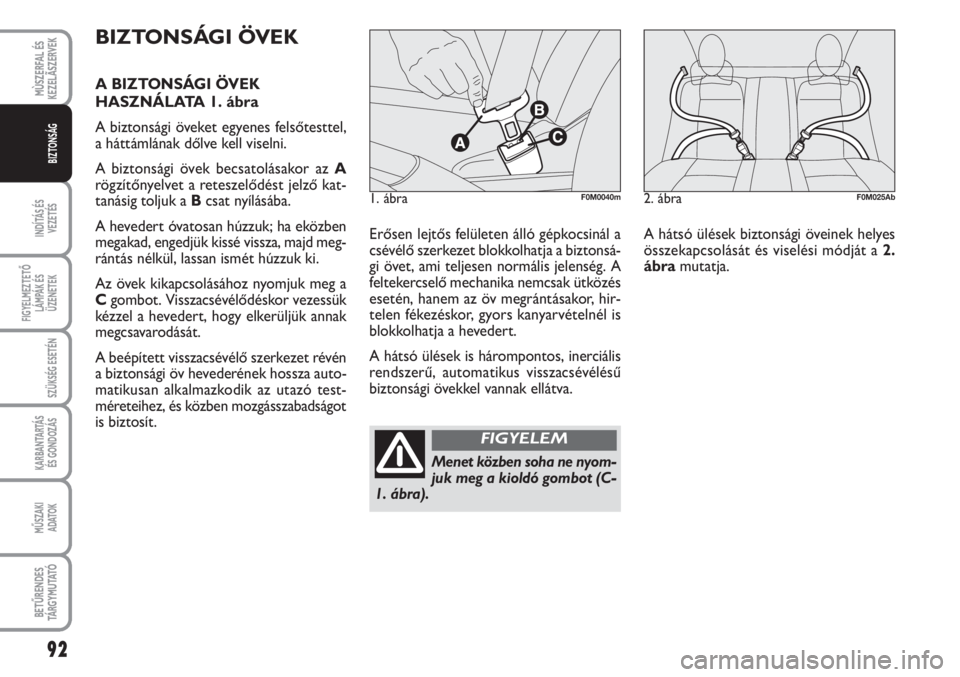

BIZTONSÁGI ÖVEK
A BIZTONSÁGI ÖVEK
HASZNÁLATA 1. ábra
A biztonsági öveket egyenes felsőtesttel,
a háttámlának dőlve kell viselni.
A biztonsági övek becsatolásakor az A
rögzítőnyelvet a reteszelődést jelző kat-
tanásig toljuk a Bcsat nyílásába.
A hevedert óvatosan húzzuk; ha eközben
megakad, engedjük kissé vissza, majd meg-
rántás nélkül, lassan ismét húzzuk ki.
Az övek kikapcsolásához nyomjuk meg a
Cgombot. Visszacsévélődéskor vezessük
kézzel a hevedert, hogy elkerüljük annak
megcsavarodását.
A beépített visszacsévélő szerkezet révén
a biztonsági öv hevederének hossza auto-
matikusan alkalmazkodik az utazó test-
méreteihez, és közben mozgásszabadságot
is biztosít.
1. ábraF0M0040m2. ábraF0M025Ab
Menet közben soha ne nyom-
juk meg a kioldó gombot (C-
1. ábra).
FIGYELEM

93
MÙSZERFAL ÉS
KEZELÃSZERVEK
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
BIZTONSÁG

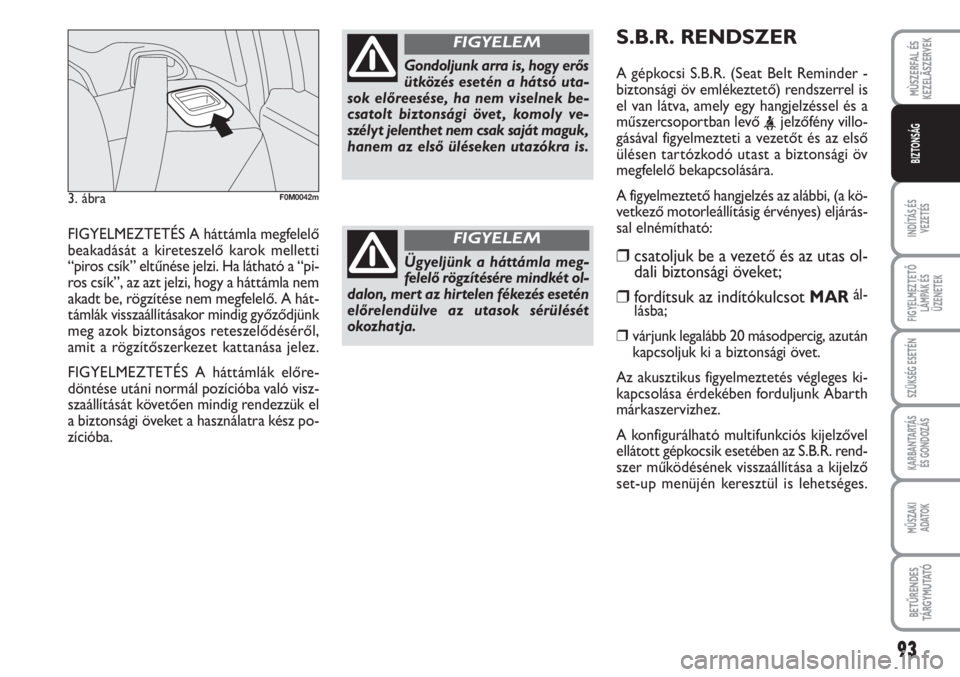

FIGYELMEZTETÉS A háttámla megfelelő
beakadását a kireteszelő karok melletti
“piros csík” eltűnése jelzi. Ha látható a “pi-
ros csík”, az azt jelzi, hogy a háttámla nem
akadt be, rögzítése nem megfelelő. A hát-
támlák visszaállításakor mindig győződjünk
meg azok biztonságos reteszelődéséről,
amit a rögzítőszerkezet kattanása jelez.
FIGYELMEZTETÉS A háttámlák előre-
döntése utáni normál pozícióba való visz-
szaállítását követően mindig rendezzük el
a biztonsági öveket a használatra kész po-
zícióba.
S.B.R. RENDSZER
A gépkocsi S.B.R. (Seat Belt Reminder -
biztonsági öv emlékeztető) rendszerrel is
el van látva, amely egy hangjelzéssel és a
műszercsoportban levő
gásával figyelmezteti a vezetőt és az első
ülésen tartózkodó utast a biztonsági öv
megfelelő bekapcsolására.
A figyelmeztető hangjelzés az alábbi, (a kö-
vetkező motorleállításig érvényes) eljárás-
sal elnémítható:
❒csatoljuk be a vezető és az utas ol-
dali biztonsági öveket;
❒fordítsuk az indítókulcsot MARál-
lásba;
❒várjunk legalább 20 másodpercig, azután
kapcsoljuk ki a biztonsági övet.
Az akusztikus figyelmeztetés végleges ki-
kapcsolása érdekében forduljunk Abarth
márkaszervizhez.
A konfigurálható multifunkciós kijelzővel
ellátott gépkocsik esetében az S.B.R. rend-
szer működésének visszaállítása a kijelző
set-up menüjén keresztül is lehetséges.
3. ábraF0M0042m
Gondoljunk arra is, hogy erős
ütközés esetén a hátsó uta-
sok előreesése, ha nem viselnek be-
csatolt biztonsági övet , komoly ve-
szélyt jelenthet nem csak saját maguk,
hanem az első üléseken utazókra is.
FIGYELEM
Ügyeljünk a háttámla meg-
felelő rögzítésére mindkét ol-
dalon, mert az hirtelen fékezés esetén
előrelendülve az utasok sérülését
okozhatja.
FIGYELEM

94
MÙSZERFAL ÉS
KEZELÃSZERVEK
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
BIZTONSÁG

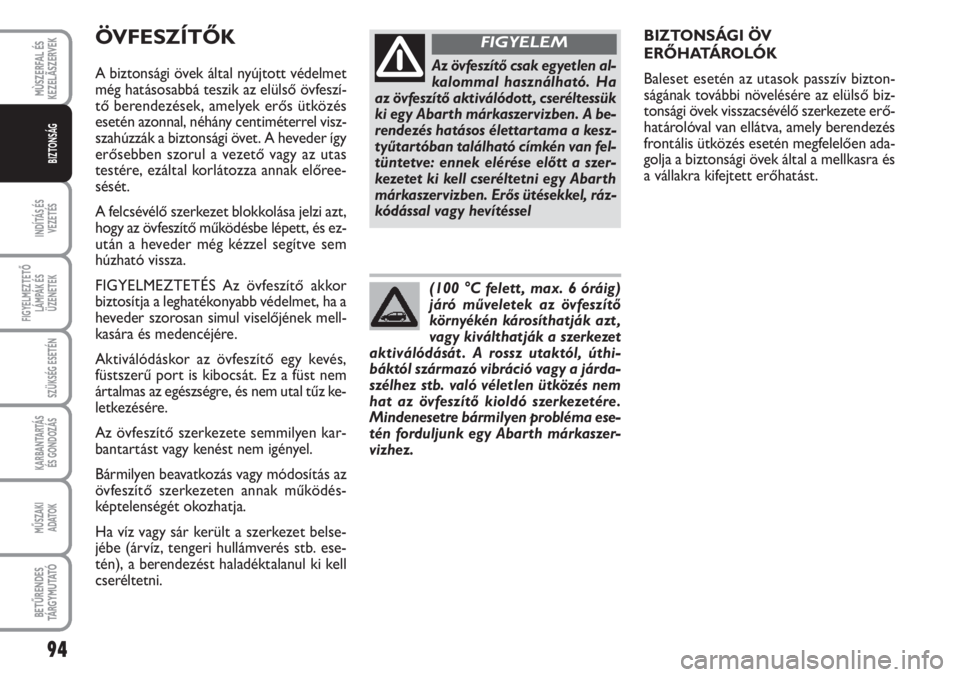

ÖVFESZÍTŐK
A biztonsági övek által nyújtott védelmet
még hatásosabbá teszik az elülső övfeszí-
tő berendezések, amelyek erős ütközés
esetén azonnal, néhány centiméterrel visz-
szahúzzák a biztonsági övet. A heveder így
erősebben szorul a vezető vagy az utas
testére, ezáltal korlátozza annak előree-
sését.
A felcsévélő szerkezet blokkolása jelzi azt,
hogy az övfeszítő működésbe lépett, és ez-
után a heveder még kézzel segítve sem
húzható vissza.
FIGYELMEZTETÉS Az övfeszítő akkor
biztosítja a leghatékonyabb védelmet, ha a
heveder szorosan simul viselőjének mell-
kasára és medencéjére.
Aktiválódáskor az övfeszítő egy kevés,
füstszerű port is kibocsát. Ez a füst nem
ártalmas az egészségre, és nem utal tűz ke-
letkezésére.
Az övfeszítő szerkezete semmilyen kar-
bantartást vagy kenést nem igényel.
Bármilyen beavatkozás vagy módosítás az
övfeszítő szerkezeten annak működés-
képtelenségét okozhatja.
Ha víz vagy sár került a szerkezet belse-
jébe (árvíz, tengeri hullámverés stb. ese-
tén), a berendezést haladéktalanul ki kell
cseréltetni.BIZTONSÁGI ÖV
ERŐHATÁROLÓK
Baleset esetén az utasok passzív bizton-
ságának további növelésére az elülső biz-
tonsági övek visszacsévélő szerkezete erő-
határolóval van ellátva, amely berendezés
frontális ütközés esetén megfelelően ada-
golja a biztonsági övek által a mellkasra és
a vállakra kifejtett erőhatást.Az övfeszítő csak egyetlen al-
kalommal használható. Ha
az övfeszítő aktiválódott , cseréltessük
ki egy Abarth márkaszervizben. A be-
rendezés hatásos élettartama a kesz-
tyűtartóban található címkén van fel-
tüntetve: ennek elérése előtt a szer-
kezetet ki kell cseréltetni egy Abarth
márkaszervizben. Erős ütésekkel, ráz-
kódással vagy hevítéssel
FIGYELEM
(100 °C felett , max. 6 óráig)
járó műveletek az övfeszítő
környékén károsíthatják azt ,
vagy kiválthatják a szerkezet
aktiválódását . A rossz utaktól, úthi-
báktól származó vibráció vagy a járda-
szélhez stb. való véletlen ütközés nem
hat az övfeszítő kioldó szerkezetére.
Mindenesetre bármilyen probléma ese-
tén forduljunk egy Abarth márkaszer-
vizhez.

95
MÙSZERFAL ÉS
KEZELÃSZERVEK
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
BIZTONSÁG

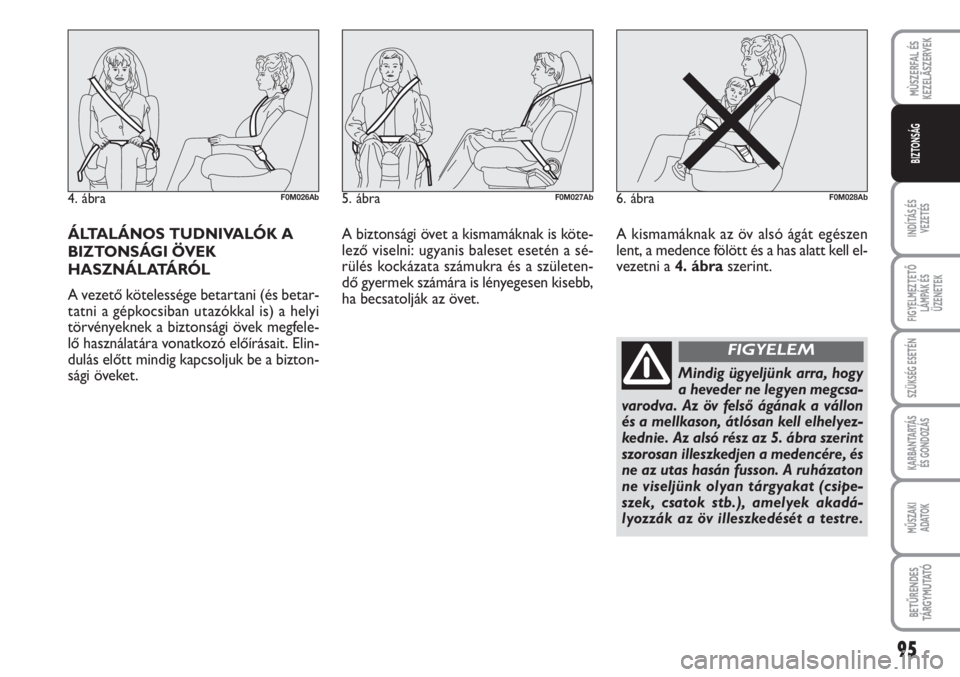

ÁLTALÁNOS TUDNIVALÓK A
BIZTONSÁGI ÖVEK
HASZNÁLATÁRÓL
A vezető kötelessége betartani (és betar-
tatni a gépkocsiban utazókkal is) a helyi
törvényeknek a biztonsági övek megfele-
lő használatára vonatkozó előírásait. Elin-
dulás előtt mindig kapcsoljuk be a bizton-
sági öveket.A biztonsági övet a kismamáknak is köte-
lező viselni: ugyanis baleset esetén a sé-
rülés kockázata számukra és a születen-
dő gyermek számára is lényegesen kisebb,
ha becsatolják az övet.A kismamáknak az öv alsó ágát egészen
lent, a medence fölött és a has alatt kell el-
vezetni a 4. ábraszerint.
4. ábraF0M026Ab5. ábraF0M027Ab6. ábraF0M028Ab
Mindig ügyeljünk arra, hogy
a heveder ne legyen megcsa-
varodva. Az öv felső ágának a vállon
és a mellkason, átlósan kell elhelyez-
kednie. Az alsó rész az 5. ábra szerint
szorosan illeszkedjen a medencére, és
ne az utas hasán fusson. A ruházaton
ne viseljünk olyan tárgyakat (csipe-
szek, csatok stb.), amelyek akadá-
lyozzák az öv illeszkedését a testre.
FIGYELEM

96
MÙSZERFAL ÉS
KEZELÃSZERVEK
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
BIZTONSÁG

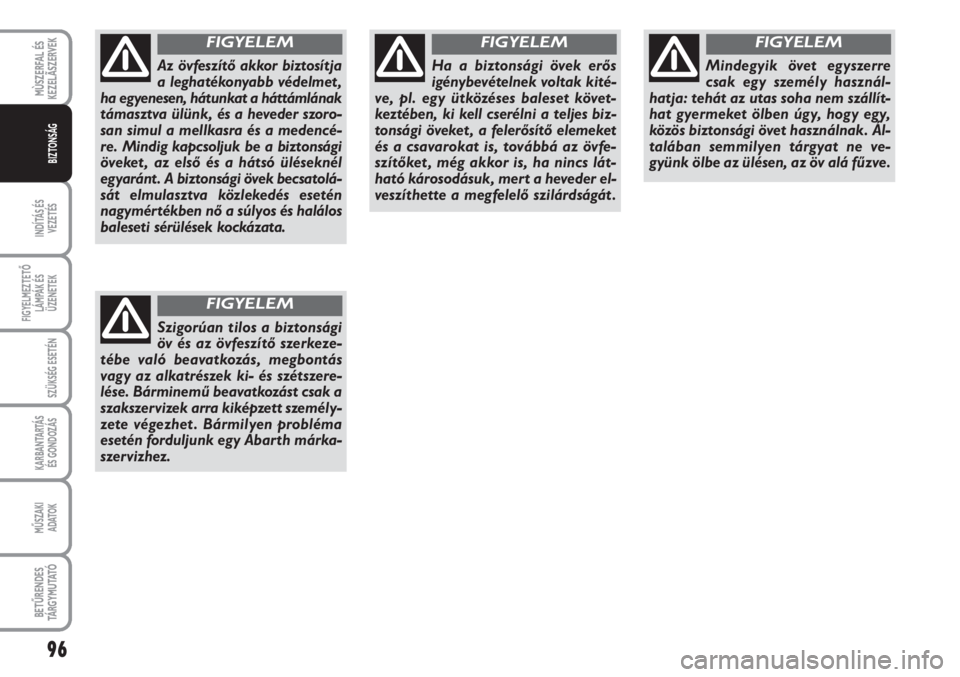

Az övfeszítő akkor biztosítja
a leghatékonyabb védelmet ,
ha egyenesen, hátunkat a háttámlának
támasztva ülünk, és a heveder szoro-
san simul a mellkasra és a medencé-
re. Mindig kapcsoljuk be a biztonsági
öveket , az első és a hátsó üléseknél
egyaránt . A biztonsági övek becsatolá-
sát elmulasztva közlekedés esetén
nagymértékben nő a súlyos és halálos
baleseti sérülések kockázata.
FIGYELEM
Szigorúan tilos a biztonsági
öv és az övfeszítő szerkeze-
tébe való beavatkozás, megbontás
vagy az alkatrészek ki- és szétszere-
lése. Bárminemű beavatkozást csak a
szakszervizek arra kiképzett személy-
zete végezhet . Bármilyen probléma
esetén forduljunk egy Abarth márka-
szervizhez.
FIGYELEM
Ha a biztonsági övek erős
igénybevételnek voltak kité-
ve, pl. egy ütközéses baleset követ-
keztében, ki kell cserélni a teljes biz-
tonsági öveket , a felerősítő elemeket
és a csavarokat is, továbbá az övfe-
szítőket , még akkor is, ha nincs lát-
ható károsodásuk, mert a heveder el-
veszíthette a megfelelő szilárdságát .
FIGYELEM
Mindegyik övet egyszerre
csak egy személy használ-
hatja: tehát az utas soha nem szállít-
hat gyermeket ölben úgy, hogy egy,
közös biztonsági övet használnak. Ál-
talában semmilyen tárgyat ne ve-
gyünk ölbe az ülésen, az öv alá fűzve.
FIGYELEM

97
MÙSZERFAL ÉS
KEZELÃSZERVEK
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
BIZTONSÁG

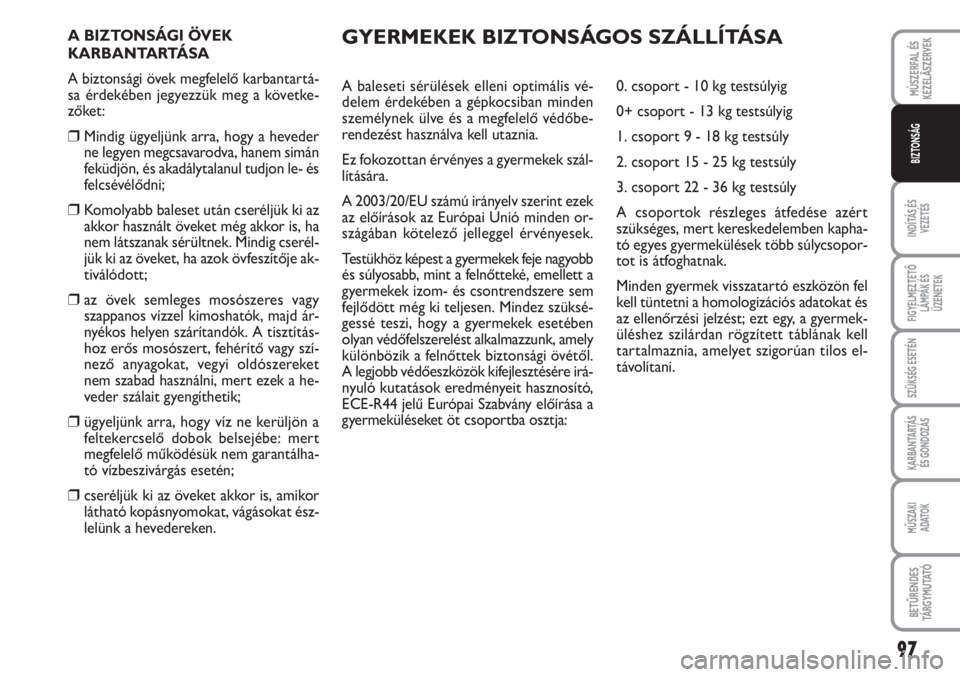

A BIZTONSÁGI ÖVEK
KARBANTARTÁSA
A biztonsági övek megfelelő karbantartá-
sa érdekében jegyezzük meg a követke-
zőket:
❒Mindig ügyeljünk arra, hogy a heveder
ne legyen megcsavarodva, hanem simán
feküdjön, és akadálytalanul tudjon le- és
felcsévélődni;
❒Komolyabb baleset után cseréljük ki az
akkor használt öveket még akkor is, ha
nem látszanak sérültnek. Mindig cserél-
jük ki az öveket, ha azok övfeszítője ak-
tiválódott;
❒az övek semleges mosószeres vagy
szappanos vízzel kimoshatók, majd ár-
nyékos helyen szárítandók. A tisztítás-
hoz erős mosószert, fehérítő vagy szí-
nező anyagokat, vegyi oldószereket
nem szabad használni, mert ezek a he-
veder szálait gyengíthetik;
❒ügyeljünk arra, hogy víz ne kerüljön a
feltekercselő dobok belsejébe: mert
megfelelő működésük nem garantálha-
tó vízbeszivárgás esetén;
❒cseréljük ki az öveket akkor is, amikor
látható kopásnyomokat, vágásokat ész-
lelünk a hevedereken.A baleseti sérülések elleni optimális vé-
delem érdekében a gépkocsiban minden
személynek ülve és a megfelelő védőbe-
rendezést használva kell utaznia.
Ez fokozottan érvényes a gyermekek szál-
lítására.
A 2003/20/EU számú irányelv szerint ezek
az előírások az Európai Unió minden or-
szágában kötelező jelleggel érvényesek.
Testükhöz képest a gyermekek feje nagyobb
és súlyosabb, mint a felnőtteké, emellett a
gyermekek izom- és csontrendszere sem
fejlődött még ki teljesen. Mindez szüksé-
gessé teszi, hogy a gyermekek esetében
olyan védőfelszerelést alkalmazzunk, amely
különbözik a felnőttek biztonsági övétől.
A legjobb védőeszközök kifejlesztésére irá-
nyuló kutatások eredményeit hasznosító,
ECE-R44 jelű Európai Szabvány előírása a
gyermeküléseket öt csoportba osztja:0. csoport - 10 kg testsúlyig
0+ csoport - 13 kg testsúlyig
1. csoport 9 - 18 kg testsúly
2. csoport 15 - 25 kg testsúly
3. csoport 22 - 36 kg testsúly
A csoportok részleges átfedése azért
szükséges, mert kereskedelemben kapha-
tó egyes gyermekülések több súlycsopor-
tot is átfoghatnak.
Minden gyermek visszatartó eszközön fel
kell tüntetni a homologizációs adatokat és
az ellenőrzési jelzést; ezt egy, a gyermek-
üléshez szilárdan rögzített táblának kell
tartalmaznia, amelyet szigorúan tilos el-
távolítani.
GYERMEKEK BIZTONSÁGOS SZÁLLÍTÁSA

98
MÙSZERFAL ÉS
KEZELÃSZERVEK
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
BIZTONSÁG

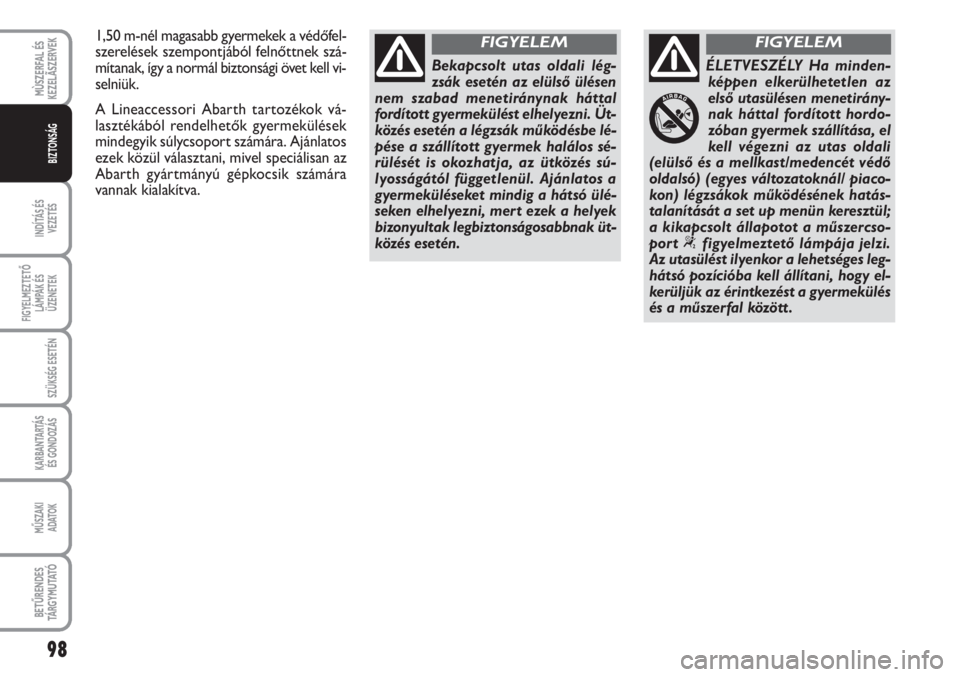

Bekapcsolt utas oldali lég-
zsák esetén az elülső ülésen
nem szabad menetiránynak háttal
fordított gyermekülést elhelyezni. Üt-
közés esetén a légzsák működésbe lé-
pése a szállított gyermek halálos sé-
rülését is okozhatja, az ütközés sú-
lyosságától függetlenül. Ajánlatos a
gyermeküléseket mindig a hátsó ülé-
seken elhelyezni, mert ezek a helyek
bizonyultak legbiztonságosabbnak üt-
közés esetén.
FIGYELEM
ÉLETVESZÉLY Ha minden-
képpen elkerülhetetlen az
első utasülésen menetirány-
nak háttal fordított hordo-
zóban gyermek szállítása, el
kell végezni az utas oldali
(elülső és a mellkast/medencét védő
oldalsó) (egyes változatoknál/ piaco-
kon) légzsákok működésének hatás-
talanítását a set up menün keresztül;
a kikapcsolt állapotot a műszercso-
port “figyelmeztető lámpája jelzi.
Az utasülést ilyenkor a lehetséges leg-
hátsó pozícióba kell állítani, hogy el-
kerüljük az érintkezést a gyermekülés
és a műszerfal között .
FIGYELEM1,50 m-nél magasabb gyermekek a védőfel-
szerelések szempontjából felnőttnek szá-
mítanak, így a normál biztonsági övet kell vi-
selniük.
A Lineaccessori Abarth tartozékok vá-
lasztékából rendelhetők gyermekülések
mindegyik súlycsoport számára. Ajánlatos
ezek közül választani, mivel speciálisan az
Abarth gyártmányú gépkocsik számára
vannak kialakítva.

99
MÙSZERFAL ÉS
KEZELÃSZERVEK
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
BIZTONSÁG

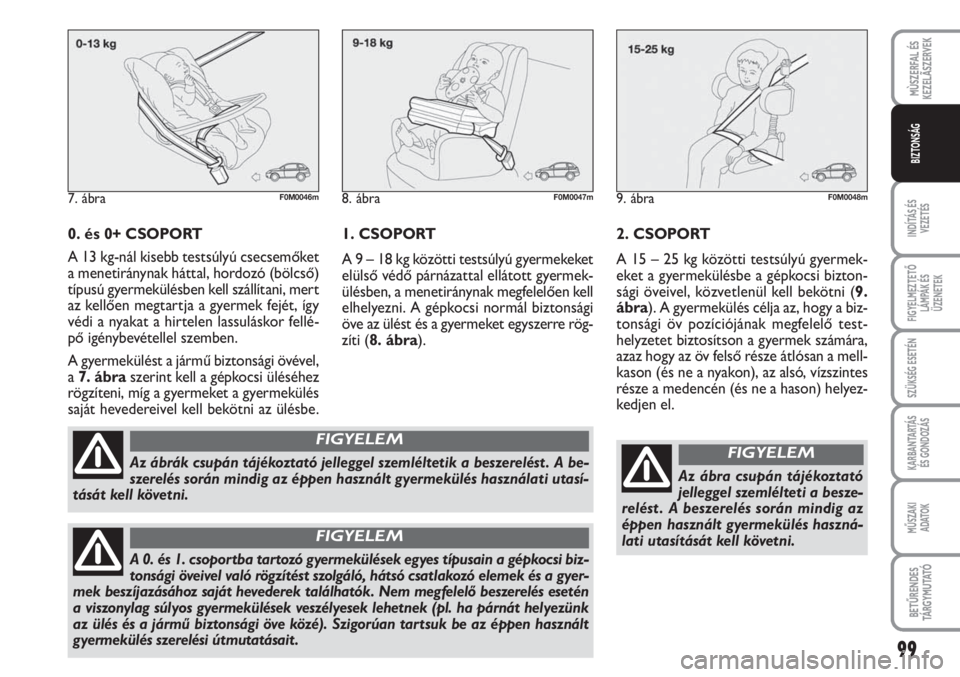

0. és 0+ CSOPORT
A 13 kg-nál kisebb testsúlyú csecsemőket
a menetiránynak háttal, hordozó (bölcső)
típusú gyermekülésben kell szállítani, mert
az kellően megtartja a gyermek fejét, így
védi a nyakat a hirtelen lassuláskor fellé-
pő igénybevétellel szemben.
A gyermekülést a jármű biztonsági övével,
a 7. ábraszerint kell a gépkocsi üléséhez
rögzíteni, míg a gyermeket a gyermekülés
saját hevedereivel kell bekötni az ülésbe.
7. ábraF0M0046m
Az ábrák csupán tájékoztató jelleggel szemléltetik a beszerelést . A be-
szerelés során mindig az éppen használt gyermekülés használati utasí-
tását kell követni.
FIGYELEM
A 0. és 1. csopor tba tar tozó gyermekülések egyes típusain a gépkocsi biz-
tonsági öveivel való rögzítést szolgáló, hátsó csatlakozó elemek és a gyer-
mek beszíjazásához saját hevederek találhatók. Nem megfelelő beszerelés esetén
a viszonylag súlyos gyermekülések veszélyesek lehetnek (pl. ha párnát helyezünk
az ülés és a jármű biztonsági öve közé). Szigorúan tartsuk be az éppen használt
gyermekülés szerelési útmutatásait .
FIGYELEM
8. ábraF0M0047m9. ábraF0M0048m
2. CSOPORT
A 15 – 25 kg közötti testsúlyú gyermek-
eket a gyermekülésbe a gépkocsi bizton-
sági öveivel, közvetlenül kell bekötni (9.
ábra). A gyermekülés célja az, hogy a biz-
tonsági öv pozíciójának megfelelő test-
helyzetet biztosítson a gyermek számára,
azaz hogy az öv felső része átlósan a mell-
kason (és ne a nyakon), az alsó, vízszintes
része a medencén (és ne a hason) helyez-
kedjen el. 1. CSOPORT
A 9 – 18 kg közötti testsúlyú gyermekeket
elülső védő párnázattal ellátott gyermek-
ülésben, a menetiránynak megfelelően kell
elhelyezni. A gépkocsi normál biztonsági
öve az ülést és a gyermeket egyszerre rög-
zíti (8. ábra).
Az ábra csupán tájékoztató
jelleggel szemlélteti a besze-
relést . A beszerelés során mindig az
éppen használt gyermekülés haszná-
lati utasítását kell követni.
FIGYELEM
