Abarth Grande Punto 2010 Libretto Uso Manutenzione (in Italian)

140
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

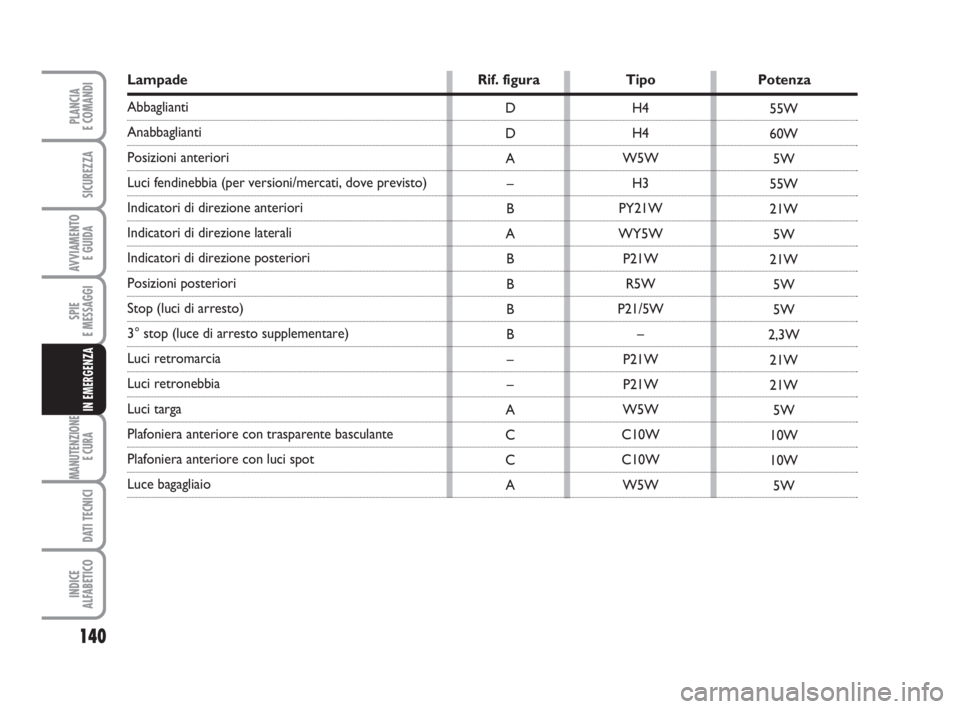

Lampade Rif. figura Tipo Potenza
Abbaglianti
Anabbaglianti
Posizioni anteriori
Luci fendinebbia (per versioni/mercati, dove previsto)
Indicatori di direzione anteriori
Indicatori di direzione laterali
Indicatori di direzione posteriori
Posizioni posteriori
Stop (luci di arresto)
3° stop (luce di arresto supplementare)
Luci retromarcia
Luci retronebbia
Luci targa
Plafoniera anteriore con trasparente basculante
Plafoniera anteriore con luci spot
Luce bagagliaio H4
H4
W5W
H3
PY21W
WY5W
P21W
R5W
P21/5W
–
P21W
P21W
W5W
C10W
C10W
W5W D
D
A
–
B
A
B
B
B
B
–
–
A
C
C
A55W
60W
5W
55W
21W
5W
21W
5W
5W
2,3W
21W
21W
5W
10W
10W
5W
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 140

141
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

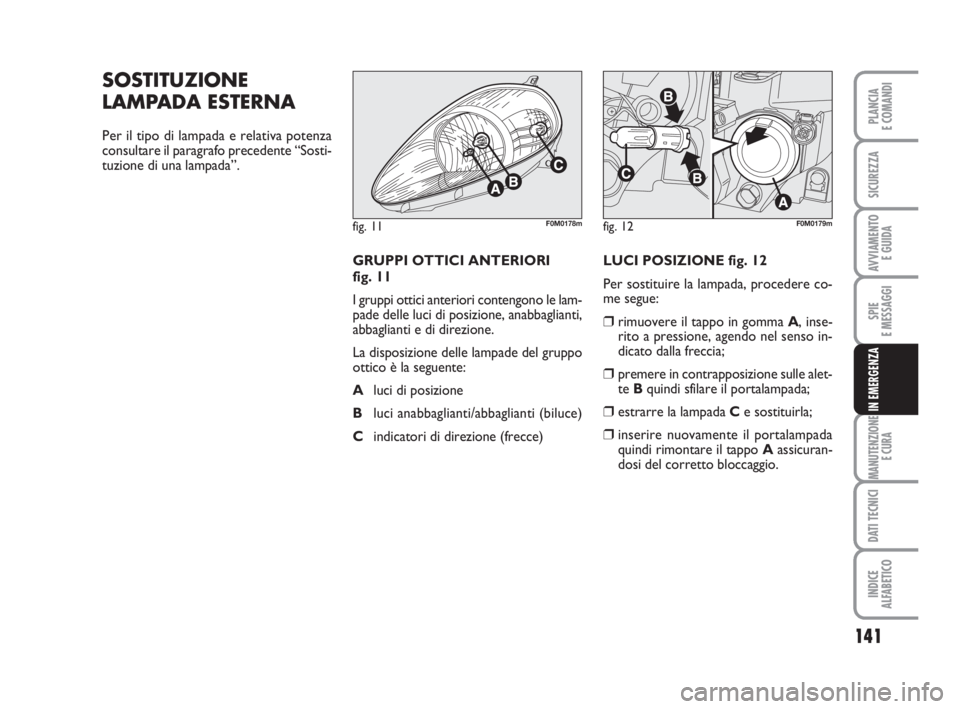

SOSTITUZIONE
LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza
consultare il paragrafo precedente “Sosti-
tuzione di una lampada”.
GRUPPI OTTICI ANTERIORI
fig. 11
I gruppi ottici anteriori contengono le lam-
pade delle luci di posizione, anabbaglianti,
abbaglianti e di direzione.
La disposizione delle lampade del gruppo
ottico è la seguente:
Aluci di posizione
Bluci anabbaglianti/abbaglianti (biluce)
Cindicatori di direzione (frecce)LUCI POSIZIONE fig. 12
Per sostituire la lampada, procedere co-
me segue:
❒rimuovere il tappo in gomma A, inse-
rito a pressione, agendo nel senso in-
dicato dalla freccia;
❒premere in contrapposizione sulle alet-
te Bquindi sfilare il portalampada;
❒estrarre la lampada Ce sostituirla;
❒inserire nuovamente il portalampada
quindi rimontare il tappo Aassicuran-
dosi del corretto bloccaggio.
fig. 11F0M0178mfig. 12F0M0179m
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 141

142
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

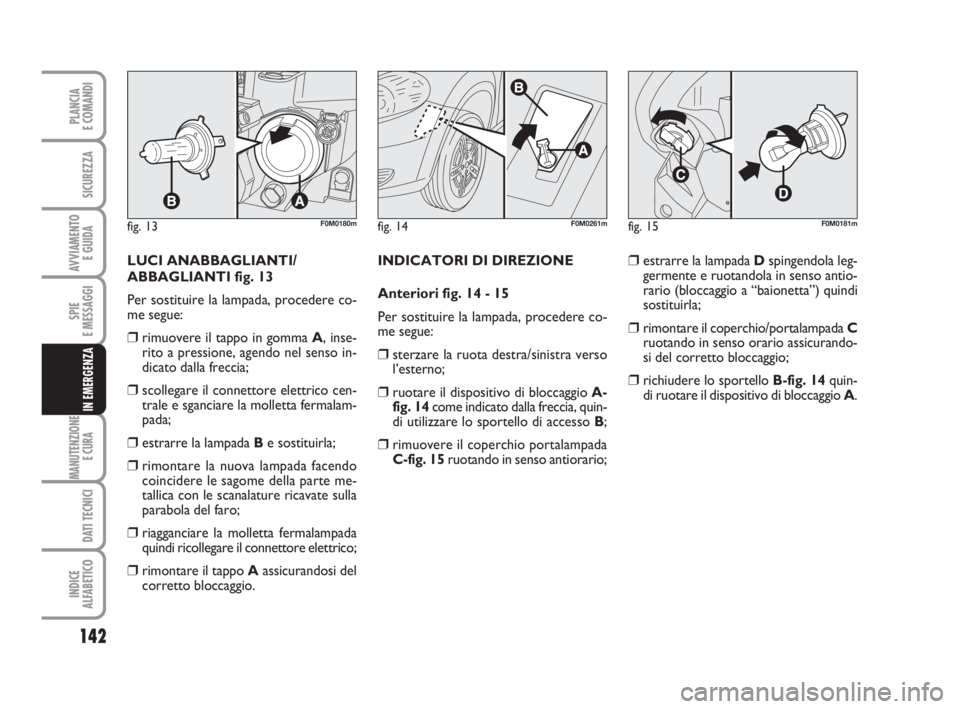

LUCI ANABBAGLIANTI/
ABBAGLIANTI fig. 13
Per sostituire la lampada, procedere co-
me segue:
❒rimuovere il tappo in gomma A, inse-
rito a pressione, agendo nel senso in-
dicato dalla freccia;
❒scollegare il connettore elettrico cen-
trale e sganciare la molletta fermalam-
pada;
❒estrarre la lampada Be sostituirla;
❒rimontare la nuova lampada facendo
coincidere le sagome della parte me-
tallica con le scanalature ricavate sulla
parabola del faro;
❒riagganciare la molletta fermalampada
quindi ricollegare il connettore elettrico;
❒rimontare il tappo Aassicurandosi del
corretto bloccaggio.INDICATORI DI DIREZIONE
Anteriori fig. 14 - 15
Per sostituire la lampada, procedere co-
me segue:
❒sterzare la ruota destra/sinistra verso
l’esterno;
❒ruotare il dispositivo di bloccaggio A-
fig. 14come indicato dalla freccia, quin-
di utilizzare lo sportello di accesso B;
❒rimuovere il coperchio portalampada
C-fig. 15ruotando in senso antiorario;
❒estrarre la lampada Dspingendola leg-
germente e ruotandola in senso antio-
rario (bloccaggio a “baionetta”) quindi
sostituirla;
❒rimontare il coperchio/portalampada C
ruotando in senso orario assicurando-
si del corretto bloccaggio;
❒richiudere lo sportello B-fig. 14quin-
di ruotare il dispositivo di bloccaggio A.
fig. 13F0M0180mfig. 15F0M0181mfig. 14F0M0261m
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 142

143
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

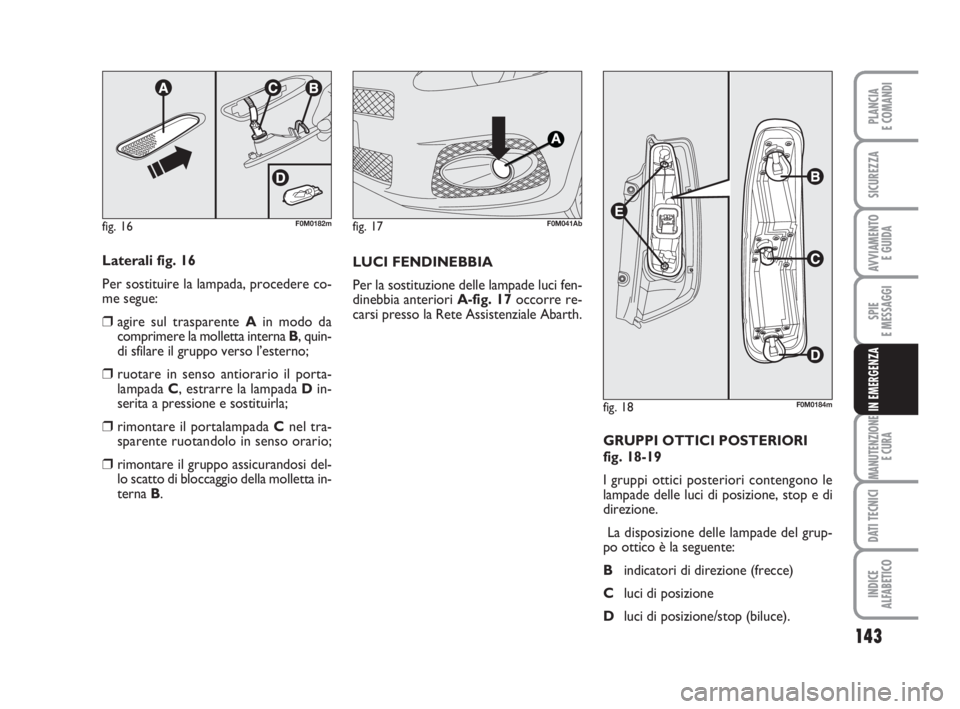

Laterali fig. 16
Per sostituire la lampada, procedere co-
me segue:
❒agire sul trasparente Ain modo da
comprimere la molletta interna B, quin-
di sfilare il gruppo verso l’esterno;
❒ruotare in senso antiorario il porta-
lampada C, estrarre la lampada Din-
serita a pressione e sostituirla;
❒rimontare il portalampada Cnel tra-
sparente ruotandolo in senso orario;
❒rimontare il gruppo assicurandosi del-
lo scatto di bloccaggio della molletta in-
terna B.LUCI FENDINEBBIA
Per la sostituzione delle lampade luci fen-
dinebbia anteriori A-fig. 17occorre re-
carsi presso la Rete Assistenziale Abarth.
GRUPPI OTTICI POSTERIORI
fig. 18-19
I gruppi ottici posteriori contengono le
lampade delle luci di posizione, stop e di
direzione.
La disposizione delle lampade del grup-
po ottico è la seguente:
Bindicatori di direzione (frecce)
Cluci di posizione
Dluci di posizione/stop (biluce).
fig. 16F0M0182m
fig. 18F0M0184m
fig. 17F0M041Ab
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 143

144
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

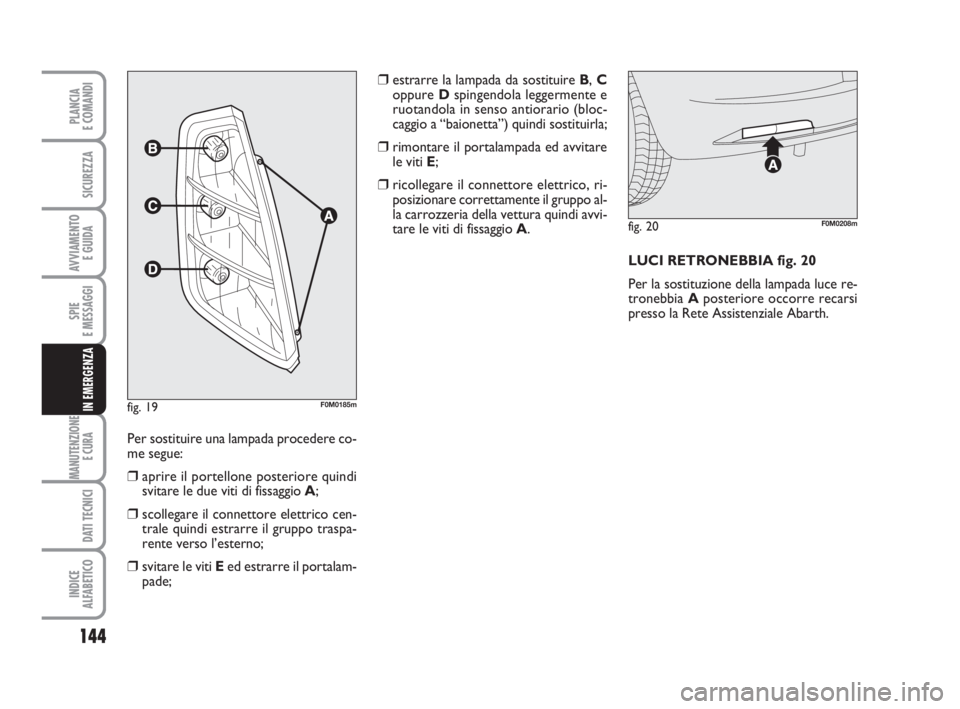

Per sostituire una lampada procedere co-
me segue:
❒aprire il portellone posteriore quindi
svitare le due viti di fissaggio A;
❒scollegare il connettore elettrico cen-
trale quindi estrarre il gruppo traspa-
rente verso l’esterno;
❒svitare le viti Eed estrarre il portalam-
pade;
❒estrarre la lampada da sostituire B, C
oppure Dspingendola leggermente e
ruotandola in senso antiorario (bloc-
caggio a “baionetta”) quindi sostituirla;
❒rimontare il portalampada ed avvitare
le viti E;
❒ricollegare il connettore elettrico, ri-
posizionare correttamente il gruppo al-
la carrozzeria della vettura quindi avvi-
tare le viti di fissaggio A.
fig. 20F0M0208m
fig. 19F0M0185m
LUCI RETRONEBBIA fig. 20
Per la sostituzione della lampada luce re-
tronebbia Aposteriore occorre recarsi
presso la Rete Assistenziale Abarth.
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 144

145
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

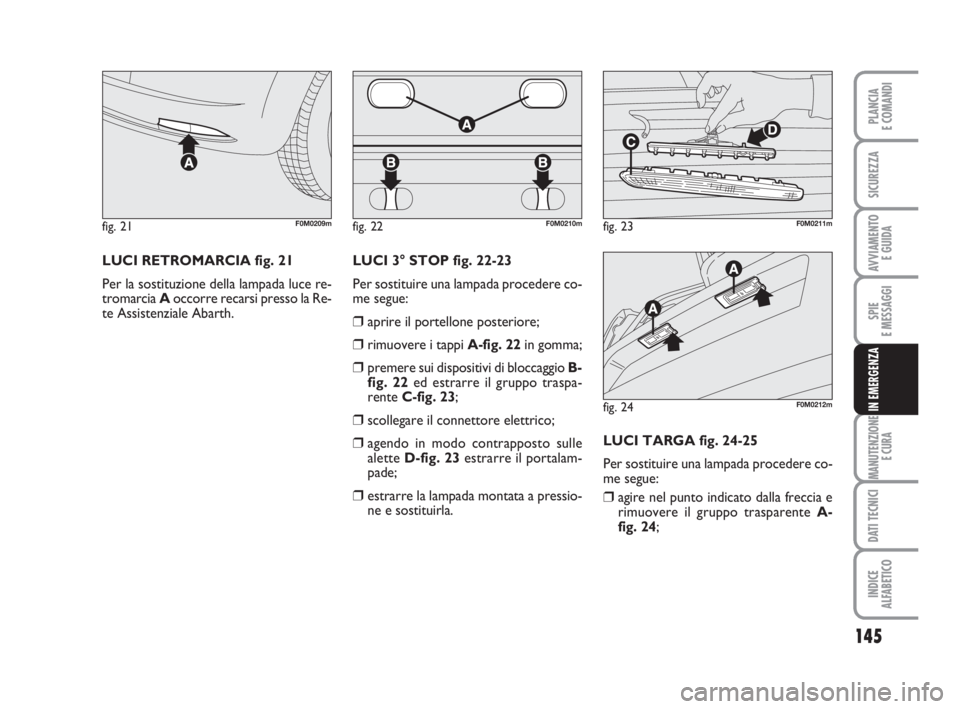

LUCI RETROMARCIA fig. 21
Per la sostituzione della lampada luce re-
tromarcia Aoccorre recarsi presso la Re-
te Assistenziale Abarth.
fig. 21F0M0209m
LUCI 3° STOP fig. 22-23
Per sostituire una lampada procedere co-
me segue:
❒aprire il portellone posteriore;
❒rimuovere i tappi A-fig. 22in gomma;
❒premere sui dispositivi di bloccaggio B-
fig. 22ed estrarre il gruppo traspa-
rente C-fig. 23;
❒scollegare il connettore elettrico;
❒agendo in modo contrapposto sulle
alette D-fig. 23estrarre il portalam-
pade;
❒estrarre la lampada montata a pressio-
ne e sostituirla.LUCI TARGA fig. 24-25
Per sostituire una lampada procedere co-
me segue:❒agire nel punto indicato dalla freccia e
rimuovere il gruppo trasparente A-
fig. 24;
fig. 22F0M0210mfig. 23F0M0211m
fig. 24F0M0212m
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 145

146
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

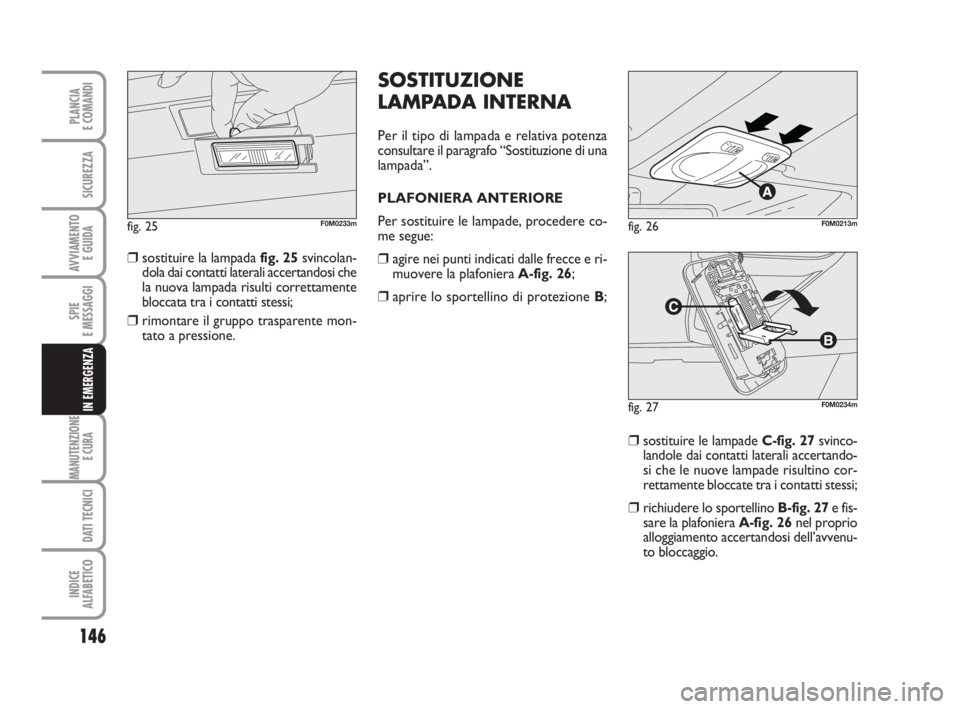

SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa potenza
consultare il paragrafo “Sostituzione di una
lampada”.
PLAFONIERA ANTERIORE
Per sostituire le lampade, procedere co-
me segue:
❒agire nei punti indicati dalle frecce e ri-
muovere la plafoniera A-fig. 26;
❒aprire lo sportellino di protezione B;
fig. 26F0M0213m
fig. 27F0M0234m
❒sostituire le lampade C-fig. 27svinco-
landole dai contatti laterali accertando-
si che le nuove lampade risultino cor-
rettamente bloccate tra i contatti stessi;
❒richiudere lo sportellino B-fig. 27e fis-
sare la plafoniera A-fig. 26nel proprio
alloggiamento accertandosi dell’avvenu-
to bloccaggio.
❒sostituire la lampada fig. 25svincolan-
dola dai contatti laterali accertandosi che
la nuova lampada risulti correttamente
bloccata tra i contatti stessi;
❒rimontare il gruppo trasparente mon-
tato a pressione.
fig. 25F0M0233m
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 146

147
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

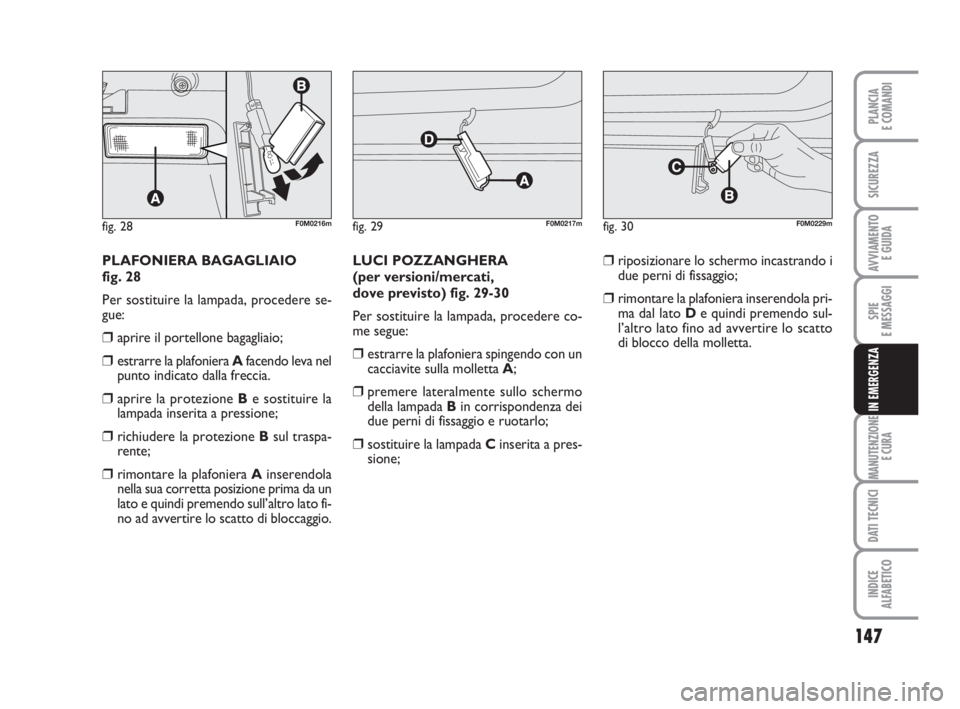

PLAFONIERA BAGAGLIAIO
fig. 28
Per sostituire la lampada, procedere se-
gue:
❒aprire il portellone bagagliaio;
❒estrarre la plafoniera Afacendo leva nel
punto indicato dalla freccia.
❒aprire la protezione Be sostituire la
lampada inserita a pressione;
❒richiudere la protezione Bsul traspa-
rente;
❒rimontare la plafoniera Ainserendola
nella sua corretta posizione prima da un
lato e quindi premendo sull’altro lato fi-
no ad avvertire lo scatto di bloccaggio.
fig. 28F0M0216m
LUCI POZZANGHERA
(per versioni/mercati,
dove previsto) fig. 29-30
Per sostituire la lampada, procedere co-
me segue:
❒estrarre la plafoniera spingendo con un
cacciavite sulla molletta A;
❒premere lateralmente sullo schermo
della lampada Bin corrispondenza dei
due perni di fissaggio e ruotarlo;
❒sostituire la lampada Cinserita a pres-
sione;
fig. 29F0M0217mfig. 30F0M0229m
❒riposizionare lo schermo incastrando i
due perni di fissaggio;
❒rimontare la plafoniera inserendola pri-
ma dal lato D e quindi premendo sul-
l’altro lato fino ad avvertire lo scatto
di blocco della molletta.
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 147

148
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 31F0M0236m
Non sostituire in alcun caso
un fusibile con un altro aven-
te amperaggio superiore; PERICOLO
DI INCENDIO.
ATTENZIONE
Non sostituire mai un fusibi-
le guasto con fili metallici o
altro materiale di recupero.
Se un fusibile generale di
protezione (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE) interviene
rivolgersi alla Rete Assistenziale
Abarth.
ATTENZIONE
Prima di sostituire un fusibi-
le, accertarsi di aver tolto la
chiave dal dispositivo di avviamento
e di aver spento e/o disinserito tutti
gli utilizzatori.
ATTENZIONE

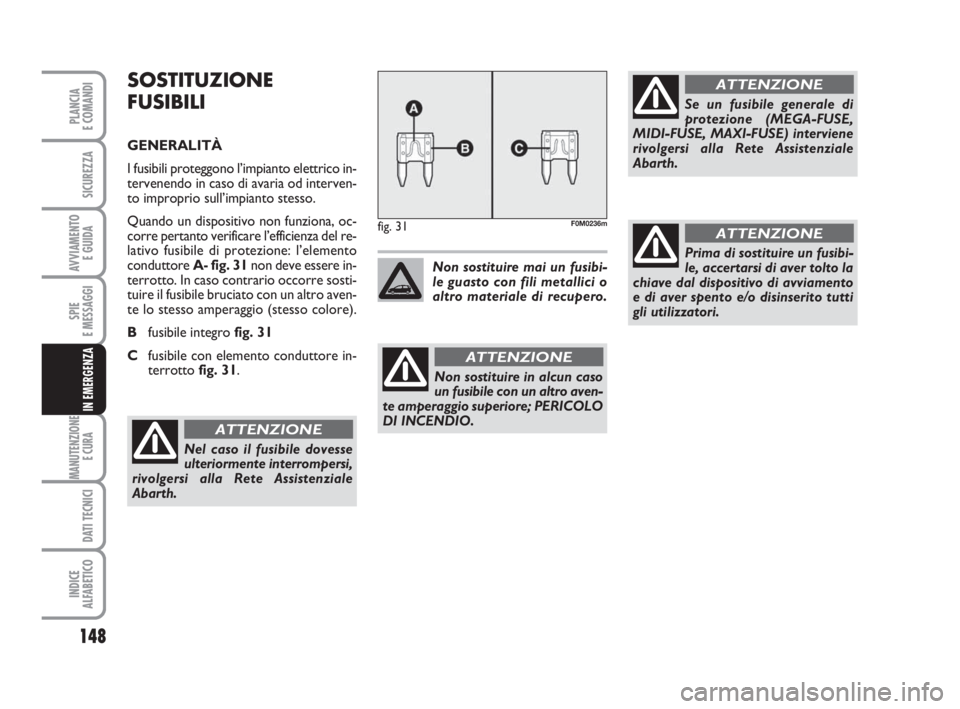

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico in-
tervenendo in caso di avaria od interven-
to improprio sull’impianto stesso.
Quando un dispositivo non funziona, oc-
corre pertanto verificare l’efficienza del re-
lativo fusibile di protezione: l’elemento
conduttore A- fig. 31non deve essere in-
terrotto. In caso contrario occorre sosti-
tuire il fusibile bruciato con un altro aven-
te lo stesso amperaggio (stesso colore).
Bfusibile integro fig. 31
Cfusibile con elemento conduttore in-
terrotto fig. 31.
Nel caso il fusibile dovesse
ulteriormente interrompersi,
rivolgersi alla Rete Assistenziale
Abarth.
ATTENZIONE
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 148

149
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

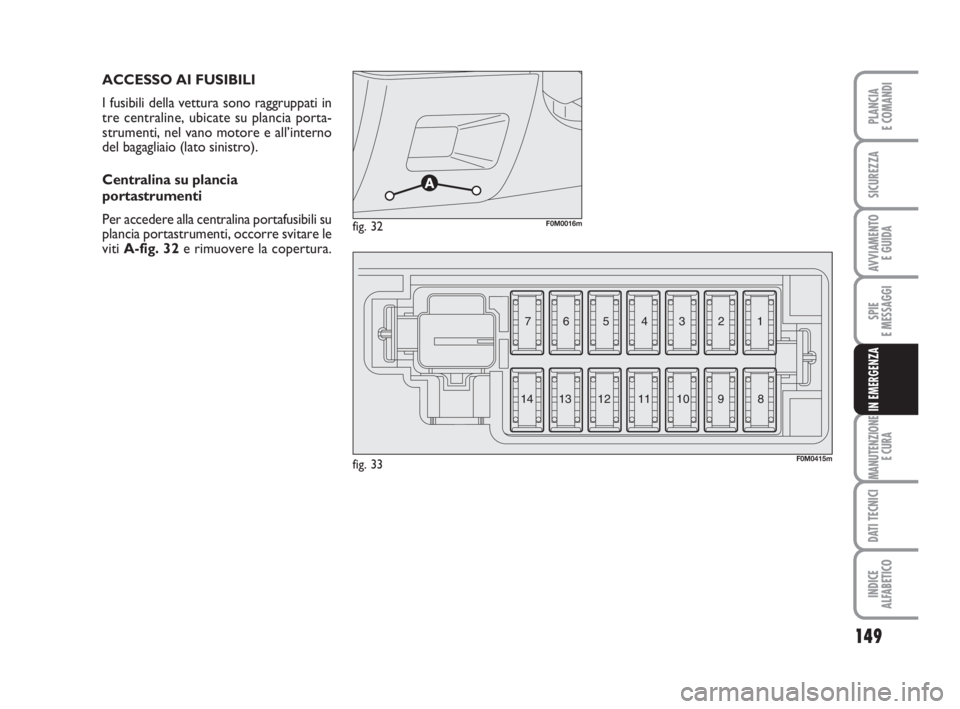

ACCESSO AI FUSIBILI
I fusibili della vettura sono raggruppati in
tre centraline, ubicate su plancia porta-
strumenti, nel vano motore e all’interno
del bagagliaio (lato sinistro).
Centralina su plancia
portastrumenti
Per accedere alla centralina portafusibili su
plancia portastrumenti, occorre svitare le
viti A-fig. 32e rimuovere la copertura.
fig. 33F0M0415m
3 4 5 6 7
8 9 10 11 12
13 141 2
fig. 32F0M0016m
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 149
