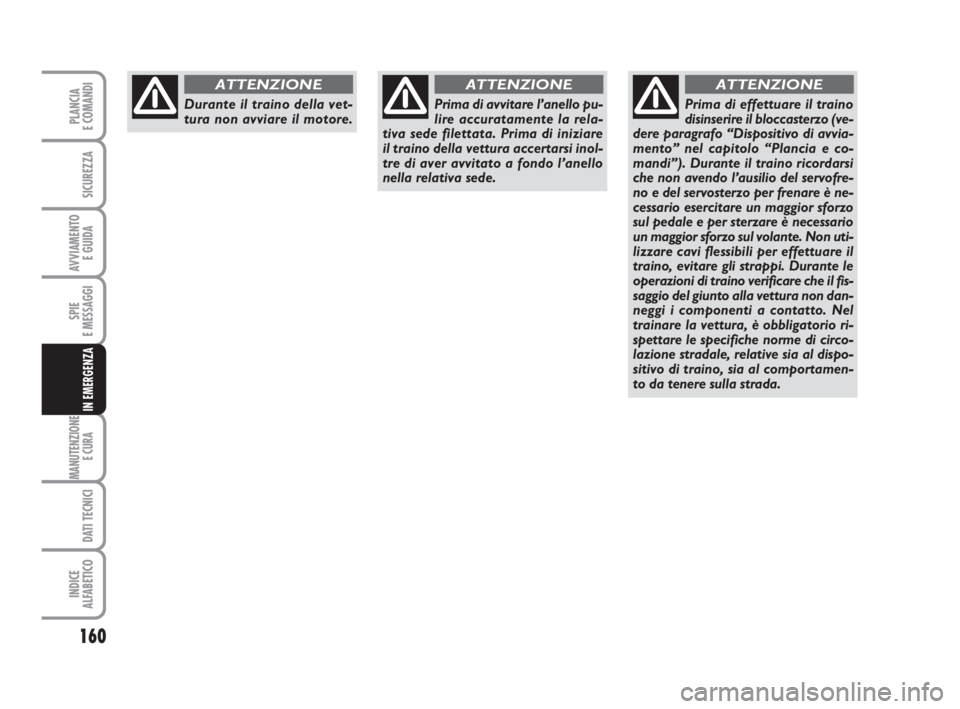

Prima di effettuare il traino
disinserire il bloccasterzo (ve-
dere paragrafo “Dispositivo di avvia-
mento” nel capitolo “Plancia e co-
mandi”). Durante il traino ricordarsi
che non avendo l’ausilio del servofre-
no e del servosterzo per frenare è ne-
cessario esercitare un maggior sforzo
sul pedale e per sterzare è necessario
un maggior sforzo sul volante. Non uti-
lizzare cavi flessibili per effettuare il
traino, evitare gli strappi. Durante le
operazioni di traino verificare che il fis-
saggio del giunto alla vettura non dan-
neggi i componenti a contatto. Nel
trainare la vettura, è obbligatorio ri-
spettare le specifiche norme di circo-
lazione stradale, relative sia al dispo-
sitivo di traino, sia al comportamen-
to da tenere sulla strada.
ATTENZIONE
Durante il traino della vet-
tura non avviare il motore.
ATTENZIONE
Prima di avvitare l’anello pu-
lire accuratamente la rela-
tiva sede filettata. Prima di iniziare
il traino della vettura accertarsi inol-
tre di aver avvitato a fondo l’anello
nella relativa sede.
ATTENZIONE
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 160

161
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
MANUTENZIONE PROGRAMMATA ........................... 162
PIANO DI MANUTENZIONE PROGRAMMATA ...... 163
CONTROLLI PERIODICI .................................................. 165
UTILIZZO GRAVOSO DELLA VETTURA..................... 165
VERIFICA DEI LIVELLI ........................................................ 166
FILTRO ARIA ........................................................................ 170
FILTRO ANTIPOLLINE ...................................................... 170
BATTERIA .............................................................................. 171
RUOTE E PNEUMATICI .................................................... 173
TUBAZIONI IN GOMMA ................................................. 174
TERGICRISTALLO/TERGILUNOTTO ........................... 174
CARROZZERIA ................................................................... 176
INTERNI ................................................................................. 179
M M
A A
N N
U U
T T
E E
N N
Z Z
I I
O O
N N
E E
E E
C C
U U
R R
A A
161-180 Abarth IT:161-180 Abarth IT 20-05-2009 14:17 Pagina 161

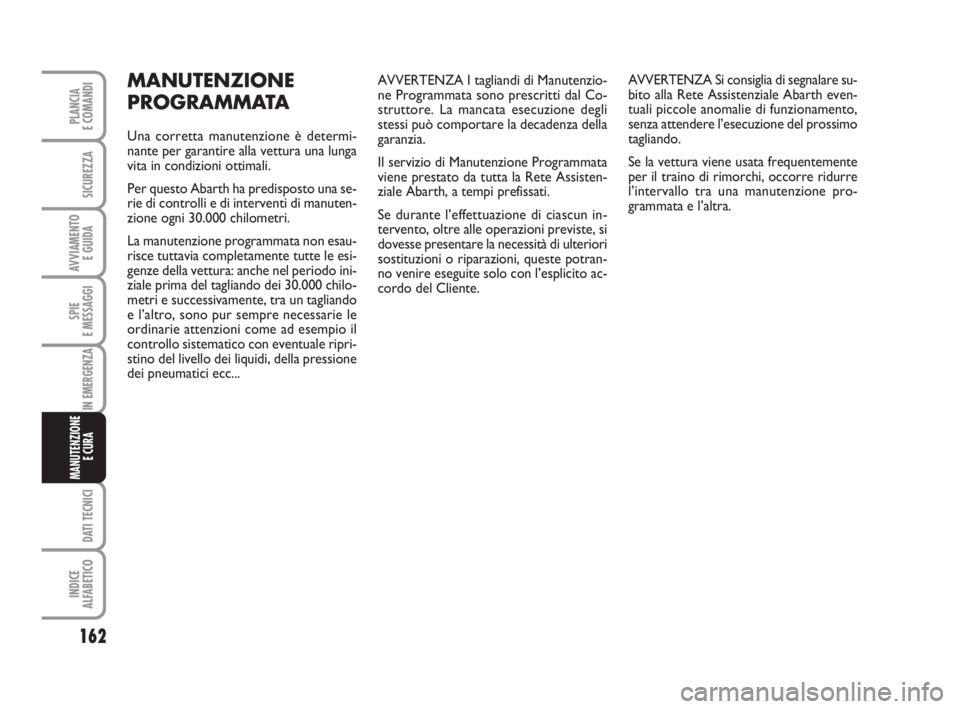

AVVERTENZA I tagliandi di Manutenzio-
ne Programmata sono prescritti dal Co-
struttore. La mancata esecuzione degli
stessi può comportare la decadenza della
garanzia.
Il servizio di Manutenzione Programmata
viene prestato da tutta la Rete Assisten-
ziale Abarth, a tempi prefissati.
Se durante l’effettuazione di ciascun in-
tervento, oltre alle operazioni previste, si
dovesse presentare la necessità di ulteriori
sostituzioni o riparazioni, queste potran-
no venire eseguite solo con l’esplicito ac-
cordo del Cliente.AVVERTENZA Si consiglia di segnalare su-
bito alla Rete Assistenziale Abarth even-
tuali piccole anomalie di funzionamento,
senza attendere l’esecuzione del prossimo
tagliando.
Se la vettura viene usata frequentemente
per il traino di rimorchi, occorre ridurre
l’intervallo tra una manutenzione pro-
grammata e l’altra.MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è determi-
nante per garantire alla vettura una lunga
vita in condizioni ottimali.
Per questo Abarth ha predisposto una se-
rie di controlli e di interventi di manuten-
zione ogni 30.000 chilometri.
La manutenzione programmata non esau-
risce tuttavia completamente tutte le esi-
genze della vettura: anche nel periodo ini-
ziale prima del tagliando dei 30.000 chilo-
metri e successivamente, tra un tagliando
e l’altro, sono pur sempre necessarie le
ordinarie attenzioni come ad esempio il
controllo sistematico con eventuale ripri-
stino del livello dei liquidi, della pressione
dei pneumatici ecc...
162
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
161-180 Abarth IT:161-180 Abarth IT 20-05-2009 14:17 Pagina 162

163
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
30 60 90 120 150 180
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●
●
●●●●● ●

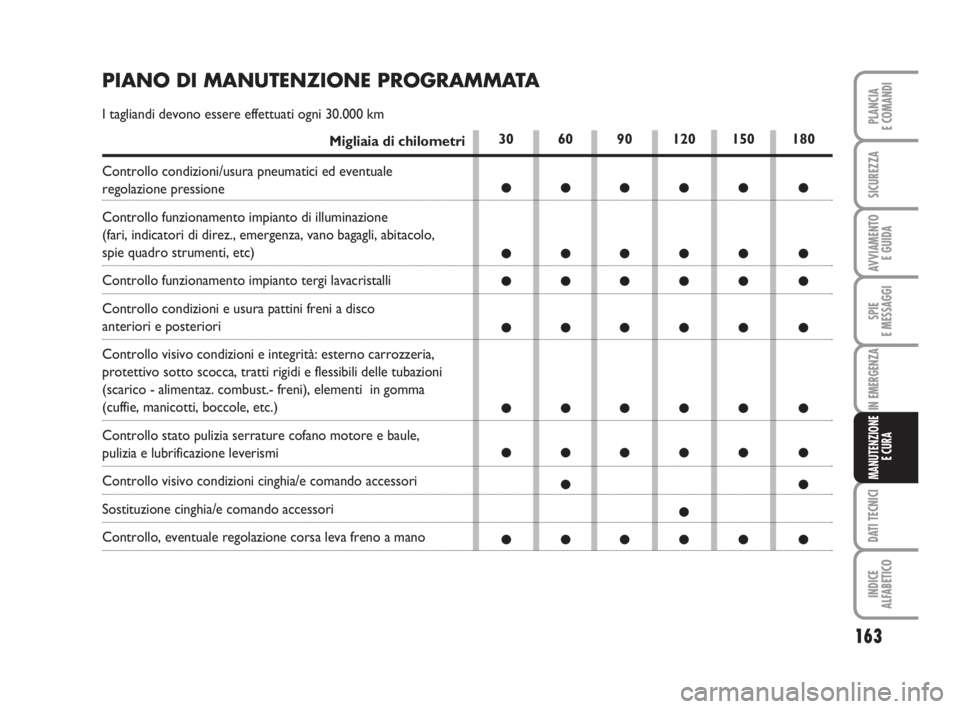

PIANO DI MANUTENZIONE PROGRAMMATA
I tagliandi devono essere effettuati ogni 30.000 km
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione
Controllo funzionamento impianto di illuminazione
(fari, indicatori di direz., emergenza, vano bagagli, abitacolo,
spie quadro strumenti, etc)
Controllo funzionamento impianto tergi lavacristalli
Controllo condizioni e usura pattini freni a disco
anteriori e posteriori
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle tubazioni
(scarico - alimentaz. combust.- freni), elementi in gomma
(cuffie, manicotti, boccole, etc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo visivo condizioni cinghia/e comando accessori
Sostituzione cinghia/e comando accessori
Controllo, eventuale regolazione corsa leva freno a mano
161-180 Abarth IT:161-180 Abarth IT 20-05-2009 14:17 Pagina 163

(❍) Al fine di garantire la corretta funzionalità ed evitare seri danni al motore, risulta fondamentale:
- utilizzare esclusivamente candele specificamente certificate per motore T-JET, dello stesso tipo e della stessa
marca (vedere quanto descritto al paragrafo “Motore”);
- rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata;
- si consiglia di rivolgersi alla Rete Assistenziale Abarth.

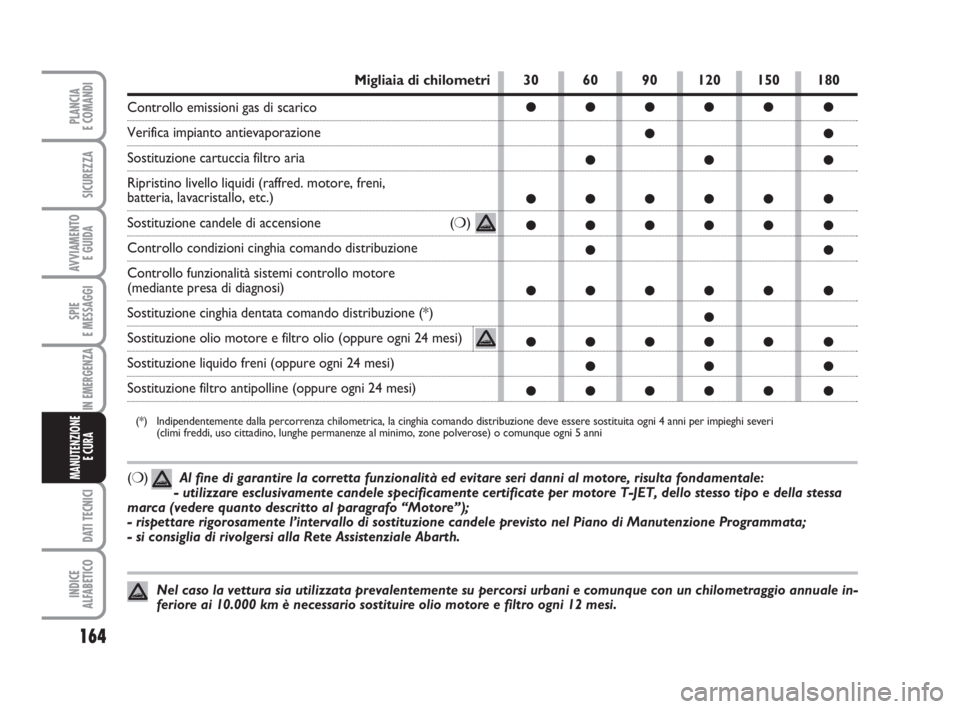

164
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
30 60 90 120 150 180
●●●●● ●
●●
●● ●
●●●●● ●
●●●●● ●
●●
●●●●● ●
●
●●●●● ●
●● ●
●●●●● ●
Migliaia di chilometri
Controllo emissioni gas di scarico
Verifica impianto antievaporazione
Sostituzione cartuccia filtro aria
Ripristino livello liquidi (raffred. motore, freni,
batteria, lavacristallo, etc.)
Sostituzione candele di accensione (❍)
Controllo condizioni cinghia comando distribuzione
Controllo funzionalità sistemi controllo motore
(mediante presa di diagnosi)
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi
(climi freddi, uso cittadino, lunghe permanenze al minimo, zone polverose) o comunque ogni 5 anni
Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani e comunque con un chilometraggio annuale in-
feriore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi.
161-180 Abarth IT:161-180 Abarth IT 20-05-2009 14:17 Pagina 164

165
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
UTILIZZO GRAVOSO
DELLA VETTURA
Nel caso la vettura sia utilizzata prevalen-
temente in una delle seguenti condizioni
particolarmente severe:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripe-
tuti e con temperatura esterna sotto
zero;
❒motore che gira frequentemente al
minimo o guida su lunghe distanze a
bassa velocità (esempio consegne
porta a porta) oppure in caso di lun-
ga inattività;
❒percorsi urbani;
è necessario effettuare le seguenti verifi-
che più frequentemente di quanto indica-
to nel Piano di Manutenzione Program-
mata:
❒controllo condizioni e usura pattini
freni a disco anteriori;
❒controllo stato pulizia serrature co-
fano motore e baule, pulizia e lubrifi-
cazione leverismi;
❒controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico - ali-
mentazione carburante - freni) ele-
menti in gomma (cuffie - manicotti -
boccole ecc.);
❒controllo stato di carica e livello li-
quido batteria (elettrolito);
❒controllo visivo condizioni cinghie co-
mandi accessori;
❒controllo ed eventuale sostituzione
filtro antipolline;
❒controllo ed eventuale sostituzione
filtro aria.

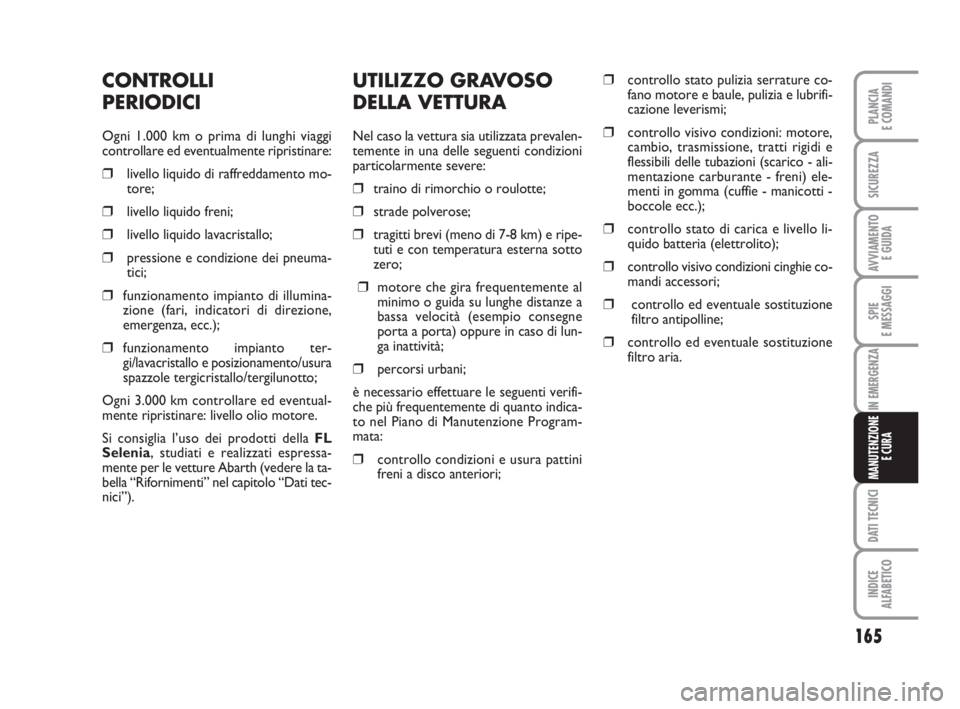

CONTROLLI
PERIODICI
Ogni 1.000 km o prima di lunghi viaggi
controllare ed eventualmente ripristinare:
❒livello liquido di raffreddamento mo-
tore;
❒livello liquido freni;
❒livello liquido lavacristallo;
❒pressione e condizione dei pneuma-
tici;
❒funzionamento impianto di illumina-
zione (fari, indicatori di direzione,
emergenza, ecc.);
❒funzionamento impianto ter-
gi/lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto;
Ogni 3.000 km controllare ed eventual-
mente ripristinare: livello olio motore.
Si consiglia l’uso dei prodotti della FL
Selenia, studiati e realizzati espressa-
mente per le vetture Abarth (vedere la ta-
bella “Rifornimenti” nel capitolo “Dati tec-
nici”).
161-180 Abarth IT:161-180 Abarth IT 20-05-2009 14:17 Pagina 165

166
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

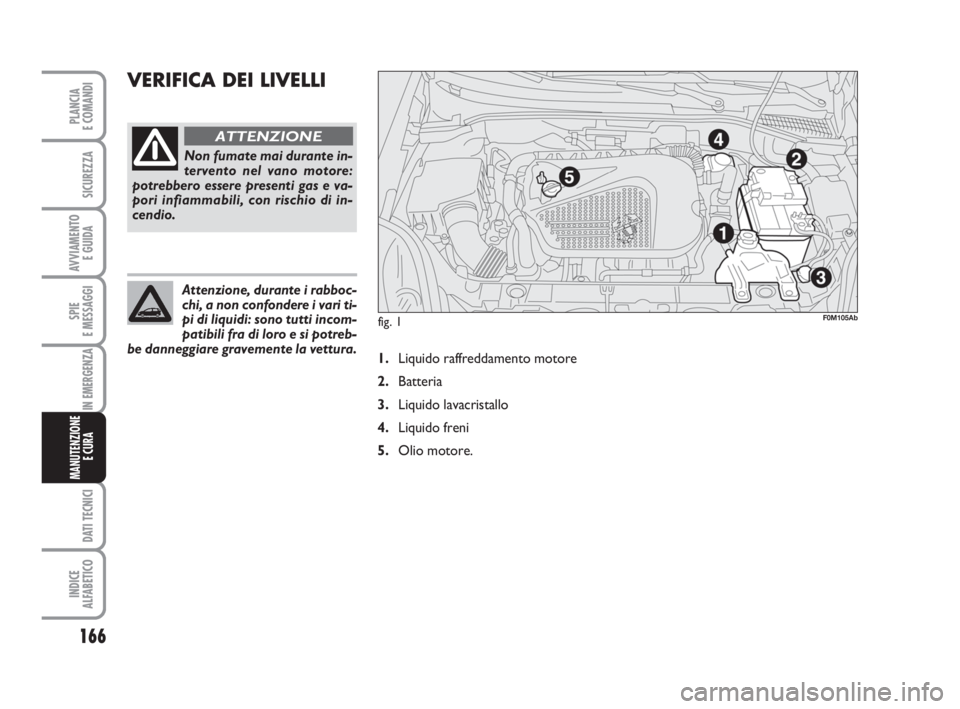

VERIFICA DEI LIVELLI
fig. 1
Non fumate mai durante in-
tervento nel vano motore:
potrebbero essere presenti gas e va-
pori infiammabili, con rischio di in-
cendio.
ATTENZIONE
Attenzione, durante i rabboc-
chi, a non confondere i vari ti-
pi di liquidi: sono tutti incom-
patibili fra di loro e si potreb-
be danneggiare gravemente la vettura.
1.Liquido raffreddamento motore
2.Batteria
3.Liquido lavacristallo
4.Liquido freni
5.Olio motore.
F0M105Ab
161-180 Abarth IT:161-180 Abarth IT 20-05-2009 14:17 Pagina 166

167
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

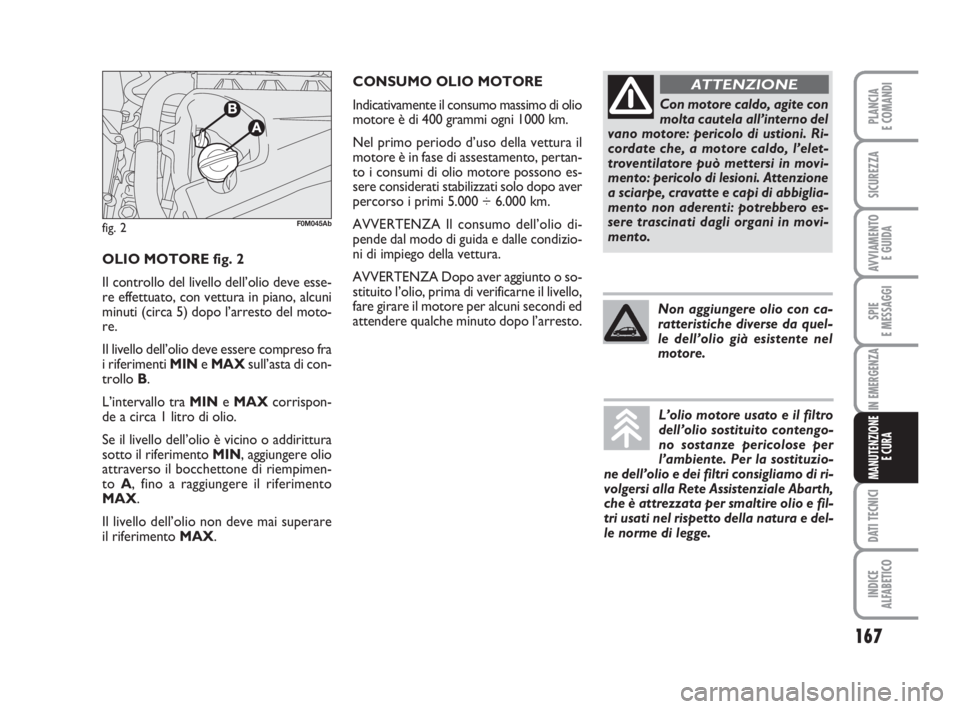

CONSUMO OLIO MOTORE
Indicativamente il consumo massimo di olio
motore è di 400 grammi ogni 1000 km.
Nel primo periodo d’uso della vettura il
motore è in fase di assestamento, pertan-
to i consumi di olio motore possono es-
sere considerati stabilizzati solo dopo aver
percorso i primi 5.000 ÷ 6.000 km.
AVVERTENZA Il consumo dell’olio di-
pende dal modo di guida e dalle condizio-
ni di impiego della vettura.
AVVERTENZA Dopo aver aggiunto o so-
stituito l’olio, prima di verificarne il livello,
fare girare il motore per alcuni secondi ed
attendere qualche minuto dopo l’arresto. OLIO MOTORE fig. 2
Il controllo del livello dell’olio deve esse-
re effettuato, con vettura in piano, alcuni
minuti (circa 5) dopo l’arresto del moto-
re.
Il livello dell’olio deve essere compreso fra
i riferimenti MINe MAXsull’asta di con-
trollo B.
L’intervallo tra MINe MAXcorrispon-
de a circa 1 litro di olio.
Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere olio
attraverso il bocchettone di riempimen-
to A, fino a raggiungere il riferimento
MAX.
Il livello dell’olio non deve mai superare
il riferimento MAX.
fig. 2F0M045Ab
Con motore caldo, agite con
molta cautela all’interno del
vano motore: pericolo di ustioni. Ri-
cordate che, a motore caldo, l’elet-
troventilatore può mettersi in movi-
mento: pericolo di lesioni. Attenzione
a sciarpe, cravatte e capi di abbiglia-
mento non aderenti: potrebbero es-
sere trascinati dagli organi in movi-
mento.
ATTENZIONE
L’olio motore usato e il filtro
dell’olio sostituito contengo-
no sostanze pericolose per
l’ambiente. Per la sostituzio-
ne dell’olio e dei filtri consigliamo di ri-
volgersi alla Rete Assistenziale Abarth,
che è attrezzata per smaltire olio e fil-
tri usati nel rispetto della natura e del-
le norme di legge.
Non aggiungere olio con ca-
ratteristiche diverse da quel-
le dell’olio già esistente nel
motore.
161-180 Abarth IT:161-180 Abarth IT 20-05-2009 14:17 Pagina 167

168
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

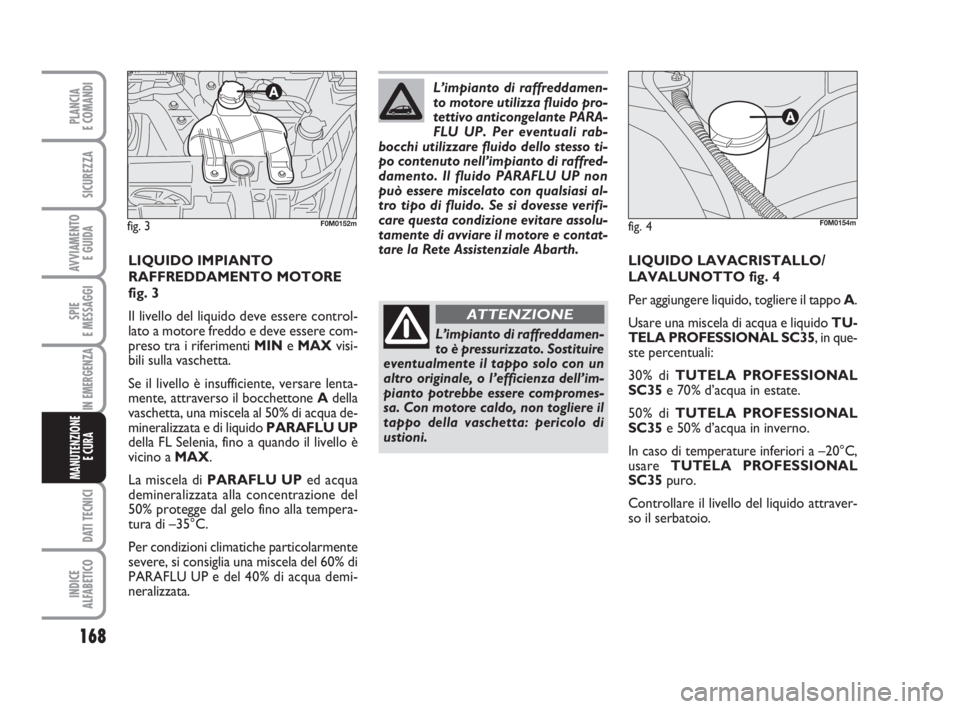

LIQUIDO LAVACRISTALLO/
LAVALUNOTTO fig. 4
Per aggiungere liquido, togliere il tappo A.
Usare una miscela di acqua e liquido TU-
TELA PROFESSIONAL SC35, in que-
ste percentuali:
30% di TUTELA PROFESSIONAL
SC35e 70% d’acqua in estate.
50% di TUTELA PROFESSIONAL
SC35e 50% d’acqua in inverno.
In caso di temperature inferiori a –20°C,
usare TUTELA PROFESSIONAL
SC35puro.
Controllare il livello del liquido attraver-
so il serbatoio. LIQUIDO IMPIANTO
RAFFREDDAMENTO MOTORE
fig. 3
Il livello del liquido deve essere control-
lato a motore freddo e deve essere com-
preso tra i riferimenti MINe MAXvisi-
bili sulla vaschetta.
Se il livello è insufficiente, versare lenta-
mente, attraverso il bocchettone Adella
vaschetta, una miscela al 50% di acqua de-
mineralizzata e di liquido PARAFLU UP
della FL Selenia, fino a quando il livello è
vicino a MAX.
La miscela di PARAFLU UPed acqua
demineralizzata alla concentrazione del
50% protegge dal gelo fino alla tempera-
tura di –35°C.
Per condizioni climatiche particolarmente
severe, si consiglia una miscela del 60% di
PARAFLU UP e del 40% di acqua demi-
neralizzata.
fig. 3F0M0152mfig. 4
L’impianto di raffreddamen-
to motore utilizza fluido pro-
tettivo anticongelante PARA-
FLU UP. Per eventuali rab-
bocchi utilizzare fluido dello stesso ti-
po contenuto nell’impianto di raffred-
damento. Il fluido PARAFLU UP non
può essere miscelato con qualsiasi al-
tro tipo di fluido. Se si dovesse verifi-
care questa condizione evitare assolu-
tamente di avviare il motore e contat-
tare la Rete Assistenziale Abarth.
L’impianto di raffreddamen-
to è pressurizzato. Sostituire
eventualmente il tappo solo con un
altro originale, o l’efficienza dell’im-
pianto potrebbe essere compromes-
sa. Con motore caldo, non togliere il
tappo della vaschetta: pericolo di
ustioni.
ATTENZIONE
F0M0154m
161-180 Abarth IT:161-180 Abarth IT 20-05-2009 14:17 Pagina 168

169
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

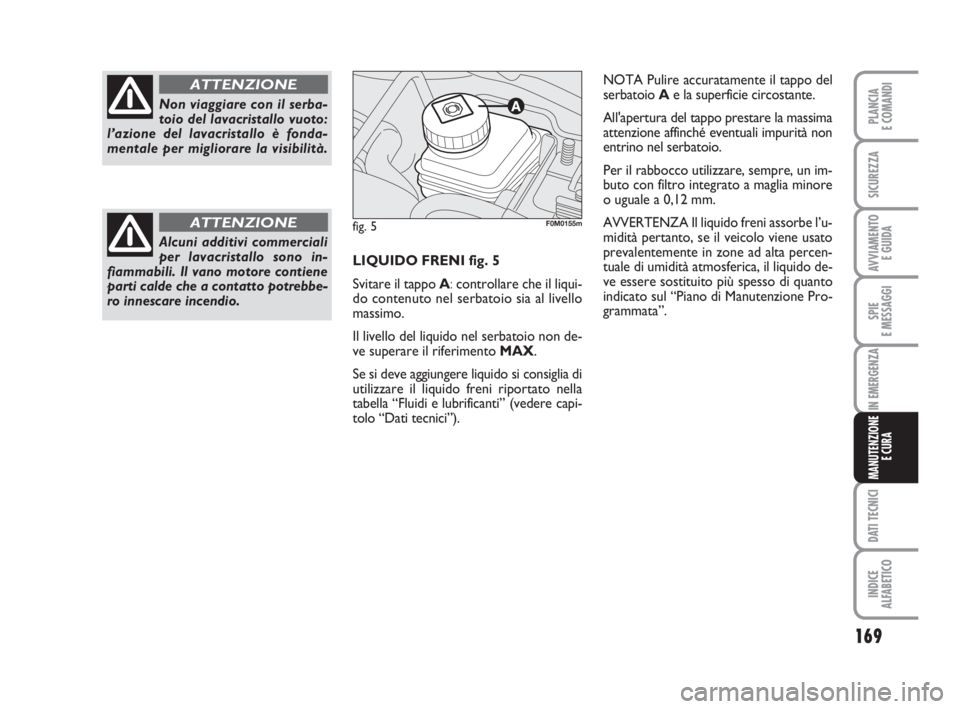

NOTA Pulire accuratamente il tappo del
serbatoio Ae la superficie circostante.
All'apertura del tappo prestare la massima
attenzione affinché eventuali impurità non
entrino nel serbatoio.
Per il rabbocco utilizzare, sempre, un im-
buto con filtro integrato a maglia minore
o uguale a 0,12 mm.
AVVERTENZA Il liquido freni assorbe l’u-
midità pertanto, se il veicolo viene usato
prevalentemente in zone ad alta percen-
tuale di umidità atmosferica, il liquido de-
ve essere sostituito più spesso di quanto
indicato sul “Piano di Manutenzione Pro-
grammata”.
fig. 5F0M0155m
Non viaggiare con il serba-
toio del lavacristallo vuoto:
l’azione del lavacristallo è fonda-
mentale per migliorare la visibilità.
ATTENZIONE
Alcuni additivi commerciali
per lavacristallo sono in-
fiammabili. Il vano motore contiene
parti calde che a contatto potrebbe-
ro innescare incendio.
ATTENZIONE
LIQUIDO FRENI fig. 5
Svitare il tappo A:controllare che il liqui-
do contenuto nel serbatoio sia al livello
massimo.
Il livello del liquido nel serbatoio non de-
ve superare il riferimento MAX.
Se si deve aggiungere liquido si consiglia di
utilizzare il liquido freni riportato nella
tabella “Fluidi e lubrificanti” (vedere capi-
tolo “Dati tecnici”).
161-180 Abarth IT:161-180 Abarth IT 20-05-2009 14:17 Pagina 169
