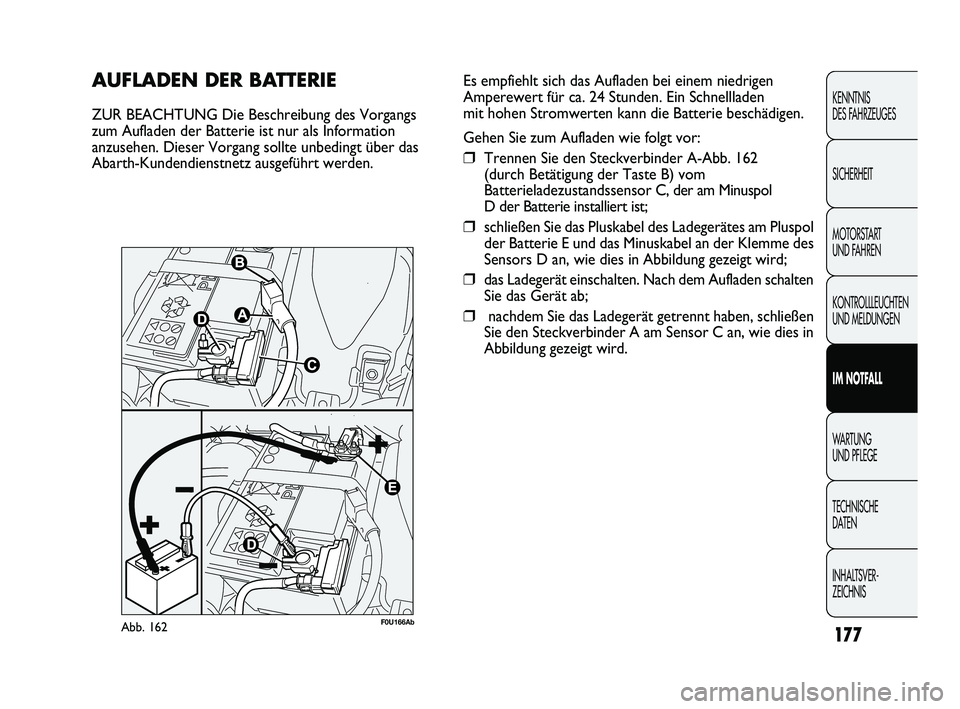

AUFLADEN DER BATTERIE
ZUR BEACHTUNG Die Beschreibung des Vorgangs
zum Aufladen der Batterie ist nur als Information
anzusehen. Dieser Vorgang sollte unbedingt über das
Abarth-Kundendienstnetz ausgeführt werden.
Abb. 162F0U166Ab
Es empfiehlt sich das Aufladen bei einem niedrigen
Amperewert für ca. 24 Stunden. Ein Schnellladen
mit hohen Stromwerten kann die Batterie beschädigen.
Gehen Sie zum Aufladen wie folgt vor:
❒Trennen Sie den Steckverbinder A-Abb. 162
(durch Betätigung der Taste B) vom
Batterieladezustandssensor C, der am M inuspol
D der Batterie installiert ist;
❒schließen Sie das Pluskabel des Ladegerätes am Pluspol
der Batterie E und das Minuskabel an der Klemme des
Sensors D an, wie dies in Abbildung gezeigt wird;
❒das Ladegerät einschalten. Nach dem Aufladen schalten
Sie das Gerät ab;
❒nachdem Sie das Ladegerät getrennt haben, schließen
Sie den Steckverbinder A am Sensor C an, wie dies in
Abbildung gezeigt wird.
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 177

INHALTSVER-ZEICHNIS
TECHNISCHE
DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORST

ART
UND FAHREN SICHERHEITKENNTNIS
DES FAHRZEUGES
178
Die in der Batterie enthaltene Flüssigkeit
ist giftig und korrosiv. Vermeiden Sie
deren Kontakt mit der Haut und den Augen.
Das Aufladen der Batterie muss in gut
durchlüfteten Räumen und weit weg von
offenem Feuer und möglichen Funkenquellen
erfolgen, um eine Explosion und Brandgefahr
zu vermeiden.
ZUR BEACHTUNG
Nicht versuchen, eine eingefrorene
Batterie aufzuladen. Sie muss zuerst
aufgetaut werden, anderenfalls kann sie
explodieren. War die Batterie eingefroren, muss
vor dem Aufladen durch Fachpersonal überprüft
werden, ob die inneren Elemente nicht
beschädigt sind und das Batteriegehäuse keine
Risse aufweist. Dies könnte zum Auslaufen der
giftigen und korrosiven Säure führen.
ZUR BEACHTUNG

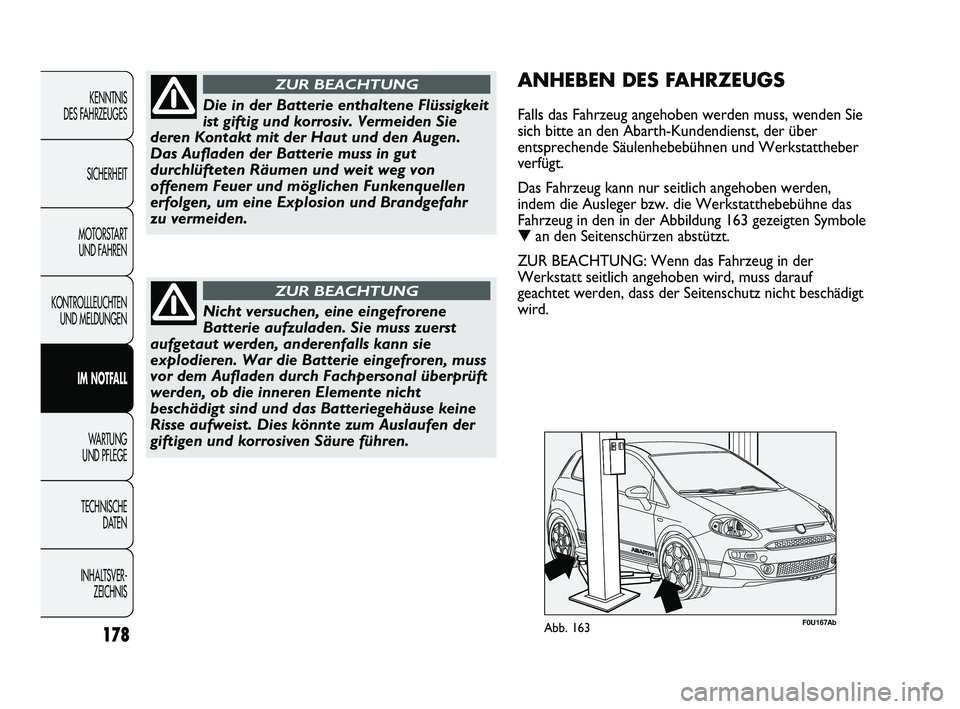

ANHEBEN DES FAHRZEUGS
Falls das Fahrzeug angehoben werden muss, wenden Sie
sich bitte an den Abarth-Kundendienst, der über
entsprechende Säulenhebebühnen und Werkstattheber
verfügt.
Das Fahrzeug kann nur seitlich angehoben werden,
indem die Ausleger bzw. die Werkstatthebebühne das
Fahrzeug in den in der Abbildung 163 gezeigten Symbole
▼ an den Seitenschürzen abstützt.
ZUR BEACHTUNG: Wenn das Fahrzeug in der
Werkstatt seitlich angehoben wird, muss darauf
geachtet werden, dass der Seitenschutz nicht beschädigt
wird.
Abb. 163F0U167Ab
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 178

INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORST

ART
UND FAHREN SICHERHEIT KENNTNIS
DES FAHRZEUGES
179
F0U169AbAbb. 165

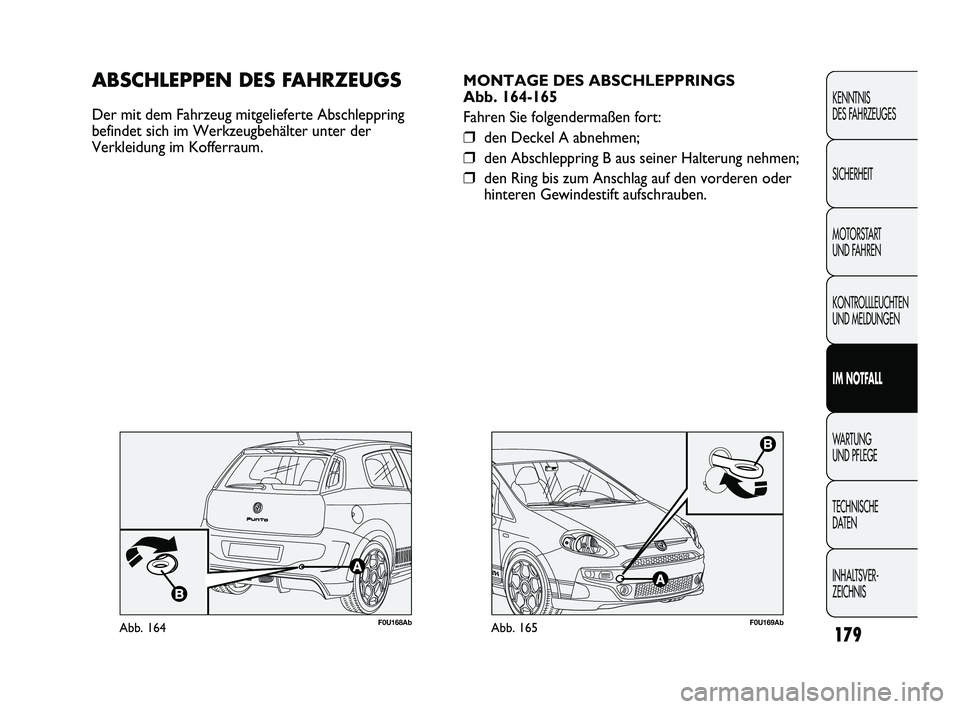

MONTAGE DES ABSCHLEPPRINGS
Abb. 164-165
Fahren Sie folgendermaßen fort:
❒den Deckel A abnehmen;
❒den Abschleppring B aus seiner Halterung nehmen;
❒den Ring bis zum Anschlag auf den vorderen oder
hinteren Gewindestift aufschrauben.
ABSCHLEPPEN DES FAHRZEUGS
Der mit dem Fahrzeug mitgelieferte Abschleppring
befindet sich im Werkzeugbehälter unter der
Verkleidung im Kofferraum.
Abb. 164F0U168Ab
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 179

INHALTSVER-ZEICHNIS
TECHNISCHE
DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORST

ART
UND FAHREN SICHERHEITKENNTNIS
DES FAHRZEUGES
180

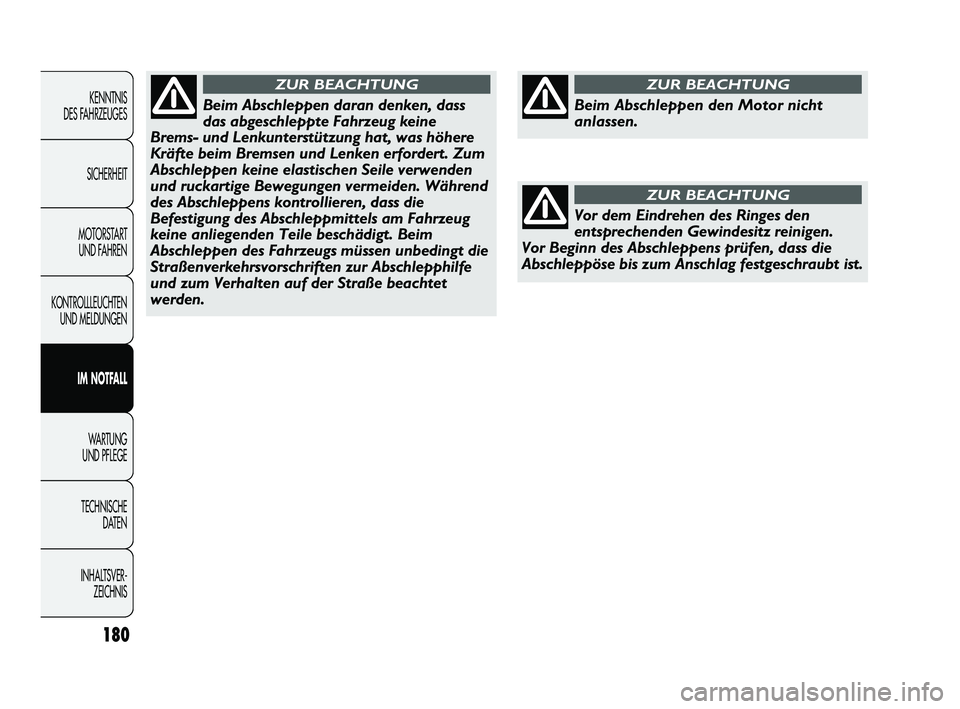

Beim Abschleppen daran denken, dass
das abgeschleppte Fahrzeug keine
Brems- und Lenkunterstützung hat, was höhere
Kräfte beim Bremsen und Lenken erfordert. Zum
Abschleppen keine elastischen Seile verwenden
und ruckartige Bewegungen vermeiden. Während
des Abschleppens kontrollieren, dass die
Befestigung des Abschleppmittels am Fahrzeug
keine anliegenden Teile beschädigt. Beim
Abschleppen des Fahrzeugs müssen unbedingt die
Straßenverkehrsvorschriften zur Abschlepphilfe
und zum Verhalten auf der Straße beachtet
werden.
ZUR BEACHTUNG
Vor dem Eindrehen des Ringes den
entsprechenden Gewindesitz reinigen.
Vor Beginn des Abschleppens prüfen, dass die
Abschleppöse bis zum Anschlag festgeschraubt ist.
ZUR BEACHTUNG
Beim Abschleppen den Motor nicht
anlassen.
ZUR BEACHTUNG
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 180

INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORST

ART
UND FAHREN SICHERHEIT KENNTNIS
DES FAHRZEUGES
181
Vor dem Abschleppen die Lenkradsperre
lösen (siehe Abschnitt
„Anlassvorrichtung“ im Kapitel „Kenntnis des
Fahrzeuges“). Beim Abschleppen daran denken,
dass das abgeschleppte Fahrzeug keine Brems-
und Lenkunterstützung hat, was höhere Kräfte
beim Bremsen und Lenken erfordert. Zum
Abschleppen keine elastischen Seile verwenden
und ruckartige Bewegungen vermeiden.
Während des Abschleppens kontrollieren, dass
die Befestigung des Abschleppmittels am
Fahrzeug keine anliegenden Teile beschädigt.
Beim Abschleppen des Fahrzeuges müssen die
speziellen Verkehrsvorschriften für das
abschleppende Fahrzeug und das Fahrverhalten
beachtet werden.
ZUR BEACHTUNG
Die vorderen und hinteren
Abschlepphaken dürfen nur für die
Nothilfe auf der Straße benutzt werden.
Abschleppen auf kurzen Strecken unter
Benutzung einer Vorrichtung, die den
Verkehrsbestimmungen entspricht (starrer
Balken) ist zum Bewegen des Fahrzeuges auf
der Straße für die Vorbereitung zum Abschleppen
oder den Transport mit einem Abschleppwagen
erlaubt. Die Haken DÜRFEN NICHT für
Abschleppvorgänge benutzt werden, die nicht
auf der Straße erfolgen oder wenn Hindernisse
vorhanden sind und/oder für das Abschleppen mit
Seilen oder anderen, nicht starren Vorrichtungen.
In Einhaltung der obigen Angaben muss das
Abschleppen mit zwei Fahrzeugen (ziehend
und gezogen) erfolgen, die so gut wie möglich
hintereinander auf derselben Achse ausgerichtet
sind.
ZUR BEACHTUNG
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 181

182
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DA

TEN
INHALTSVER- ZEICHNIS
Weiße Seite
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 182

183
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DA
TEN
INHALTSVER-
ZEICHNIS
WARTUNG UND PFLEGE
PROGRAMMIERTE WARTUNG

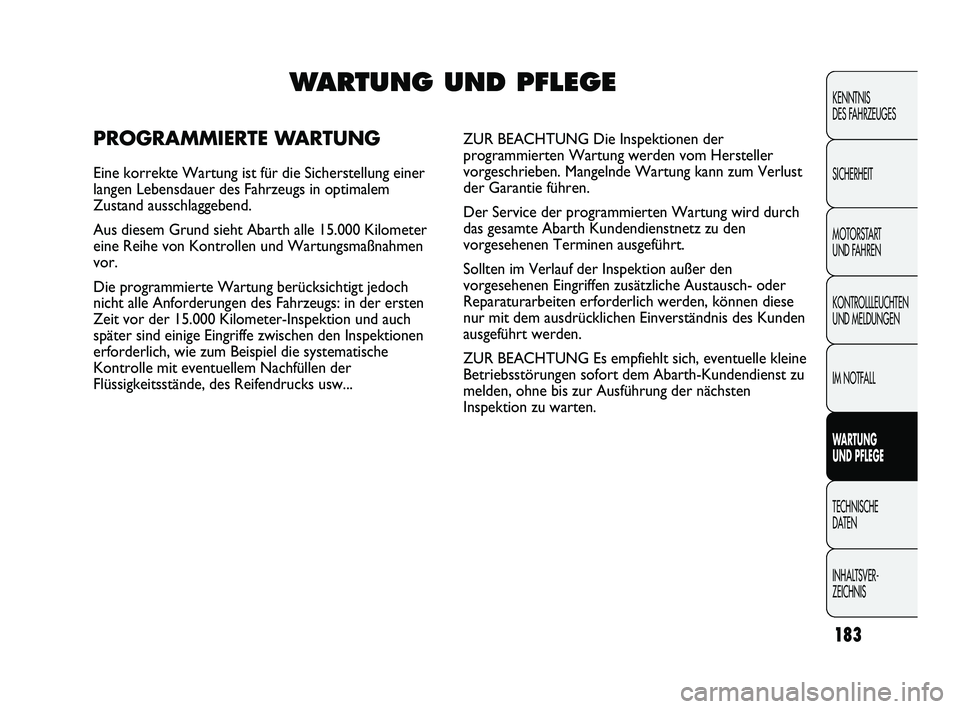

Eine korrekte Wartung ist für die Sicherstellung einer
langen Lebensdauer des Fahrzeugs in optimalem
Zustand ausschlaggebend.
Aus diesem Grund sieht Abarth alle 15.000 Kilometer
eine Reihe von Kontrollen und Wartungsmaßnahmen
vor.
Die programmierte Wartung berücksichtigt jedoch
nicht alle Anforderungen des Fahrzeugs: in der ersten
Zeit vor der 15.000 Kilometer-Inspektion und auch
später sind einige Eingriffe zwischen den Inspektionen
erforderlich, wie zum Beispiel die systematische
Kontrolle mit eventuellem Nachfüllen der
Flüssigkeitsstände, des Reifendrucks usw... ZUR BEACHTUNG Die Inspektionen der
programmierten Wartung werden vom Hersteller
vorgeschrieben. Mangelnde Wartung kann zum Verlust
der Garantie führen.
Der Service der programmierten Wartung wird durch
das gesamte Abarth Kundendienstnetz zu den
vorgesehenen Terminen ausgeführt.
Sollten im Verlauf der Inspektion außer den
vorgesehenen Eingriffen zusätzliche Austausch- oder
Reparaturarbeiten erforderlich werden, können diese
nur mit dem ausdrücklichen Einverständnis des Kunden
ausgeführt werden.
ZUR BEACHTUNG Es empfiehlt sich, eventuelle kleine
Betriebsstörungen sofort dem Abarth-Kundendienst zu
melden, ohne bis zur Ausführung der nächsten
Inspektion zu warten.
183-204 PUNTO Abarth D 1ed 8-02-2012 13:26 Pagina 183

184
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DA
TEN
INHALTSVER- ZEICHNIS
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●

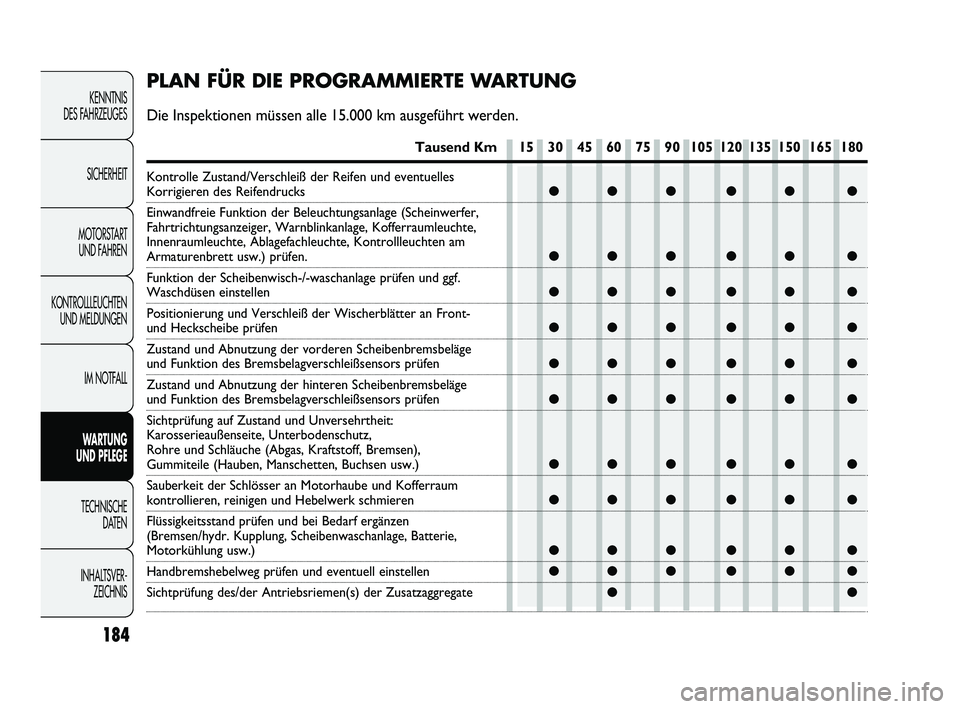

PLAN FÜR DIE PROGRAMMIERTE WARTUNG
Die Inspektionen müssen alle 15.000 km ausgeführt werden.
Tausend Km 15 30 45 60 75 90 105 120 135 150 165 180
Kontrolle Zustand/Verschleiß der Reifen und eventuelles Korrigieren des Reifendrucks
Einwandfreie Funktion der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage, Kofferraumleuchte,
Innenraumleuchte, Ablagefachleuchte, Kontrollleuchten am
Armaturenbrett usw.) prüfen.
Funktion der Scheibenwisch-/-waschanlage prüfen und ggf.
Waschdüsen einstellen
Positionierung und Verschleiß der Wischerblätter an Front-
und Heckscheibe prüfen
Zustand und Abnutzung der vorderen Scheibenbremsbeläge
und Funktion des Bremsbelagverschleißsensors prüfen
Zustand und Abnutzung der hinteren Scheibenbremsbeläge
und Funktion des Bremsbelagverschleißsensors prüfen
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz,
Rohre und Schläuche (Abgas, Kraftstoff, Bremsen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren
Flüssigkeitsstand prüfen und bei Bedarf ergänzen
(Bremsen/hydr. Kupplung, Scheibenwaschanlage, Batterie,
Motorkühlung usw.)
Handbremshebelweg prüfen und eventuell einstellen
Sichtprüfung des/der Antriebsriemen(s) der Zusatzaggregate
183-204 PUNTO Abarth D 1ed 8-02-2012 13:26 Pagina 184

185
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DA
TEN
INHALTSVER-
ZEICHNIS
●●
●●● ●● ●
●●● ●● ● ●
●
●●● ●● ● ●● ●
●●●●●●● ●● ●● ● ●● ●
●●● ●● ●

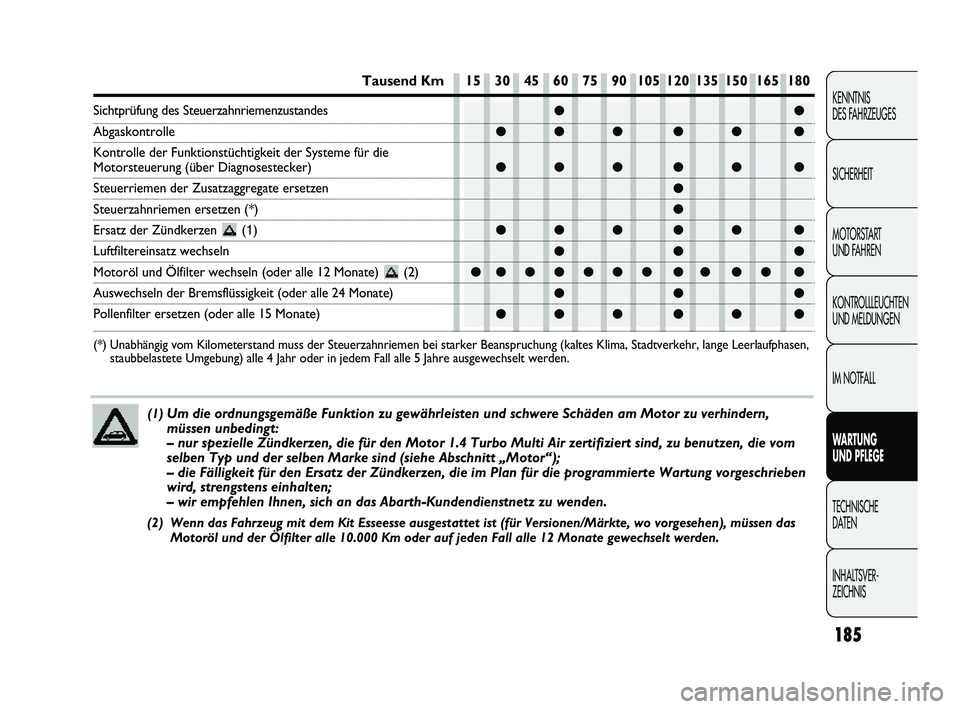

Tausend Km 15 30 45 60 75 90 105 120 135 150 165 180
Sichtprüfung des Steuerzahnriemenzustandes
Abgaskontrolle
Kontrolle der Funktionstüchtigkeit der Systeme für die
Motorsteuerung (über Diagnosestecker)
Steuerriemen der Zusatzaggregate ersetzen
Steuerzahnriemen ersetzen (*)
Ersatz der Zündkerzen (1)
Luftfiltereinsatz wechseln
Motoröl und Ölfilter wechseln (oder alle 12 Monate) (2)
Auswechseln der Bremsflüssigkeit (oder alle 24 Monate)
Pollenfilter ersetzen (oder alle 15 Monate)
(*) Unabhängig vom Kilometerstand muss der Steuerzahnriemen bei starker B\
eanspruchung (kaltes Klima, Stadtverkehr, lange Leerla ufphasen,
staubbelastete Umgebung) alle 4 Jahr oder in jedem Fall alle 5 Jahre au\
sgewechselt werden.
(1)Um die ordnungsgemäße Funktion zu gewährleisten und schwere Sch\
äden am Motor zu verhindern,
müssen unbedingt:
– nur spezielle Zündkerzen, die für den Motor 1.4 Turbo Multi A\
ir zertifiziert sind, zu benutzen, die vom
selben Typ und der selben Marke sind (siehe Abschnitt „Motor“);
– die Fälligkeit für den Ersatz der Zündkerzen, die im Plan \
für die programmierte Wartung vorgeschrieben
wird, strengstens einhalten;
– wir empfehlen Ihnen, sich an das Abarth-Kundendienstnetz zu wenden.\
(2) Wenn das Fahrzeug mit dem Kit Esseesse ausgestattet ist (für Version\
en/Märkte, wo vorgesehen), müssen das
Motoröl und der Ölfilter alle 10.000 Km oder auf jeden Fall alle 1\
2 Monate gewechselt werden.
183-204 PUNTO Abarth D 1ed 8-02-2012 13:26 Pagina 185

186
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DA
TEN
INHALTSVER- ZEICHNIS
VERWENDUNG DES FAHRZEUGS
UNTER SCHWEREN
EINSATZBEDINGUNGEN
Wenn das Fahrzeug vorwiegend unter folgenden
erschwerten Bedingungen benutzt wird:
❒staubige Straßen;
❒wiederholte Kurzstrecken (unter 7-8 km) bei
Außentemperatur unter Null;
❒häufiges Laufen des Motors bei niedrigsten Drehzahlen
oder Langstreckenfahrten bei geringer
Geschwindigkeit (z.B. Tür-zu-Türlieferungen) oder
nach längerem Stillstand;
❒Stadtverkehr;
müssen die nachstehenden Prüfungen häufiger als im Plan
für die programmierte Wartung vorgesehen ausgeführt
werden:
❒Kontrolle des Zustandes/Verschleißes der vorderen
Scheibenbremsbeläge;
❒Kontrolle des Reinigungszustands der Schlösser
von Kofferraum und Motorhaube, Reinigung
und Schmierung der Hebel;
❒Sichtkontrolle des Zustands von: Motor, Getriebe,
Kraftübertragung, Rohrleitungen (Auspuff –
Kraftstoffversorgung – Bremsen), Gummielemente
(Kappen – Muffen – Buchsen usw.);
❒Ladezustand der Batterie und Säurestand (Elektrolyt)
kontrollieren;
❒Sichtkontrolle des Zustands der Riemen zur
Steuerung des Zubehörs;
❒Kontrolle und eventueller Austausch des Pollenfilters;
❒Kontrolle und eventueller Wechsel des Luftfilters.
PERIODISCHE KONTROLLEN
Alle 1.000 km oder vor einer langen Reise ist Folgendes
zu kontrollieren und eventuell nachzufüllen:
❒Stand der Motorkühlflüssigkeit;
❒Stand der Bremsflüssigkeit;
❒Stand der Scheibenwaschflüssigkeit;
❒Reifendruck und -zustand;
❒Funktionstüchtigkeit der Beleuchtungsanlage
(Scheinwerfer, Blinker, Warnblinkleuchten, usw. );
❒Funktion der Scheibenwisch-/Waschanlage und
Position/Verschleiß der Wischerblätter an Front-
und Heckscheibe.
Alle 3.000 km den Stand des Motoröls kontrollieren
und eventuell wieder herstellen.
Es wird empfohlen, die Produkte der PETRONAS
LUBRICANTS zu benutzen, die auss chließlich für Abarth
Fahrzeuge entwickelt und hergestellt wurden (siehe
Tabelle „Betriebsmittel“ im Kapitel „Technische
Daten“).
183-204 PUNTO Abarth D 1ed 8-02-2012 13:26 Pagina 186
