Abarth Punto 2012 Notice d'entretien (in French)

Les données de cette brochure sont fournies à titre indicatif.
Abarth pourra, à n’importe quel moment, appliquer aux modèles d\
écrits dans la présente notice toute modification estimée nécessaire pour des raisons techniques ou commerciales.
Pour toute information, nous prions le Client de bien vouloir s’adres\
ser au Concessionnaire ou Siège Abarth le plus proche. Impression sur papier écologique sans chlore.
NOTICE D’ENTRETIEN
ABARTHPUNTO
FRANÇAIS
COP LUM ABARTH PUNTO F 7-02-2012 14:25 Pagina 1

Nous avons conçu et fabriqué votre véhicule, c'est pourquoi nou\
s le connaissons dans ses moindres détails. Dans nos Ateliers Agréés Abarth vous trouverez des techniciens, formés par nos soins et en mesure
de vous assurer qualité et compétences professionnelles pendant to\
utes vos opérations d'entretien périodique et vos contrôles saisonniers.
Grâce aux Pièces d'Origine Abarth, les caractéristiques de fiab\
ilité, le confort et les performances de votre nouveau véhicule seront garantis à long terme.
Demandez toujours les Pièces d'Origine: elles sont issues de notre en\
gagement constant dans la recherche
et le développement de technologies de plus en plus novatrices.
Pour toutes ces raisons, choisissez des Pièces d'Origine, les seules spécialement conçue\
s
par Abarth pour votre véhicule.
SÉCURITÉ :
SYSTÈME DE FREINAGEÉCOLOGIE : FILTRES À PARTICULES, ENTRETIEN CLIMATISEURCONFORT :
SUSPENSIONS ET ESSUIE-GLACE PERFORMANCES : BOUGIES, INJECTEURS ET BATTERIESLINEACCESSORI
BARRES DE TOIT, JANTES
POURQUOI CHOISIR
DES PIÈCES D'ORIGINE
COP LUM ABARTH PUNTO F 7-02-2012 14:25 Pagina 2

CHOISIR LES PIÈCES D’ORIGINE, C’EST TOUT NATUREL !
PERFORMANCE
PIÈCES DÉTACHÉES D’ORIGINE
CONFORT
PIÈCES DÉTACHÉES D’ORIGINEPIÈCES DÉTACHÉES D’ORIGINE
ENVIRONNEMENT
PIÈCES DÉTACHÉES D’ORIGINE
VALEUR
PIÈCES DÉTACHÉES D’ORIGINE
ACCESSOIRES
PIÈCES DÉTACHÉES D’ORIGINE
SÉCURITÉ
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina I

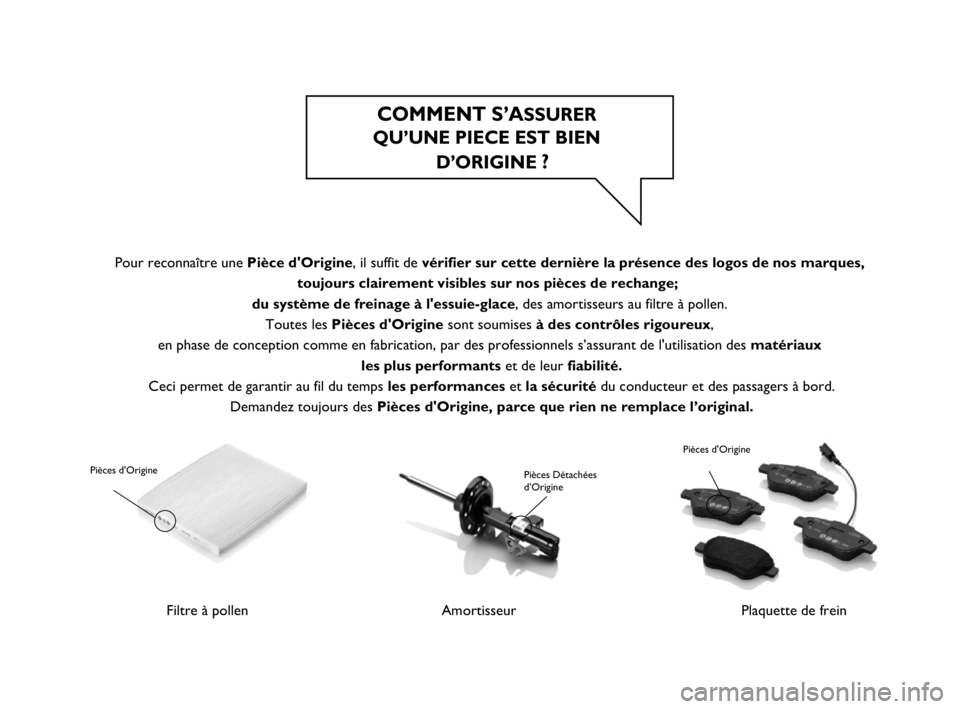

COMMENT S’ASSURER
QU’UNE PIECE EST BIEN
D’ORIGINE
?
Filtre à pollen
Pièces d'Origine
Amortisseur
Pièces Détachées
d’Origine
Plaquette de frein
Pièces d'Origine
Pour reconnaître une Pièce d'Origine, il suffit de vérifier sur cette dernière la présence des logos de nos marque\
s,
toujours clairement visibles sur nos pièces de rechange;
du système de freinage à l'essuie-glace, des amortisseurs au filtre à pollen. Toutes les Pièces d'Origine sont soumises à des contrôles rigoureux,
en phase de conception comme en fabrication, par des professionnels s’\
assurant de l'utilisation des matériaux
les plus performants et de leur fiabilité.
Ceci permet de garantir au fil du temps les performances et la sécurité du conducteur et des passagers à bord. Demandez toujours des Pièces d'Origine, parce que rien ne remplace l’original.






001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina II

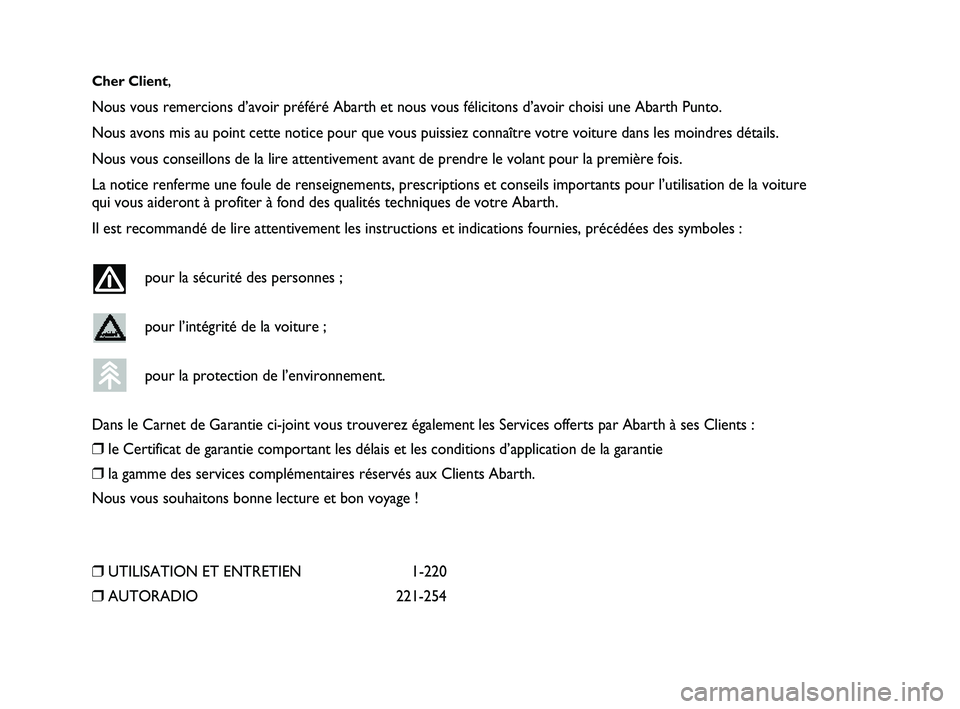

Cher Client,
Nous vous remercions d’avoir préféré Abarth et nous vous fé\
licitons d’avoir choisi une Abarth Punto.
Nous avons mis au point cette notice pour que vous puissiez connaître\
votre voiture dans les moindres détails.
Nous vous conseillons de la lire attentivement avant de prendre le volan\
t pour la première fois.
La notice renferme une foule de renseignements, prescriptions et conseil\
s importants pour l’utilisation de la voiture
qui vous aideront à profiter à fond des qualités techniques de \
votre Abarth.
Il est recommandé de lire attentivement les instructions et indicatio\
ns fournies, précédées des symboles :
pour la sécurité des personnes ;
pour l’intégrité de la voiture ;
pour la protection de l’environnement.
Dans le Carnet de Garantie ci-joint vous trouverez également les Serv\
ices offerts par Abarth à ses Clients :
❒le Certificat de garantie comportant les délais et les conditions d’\
application de la garantie
❒la gamme des services complémentaires réservés aux Clients Abar\
th.
Nous vous souhaitons bonne lecture et bon voyage !
❒UTILISATION ET ENTRETIEN 1-220
❒AUTORADIO221-254
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 1

RAVITAILLEMENT EN CARBURANTRavitailler la voiture uniquement avec de l’essence sans
plomb ayant un indice d’octane (RON) non inférieur
à 95 conforme à la spécification européenne EN 228.
L’utilisation d’une essence différente de la
spécification susmentionnée risque d’allumer le
témoin EOBD et d’entraîner un mauvais
fonctionnement du moteur.
DÉMARRAGE DU MOTEUR S’assurer que le frein à main est bien serré ; placer le
levier de vitesses au point mort ; appuyer à fond sur la
pédale d’embrayage sans appuyer sur l’accélérateur, puis
tourner la clé de contact sur AVV et la relâcher dès
que le moteur commence à tourner.
STATIONNEMENT SUR SOL INFLAMMABLE Le fonctionnement normal du pot catalytique produit
des températures élevées. Par conséquent, ne jamais
garer le véhicule sur des matières inflammables telles
que de l’herbe, des feuilles mortes, des aiguilles de
pin, etc. : danger d’incendie.
RESPECT DE L’ENVIRONNEMENT La voiture est équipée d’un système permettant un
diagnostic continu des composants liés aux émissions
pour garantir un meilleur respect de l’environnement. APPAREILS ÉLECTRIQUES ACCESSOIRES
Si après l’achat de la voiture vous souhaitez installer
des accessoires nécessitant une alimentation
électrique (entraînant le risque de décharger
progressivement la batterie), adressez-vous au Réseau
Après-vente Abarth qui en calculera l’absorption
électrique globale et vérifiera si le circuit de la voiture
est en mesure de fournir la charge demandée.
CODE card Ne pas la garder dans la voiture, mais choisir un lieu
sûr. Il est conseillé d’avoir toujours avec vous le code
électronique figurant sur la CODE card.
ENTRETIEN PROGRAMMÉ Un entretien correct permet de maintenir en l’état les
performances de la voiture, ainsi que ses
caractéristiques de sécurité, de respect de
l’environnement et d’économie de fonctionnement.
DANS LA NOTICE D’UTILISATION ET
D’ENTRETIEN… ...vous trouverez des informations, conseils et
avertissements nécessaires au bon emploi, à la sécurité
de la conduite et à la durée de vie de votre voiture.
Prêter une attention particulière aux symboles
"(sécurité des personnes) #(protection de
l’environnement) !(l’intégrité de la voiture).
À LIRE IMPÉRATIVEMENT !
K


001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 2

3
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA

TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

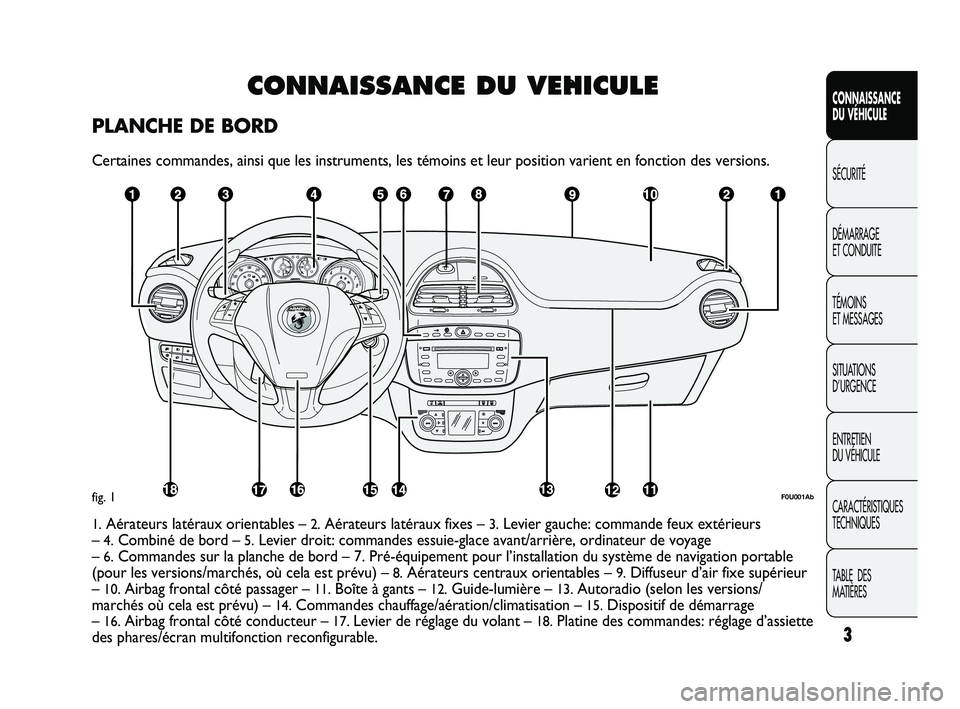

CONNAISSANCE DU VE ? HICULE
PLANCHE DE BORD
Certaines commandes, ainsi que les instruments, les témoins et leur p\
osition varient en fonction des versions.
F0U001Abfig. 1
1.Aérateurs latéraux orientables –2.Aérateurs latéraux fixes –3.Levier gauche: commande feux extérieurs
–
4.Combiné de bord –5.Levier droit: commandes essuie-glace avant/arrière, ordinateur de voy\
age
–
6.Commandes sur la planche de bord – 7. Pré-équipement pour l’installation du système de navigati\
on portable
(pour les versions/marchés, où cela est prévu) –
8.Aérateurs centraux orientables –9.Diffuseur d’air fixe supérieur
–
10.Airbag frontal côté passager –11.Boîte à gants –12.Guide-lumière –13.Autoradio (selon les versions/
marchés où cela est prévu) –
14.Commandes chauffage/aération/climatisation –15.Dispositif de démarrage
–
16.Airbag frontal côté conducteur –17. Levier de réglage du volant –18.Platine des commandes: réglage d’assiette
des phares/écran multifonction reconfigurable.
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 3

4
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA

TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES

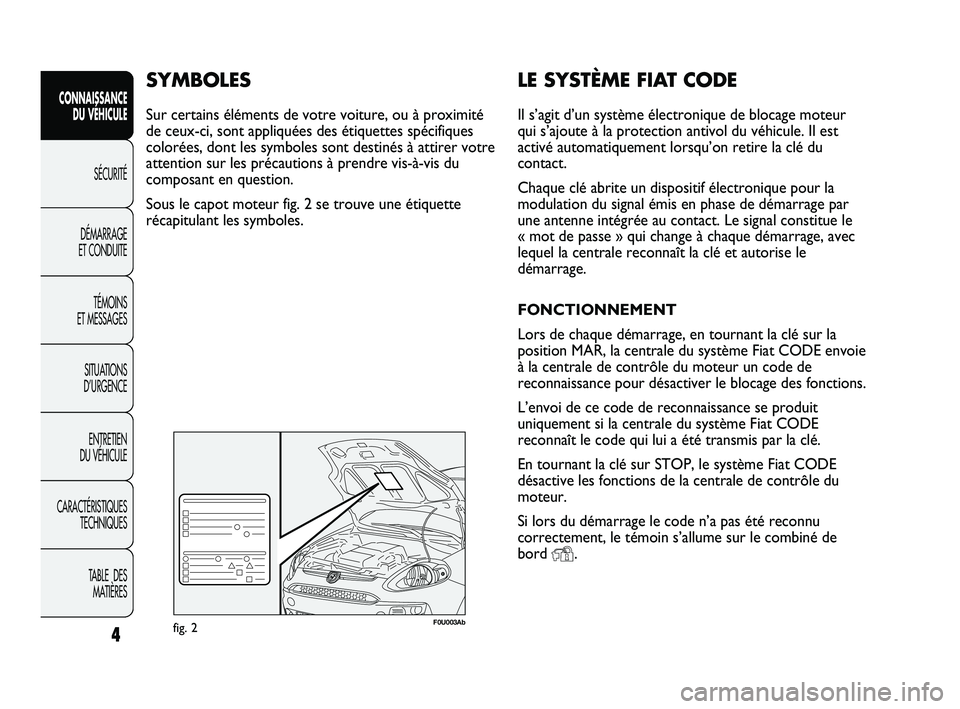

LE SYSTÈME FIAT CODE
Il s’agit d’un système électronique de blocage moteur
qui s’ajoute à la protection antivol du véhicule. Il est
activé automatiquement lorsqu’on retire la clé du
contact.
Chaque clé abrite un dispositif électronique pour la
modulation du signal émis en phase de démarrage par
une antenne intégrée au contact. Le signal constitue le
« mot de passe » qui change à chaque démarrage, avec
lequel la centrale reconnaît la clé et autorise le
démarrage.
FONCTIONNEMENT
Lors de chaque démarrage, en tournant la clé sur la
position MAR, la centrale du système Fiat CODE envoie
à la centrale de contrôle du moteur un code de
reconnaissance pour désactiver le blocage des fonctions.
L’envoi de ce code de reconnaissance se produit
uniquement si la centrale du système Fiat CODE
reconnaît le code qui lui a été transmis par la clé.
En tournant la clé sur STOP, le système Fiat CODE
désactive les fonctions de la centrale de contrôle du
moteur.
Si lors du démarrage le code n’a pas été reconnu
correctement, le témoin s’allume sur le combiné de
bord
Y.
SYMBOLES
Sur certains éléments de votre voiture, ou à proximité
de ceux-ci, sont appliquées des étiquettes spécifiques
colorées, dont les symboles sont destinés à attirer votre
attention sur les précautions à prendre vis-à-vis du
composant en question.
Sous le capot moteur fig. 2 se trouve une étiquette
récapitulant les symboles.
F0U003Abfig. 2
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 4

5
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA

TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

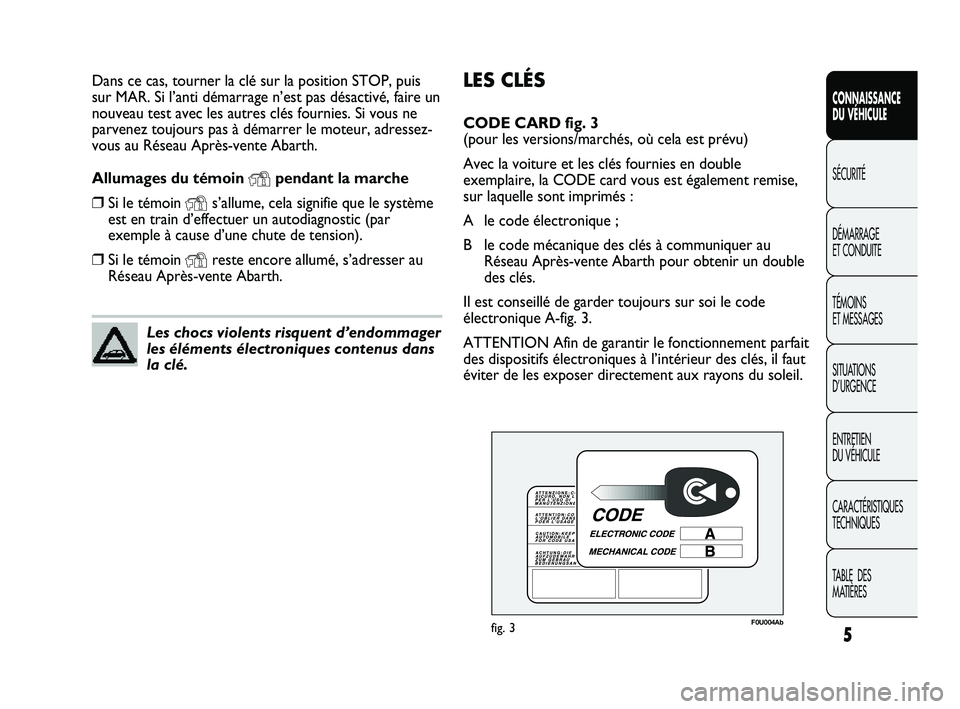

LES CLÉS
CODE CARD fig. 3
(pour les versions/marchés, où cela est prévu)
Avec la voiture et les clés fournies en double
exemplaire, la CODE card vous est également remise,
sur laquelle sont imprimés :
A le code électronique ;
B le code mécanique des clés à communiquer au Réseau Après-vente Abarth pour obtenir un double
des clés.
Il est conseillé de garder toujours sur soi le code
électronique A-fig. 3.
ATTENTION Afin de garantir le fonctionnement parfait
des dispositifs électroniques à l’intérieur des clés, il \
faut
éviter de les exposer directement aux rayons du soleil.
Dans ce cas, tourner la clé sur la position STOP, puis
sur MAR. Si l’anti démarrage n’est pas désactivé, faire u\
n
nouveau test avec les autres clés fournies. Si vous ne
parvenez toujours pas à démarrer le moteur, adressez-
vous au Réseau Après-vente Abarth.
Allumages du témoin
Ypendant la marche
❒Si le témoin Ys’allume, cela signifie que le système
est en train d’effectuer un autodiagnostic (par
exemple à cause d’une chute de tension).
❒Si le témoin Yreste encore allumé, s’adresser au
Réseau Après-vente Abarth.
Les chocs violents risquent d’endommager
les éléments électroniques contenus dans
la clé.
F0U004Abfig. 3
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 5

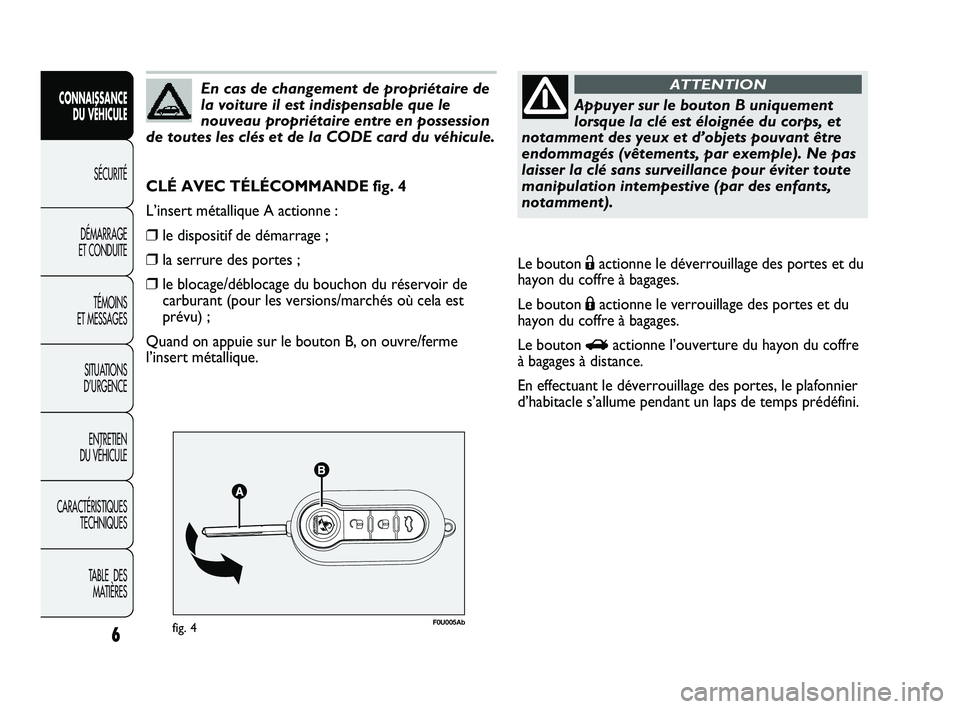

F0U005Abfig. 4
CLÉ AVEC TÉLÉCOMMANDE fig. 4
L’insert métallique A actionne :
❒le dispositif de démarrage ;
❒la serrure des portes ;
❒le blocage/déblocage du bouchon du réservoir de
carburant (pour les versions/marchés où cela est
prévu) ;
Quand on appuie sur le bouton B, on ouvre/ferme
l’insert métallique.
En cas de changement de propriétaire de
la voiture il est indispensable que le
nouveau propriétaire entre en possession
de toutes les clés et de la CODE card du véhicule.
Appuyer sur le bouton B uniquement
lorsque la clé est éloignée du corps, et
notamment des yeux et d’objets pouvant être
endommagés (vêtements, par exemple). Ne pas
laisser la clé sans surveillance pour éviter toute
manipulation intempestive (par des enfants,
notamment).
ATTENTION
Le bouton Ëactionne le déverrouillage des portes et du
hayon du coffre à bagages.
Le bouton Áactionne le verrouillage des portes et du
hayon du coffre à bagages.
Le bouton
Ractionne l’ouverture du hayon du coffre
à bagages à distance.
En effectuant le déverrouillage des portes, le plafonnier
d’habitacle s’allume pendant un laps de temps prédéfini.
6
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA

TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 6
