Abarth Punto 2012 Betriebsanleitung (in German)

Alle in dieser Veröffentlichung enthaltenen Daten sind Richtwerte.
Es können jedoch von Abarth jederzeit aus technischen oder wirtschaft\
lichen Gründen Änderungen an den in dieser Veröffentlichung beschriebenen Modellen vorgenommen werden.
Der Kunde wird gebeten, sich für weitere Informationen an das Abarth-\
Kundendienstnetz zu wenden. Gedruckt auf umweltschonendem, chlorfreiem Papier.
BETRIEBSANLEITUNG
ABARTHPUNTO
DEUTSCH
COP LUM ABARTH PUNTO D 7-02-2012 14:32 Pagina 1

Wir als Erfinder, Planer und Hersteller Ihres Fahrzeuges kennen wahrhaft\
ig jeden einzelnen Bestandteil bestens bis ins kleinste Detail.
In den Abarth-Service-Vertragswerkstätten steht Ihnen fachmännisches, direkt von uns geschultes Personal
für alle Wartungseingriffe, saisonale Inspektionen und nützliche H\
inweise zur Verfügung.
Der Einsatz von originalen Abarth-Ersatzteilen gewährleistet auch auf\
Dauer absolute Zuverlässigkeit, höchsten Komfort und beste Performance:
Diese Eigenschaften haben Sie auch zum Kauf Ihres neuen Fahrzeugs übe\
rzeugt.
Verlangen Sie beim Tausch von Fahrzeugteilen immer Original-Ersatzteile:\
Es handelt sich dabei um die gleichen Ersatzteile, die wir auch beim Bau unserer Fahrzeuge verwen\
den.
Wir empfehlen den Einsatz dieser Teile, weil sie durch lange Forschungsa\
rbeit und Entwicklung fortschrittlicher Technologien bereitgestellt wurden.
Aus all diesen Gründen sollten Sie immer nur Original-Ersatzteile beziehen: Nur diese werden von Abarth genau auf Ihr Fahrzeug abgestimmt.
SICHERHEIT:
BREMSANLAGEUMWELTSCHUTZ: PARTIKELFILTER, WARTUNG DER KLIMAANLAGEKOMFORT: AUFHÄNGUNGEN UND SCHEIBENWISCHER PERFORMANCE: ZÜNDKERZEN,
EINSPRITZVENTILE UND BATTERIENLINEACCESSORI:
DACHRELING, FELGEN

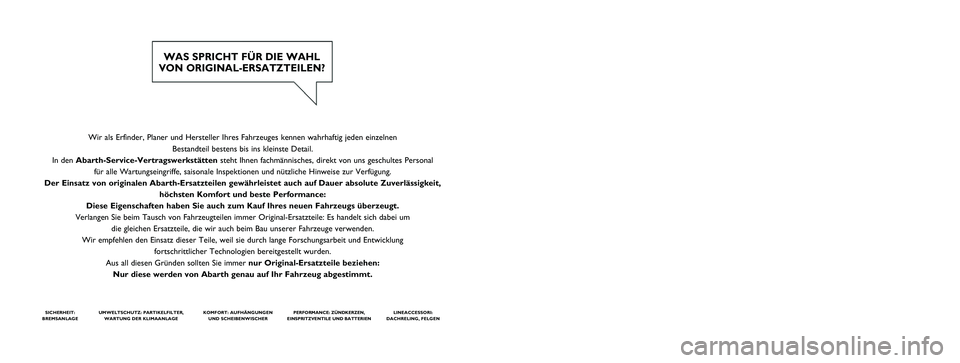

WAS SPRICHT FÜR DIE WAHL
VON ORIGINAL-ERSATZTEILEN?
COP LUM ABARTH PUNTO D 7-02-2012 14:32 Pagina 2

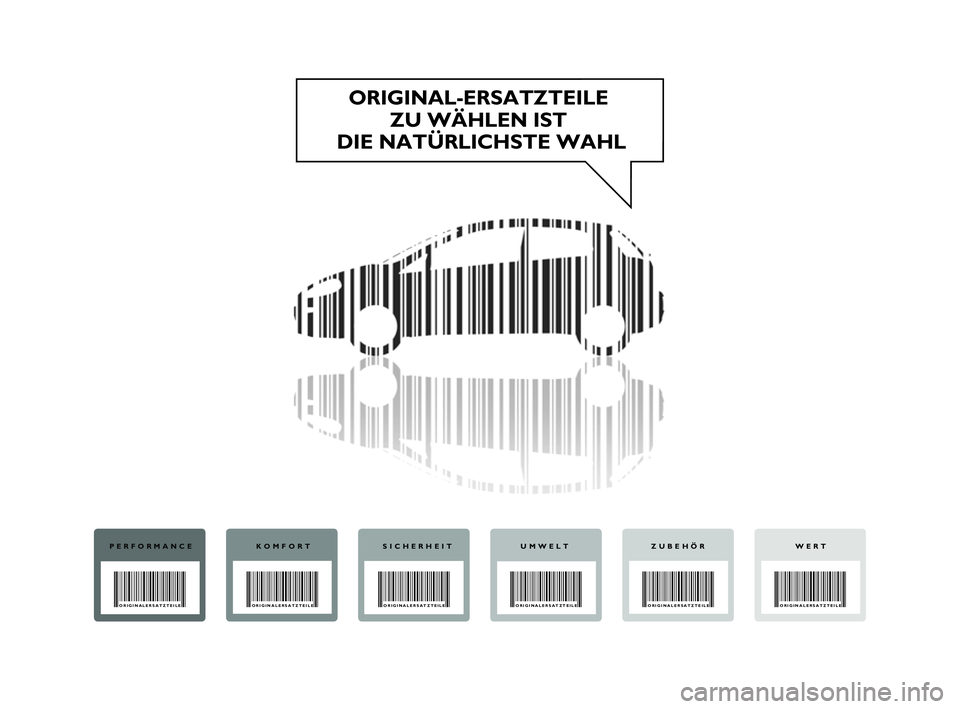

ORIGINAL-ERSATZTEILE ZU WÄHLEN IST
DIE NATÜRLICHSTE WAHL
PERFORMANCE
ORIGINALERSATZTEILE
KOMFORT
ORIGINALERSATZTEILE
SICHERHEIT
ORIGINALERSATZTEILE
UMWELT
ORIGINALERSATZTEILE
WERT
ORIGINALERSATZTEILE
ZUBEHÖR
ORIGINALERSATZTEILE
001-028 PUNTO Abarth D 1ed 8-02-2012 13:38 Pagina I

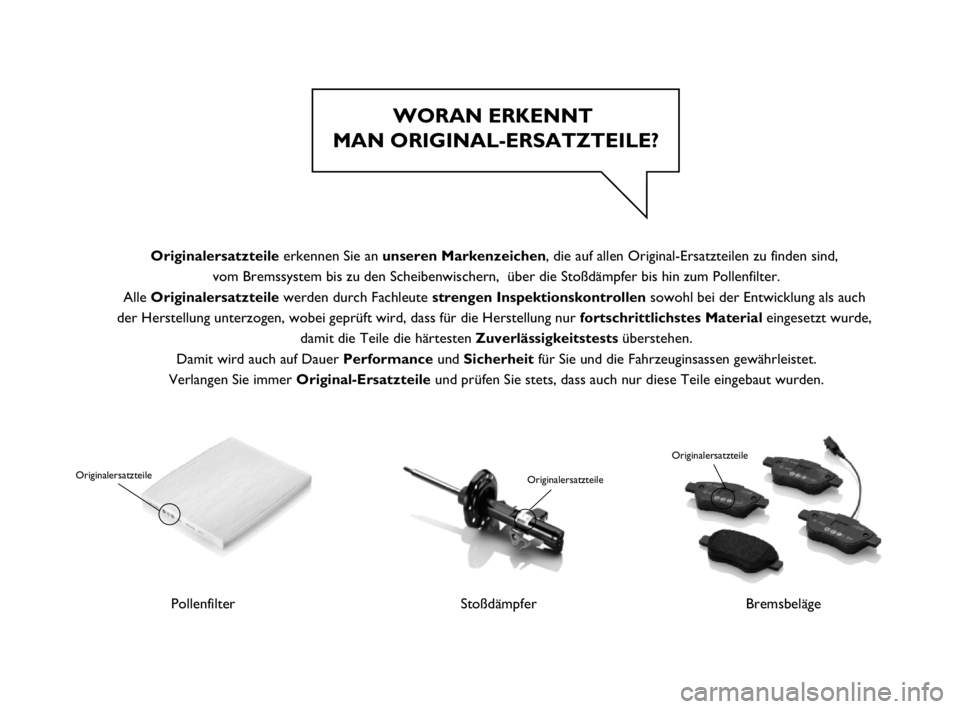

WORAN ERKENNT
MAN ORIGINAL-ERSATZTEILE?
Pollenfilter
Originalersatzteile
Stoßdämpfer
Originalersatzteile
Bremsbeläge
Originalersatzteile
Originalersatzteile erkennen Sie an unseren Markenzeichen, die auf allen Original-Ersatzteilen zu finden sind,
vom Bremssystem bis zu den Scheibenwischern, über die Stoßdämp\
fer bis hin zum Pollenfilter.
Alle Originalersatzteile werden durch Fachleute strengen Inspektionskontrollen sowohl bei der Entwicklung als auch
der Herstellung unterzogen, wobei geprüft wird, dass für die Herst\
ellung nur fortschrittlichstes Material eingesetzt wurde, damit die Teile die härtesten Zuverlässigkeitstests überstehen.
Damit wird auch auf Dauer Performance und Sicherheit für Sie und die Fahrzeuginsassen gewährleistet.
Verlangen Sie immer Original-Ersatzteile und prüfen Sie stets, dass auch nur diese Teile eingebaut wurden.




001-028 PUNTO Abarth D 1ed 8-02-2012 13:38 Pagina II

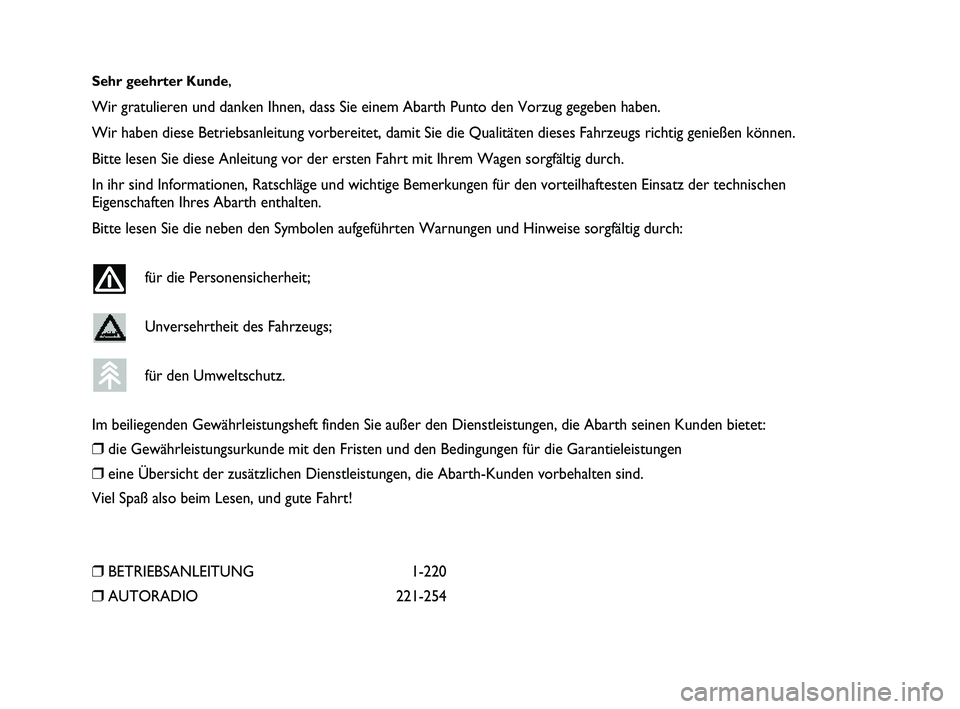

Sehr geehrter Kunde,
Wir gratulieren und danken Ihnen, dass Sie einem Abarth Punto den Vorzug\
gegeben haben.
Wir haben diese Betriebsanleitung vorbereitet, damit Sie die Qualität\
en dieses Fahrzeugs richtig genießen können.
Bitte lesen Sie diese Anleitung vor der ersten Fahrt mit Ihrem Wagen sor\
gfältig durch.
In ihr sind Informationen, Ratschläge und wichtige Bemerkungen für\
den vorteilhaftesten Einsatz der technischen
Eigenschaften Ihres Abarth enthalten.
Bitte lesen Sie die neben den Symbolen aufgeführten Warnungen und Hin\
weise sorgfältig durch:
für die Personensicherheit;
Unversehrtheit des Fahrzeugs;
für den Umweltschutz.
Im beiliegenden Gewährleistungsheft finden Sie außer den Dienstlei\
stungen, die Abarth seinen Kunden bietet:
❒die Gewährleistungsurkunde mit den Fristen und den Bedingungen für\
die Garantieleistungen
❒eine Übersicht der zusätzlichen Dienstleistungen, die Abarth-Kunde\
n vorbehalten sind.
Viel Spaß also beim Lesen, und gute Fahrt!
❒BETRIEBSANLEITUNG 1-220
❒AUTORADIO221-254
001-028 PUNTO Abarth D 1ed 8-02-2012 13:38 Pagina 1

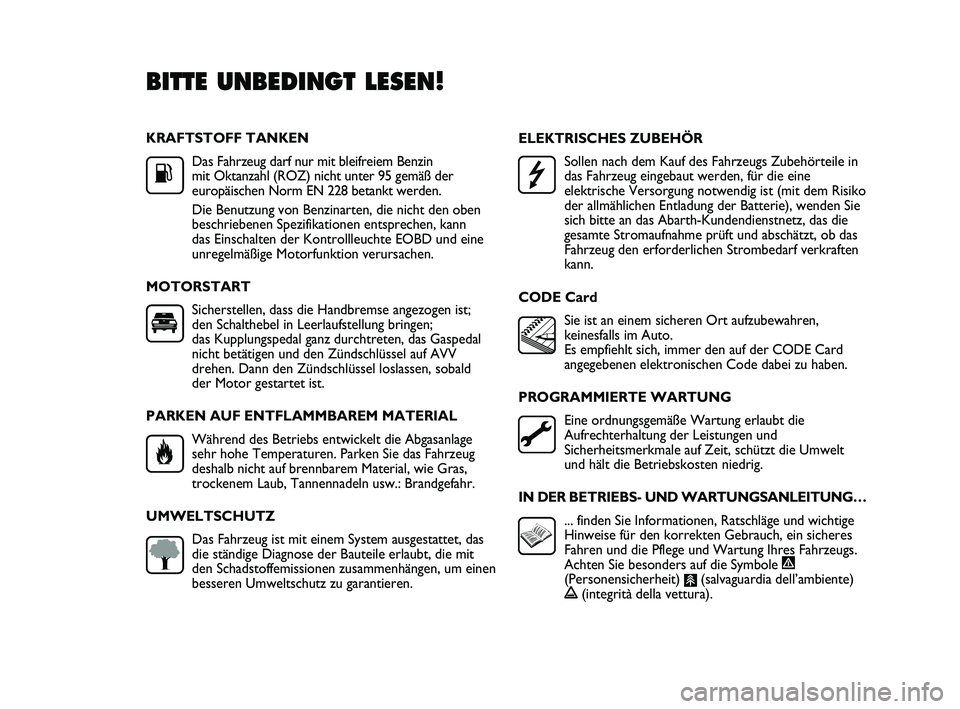

KRAFTSTOFF TANKENDas Fahrzeug darf nur mit bleifreiem Benzin
mit Oktanzahl (ROZ) nicht unter 95 gemäß der
europäischen Norm EN 228 betankt werden.
Die Benutzung von Benzinarten, die nicht den oben
beschriebenen Spezifikationen entsprechen, kann
das Einschalten der Kontrollleuchte EOBD und eine
unregelmäßige Motorfunktion verursachen.
MOTORSTART Sicherstellen, dass die Handbremse angezogen ist;
den Schalthebel in Leerlaufstellung bringen;
das Kupplungspedal ganz durchtreten, das Gaspedal
nicht betätigen und den Zündschlüssel auf AVV
drehen. Dann den Zündschlüssel loslassen, sobald
der Motor gestartet ist.
PARKEN AUF ENTFLAMMBAREM MATERIAL Während des Betriebs entwickelt die Abgasanlage
sehr hohe Temperaturen. Parken Sie das Fahrzeug
deshalb nicht auf brennbarem Material, wie Gras,
trockenem Laub, Tannennadeln usw.: Brandgefahr.
UMWELTSCHUTZ Das Fahrzeug ist mit einem System ausgestattet, das
die ständige Diagnose der Bauteile erlaubt, die mit
den Schadstoffemissionen zusammenhängen, um einen
besseren Umweltschutz zu garantieren. ELEKTRISCHES ZUBEHÖR
Sollen nach dem Kauf des Fahrzeugs Zubehörteile in
das Fahrzeug eingebaut werden, für die eine
elektrische Versorgung notwendig ist (mit dem Risiko
der allmählichen Entladung der Batterie), wenden Sie
sich bitte an das Abarth-Kundendienstnetz, das die
gesamte Stromaufnahme prüft und abschätzt, ob das
Fahrzeug den erforderlichen Strombedarf verkraften
kann.
CODE Card Sie ist an einem sicheren Ort aufzubewahren,
keinesfalls im Auto.
Es empfiehlt sich, immer den auf der CODE Card
angegebenen elektronischen Code dabei zu haben.
PROGRAMMIERTE WARTUNG Eine ordnungsgemäße Wartung erlaubt die
Aufrechterhaltung der Leistungen und
Sicherheitsmerkmale auf Zeit, schützt die Umwelt
und hält die Betriebskosten niedrig.
IN DER BET RIEBS- UND WAR TUNGSANLEITUNG…
... finden Sie Informationen, Ratschläge und wichtige
Hinweise für den korrekten Gebrauch, ein sicheres
Fahren und die Pflege und Wartung Ihres Fahrzeugs.
Achten Sie besonders auf die Symbole
"(Personensicherheit) #(salvaguardia dell’ambiente)!(integrità della vettura).
BITTE UNBEDINGT LESEN!
K


001-028 PUNTO Abarth D 1ed 8-02-2012 13:38 Pagina 2

KENNTNIS DES FAHRZEUGES

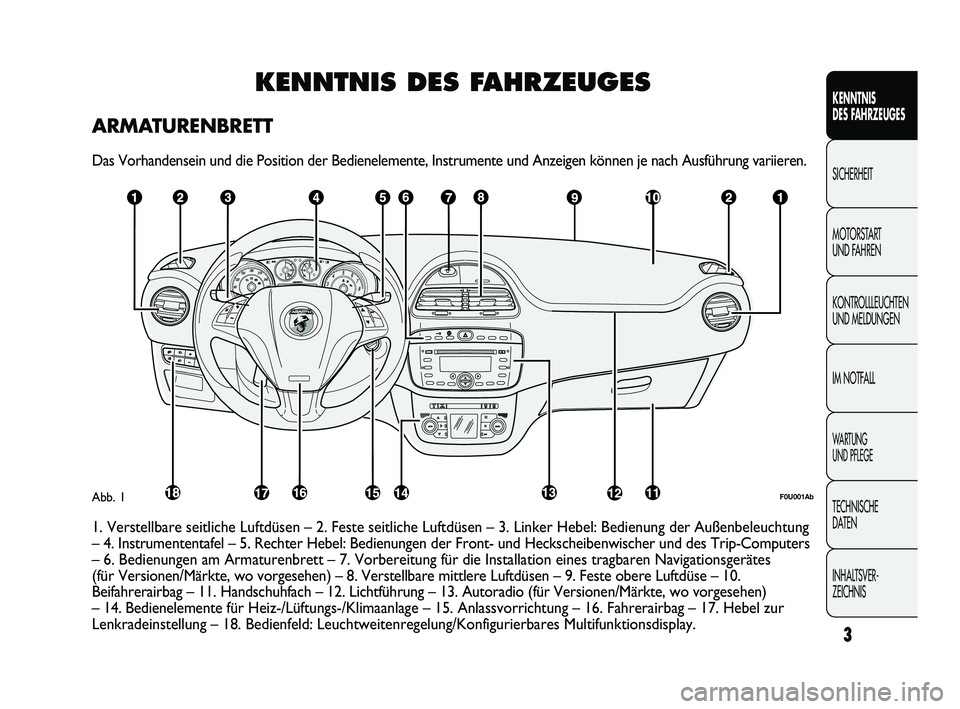

ARMATURENBRETT
Das Vorhandensein und die Position der Bedienelemente, Instrumente und A\
nzeigen können je nach Ausführung variieren.
F0U001AbAbb. 1
1. Verstellbare seitliche Luftdüsen – 2. Feste seitliche Luftdüsen – 3. Linker Hebel: Bedienung der Außenbeleuchtung
– 4. Instrumententafel – 5. Rechter Hebel: Bedienungen der Front- und Heckscheibenwischer und des Tr\
ip-Computers
– 6. Bedienungen am Armaturenbrett – 7. Vorbereitung für die In\
stallation eines tragbaren Navigationsgerätes
(für Versionen/Märkte, wo vorgesehen) – 8. Verstellbare mittlere Luftdüsen – 9. Feste obere Luftdüse – 10.
Beifahrerairbag – 11. Handschuhfach – 12. Lichtführung – 13. Autoradio (für Versionen/Märkte, wo vorgesehen)
– 14. Bedienelemente für Heiz-/Lüftungs-/Klimaanlage – 15. Anlassvorrichtung – 16. Fahrerairbag – 17. Hebel zur
Lenkradeinstellung – 18. Bedienfeld: Leuchtweitenregelung/Konfigurierbares Multifunktionsdisplay.\
INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
3
001-028 PUNTO Abarth D 1ed 8-02-2012 13:38 Pagina 3

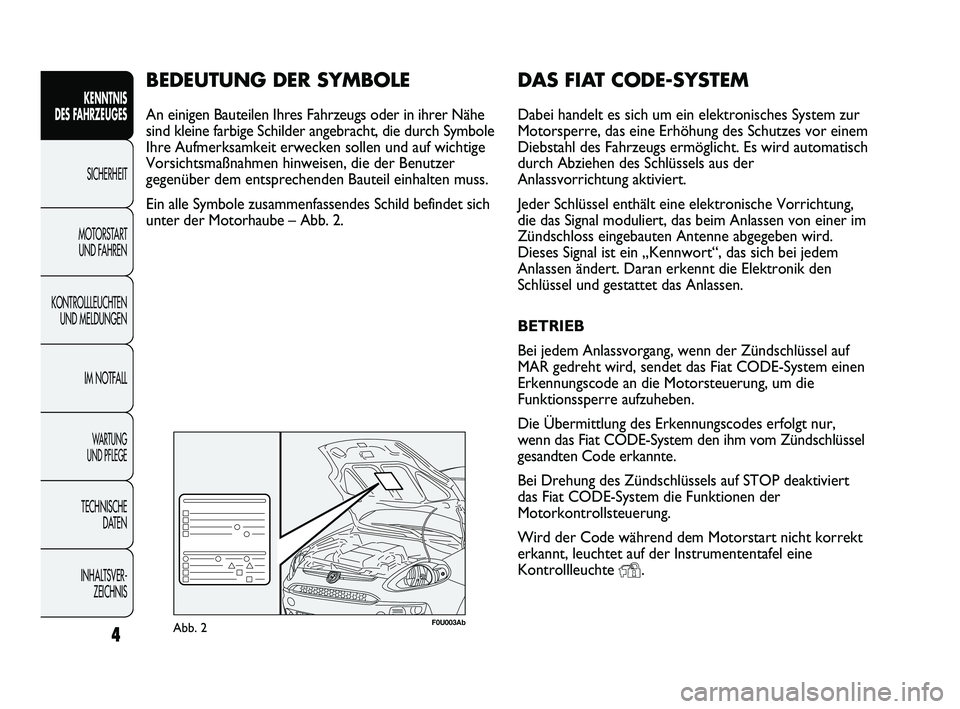

DAS FIAT CODE-SYSTEM
Dabei handelt es sich um ein elektronisches System zur
Motorsperre, das eine Erhöhung des Schutzes vor einem
Diebstahl des Fahrzeugs ermöglicht. Es wird automatisch
durch Abziehen des Schlüssels aus der
Anlassvorrichtung aktiviert.
Jeder Schlüssel enthält eine elektronische Vorrichtung,
die das Signal moduliert, das beim Anlassen von einer im
Zündschloss eingebauten Antenne abgegeben wird.
Dieses Signal ist ein „Kennwort“, das sich bei jedem
Anlassen ändert. Daran erkennt die Elektronik den
Schlüssel und gestattet das Anlassen.
BETRIEB
Bei jedem Anlassvorgang, wenn der Zündschlüssel auf
MAR gedreht wird, sendet das Fiat CODE-System einen
Erkennungscode an die Motorsteuerung, um die
Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes erfolgt nur,
wenn das Fiat CODE-System den ihm vom Zündschlüssel
gesandten Code erkannte.
Bei Drehung des Zündschlüssels auf STOP deaktiviert
das Fiat CODE-System die Funktionen der
Motorkontrollsteuerung.
Wird der Code während dem Motorstart nicht korrekt
erkannt, leuchtet auf der Instrumententafel eine
Kontrollleuchte
Y.
BEDEUTUNG DER SYMBOLE
An einigen Bauteilen Ihres Fahrzeugs oder in ihrer Nähe
sind kleine farbige Schilder angebracht, die durch Symbole
Ihre Aufmerksamkeit erwecken sollen und auf wichtige
Vorsichtsmaßnahmen hinweisen, die der Benutzer
gegenüber dem entsprechenden Bauteil einhalten muss.
Ein alle Symbole zusammenfassendes Schild befindet sich
unter der Motorhaube – Abb. 2.
F0U003AbAbb. 2
INHALTSVER-ZEICHNIS
TECHNISCHE
DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
4
001-028 PUNTO Abarth D 1ed 8-02-2012 13:38 Pagina 4

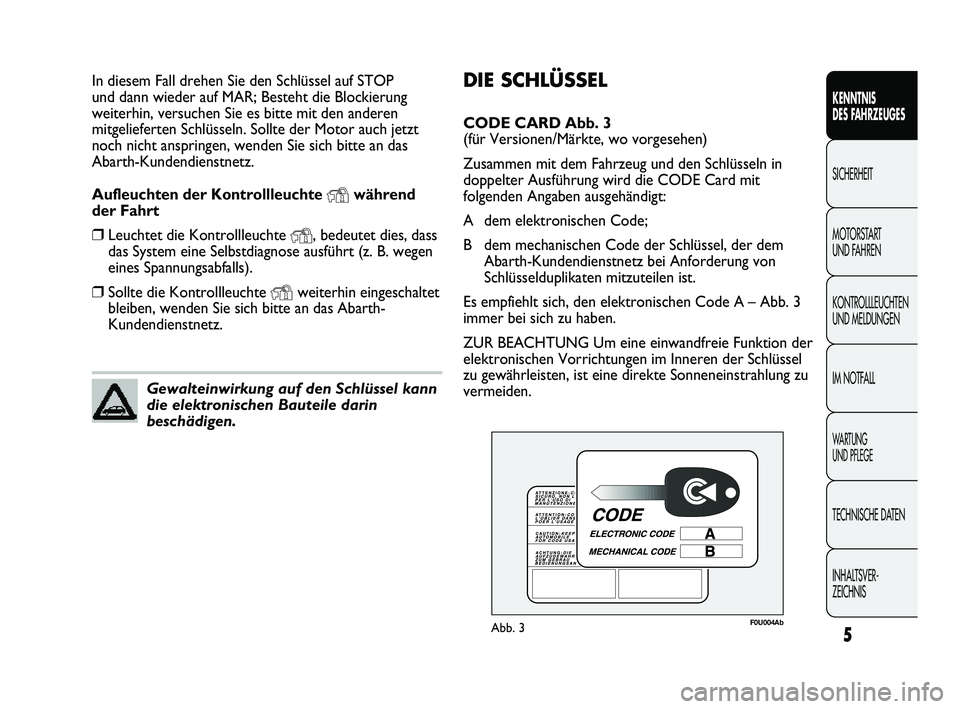

DIE SCHLÜSSEL
CODE CARD Abb. 3
(für Versionen/Märkte, wo vorgesehen)
Zusammen mit dem Fahrzeug und den Schlüsseln in
doppelter Ausführung wird die CODE Card mit
folgenden Angaben ausgehändigt:
A dem elektronischen Code;
B dem mechanischen Code der Schlüssel, der demAbarth-Kundendienstnetz bei Anforderung von
Schlüsselduplikaten mitzuteilen ist.
Es empfiehlt sich, den elektronischen Code A – Abb. 3
immer bei sich zu haben.
ZUR BEACHTUNG Um eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren der Schlüssel
zu gewährleisten, ist eine direkte Sonneneinstrahlung zu
vermeiden.
In diesem Fall drehen Sie den Schlüssel auf STOP
und dann wieder auf MAR; Besteht die Blockierung
weiterhin, versuchen Sie es bitte mit den anderen
mitgelieferten Schlüsseln. Sollte der Motor auch jetzt
noch nicht anspringen, wenden Sie sich bitte an das
Abarth-Kundendienstnetz.
Aufleuchten der Kontrollleuchte
Ywährend
der Fahrt
❒Leuchtet die Kontrollleuchte Y, bedeutet dies, dass
das System eine Selbstdiagnose ausführt (z. B. wegen
eines Spannungsabfalls).
❒Sollte die Kontrollleuchte Yweiterhin eingeschaltet
bleiben, wenden Sie sich bitte an das Abarth-
Kundendienstnetz.
Gewalteinwirkung auf den Schlüssel kann
die elektronischen Bauteile darin
beschädigen.
F0U004AbAbb. 3
INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
5
001-028 PUNTO Abarth D 1ed 8-02-2012 13:38 Pagina 5

6
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER-ZEICHNIS
F0U005AbAbb. 4

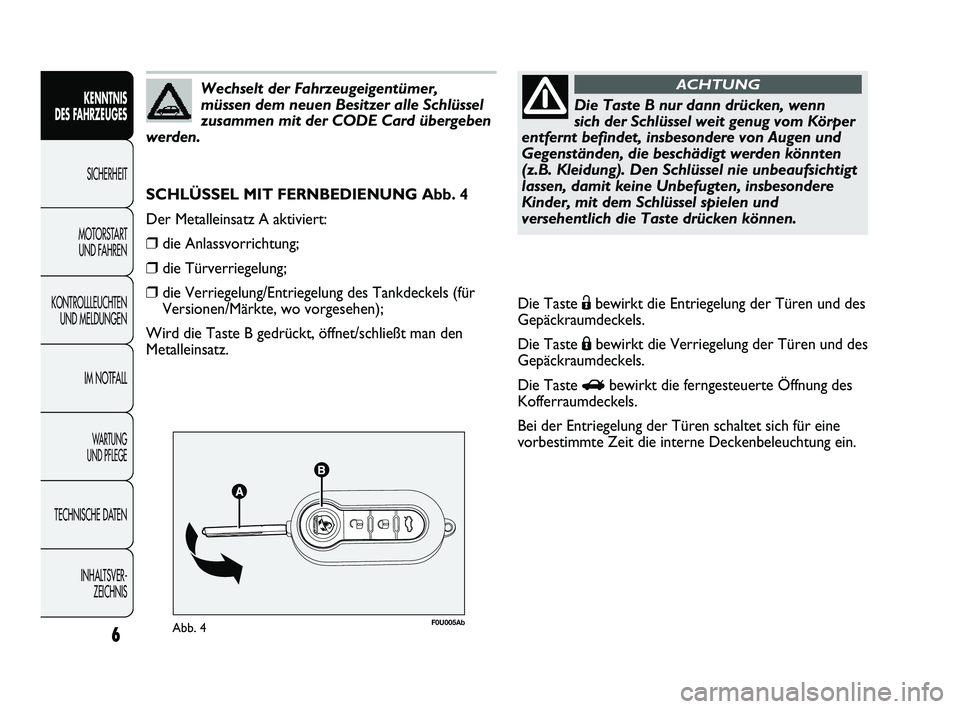

SCHLÜSSEL MIT FERNBEDIENUNG Abb. 4
Der Metalleinsatz A aktiviert:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒die Verriegelung/Entriegelung des Tankdeckels (für
Versionen/Märkte, wo vorgesehen);
Wird die Taste B gedrückt, öffnet/schließt man den
Metalleinsatz.
Wechselt der Fahrzeugeigentümer,
müssen dem neuen Besitzer alle Schlüssel
zusammen mit der CODE Card übergeben
werden.
Die Taste B nur dann drücken, wenn
sich der Schlüssel weit genug vom Körper
entfernt befindet, insbesondere von Augen und
Gegenständen, die beschädigt werden könnten
(z.B. Kleidung). Den Schlüssel nie unbeaufsichtigt
lassen, damit keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen und
versehentlich die Taste drücken können.
ACHTUNG
Die Taste Ëbewirkt die Entriegelung der Türen und des
Gepäckraumdeckels.
Die Taste Ábewirkt die Verriegelung der Türen und des
Gepäckraumdeckels.
Die Taste
Rbewirkt die ferngesteuerte Öffnung des
Kofferraumdeckels.
Bei der Entriegelung der Türen schaltet sich für eine
vorbestimmte Zeit die interne Deckenbeleuchtung ein.
001-028 PUNTO Abarth D 1ed 8-02-2012 13:39 Pagina 6
