sensor Abarth Punto 2012 Brugs- og vedligeholdelsesvejledning (in Danish)

174
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSELKONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
7,5
7,55
5
10 5
20
20
20
20
5
5
7,5
1
8
13 2
5
11 4
6
14 7
12 3
10
SIKRINGSOVERSIGT
Centralboks i instrumentpanel fig. 157
STRØMBRUGERE SIKRING AMPERE
Nærlys i højre side
Nærlys i venstre side, lygteregulator
Forsyning til relæ for motorsikringsboks
og relæ for bodycomputerens styreenhed
Loftslampe, bagagerumslampe, belysning i handskerum
Strømforsyning + batteri til EOBD-diagnosestik, styreenhed til
automatisk klimaanlæg, alarmsirene, autoradio, Blue&Me™-styreenhed\
Forsyning til instrumentgruppe, kontakt på bremsepedal
(N.O. kontakt), tredje stoplys
Motor til aflåsning/oplåsning af døre, motor til aktivering af \
deadlock, motor
til oplåsning af bagklap
Elektropumpe for front- og bagrudevasker
Motor til eldrevet rude i fordøren i førersiden
Motor til eldrevet rude i fordøren i passagersiden
Forsyning til belysning af kontrolpanel, styreenhed for registrering af dæktryk
TPMS, bevægelse af de eldrevne sidespejle, styreenhed for eldrevet soltag, stik til
telematisk information – my-port, indvendigt elektrokromt spejl
Instrumentgruppe
Forsyning til kontakt på bremsepedal (N.O. kontakt), kontakt på \
koblingspedal,
indvendigt varmeapparat, styreenhed for Blue&Me™, forberedelse for au\
toradio,
styreenhed til voltage stabilizer, baklys på bageste kofanger, sensor\
på
bremseforstærker, relæ for motorsikringsboks
151-182 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:56 Pagina 174

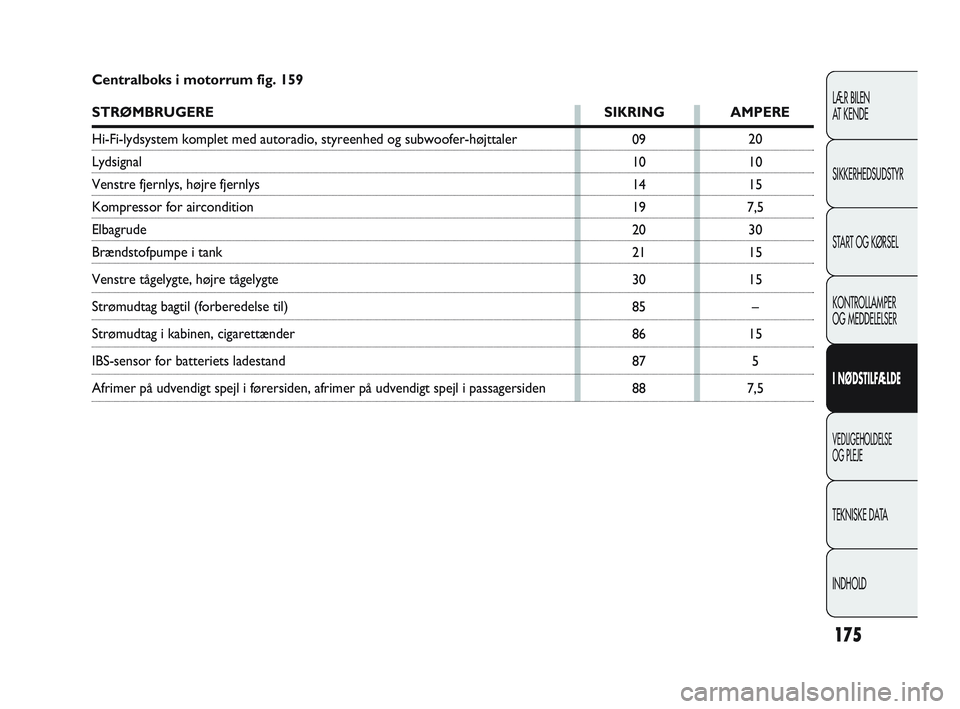

Centralboks i motorrum fig. 159
STRØMBRUGERESIKRING AMPERE
Hi-Fi-lydsystem komplet med autoradio, styreenhed og subwoofer-højtta\
ler
Lydsignal
Venstre fjernlys, højre fjernlys
Kompressor for aircondition
Elbagrude
Brændstofpumpe i tank
Venstre tågelygte, højre tågelygte
Strømudtag bagtil (forberedelse til)
Strømudtag i kabinen, cigarettænder
IBS-sensor for batteriets ladestand
Afrimer på udvendigt spejl i førersiden, afrimer på udvendigt s\
pejl i passagersiden
175
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
09
10
14
19
20
21
30
85
86
87
88 20
10
15
7,5 30
15
15
–
15 5
7,5
151-182 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:56 Pagina 175

177
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

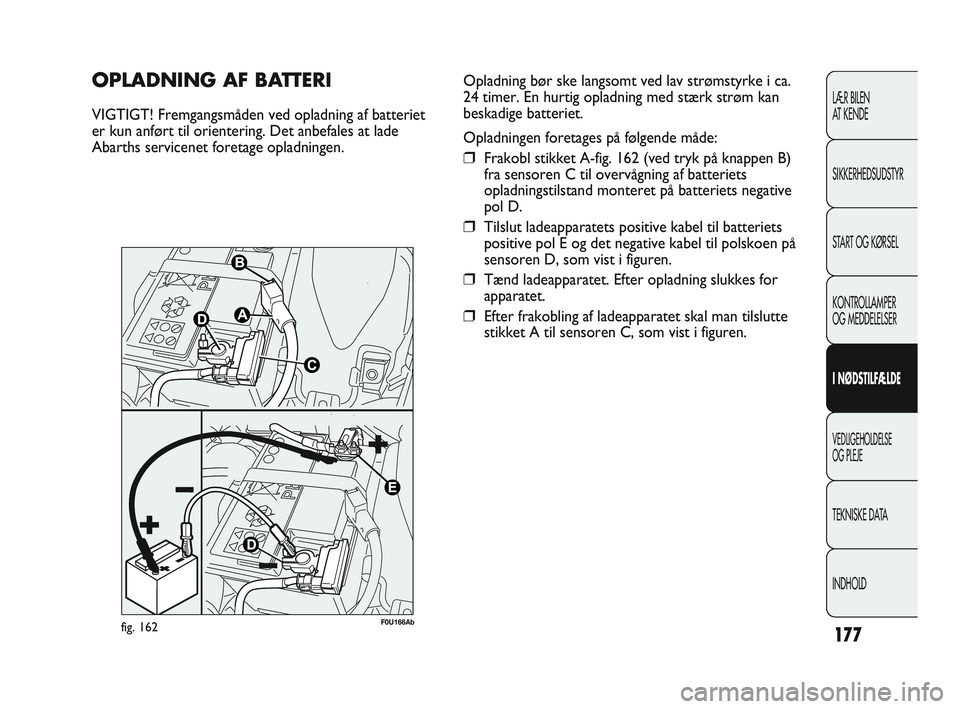

OPLADNING AF BATTERI
VIGTIGT! Fremgangsmåden ved opladning af batteriet
er kun anført til orientering. Det anbefales at lade
Abarths servicenet foretage opladningen.
fig. 162F0U166Ab
Opladning bør ske langsomt ved lav strømstyrke i ca.
24 timer. En hurtig opladning med stærk strøm kan
beskadige batteriet.
Opladningen foretages på følgende måde:
❒Frakobl stikket A-fig. 162 (ved tryk på knappen B)
fra sensoren C til overvågning af batteriets
opladningstilstand monteret på batteriets negative
pol D.
❒Tilslut ladeapparatets positive kabel til batteriets
positive pol E og det negative kabel til polskoen på
sensoren D, som vist i figuren.
❒Tænd ladeapparatet. Efter opladning slukkes for
apparatet.
❒Efter frakobling af ladeapparatet skal man tilslutte
stikket A til sensoren C, som vist i figuren.
151-182 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:56 Pagina 177

260
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSELKONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD

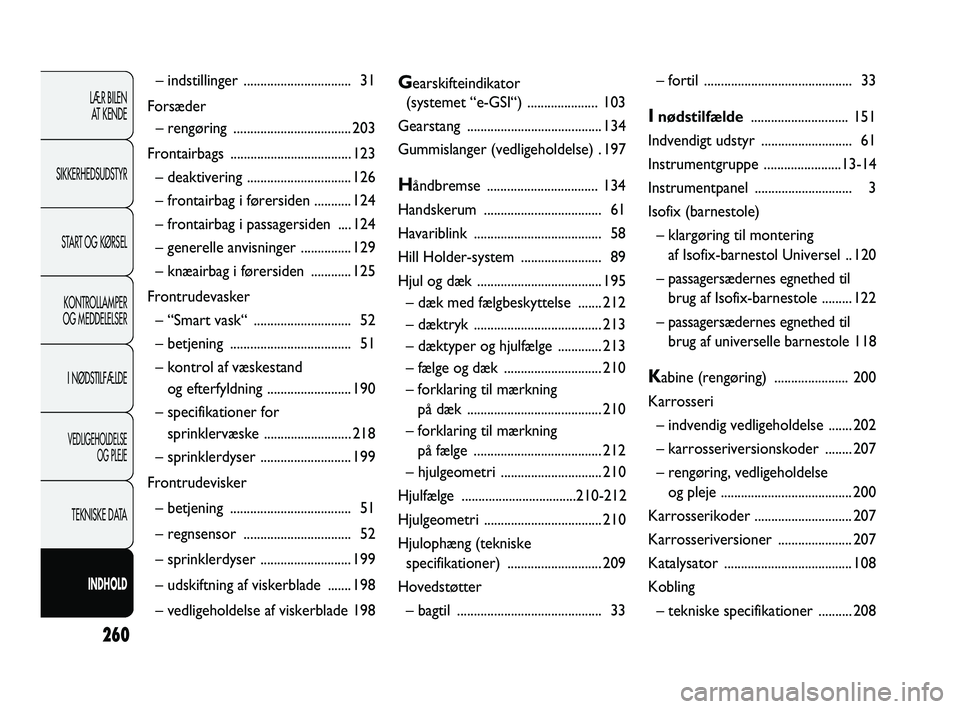

– indstillinger ................................ 31
Forsæder – rengøring ................................... 203
Frontairbags .................................... 123
– deaktivering ............................... 126
– frontairbag i førersiden ........... 124
– frontairbag i passagersiden .... 124
– generelle a nvisninger ............... 129
– knæairbag i førersiden ............ 125
Frontrudevasker – “Smart vask“ ............................. 52
– betjening .................................... 51
– kontrol af væskestand og efterfyldning ......................... 190
– specifikationer for sprinklervæske .......................... 218
– sprinklerdyser ........................... 199
Frontrudevisker – betjening .................................... 51
– regnsensor ................................ 52
– sprinklerdyser ........................... 199
– udskiftning af viskerblade ....... 198
– vedligeholdelse af viskerblade 198Gearskifteindikator
(systemet “e -GSI“) ..................... 103
Gearstang ........................................ 134
Gummislanger (vedligeholdelse) . 197
Håndbremse ................................. 134
Handskerum ................................... 61
Havariblink ...................................... 58
Hill Holder-system ........................ 89
Hjul og dæk ..................................... 195
– dæk med fælgbeskyttel se ....... 212
– dæktryk ...................................... 213
– dæktyper og hjulfælge ............. 213
– fælge og dæk ............................. 210
– forklaring til mærkning på dæk ........................................ 210
– forklaring til mærkning på fæl ge ...................................... 212
– hjulgeometri .............................. 210
Hjulfælge .................................. 210-212
Hjulgeometri ................................... 210
Hjulophæng (tekniske specifikationer) ............................ 209
Hovedstøtter – bagtil ........................................... 33– fortil ............................................
33
Inødstilfælde ............................. 151
Indvendigt udstyr ........................... 61
Instrumentgruppe .......................13-14
Instrumentpanel ............................. 3
Isofix (barnestole) – klargøring til montering af Isofix-barnestol Universel .. 120
– passagersædernes egnethed til brug af Iso fix-barnestole ......... 122
– passagersædernes egnethed til brug af universelle barnestole 118
Kabine (ren gøring) ...................... 200
Karrosseri – indvendig ved ligeholdelse ....... 202
– karrosserivers ionskoder ........ 207
– rengøring, vedligeholdelse og pleje ....................................... 200
Karrosserikoder ............................. 207
Karrosseriversioner ...................... 207
Katalysator ...................................... 108
Kobling – tekniske specifikationer .......... 208
257-266 PUNTO Abarth DK 1ed 8-02-2012 16:25 Pagina 260
