KENTEKENPLAATVERLICHTING
Gloeilamp vervangen:
❒verwijder het lampenglas A-fig. 150 op het door de
pijl aangegeven punt;
❒maak de lamp fig. 151 los uit de veercontacten aan
de zijkant en vervang hem; controleer of de nieuwe
lamp goed vastzit in de veercontacten;
❒monteer het geklemde lampenglas.
F0U152Abfig. 150F0U153Abfig. 151
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 167

168
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
F0U154Abfig. 152
GLOEILAMP
INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbehorende vermogen
de paragraaf „Gloeilamp vervangen”. PLAFONDVERLICHTING VOOR
Gloeilampen vervangen:
❒maak het plafondlampje A-fig. 152 op de door de
pijlen aangegeven punten los;
❒open het beschermdeksel B-fig. 153;
❒maak de lampen C-fig. 153 los uit de veercontacten
aan de zijkant en vervang ze; controleer of de
nieuwe lampen goed vastzitten in de veercontacten;
❒sluit het beschermdeksel B-fig. 153 en plaats het
plafondlampje A-fig. 152 in de zitting; controleer of
het goed geborgd is.
F0U155Abfig. 153
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 168

169
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U156Abfig. 154
BAGAGERUIMTEVERLICHTING fig. 154
Gloeilamp vervangen:
❒open de achterklep;
❒maak de lichtunit A op het door de pijl aangegeven
punt los;
❒open het beschermdeksel B en vervang de geklemde
lamp;
❒sluit het beschermdeksel B op het lampenglas;
❒monteer de lichtunit A door het eerst aan een zijde
in de juiste stand te plaatsen en vervolgens de andere
zijde aan te drukken, totdat de borging inklikt.
F0U159Abfig. 155
ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door zekeringen
beveiligd: de zekering brandt door bij een storing of bij
oneigenlijk gebruik van het systeem.
Als een elektrisch onderdeel niet werkt, controleer
dan eerst of de zekering niet is doorgebrand: de
verbindingsstrip A-fig. 155 mag niet onderbroken zijn.
Is dit wel het geval, dan moet u de zekering vervangen
door een exemplaar met dezelfde stroomsterkte
(zelfde kleur).
B zekering in goede staat;
C zekering met doorgebrande strip.
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 169

170
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
Vervang een defecte zekering nooit door
ander materiaal.
Als de zekering opnieuw doorbrandt,
wendt u dan tot het Abarth
Servicenetwerk.
ATTENTIE
Vervang een zekering nooit door een
zekering met een hogere stroomsterkte
(ampère): BRANDGEVAAR.
ATTENTIE
Als een hoofdzekering (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE) doorbrandt,
wendt u dan tot het Abarth Servicenetwerk.
ATTENTIE
Controleer, voordat u een zekering
vervangt, of de contactsleutel uit het
contactslot is genomen en alle stroomverbruikers
uitstaan en/of zijn uitgeschakeld.
ATTENTIE
Als een zekering van de
veiligheidssystemen (airbagsysteem,
remsysteem), de aandrijving van de auto
(motormanagementsysteem, regelsysteem van
de versnellingsbak) of de stuurinrichting
doorbrandt: wendt u tot het Abarth
Servicenetwerk.
ATTENTIE
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 170

171
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U160Abfig. 156
F0U161Abfig. 157

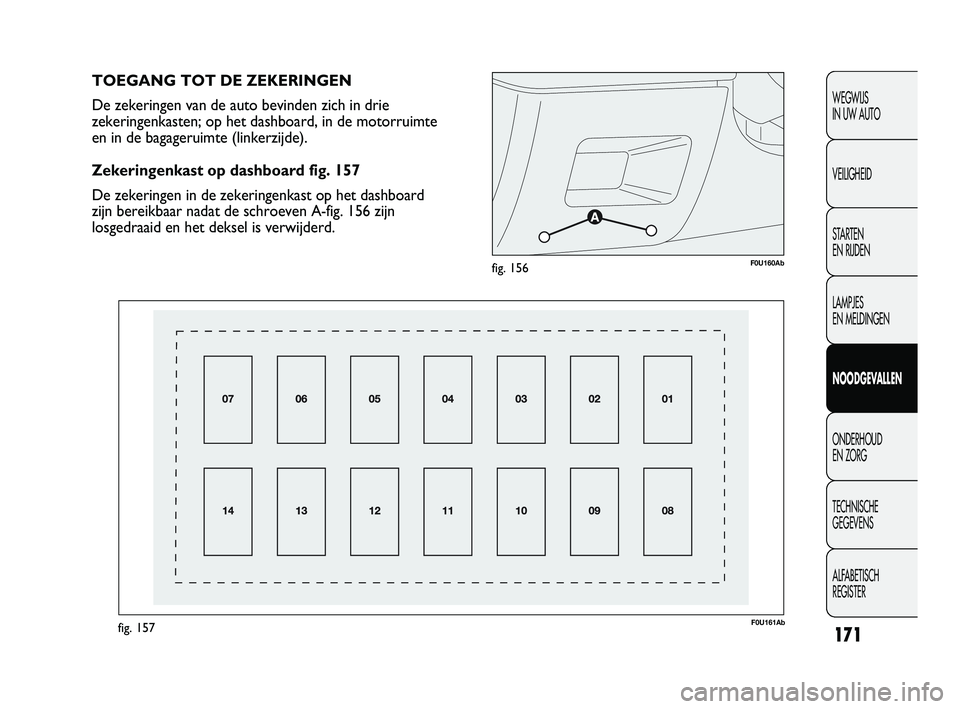

TOEGANG TOT DE ZEKERINGEN
