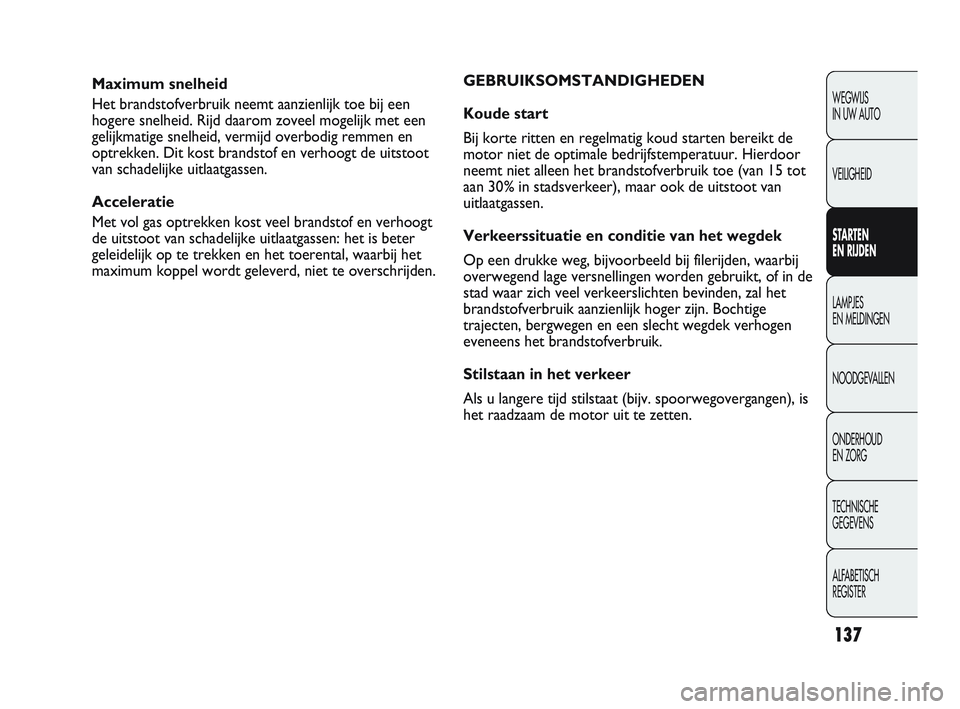

Maximum snelheid
Het brandstofverbruik neemt aanzienlijk toe bij een
hogere snelheid. Rijd daarom zoveel mogelijk met een
gelijkmatige snelheid, vermijd overbodig remmen en
optrekken. Dit kost brandstof en verhoogt de uitstoot
van schadelijke uitlaatgassen.
Acceleratie
Met vol gas optrekken kost veel brandstof en verhoogt
de uitstoot van schadelijke uitlaatgassen: het is beter
geleidelijk op te trekken en het toerental, waarbij het
maximum koppel wordt geleverd, niet te overschrijden. GEBRUIKSOMSTANDIGHEDEN
Koude start
Bij korte ritten en regelmatig koud starten bereikt de
motor niet de optimale bedrijfstemperatuur. Hierdoor
neemt niet alleen het brandstofverbruik toe (van 15 tot
aan 30% in stadsverkeer), maar ook de uitstoot van
uitlaatgassen.
Verkeerssituatie en conditie van het wegdek
Op een drukke weg, bijvoorbeeld bij filerijden, waarbij
overwegend lage versnellingen worden gebruikt, of in de
stad waar zich veel verkeerslichten bevinden, zal het
brandstofverbruik aanzienlijk hoger zijn. Bochtige
trajecten, bergwegen en een slecht wegdek verhogen
eveneens het brandstofverbruik.
Stilstaan in het verkeer
Als u langere tijd stilstaat (bijv. spoorwegovergangen), is
het raadzaam de motor uit te zetten.
131-140 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:13 Pagina 137

138
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEV

ALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
WINTERBANDEN
Gebruik winterbanden die dezelfde maat hebben als de
standaard geleverde banden.
Bij het Abarth Servicenetwerk zijn WINTER-banden
205/45 R17"- 88Q (M+S) verkrijgbaar, die gebruikt
kunnen worden als de auto voornamelijk op
besneeuwde trajecten rijdt.
Houdt u voor de bandenmaat, de bandenspanning en
het type winterbanden exact aan de gegevens die staan
vermeld in de paragraaf „Wielen” in het hoofdstuk
„Technische gegevens”.
De specifieke eigenschappen van winterbanden
verminderen aanzienlijk als de profieldiepte minder is
dan 4 mm. In dat geval is het veiliger ze te vervangen.
Door de specifieke eigenschappen van winterbanden zijn
de prestaties onder niet-winterse omstandigheden of
wanneer er lange afstanden op de snelweg worden
gereden, minder dan die van de standaard gemonteerde
banden.
Beperk het gebruik van winterbanden tot die
omstandigheden waarvoor ze zijn goedgekeurd.
Bij winterbanden met de indicatie „Q”
mag niet sneller worden gereden dan
160 km/h; echter de lokaal geldende wettelijke
snelheidsbeperkingen moeten altijd worden
gerespecteerd.
ATTENTIE
BELANGRIJK Als u winterbanden gebruikt waarvan de
maximum toegestane snelheid lager is dan de
topsnelheid van de auto (met een marge van 5%), dan
dient u in het interieur van de auto een voor de
bestuurder duidelijk zichtbaar waarschuwingsplaatje te
plaatsen met de maximum toegestane snelheid wanneer
met die winterbanden wordt gereden (overeenkomstig
de EU-normen).
Monteer op alle vier de wielen dezelfde banden (zelfde
merk en profieldiepte) voor meer veiligheid tijdens het
rijden en remmen en voor een betere bestuurbaarheid.
Keer de draairichting van de banden niet om.
131-140 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:13 Pagina 138

139
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEV

ALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
SNEEUWKETTINGEN
Het gebruik van sneeuwkettingen is afhankelijk van de
voorschriften van het land waar wordt gereden. De
sneeuwkettingen mogen alleen op de voorwielen
gemonteerd worden (aangedreven wielen). Wij raden
u het gebruik aan van sneeuwkettingen uit het Abarth
Lineaccessori-programma. Controleer na enkele
tientallen meters rijden of de kettingen nog goed
gespannen zijn.
BELANGRIJK Geef bij gemonteerde sneeuwkettingen
voorzichtig gas om het doorslippen van de aangedreven
wielen te voorkomen of zoveel mogelijk te beperken.
Hierdoor wordt het breken van de kettingen
voorkomen en daarmee beschadiging van de carrosserie
en de mechanische onderdelen.
BELANGRIJK Gebruik dunne sneeuwkettingen met een
beperkte dikte van 7 mm.Op banden met bandenmaat 215/45
R17
"-91Y kunnen geen sneeuwkettingen
worden gemonteerd.
ATTENTIE
Beperk de snelheid als u sneeuwkettingen gebruikt; rijdt niet harder dan 50 km/h.
Vermijd kuilen, stoepranden en andere
obstakels en rijd, om de auto en het
wegdek niet te beschadigen, geen lange
stukken op sneeuwvrije wegen.
ATTENTIE
131-140 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:13 Pagina 139

140
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEV

ALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
❒smeer de wisserrubbers van de ruitenwissers en
achterruitwisser in met talkpoeder en laat ze los
van de ruit staan;
❒zet de ruiten een klein stukje open;
❒dek de auto af met een stoffen of een ademende
kunststof hoes. Gebruik geen dichte plastic hoes,
omdat het in en op de auto aanwezige vocht dan
niet kan verdampen;
❒breng de bandenspanning 0,5 bar boven de normaal
voorgeschreven spanning en controleer deze
regelmatig;
❒als u de accukabels niet loskoppelt, moet de lading
iedere maand gecontroleerd worden; laad de accu
op als de optische meter een donkere kleur heeft
zonder groen middenstuk;
❒tap het koelsysteem van de motor niet af.
BELANGRIJK Als de auto is uitgerust met een
diefstalalarm, schakel dan het alarm uit met de
afstandsbediening.
AUTO LANGERE TIJD STALLEN
Tref de volgende maatregelen als de auto langer dan een
maand niet wordt gebruikt:
❒zet de auto in een overdekte, droge en goed
geventileerde ruimte;
❒schakel een versnelling in;
❒zorg ervoor dat de handrem niet is aangetrokken;
❒maak de minkabel van de accu los en controleer de
acculading. Gedurende het stallen moet deze
controle iedere drie maanden worden herhaald.
Laad de accu op als de optische meter een donkere
kleur heeft zonder een groen middenstuk;
❒maak de gespoten plaatdelen schoon en behandel ze
met een beschermende was;
❒reinig en conserveer de glimmende metalen delen
met daarvoor geschikte middelen;
131-140 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:13 Pagina 140

141
LAMPJES EN MELDINGEN
ALGEMENE OPMERKINGEN
Het branden van enkele lampjes/symbolen gaat gepaard
met een specifiek bericht en/of een akoestisch signaal.
Deze meldingen zijn beknopt en uit voorzorg en moeten
als een aanvulling worden gezien en niet als alternatief
voor de informatie in dit Instructieboek. Wij raden
u daarom aan dit Instructieboek goed door te lezen.
Houdt u bij een storing altijd aan de aanwijzingen die in
dit hoofdstuk beschreven worden.
BELANGRIJK De storingsmeldingen die op het
instelbare multifunctionele display verschijnen, zijn
onderverdeeld in twee categorieën: ernstige storingen
en minder ernstige storingen.
De meldingen voor ernstige storingen worden langdurig
„cyclisch” herhaald.
De meldingen voor minder ernstige storingen worden
gedurende een kortere tijd „cyclisch” herhaald.
U kunt de weergavecyclus van beide categorieën
onderbreken door op de knop MENU ESC te drukken.
De lampjes op het instrumentenpaneel blijven branden,
totdat de oorzaak van de storing is verholpen.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERLAMPJES EN MELDINGEN
Als het lampje xtijdens het rijden gaat
branden (er verschijnt ook een melding
op het display), stop dan onmiddellijk en wendt
u tot het Abarth Servicenetwerk.
ATTENTIE
TE LAAG
REMVLOEISTOFNIVEAU (rood)
AANGETROKKEN HANDREM (rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje
doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het remvloeistofniveau in
het reservoir onder het minimum niveau is gedaald,
bijvoorbeeld door lekkage in het remsysteem.
Op het display verschijnt de bijbehorende melding.
x
Aangetrokken handrem
Het lampje gaat branden als de handrem wordt
aangetrokken.
Als de auto in beweging is, hoort u bij enkele
uitvoeringen ook een akoestisch signaal.
BELANGRIJK Als het lampje tijdens het rijden gaat
branden, controleer dan of de handrem niet is
aangetrokken.
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 141

142
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
STORING ABS (geel)
Als u de contactsleutel in stand MAR draait,
gaat het lampje branden. Na enkele seconden
moet het lampje doven.
Het lampje gaat branden als het systeem defect of niet
beschikbaar is. In dat geval blijft het remsysteem
normaal werken, maar zonder de mogelijkheden van het
ABS. Rijd voorzichtig verder en wendt u zo snel
mogelijk tot het Abarth Servicenetwerk.
Op het display verschijnt de bijbehorende melding.
>
STORING EBD (rood/geel)
Als bij een draaiende motor
tegelijkertijd de waarschuwingslampjes
xen >gaan branden, dan is er een storing in het
EBD-systeem of is het systeem niet beschikbaar; in dat
geval kunnen bij krachtig remmen de achterwielen
vroegtijdig blokkeren waardoor de auto kan gaan
slippen. Rijd direct zeer voorzichtig naar de dichtstbijzijnde
werkplaats van het Abarth Servicenetwerk om het
systeem te laten controleren.
Op het display verschijnt de bijbehorende melding.
>
x
STORING ESP
(geel)
Als u de contactsleutel in stand MAR draait,
gaat het lampje branden. Na enkele seconden
moet het lampje doven.
Storing in ESP/ASR
Als het lampje niet dooft of blijft branden tijdens het
rijden, dan is er een storing in het ESP/ASR-systeem.
Wendt u in dat geval zo snel mogelijk tot het Abarth
Servicenetwerk.
Op het display verschijnt de bijbehorende melding.
Opmerking Als het lampje knippert tijdens het rijden,
dan geeft dit aan dat het ESP in werking is getreden.
Storing Hill Holder
(voor bepaalde uitvoeringen/markten)
Als het lampje gaat branden, is er een storing in het Hill
Holder-systeem. Wendt u in dat geval zo snel mogelijk
tot het Abarth Servicenetwerk.
Op het display verschijnt de bijbehorende melding.
á
STORING AIRBAG (rood)
Als u de contactsleutel in stand MAR draait,
gaat het lampje branden. Na enkele seconden
moet het lampje doven.
Als het lampje continu blijft branden, geeft dit een
storing in het airbagsysteem aan.
Op het display verschijnt de bijbehorende melding.
¬
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 142

143
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
NIET OMGELEGDE VEILIGHEIDSGORDELS (rood)
Het lampje gaat continu branden als bij
stilstaande auto de veiligheidsgordel aan
bestuurderszijde niet goed is omgelegd.
Als de auto rijdt en de veiligheidsgordels voor zijn niet
goed omgelegd, dan gaat het lampje knipperen en klinkt
een akoestisch signaal (zoemer).
<
Als u de contactsleutel in stand MAR
draait en het lampje ¬gaat niet
branden of blijft branden tijdens het rijden, dan
is er mogelijk een storing in de veiligheidssystemen;
in dat geval kunnen de airbags of gordelspanners
niet geactiveerd worden bij een ongeval of, in
een zeer beperkt aantal gevallen, niet op de
juiste wijze geactiveerd worden. Voordat
u verder rijdt, dient u contact op te nemen met
het Abarth Servicenetwerk om het systeem
direct te laten controleren.
ATTENTIE
Een defect lampje ¬(lampje gedoofd)
wordt aangegeven doordat het lampje
voor de uitgeschakelde frontairbag aan
passagierszijde “langer dan de normale
4 seconden knippert.
ATTENTIE
Het lampje “geeft bovendien
eventuele storingen van het lampje ¬
aan. Dit wordt aangegeven door het langer
knipperen van het lampje “dan de normale 4
seconden. In dat geval kan het lampje ¬geen
storingen in de airbag-/gordelspannersystemen
aangeven. Voordat u verder rijdt, dient
u contact op te nemen met het Abarth
Servicenetwerk om het systeem direct te laten
controleren.
ATTENTIE
AIRBAG PASSAGIERSZIJDE UITGESCHAKELD (geel)
Het lampje
“brandt als de frontairbag aan
passagierszijde is uitgeschakeld.
Als u bij ingeschakelde frontairbag aan passagierszijde
de contactsleutel in stand MAR draait, gaat het lampje
“ongeveer 4 seconden branden en vervolgens
4 seconden knipperen. Hierna moet het lampje doven.
“
Het akoestische signaal (zoemer) van het SBR-systeem
(Seat Belt Reminder) kan alleen worden uitgeschakeld
door het Abarth Servicenetwerk.
Het systeem kan weer worden ingeschakeld via het
setup-menu.
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 143

144
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
TE LAGE MOTOROLIEDRUK (rood)
Als u de contactsleutel in stand MAR draait,
gaat het lampje branden. Het moet doven
zodra de motor is aangeslagen.
Het lampje gaat continu branden en er verschijnt een
melding op het display als de motoroliedruk
onvoldoende is.
v
Als het lampje vtijdens het rijden
gaat branden (er verschijnt ook een
melding op het display), zet dan onmiddellijk de
motor uit en wendt u tot het Abarth
Servicenetwerk.
ATTENTIE
STORING EOBD-SYSTEEM (geel)
Als u onder normale omstandigheden de
contactsleutel in stand MAR zet, dan gaat het
lampje branden. Het lampje moet doven als de motor is
gestart. Het lampje gaat eerst branden om de juiste
werking ervan aan te geven. Als het lampje blijft branden
of tijdens het rijden gaat branden:
❒ continu branden: duidt op een defect in het inspuit-
/ontstekingssysteem. Dit kan tot gevolg hebben dat
schadelijke uitlaatgasemissie toeneemt, de prestaties
verminderen, de auto slechter gaat rijden en het
brandstofverbruik toeneemt.
Op het display verschijnt de bijbehorende melding.
U kunt onder deze omstandigheden doorrijden zonder
te veel van de motor te eisen of met hoge snelheid te
rijden. Als lang met een brandend waarschuwingslampje
wordt doorgereden, kunnen beschadigingen ontstaan.
Wendt u zo snel mogelijk tot het Abarth
Servicenetwerk.
Het lampje dooft als de storing verdwijnt. De storing
wordt door het systeem in het geheugen opgeslagen.
❒ knipperend: duidt op een mogelijke beschadiging van
de katalysator (zie „EOBD-systeem” in het
hoofdstuk „Wegwijs in uw auto”).
U
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 144

145
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als u de contactsleutel in stand MAR
draait en het lampje Ugaat niet
branden of het gaat branden of knipperen
tijdens het rijden (er verschijnt ook een melding
op het display), wendt u dan zo snel mogelijk
tot het Abarth Servicenetwerk. De werking van
het lampje U kan met speciale apparatuur
door de verkeerspolitie gecontroleerd worden.
Houdt u aan de wetgeving van het land waarin
u rijdt.
ATTENTIE
Als het lampje knippert, moet het gaspedaal minder diep
worden ingetrapt om het motortoerental te verlagen
totdat het lampje stopt met knipperen; u kunt met
matige snelheid doorrijden waarbij rij-omstandigheden
moeten worden vermeden die kunnen leiden tot het
opnieuw gaan knipperen van het lampje. Wendt u zo
snel mogelijk tot het Abarth Servicenetwerk. TE HOGE
KOELVLOEISTOFTEMPERATUUR
(rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje
doven. Het lampje gaat branden als de motor te warm
is. Als het lampje gaat branden, moeten de volgende
maatregelen worden genomen:
❒ bij normale rij-omstandigheden: stop de auto, zet de
motor uit en controleer of het niveau van de
koelvloeistof in het reservoir onder het MIN-
merkteken staat. Als dat het geval is, wacht dan
enkele minuten zodat de motor kan afkoelen, open
vervolgens langzaam en voorzichtig de dop, vul
koelvloeistof bij en controleer of de koelvloeistof
tussen het MIN- en MAX-merkteken op het
reservoir staat. Controleer ook of er geen vloeistof
weglekt. Als bij het starten van de motor het lampje
opnieuw gaat branden, wendt u dan tot het Abarth
Servicenetwerk.
❒ Als de auto onder zware bedrijfsomstandigheden
wordt gebruikt (bijvoorbeeld het trekken van een
aanhanger bergopwaarts of met volbeladen auto):
verlaag de snelheid en zet, als het lampje blijft
branden, de auto stil. Wacht 2 tot 3 minuten met
draaiende motor en geef iets gas voor een snellere
circulatie van de koelvloeistof. Zet vervolgens de
motor uit. Controleer het vloeistofniveau zoals
hiervoor beschreven.
ç
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 145

146
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
BELANGRIJK Bij zware bedrijfsomstandigheden is het
raadzaam de motor enkele minuten te laten draaien met
iets ingetrapt gaspedaal voordat u de motor uitzet.
Op het display verschijnt de bijbehorende melding.
BRANDSTOFRESERVE (geel)Als u de contactsleutel in stand MAR draait,
gaat het lampje branden. Na enkele seconden
moet het lampje doven.
Het lampje gaat branden als er nog ongeveer 7 liter
brandstof aanwezig is.
BELANGRIJK Als het waarschuwingslampje knippert,
dan is er een storing in het systeem. Wendt u voor
controle van het systeem tot het Abarth
Servicenetwerk.
ç
MISTLAMPEN (groen) Het lampje gaat branden als de mistlampen
voor worden ingeschakeld.
5
BUITENVERLICHTING EN DIMLICHT (groen)
FOLLOW ME HOME (groen)
Buitenverlichting en dimlicht
Het lampje gaat branden als de buitenverlichting of het
dimlicht wordt ingeschakeld.
Follow me home
Het lampje gaat branden als dit systeem wordt gebruikt
(zie „Follow me home” in het hoofdstuk „Wegwijs in
uw auto”). Op het display verschijnt de bijbehorende
melding.
3
RICHTINGAANWIJZER RECHTS (groen – knipperend)
Het lampje gaat branden als de
richtingaanwijzerhendel omhoog wordt
gezet of, tegelijkertijd met het lampje van de
linker richtingaanwijzer, als de drukknop voor
de waarschuwingsknipperlichten wordt ingedrukt.
D
RICHTINGAANWIJZER LINKS (groen – knipperend)
Het lampje gaat branden als de
richtingaanwijzerhendel omlaag wordt
gezet of, tegelijkertijd met het lampje van de
rechter richtingaanwijzer, als de drukknop voor
de waarschuwingsknipperlichten wordt ingedrukt.
F
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 146
