Abarth Punto 2012 Libretto Uso Manutenzione (in Italian)

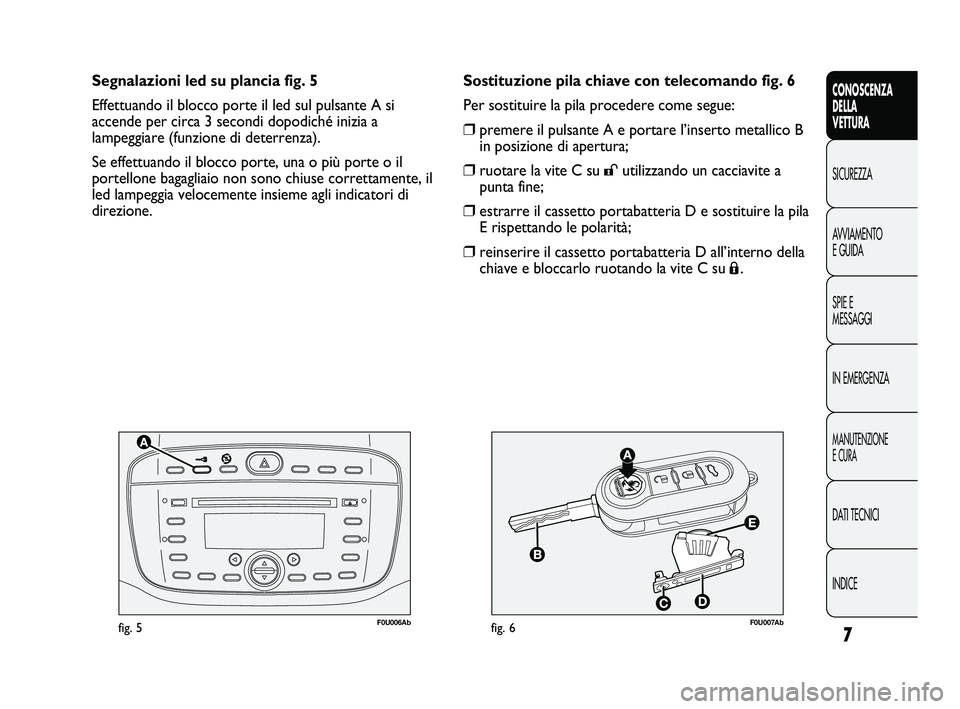

7
F0U006Abfig. 5F0U007Abfig. 6
Sostituzione pila chiave con telecomando fig. 6
Per sostituire la pila procedere come segue:
❒premere il pulsante A e portare l’inserto metallico B
in posizione di apertura;
❒ruotare la vite C su :utilizzando un cacciavite a
punta fine;
❒estrarre il cassetto portabatteria D e sostituire la pila
E rispettando le polarità;
❒reinserire il cassetto portabatteria D all’interno della
chiave e bloccarlo ruotando la vite C su
Á.
Segnalazioni led su plancia fig. 5
Effettuando il blocco porte il led sul pulsante A si
accende per circa 3 secondi dopodiché inizia a
lampeggiare (funzione di deterrenza).
Se effettuando il blocco porte, una o più porte o il
portellone bagagliaio non sono chiuse correttamente, il
led lampeggia velocemente insieme agli indicatori di
direzione.
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 7

Le pile esaurite sono nocive per
l’ambiente, pertanto devono essere
gettate negli appositi contenitori come
previsto dalle norme di legge oppure possono
essere consegnate alla Rete Assistenziale Abarth,

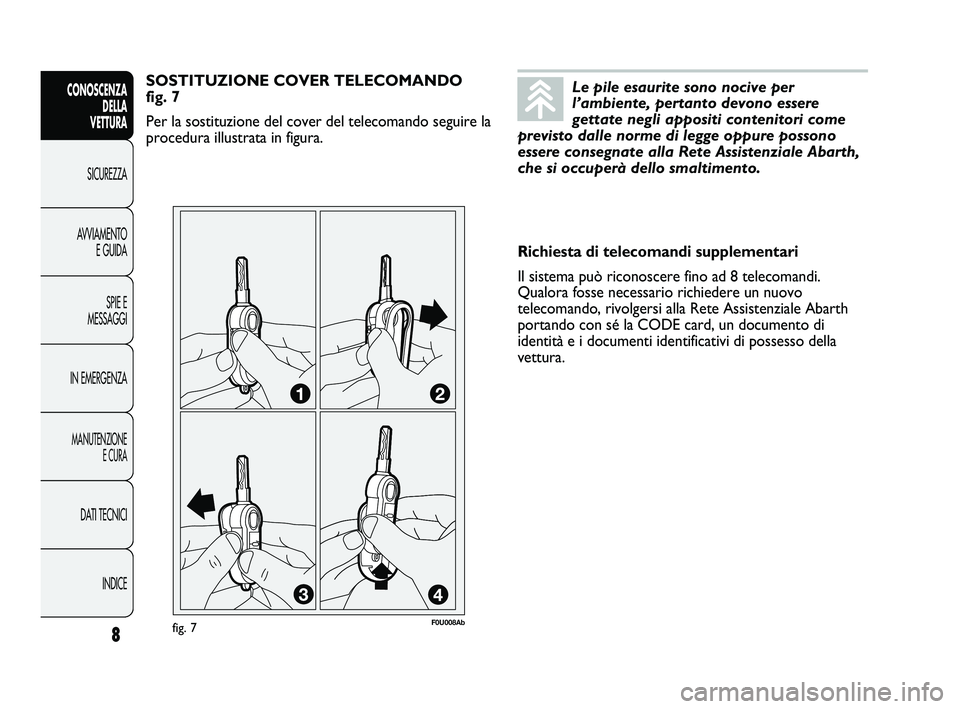

che si occuperà dello smaltimento.SOSTITUZIONE COVER TELECOMANDO
fig. 7
Per la sostituzione del cover del telecomando seguire la
procedura illustrata in figura.
Richiesta di telecomandi supplementari
Il sistema può riconoscere fino ad 8 telecomandi.
Qualora fosse necessario richiedere un nuovo
telecomando, rivolgersi alla Rete Assistenziale Abarth
portando con sé la CODE card, un documento di
identità e i documenti identificativi di possesso della
vettura.
fig. 7F0U008Ab
INDICE
DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI
AVVIAMENTO
E GUIDA
SICUREZZA
CONOSCENZA
DELLA
VETTURA
8
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 8

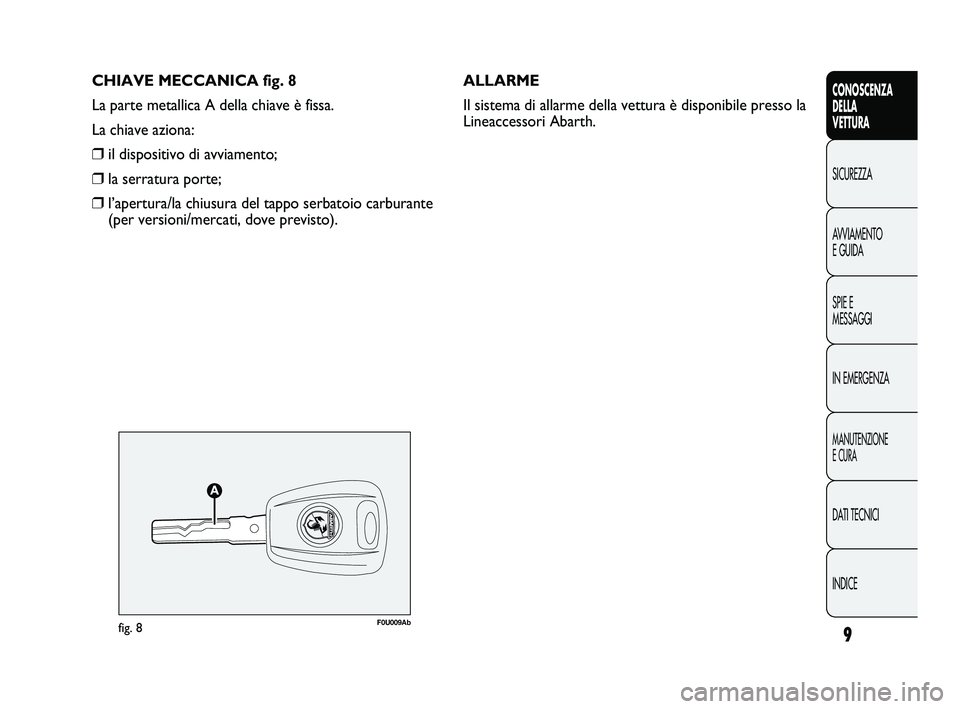

CHIAVE MECCANICA fig. 8
La parte metallica A della chiave è fissa.
La chiave aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/la chiusura del tappo serbatoio carburante
(per versioni/mercati, dove previsto).ALLARME
Il sistema di allarme della vettura è disponibile presso la
Lineaccessori Abarth.
fig. 8F0U009Ab
9
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 9

10
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

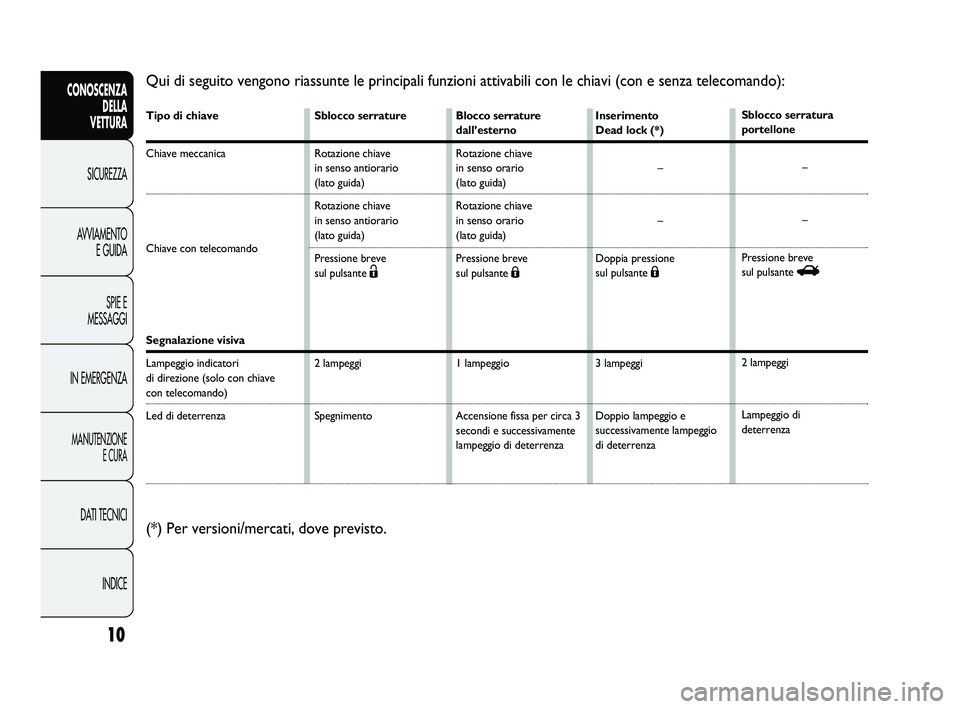

Qui di seguito vengono riassunte le principali funzioni attivabili con l\
e chiavi (con e senza telecomando):
Tipo di chiave
Chiave meccanica
Chiave con telecomando
Segnalazione visiva
Lampeggio indicatori
di direzione (solo con chiave
con telecomando)
Led di deterrenza
Sblocco serrature
Rotazione chiave
in senso antiorario
(lato guida)
Rotazione chiave
in senso antiorario
(lato guida)
Pressione breve
sul pulsante
Ë
2 lampeggi
Spegnimento Blocco serrature
dall’esterno
Rotazione chiave
in senso orario
(lato guida)
Rotazione chiave
in senso orario
(lato guida)
Pressione breve
sul pulsante
Á
1 lampeggio
Accensione fissa per circa 3
secondi e successivamente
lampeggio di deterrenzaInserimento
Dead lock (*)
–
–
Doppia pressione
sul pulsante
Á
3 lampeggi
Doppio lampeggio e
successivamente lampeggio
di deterrenza Sblocco serratura
portellone
–
–
Pressione breve
sul pulsante
R
2 lampeggi
Lampeggio di
deterrenza
(*) Per versioni/mercati, dove previsto.
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 10

11
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
fig. 9F0U010Ab
In caso di manomissione del dispositivo
di avviamento (ad es. un tentativo di
furto), farne verificare il funzionamento presso
la Rete Assistenziale Abarth prima di riprendere
la marcia.
ATTENZIONE
Scendendo dalla vettura togliere
sempre la chiave, per evitare che
qualcuno azioni inavvertitamente i comandi.
Ricordarsi di inserire il freno a mano. Se la
vettura è parcheggiata in salita, inserire la
prima marcia, mentre se la vettura è
posteggiata in discesa, inserire la retromarcia.
Non lasciare mai bambini sulla vettura
incustodita.
ATTENZIONE

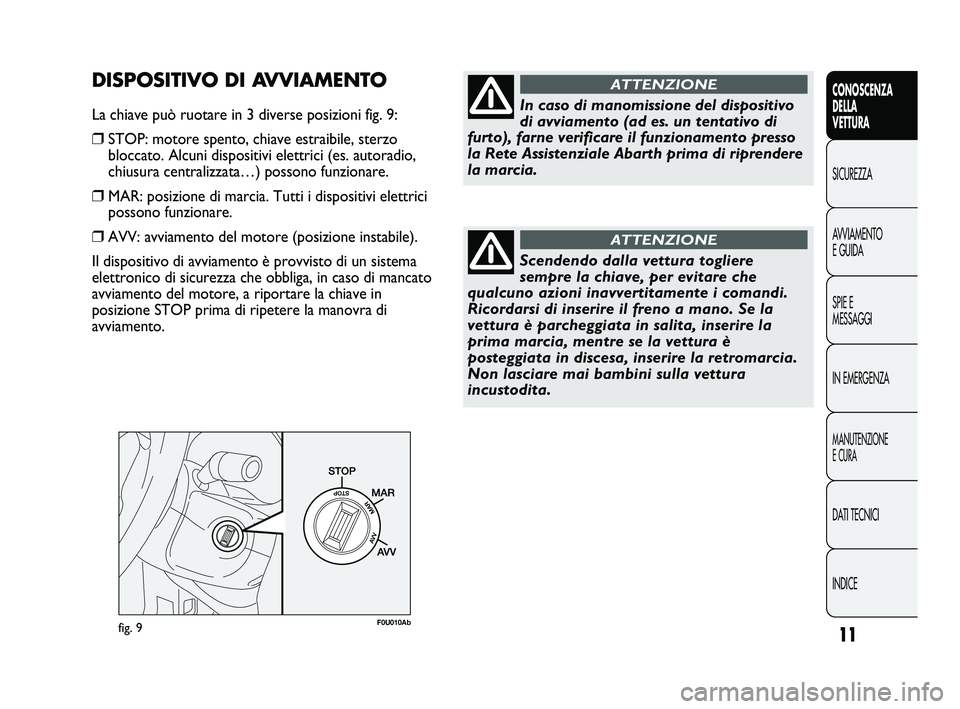

DISPOSITIVO DI AVVIAMENTO
La chiave può ruotare in 3 diverse posizioni fig. 9:
❒STOP: motore spento, chiave estraibile, sterzo
bloccato. Alcuni dispositivi elettrici (es. autoradio,
chiusura centralizzata…) possono funzionare.
❒MAR: posizione di marcia. Tutti i dispositivi elettrici
possono funzionare.
❒AVV: avviamento del motore (posizione instabile).
Il dispositivo di avviamento è provvisto di un sistema
elettronico di sicurezza che obbliga, in caso di mancato
avviamento del motore, a riportare la chiave in
posizione STOP prima di ripetere la manovra di
avviamento.
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 11

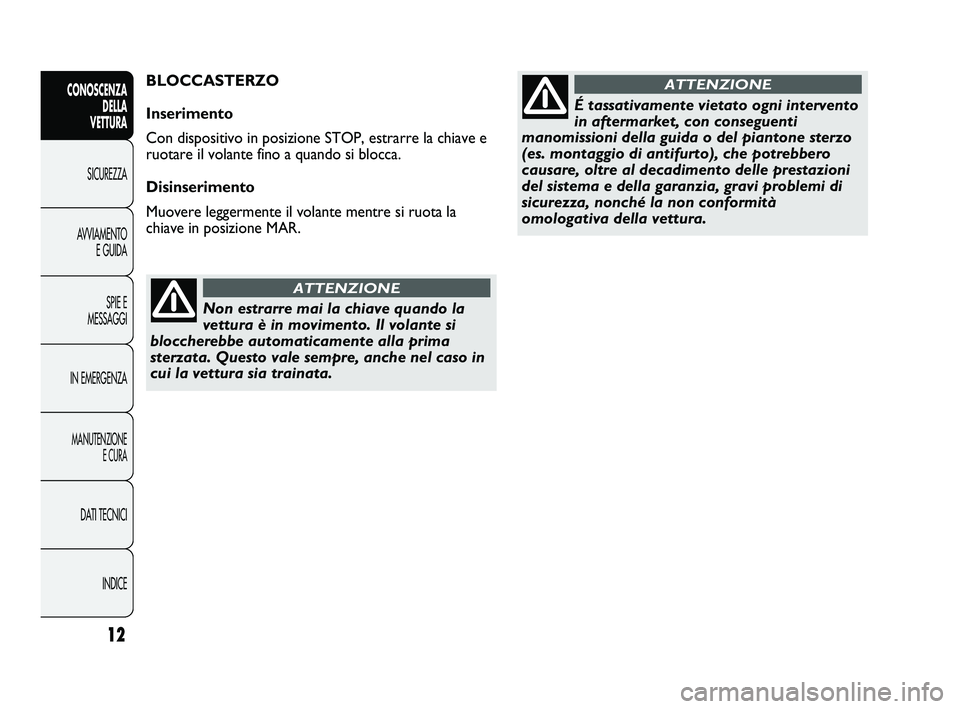

Non estrarre mai la chiave quando la
vettura è in movimento. Il volante si
bloccherebbe automaticamente alla prima
sterzata. Questo vale sempre, anche nel caso in
cui la vettura sia trainata.
ATTENZIONE
É tassativamente vietato ogni intervento
in aftermarket, con conseguenti
manomissioni della guida o del piantone sterzo
(es. montaggio di antifurto), che potrebbero
causare, oltre al decadimento delle prestazioni
del sistema e della garanzia, gravi problemi di
sicurezza, nonché la non conformità
omologativa della vettura.
ATTENZIONEBLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP, estrarre la chiave e
ruotare il volante fino a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre si ruota la
chiave in posizione MAR.
INDICE
DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI
AVVIAMENTO
E GUIDA
SICUREZZA
CONOSCENZA
DELLA
VETTURA
12
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 12

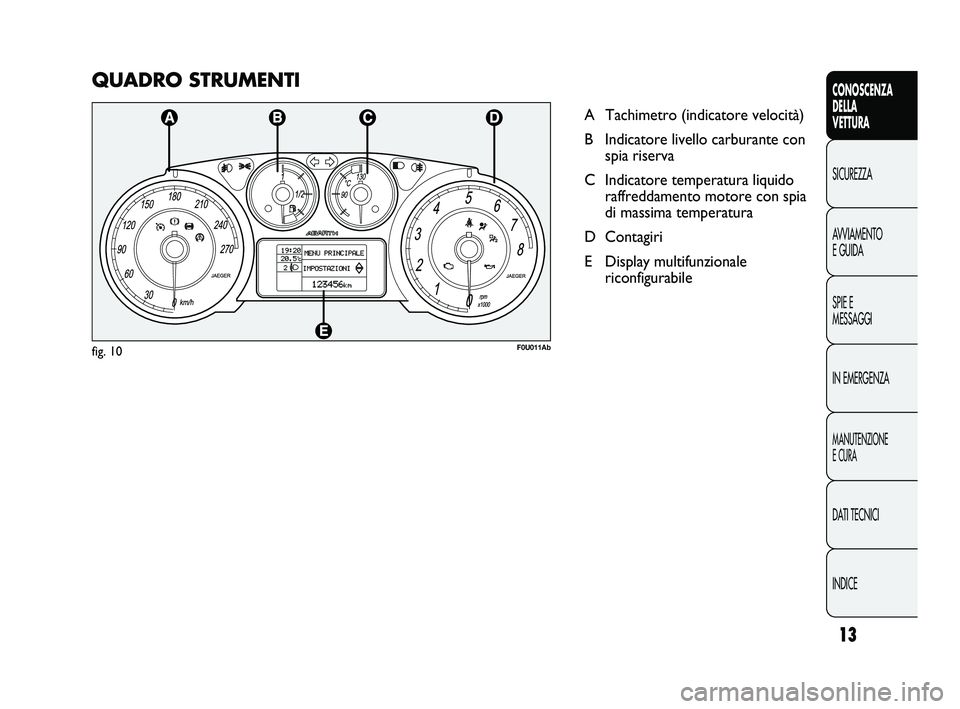

QUADRO STRUMENTI
A Tachimetro (indicatore velocità)
B Indicatore livello carburante conspia riserva
C Indicatore temperatura liquido raffreddamento motore con spia
di massima temperatura
D Contagiri
E Display multifunzionale riconfigurabile
F0U011Abfig. 10
INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
13
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 13

INDICE
DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI
AVVIAMENTO
E GUIDA
SICUREZZA
CONOSCENZA
DELLA
VETTURA
14

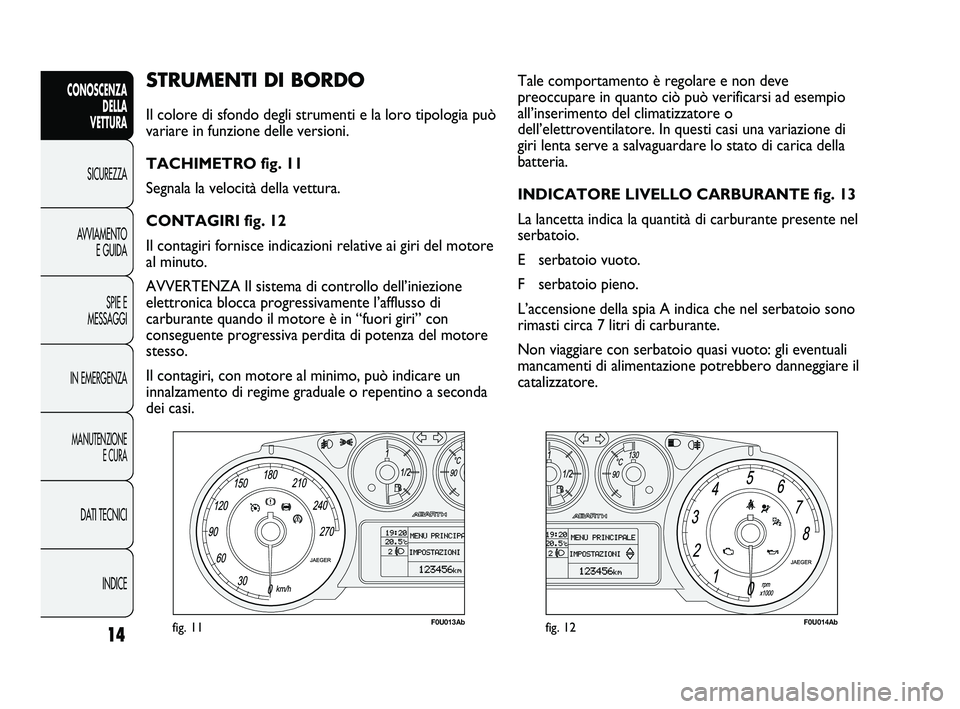

STRUMENTI DI BORDO
Il colore di sfondo degli strumenti e la loro tipologia può
variare in funzione delle versioni.
TACHIMETRO fig. 11
Segnala la velocità della vettura.
CONTAGIRI fig. 12
Il contagiri fornisce indicazioni relative ai giri del motore
al minuto.
AVVERTENZA Il sistema di controllo dell’iniezione
elettronica blocca progressivamente l’afflusso di
carburante quando il motore è in “fuori giri” con
conseguente progressiva perdita di potenza del motore
stesso.
Il contagiri, con motore al minimo, può indicare un
innalzamento di regime graduale o repentino a seconda
dei casi. Tale comportamento è regolare e non deve
preoccupare in quanto ciò può verificarsi ad esempio
all’inserimento del climatizzatore o
dell’elettroventilatore. In questi casi una variazione di
giri lenta serve a salvaguardare lo stato di carica della
batteria.
INDICATORE LIVELLO CARBURANTE fig. 13
La lancetta indica la quantità di carburante presente nel
serbatoio.
E serbatoio vuoto.
F serbatoio pieno.
L’accensione della spia A indica che nel serbatoio sono
rimasti circa 7 litri di carburante.
Non viaggiare con serbatoio quasi vuoto: gli eventuali
mancamenti di alimentazione potrebbero danneggiare il
catalizzatore.
fig. 12F0U014Abfig. 11F0U013Ab
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 14

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
15
F0U015Abfig. 13F0U016Abfig. 14

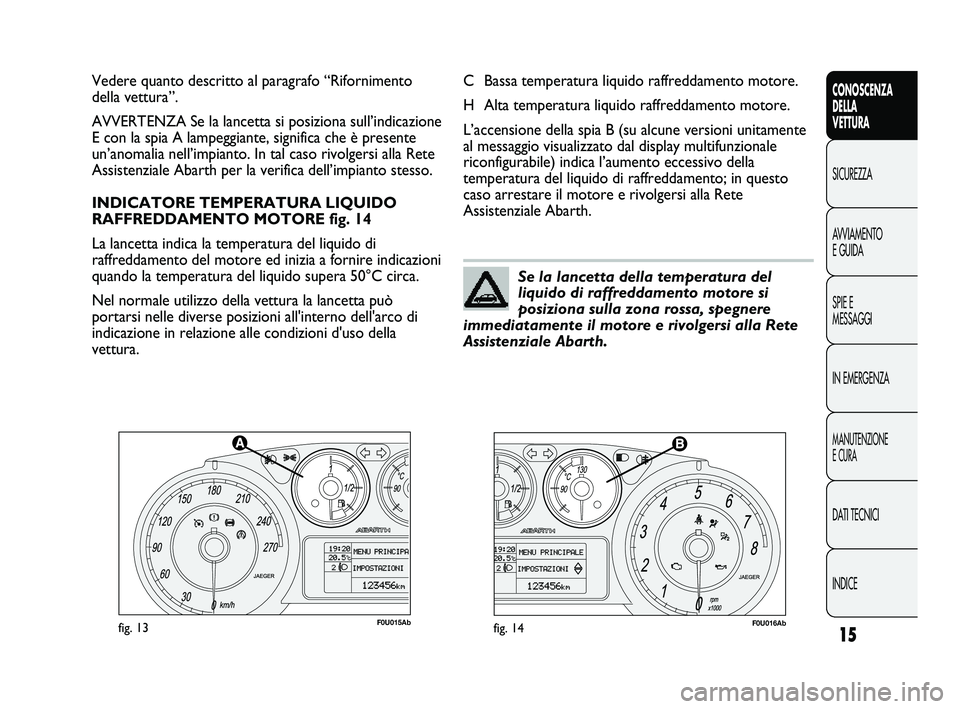

C Bassa temperatura liquido raffreddamento motore.
H Alta temperatura liquido raffreddamento motore.
L’accensione della spia B (su alcune versioni unitamente
al messaggio visualizzato dal display multifunzionale
riconfigurabile) indica l’aumento eccessivo della
temperatura del liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi alla Rete
Assistenziale Abarth.
Vedere quanto descritto al paragrafo “Rifornimento
della vettura”.
AVVERTENZA Se la lancetta si posiziona sull’indicazione
E con la spia A lampeggiante, significa che è presente
un’anomalia nell’impianto. In tal caso rivolgersi alla Rete
Assistenziale Abarth per la verifica dell’impianto stesso.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE fig. 14
La lancetta indica la temperatura del liquido di
raffreddamento del motore ed inizia a fornire indicazioni
quando la temperatura del liquido supera 50°C circa.
Nel normale utilizzo della vettura la lancetta può
portarsi nelle diverse posizioni all'interno dell'arco di
indicazione in relazione alle condizioni d'uso della
vettura.
Se la lancetta della temperatura del
liquido di raffreddamento motore si
posiziona sulla zona rossa, spegnere
immediatamente il motore e rivolgersi alla Rete
Assistenziale Abarth.
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 15

INDICE
DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI
AVVIAMENTO
E GUIDA
SICUREZZA
CONOSCENZA
DELLA
VETTURA
16fig. 15F0U2050i

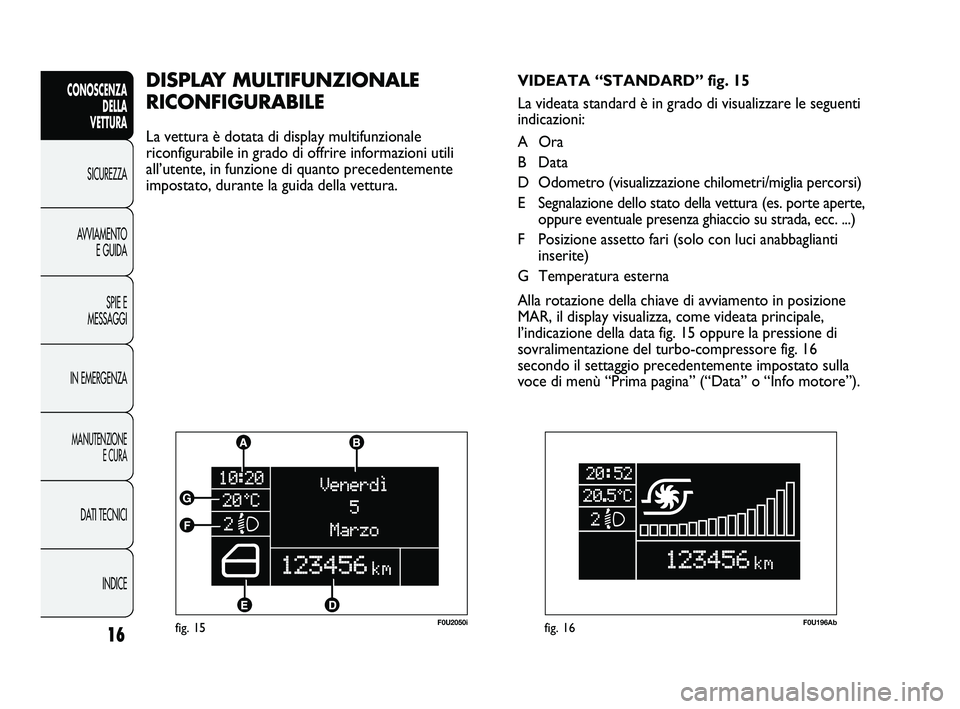

DISPLAY MULTIFUNZIONALE
RICONFIGURABILE
La vettura è dotata di display multifunzionale
riconfigurabile in grado di offrire informazioni utili
all’utente, in funzione di quanto precedentemente
impostato, durante la guida della vettura. VIDEATA “STANDARD” fig. 15
La videata standard è in grado di visualizzare le seguenti
indicazioni:
A Ora
B Data
D Odometro (visualizzazione chilometri/miglia percorsi)
E Segnalazione dello stato della vettura (es. porte aperte,
oppure eventuale presenza ghiaccio su strada, ecc. ...)
F Posizione assetto fari (solo con luci anabbaglianti inserite)
G Temperatura esterna
Alla rotazione della chiave di avviamento in posizione
MAR, il display visualizza, come videata principale,
l’indicazione della data fig. 15 oppure la pressione di
sovralimentazione del turbo-compressore fig. 16
secondo il settaggio precedentemente impostato sulla
voce di menù “Prima pagina” (“Data” o “Info motore”\
).
fig. 16F0U196Ab
