pojistky Abarth Punto 2012 Návod k použití a údržbě (in Czech)

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A PÉČE V NOUZI KONTROLKY
A HLÁŠENÍ STARTOVÁNÍ
MOTORU A JÍZDA BEZPEČNOST SEZNÁMENÍ
S VOZIDLEM
55

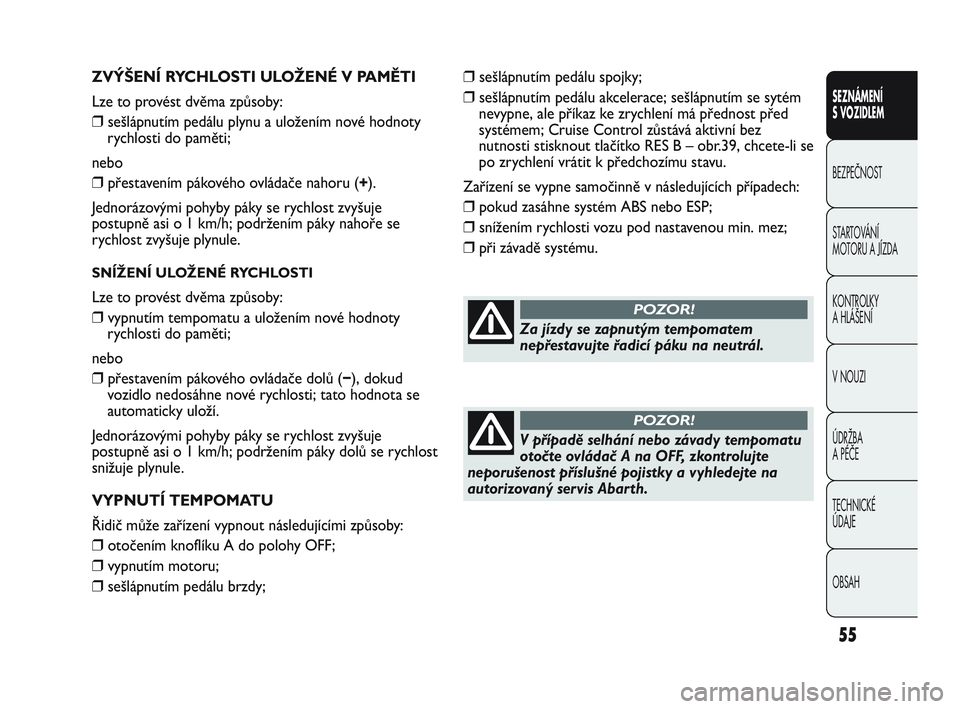

ZVÝŠENÍ RYCHLOSTI ULOŽENÉ V PAMĚTI
Lze to provést dvěma způsoby:
❒sešlápnutím pedálu plynu a uložením nové hodnoty
rychlosti do paměti;
nebo
❒ přestavením pákového ovládače nahoru (+ ).
Jednorázovými pohyby páky se rychlost zvyšuje
postupně asi o 1 km/h; podržením páky nahoře se
rychlost zvyšuje plynule.
SNÍŽENÍ ULOŽENÉ RYCHLOSTI
Lze to provést dvěma způsoby:
❒ vypnutím tempomatu a uložením nové hodnoty
rychlosti do paměti;
nebo
❒ přestavením pákového ovládače dolů ( −), dokud
vozidlo nedosáhne nové rychlosti; tato hodnota se
automaticky uloží.
Jednorázovými pohyby páky se rychlost zvyšuje
postupně asi o 1 km/h; podržením páky dolů se rychlost
snižuje plynule.
VYPNUTÍ TEMPOMATU
Řidič může zařízení vypnout následujícími \
způsoby:
❒ otočením knoflíku A do polohy OFF;
❒ vypnutím motoru;
❒ sešlápnutím pedálu brzdy; ❒
sešlápnutím pedálu spojky;
❒ sešlápnutím pedálu akcelerace; sešlápnutím se sytém
nevypne, ale příkaz ke zrychlení má přednost před
systémem; Cruise Control zůstává aktivní bez
nutnosti stisknout tlačítko RES B – obr.39, chcete-li se
po zrychlení vrátit k předchozímu stavu.
Zařízení se vypne samočinně v následujících př\
ípadech:
❒ pokud zasáhne systém ABS nebo ESP;
❒ snížením rychlosti vozu pod nastavenou min. mez;
❒ při závadě systému.
Za jízdy se zapnutým tempomatem
nepřestavujte řadicí páku na neutrál.
POZOR!
V případě selhání nebo závady tempomatu
otočte ovládač A na OFF, zkontrolujte
neporušenost příslušné pojistky a vyhledejte na
autorizovaný servis Abarth.
POZOR!
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 55

148
SEZNÁMENÍ S VOZIDLEM
BEZPEČNOST STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
OBSAH

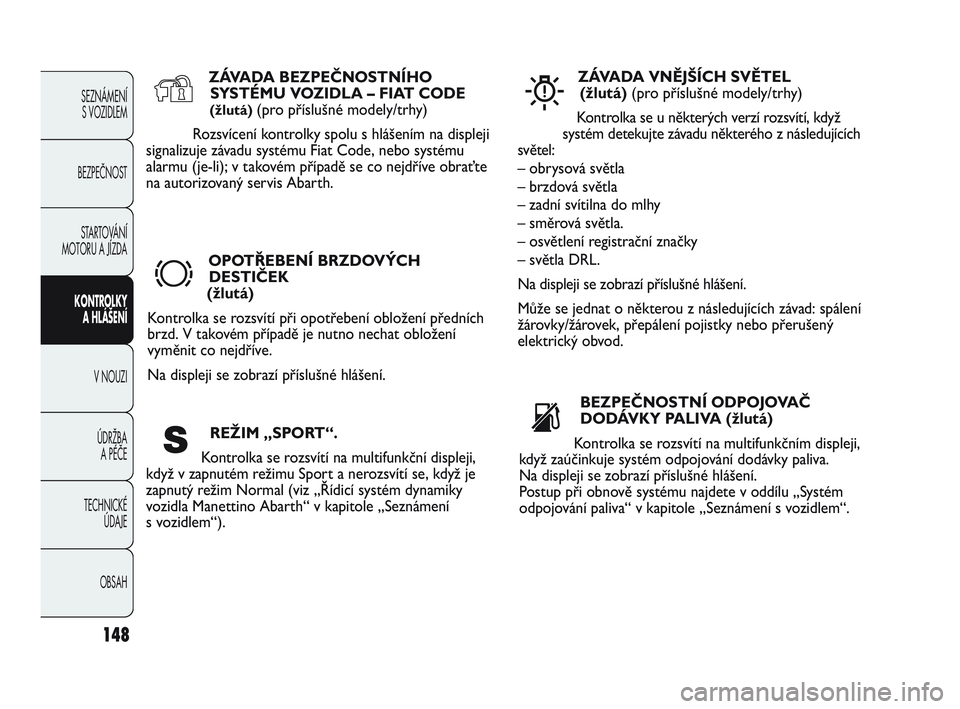

ZÁVADA BEZPEČNOSTNÍHO SYSTÉMU VOZIDLA – FIAT CODE
(žlutá)(pro příslušné modely/trhy)
Rozsvícení kontrolky spolu s hlášením na displeji
signalizuje závadu systému Fiat Code, nebo systému
alarmu (je-li); v takovém případě se co nejdříve obra\bte
na autorizovaný servis Abarth.Y
OPOTŘEBENÍ BRZDOVÝCH DESTIČEK
(žlutá)
Kontrolka se rozsvítí při opotřebení obložení předních
brzd. V takovém případě je nutno nechat obložení
vyměnit co nejdříve.
Na displeji se zobrazí příslušné hlášení.
d
ZÁVADA VNĚJŠÍCH SVĚTEL (žlutá) (pro příslušné modely/trhy)
Kontrolka se u některých verzí rozsvítí, když
systém detekujte závadu některého z následujících
světel:
– obrysová světla
– brzdová světla
– zadní svítilna do mlhy
– směrová světla.
– osvětlení registrační značky
– světla DRL.
Na displeji se zobrazí příslušné hlášení.
Může se jednat o některou z následujících závad: spálení
žárovky/žárovek, přepálení pojistky nebo přerušený
elektrický obvod.
W
BEZPEČNOSTNÍ ODPOJOVAČ DODÁVKY PALIVA (žlutá)
Kontrolka se rozsvítí na multifunkčním displeji,
když zaúčinkuje systém odpojování dodávky paliva.
Na displeji se zobrazí příslušné hlášení.
Postup při obnově systému najdete v oddílu „Systém
odpojování paliva“ v kapitole „Seznámení s vozidlem“.
sREŽIM „SPORT“.
Kontrolka se rozsvítí na multifunkční displeji,
když v zapnutém režimu Sport a nerozsvítí se, když je
zapnutý režim Normal (viz „Řídicí systém dynamiky
vozidla Manettino Abarth“ v kapitole „Seznámení
s vozidlem“).
S
141-150 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 148

171
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U160Abobr. 156
F0U161Abobr. 157

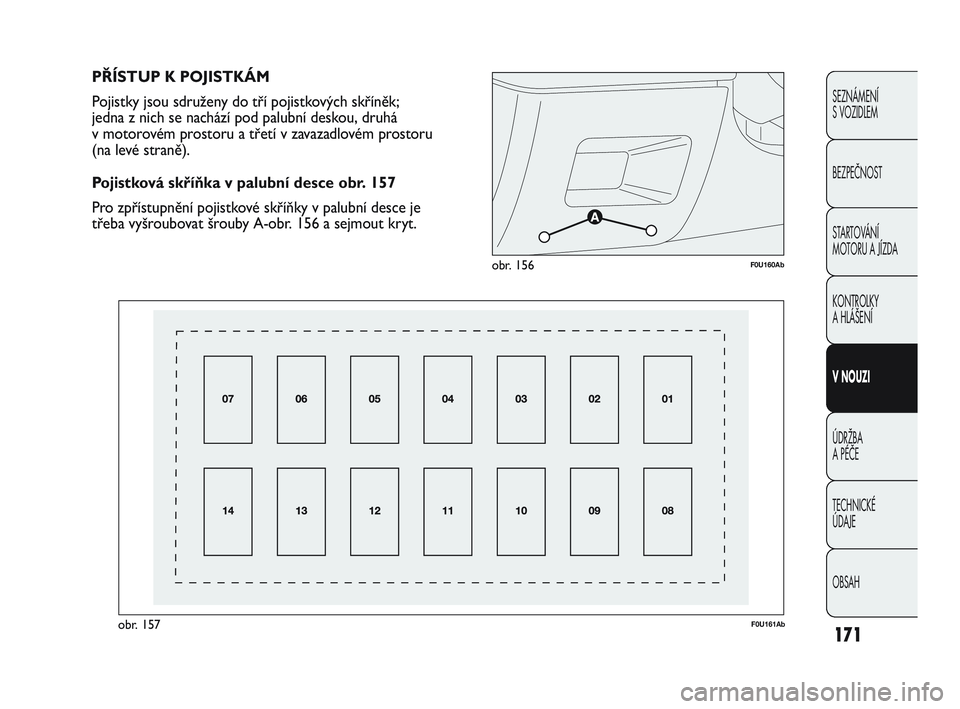

PŘÍSTUP K POJISTKÁM
Pojistky jsou sdruženy do tří pojistkových skříněk;
jedna z nich se nachází pod palubní deskou, druhá
v motorovém prostoru a třetí v zavazadlovém prostoru
(na levé straně).
Pojistková skříňka v palubní desce obr. 157
Pro zpřístupnění pojistkové skří\bky v palubní desce je
třeba vyšroubovat šrouby A-obr. 156 a sejmout kryt.
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 171

261
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

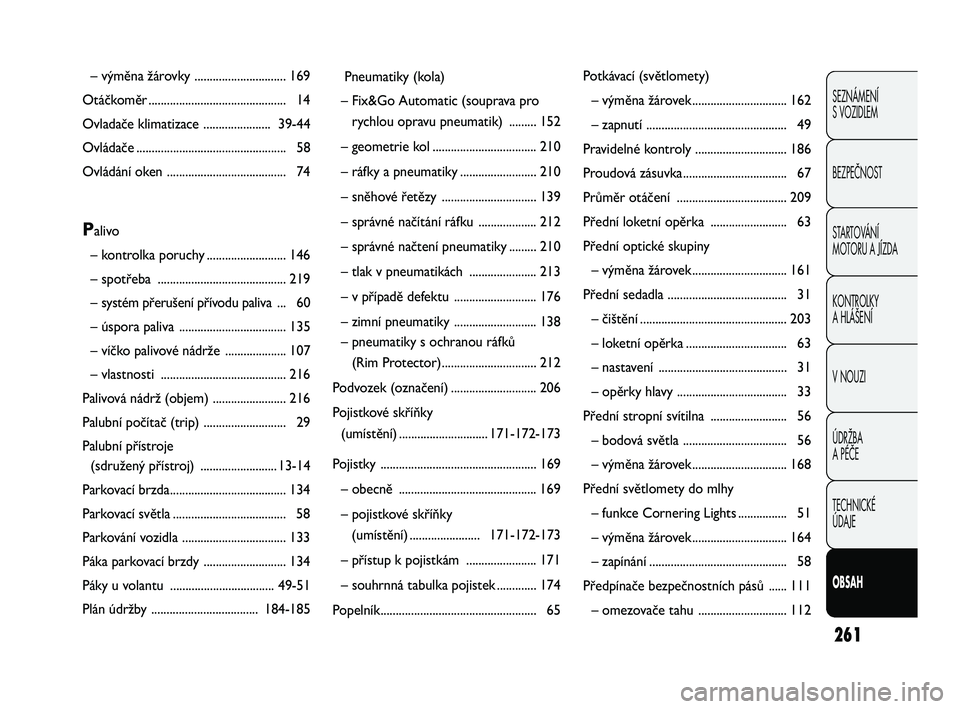

– výměna žárovky .............................. 169
Otáčkoměr ............................................. 14
Ovladače klimatizace ......................39-44
Ovládače ................................................. 58
Ovládání oken ....................................... 74
Palivo
– kontrolka poruchy .......................... 146
– spotřeba .......................................... 219
– systém přerušení přívodu paliva ... 60
– úspora paliva ................................... 135
– víčko palivové nádrže .................... 107
– vlastnosti ......................................... 216
Palivová nádrž (objem) ........................ 216
Palubní počítač (trip) ........................... 29
Palubní přístroje (sdružený přís troj) ......................... 13-14
Parkovací brzda...................................... 134
Parkovací světla ..................................... 58
Parkování v ozidla .................................. 133
Páka parkovací brzdy ........................... 134
Páky u v olantu .................................. 49-51
Plán údržb y ................................... 184-185Pneumatiky (kola)
– Fix&Go Automatic (souprava pro rychlou opravu pneumatik) ......... 152
– geometrie kol .................................. 210
– ráfky a pneumatiky ......................... 210
– sněhové řetězy ............................... 139
– správné načítání ráfku ................... 212
– správné načtení pneumatiky ......... 210
– tlak v pneumatikách ...................... 213
– v případě de fektu ........................... 176
– zimní pneumatiky ........................... 138
– pneumatiky s ochranou ráfků (Rim Protec tor)............................... 212
Podvozek (označení) ............................ 206
Pojistkové skříňky (umístění) ............................. 171-172-173
Pojistky ................................................... 169
– obecně ............................................. 169
– pojistkové skříňky (umístění) ....................... 171-172-173
– přístup k pojistkám ....................... 171
– souhrnná tabulka pojistek ............. 174
Popelník ................................................... 65 Potkávací (světlomety)
– výměna žár ovek............................... 162
– zapnutí .............................................. 49
Pravidelné kontroly .............................. 186
Proudová zásuvka .................................. 67
Průměr otáčení .................................... 209
Přední loketní opěrka ......................... 63
Přední optické skupiny – výměna žár ovek............................... 161
Přední seda dla ....................................... 31
– čištění ................................................ 203
– loketní opěrka ................................. 63
– nastav ení .......................................... 31
– opěrky hla vy .................................... 33
Přední stropní svítilna ......................... 56
– bodová světla .................................. 56
– výměna žár ovek............................... 168
Přední světlomety do mlhy – funkce Co rnering Lights ................ 51
– výměna žár ovek............................... 164
– zapínání ............................................. 58
Předpínače bezpečnostníc h pásů ...... 111
– omezovače tahu ............................. 112
257-266 PUNTO Abarth CZ 1ed 8-02-2012 16:23 Pagina 261
