Abarth Punto 2015 Manual de Empleo y Cuidado (in Spanish)

187

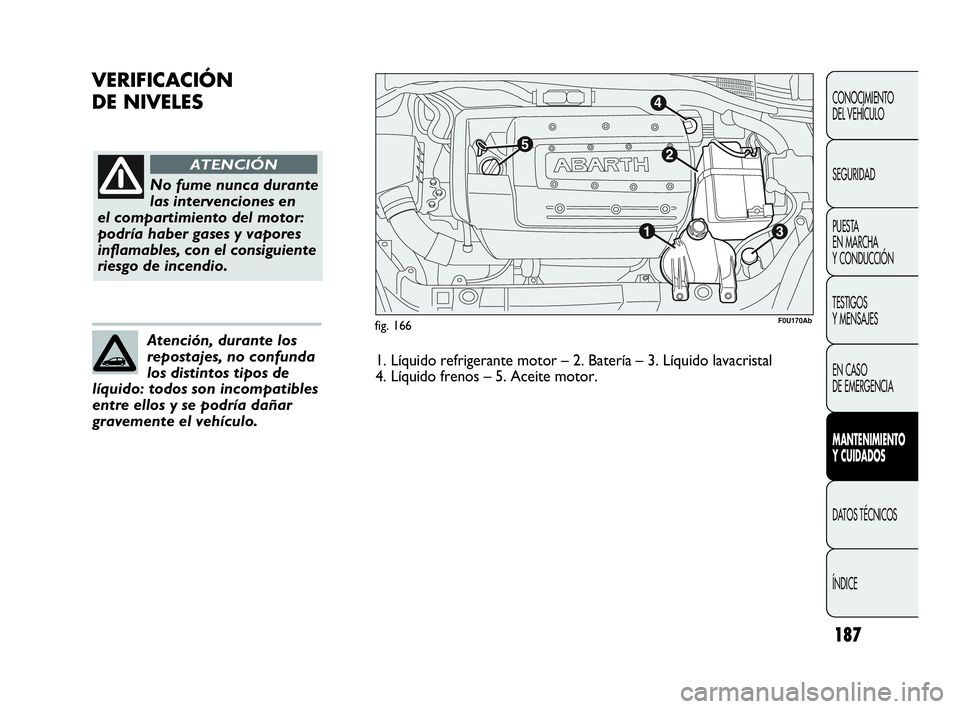

VERIFICACIÓN
DE NIVELES
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
fig. 166
No fume nunca durante
las intervenciones en
el compartimiento del motor:
podría haber gases y vapores
inflamables, con el consiguiente
riesgo de incendio.
ATENCIÓN
Atención, durante los
repostajes, no confunda
los distintos tipos de
líquido: todos son incompatibles
entre ellos y se podría dañar
gravemente el vehículo.
1. Líquido refrigerante motor – 2. Batería – 3. Líquido lavacristal
4. Líquido frenos – 5. Aceite motor.
132 4
5
F0U170Ab
183-204 PUNTO Abarth E 1ed.qxd 17-07-2012 14:20 Pagina 187

188
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U171Abfig. 167

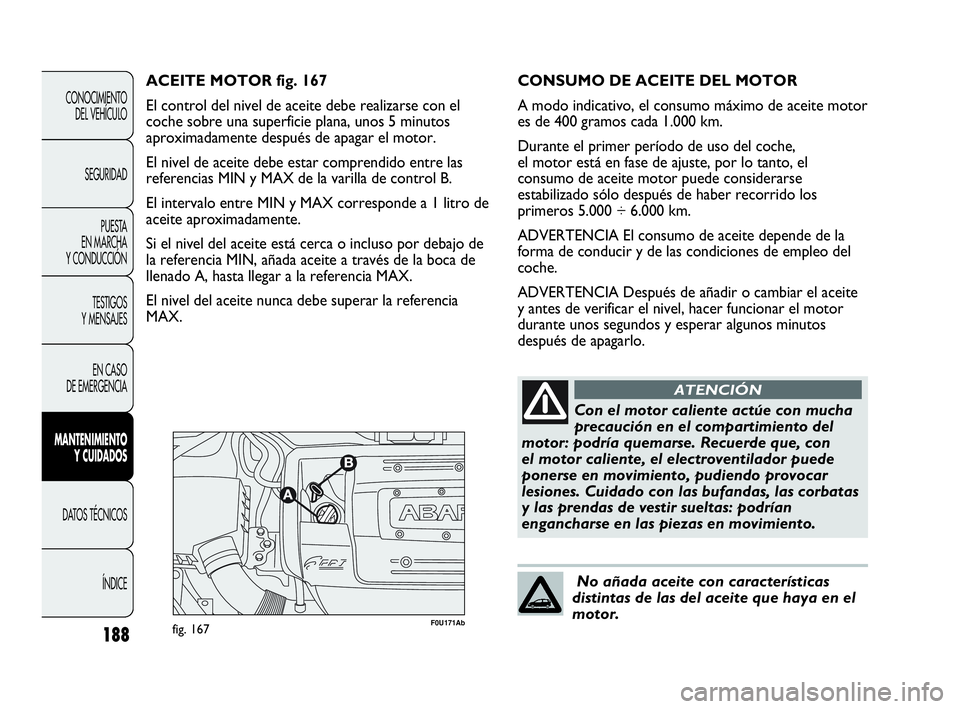

ACEITE MOTOR fig. 167
El control del nivel de aceite debe realizarse con el
coche sobre una superficie plana, unos 5 minutos
aproximadamente después de apagar el motor.
El nivel de aceite debe estar comprendido entre las
referencias MIN y MAX de la varilla de control B.
El intervalo entre MIN y MAX corresponde a 1 litro de
aceite aproximadamente.
Si el nivel del aceite está cerca o incluso por debajo de
la referencia MIN, añada aceite a través de la boca de
llenado A, hasta llegar a la referencia MAX.
El nivel del aceite nunca debe superar la referencia
MAX.CONSUMO DE ACEITE DEL MOTOR
A modo indicativo, el consumo máximo de aceite motor
es de 400 gramos cada 1.000 km.
Durante el primer período de uso del coche,
el motor está en fase de ajuste, por lo tanto, el
consumo de aceite motor puede considerarse
estabilizado sólo después de haber recorrido los
primeros 5.000 ÷ 6.000 km.
ADVERTENCIA El consumo de aceite depende de la
forma de conducir y de las condiciones de empleo del
coche.
ADVERTENCIA Después de añadir o cambiar el aceite
y antes de verificar el nivel, hacer funcionar el motor
durante unos segundos y esperar algunos minutos
después de apagarlo.
Con el motor caliente actúe con mucha
precaución en el compartimiento del
motor: podría quemarse. Recuerde que, con
el motor caliente, el electroventilador puede
ponerse en movimiento, pudiendo provocar
lesiones. Cuidado con las bufandas, las corbatas
y las prendas de vestir sueltas: podrían
engancharse en las piezas en movimiento.
ATENCIÓN
No añada aceite con características
distintas de las del aceite que haya en el
motor.
183-204 PUNTO Abarth E 1ed.qxd 17-07-2012 14:20 Pagina 188

189
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U172Abfig. 168

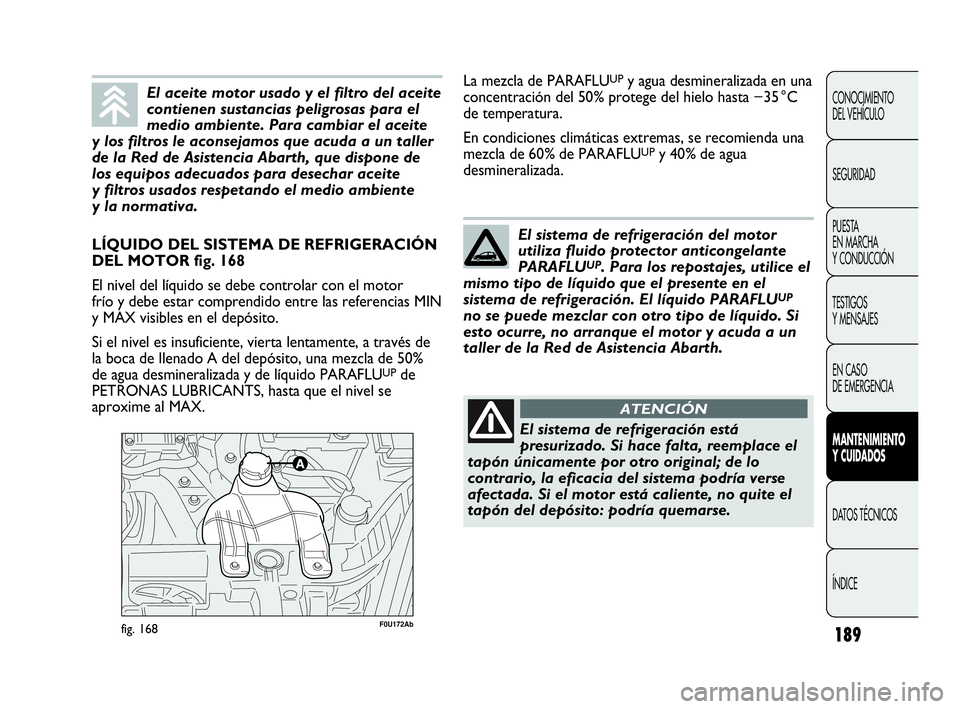

LÍQUIDO DEL SISTEMA DE REFRIGERACIÓN
DEL MOTOR fig. 168
El nivel del líquido se debe controlar con el motor
frío y debe estar comprendido entre las referencias MIN
y MAX visibles en el depósito.
Si el nivel es insuficiente, vierta lentamente, a través de
la boca de llenado A del depósito, una mezcla de 50%
de agua desmineralizada y de líquido PARAFLU
UPde
PETRONAS LUBRICANTS, hasta que el nivel se
aproxime al MAX.
El aceite motor usado y el filtro del aceite
contienen sustancias peligrosas para el
medio ambiente. Para cambiar el aceite
y los filtros le aconsejamos que acuda a un taller
de la Red de Asistencia Abarth, que dispone de
los equipos adecuados para desechar aceite
y filtros usados respetando el medio ambiente
y la normativa.
El sistema de refrigeración del motor
utiliza fluido protector anticongelante
PARAFLU
UP. Para los repostajes, utilice el
mismo tipo de líquido que el presente en el
sistema de refrigeración. El líquido PARAFLU
UP
no se puede mezclar con otro tipo de líquido. Si
esto ocurre, no arranque el motor y acuda a un
taller de la Red de Asistencia Abarth.
La mezcla de PARAFLUUPy agua desmineralizada en una
concentración del 50% protege del hielo hasta −35 °C
de temperatura.
En condiciones climáticas extremas, se recomienda una
mezcla de 60% de PARAFLU
UPy 40% de agua
desmineralizada.
El sistema de refrigeración está
presurizado. Si hace falta, reemplace el
tapón únicamente por otro original; de lo
contrario, la eficacia del sistema podría verse
afectada. Si el motor está caliente, no quite el
tapón del depósito: podría quemarse.
ATENCIÓN
183-204 PUNTO Abarth E 1ed.qxd 17-07-2012 14:20 Pagina 189

F0U173Abfig. 169190
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

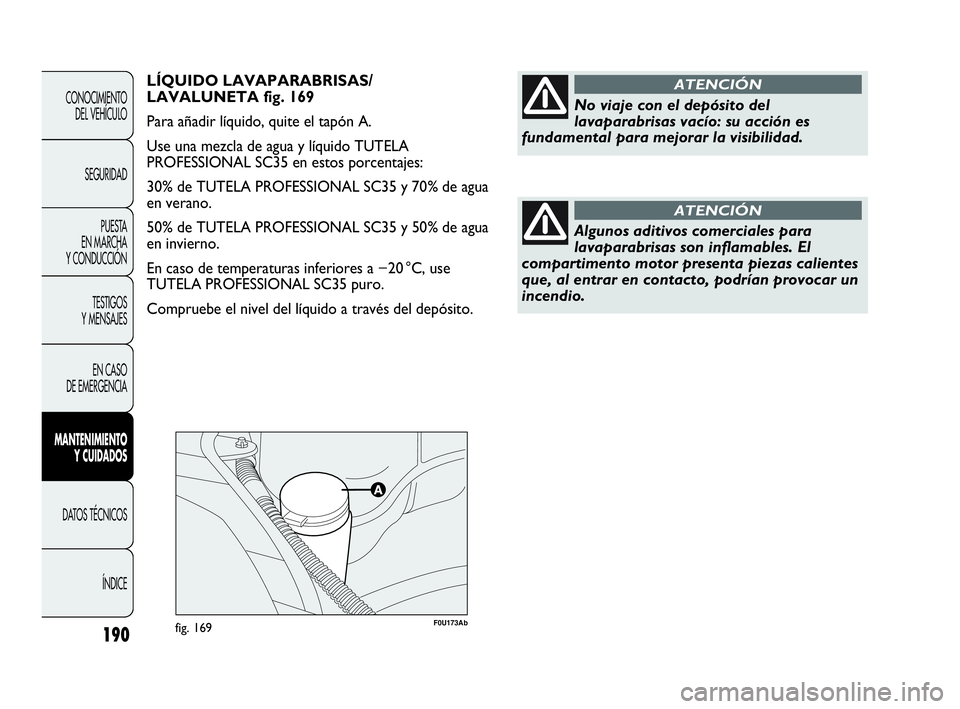

LÍQUIDO LAVAPARABRISAS/
LAVALUNETA fig. 169
Para añadir líquido, quite el tapón A.
Use una mezcla de agua y líquido TUTELA
PROFESSIONAL SC35 en estos porcentajes:
30% de TUTELA PROFESSIONAL SC35 y 70% de agua
en verano.
50% de TUTELA PROFESSIONAL SC35 y 50% de agua
en invierno.
En caso de temperaturas inferiores a −20 °C, use
TUTELA PROFESSIONAL SC35 puro.
Compruebe el nivel del líquido a través del depósito.
No viaje con el depósito del
lavaparabrisas vacío: su acción es
fundamental para mejorar la visibilidad.
ATENCIÓN
Algunos aditivos comerciales para
lavaparabrisas son inflamables. El
compartimento motor presenta piezas calientes
que, al entrar en contacto, podrían provocar un
incendio.
ATENCIÓN
183-204 PUNTO Abarth E 1ed.qxd 17-07-2012 14:20 Pagina 190

191
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U174Abfig. 170
ADVERTENCIA El líquido de frenos absorbe la
humedad; por lo tanto, si normalmente el vehículo se
utiliza en zonas donde la humedad atmosférica alcanza
unos porcentajes altos, hay que cambiar el líquido de
frenos con más frecuencia de lo que se indica en el

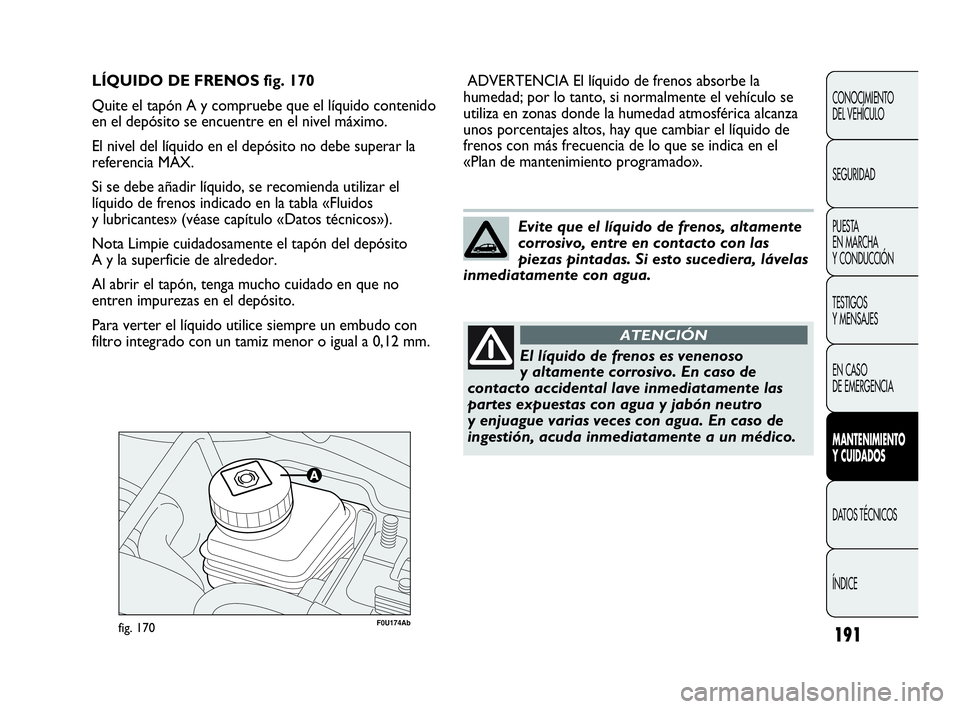

«Plan de mantenimiento programado». LÍQUIDO DE FRENOS fig. 170
Quite el tapón A y compruebe que el líquido contenido
en el depósito se encuentre en el nivel máximo.
El nivel del líquido en el depósito no debe superar la
referencia MAX.
Si se debe añadir líquido, se recomienda utilizar el
líquido de frenos indicado en la tabla «Fluidos
y lubricantes» (véase capítulo «Datos técnicos»).
Nota Limpie cuidadosamente el tapón del depósito
A y la superficie de alrededor.
Al abrir el tapón, tenga mucho cuidado en que no
entren impurezas en el depósito.
Para verter el líquido utilice siempre un embudo con
filtro integrado con un tamiz menor o igual a 0,12 mm.
Evite que el líquido de frenos, altamente
corrosivo, entre en contacto con las
piezas pintadas. Si esto sucediera, lávelas
inmediatamente con agua.
El líquido de frenos es venenoso
y altamente corrosivo. En caso de
contacto accidental lave inmediatamente las
partes expuestas con agua y jabón neutro
y enjuague varias veces con agua. En caso de
ingestión, acuda inmediatamente a un médico.
ATENCIÓN
183-204 PUNTO Abarth E 1ed.qxd 17-07-2012 14:20 Pagina 191

192
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

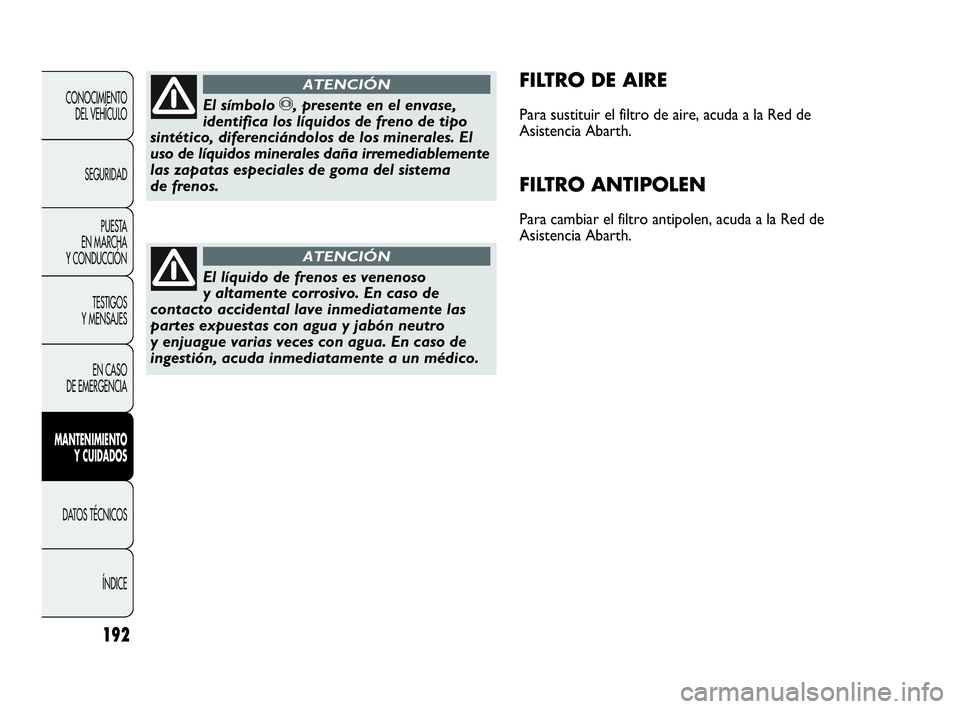

FILTRO DE AIRE
Para sustituir el filtro de aire, acuda a la Red de
Asistencia Abarth.
FILTRO ANTIPOLEN
Para cambiar el filtro antipolen, acuda a la Red de
Asistencia Abarth.
El líquido de frenos es venenoso
y altamente corrosivo. En caso de
contacto accidental lave inmediatamente las
partes expuestas con agua y jabón neutro
y enjuague varias veces con agua. En caso de
ingestión, acuda inmediatamente a un médico.
ATENCIÓN
El símbolo π, presente en el envase,
identifica los líquidos de freno de tipo
sintético, diferenciándolos de los minerales. El
uso de líquidos minerales daña irremediablemente
las zapatas especiales de goma del sistema
de frenos.
ATENCIÓN
183-204 PUNTO Abarth E 1ed.qxd 17-07-2012 14:20 Pagina 192

193
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

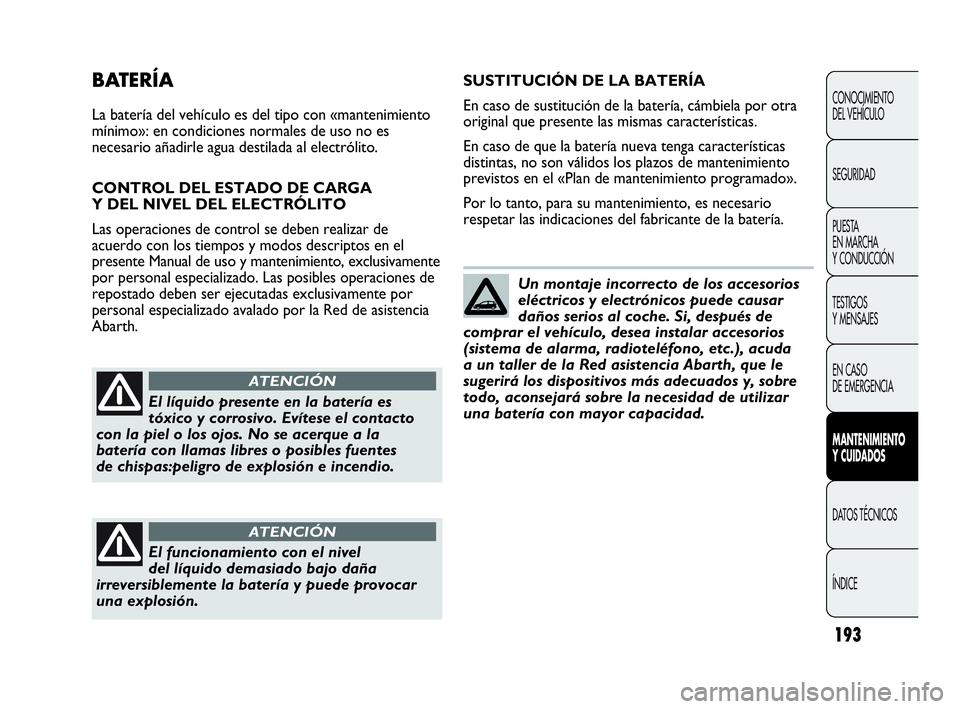

BATERÍA
La batería del vehículo es del tipo con «mantenimiento
mínimo»: en condiciones normales de uso no es
necesario añadirle agua destilada al electrólito.
CONTROL DEL ESTADO DE CARGA
Y DEL NIVEL DEL ELECTRÓLITO
Las operaciones de control se deben realizar de
acuerdo con los tiempos y modos descriptos en el
presente Manual de uso y mantenimiento, exclusivamente
por personal especializado. Las posibles operaciones de
repostado deben ser ejecutadas exclusivamente por
personal especializado avalado por la Red de asistencia
Abarth.
El líquido presente en la batería es
tóxico y corrosivo. Evítese el contacto
con la piel o los ojos. No se acerque a la
batería con llamas libres o posibles fuentes
de chispas:peligro de explosión e incendio.
ATENCIÓN
El funcionamiento con el nivel
del líquido demasiado bajo daña
irreversiblemente la batería y puede provocar
una explosión.
ATENCIÓN
SUSTITUCIÓN DE LA BATERÍA
En caso de sustitución de la batería, cámbiela por otra
original que presente las mismas características.
En caso de que la batería nueva tenga características
distintas, no son válidos los plazos de mantenimiento
previstos en el «Plan de mantenimiento programado».
Por lo tanto, para su mantenimiento, es necesario
respetar las indicaciones del fabricante de la batería.
Un montaje incorrecto de los accesorios
eléctricos y electrónicos puede causar
daños serios al coche. Si, después de
comprar el vehículo, desea instalar accesorios
(sistema de alarma, radioteléfono, etc.), acuda
a un taller de la Red asistencia Abarth, que le
sugerirá los dispositivos más adecuados y, sobre
todo, aconsejará sobre la necesidad de utilizar
una batería con mayor capacidad.
183-204 PUNTO Abarth E 1ed.qxd 17-07-2012 14:20 Pagina 193

194
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

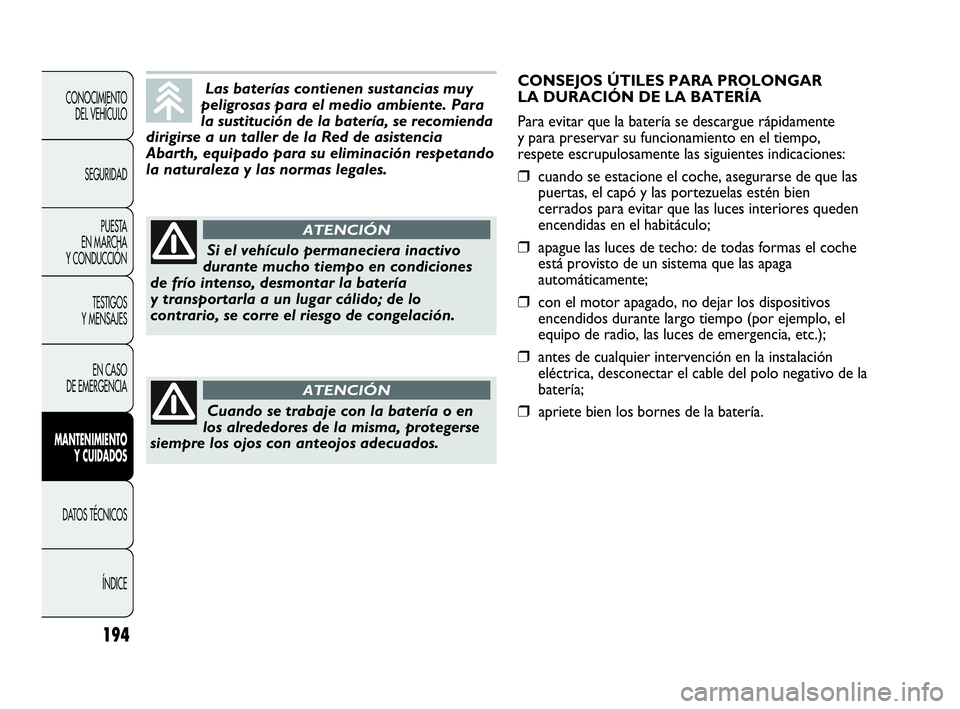

Las baterías contienen sustancias muy
peligrosas para el medio ambiente. Para
la sustitución de la batería, se recomienda
dirigirse a un taller de la Red de asistencia
Abarth, equipado para su eliminación respetando
la naturaleza y las normas legales.
Si el vehículo permaneciera inactivo
durante mucho tiempo en condiciones
de frío intenso, desmontar la batería
y transportarla a un lugar cálido; de lo
contrario, se corre el riesgo de congelación.
ATENCIÓN
Cuando se trabaje con la batería o en
los alrededores de la misma, protegerse
siempre los ojos con anteojos adecuados.
ATENCIÓN
CONSEJOS ÚTILES PARA PROLONGAR
LA DURACIÓN DE LA BATERÍA
Para evitar que la batería se descargue rápidamente
y para preservar su funcionamiento en el tiempo,
respete escrupulosamente las siguientes indicaciones:
❒cuando se estacione el coche, asegurarse de que las
puertas, el capó y las portezuelas estén bien
cerrados para evitar que las luces interiores queden
encendidas en el habitáculo;
❒apague las luces de techo: de todas formas el coche
está provisto de un sistema que las apaga
automáticamente;
❒con el motor apagado, no dejar los dispositivos
encendidos durante largo tiempo (por ejemplo, el
equipo de radio, las luces de emergencia, etc.);
❒antes de cualquier intervención en la instalación
eléctrica, desconectar el cable del polo negativo de la
batería;
❒apriete bien los bornes de la batería.
183-204 PUNTO Abarth E 1ed.qxd 17-07-2012 14:20 Pagina 194

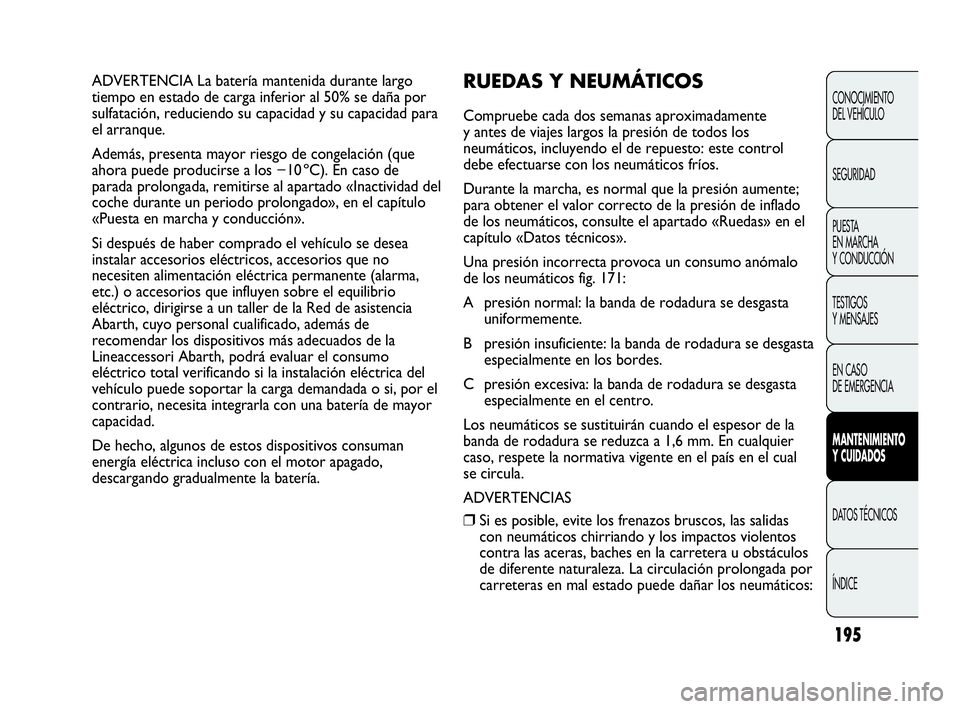

195
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ADVERTENCIA La batería mantenida durante largo
tiempo en estado de carga inferior al 50% se dañapor
sulfatación, reduciendo su capacidad y su capacidad para
el arranque.
Además, presenta mayor riesgo de congelación (que
ahora puede producirse a los −10 ºC). En caso de
parada prolongada, remitirse al apartado «Inactividad del
coche durante un periodo prolongado», en el capítulo
«Puesta en marcha y conducción».
Si después de haber comprado el vehículo se desea
instalar accesorios eléctricos, accesorios que no
necesiten alimentación eléctrica permanente (alarma,
etc.) o accesorios que influyen sobre el equilibrio
eléctrico, dirigirse a un taller de la Red de asistencia
Abarth, cuyo personal cualificado, además de
recomendar los dispositivos más adecuados de la
Lineaccessori Abarth, podrá evaluar el consumo
eléctrico total verificando si la instalación eléctrica del
vehículo puede soportar la carga demandada o si, por el
contrario, necesita integrarla con una batería de mayor
capacidad.
De hecho, algunos de estos dispositivos consuman
energía eléctrica incluso con el motor apagado,
descargando gradualmente la batería.RUEDAS Y NEUMÁTICOS
Compruebe cada dos semanas aproximadamente
y antes de viajes largos la presión de todos los
neumáticos, incluyendo el de repuesto: este control
debe efectuarse con los neumáticos fríos.
Durante la marcha, es normal que la presión aumente;
para obtener el valor correcto de la presión de inflado
de los neumáticos, consulte el apartado «Ruedas» en el
capítulo «Datos técnicos».
Una presión incorrecta provoca un consumo anómalo
de los neumáticos fig. 171:
A presión normal: la banda de rodadura se desgasta
uniformemente.
B presión insuficiente: la banda de rodadura se desgasta
especialmente en los bordes.
C presión excesiva: la banda de rodadura se desgasta
especialmente en el centro.
Los neumáticos se sustituirán cuando el espesor de la
banda de rodadura se reduzca a 1,6 mm. En cualquier
caso, respete la normativa vigente en el país en el cual
se circula.
ADVERTENCIAS
❒Si es posible, evite los frenazos bruscos, las salidas
con neumáticos chirriando y los impactos violentos
contra las aceras, baches en la carretera u obstáculos
de diferente naturaleza. La circulación prolongada por
carreteras en mal estado puede dañar los neumáticos:
183-204 PUNTO Abarth E 1ed.qxd 17-07-2012 14:20 Pagina 195

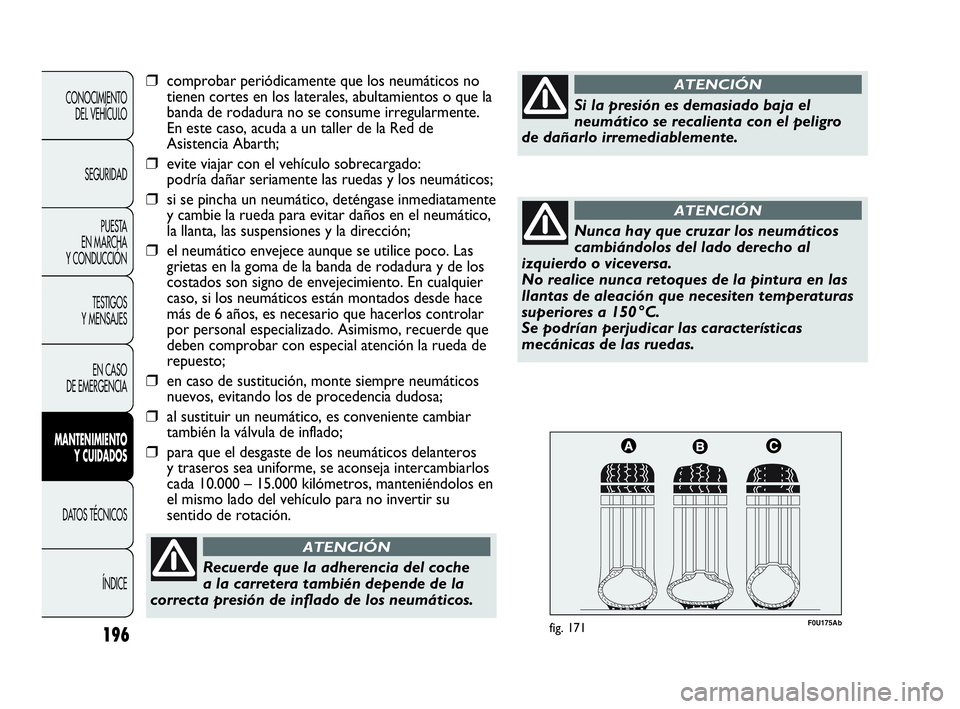

196
F0U175Abfig. 171
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Recuerde que la adherencia del coche
a la carretera también depende de la
correcta presión de inflado de los neumáticos.
ATENCIÓN
Si la presión es demasiado baja el
neumático se recalienta con el peligro
de dañarlo irremediablemente.
ATENCIÓN
Nunca hay que cruzar los neumáticos
cambiándolos del lado derecho al
izquierdo o viceversa.
No realice nunca retoques de la pintura en las
llantas de aleación que necesiten temperaturas
superiores a 150 °C.
Se podrían perjudicar las características
mecánicas de las ruedas.
ATENCIÓN
❒comprobar periódicamente que los neumáticos no
tienen cortes en los laterales, abultamientos o que la
banda de rodadura no se consume irregularmente.
En este caso, acuda a un taller de la Red de
Asistencia Abarth;
❒evite viajar con el vehículo sobrecargado:
podría dañar seriamente las ruedas y los neumáticos;
❒si se pincha un neumático, deténgase inmediatamente
y cambie la rueda para evitar daños en el neumático,
la llanta, las suspensiones y la dirección;
❒el neumático envejece aunque se utilice poco. Las
grietas en la goma de la banda de rodadura y de los
costados son signo de envejecimiento. En cualquier
caso, si los neumáticos están montados desde hace
más de 6 años, es necesario que hacerlos controlar
por personal especializado. Asimismo, recuerde que
deben comprobar con especial atención la rueda de
repuesto;
❒en caso de sustitución, monte siempre neumáticos
nuevos, evitando los de procedencia dudosa;
❒al sustituir un neumático, es conveniente cambiar
también la válvula de inflado;
❒para que el desgaste de los neumáticos delanteros
y traseros sea uniforme, se aconseja intercambiarlos
cada 10.000 – 15.000 kilómetros, manteniéndolos en
el mismo lado del vehículo para no invertir su
sentido de rotación.
183-204 PUNTO Abarth E 1ed.qxd 17-07-2012 14:20 Pagina 196
