Abarth Punto Evo 2010 Instrukcja obsługi (in Polish)

220
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
142
EMISJE CO2
Wartości emisji CO2, podane w poniższej tabeli, dotyczą zużycia paliwa w cyklu mieszanym.
Wersja Emisje CO2zgodnie z obowiązującą Dyrektywą Europejską (g/km)
1.4 Turbo Multi Air
205-220 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:41 Pagina 220

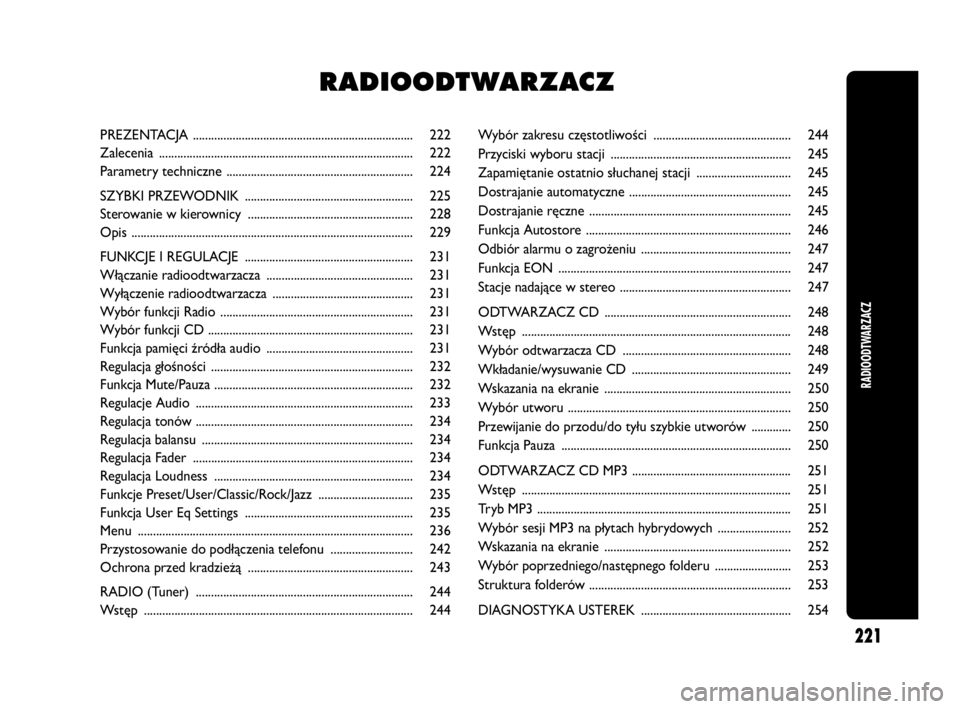

Wybór zakresu częstotliwości ............................................. 244
Przyciski wyboru stacji ........................................................... 245
Zapamiętanie ostatnio słuchanej stacji ............................... 245
Dostrajanie automatyczne ..................................................... 245
Dostrajanie ręczne .................................................................. 245
Funkcja Autostore ................................................................... 246
Odbiór alarmu ozagrożeniu ................................................. 247
Funkcja EON ............................................................................ 247
Stacje nadające w stereo ........................................................ 247
ODTWARZACZ CD ............................................................. 248
Wstęp ........................................................................................ 248
Wybór odtwarzacza CD ....................................................... 248
Wkładanie/wysuwanie CD .................................................... 249
Wskazania na ekranie ............................................................. 250
Wybór utworu ......................................................................... 250
Przewijanie do przodu/do tyłu szybkie utworów ............. 250
Funkcja Pauza ........................................................................... 250
ODTWARZACZ CD MP3 .................................................... 251
Wstęp ........................................................................................ 251
Tryb MP3 ................................................................................... 251
Wybór sesji MP3 na płytach hybrydowych ........................ 252
Wskazania na ekranie ............................................................. 252
Wybór poprzedniego/następnego folderu ......................... 253
Struktura folderów .................................................................. 253
DIAGNOSTYKA USTEREK ................................................. 254
RADIOODTWARZACZ
PREZENTACJA ........................................................................ 222
Zalecenia ................................................................................... 222
Parametry techniczne ............................................................. 224
SZYBKI PRZEWODNIK ....................................................... 225
Sterowanie wkierownicy ...................................................... 228
Opis ............................................................................................ 229
FUNKCJE I REGULACJE ....................................................... 231
Włączanie radioodtwarzacza ................................................ 231
Wyłączenie radioodtwarzacza .............................................. 231
Wybór funkcji Radio ............................................................... 231
Wybór funkcji CD ................................................................... 231
Funkcja pamięci źródła audio ................................................ 231
Regulacja głośności .................................................................. 232
Funkcja Mute/Pauza ................................................................. 232
Regulacje Audio ....................................................................... 233
Regulacja tonów ....................................................................... 234
Regulacja balansu ..................................................................... 234
Regulacja Fader ........................................................................ 234
Regulacja Loudness ................................................................. 234
Funkcje Preset/User/Classic/Rock/Jazz ............................... 235
Funkcja User Eq Settings ....................................................... 235
Menu .......................................................................................... 236
Przystosowanie do podłączenia telefonu ........................... 242
Ochrona przed kradzieżą ...................................................... 243
RADIO (Tuner) ....................................................................... 244
Wstęp ........................................................................................ 244
RADIOODTWARZACZ
221
221-258 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:45 Pagina 221

Pielęgnacja i obsługa
Panel przedni czyścić wyłącznie miękką antystatyczną szmatką.
Produkty detergentowe i nabłyszczające mogą uszkodzić jego
powierzchnię.

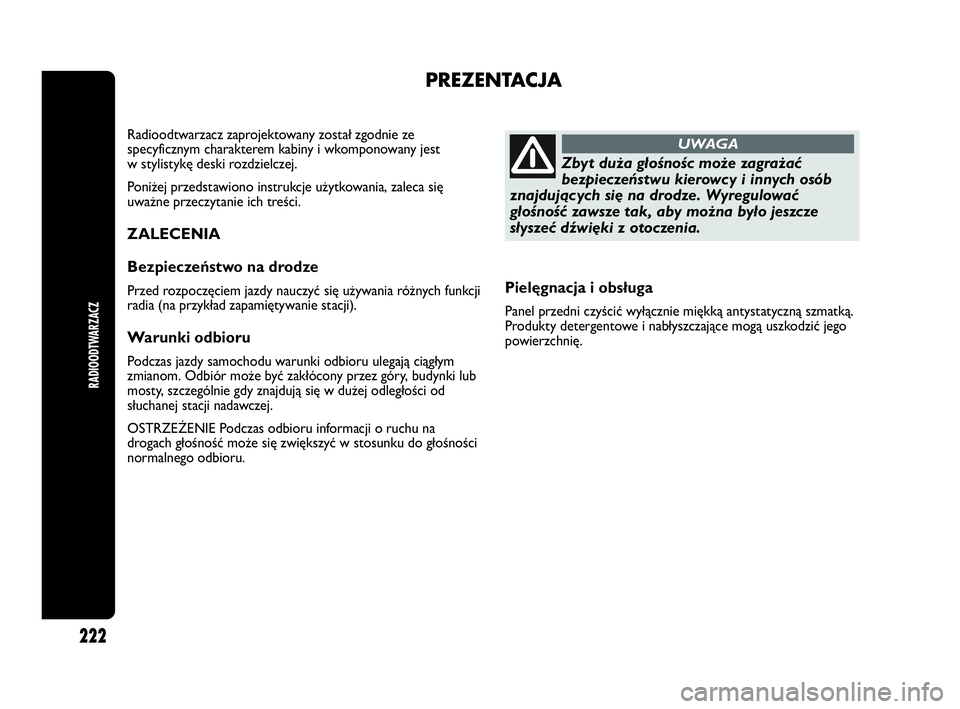

PREZENTACJA
Radioodtwarzacz zaprojektowany został zgodnie ze
specyficznym charakterem kabiny i wkomponowany jest
w stylistykę deski rozdzielczej.
Poniżej przedstawiono instrukcje użytkowania, zaleca się
uważne przeczytanie ich treści.
ZALECENIA
Bezpieczeństwo na drodze
Przed rozpoczęciem jazdy nauczyć się używania różnych funkcji
radia (na przykład zapamiętywanie stacji).
Warunki odbioru
Podczas jazdy samochodu warunki odbioru ulegają ciągłym
zmianom. Odbiór może być zakłócony przez góry, budynki lub
mosty, szczególnie gdy znajdują się w dużej odległości od
słuchanej stacji nadawczej.
OSTRZEŻENIE Podczas odbioru informacji o ruchu na
drogach głośność może się zwiększyć w stosunku do głośności
normalnego odbioru.
Zbyt duża głośnośc może zagrażać
bezpieczeństwu kierowcy i innych osób
znajdujących się na drodze. Wyregulować
głośność zawsze tak, aby można było jeszcze
słyszeć dźwięki z otoczenia.
UWAGA
RADIOODTWARZACZ
222
221-258 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:45 Pagina 222

CD
Zanieczyszczenia, rysy lub ewentualne deformacje CD mogą
spowodować opuszczanie nagrań podczas odtwarzania i złą
jakość dźwięku. W celu zapewnienia optymalnych warunków
odtwarzania przestrzegać poniższych zaleceń:
❒używać tylko CD, które posiadają znak:
RADIOODTWARZACZ
223
❒oczyścić dokładnie CD z ewentualnych śladów palców lub
kurzu przy pomocy miękkiej szmatki. Trzymać CD za
krawędź zewnętrzną i czyścić od środka na zewnątrz;
❒nie używać nigdy do czyszczenia produktów chemicznych
(np. sprayu w butlach lub środków antystatycznych
czy rozpuszczalników), ponieważ mogą uszkodzić
powierzchnię CD;
❒po zakończeniu odtwarzania włożyć CD do odnośnego
opakowania, aby uniknąć jej uszkodzenia;
❒nie wystawiać CD na bezpośrednie działanie promieni
słonecznych, wysokich temperatur lub wilgoci
przez dłuższy czas;
❒nie naklejać na powierzchnię CD etykiet i nie pisać na
wypalonej powierzchni ołówkiem lub piórem;
❒nie używać CD mocno porysowanych, zdeformowanych,
itp. Użycie takich płyt spowoduje nieprawidłowe działanie
lub uszkodzenie odtwarzacza;
❒uzyskanie najlepszej jakości odtwarzania audio wymaga
użycia nośników CD nagranych oryginalnie. Nie gwarantuje
się prawidłowego działania, gdy zostaną użyte
nieprawidłowo nagrane nośniki CD-R/RW i/lub nośniki
o pojemności maksymalnej większej niż 650 MB.
❒nie używać folii ochronnych CD dostępnych na rynku
lub płyt wyposażonych w stabilizatory itp., ponieważ
mogą zablokować się w wewnętrznym mechanizmie
i uszkodzić płytę.
❒w przypadku używania CD chronionych przed
kopiowaniem, konieczne może być odczekanie kilku sekund
zanim system uruchomi odtwarzanie. Ponadto nie można
zagwarantować, że odtwarzacz CD odtworzy jakąkolwiek
płytę chronioną. Zapis o ochronie przed kopiowaniem
często podawany jest bardzo małymi literami lub literami
trudnymi do odczytania na pudełku płyty CD i sygnalizowany
jest napisami jak na przykład, „COPY CONTROL”, „COPY
PROTECTED”, „THIS CD CANNOT BE PLAYED ON
A PC/MAC”, lub wyodrębniony przez zastosowanie
symboli takich jak na przykład:
❒Odtwarzacz CD jest w stanie odczytać większość aktualnie
stosowanych na rynku skompresowanych systemów (np.:
LAME, BLADE, XING, FRAUNHOFER), ale z powodu
ewolucji tego typu systemów, nie gwarantuje się odczytu
wszystkich skompresowanych formatów.
221-258 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:45 Pagina 223

224
RADIOODTWARZACZ
Wyposażenie Audio Hi-Fi
(dla rynków/wersji, gdzie przewidziano)
Głośniki przednie
❒2 typu tweeter, montowane na nakładce klamki otwierania
drzwi;
❒2 głośniki typu mid-woofer, Ø 165 mm, montowane na
szkielecie drzwi.
Głośniki tylne
❒2 typu full-range, Ø 130 mm, montowane na przegrodzie
tylnej.
❒1 typu Box sub-woofer, umieszczony w bagażniku
(po prawej stronie);
❒1 wzmacniacz audio wielokanałowy ASP, montowany
pod deską rozdzielczą (po stronie pasażera).
PARAMETRY TECHNICZNE
Wyposażenie Audio poziom podstawowy
Głośniki przednie
❒2 typu tweeter, Ø 38 mm, montowane na nakładce klamki
otwierania drzwi;
❒2 głośniki typu mid-woofer, Ø 165 mm, montowane na
szkielecie drzwi.
Głośniki tylne
❒2 typu full-range, Ø 130 mm, montowane na przegrodzie
tylnej.
Wyposażenie Audio poziom wyższy (MP3)
Głośniki przednie
❒2 typu tweeter, Ø 38 mm, montowane na nakładce klamki
otwierania drzwi;
❒2 głośniki typu mid-woofer, Ø 165 mm, montowane na
szkielecie drzwi.
Głośniki tylne
❒2 typu full-range, Ø 130 mm, montowane na przegrodzie
tylnej.
221-258 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:45 Pagina 224

225
RADIOODTWARZACZ

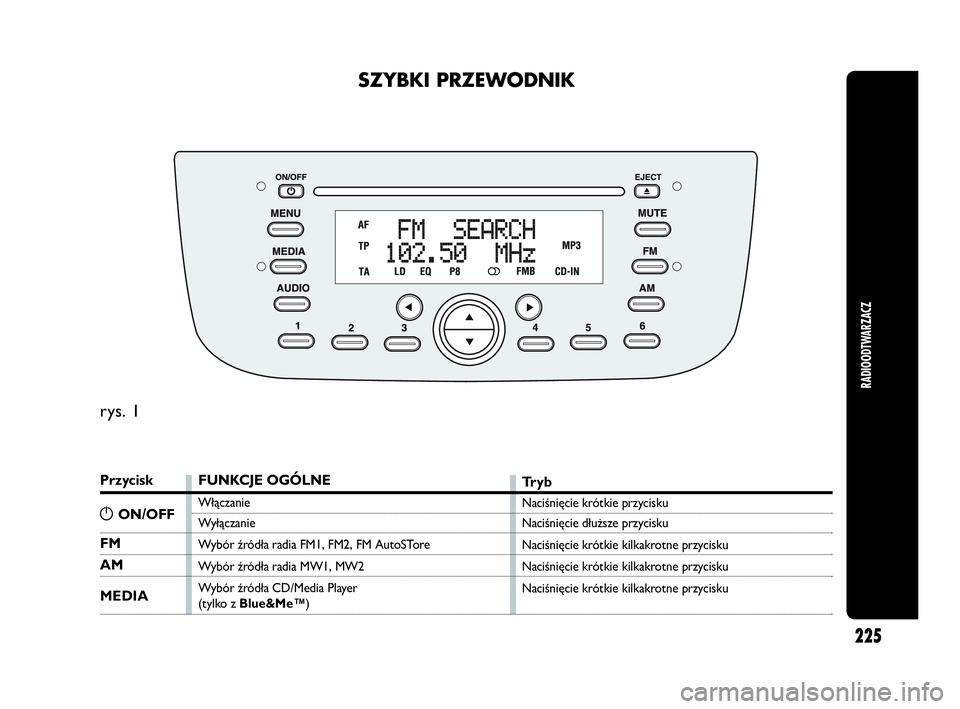

SZYBKI PRZEWODNIK
Przycisk
FM
AM
MEDIA
FUNKCJE OGÓLNE
Włączanie
Wyłączanie
Wybór źródła radia FM1, FM2, FM AutoSTore
Wybór źródła radia MW1, MW2
Wybór źródła CD/Media Player
(tylko zBlue&Me™)
Tr y b
Naciśnięcie krótkie przycisku
Naciśnięcie dłuższe przycisku
Naciśnięcie krótkie kilkakrotne przycisku
Naciśnięcie krótkie kilkakrotne przycisku
Naciśnięcie krótkie kilkakrotne przyciskugON/OFF
rys. 1
221-258 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:45 Pagina 225

Przycisk
1 2 3 4 5 6
FUNKCJE RADIA
Wyszukiwanie stacji radia:
– Wyszukiwanie automatyczne
– Wyszukiwanie ręczne
Zapamiętanie aktualnie słuchanej stacji radia
Przywołanie zapamiętanej stacji
Tr y b
Wyszukiwanie automatyczne: nacisnąć przycisk ¯lub ˙
(nacisnąć dłużej, aby przewinąć szybko do przodu
Wyszukiwanie ręczne: nacisnąć przycisk ▲lub ▼
(nacisnąć dłużej, aby przewinąć szybko do przodu)
Nacisnąć dłużej odpowiednie przyciski
od 1 do 6, aby zapamiętać stację
Nacisnąć krótko odpowiednie przyciski
od 1 do 6, aby słuchać zapamiętanej stacji

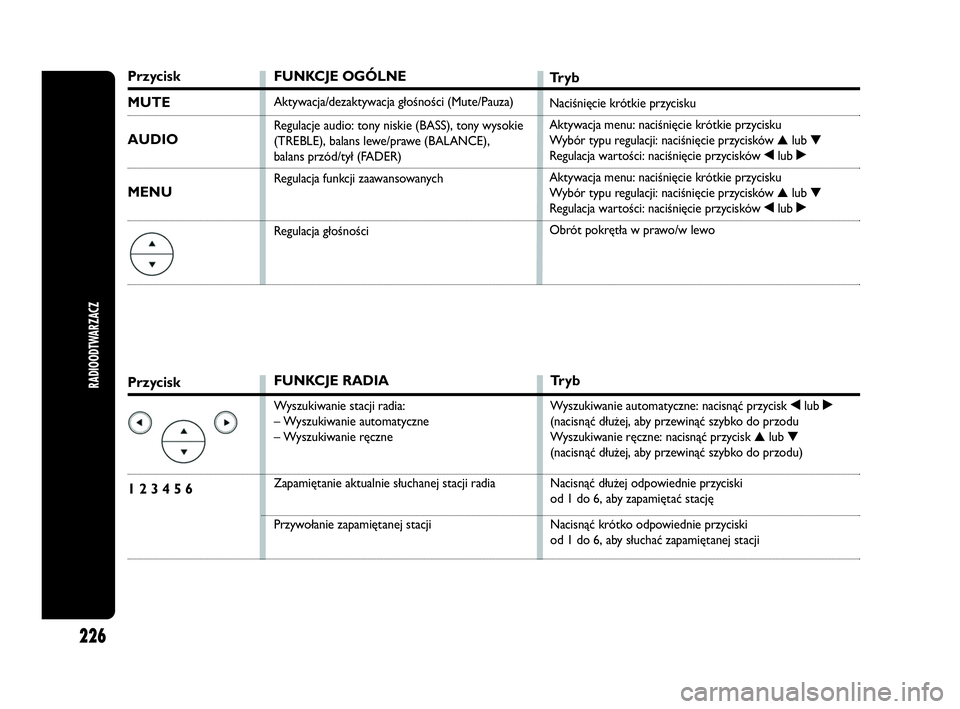

Przycisk
MUTE
AUDIO
MENU
FUNKCJE OGÓLNE
Aktywacja/dezaktywacja głośności (Mute/Pauza)
Regulacje audio: tony niskie (BASS), tony wysokie
(TREBLE), balans lewe/prawe (BALANCE),
balans przód/tył (FADER)
Regulacja funkcji zaawansowanych
Regulacja głośności
Tr y b
Naciśnięcie krótkie przycisku
Aktywacja menu: naciśnięcie krótkie przycisku
Wybór typu regulacji: naciśnięcie przycisków ▲lub ▼
Regulacja wartości: naciśnięcie przycisków ¯lub ˙
Aktywacja menu: naciśnięcie krótkie przycisku
Wybór typu regulacji: naciśnięcie przycisków ▲lub ▼
Regulacja wartości: naciśnięcie przycisków ¯lub ˙
Obrót pokrętła w prawo/w lewo
RADIOODTWARZACZ
226
221-258 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:45 Pagina 226

RADIOODTWARZACZ
227
Przycisk
˚EJECT
FUNKCJE CD
Wysuwanie CD
Odtwarzanie poprzedniego/następnego utworu
Szybkie przewijanie do tyłu/do przodu utworów na CD
Odtwarzanie poprzedniego/następnego folderu (na CD-MP3)
Tr y b
Naciśnięcie krótkie przycisku
Naciśnięcie krótkie przycisków ¯lub ˙
Naciśnięcie dłuższe przycisków ¯lub ˙
Naciśnięcie krótkie przycisków ▲lub ▼
FUNKCJE Media Player
(tylko z Blue&Me™)
Wybór folderu/wykonawcy/rodzaju/albumu poprzedniego/
następnego, w zależności od wybranego aktywnego trybu
Odtwarzanie poprzedniego/następnego utworu
Tr y b
Naciśnięcie krótkie przycisku
Naciśnięcie krótkie przycisku
Przycisk
221-258 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:45 Pagina 227

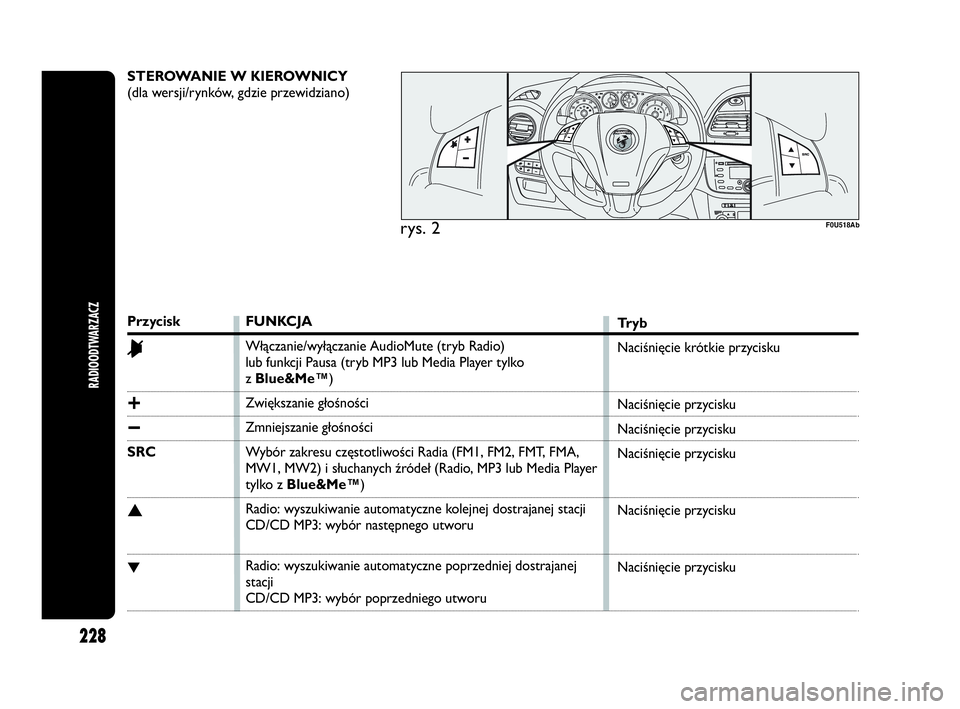

STEROWANIE W KIEROWNICY
(dla wersji/rynków, gdzie przewidziano)
F0U518Ab
Przycisk
&
+
−
SRC
▲
▼
FUNKCJA
Włączanie/wyłączanie AudioMute (tryb Radio)
lub funkcji Pausa (tryb MP3 lub Media Player tylko
zBlue&Me™)
Zwiększanie głośności
Zmniejszanie głośności
Wybór zakresu częstotliwości Radia (FM1, FM2, FMT, FMA,
MW1, MW2) i słuchanych źródeł (Radio, MP3 lub Media Player
tylko zBlue&Me™)
Radio: wyszukiwanie automatyczne kolejnej dostrajanej stacji
CD/CD MP3: wybór następnego utworu
Radio: wyszukiwanie automatyczne poprzedniej dostrajanej
stacji
CD/CD MP3: wybór poprzedniego utworuTr y b
Naciśnięcie krótkie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
RADIOODTWARZACZ
228
rys. 2
221-258 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:45 Pagina 228

RADIOODTWARZACZ
229
OPIS OGÓLNY
Radioodtwarzacz wyposażony jest w następujące funkcje:
Sekcja Radio
❒Dostrajanie PLL z zakresem częstotliwości FM/AM/MW;
❒RDS (Radio Data System) z funkcją TA (informacje o ruchu
drogowym) – TP (programy o ruchu drogowym) – EON
(Enhanced Rother Network) – REG (programy regionalne);
❒AF: wybór przeszukiwania częstotliwości alternatywnych
w trybie RDS;
❒przystosowanie do odbioru alarmu o zagrożeniach;
❒automatyczne/ręczne dostrajanie stacji;
❒FM Multipath detector;
❒zapamiętanie manualne 30 stacji: 18 w zakresie FM
(6 w FM1, 6 w FM2, 6 w FMT), 12 w zakresie MW
(6 w MW1, 6 w MW2);
❒zapamiętanie automatyczne (funkcja Autostore) 6 stacji
odpowiednio w zakresie FM;
❒funkcja SPEED VOLUME: regulacja automatyczna głośności
w zależności od prędkości samochodu;
❒wybór automatyczny Stereo/Mono.
Odtwarzacz CD
❒Wybór bezpośredni płyty;
❒Wybór utworu (do przodu/do tyłu);
❒Przewijanie szybkie (do przodu/do tyłu) utworów;
❒Funkcja CD Display: wyświetlanie nazwy
płyty/czasu odtwarzania utworu od początku;
❒Odtwarzacz CD audio, CD-R i CD-RW.
Na multimedialnych płytach CD, oprócz
ścieżek audio, zarejestrowane są także
ścieżki z danymi. Odtwarzanie tych CD
może spowodować szumy o głośności, która może
zagrozić bezpieczeństwu na drodze, a także może
uszkodzić wzmacniacze końcowe i głośniki.
221-258 GPUNTO EVO Abarth PL 1ed 10-05-2010 11:45 Pagina 229
