Abarth Punto Evo 2010 Kezelési és karbantartási útmutató (in Hungarian)
Manufacturer: ABARTH, Model Year: 2010, Model line: Punto Evo, Model: Abarth Punto Evo 2010Pages: 270, PDF Size: 3.42 MB
Page 151 of 270
150
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

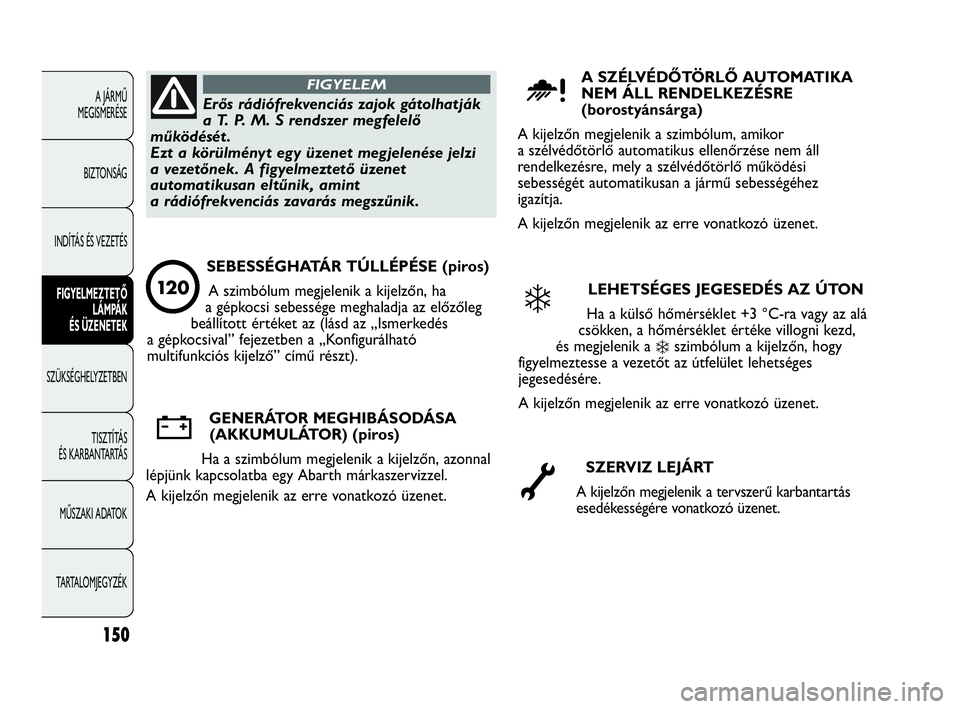

Erős rádiófrekvenciás zajok gátolhatják
a T. P. M. S rendszer megfelelő
működését .
Ezt a körülményt egy üzenet meg jelenése jelzi
a vezetőnek. A figyelmeztető üzenet
automatikusan eltűnik, amint
a rádiófrekvenciás zavarás megszűnik.
FIGYELEMA SZÉLVÉDŐTÖRLŐ AUTOMATIKA
NEM ÁLL RENDELKEZÉSRE
(borostyánsárga)
A kijelzőn megjelenik a szimbólum, amikor
a szélvédőtörlő automatikus ellenőrzése nem áll
rendelkezésre, mely a szélvédőtörlő működési
sebességét automatikusan a jármű sebességéhez
igazítja.
A kijelzőn megjelenik az erre vonatkozó üzenet.
u
LEHETSÉGES JEGESEDÉS AZ ÚTON
Ha a külső hőmérséklet +3 °C-ra vagy az alá
csökken, a hőmérséklet értéke villogni kezd,
és megjelenik a
❄szimbólum a kijelzőn, hogy
figyelmeztesse a vezetőt az útfelület lehetséges
jegesedésére.
A kijelzőn megjelenik az erre vonatkozó üzenet.
❄
SZERVIZ LEJÁRT
A kijelzőn megjelenik a tervszerű karbantartás
esedékességére vonatkozó üzenet. õ
GENERÁTOR MEGHIBÁSODÁSA
(AKKUMULÁTOR) (piros)
Ha a szimbólum megjelenik a kijelzőn, azonnal
lépjünk kapcsolatba egy Abarth márkaszervizzel.
A kijelzőn megjelenik az erre vonatkozó üzenet.
w
SEBESSÉGHATÁR TÚLLÉPÉSE (piros)
A szimbólum megjelenik a kijelzőn, ha
a gépkocsi sebessége meghaladja az előzőleg
beállított értéket az (lásd az „Ismerkedés
a gépkocsival” fejezetben a „Konfigurálható
multifunkciós kijelző” című részt).
12 0
141-150 GPUNTO EVO AbarthHU 1ed 7-05-2010 8:47 Pagina 150
Page 152 of 270
A MOTOR INDÍTÁSA
INDÍTÁS SZÜKSÉGHELYZETBEN
Ha a műszercsoporton a
Yfigyelmeztető lámpa
kigyullad és állandóan világít, haladéktalanul lépjünk
kapcsolatba egy Abarth márkaszervizzel.
SZÜKSÉGHELYZETBEN
Azt javasoljuk, hogy szükséghelyzetben hívja a Garancia- és szervizfüzetben megtalálható zöld számot.
Továbbá a www.fiat.com honlaphoz csatlakozva megkereshetők a legközelebbi Abarth márkaszervizek.
A leírt indítási eljárást csak szakember
végezheti, ugyanis a helytelenül
összekapcsolt indítókábelek miatt rendkívül
erős elektromos kisülés keletkezhet . Továbbá az
akkumulátor elektrolitja mérgező és korrozív,
ezért óvakodjunk a szembe vagy a bőrre
kerülésétől. Ne használjunk az akkumulátor
közelében nyílt lángot , égő cigarettát , és ne
keltsünk szikrát .
FIGYELEM
FIGYELMEZTETÉS A kisegítő akkumulátorral történő
indításhoz olvassuk el az „Ismerkedés a gépkocsival”
fejezet „Start&Stop rendszer” bekezdését.
126. ábraF0U187Ab
151
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
INDÍTÁS SEGÉDAKKUMULÁTORRAL
126. ábra
Ha a gépkocsi akkumulátora lemerült, a motor
indításához segédakkumulátort kell használni, amelynek
kapacitása az eredetivel azonos, vagy annál valamivel
nagyobb. Az akkumulátor ellenőriztetése/cseréje
érdekében tanácsos kapcsolatba lépni egy Abarth
márkaszervizzel.
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 151
Page 153 of 270
152
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

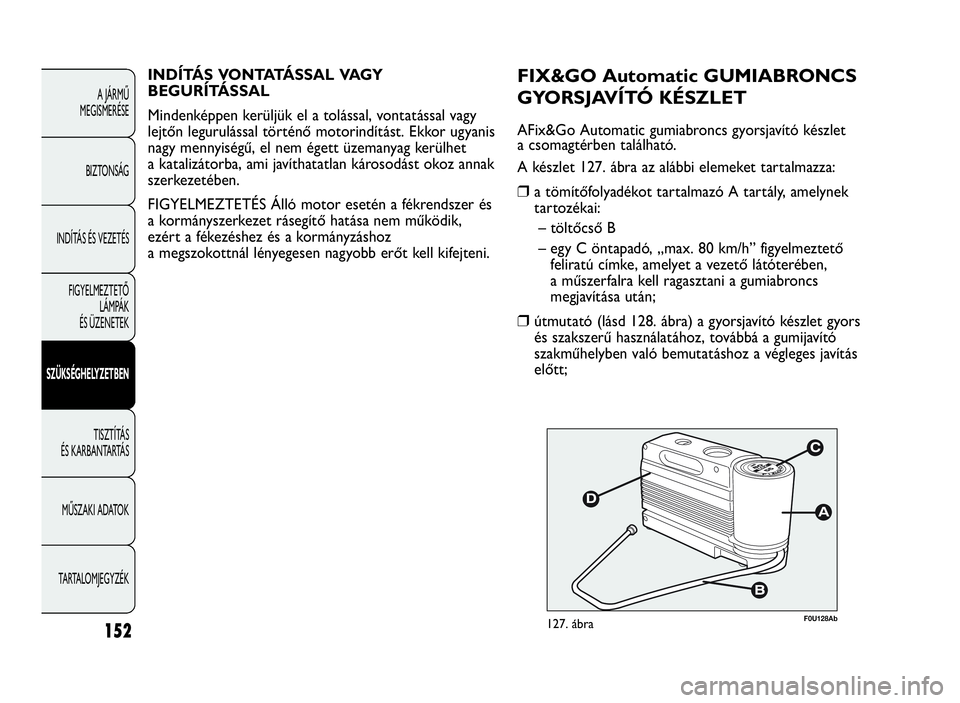

F0U128Ab127. ábra
FIX&GO Automatic GUMIABRONCS
GYORSJAVÍTÓ KÉSZLET
AFix&Go Automatic gumiabroncs gyorsjavító készlet
a csomagtérben található.
A készlet 127. ábra az alábbi elemeket tartalmazza:
❒a tömítőfolyadékot tartalmazó A tartály, amelynek
tartozékai:
– töltőcső B
– egy C öntapadó, „max. 80 km/h” figyelmeztető
feliratú címke, amelyet a vezető látóterében,
a műszerfalra kell ragasztani a gumiabroncs
megjavítása után;
❒útmutató (lásd 128. ábra) a gyorsjavító készlet gyors
és szakszerű használatához, továbbá a gumijavító
szakműhelyben való bemutatáshoz a végleges javítás
előtt; INDÍTÁS VONTATÁSSAL VAGY
BEGURÍTÁSSAL
Mindenképpen kerüljük el a tolással, vontatással vagy
lejtőn legurulással történő motorindítást. Ekkor ugyanis
nagy mennyiségű, el nem égett üzemanyag kerülhet
a katalizátorba, ami javíthatatlan károsodást okoz annak
szerkezetében.
FIGYELMEZTETÉS Álló motor esetén a fékrendszer és
a kormányszerkezet rásegítő hatása nem működik,
ezért a fékezéshez és a kormányzáshoz
a megszokottnál lényegesen nagyobb erőt kell kifejteni.
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 152
Page 154 of 270
153
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

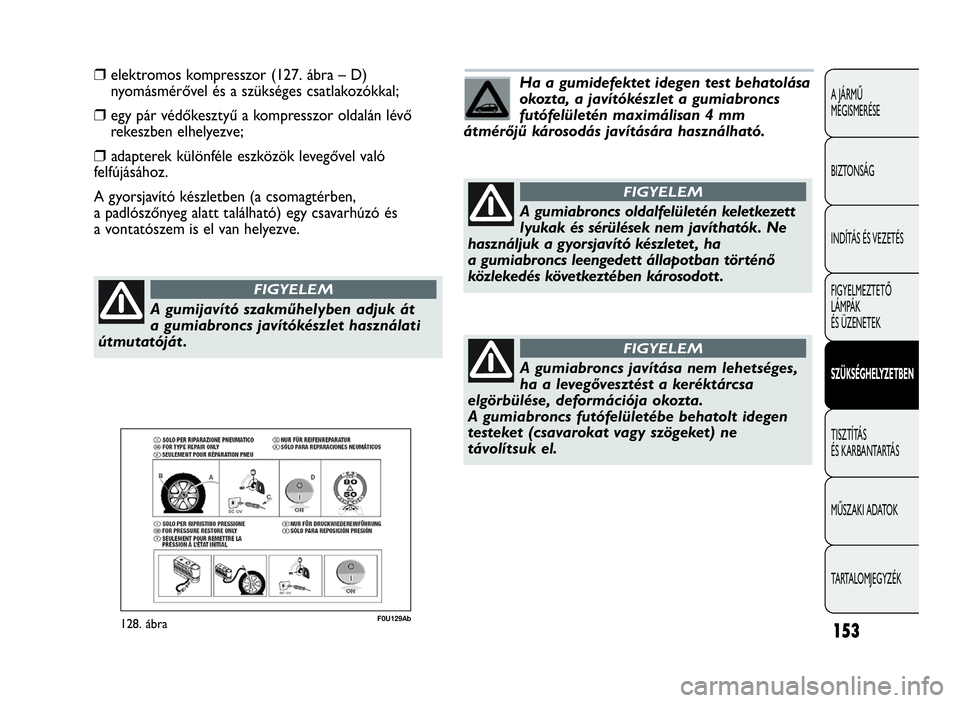

❒elektromos kompresszor (127. ábra – D)
nyomásmérővel és a szükséges csatlakozókkal;
❒egy pár védőkesztyű a kompresszor oldalán lévő
rekeszben elhelyezve;
❒adapterek különféle eszközök levegővel való
felfújásához.
A gyorsjavító készletben (a csomagtérben,
a padlószőnyeg alatt található) egy csavarhúzó és
a vontatószem is el van helyezve.
F0U129Ab128. ábra
A gumijavító szakműhelyben adjuk át
a gumiabroncs javítókészlet használati
útmutatóját .
FIGYELEM
Ha a gumidefektet idegen test behatolása
okozta, a javítókészlet a gumiabroncs
futófelületén maximálisan 4 mm
átmérőjű károsodás javítására használható.
A gumiabroncs oldalfelületén keletkezett
lyukak és sérülések nem javíthatók. Ne
használjuk a gyorsjavító készletet , ha
a gumiabroncs leengedett állapotban történő
közlekedés következtében károsodott .
FIGYELEM
A gumiabroncs javítása nem lehetséges,
ha a levegővesztést a keréktárcsa
elgörbülése, deformációja okozta.
A gumiabroncs futófelületébe behatolt idegen
testeket (csavarokat vagy szögeket) ne
távolítsuk el.
FIGYELEM
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 153
Page 155 of 270
154
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

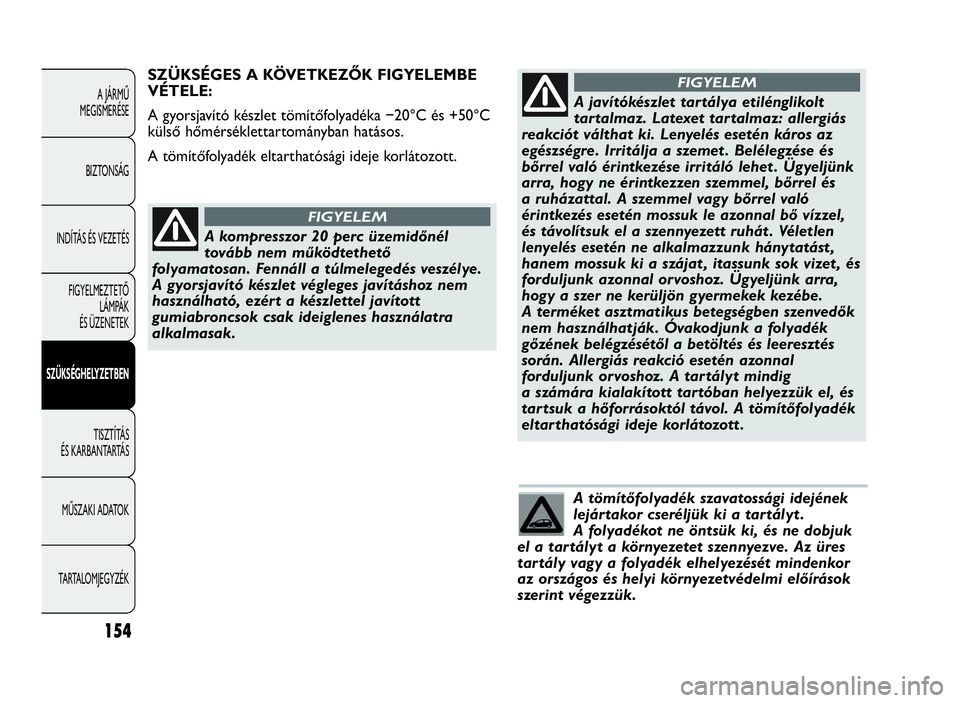

A tömítőfolyadék szavatossági idejének
lejártakor cseréljük ki a tartályt .
A folyadékot ne öntsük ki, és ne dobjuk
el a tartályt a környezetet szennyezve. Az üres
tartály vagy a folyadék elhelyezését mindenkor
az országos és helyi környezetvédelmi előírások
szerint végezzük.
A javítókészlet tartálya etilénglikolt
tar talmaz. Latexet tartalmaz: allergiás
reakciót válthat ki. Lenyelés esetén káros az
egészségre. Irritálja a szemet . Belélegzése és
bőrrel való érintkezése irritáló lehet . Ügyeljünk
arra, hogy ne érintkezzen szemmel, bőrrel és
a ruházattal. A szemmel vagy bőrrel való
érintkezés esetén mossuk le azonnal bő vízzel,
és távolítsuk el a szennyezett ruhát . Véletlen
lenyelés esetén ne alkalmazzunk hánytatást ,
hanem mossuk ki a szájat , itassunk sok vizet , és
forduljunk azonnal orvoshoz. Ügyeljünk arra,
hogy a szer ne kerüljön gyermekek kezébe.
A terméket asztmatikus betegségben szenvedők
nem használhatják. Óvakodjunk a folyadék
gőzének belégzésétől a betöltés és leeresztés
során. Allergiás reakció esetén azonnal
forduljunk orvoshoz. A tartályt mindig
a számára kialakított tartóban helyezzük el, és
tartsuk a hőforrásoktól távol. A tömítőfolyadék
eltarthatósági ideje korlátozott .
FIGYELEMSZÜKSÉGES A KÖVETKEZŐK FIGYELEMBE
VÉTELE:
A gyorsjavító készlet tömítőfolyadéka −20°C és +50°C
külső hőmérséklettartományban hatásos.
A tömítőfolyadék eltarthatósági ideje korlátozott.
A kompresszor 20 perc üzemidőnél
tovább nem működtethető
folyamatosan. Fennáll a túlmelegedés veszélye.
A gyorsjavító készlet végleges javításhoz nem
használható, ezér t a készlettel javított
gumiabroncsok csak ideiglenes használatra
alkalmasak.
FIGYELEM
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 154
Page 156 of 270
155
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

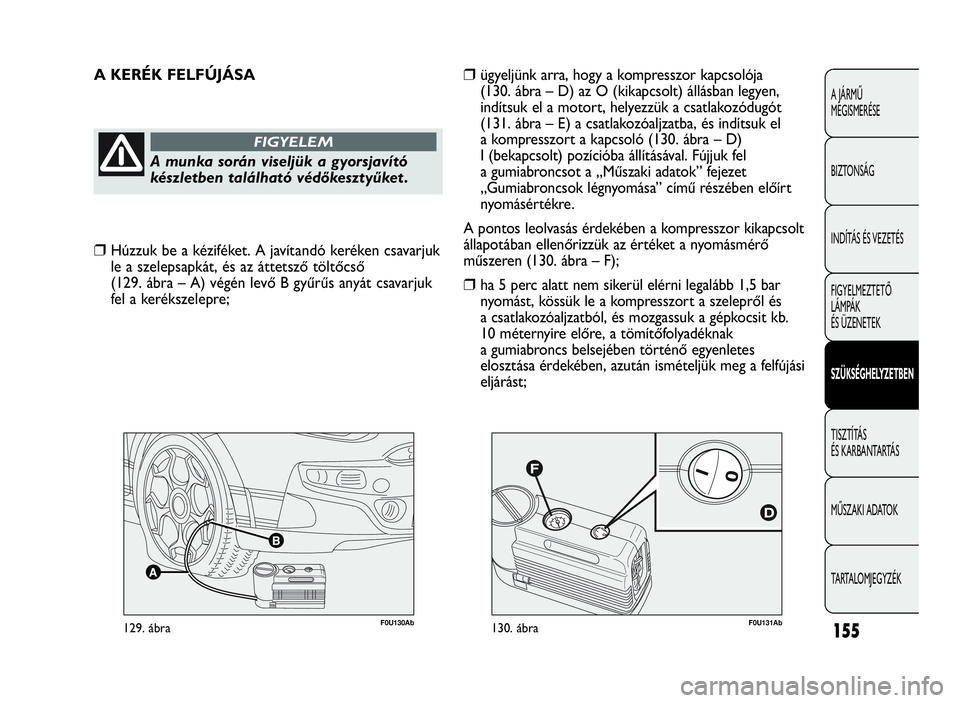

F0U131Ab130. ábraF0U130Ab129. ábra
A KERÉK FELFÚJÁSA
A munka során viseljük a gyorsjavító
készletben található védőkesztyűket .
FIGYELEM
❒ügyeljünk arra, hogy a kompresszor kapcsolója
(130. ábra – D) az O (kikapcsolt) állásban legyen,
indítsuk el a motort, helyezzük a csatlakozódugót
(131. ábra – E) a csatlakozóaljzatba, és indítsuk el
a kompresszort a kapcsoló (130. ábra – D)
I (bekapcsolt) pozícióba állításával. Fújjuk fel
a gumiabroncsot a „Műszaki adatok” fejezet
„Gumiabroncsok légnyomása” című részében előírt
nyomásértékre.
A pontos leolvasás érdekében a kompresszor kikapcsolt
állapotában ellenőrizzük az értéket a nyomásmérő
műszeren (130. ábra – F);
❒ha 5 perc alatt nem sikerül elérni legalább 1,5 bar
nyomást, kössük le a kompresszort a szelepről és
a csatlakozóaljzatból, és mozgassuk a gépkocsit kb.
10 méternyire előre, a tömítőfolyadéknak
a gumiabroncs belsejében történő egyenletes
elosztása érdekében, azután ismételjük meg a felfújási
eljárást;
❒Húzzuk be a kéziféket. A javítandó keréken csavarjuk
le a szelepsapkát, és az áttetsző töltőcső
(129. ábra – A) végén levő B gyűrűs anyát csavarjuk
fel a kerékszelepre;
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 155
Page 157 of 270
156
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

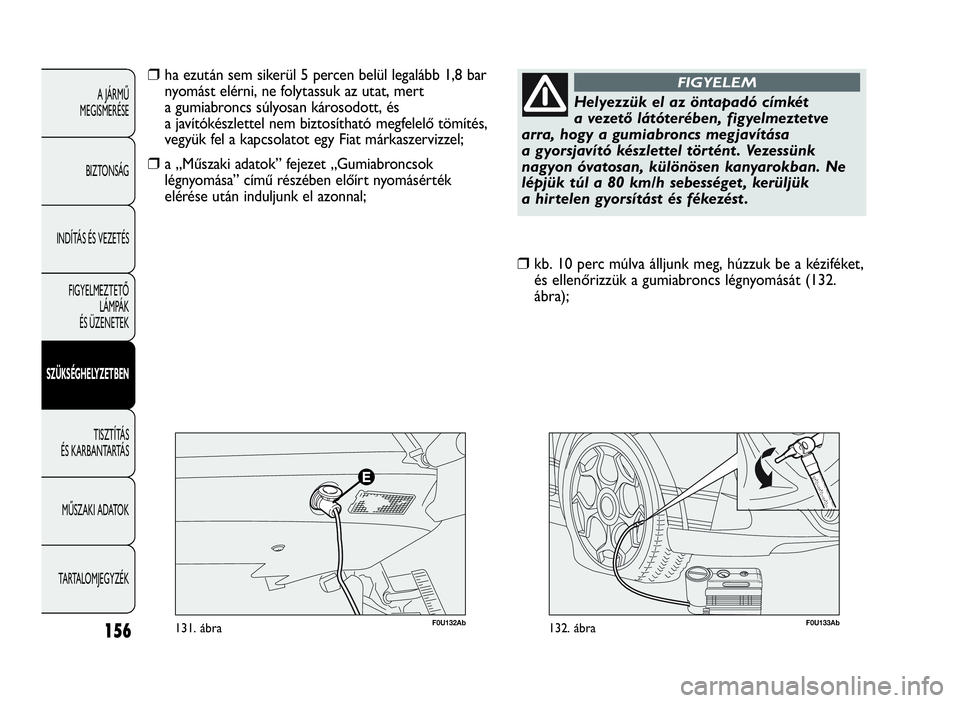

F0U133Ab132. ábra
❒kb. 10 perc múlva álljunk meg, húzzuk be a kéziféket,
és ellenőrizzük a gumiabroncs légnyomását (132.
ábra);
Helyezzük el az öntapadó címkét
a vezető látóterében, figyelmeztetve
arra, hogy a gumiabroncs megjavítása
a gyorsjavító készlettel történt . Vezessünk
nagyon óvatosan, különösen kanyarokban. Ne
lépjük túl a 80 km/h sebességet , kerüljük
a hirtelen gyorsítást és fékezést .
FIGYELEM
F0U132Ab131. ábra
❒ha ezután sem sikerül 5 percen belül legalább 1,8 bar
nyomást elérni, ne folytassuk az utat, mert
a gumiabroncs súlyosan károsodott, és
a javítókészlettel nem biztosítható megfelelő tömítés,
vegyük fel a kapcsolatot egy Fiat márkaszervizzel;
❒a „Műszaki adatok” fejezet „Gumiabroncsok
légnyomása” című részében előírt nyomásérték
elérése után induljunk el azonnal;
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 156
Page 158 of 270
157
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

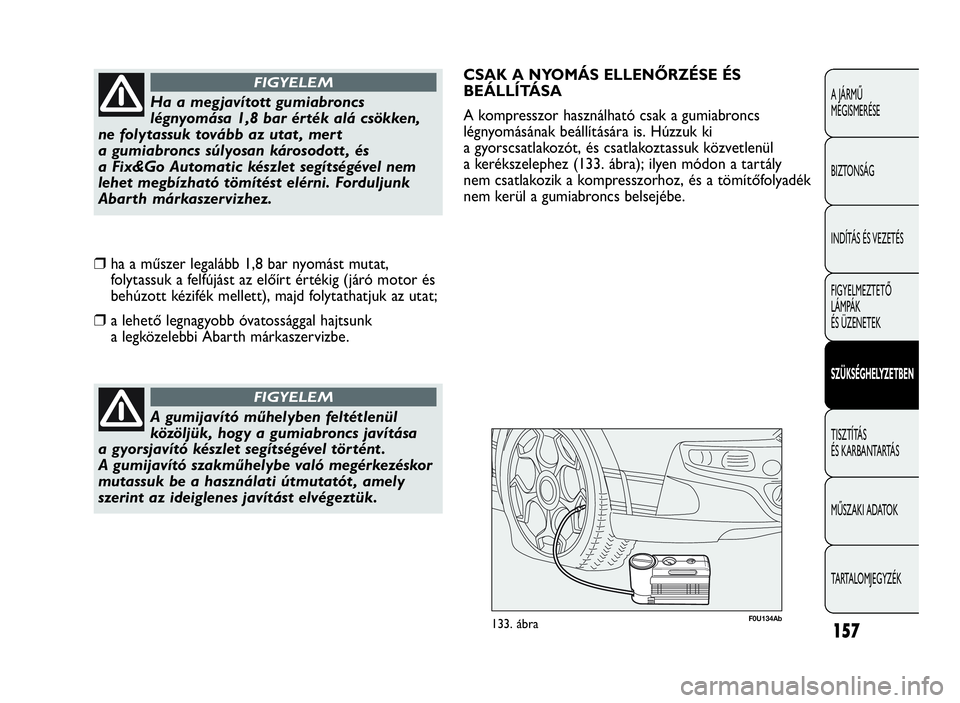

A gumijavító műhelyben feltétlenül
közöljük, hogy a gumiabroncs javítása
a gyorsjavító készlet segítségével tör tént .
A gumijavító szakműhelybe való megérkezéskor
mutassuk be a használati útmutatót , amely
szerint az ideiglenes javítást elvégeztük.
FIGYELEM
CSAK A NYOMÁS ELLENŐRZÉSE ÉS
BEÁLLÍTÁSA
A kompresszor használható csak a gumiabroncs
légnyomásának beállítására is. Húzzuk ki
a gyorscsatlakozót, és csatlakoztassuk közvetlenül
a kerékszelephez (133. ábra); ilyen módon a tartály
nem csatlakozik a kompresszorhoz, és a tömítőfolyadék
nem kerül a gumiabroncs belsejébe.
F0U134Ab133. ábra
Ha a meg javított gumiabroncs
légnyomása 1,8 bar ér ték alá csökken,
ne folytassuk tovább az utat , mer t
a gumiabroncs súlyosan károsodott , és
a Fix&Go Automatic készlet segítségével nem
lehet megbízható tömítést elérni. Forduljunk
Abarth márkaszervizhez.
FIGYELEM
❒ha a műszer legalább 1,8 bar nyomást mutat,
folytassuk a felfújást az előírt értékig (járó motor és
behúzott kézifék mellett), majd folytathatjuk az utat;
❒a lehető legnagyobb óvatossággal hajtsunk
a legközelebbi Abarth márkaszervizbe.
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 157
Page 159 of 270
158
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
IZZÓCSERE
ÁLTALÁNOS TUDNIVALÓK
❒Ha valamelyik izzó nem működik, először mindig
ellenőrizzük az áramkörét védő biztosítékot, mielőtt
az izzócseréhez hozzákezdenénk: a biztosítékok
elhelyezkedésére vonatkozó tudnivalókat a jelen
fejezet „Biztosítékcsere” című részében találjuk meg;
❒csere előtt vizsgáljuk meg az izzó és a foglalat
érintkezőit is, hogy nem oxidálódtak-e;
❒csak az eredetivel azonos típusú és teljesítményű
izzót használjunk a cseréhez;
❒a fényszóróizzó cseréje után, a biztonság érdekében
mindig ellenőrizzük a fényszóró beállítását is.
Az elektromos berendezések
(elektronikus vezérlőegységek)
szakszerűtlen javítása, módosítása, a gyári
előírástól eltérő módon, a berendezés
jellemzőinek figyelmen kívül hagyásával végzett
beavatkozások üzemzavarokat és tűzveszélyt
idézhetnek elő.
FIGYELEM
A halogén izzók nyomás alatt levő gázt
tar talmaznak, törés esetén az
üvegszilánkok kilövődhetnek.
FIGYELEM

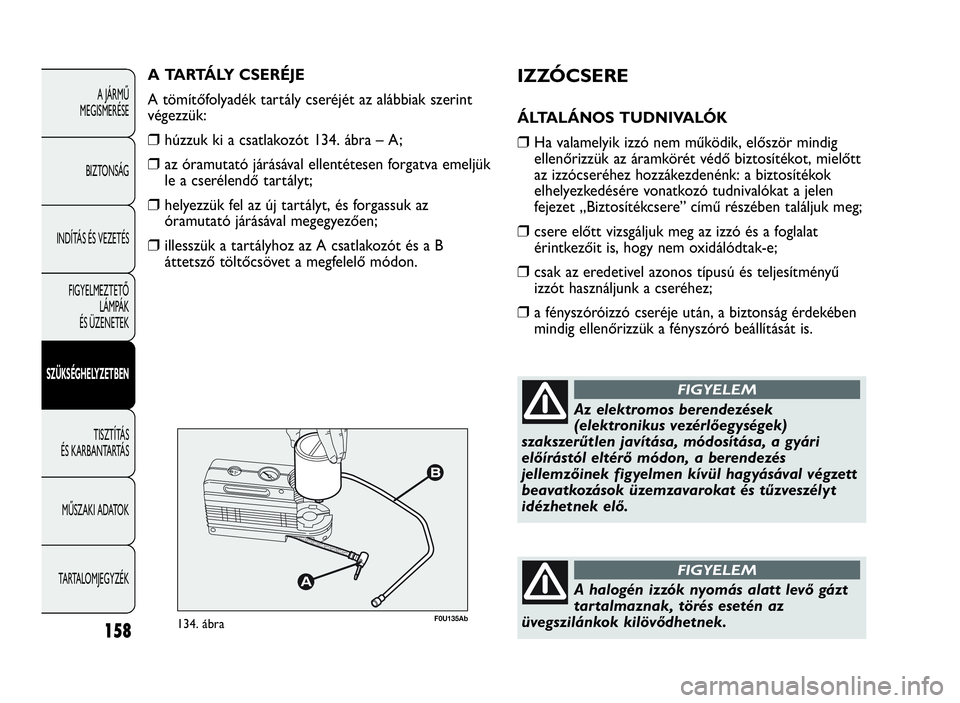

F0U135Ab134. ábra
A TARTÁLY CSERÉJE
A tömítőfolyadék tartály cseréjét az alábbiak szerint
végezzük:
❒húzzuk ki a csatlakozót 134. ábra – A;
❒az óramutató járásával ellentétesen forgatva emeljük
le a cserélendő tartályt;
❒helyezzük fel az új tartályt, és forgassuk az
óramutató járásával megegyezően;
❒illesszük a tartályhoz az A csatlakozót és a B
áttetsző töltőcsövet a megfelelő módon.
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 158
Page 160 of 270
159
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
A halogén izzókat csakis
a fémfoglalatuknál fog juk meg. Ha az
üvegtestet ujjunkkal megérintjük,
csökken a kibocsátott fényerősség és az izzó
élettartama. Ha az üveget véletlenül mégis
megérintettük, alkoholos ruhával töröljük le és
hagyjuk megszáradni.

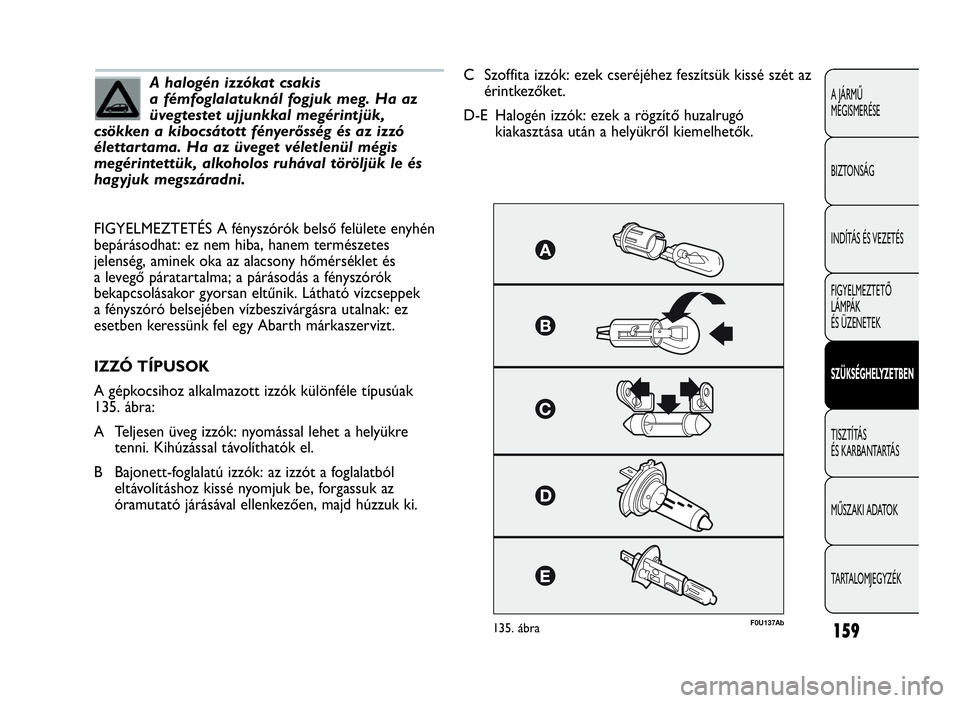

135. ábraF0U137Ab
FIGYELMEZTETÉS A fényszórók belső felülete enyhén
bepárásodhat: ez nem hiba, hanem természetes
jelenség, aminek oka az alacsony hőmérséklet és
a levegő páratartalma; a párásodás a fényszórók
bekapcsolásakor gyorsan eltűnik. Látható vízcseppek
a fényszóró belsejében vízbeszivárgásra utalnak: ez
esetben keressünk fel egy Abarth márkaszervizt.
IZZÓ TÍPUSOK
A gépkocsihoz alkalmazott izzók különféle típusúak
135. ábra:
A Teljesen üveg izzók: nyomással lehet a helyükre
tenni. Kihúzással távolíthatók el.
B Bajonett-foglalatú izzók: az izzót a foglalatból
eltávolításhoz kissé nyomjuk be, forgassuk az
óramutató járásával ellenkezően, majd húzzuk ki.C Szoffita izzók: ezek cseréjéhez feszítsük kissé szét az
érintkezőket.
D-E Halogén izzók: ezek a rögzítő huzalrugó
kiakasztása után a helyükről kiemelhetők.
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 159
