160
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

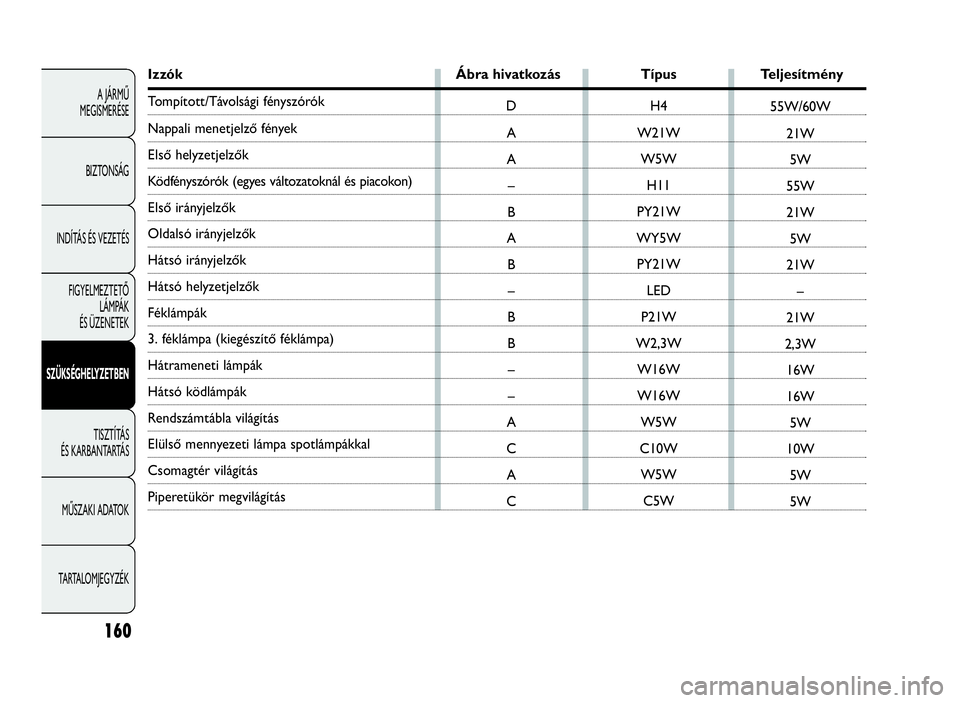

Izzók Ábra hivatkozás Típus Teljesítmény
Tompított/Távolsági fényszórók
Nappali menetjelző fények
Első helyzetjelzők
Ködfényszórók (egyes változatoknál és piacokon)
Első irányjelzők
Oldalsó irányjelzők
Hátsó irányjelzők
Hátsó helyzetjelzők
Féklámpák
3. féklámpa (kiegészítő féklámpa)
Hátrameneti lámpák
Hátsó ködlámpák
Rendszámtábla világítás
Elülső mennyezeti lámpa spotlámpákkal
Csomagtér világítás
Piperetükör megvilágításH4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55W/60W
21W
5W
55W
21W
5W
21W
–
21W
2,3W
16W
16W
5W
10W
5W
5W
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 160

161
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U138Ab136. ábraF0U139Ab137. ábra
FIGYELMEZTETÉS Az első irányjelző, a tompított
fényszóró és a távolsági fényszóró izzók cseréjét
a megfelelő zárófedél felnyitásával végezhetjük el (lásd
a fejezet „Irányjelzők” című részét).
HELYZETJELZŐ LÁMPÁK 137. ábra
Az izzó cseréjét az alábbiak szerint végezzük:
❒vegyük le a védő gumisapkát egy megfelelő nyelvvel
❒nyomjuk meg a B füleket, és vegyük ki az
izzófoglalatot;
❒vegyük ki és cseréljük ki a C izzót;
❒nyomjuk vissza a foglalatot, és helyezzük vissza
a gumisapkát, ügyelve annak biztos rögzülésére.

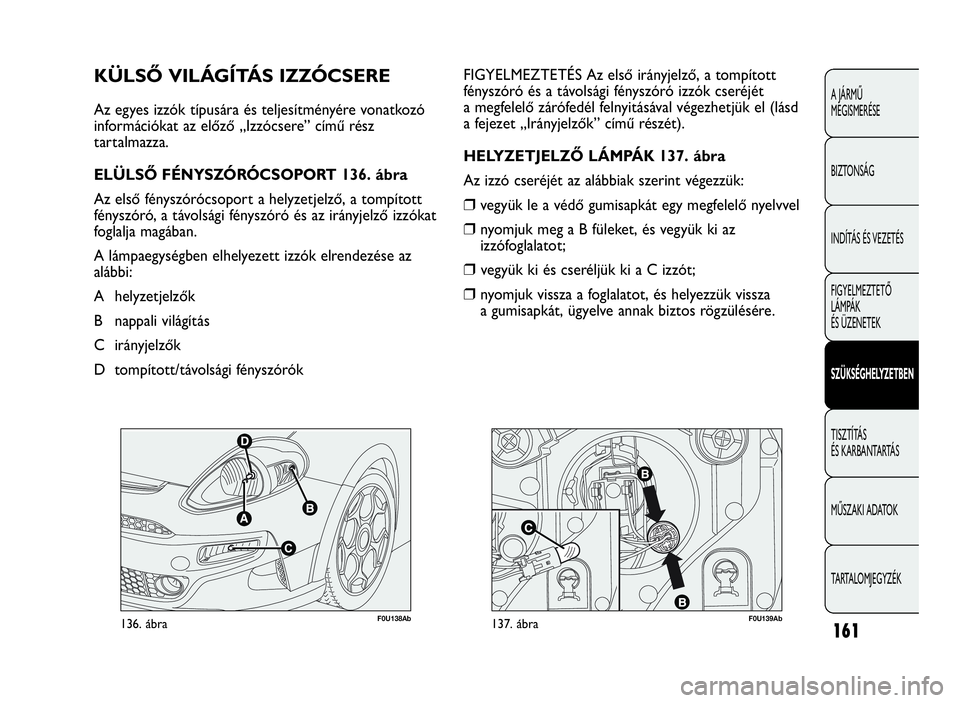

KÜLSŐ VILÁGÍTÁS IZZÓCSERE
Az egyes izzók típusára és teljesítményére vonatkozó
információkat az előző „Izzócsere” című rész
tartalmazza.
ELÜLSŐ FÉNYSZÓRÓCSOPORT 136. ábra
Az első fényszórócsoport a helyzetjelző, a tompított
fényszóró, a távolsági fényszóró és az irányjelző izzókat
foglalja magában.
A lámpaegységben elhelyezett izzók elrendezése az
alábbi:
A helyzetjelzők
B nappali világítás
C irányjelzők
D tompított/távolsági fényszórók
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 161

F0U140Ab138. ábra

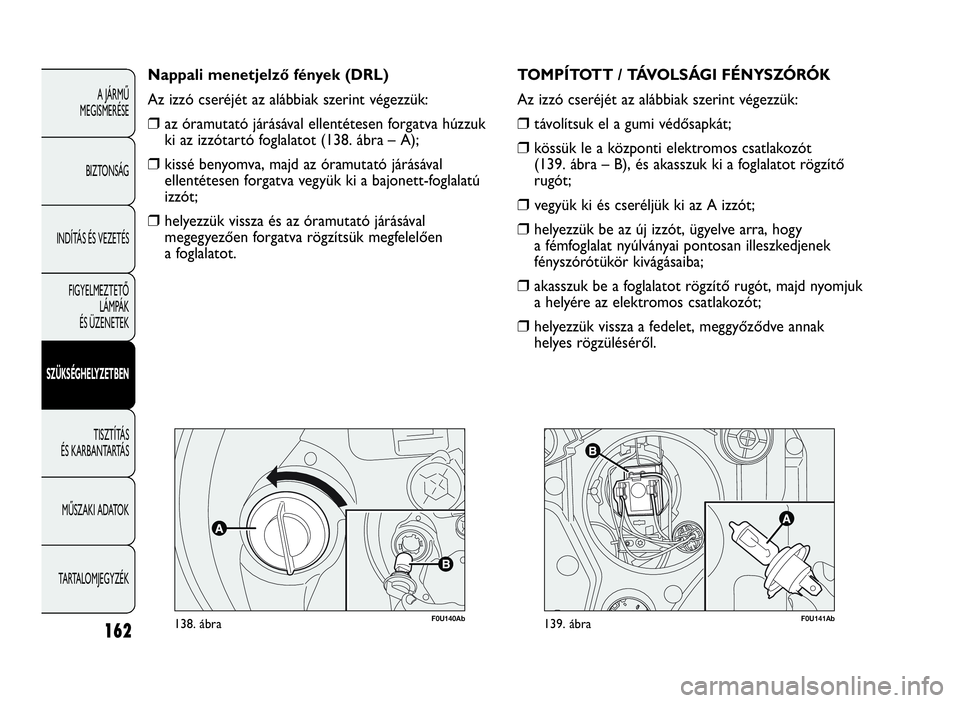

Nappali menetjelző fények (DRL)
Az izzó cseréjét az alábbiak szerint végezzük:
❒az óramutató járásával ellentétesen forgatva húzzuk
ki az izzótartó foglalatot (138. ábra – A);
❒kissé benyomva, majd az óramutató járásával
ellentétesen forgatva vegyük ki a bajonett-foglalatú
izzót;
❒helyezzük vissza és az óramutató járásával
megegyezően forgatva rögzítsük megfelelően
a foglalatot.
162
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U141Ab139. ábra
TOMPÍTOTT / TÁVOLSÁGI FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a gumi védősapkát;
❒kössük le a központi elektromos csatlakozót
(139. ábra – B), és akasszuk ki a foglalatot rögzítő
rugót;
❒vegyük ki és cseréljük ki az A izzót;
❒helyezzük be az új izzót, ügyelve arra, hogy
a fémfoglalat nyúlványai pontosan illeszkedjenek
fényszórótükör kivágásaiba;
❒akasszuk be a foglalatot rögzítő rugót, majd nyomjuk
a helyére az elektromos csatlakozót;
❒helyezzük vissza a fedelet, meggyőződve annak
helyes rögzüléséről.
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 162

163
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U143Ab141. ábra
A
A
B
F0U142Ab140. ábra

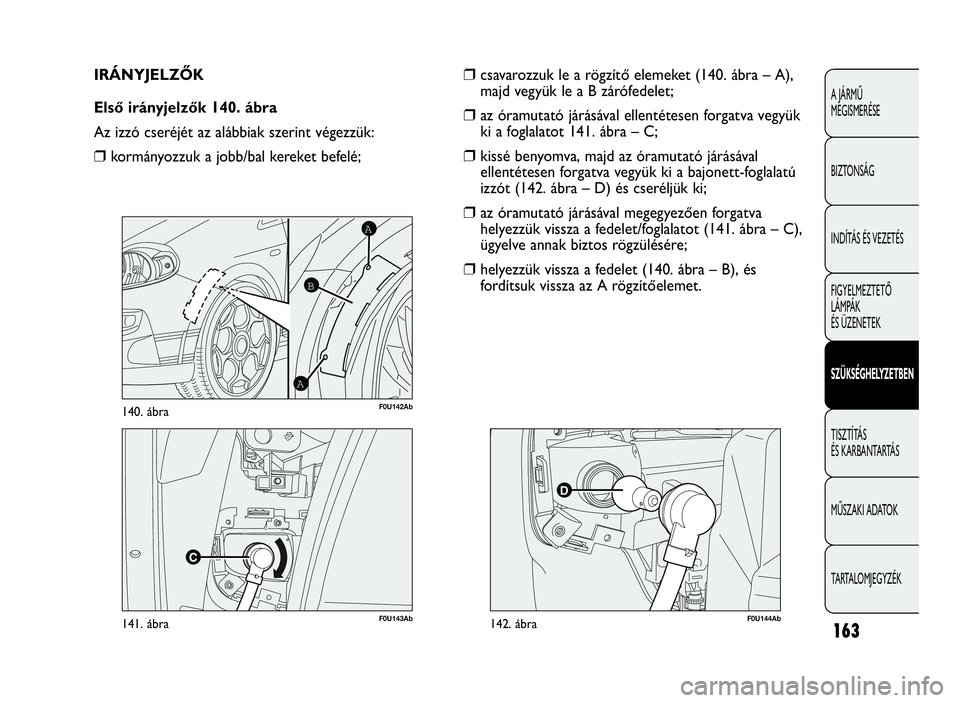

IRÁNYJELZŐK
Első irányjelzők 140. ábra
Az izzó cseréjét az alábbiak szerint végezzük:
❒kormányozzuk a jobb/bal kereket befelé;
D
F0U144Ab142. ábra
❒csavarozzuk le a rögzítő elemeket (140. ábra – A),
majd vegyük le a B zárófedelet;
❒az óramutató járásával ellentétesen forgatva vegyük
ki a foglalatot 141. ábra – C;
❒kissé benyomva, majd az óramutató járásával
ellentétesen forgatva vegyük ki a bajonett-foglalatú
izzót (142. ábra – D) és cseréljük ki;
❒az óramutató járásával megegyezően forgatva
helyezzük vissza a fedelet/foglalatot (141. ábra – C),
ügyelve annak biztos rögzülésére;
❒helyezzük vissza a fedelet (140. ábra – B), és
fordítsuk vissza az A rögzítőelemet.
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 163

164
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
C
AC
B
C
F0U147Ab144. ábra
❒hajtsuk ki a C rögzítőcsavarokat és kivenni
a fényszórót;
❒vegyük ki az A izzót (145. ábra) az óramutató
járásával ellenétesen forgatva és az elektromos
csatlakozót kikapcsolva.
F0U145Ab143. ábra

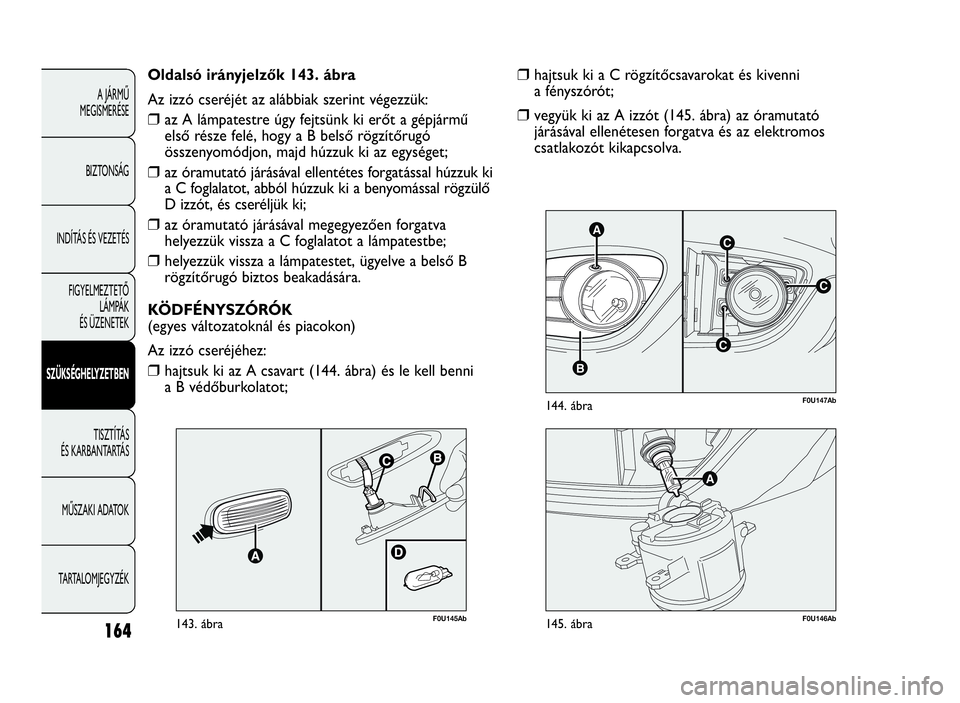

Oldalsó irányjelzők 143. ábra
Az izzó cseréjét az alábbiak szerint végezzük:
❒az A lámpatestre úgy fejtsünk ki erőt a gépjármű
első része felé, hogy a B belső rögzítőrugó
összenyomódjon, majd húzzuk ki az egységet;
❒az óramutató járásával ellentétes forgatással húzzuk ki
a C foglalatot, abból húzzuk ki a benyomással rögzülő
D izzót, és cseréljük ki;
❒az óramutató járásával megegyezően forgatva
helyezzük vissza a C foglalatot a lámpatestbe;
❒helyezzük vissza a lámpatestet, ügyelve a belső B
rögzítőrugó biztos beakadására.
KÖDFÉNYSZÓRÓK
(egyes változatoknál és piacokon)
Az izzó cseréjéhez:
❒hajtsuk ki az A csavart (144. ábra) és le kell benni
a B védőburkolatot;
A
F0U146Ab145. ábra
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 164

165
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

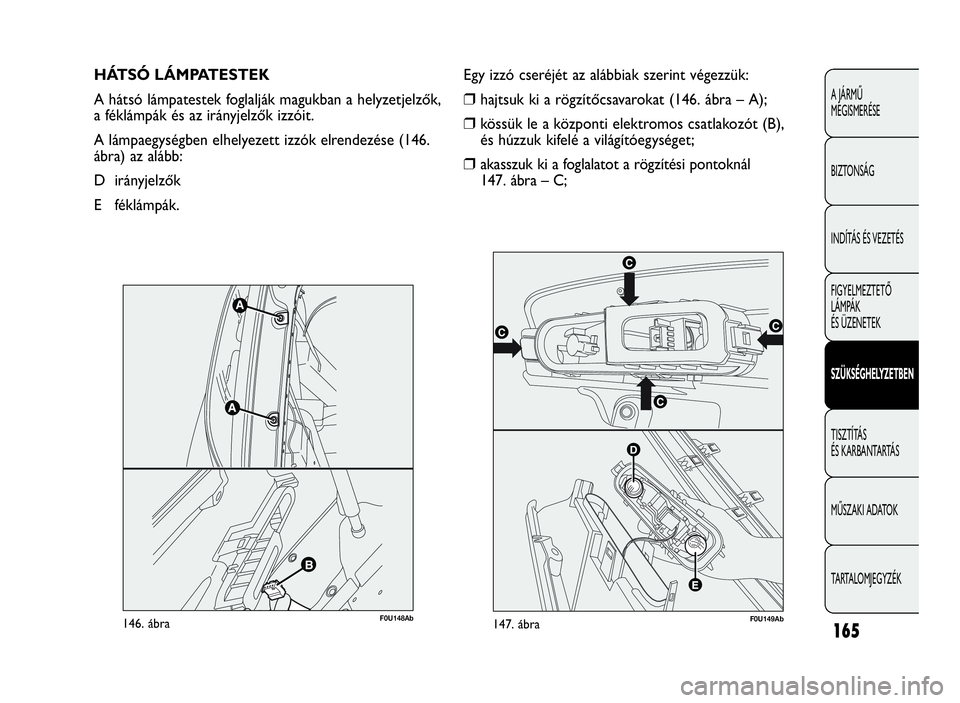

HÁTSÓ LÁMPATESTEK
A hátsó lámpatestek foglalják magukban a helyzetjelzők,
a féklámpák és az irányjelzők izzóit.
A lámpaegységben elhelyezett izzók elrendezése (146.
ábra) az alább:
D irányjelzők
E féklámpák.
F0U148Ab146. ábraF0U149Ab147. ábra
Egy izzó cseréjét az alábbiak szerint végezzük:
❒hajtsuk ki a rögzítőcsavarokat (146. ábra – A);
❒kössük le a központi elektromos csatlakozót (B),
és húzzuk kifelé a világítóegységet;
❒akasszuk ki a foglalatot a rögzítési pontoknál
147. ábra – C;
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 165

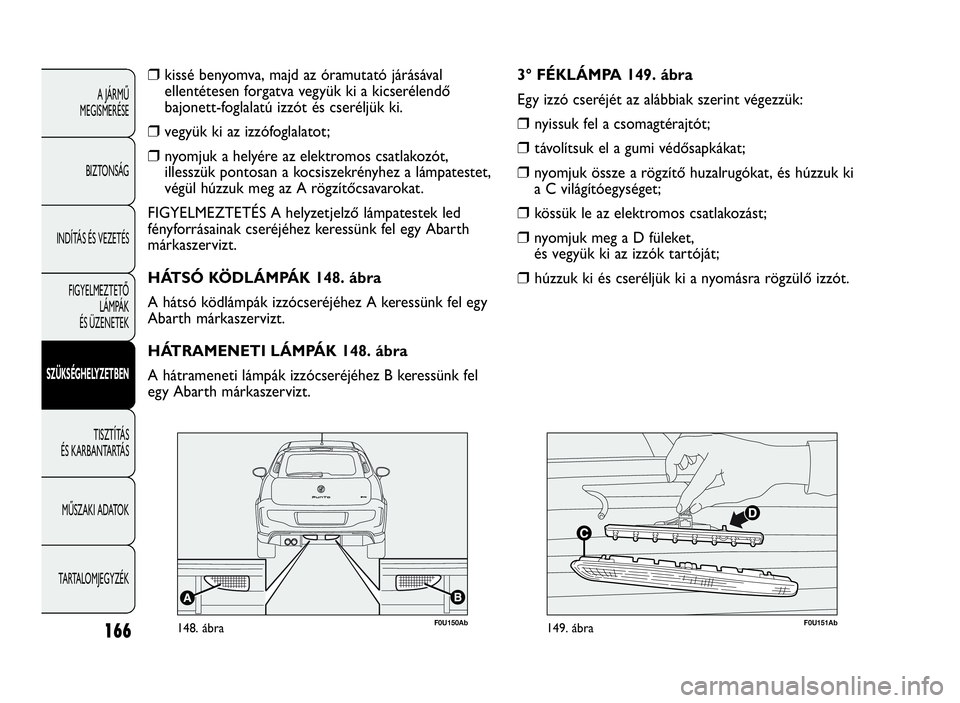

166
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
❒kissé benyomva, majd az óramutató járásával
ellentétesen forgatva vegyük ki a kicserélendő
bajonett-foglalatú izzót és cseréljük ki.
❒vegyük ki az izzófoglalatot;
❒nyomjuk a helyére az elektromos csatlakozót,
illesszük pontosan a kocsiszekrényhez a lámpatestet,
végül húzzuk meg az A rögzítőcsavarokat.
FIGYELMEZTETÉS A helyzetjelző lámpatestek led
fényforrásainak cseréjéhez keressünk fel egy Abarth
márkaszervizt.
HÁTSÓ KÖDLÁMPÁK 148. ábra
A hátsó ködlámpák izzócseréjéhez A keressünk fel egy
Abarth márkaszervizt.
HÁTRAMENETI LÁMPÁK 148. ábra
A hátrameneti lámpák izzócseréjéhez B keressünk fel
egy Abarth márkaszervizt.
F0U150Ab148. ábraF0U151Ab149. ábra
3° FÉKLÁMPA 149. ábra
Egy izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk fel a csomagtérajtót;
❒távolítsuk el a gumi védősapkákat;
❒nyomjuk össze a rögzítő huzalrugókat, és húzzuk ki
a C világítóegységet;
❒kössük le az elektromos csatlakozást;
❒nyomjukmegaDfüleket,
és vegyük ki az izzók tartóját;
❒húzzuk ki és cseréljük ki a nyomásra rögzülő izzót.
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 166

167
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

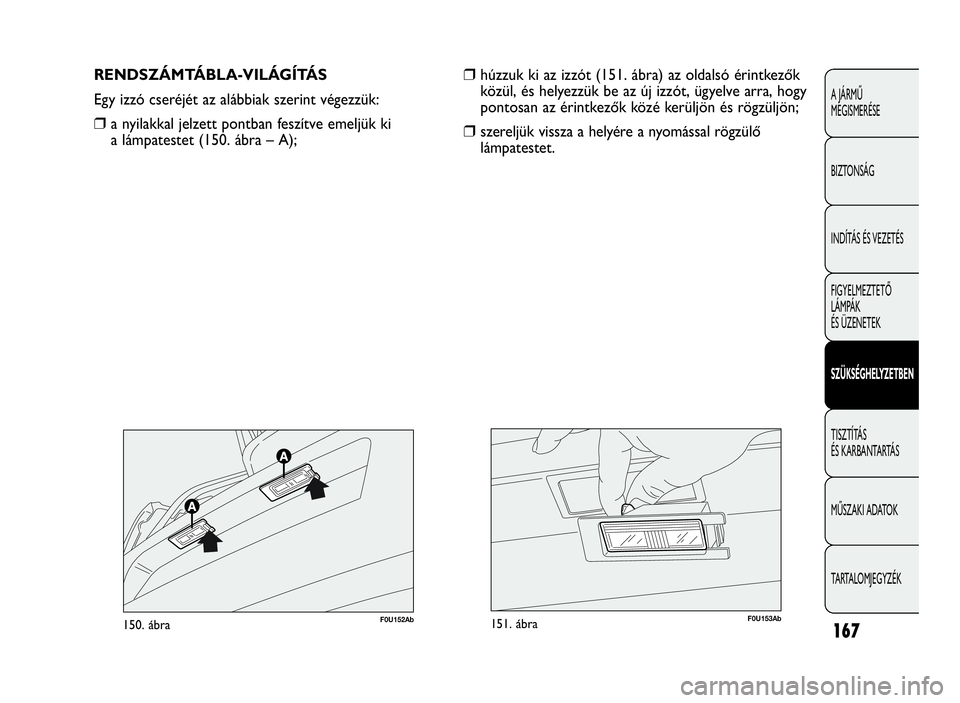

RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontban feszítve emeljük ki
a lámpatestet (150. ábra – A);
❒húzzuk ki az izzót (151. ábra) az oldalsó érintkezők
közül, és helyezzük be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön és rögzüljön;
❒szereljük vissza a helyére a nyomással rögzülő
lámpatestet.
F0U152Ab150. ábraF0U153Ab151. ábra
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 167

168
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U154Ab152. ábra
BELSŐ IZZÓK CSERÉJE
Az egyes izzók típusára és teljesítményére vonatkozó
információkat az „Izzócsere” című rész tartalmazza.ELÜLSŐ MENNYEZETVILÁGÍTÁS
Az égők cseréjéhez az alábbiak szerint járjon el:❒a nyilakkal jelzett pontokban feszítve emeljük ki
a mennyezeti lámpatestet (152. ábra – A);
❒nyissuk ki a védőfedelet (153. ábra – B);
❒húzzuk ki az izzókat (153. ábra – C) az oldalsó
érintkezők közül, és helyezzük be az új izzókat,
ügyelve arra, hogy pontosan az érintkezők közé
kerüljenek és rögzüljenek;
❒zárjuk vissza a burkolatot (153. ábra – B) és
rögzítsük a lámpát (152. ábra – A) a helyére, majd
ellenőrizzük, hogy megfelelő-e a rögzítése.
F0U155Ab153. ábra
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 168

169
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U156Ab154. ábra
CSOMAGTÉR VILÁGÍTÁS 154. ábra
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk fel a csomagtérajtót;
❒a nyíllal jelzett pontban feszítve emeljük ki az
A lámpatestet.
❒nyissuk fel a B védőfedelet, és cseréljük ki
a benyomással rögzülő izzót;
❒hajtsuk vissza a lámpatestre a B védőfedelet;
❒illesszük vissza a megfelelő helyre a lámpatestet
először az egyik, majd a másik oldalon nyomva
a helyére a megfelelő rögzülést jelző kattanásig.
F0U159Ab155. ábra
BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések védelmét
biztosítják azáltal, hogy a berendezés meghibásodása
vagy helytelen kezelése esetén beavatkozva megszakítják
az áramkört.
Ha valamelyik elektromos berendezés nem működik,
először mindig az áramkörét védő biztosítékot
vizsgáljuk meg: a vezetőszálnak (155. ábra – A) épnek
kell lennie. A kiolvadt biztosítékot mindig ugyanakkora
terhelhetőségű (ugyanolyan színű) biztosítékra
cseréljük ki.
B ép biztosíték;
C megszakadt vezetőszálú biztosíték.
