Abarth Punto Evo 2010 Kezelési és karbantartási útmutató (in Hungarian)

60
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

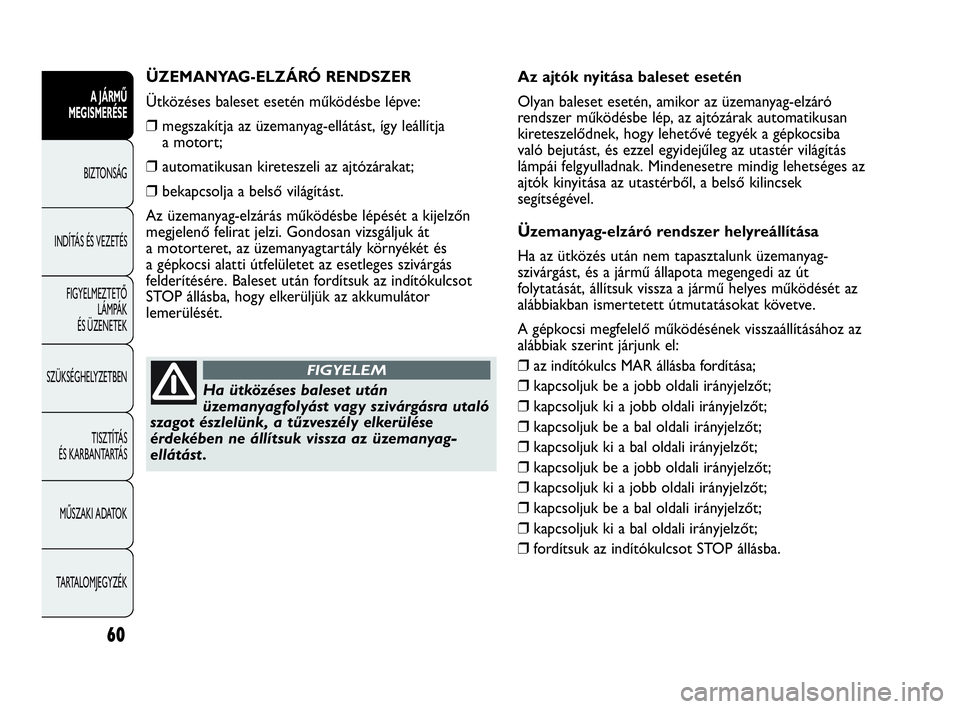

ÜZEMANYAG-ELZÁRÓ RENDSZER
Ütközéses baleset esetén működésbe lépve:
❒megszakítja az üzemanyag-ellátást, így leállítja
a motort;
❒automatikusan kireteszeli az ajtózárakat;
❒bekapcsolja a belső világítást.
Az üzemanyag-elzárás működésbe lépését a kijelzőn
megjelenő felirat jelzi. Gondosan vizsgáljuk át
a motorteret, az üzemanyagtartály környékét és
a gépkocsi alatti útfelületet az esetleges szivárgás
felderítésére. Baleset után fordítsuk az indítókulcsot
STOP állásba, hogy elkerüljük az akkumulátor
lemerülését.
Ha ütközéses baleset után
üzemanyagfolyást vagy szivárgásra utaló
szagot észlelünk, a tűzveszély elkerülése
érdekében ne állítsuk vissza az üzemanyag-
ellátást .
FIGYELEM
Az ajtók nyitása baleset esetén
Olyan baleset esetén, amikor az üzemanyag-elzáró
rendszer működésbe lép, az ajtózárak automatikusan
kireteszelődnek, hogy lehetővé tegyék a gépkocsiba
való bejutást, és ezzel egyidejűleg az utastér világítás
lámpái felgyulladnak. Mindenesetre mindig lehetséges az
ajtók kinyitása az utastérből, a belső kilincsek
segítségével.
Üzemanyag-elzáró rendszer helyreállítása
Ha az ütközés után nem tapasztalunk üzemanyag-
szivárgást, és a jármű állapota megengedi az út
folytatását, állítsuk vissza a jármű helyes működését az
alábbiakban ismertetett útmutatásokat követve.
A gépkocsi megfelelő működésének visszaállításához az
alábbiak szerint járjunk el:
❒az indítókulcs MAR állásba fordítása;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
❒kapcsoljuk ki a bal oldali irányjelzőt;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
❒kapcsoljuk ki a bal oldali irányjelzőt;
❒fordítsuk az indítókulcsot STOP állásba.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:50 Pagina 60

61
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U048Ab48. ábra
C
B
A
D
F0U049Ab49. ábra

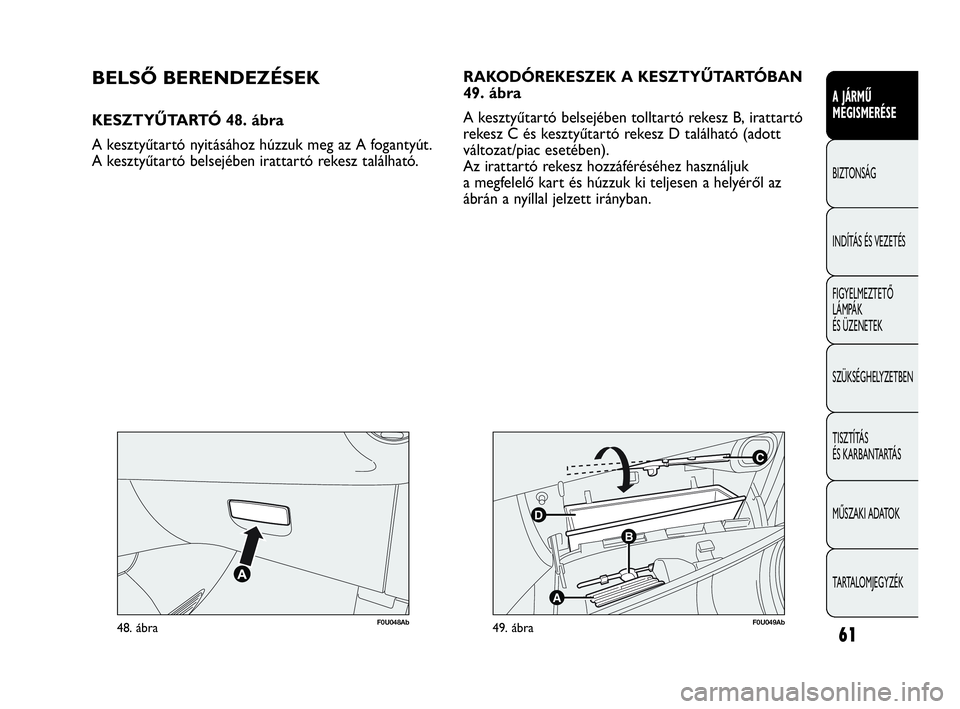

BELSŐ BERENDEZÉSEK
KESZTYŰTARTÓ 48. ábra
A kesztyűtartó nyitásához húzzuk meg az A fogantyút.
A kesztyűtartó belsejében irattartó rekesz található.RAKODÓREKESZEK A KESZTYŰTARTÓBAN
49. ábra
A kesztyűtartó belsejében tolltartó rekesz B, irattartó
rekesz C és kesztyűtartó rekesz D található (adott
változat/piac esetében).
Az irattartó rekesz hozzáféréséhez használjuk
a megfelelő kart és húzzuk ki teljesen a helyéről az
ábrán a nyíllal jelzett irányban.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 61

62
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U051Ab50. ábra
F0U050Ab51. ábra

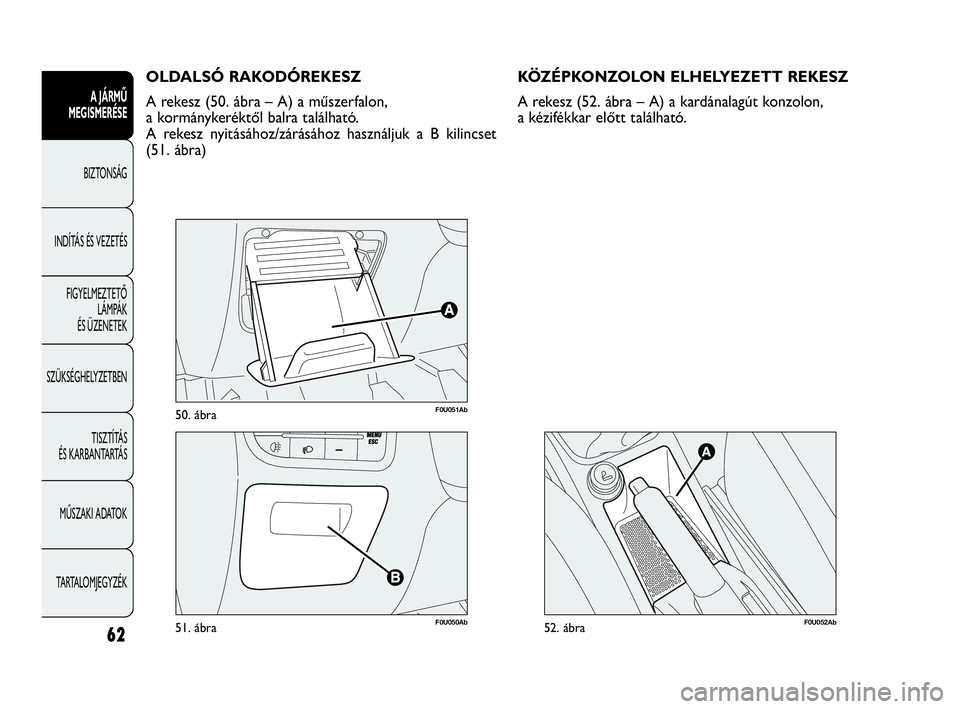

OLDALSÓ RAKODÓREKESZ
A rekesz (50. ábra – A) a műszerfalon,
a kormánykeréktől balra található.
A rekesz nyitásához/zárásához használjuk a B kilincset
(51. ábra)
F0U052Ab52. ábra
KÖZÉPKONZOLON ELHELYEZETT REKESZ
A rekesz (52. ábra – A) a kardánalagút konzolon,
a kézifékkar előtt található.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 62

63
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U054Ab54. ábra

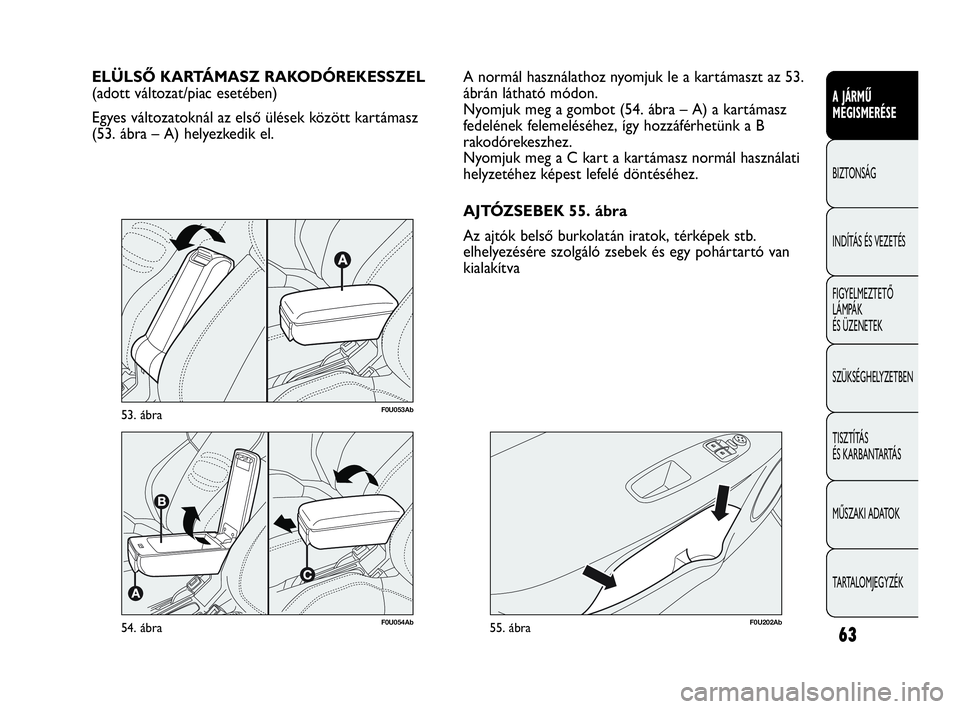

ELÜLSŐ KARTÁMASZ RAKODÓREKESSZEL
(adott változat/piac esetében)
Egyes változatoknál az első ülések között kartámasz
(53. ábra – A) helyezkedik el.
F0U202Ab55. ábra
A normál használathoz nyomjuk le a kartámaszt az 53.
ábrán látható módon.
Nyomjuk meg a gombot (54. ábra – A) a kartámasz
fedelének felemeléséhez, így hozzáférhetünk a B
rakodórekeszhez.
Nyomjuk meg a C kart a kartámasz normál használati
helyzetéhez képest lefelé döntéséhez.
AJTÓZSEBEK 55. ábra
Az ajtók belső burkolatán iratok, térképek stb.
elhelyezésére szolgáló zsebek és egy pohártartó van
kialakítva
F0U053Ab53. ábra
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 63

64
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U057Ab56. ábra

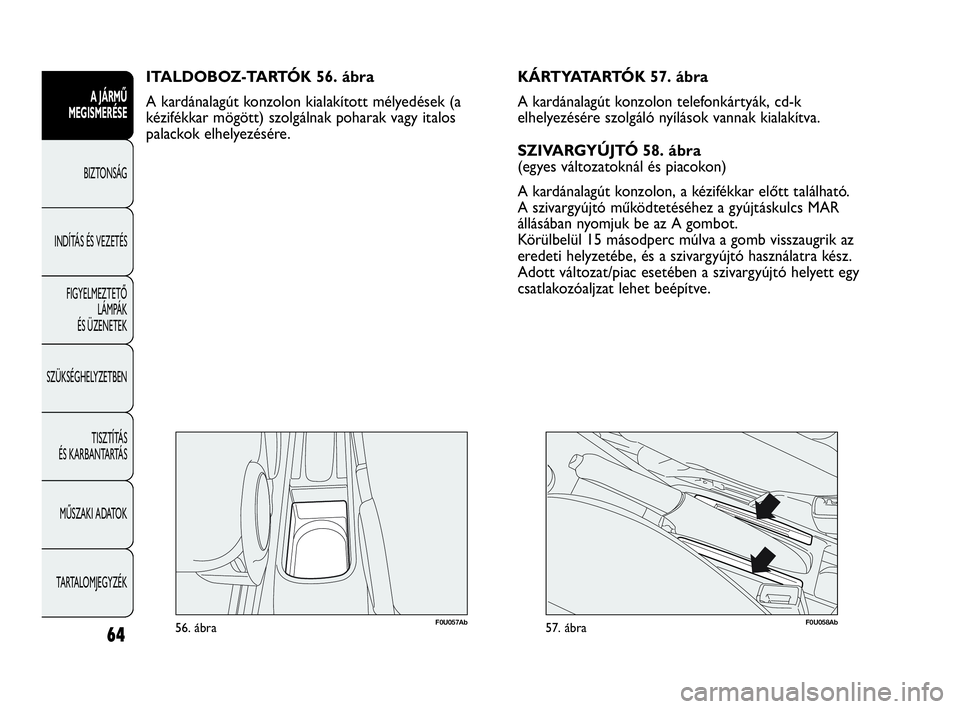

ITALDOBOZ-TARTÓK 56. ábra
A kardánalagút konzolon kialakított mélyedések (a
kézifékkar mögött) szolgálnak poharak vagy italos
palackok elhelyezésére.
F0U058Ab57. ábra
KÁRTYATARTÓK 57. ábra
A kardánalagút konzolon telefonkártyák, cd-k
elhelyezésére szolgáló nyílások vannak kialakítva.
SZIVARGYÚJTÓ 58. ábra
(egyes változatoknál és piacokon)
A kardánalagút konzolon, a kézifékkar előtt található.
A szivargyújtó működtetéséhez a gyújtáskulcs MAR
állásában nyomjuk be az A gombot.
Körülbelül 15 másodperc múlva a gomb visszaugrik az
eredeti helyzetébe, és a szivargyújtó használatra kész.
Adott változat/piac esetében a szivargyújtó helyett egy
csatlakozóaljzat lehet beépítve.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 64

65
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U059Ab58. ábra

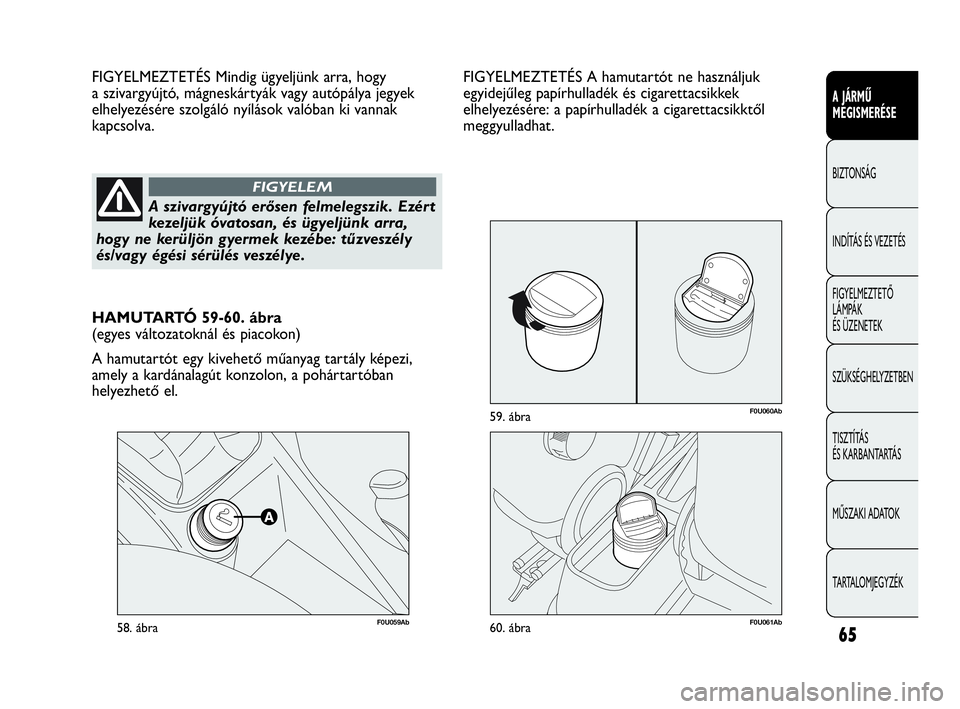

FIGYELMEZTETÉS Mindig ügyeljünk arra, hogy
a szivargyújtó, mágneskártyák vagy autópálya jegyek
elhelyezésére szolgáló nyílások valóban ki vannak
kapcsolva.
A szivargyújtó erősen felmelegszik. Ezért
kezeljük óvatosan, és ügyeljünk arra,
hogy ne kerüljön gyermek kezébe: tűzveszély
és/vagy égési sérülés veszélye.
FIGYELEM
F0U061Ab60. ábra
F0U060Ab59. ábra
HAMUTARTÓ 59-60. ábra
(egyes változatoknál és piacokon)
A hamutartót egy kivehető műanyag tartály képezi,
amely a kardánalagút konzolon, a pohártartóban
helyezhető el.FIGYELMEZTETÉS A hamutartót ne használjuk
egyidejűleg papírhulladék és cigarettacsikkek
elhelyezésére: a papírhulladék a cigarettacsikktől
meggyulladhat.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 65

66
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U062Ab61. ábra

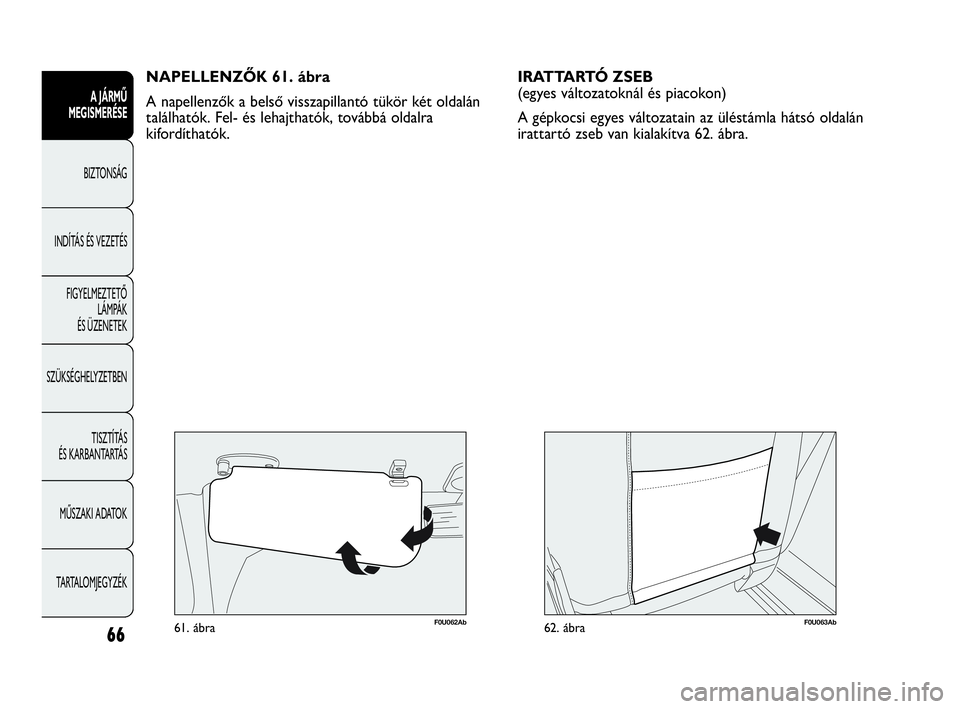

NAPELLENZŐK 61. ábra
A napellenzők a belső visszapillantó tükör két oldalán
találhatók. Fel- és lehajthatók, továbbá oldalra
kifordíthatók.
F0U063Ab62. ábra
IRATTARTÓ ZSEB
(egyes változatoknál és piacokon)
A gépkocsi egyes változatain az üléstámla hátsó oldalán
irattartó zseb van kialakítva 62. ábra.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 66

67
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U064Ab64. ábra

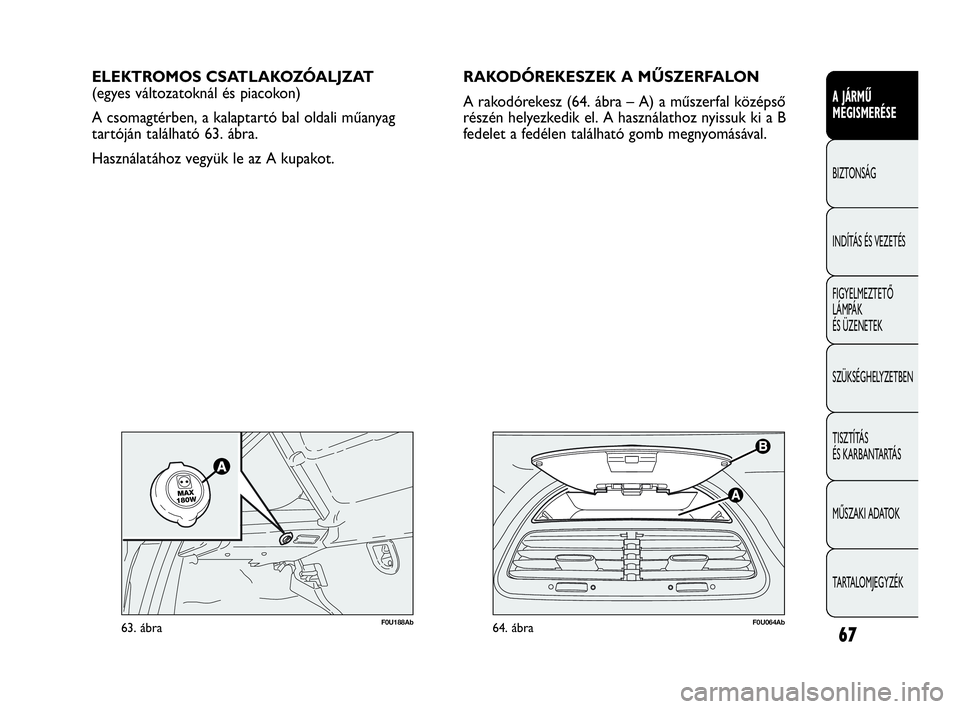

ELEKTROMOS CSATLAKOZÓALJZAT
(egyes változatoknál és piacokon)
A csomagtérben, a kalaptartó bal oldali műanyag
tartóján található 63. ábra.
Használatához vegyük le az A kupakot.
F0U188Ab63. ábra
RAKODÓREKESZEK A MŰSZERFALON
A rakodórekesz (64. ábra – A) a műszerfal középső
részén helyezkedik el. A használathoz nyissuk ki a B
fedelet a fedélen található gomb megnyomásával.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 67

68
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U065Ab65. ábra

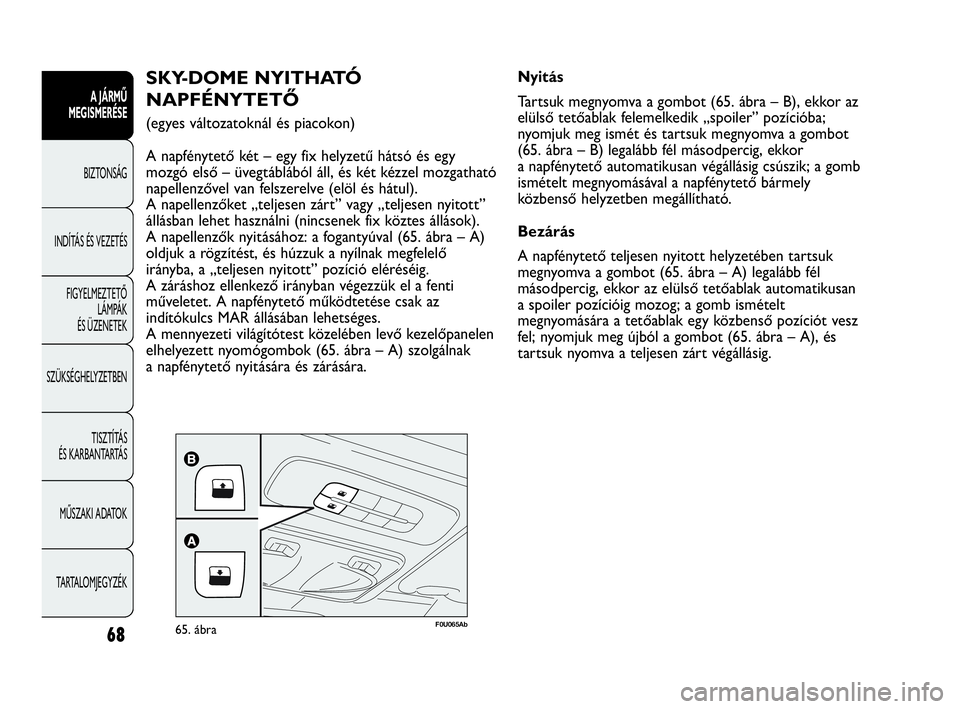

SKY-DOME NYITHATÓ
NAPFÉNYTETŐ
(egyes változatoknál és piacokon)
A napfénytető két – egy fix helyzetű hátsó és egy
mozgó első – üvegtáblából áll, és két kézzel mozgatható
napellenzővel van felszerelve (elöl és hátul).
A napellenzőket „teljesen zárt” vagy „teljesen nyitott”
állásban lehet használni (nincsenek fix köztes állások).
A napellenzők nyitásához: a fogantyúval (65. ábra – A)
oldjuk a rögzítést, és húzzuk a nyílnak megfelelő
irányba, a „teljesen nyitott” pozíció eléréséig.
A záráshoz ellenkező irányban végezzük el a fenti
műveletet. A napfénytető működtetése csak az
indítókulcs MAR állásában lehetséges.
A mennyezeti világítótest közelében levő kezelőpanelen
elhelyezett nyomógombok (65. ábra – A) szolgálnak
a napfénytető nyitására és zárására.Nyitás
Tartsuk megnyomva a gombot (65. ábra – B), ekkor az
elülső tetőablak felemelkedik „spoiler” pozícióba;
nyomjuk meg ismét és tartsuk megnyomva a gombot
(65. ábra – B) legalább fél másodpercig, ekkor
a napfénytető automatikusan végállásig csúszik; a gomb
ismételt megnyomásával a napfénytető bármely
közbenső helyzetben megállítható.
Bezárás
A napfénytető teljesen nyitott helyzetében tartsuk
megnyomva a gombot (65. ábra – A) legalább fél
másodpercig, ekkor az elülső tetőablak automatikusan
a spoiler pozícióig mozog; a gomb ismételt
megnyomására a tetőablak egy közbenső pozíciót vesz
fel; nyomjuk meg újból a gombot (65. ábra – A), és
tartsuk nyomva a teljesen zárt végállásig.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 68

69
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
Mindig húzzuk ki a gyújtáskulcsot ,
amikor kiszállunk a gépkocsiból, hogy
megelőzzük a kezelőszervek véletlen
működtetését , mert a tető figyelmetlen
mozgatása a gépkocsiban maradó utasok
sérülését okozhatja:a napfénytető figyelmetlen
használata veszélyes lehet . A működtetés előtt
és közben is mindig ügyeljünk arra, hogy az
utasok testi épségét ne veszélyeztesse sem
közvetlenül a mozgó tető, sem olyan tárgyak,
amelyeket magával húz, vagy amelyeknek
nekiütközik.
FIGYELEM

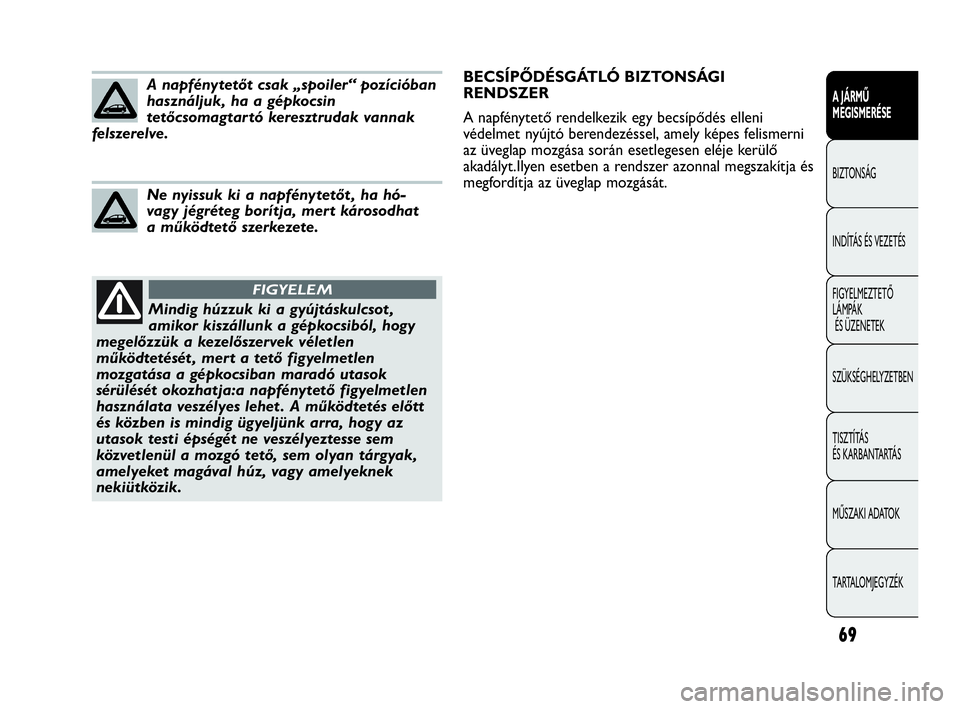

A napfénytetőt csak „spoiler“ pozícióban
használjuk, ha a gépkocsin
tetőcsomagtartó keresztrudak vannak
felszerelve.
Ne nyissuk ki a napfénytetőt , ha hó-
vagy jégréteg borítja, mert károsodhat
a működtető szerkezete.
BECSÍPŐDÉSGÁTLÓ BIZTONSÁGI
RENDSZER
A napfénytető rendelkezik egy becsípődés elleni
védelmet nyújtó berendezéssel, amely képes felismerni
az üveglap mozgása során esetlegesen eléje kerülő
akadályt.Ilyen esetben a rendszer azonnal megszakítja és
megfordítja az üveglap mozgását.
