Abarth Punto Evo 2010 Kezelési és karbantartási útmutató (in Hungarian)

70
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

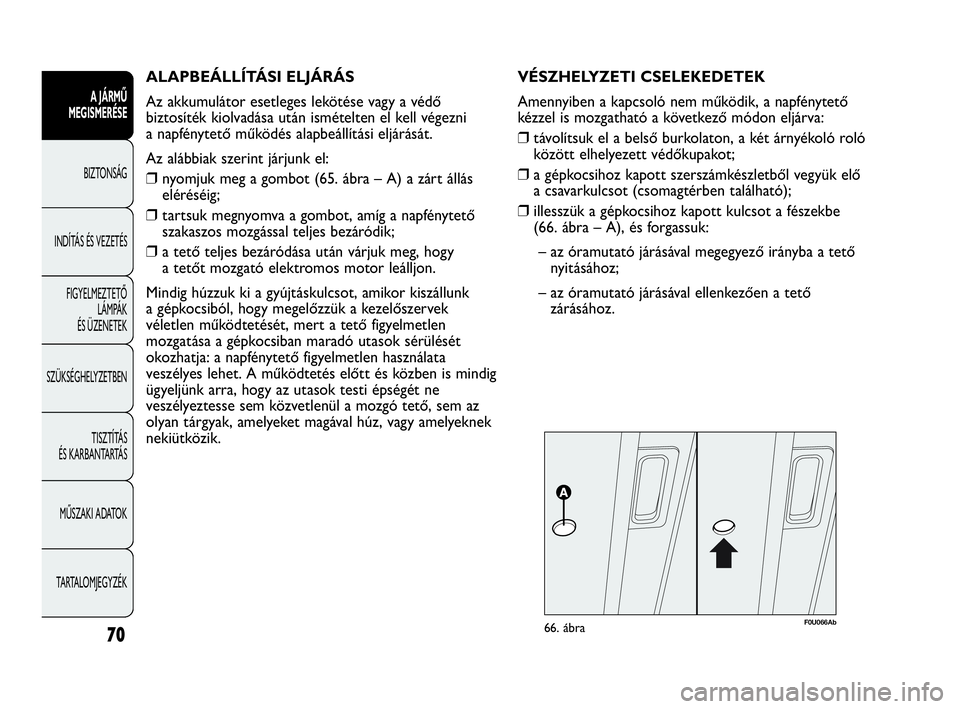

ALAPBEÁLLÍTÁSI ELJÁRÁS
Az akkumulátor esetleges lekötése vagy a védő
biztosíték kiolvadása után ismételten el kell végezni
a napfénytető működés alapbeállítási eljárását.
Az alábbiak szerint járjunk el:
❒nyomjuk meg a gombot (65. ábra – A) a zárt állás
eléréséig;
❒tartsuk megnyomva a gombot, amíg a napfénytető
szakaszos mozgással teljes bezáródik;
❒a tető teljes bezáródása után várjuk meg, hogy
a tetőt mozgató elektromos motor leálljon.
Mindig húzzuk ki a gyújtáskulcsot, amikor kiszállunk
a gépkocsiból, hogy megelőzzük a kezelőszervek
véletlen működtetését, mert a tető figyelmetlen
mozgatása a gépkocsiban maradó utasok sérülését
okozhatja: a napfénytető figyelmetlen használata
veszélyes lehet. A működtetés előtt és közben is mindig
ügyeljünk arra, hogy az utasok testi épségét ne
veszélyeztesse sem közvetlenül a mozgó tető, sem az
olyan tárgyak, amelyeket magával húz, vagy amelyeknek
nekiütközik.
F0U066Ab66. ábra
VÉSZHELYZETI CSELEKEDETEK
Amennyiben a kapcsoló nem működik, a napfénytető
kézzel is mozgatható a következő módon eljárva:
❒távolítsuk el a belső burkolaton, a két árnyékoló roló
között elhelyezett védőkupakot;
❒a gépkocsihoz kapott szerszámkészletből vegyük elő
a csavarkulcsot (csomagtérben található);
❒illesszük a gépkocsihoz kapott kulcsot a fészekbe
(66. ábra – A), és forgassuk:
– az óramutató járásával megegyező irányba a tető
nyitásához;
– az óramutató járásával ellenkezően a tető
zárásához.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:51 Pagina 70

71
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

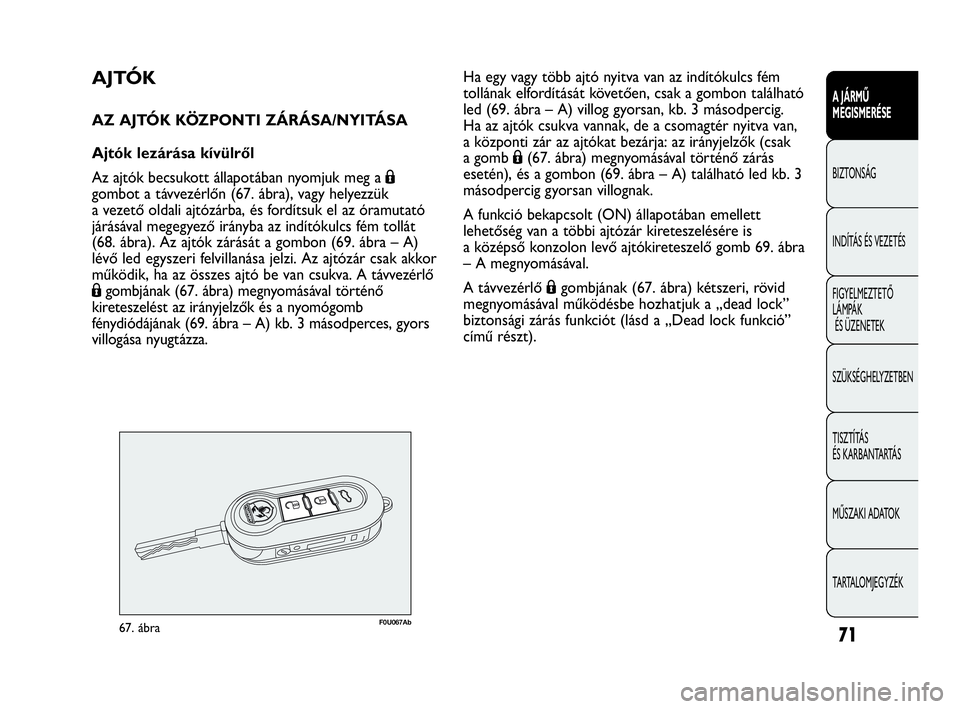

AJTÓK
AZ AJTÓK KÖZPONTI ZÁRÁSA/NYITÁSA
Ajtók lezárása kívülről
Az ajtók becsukott állapotában nyomjuk meg aÁ
gombot a távvezérlőn (67. ábra), vagy helyezzük
a vezető oldali ajtózárba, és fordítsuk el az óramutató
járásával megegyező irányba az indítókulcs fém tollát
(68. ábra). Az ajtók zárását a gombon (69. ábra – A)
lévő led egyszeri felvillanása jelzi. Az ajtózár csak akkor
működik, ha az összes ajtó be van csukva. A távvezérlő
Ágombjának (67. ábra) megnyomásával történő
kireteszelést az irányjelzők és a nyomógomb
fénydiódájának (69. ábra – A) kb. 3 másodperces, gyors
villogása nyugtázza.
F0U067Ab67. ábra
Ha egy vagy több ajtó nyitva van az indítókulcs fém
tollának elfordítását követően, csak a gombon található
led (69. ábra – A) villog gyorsan, kb. 3 másodpercig.
Ha az ajtók csukva vannak, de a csomagtér nyitva van,
a központi zár az ajtókat bezárja: az irányjelzők (csak
a gomb Á(67. ábra) megnyomásával történő zárás
esetén), és a gombon (69. ábra – A) található led kb. 3
másodpercig gyorsan villognak.
A funkció bekapcsolt (ON) állapotában emellett
lehetőség van a többi ajtózár kireteszelésére is
a középső konzolon levő ajtókireteszelő gomb 69. ábra
– A megnyomásával.
A távvezérlő Ágombjának (67. ábra) kétszeri, rövid
megnyomásával működésbe hozhatjuk a „dead lock”
biztonsági zárás funkciót (lásd a „Dead lock funkció”
című részt).
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:51 Pagina 71

72
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U069Ab69. ábraF0U068Ab68. ábra

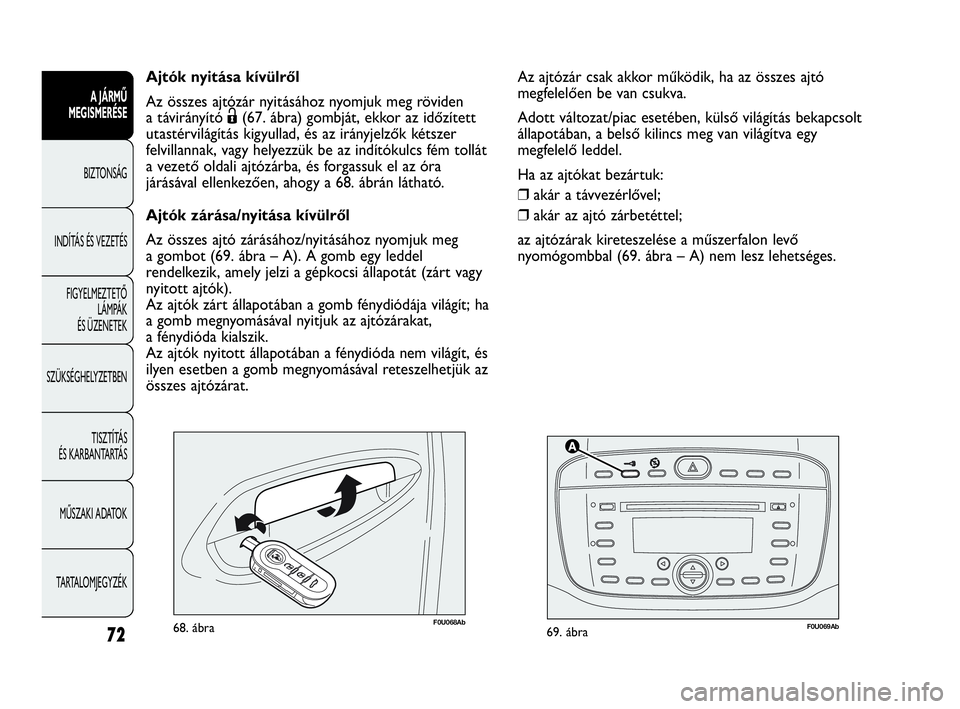

Ajtók nyitása kívülről
Az összes ajtózár nyitásához nyomjuk meg röviden
a távirányító Ë(67. ábra) gombját, ekkor az időzített
utastérvilágítás kigyullad, és az irányjelzők kétszer
felvillannak, vagy helyezzük be az indítókulcs fém tollát
a vezető oldali ajtózárba, és forgassuk el az óra
járásával ellenkezően, ahogy a 68. ábrán látható.
Ajtók zárása/nyitása kívülről
Az összes ajtó zárásához/nyitásához nyomjuk meg
a gombot (69. ábra – A). A gomb egy leddel
rendelkezik, amely jelzi a gépkocsi állapotát (zárt vagy
nyitott ajtók).
Az ajtók zárt állapotában a gomb fénydiódája világít; ha
a gomb megnyomásával nyitjuk az ajtózárakat,
a fénydióda kialszik.
Az ajtók nyitott állapotában a fénydióda nem világít, és
ilyen esetben a gomb megnyomásával reteszelhetjük az
összes ajtózárat. Az ajtózár csak akkor működik, ha az összes ajtó
megfelelően be van csukva.
Adott változat/piac esetében, külső világítás bekapcsolt
állapotában, a belső kilincs meg van világítva egy
megfelelő leddel.
Ha az ajtókat bezártuk:
❒akár a távvezérlővel;
❒akár az ajtó zárbetéttel;
az ajtózárak kireteszelése a műszerfalon levő
nyomógombbal (69. ábra – A) nem lesz lehetséges.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:51 Pagina 72

73
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

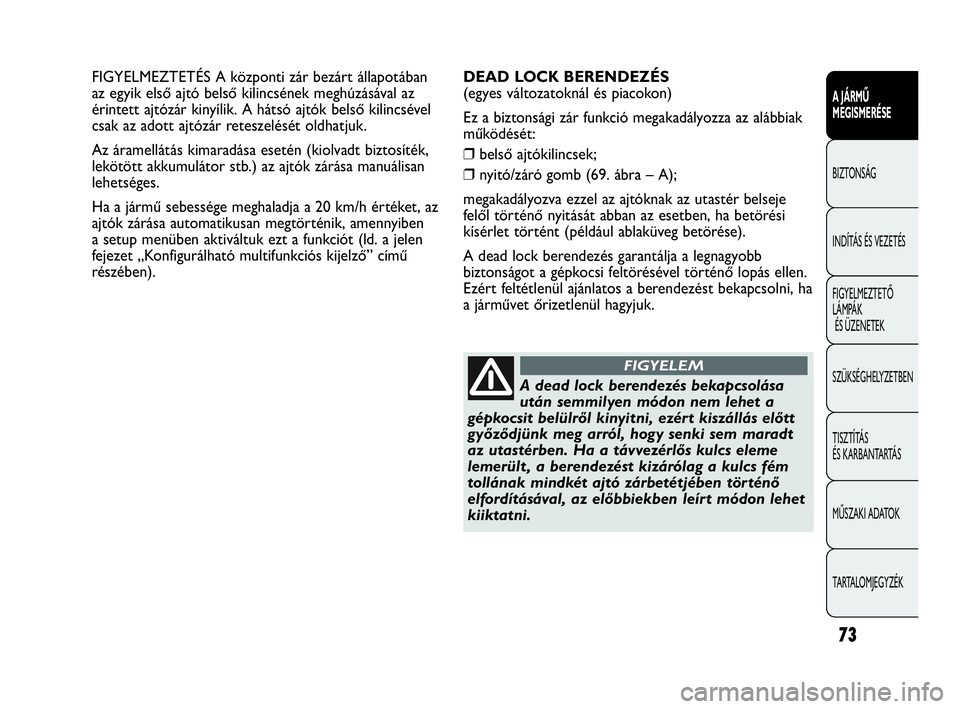

FIGYELMEZTETÉS A központi zár bezárt állapotában
az egyik első ajtó belső kilincsének meghúzásával az
érintett ajtózár kinyílik. A hátsó ajtók belső kilincsével
csak az adott ajtózár reteszelését oldhatjuk.
Az áramellátás kimaradása esetén (kiolvadt biztosíték,
lekötött akkumulátor stb.) az ajtók zárása manuálisan
lehetséges.
Ha a jármű sebessége meghaladja a 20 km/h értéket, az
ajtók zárása automatikusan megtörténik, amennyiben
a setup menüben aktiváltuk ezt a funkciót (ld. a jelen
fejezet „Konfigurálható multifunkciós kijelző” című
részében).
A dead lock berendezés bekapcsolása
után semmilyen módon nem lehet a
gépkocsit belülről kinyitni, ezért kiszállás előtt
győződjünk meg arról, hogy senki sem maradt
az utastérben. Ha a távvezérlős kulcs eleme
lemerült , a berendezést kizárólag a kulcs fém
tollának mindkét ajtó zárbetétjében történő
elfordításával, az előbbiekben leírt módon lehet
kiiktatni.
FIGYELEM
DEAD LOCK BERENDEZÉS
(egyes változatoknál és piacokon)
Ez a biztonsági zár funkció megakadályozza az alábbiak
működését:
❒belső ajtókilincsek;
❒nyitó/záró gomb (69. ábra – A);
megakadályozva ezzel az ajtóknak az utastér belseje
felől történő nyitását abban az esetben, ha betörési
kísérlet történt (például ablaküveg betörése).
A dead lock berendezés garantálja a legnagyobb
biztonságot a gépkocsi feltörésével történő lopás ellen.
Ezért feltétlenül ajánlatos a berendezést bekapcsolni, ha
a járművet őrizetlenül hagyjuk.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:51 Pagina 73

74
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

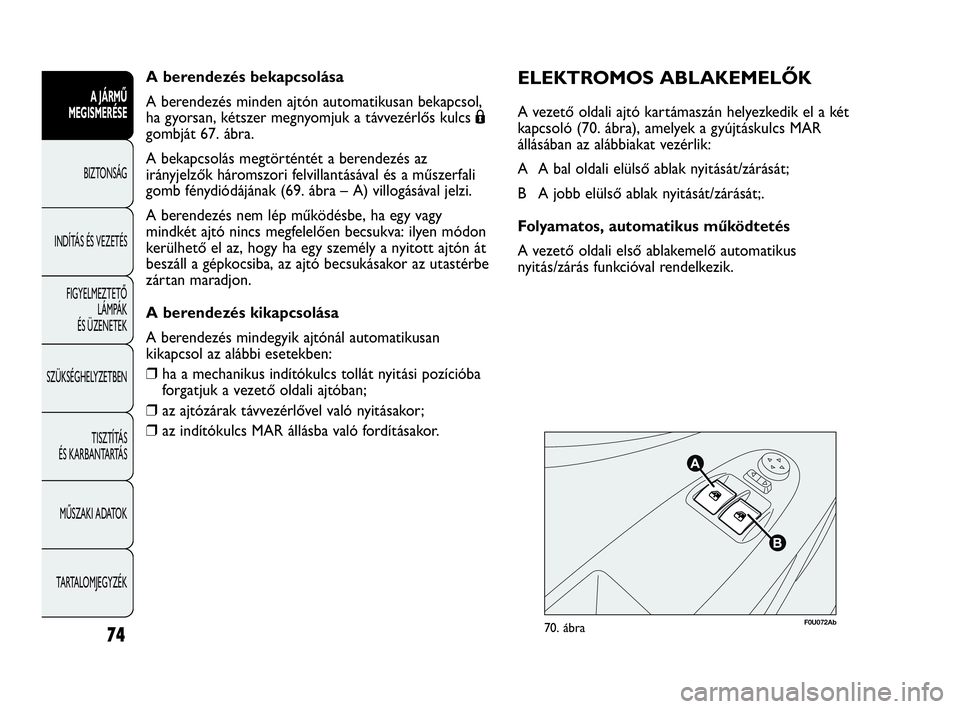

A berendezés bekapcsolása
A berendezés minden ajtón automatikusan bekapcsol,
ha gyorsan, kétszer megnyomjuk a távvezérlős kulcs Á
gombját 67. ábra.
A bekapcsolás megtörténtét a berendezés az
irányjelzők háromszori felvillantásával és a műszerfali
gomb fénydiódájának (69. ábra – A) villogásával jelzi.
A berendezés nem lép működésbe, ha egy vagy
mindkét ajtó nincs megfelelően becsukva: ilyen módon
kerülhető el az, hogy ha egy személy a nyitott ajtón át
beszáll a gépkocsiba, az ajtó becsukásakor az utastérbe
zártan maradjon.
A berendezés kikapcsolása
A berendezés mindegyik ajtónál automatikusan
kikapcsol az alábbi esetekben:
❒ha a mechanikus indítókulcs tollát nyitási pozícióba
forgatjuk a vezető oldali ajtóban;
❒az ajtózárak távvezérlővel való nyitásakor;
❒az indítókulcs MAR állásba való fordításakor.
F0U072Ab70. ábra
ELEKTROMOS ABLAKEMELŐK
A vezető oldali ajtó kartámaszán helyezkedik el a két
kapcsoló (70. ábra), amelyek a gyújtáskulcs MAR
állásában az alábbiakat vezérlik:
A A bal oldali elülső ablak nyitását/zárását;
B A jobb elülső ablak nyitását/zárását;.
Folyamatos, automatikus működtetés
A vezető oldali első ablakemelő automatikus
nyitás/zárás funkcióval rendelkezik.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:51 Pagina 74

75
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U073Ab71. ábra

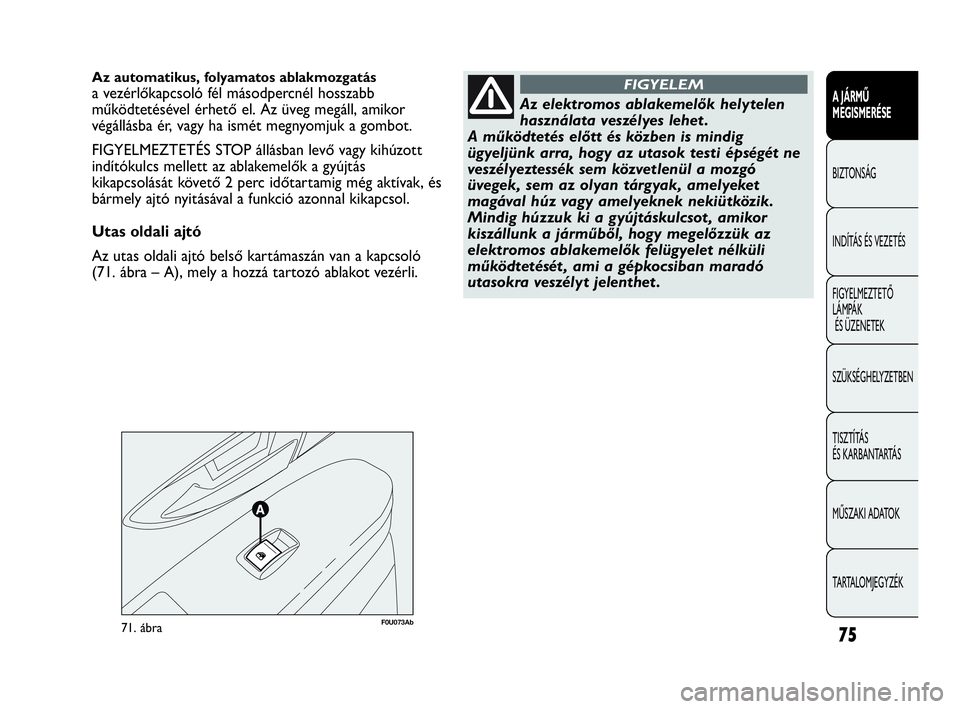

Az automatikus, folyamatos ablakmozgatás
a vezérlőkapcsoló fél másodpercnél hosszabb
működtetésével érhető el. Az üveg megáll, amikor
végállásba ér, vagy ha ismét megnyomjuk a gombot.
FIGYELMEZTETÉS STOP állásban levő vagy kihúzott
indítókulcs mellett az ablakemelők a gyújtás
kikapcsolását követő 2 perc időtartamig még aktívak, és
bármely ajtó nyitásával a funkció azonnal kikapcsol.
Utas oldali ajtó
Az utas oldali ajtó belső kartámaszán van a kapcsoló
(71. ábra – A), mely a hozzá tartozó ablakot vezérli.Az elektromos ablakemelők helytelen
használata veszélyes lehet .
A működtetés előtt és közben is mindig
ügyeljünk arra, hogy az utasok testi épségét ne
veszélyeztessék sem közvetlenül a mozgó
üvegek, sem az olyan tárgyak, amelyeket
magával húz vagy amelyeknek nekiütközik.
Mindig húzzuk ki a gyújtáskulcsot , amikor
kiszállunk a járműből, hogy megelőzzük az
elektromos ablakemelők felügyelet nélküli
működtetését , ami a gépkocsiban maradó
utasokra veszélyt jelenthet .
FIGYELEM
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:51 Pagina 75

76
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U074Ab72. ábraF0U075Ab73. ábra

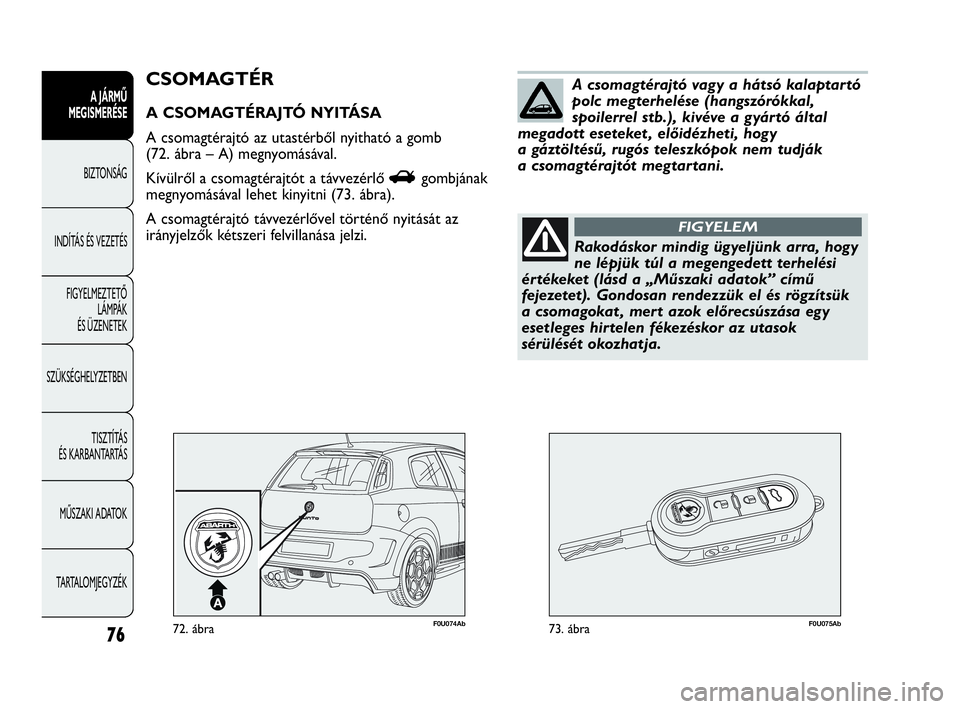

CSOMAGTÉR
A CSOMAGTÉRAJTÓ NYITÁSA
A csomagtérajtó az utastérből nyitható a gomb
(72. ábra – A) megnyomásával.
Kívülről a csomagtérajtót a távvezérlő Rgombjának
megnyomásával lehet kinyitni (73. ábra).
A csomagtérajtó távvezérlővel történő nyitását az
irányjelzők kétszeri felvillanása jelzi.
Rakodáskor mindig ügyeljünk arra, hogy
ne lépjük túl a megengedett terhelési
értékeket (lásd a „Műszaki adatok” című
fejezetet). Gondosan rendezzük el és rögzítsük
a csomagokat , mert azok előrecsúszása egy
esetleges hir telen fékezéskor az utasok
sérülését okozhatja.
FIGYELEM
A csomagtérajtó vagy a hátsó kalaptartó
polc megterhelése (hangszórókkal,
spoilerrel stb.), kivéve a gyártó által
megadott eseteket , előidézheti, hogy
a gáztöltésű, rugós teleszkópok nem tudják
a csomagtérajtót megtartani.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 76

77
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
Ne utazzunk a kalaptartó polcon
elhelyezett tárgyakkal:
FIGYELEM
F0U076Ab74. ábra

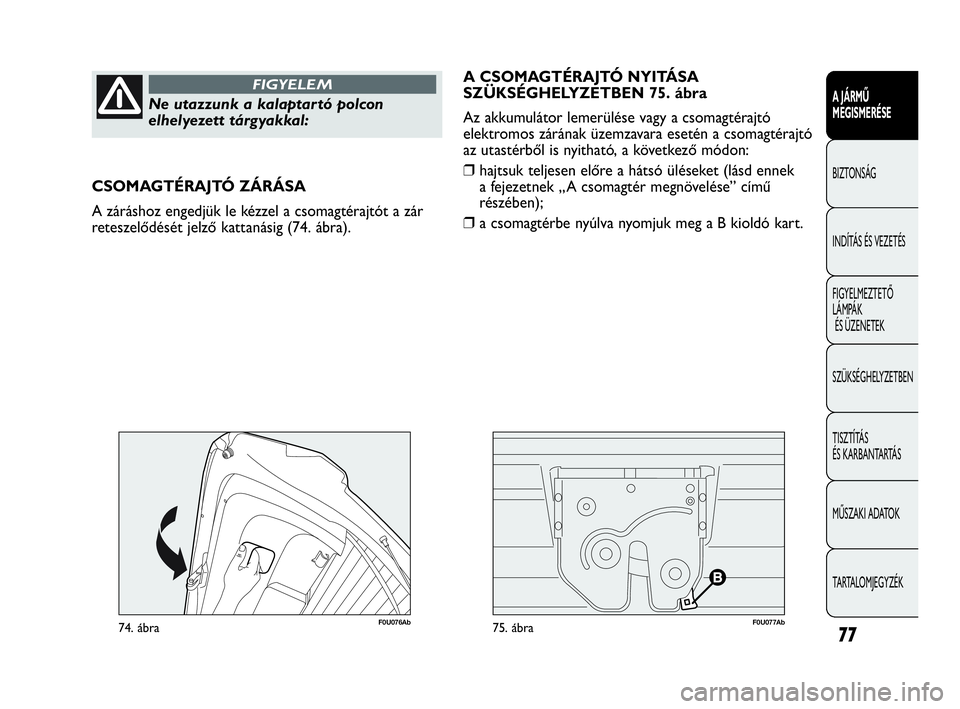

CSOMAGTÉRAJTÓ ZÁRÁSA
A záráshoz engedjük le kézzel a csomagtérajtót a zár
reteszelődését jelző kattanásig (74. ábra).A CSOMAGTÉRAJTÓ NYITÁSA
SZÜKSÉGHELYZETBEN 75. ábra
Az akkumulátor lemerülése vagy a csomagtérajtó
elektromos zárának üzemzavara esetén a csomagtérajtó
az utastérből is nyitható, a következő módon:
❒hajtsuk teljesen előre a hátsó üléseket (lásd ennek
a fejezetnek „A csomagtér megnövelése” című
részében);
❒a csomagtérbe nyúlva nyomjuk meg a B kioldó kart.
F0U077Ab75. ábra
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 77

78
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U078Ab76. ábra

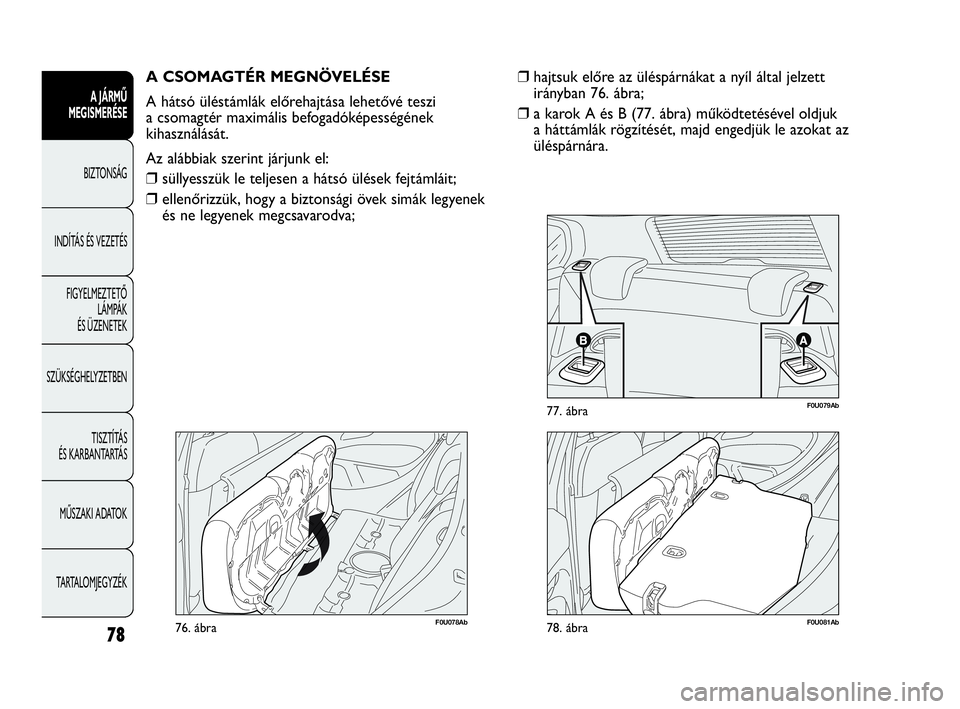

A CSOMAGTÉR MEGNÖVELÉSE
A hátsó üléstámlák előrehajtása lehetővé teszi
a csomagtér maximális befogadóképességének
kihasználását.
Az alábbiak szerint járjunk el:
❒süllyesszük le teljesen a hátsó ülések fejtámláit;
❒ellenőrizzük, hogy a biztonsági övek simák legyenek
és ne legyenek megcsavarodva;
F0U079Ab77. ábra
F0U081Ab78. ábra
❒hajtsuk előre az üléspárnákat a nyíl által jelzett
irányban 76. ábra;
❒a karok A és B (77. ábra) működtetésével oldjuk
a háttámlák rögzítését, majd engedjük le azokat az
üléspárnára.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 78

79
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

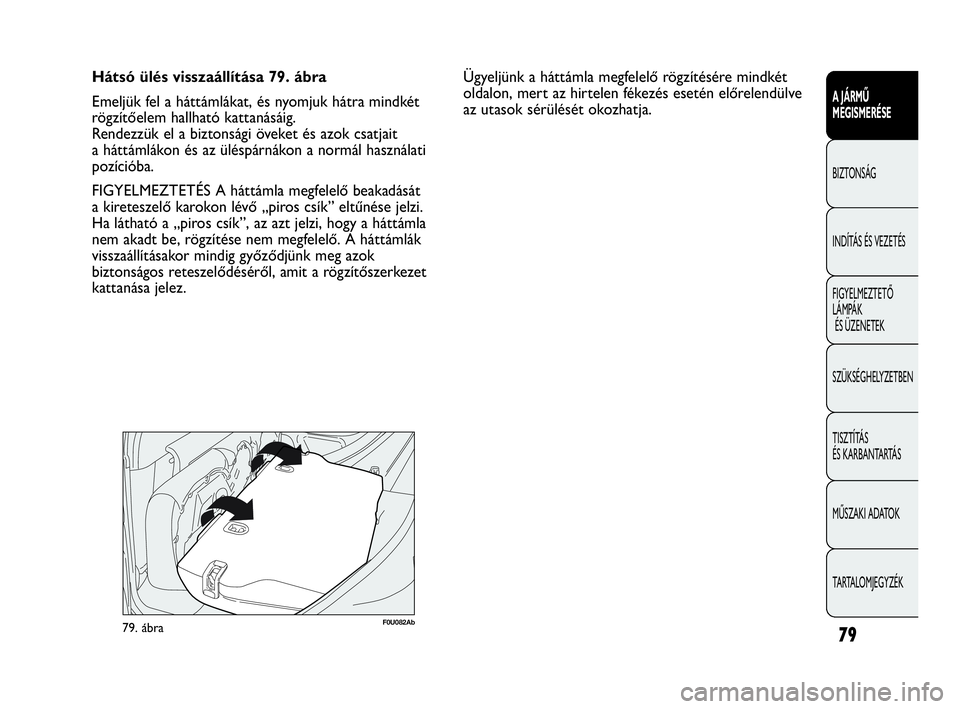

Hátsó ülés visszaállítása 79. ábra
Emeljük fel a háttámlákat, és nyomjuk hátra mindkét
rögzítőelem hallható kattanásáig.
Rendezzük el a biztonsági öveket és azok csatjait
a háttámlákon és az üléspárnákon a normál használati
pozícióba.
FIGYELMEZTETÉS A háttámla megfelelő beakadását
a kireteszelő karokon lévő „piros csík” eltűnése jelzi.
Ha látható a „piros csík”, az azt jelzi, hogy a háttámla
nem akadt be, rögzítése nem megfelelő. A háttámlák
visszaállításakor mindig győződjünk meg azok
biztonságos reteszelődéséről, amit a rögzítőszerkezet
kattanása jelez.
F0U082Ab79. ábra
Ügyeljünk a háttámla megfelelő rögzítésére mindkét
oldalon, mert az hirtelen fékezés esetén előrelendülve
az utasok sérülését okozhatja.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 79
