Abarth Punto Evo 2010 Notice d'entretien (in French)

160
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Ampoules Réf. figure Type Puissance
Feux de route/Feux de croisement
Éclairage diurne
Feux de position avant
Feux antibrouillard
(pour les versions/marchés où cela est prévu)
Indicateurs de direction avant
Clignotants latéraux
Clignotants arrière
Feux de position arrière
Stop (feux d’arrêt)
3ème stop (feux d’arrêt supplémentaire)
Feux marche arrière
Feux antibrouillard arrière
Feux de plaque
Plafonnier avant avec feux spot
Éclairage du coffre à bagages
Plafonniers lumière de courtoisieH4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55W/60W
21W
5W
55W
21W
5W
21W
–
21W
2,3W
16W
16W
5W
10W
5W
5W
151-182 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:09 Pagina 160

161
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E D E S
MATIÈRES
F0U138Abfig. 136F0U139Abfig. 137
AVERTISSEMENT Le remplacement des ampoules des
clignotants avant, des feux de route et des feux de
croisement peut s’effectuer en actionnant le volet
d’accès dédié (voir le paragraphe « Indicateurs de
direction » dans ce chapitre).
FEUX DE POSITION fig. 137
Pour remplacer l’ampoule, suivre la procédure suivante :
❒enlever le bouchon en caoutchouc à l’aide de la
languette dédiée ;
❒appuyer en opposition sur les ailettes B puis défiler la
douille ;
❒extraire la lampe C et la remplacer ;
❒insérer de nouveau la douille puis remonter le
bouchon en caoutchouc en s’assurant du blocage
correct.

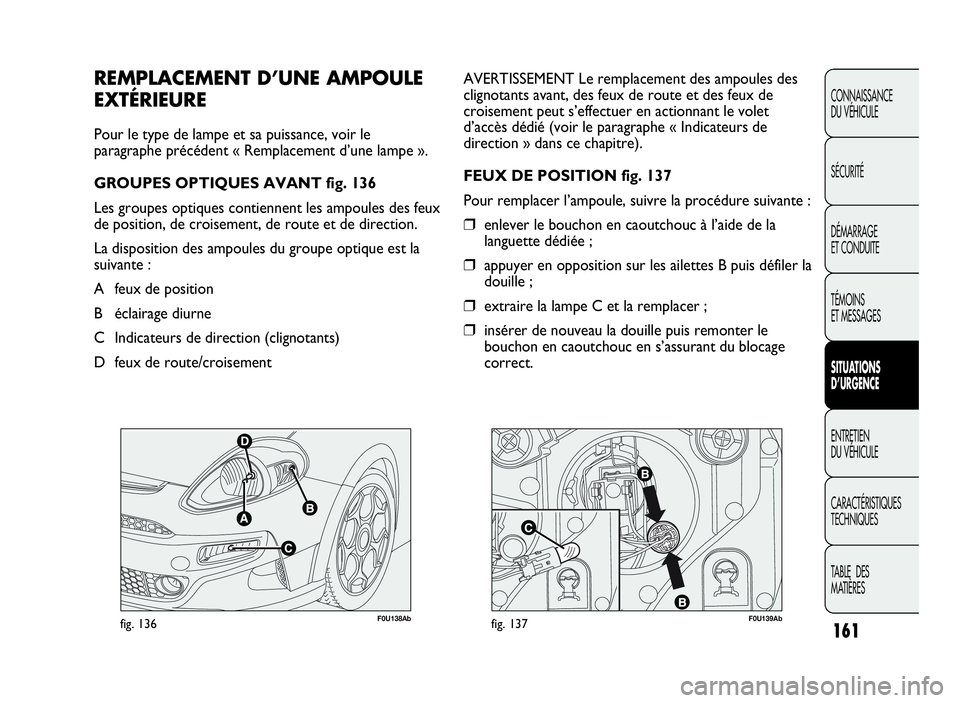

REMPLACEMENTD’UNEAMPOULE
EXTÉRIEURE
Pour le type de lampe et sa puissance, voir le
paragraphe précédent « Remplacement d’une lampe ».
GROUPES OPTIQUES AVANT fig. 136
Les groupes optiques contiennent les ampoules des feux
de position, de croisement, de route et de direction.
La disposition des ampoules du groupe optique est la
suivante :
A feux de position
B éclairage diurne
C Indicateurs de direction (clignotants)
D feux de route/croisement
151-182 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:09 Pagina 161

F0U140Abfig. 138

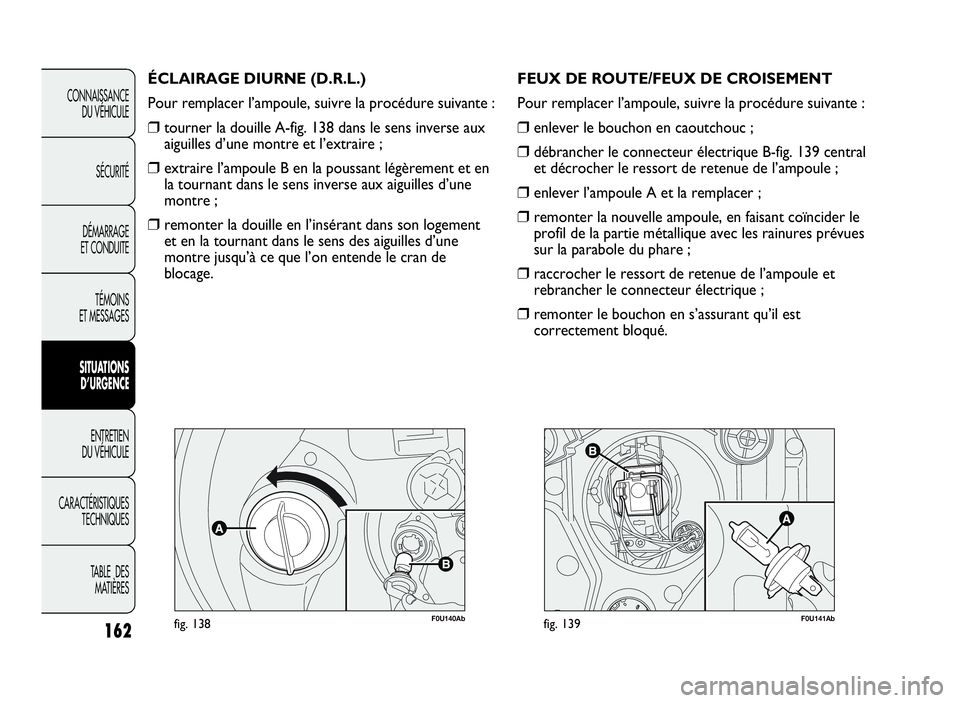

ÉCLAIRAGE DIURNE (D.R.L.)
Pour remplacer l’ampoule, suivre la procédure suivante :
❒tourner la douille A-fig. 138 dans le sens inverse aux
aiguilles d’une montre et l’extraire ;
❒extraire l’ampoule B en la poussant légèrement et en
la tournant dans le sens inverse aux aiguilles d’une
montre ;
❒remonter la douille en l’insérant dans son logement
et en la tournant dans le sens des aiguilles d’une
montre jusqu’à ce que l’on entende le cran de
blocage.
162
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U141Abfig. 139
FEUX DE ROUTE/FEUX DE CROISEMENT
Pour remplacer l’ampoule, suivre la procédure suivante :
❒enlever le bouchon en caoutchouc ;
❒débrancher le connecteur électrique B-fig. 139 central
et décrocher le ressort de retenue de l’ampoule ;
❒enlever l’ampoule A et la remplacer ;
❒remonter la nouvelle ampoule, en faisant coïncider le
profil de la partie métallique avec les rainures prévues
sur la parabole du phare ;
❒raccrocher le ressort de retenue de l’ampoule et
rebrancher le connecteur électrique ;
❒remonter le bouchon en s’assurant qu’il est
correctement bloqué.
151-182 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:09 Pagina 162

163
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E D E S
MATIÈRES
F0U143Abfig. 141
A
A
B
F0U142Abfig. 140

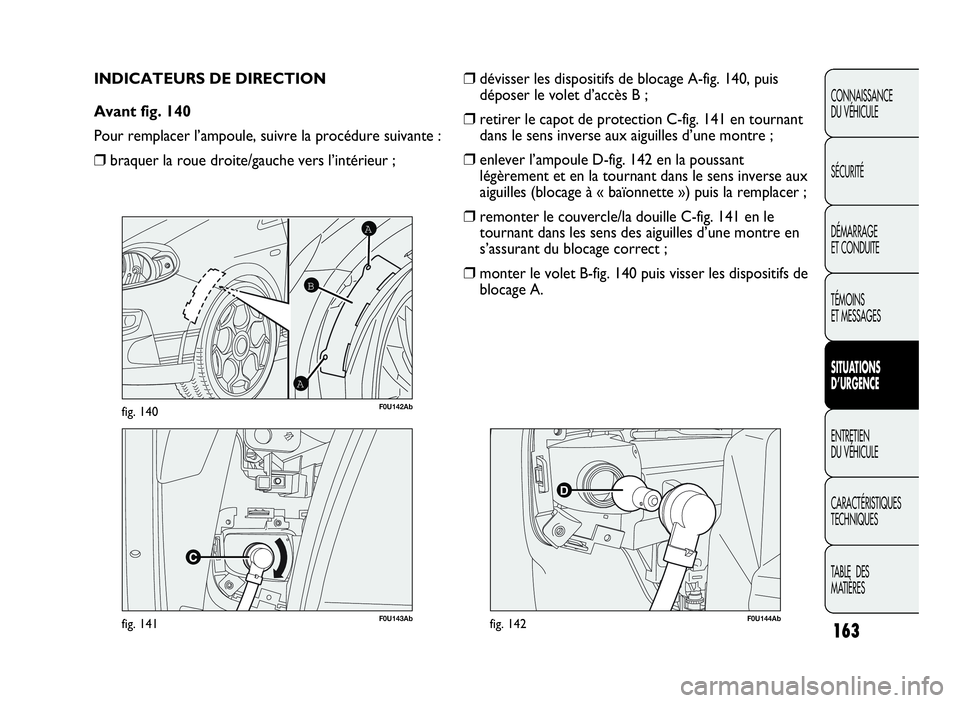

INDICATEURS DE DIRECTION
Avant fig. 140
Pour remplacer l’ampoule, suivre la procédure suivante :
❒braquer la roue droite/gauche vers l’intérieur ;
D
F0U144Abfig. 142
❒dévisser les dispositifs de blocage A-fig. 140, puis
déposer le volet d’accès B ;
❒retirer le capot de protection C-fig. 141 en tournant
dans le sens inverse aux aiguilles d’une montre ;
❒enlever l’ampoule D-fig. 142 en la poussant
légèrement et en la tournant dans le sens inverse aux
aiguilles (blocage à « baïonnette ») puis la remplacer ;
❒remonter le couvercle/la douille C-fig. 141 en le
tournant dans les sens des aiguilles d’une montre en
s’assurant du blocage correct ;
❒monter le volet B-fig. 140 puis visser les dispositifs de
blocage A.
151-182 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:09 Pagina 163

164
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
C
AC
B
C
F0U147Abfig. 144
❒dévisser les vis de fixation C et extraire le phare ;
❒extraire l’ampoule A-fig.145 en la tournant dans le
sens inverse aux aiguilles d’une montre et débrancher
le connecteur électrique.
F0U145Abfig. 143

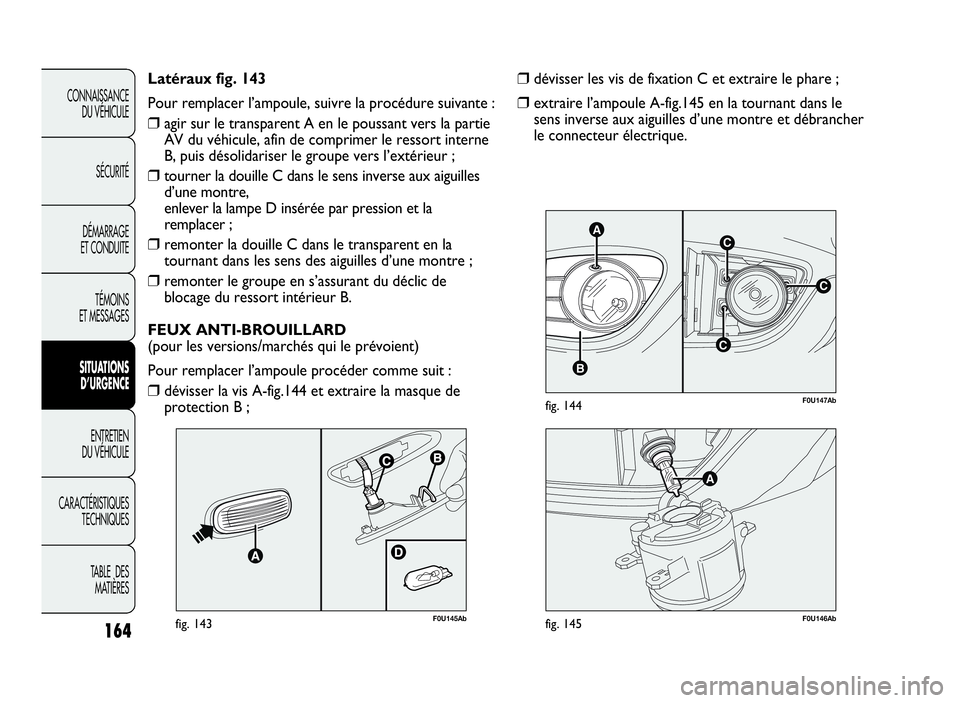

Latéraux fig. 143
Pour remplacer l’ampoule, suivre la procédure suivante :
❒agir sur le transparent A en le poussant vers la partie
AV du véhicule, afin de comprimer le ressort interne
B, puis désolidariser le groupe vers l’extérieur ;
❒tourner la douille C dans le sens inverse aux aiguilles
d’une montre,
enlever la lampe D insérée par pression et la
remplacer ;
❒remonter la douille C dans le transparent en la
tournant dans les sens des aiguilles d’une montre ;
❒remonter le groupe en s’assurant du déclic de
blocage du ressort intérieur B.
FEUX ANTI-BROUILLARD
(pour les versions/marchés qui le prévoient)
Pour remplacer l’ampoule procéder comme suit :
❒dévisser la vis A-fig.144 et extraire la masque de
protection B ;
A
F0U146Abfig. 145
151-182 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:09 Pagina 164

165
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E D E S
MATIÈRES

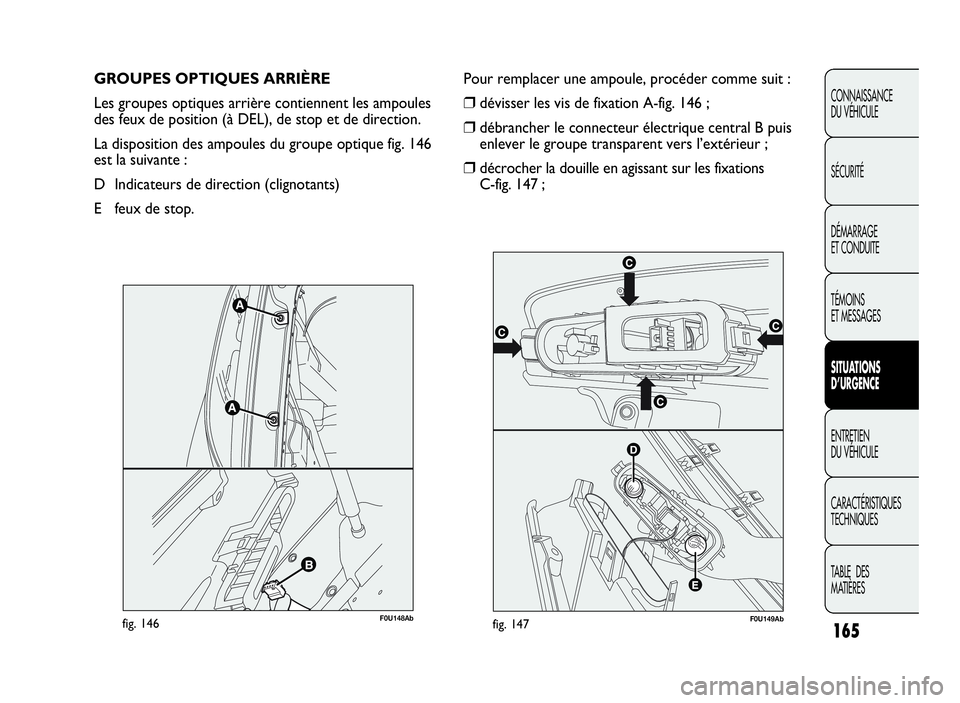

GROUPES OPTIQUES ARRIÈRE
Les groupes optiques arrière contiennent les ampoules
des feux de position (à DEL), de stop et de direction.
La disposition des ampoules du groupe optique fig. 146
est la suivante :
D Indicateurs de direction (clignotants)
E feux de stop.
F0U148Abfig. 146F0U149Abfig. 147
Pour remplacer une ampoule, procéder comme suit :
❒dévisser les vis de fixation A-fig. 146 ;
❒débrancher le connecteur électrique central B puis
enlever le groupe transparent vers l’extérieur ;
❒décrocher la douille en agissant sur les fixations
C-fig. 147 ;
151-182 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:09 Pagina 165

166
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
❒enlever l’ampoule à remplacer en la poussant
légèrement et en la tournant dans le sens inverse aux
aiguilles d’une montre (blocage à « baïonnette ») puis
la remplacer ;
❒remonter la douille ;
❒rebrancher le connecteur électrique, replacer
correctement le groupe à la carrosserie de la voiture
et visser les vis de fixation A.
ATTENTION Pour le remplacement des feux de position
à DEL, s’adresser au Réseau Après-vente Abarth.
FEUX ANTIBROUILLARD AR fig. 148
Pour remplacer l’ampoule du feu antibrouillard A
arrière, il faut s’adresser au Réseau Après-vente Abarth.
FEUX DE RECUL fig. 148
Pour remplacer l’ampoule du feu de recul B, il faut
s’adresser au Réseau Après-vente Abarth.
F0U150Abfig. 148F0U151Abfig. 149
3ème
FEU DE STOP fig. 149
Pour remplacer une ampoule, procéder comme suit :
❒ouvrir le hayon arrière ;
❒enlever les bouchons en caoutchouc ;
❒appuyer sur les dispositifs de blocage et extraire le
groupe transparent C ;
❒débrancher le connecteur électrique ;
❒en exerçant une pression sur les ailettes D
extraire la douille ;
❒extraire l’ampoule montée par pression et la
remplacer.
151-182 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:09 Pagina 166

167
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E D E S
MATIÈRES

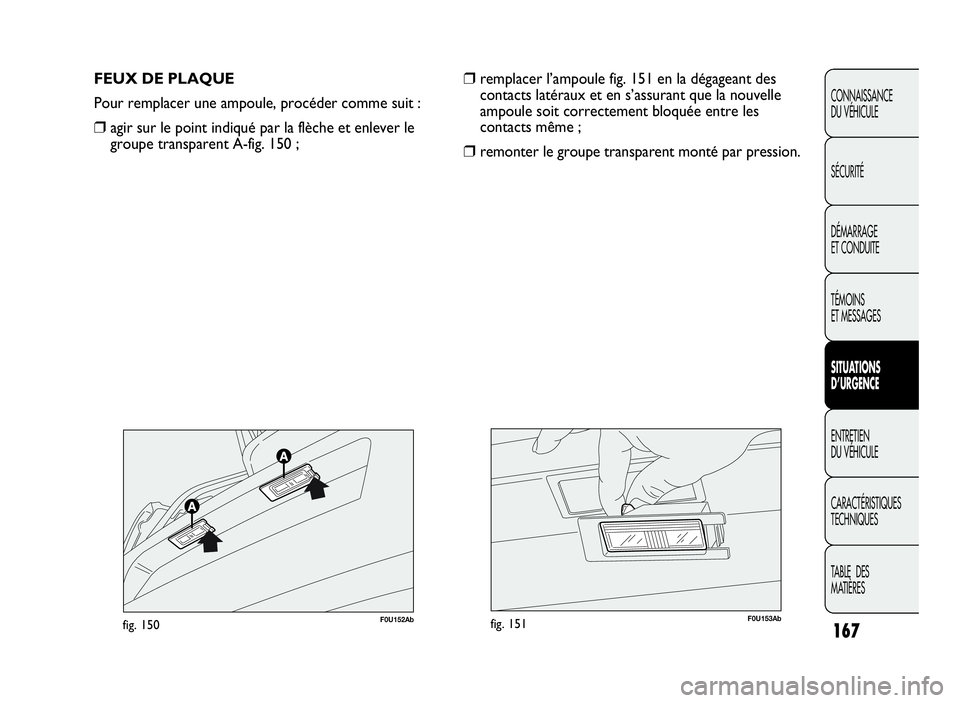

FEUX DE PLAQUE
Pour remplacer une ampoule, procéder comme suit :
❒agir sur le point indiqué par la flèche et enlever le
groupe transparent A-fig. 150 ;
❒remplacer l’ampoule fig. 151 en la dégageant des
contacts latéraux et en s’assurant que la nouvelle
ampoule soit correctement bloquée entre les
contacts même ;
❒remonter le groupe transparent monté par pression.
F0U152Abfig. 150F0U153Abfig. 151
151-182 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:09 Pagina 167

168
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U154Abfig. 152

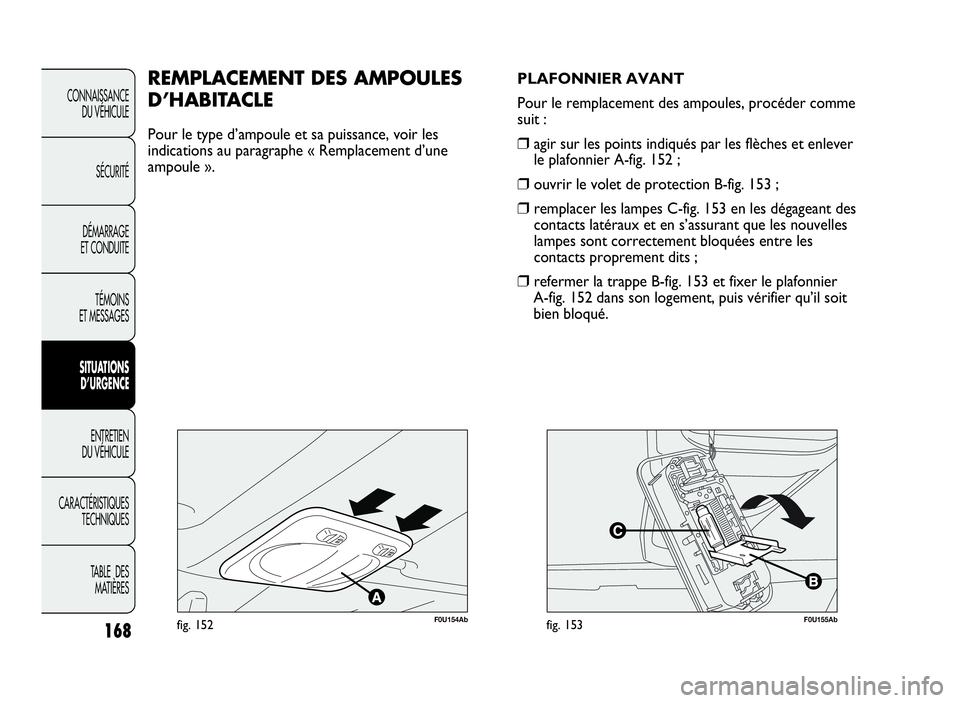

REMPLACEMENTDESAMPOULES
D’HABITACLE
Pour le type d’ampoule et sa puissance, voir les
indications au paragraphe « Remplacement d’une
ampoule ».PLAFONNIER AVANT
Pour le remplacement des ampoules, procéder comme
suit :❒agir sur les points indiqués par les flèches et enlever
le plafonnier A-fig. 152 ;
❒ouvrir le volet de protection B-fig. 153 ;
❒remplacer les lampes C-fig. 153 en les dégageant des
contacts latéraux et en s’assurant que les nouvelles
lampes sont correctement bloquées entre les
contacts proprement dits ;
❒refermer la trappe B-fig. 153 et fixer le plafonnier
A-fig. 152 dans son logement, puis vérifier qu’il soit
bien bloqué.
F0U155Abfig. 153
151-182 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:09 Pagina 168

169
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E D E S
MATIÈRES
F0U156Abfig. 154
PLAFONNIER COFFRE À BAGAGES fig. 154
Pour remplacer l’ampoule, suivre la procédure suivante :
❒ouvrir le hayon de coffre à bagages ;
❒extraire le plafonnier A en faisant levier à l’endroit
indiqué par la flèche.
❒ouvrir la protection B et remplacer l’ampoule insérée
par pression ;
❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A en l’engageant dans sa
position correcte d’abord d’un côté et ensuite en
poussant sur l’autre côté jusqu’à perception du déclic
de blocage.
F0U159Abfig. 155
REMPLACEMENTDESFUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et
interviennent en cas d’avarie ou d’intervention impropre
sur l’équipement.
Quand un dispositif ne fonctionne pas, il faut donc
vérifier le fonctionnement du fusible de protection
correspondant : l’élément conducteur A-fig. 155 ne doit
pas être interrompu. Dans le cas contraire, il faut
remplacer le fusible grillé par un autre du même
ampérage (même couleur).
B fusible intact ;
C fusible avec élément conducteur interrompu.
151-182 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:09 Pagina 169
