Abarth Punto Evo 2010 Notice d'entretien (in French)

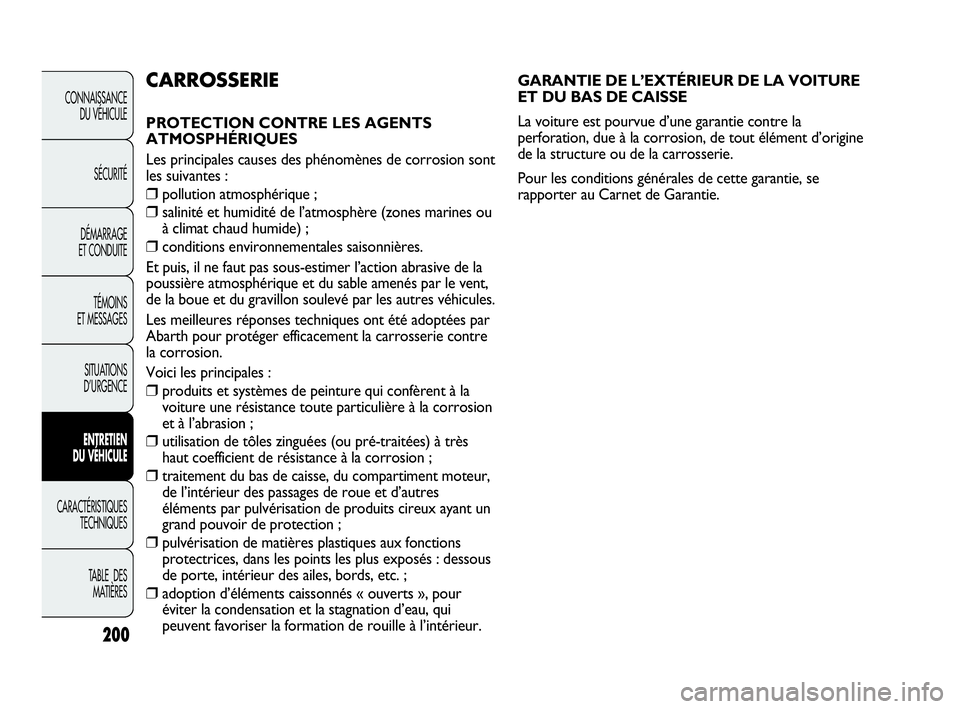

GARANTIE DE L’EXTÉRIEUR DE LA VOITURE
ET DU BAS DE CAISSE
La voiture est pourvue d’une garantie contre la
perforation, due à la corrosion, de tout élément d’origine
de la structure ou de la carrosserie.
Pour les conditions générales de cette garantie, se
rapporter au Carnet de Garantie.
200
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
CARROSSERIE
PROTECTION CONTRE LES AGENTS
ATMOSPHÉRIQUES
Les principales causes des phénomènes de corrosion sont
les suivantes :
❒ pollution atmosphérique ;
❒ salinité et humidité de l’atmosphère (zones marines ou
à climat chaud humide) ;
❒ conditions environnementales saisonnières.
Et puis, il ne faut pas sous-estimer l’action abrasive de la
poussière atmosphérique et du sable amenés par le vent,
de la boue et du gravillon soulevé par les autres véhicules.
Les meilleures réponses techniques ont été adoptées par
Abarth pour protéger efficacement la carrosserie contre
la corrosion.
Voici les principales :
❒ produits et systèmes de peinture qui confèrent à la
voiture une résistance toute particulière à la corrosion
et à l’abrasion ;
❒ utilisation de tôles zinguées (ou pré-traitées) à très
haut coefficient de résistance à la corrosion ;
❒ traitement du bas de caisse, du compartiment moteur,
de l’intérieur des passages de roue et d’autres
éléments par pulvérisation de produits cireux ayant un
grand pouvoir de protection ;
❒ pulvérisation de matières plastiques aux fonctions
protectrices, dans les points les plus exposés : dessous
de porte, intérieur des ailes, bords, etc. ;
❒ adoption d’éléments caissonnés « ouverts », pour
éviter la condensation et la stagnation d’eau, qui
peuvent favoriser la formation de rouille à l’intérieur.
183-204 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:38 Pagina 200

201
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Les détergents polluent l’eau. Par
conséquent, le lavage de la voiture doit
être effectué dans des zones équipées de
moyens de ramassage et de traitement des
liquides utilisés pour le lavage.

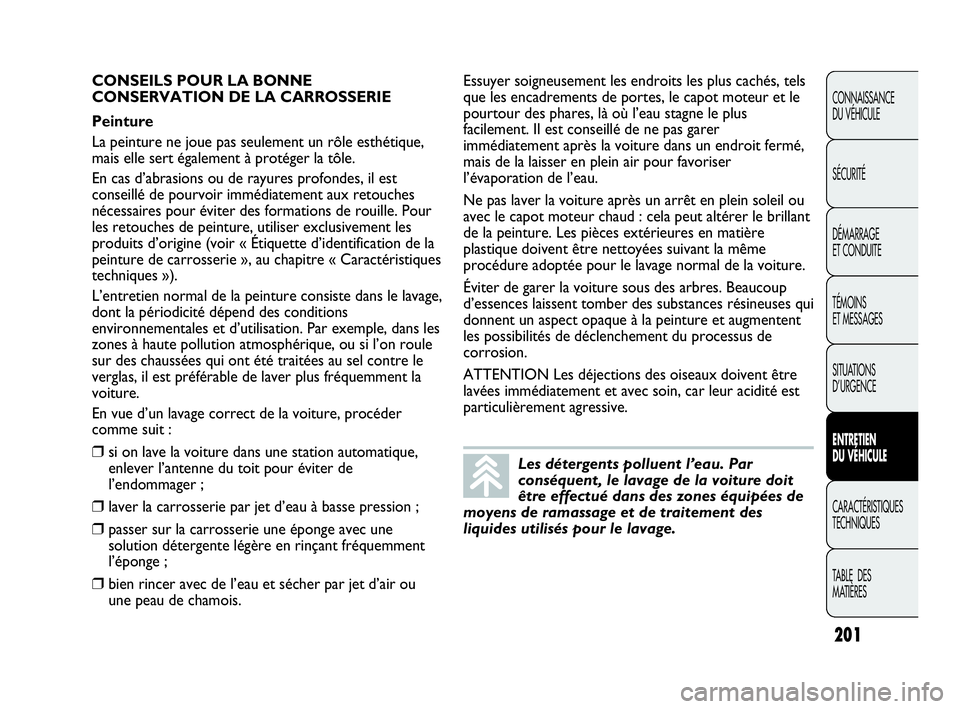

CONSEILS POUR LA BONNE
CONSERVATION DE LA CARROSSERIE
Peinture
La peinture ne joue pas seulement un rôle esthétique,
mais elle sert également à protéger la tôle.
En cas d’abrasions ou de rayures profondes, il est
conseillé de pourvoir immédiatement aux retouches
nécessaires pour éviter des formations de rouille. Pour
les retouches de peinture, utiliser exclusivement les
produits d’origine (voir « Étiquette d’identification de la
peinture de carrosserie », au chapitre « Caractéristiques
techniques »).
L’entretien normal de la peinture consiste dans le lavage,
dont la périodicité dépend des conditions
environnementales et d’utilisation. Par exemple, dans les
zones à haute pollution atmosphérique, ou si l’on roule
sur des chaussées qui ont été traitées au sel contre le
verglas, il est préférable de laver plus fréquemment la
voiture.
En vue d’un lavage correct de la voiture, procéder
comme suit :
❒ si on lave la voiture dans une station automatique,
enlever l’antenne du toit pour éviter de
l’endommager ;
❒ laver la carrosserie par jet d’eau à basse pression ;
❒ passer sur la carrosserie une éponge avec une
solution détergente légère en rinçant fréquemment
l’éponge ;
❒ bien rincer avec de l’eau et sécher par jet d’air ou
une peau de chamois.Essuyer soigneusement les endroits les plus cachés, tels
que les encadrements de portes, le capot moteur et le
pourtour des phares, là où l’eau stagne le plus
facilement. Il est conseillé de ne pas garer
immédiatement après la voiture dans un endroit fermé,
mais de la laisser en plein air pour favoriser
l’évaporation de l’eau.
Ne pas laver la voiture après un arrêt en plein soleil ou
avec le capot moteur chaud : cela peut altérer le brillant
de la peinture. Les pièces extérieures en matière
plastique doivent être nettoyées suivant la même
procédure adoptée pour le lavage normal de la voiture.
Éviter de garer la voiture sous des arbres. Beaucoup
d’essences laissent tomber des substances résineuses qui
donnent un aspect opaque à la peinture et augmentent
les possibilités de déclenchement du processus de
corrosion.
ATTENTION Les déjections des oiseaux doivent être
lavées immédiatement et avec soin, car leur acidité est
particulièrement agressive.
183-204 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:38 Pagina 201

202
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
HABITACLE
Vérifier périodiquement l’absence de flaques d’eau sous
les tapis (dues à l’égouttement de chaussures, parapluie,
etc.) qui pourraient provoquer l’oxydation de la tôle. Vitres
Pour le nettoyage des vitres, utiliser des produits
spécifiques.
Employer des chiffons très propres afin de ne pas rayer
les vitres ou d’altérer leur transparence.
ATTENTION Pour ne pas endommager les résistances
électriques présentes sur la surface interne de la lunette
arrière, frotter délicatement en suivant le sens des
résistances.
Compartiment moteur
À la fin de chaque saison hivernale, effectuer un lavage
soigné du compartiment moteur, en ayant soin de ne
pas insister avec le jet d’eau directement sur les
centrales électroniques et de protéger de façon
adéquate les prises d’air supérieures, pour ne pas
risquer d’endommager le moteur de l’essuie-glace. Pour
cette opération, s’adresser à un atelier spécialisé.
ATTENTION Exécuter le lavage lorsque le moteur est
froid et avec clé de contact sur STOP. Après le lavage,
s’assurer que les différentes protections (par ex. les
capuchons en caoutchouc et autres carters) n’ont pas
été enlevées ou endommagées.
Phares avant
ATTENTION Pendant l’opération de nettoyage des
transparents en plastique des phares avant, ne pas utiliser
des substances aromatiques (par ex. essence) ou des
cétones (par ex. acétone).
Ne jamais utiliser de produits
inflammables, tels que l’éther de pétrole
ou l’essence rectifiée pour nettoyer l’intérieur
de la voiture. La charges électrostatiques
engendrées par le frottement pendant
l’opération de nettoyage pourraient causer un
incendie.
ATTENTION
Ne pas conserver des bombes aérosol
dans la voiture : danger d’explosion. Les
bombes aérosol ne doivent jamais être exposées
à des températures supérieures à 50 °C.
À l’intérieur d’une voiture garée au soleil, la
température peut facilement dépasser ce seuil.
ATTENTION
183-204 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:38 Pagina 202

203
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

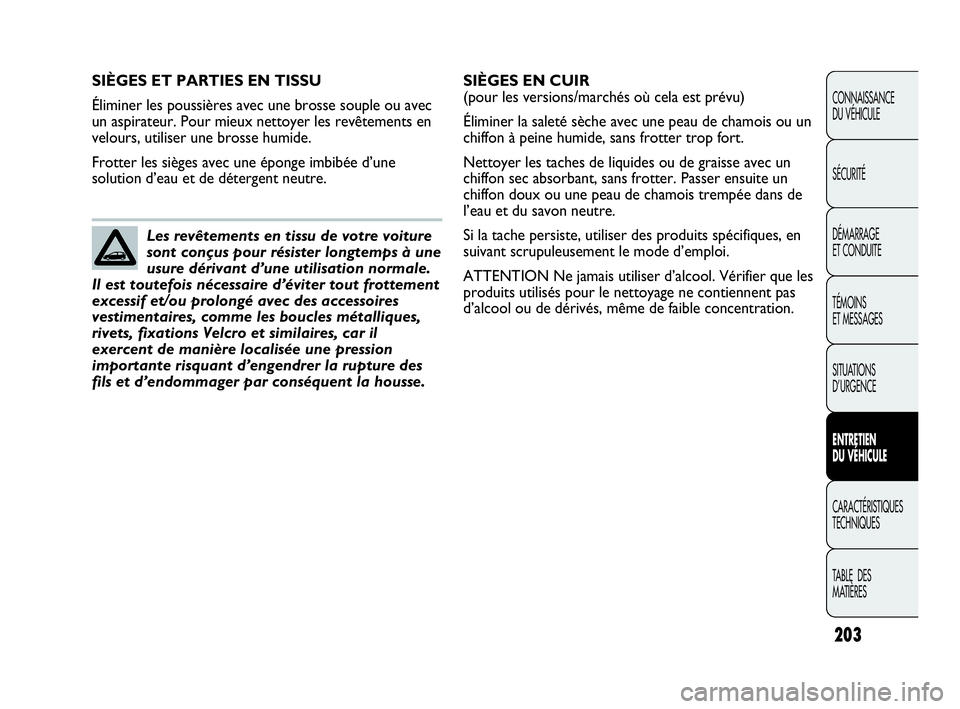

SIÈGES ET PARTIES EN TISSU
Éliminer les poussières avec une brosse souple ou avec
un aspirateur. Pour mieux nettoyer les revêtements en
velours, utiliser une brosse humide.
Frotter les sièges avec une éponge imbibée d’une
solution d’eau et de détergent neutre.
Les revêtements en tissu de votre voiture
sont conçus pour résister longtemps à une
usure dérivant d’une utilisation normale.
Il est toutefois nécessaire d’éviter tout frottement
excessif et/ou prolongé avec des accessoires
vestimentaires, comme les boucles métalliques,
rivets, fixations Velcro et similaires, car il
exercent de manière localisée une pression
importante risquant d’engendrer la rupture des
fils et d’endommager par conséquent la housse.
SIÈGES EN CUIR
(pour les versions/marchés où cela est prévu)
Éliminer la saleté sèche avec une peau de chamois ou un
chiffon à peine humide, sans frotter trop fort.
Nettoyer les taches de liquides ou de graisse avec un
chiffon sec absorbant, sans frotter. Passer ensuite un
chiffon doux ou une peau de chamois trempée dans de
l’eau et du savon neutre.
Si la tache persiste, utiliser des produits spécifiques, en
suivant scrupuleusement le mode d’emploi.
ATTENTION Ne jamais utiliser d’alcool. Vérifier que les
produits utilisés pour le nettoyage ne contiennent pas
d’alcool ou de dérivés, même de faible concentration.
183-204 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:38 Pagina 203

204
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

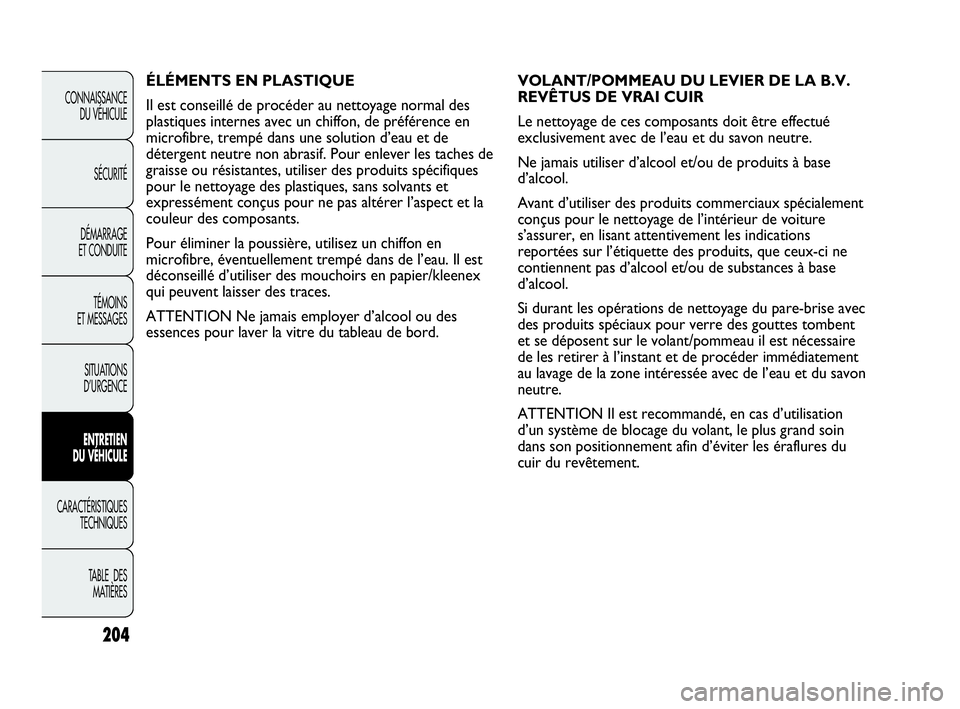

VOLANT/POMMEAU DU LEVIER DE LA B.V.
REVÊTUS DE VRAI CUIR
Le nettoyage de ces composants doit être effectué
exclusivement avec de l’eau et du savon neutre.
Ne jamais utiliser d’alcool et/ou de produits à base
d’alcool.
Avant d’utiliser des produits commerciaux spécialement
conçus pour le nettoyage de l’intérieur de voiture
s’assurer, en lisant attentivement les indications
reportées sur l’étiquette des produits, que ceux-ci ne
contiennent pas d’alcool et/ou de substances à base
d’alcool.
Si durant les opérations de nettoyage du pare-brise avec
des produits spéciaux pour verre des gouttes tombent
et se déposent sur le volant/pommeau il est nécessaire
de les retirer à l’instant et de procéder immédiatement
au lavage de la zone intéressée avec de l’eau et du savon
neutre.
ATTENTION Il est recommandé, en cas d’utilisation
d’un système de blocage du volant, le plus grand soin
dans son positionnement afin d’éviter les éraflures du
cuir du revêtement. ÉLÉMENTS EN PLASTIQUE
Il est conseillé de procéder au nettoyage normal des
plastiques internes avec un chiffon, de préférence en
microfibre, trempé dans une solution d’eau et de
détergent neutre non abrasif. Pour enlever les taches de
graisse ou résistantes, utiliser des produits spécifiques
pour le nettoyage des plastiques, sans solvants et
expressément conçus pour ne pas altérer l’aspect et la
couleur des composants.
Pour éliminer la poussière, utilisez un chiffon en
microfibre, éventuellement trempé dans de l’eau. Il est
déconseillé d’utiliser des mouchoirs en papier/kleenex
qui peuvent laisser des traces.
ATTENTION Ne jamais employer d’alcool ou des
essences pour laver la vitre du tableau de bord.
183-204 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:38 Pagina 204

F0U180Abfig. 176
H Poids maximum autorisé sur le deuxième essieu (AR).
I Type de moteur.
L Code de version de carrosserie.
M Numéro de pièce de rechange.
205
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

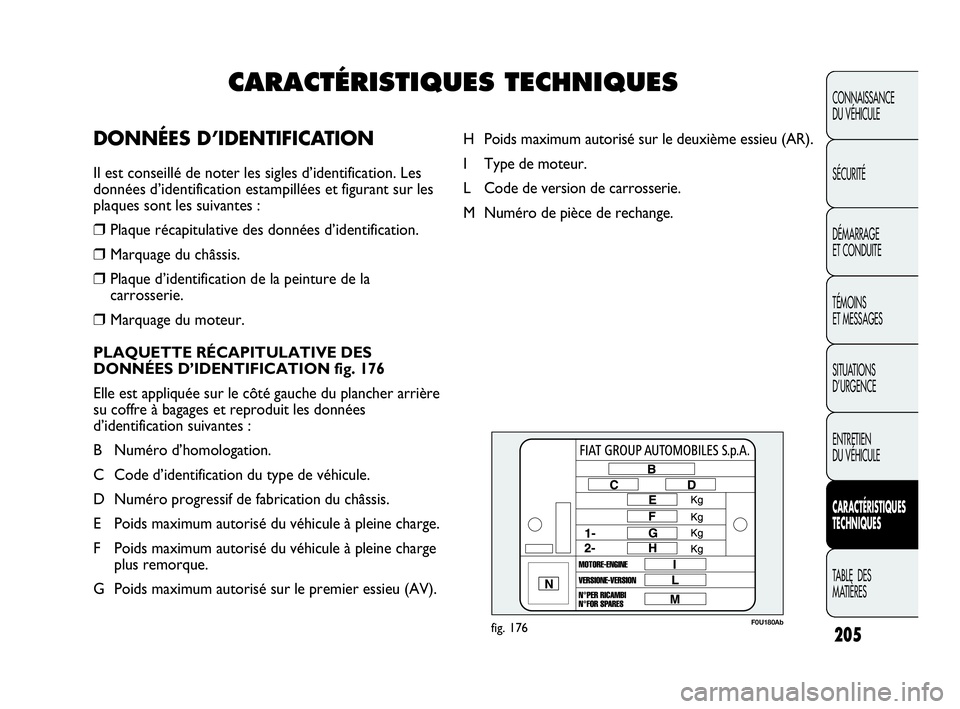

CARACTÉRISTIQUES TECHNIQUES
DONNÉES D’IDENTIFICATION
Il est conseillé de noter les sigles d’identification. Les
données d’identification estampillées et figurant sur les
plaques sont les suivantes :
❒ Plaque récapitulative des données d’identification.
❒ Marquage du châssis.
❒ Plaque d’identification de la peinture de la
carrosserie.
❒ Marquage du moteur.
PLAQUETTE RÉCAPITULATIVE DES
DONNÉES D’IDENTIFICATION fig. 176
Elle est appliquée sur le côté gauche du plancher arrière
su coffre à bagages et reproduit les données
d’identification suivantes :
B Numéro d’homologation.
C Code d’identification du type de véhicule.
D Numéro progressif de fabrication du châssis.
E Poids maximum autorisé du véhicule à pleine charge.
F Poids maximum autorisé du véhicule à pleine charge
plus remorque.
G Poids maximum autorisé sur le premier essieu (AV).
205-220 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:12 Pagina 205

F0U181Abfig. 177F0U182Abfig. 178

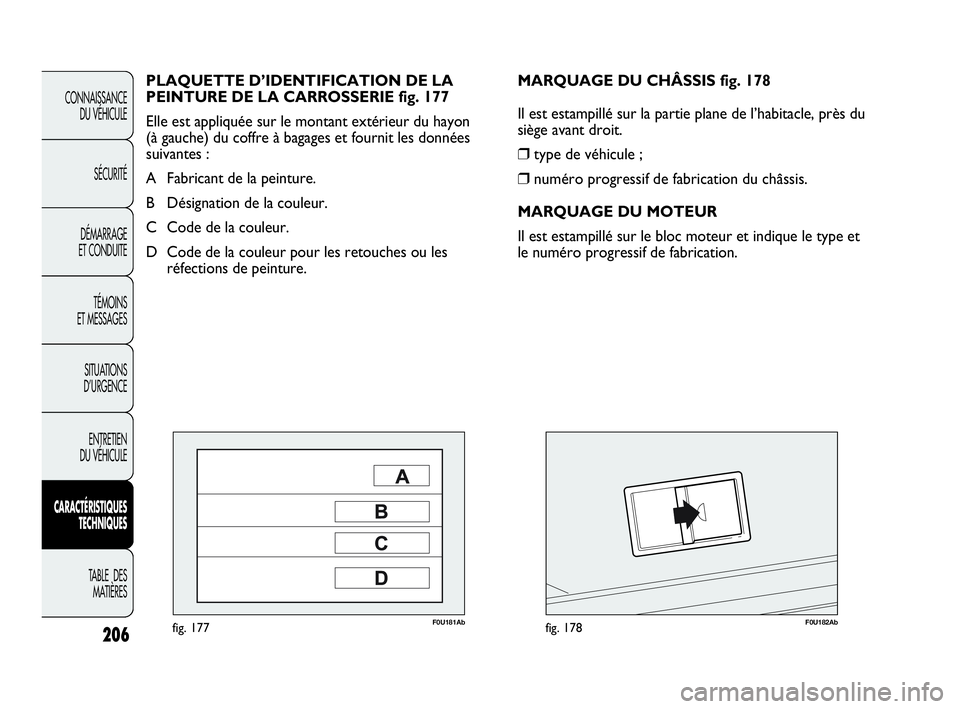

MARQUAGE DU CHÂSSIS fig. 178
Il est estampillé sur la partie plane de l’habitacle, près du
siège avant droit.
❒type de véhicule ;
❒numéro progressif de fabrication du châssis.
MARQUAGE DU MOTEUR
Il est estampillé sur le bloc moteur et indique le type et
le numéro progressif de fabrication. PLAQUETTE D’IDENTIFICATION DE LA
PEINTURE DE LA CARROSSERIE fig. 177
Elle est appliquée sur le montant extérieur du hayon
(à gauche) du coffre à bagages et fournit les données
suivantes :
A Fabricant de la peinture.
B Désignation de la couleur.
C Code de la couleur.
D Code de la couleur pour les retouches ou les
réfections de peinture.
206
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
205-220 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:12 Pagina 206

207
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

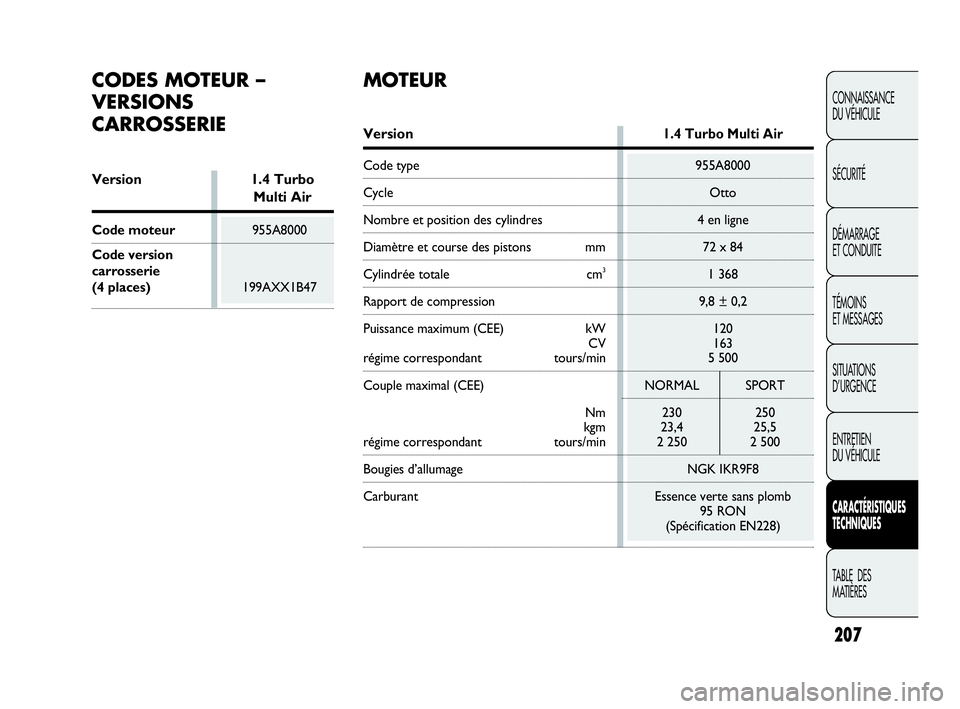

CODES MOTEUR –
VERSIONS
CARROSSERIE
Version1.4 Turbo Multi Air
Code type 955A8000
Cycle Otto
Nombre et position des cylindres 4 en ligne
Diamètre et course des pistons mm 72 x 84
Cylindrée totale cm31 368
Rapport de compression 9,8 ± 0,2
Puissance maximum (CEE) kW 120
CV 163
régime correspondant tours/min 5 500
Couple maximal (CEE) NORMAL SPORT
Nm 230 250
kgm 23,4 25,5
régime correspondant tours/min 2 250 2 500
Bougies d’allumage NGK IKR9F8
Carburant Essence verte sans plomb
95 RON
(Spécification EN228)
Version 1.4 Turbo
Multi Air
Code moteur955A8000
Code version
carrosserie
(4 places)199AXX1B47
MOTEUR
205-220 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:12 Pagina 207

208
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

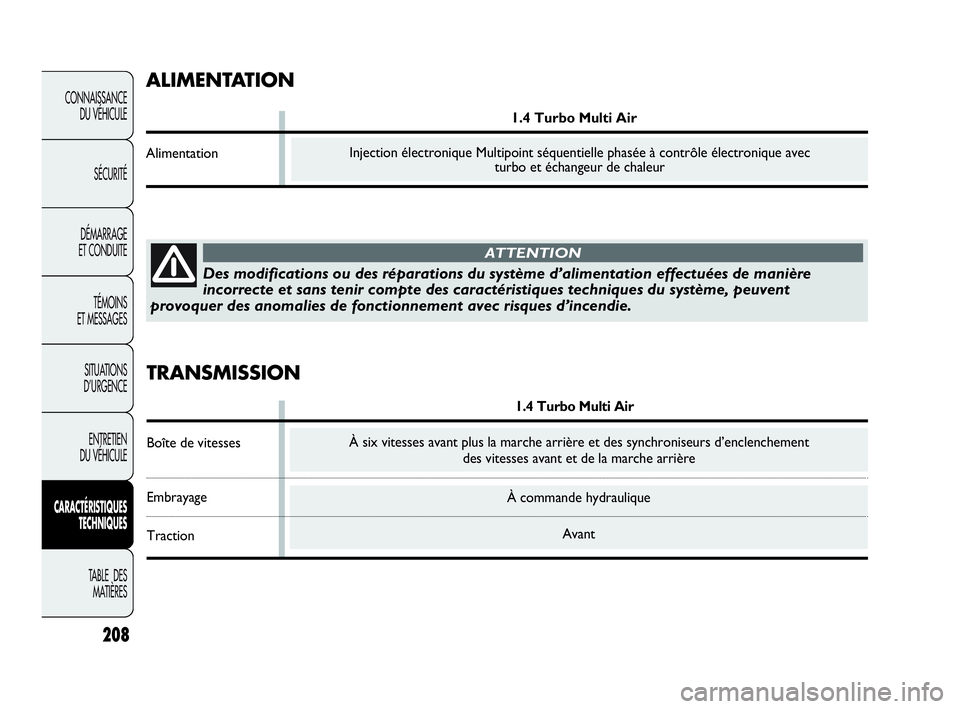

À commande hydraulique
Avant
Des modifications ou des réparations du système d’alimentation effectuées de manière
incorrecte et sans tenir compte des caractéristiques techniques du système, peuvent
provoquer des anomalies de fonctionnement avec risques d’incendie.
ATTENTION
ALIMENTATION
1.4 Turbo Multi Air
Alimentation
À six vitesses avant plus la marche arrière et des synchroniseurs d’enclenchement
des vitesses avant et de la marche arrière
TRANSMISSION
1.4 Turbo Multi Air
Boîte de vitesses
Embrayage
Traction
Injection électronique Multipoint séquentielle phasée à contrôle électronique avec
turbo et échangeur de chaleur
205-220 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:12 Pagina 208

209
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

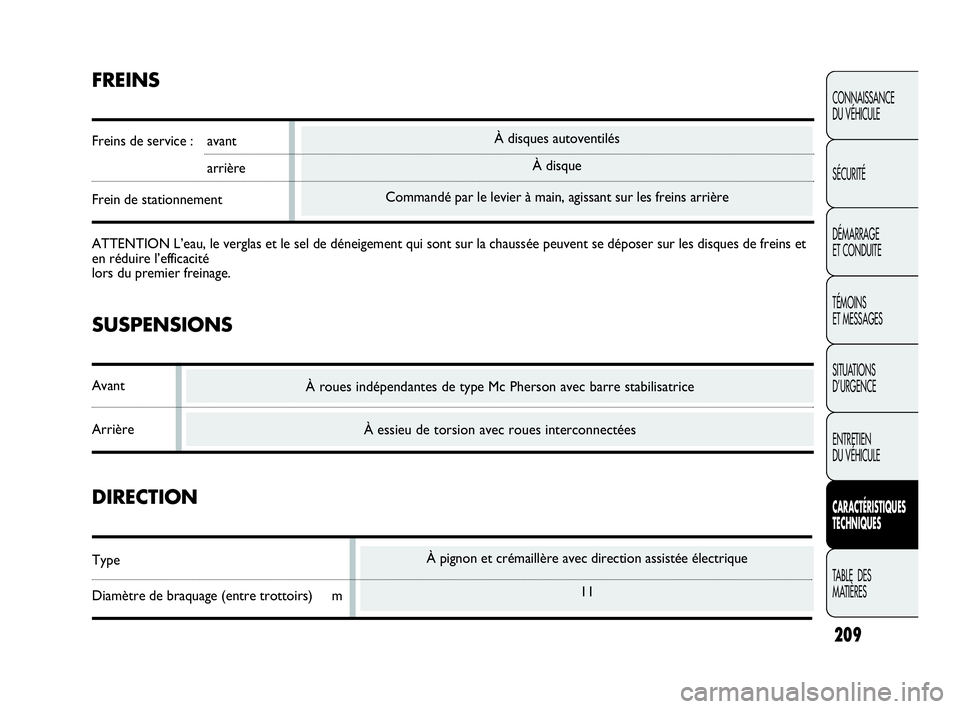

À pignon et crémaillère avec direction assistée électrique
11
À disques autoventilés
À disque
Commandé par le levier à main, agissant sur les freins arrière
À essieu de torsion avec roues interconnectées
À roues indépendantes de type Mc Pherson avec barre stabilisatrice
FREINS
Freins de service : avant
arrière
Frein de stationnement
ATTENTION L’eau, le verglas et le sel de déneigement qui sont sur la chaussée peuvent se déposer sur les disques de freins et
en réduire l’efficacité
lors du premier freinage.
SUSPENSIONS
Avant
Arrière
DIRECTION
Type
Diamètre de braquage (entre trottoirs) m
205-220 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:12 Pagina 209
