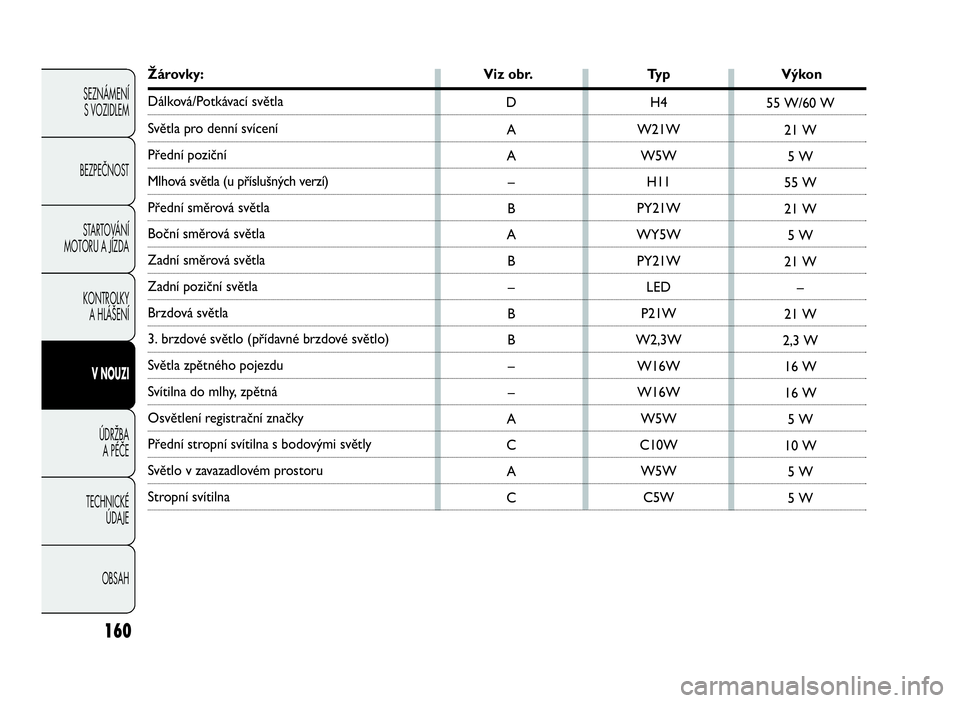

Žárovky: Viz obr. Typ Výkon
Dálková/Potkávací světla
Světla pro denní svícení
Přední poziční
Mlhová světla (u příslušných verzí)
Přední směrová světla
Boční směrová světla
Zadní směrová světla
Zadní poziční světla
Brzdová světla
3. brzdové světlo (přídavné brzdové světlo)
Světla zpětného pojezdu
Svítilna do mlhy, zpětná
Osvětlení registrační značky
Přední stropní svítilna s bodovými světly
Světlo v zavazadlovém prostoru
Stropní svítilnaH4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55 W/60 W
21 W
5W
55 W
21 W
5W
21 W
–
21 W
2,3 W
16 W
16 W
5W
10 W
5W
5W
160
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
VNOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
151-182 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 13:29 Pagina 160
Page 162 of 270
F0U138Abobr. 136F0U139Abobr. 137
UPOZORNĚNÍ Výměnu žárovek předních směrových
světel, dálkových a potkávacích světel lze provést přes
přístupové víko (viz odstavec „Ukazatelé směru“ v této
kapitole).
OBRYSOVÁ SVĚTLA obr. 137
Postup při výměně žárovky:
❒vyjměte pryžové víko pomocí příslušného perka;
❒stiskněte k sobě výčnělky B a vyjměte držák žárovky;
❒vytáhněte žárovku C a vyměňte ji;
❒znovu zasuňte držák žárovky a následně nainstalujte
zpět krytAazkontrolujte jeho správné zajištění.

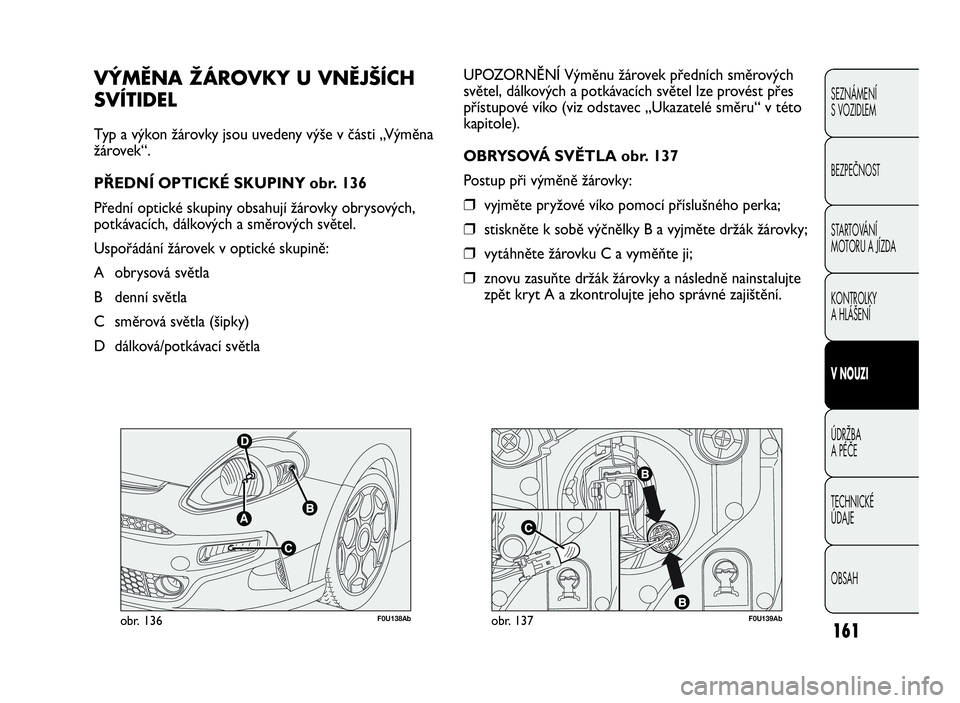

VÝMĚNAŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL
Typ a výkon žárovky jsou uvedeny výše v části „Výměna
žárovek“.
PŘEDNÍ OPTICKÉ SKUPINY obr. 136
Přední optické skupiny obsahují žárovky obrysových,
potkávacích, dálkových a směrových světel.
Uspořádání žárovek v optické skupině:
A obrysová světla
B denní světla
C směrová světla (šipky)
D dálková/potkávací světla
161
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
AHLÁŠENÍ
VNOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
151-182 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 13:29 Pagina 161
Page 163 of 270
162
F0U140Abobr. 138

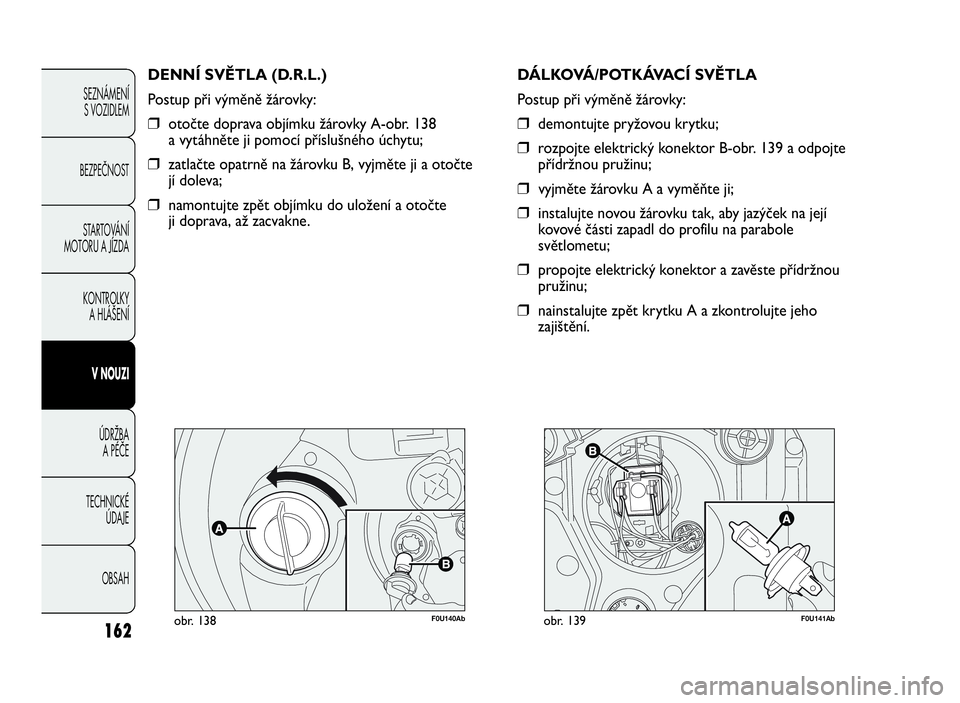

DENNÍ SVĚTLA (D.R.L.)
Postup při výměně žárovky:
❒otočte doprava objímku žárovky A-obr. 138
a vytáhněte ji pomocí příslušného úchytu;
❒zatlačte opatrně na žárovku B, vyjměte ji a otočte
jí doleva;
❒namontujte zpět objímku do uložení a otočte
ji doprava, až zacvakne.
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
VNOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U141Abobr. 139
DÁLKOVÁ/POTKÁVACÍ SVĚTLA
Postup při výměně žárovky:
❒demontujte pryžovou krytku;
❒rozpojte elektrický konektor B-obr. 139 a odpojte
přídržnou pružinu;
❒vyjměte žárovku A a vyměňte ji;
❒instalujte novou žárovku tak, aby jazýček na její
kovové části zapadl do profilu na parabole
světlometu;
❒propojte elektrický konektor a zavěste přídržnou
pružinu;
❒nainstalujte zpět krytku A a zkontrolujte jeho
zajištění.
151-182 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 13:29 Pagina 162
Page 164 of 270
163
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
AHLÁŠENÍ
VNOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U143Abobr. 141
A
A
B
F0U142Abobr. 140

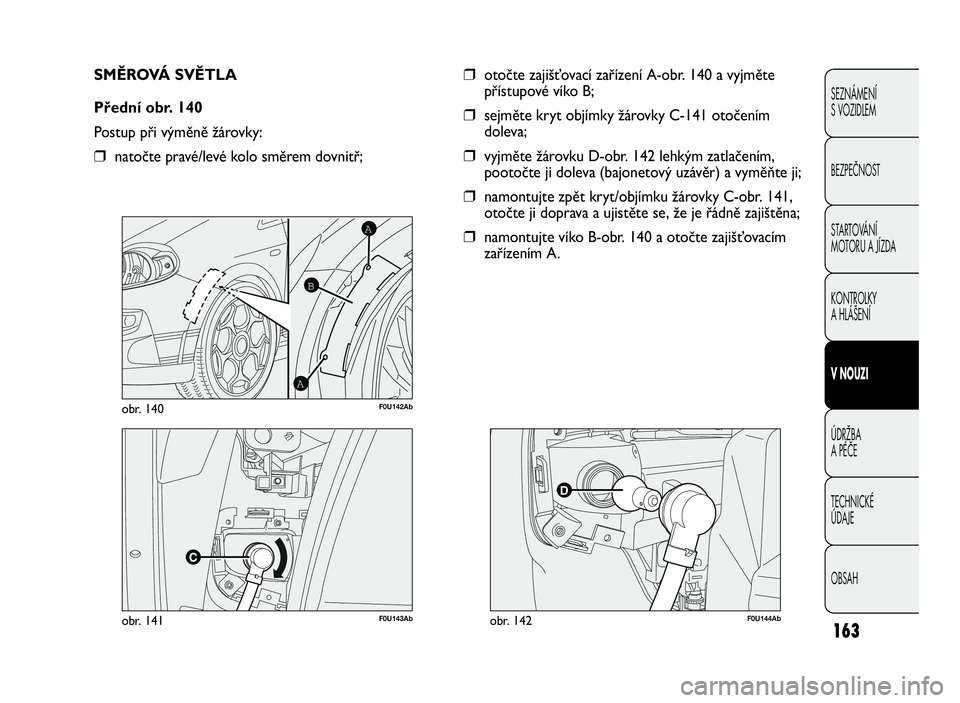

SMĚROVÁ SVĚTLA
Přední obr. 140
Postup při výměně žárovky:
❒natočte pravé/levé kolo směrem dovnitř;
D
F0U144Abobr. 142
❒otočte zajišťovací zařízení A-obr. 140 a vyjměte
přístupové víko B;
❒sejměte kryt objímky žárovky C-141 otočením
doleva;
❒vyjměte žárovku D-obr. 142 lehkým zatlačením,
pootočte ji doleva (bajonetový uzávěr) a vyměňte ji;
❒namontujte zpět kryt/objímku žárovky C-obr. 141,
otočte ji doprava a ujistěte se, že je řádně zajištěna;
❒namontujte víko B-obr. 140 a otočte zajišťovacím
zařízením A.
151-182 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 13:29 Pagina 163
Page 165 of 270
164
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
VNOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
C
AC
B
C
F0U147Abobr. 144
❒vyšroubujte upevňovací šrouby C vyjměte světlomet;
❒otočte žárovku A-obr. 145 doleva, vyjměte ji
a rozpojte elektrický konektor.
F0U145Abobr. 143

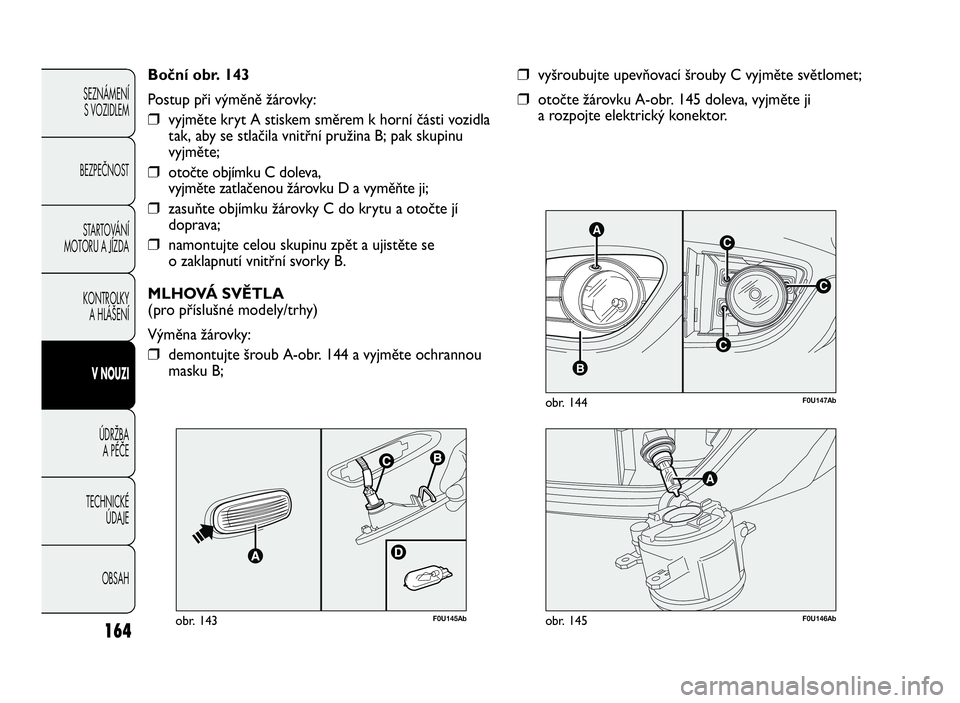

Boční obr. 143
Postup při výměně žárovky:
❒vyjměte kryt A stiskem směrem k horní části vozidla
tak, aby se stlačila vnitřní pružina B; pak skupinu
vyjměte;
❒otočte objímku C doleva,
vyjměte zatlačenou žárovku D a vyměňte ji;
❒zasuňte objímku žárovky C do krytu a otočte jí
doprava;
❒namontujte celou skupinu zpět a ujistěte se
o zaklapnutí vnitřní svorky B.
MLHOVÁ SVĚTLA
(pro příslušné modely/trhy)
Výměna žárovky:
❒demontujte šroub A-obr. 144 a vyjměte ochrannou
masku B;
A
F0U146Abobr. 145
151-182 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 13:29 Pagina 164
Page 166 of 270
165
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
AHLÁŠENÍ
VNOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH

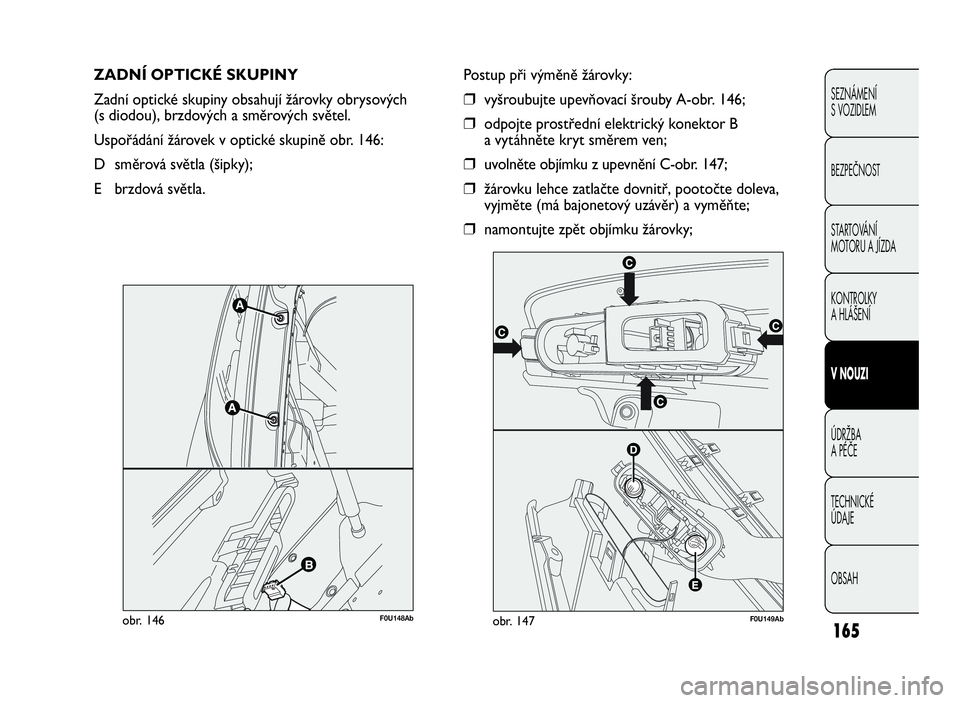

ZADNÍ OPTICKÉ SKUPINY
Zadní optické skupiny obsahují žárovky obrysových
(s diodou), brzdových a směrových světel.
Uspořádání žárovek v optické skupině obr. 146:
D směrová světla (šipky);
E brzdová světla.
F0U148Abobr. 146F0U149Abobr. 147
Postup při výměně žárovky:
❒vyšroubujte upevňovací šrouby A-obr. 146;
❒odpojte prostřední elektrický konektor B
a vytáhněte kryt směrem ven;
❒uvolněte objímku z upevnění C-obr. 147;
❒žárovku lehce zatlačte dovnitř, pootočte doleva,
vyjměte (má bajonetový uzávěr) a vyměňte;
❒namontujte zpět objímku žárovky;
151-182 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 13:29 Pagina 165
Page 167 of 270
166
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
VNOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
❒připojte elektrický konektor, umístěte správně
celou skupinu do karosérie vozidla a zašroubujte
upevňovacíšroubyA.
UPOZORNĚNÍ Pro výměnu diodových obrysových
světel se obraťte na autorizovaný servis Abarth.
ZADNÍ SVÍTILNA DO MLHY obr. 148
Výměnu žárovky koncového světla do mlhy svěřte
autorizovanému servisu Abarth.
SVĚTLA ZADNÍHO POJEZDU obr. 148
Žárovku světla zpátečky B si nechejte vyměnit
v autorizovaném servisu Abarth.
F0U150Abobr. 148F0U151Abobr. 149

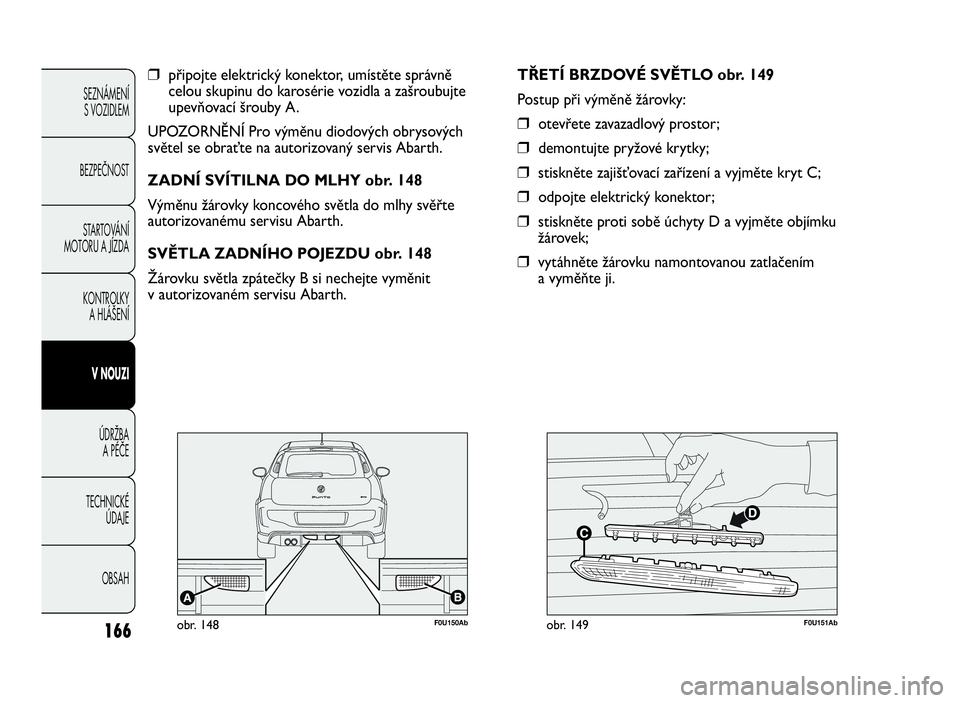

TŘETÍ BRZDOVÉ SVĚTLO obr. 149
Postup při výměně žárovky:
❒otevřete zavazadlový prostor;
❒demontujte pryžové krytky;
❒stiskněte zajišťovací zařízení a vyjměte kryt C;
❒odpojte elektrický konektor;
❒stiskněte proti sobě úchyty D a vyjměte objímku
žárovek;
❒vytáhněte žárovku namontovanou zatlačením
a vyměňte ji.
151-182 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 13:29 Pagina 166
Page 168 of 270
167
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
AHLÁŠENÍ
VNOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH

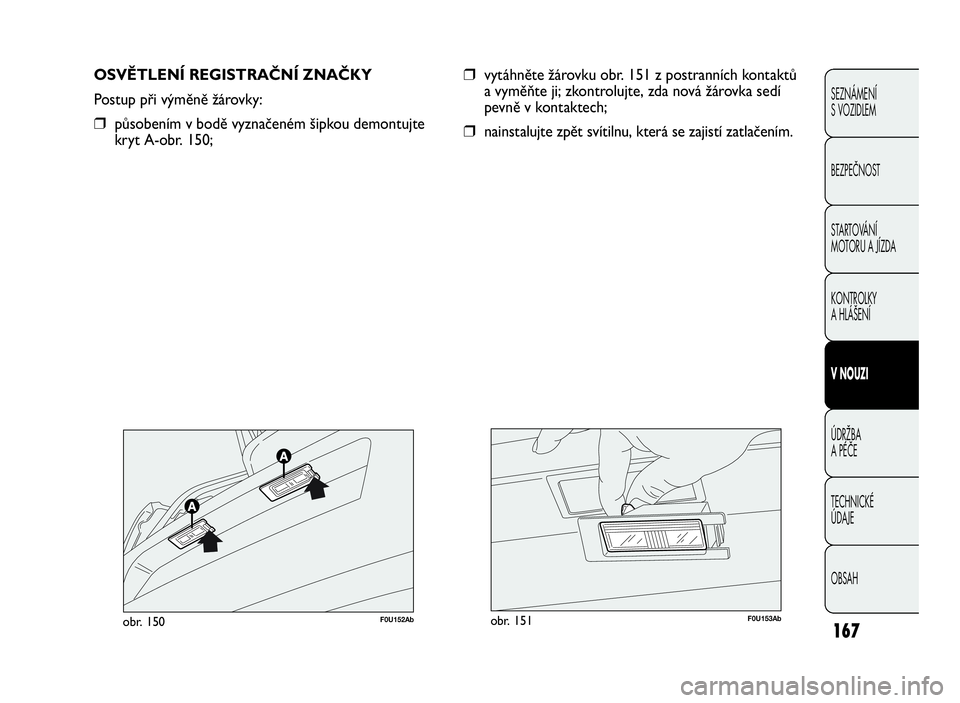

OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovky:
❒působením v bodě vyznačeném šipkou demontujte
kryt A-obr. 150;
❒vytáhněte žárovku obr. 151 z postranních kontaktů
a vyměňte ji; zkontrolujte, zda nová žárovka sedí
pevně v kontaktech;
❒nainstalujte zpět svítilnu, která se zajistí zatlačením.
F0U152Abobr. 150F0U153Abobr. 151
151-182 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 13:29 Pagina 167
Page 169 of 270
168
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
VNOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U154Abobr. 152

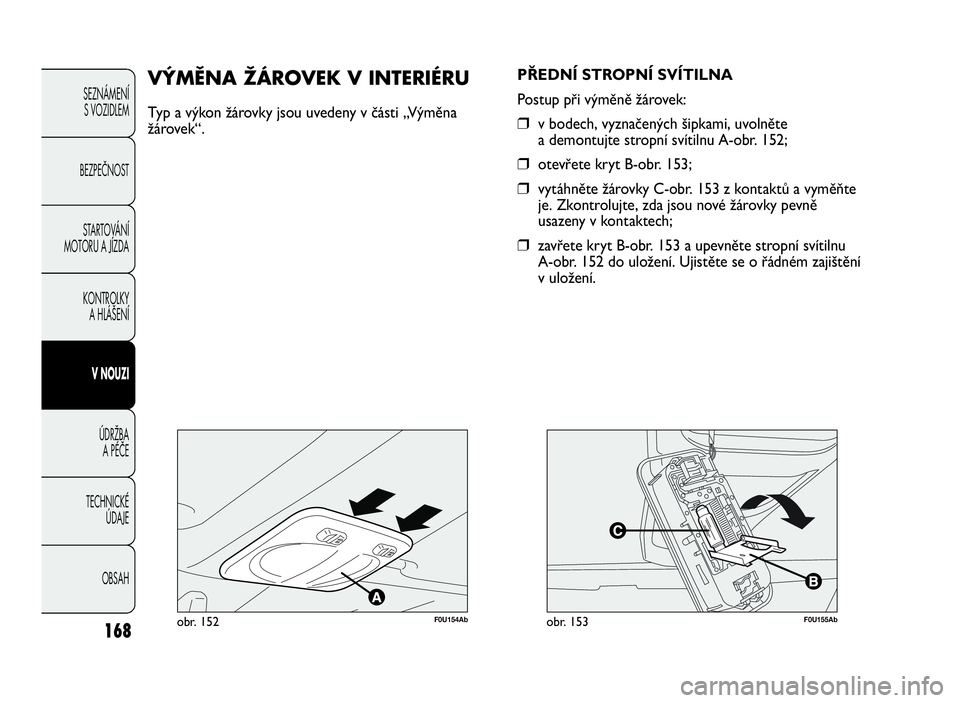

VÝMĚNAŽÁROVEK V INTERIÉRU
Typ a výkon žárovky jsou uvedeny v části „Výměna
žárovek“.PŘEDNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovek:❒v bodech, vyznačených šipkami, uvolněte
a demontujte stropní svítilnu A-obr. 152;
❒otevřete kryt B-obr. 153;
❒vytáhněte žárovky C-obr. 153 z kontaktů a vyměňte
je. Zkontrolujte, zda jsou nové žárovky pevně
usazeny v kontaktech;
❒zavřete kryt B-obr. 153 a upevněte stropní svítilnu
A-obr. 152 do uložení. Ujistěte se o řádném zajištění
v uložení.
F0U155Abobr. 153
151-182 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 13:29 Pagina 168
Page 170 of 270
169
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
AHLÁŠENÍ
VNOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U156Abobr. 154
SVÍTIDLO V ZAVAZADLOVÉM PROSTORU
obr. 154
Postup při výměně žárovky:
❒otevřete víko zavazadlového prostoru;
❒vypáčte svítilnu A působením v bodě označeném
šipkou;
❒otevřete kryt B a vyměňte žárovku vloženou
zatlačením;
❒přiklopte kryt žárovky B na prosvětlovací kryt;
❒namontujte zpět svítilnu A zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé
straně na zaklapnutí.
F0U159Abobr. 155

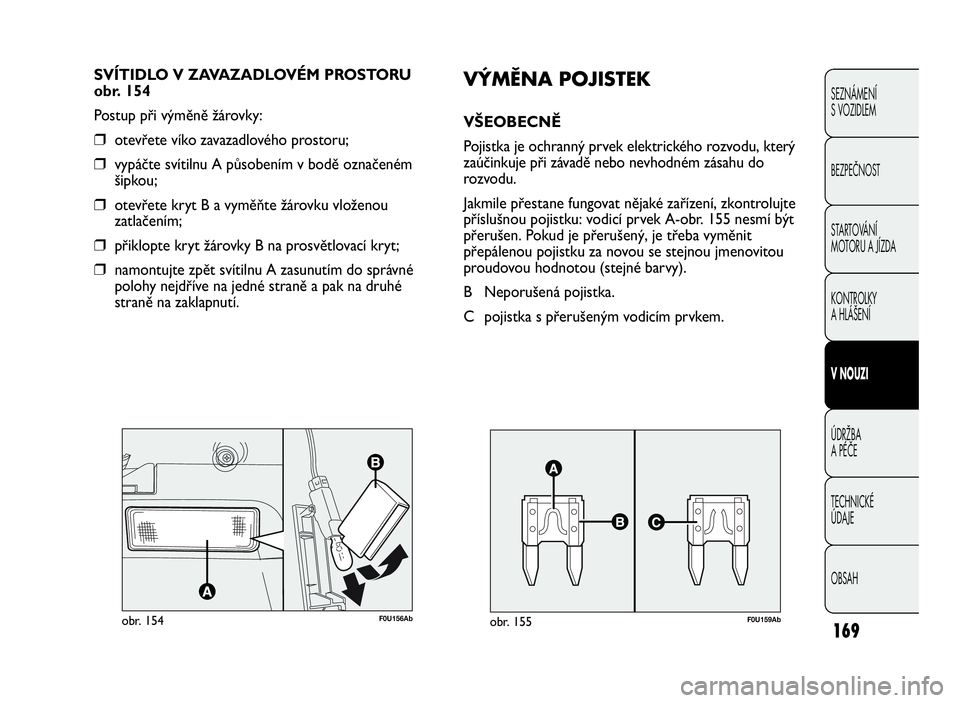

VÝMĚNA POJISTEK
