Abarth Punto Evo 2012 Kezelési és karbantartási útmutató (in Hungarian)

170
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

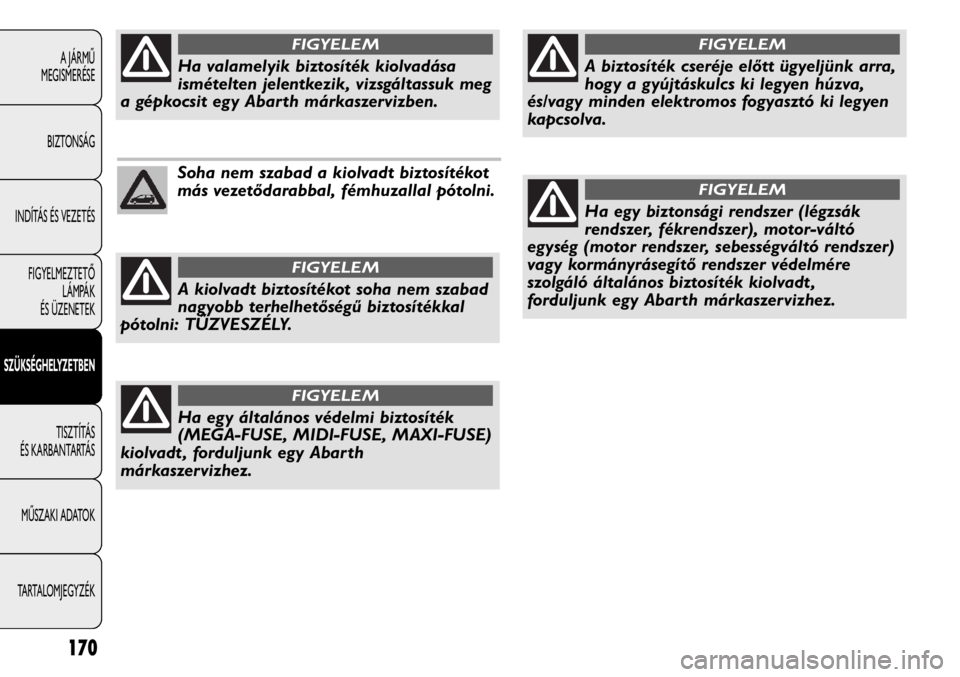

Soha nem szabad a kiolvadt biztosítékot
más vezetődarabbal, fémhuzallal pótolni.
Ha valamelyik biztosíték kiolvadása
ismételten jelentkezik, vizsgáltassuk meg
a gépkocsit egy Abarth márkaszervizben.
FIGYELEM
A kiolvadt biztosítékot soha nem szabad
nagyobb terhelhetőségű biztosítékkal
pótolni: TŰZVESZÉLY.
FIGYELEM
Ha egy általános védelmi biztosíték
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE)
kiolvadt , forduljunk egy Abarth
márkaszervizhez.
FIGYELEM
A biztosíték cseréje előtt ügyeljünk arra,
hogy a gyújtáskulcs ki legyen húzva,
és/vagy minden elektromos fogyasztó ki legyen
kapcsolva.
FIGYELEM
Ha egy biztonsági rendszer (légzsák
rendszer, fékrendszer), motor-váltó
egység (motor rendszer, sebességváltó rendszer)
vagy kormányrásegítő rendszer védelmére
szolgáló általános biztosíték kiolvadt ,
forduljunk egy Abarth márkaszervizhez.
FIGYELEM

171
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U160Ab156. ábra
F0U161Ab157. ábra
HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZ
A gépkocsi biztosítékai három biztosítéktáblában
vannak csoportosítva, amelyek a műszerfal alatt,
a motortérben és a csomagtér belsejében (bal oldalon)
találhatók.
Műszerfali biztosítéktábla 157. ábra
A műszerfal alatti biztosítéktáblához való hozzáférés
érdekében hajtsuk ki a csavarokat (156. ábra – A), és
vegyük le a fedelet.

172
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U162Ab158. ábra
F0U163Ab159. ábra
Motortér biztosítéktábla 159. ábra
Az akkumulátor melletti biztosítéktáblához hozzáférés
érdekében a nyilakkal jelzett pontokban feszítve vegyük
le a védőfedelet 158. ábra.

173
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U164Ab160. ábra
F0U165Ab161. ábra

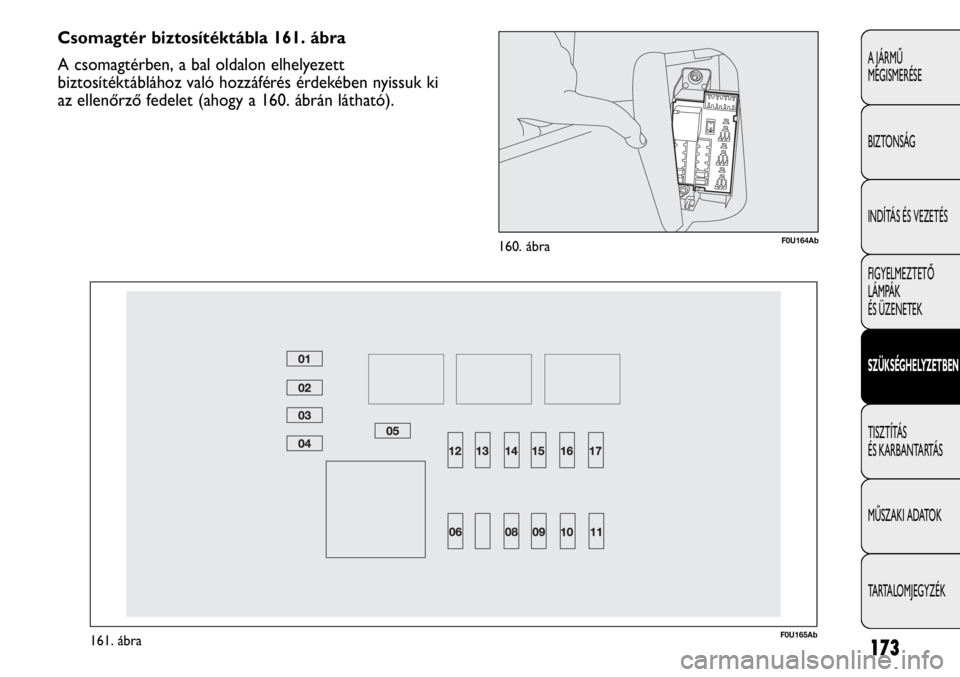

Csomagtér biztosítéktábla 161. ábra
A csomagtérben, a bal oldalon elhelyezett
biztosítéktáblához való hozzáférés érdekében nyissuk ki
az ellenőrző fedelet (ahogy a 160. ábrán látható).

174
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
A BIZTOSÍTÉKOK ÖSSZEFOGLALÓ TÁBLÁZATA
Műszerfal biztosítéktábla 157. ábra
FOGYASZTÓK BIZTOSÍTÉK AMPER
Jobb oldali tompított fényszóró
Bal oldali tompított fényszóró, fényszóró magasságállítás
INT/A áramellátás a relé tekercsekhez a motortérben levő biztosítéktáblán
és a body computer vezérlőegységen
Mennyezeti lámpatest, csomagtér világítás, kesztyűtartó világítás
Akkumulátor + EOBD csatlakozó, automata légkondicionáló vezérlőegység
riasztó sziréna, autórádió, Blue&Me™ vezérlőegység áramellátás
INT áramellátás a műszercsoport, féklámpakapcsoló
(alaphelyzetben nyitott), harmadik féklámpa
Ajtózár motor az ajtókban, dead lock működtető motor
csomagtérajtó nyitó motor
Szélvédő-/hátsó ablakmosó elektromos szivattyú
Vezető oldali első ablakemelő motor
Utas oldali első ablakemelő motor
A kormánykeréken elhelyezett vezérlők világításának INT táplálása, TPMS
gumiabroncs légnyomás ellenőrző vezérlőegység, elektromos külső tükörmozgatás,
napfénytető vezérlőegység, my-port infotelematikus csatlakozóaljzat, belső
elektromos tükör
Műszercsoport
INT áramellátás a tengelykapcsoló pedál kapcsolóhoz (alaphelyzetben zárva),
tengelykapcsoló pedál kapcsoló, belső fűtés, Blue&Me™ vezérlőegység, autórádió
előkészítés, voltage stabilizer vezérlőegység, tolatólámpa a lökháratókon,
érzékelő a szervoféken, relé tekercsek a motortérben levő biztosítéktáblán

175
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5
7,5 Motortér biztosítéktábla 159. ábra
FOGYASZTÓK BIZTOSÍTÉK AMPER
HI-FI audió rendszer autórádióval, vezérlőközponttal és subwoofer hangszóróval
Figyelmeztető hangjelző
Bal oldali távolsági fényszóró, Jobb oldali távolsági fényszóró
Kondicionáló kompresszor
Hátsó ablak fűtés
Elektromos üzemanyag-szivattyú a tartályban
Bal oldali ködfényszóró, Jobb oldali ködfényszóró
Csatlakozóaljzat (előkészítés)
Utastéri elektromos csatlakozóaljzat, szivargyújtó
Akkumulátor töltésállapot érzékelő
Vezető oldali külső visszapillantó tükrök elektromos fűtése,
utas oldali külső visszapillantó tükrök elektromos fűtése

176
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
– Csomagtér biztosítéktábla 161. ábra
FOGYASZTÓK BIZTOSÍTÉK AMPER
Napfénytetővel elektromos nyitása
Riasztó rendszert kezelő vezérlőegység
Szabad
Szabad
Szabad
Szabad
Szabad
Szabad
Szabad
Csomagtér csatlakozóaljzat
TPMS gumiabroncs légnyomás érzékelő vezérlőegység
Szabad
Szabad
Szabad

177
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
AZ AKKUMULÁTOR TÖLTÉSE
FIGYELMEZTETÉS Az akkumulátor feltöltésének alábbi
leírása csupán tájékoztatásul szolgál. A művelet
végrehajtása érdekében ajánlatos egy Abarth
márkaszervizhez fordulni.
162. ábraF0U166Ab
Az akkumulátor feltöltését ajánlatos lassan, alacsony
áramerősséggel, kb. 24 órán át végezni. A nagy
áramerősséggel végzett gyorstöltés az akkumulátor
károsodásához vezethet.
A töltést az alábbiak szerint végezzük:
❒kapcsoljuk le az A csatlakozót (162. ábra) (a B gomb
megnyomásáva) az akkumulátor D negatív pólusán
installált C akkumulátor-állapoti érzékelőjéről;
❒az ábrán látható módon a berendezés pozitív
vezetékét kössük az akkumulátor pozitív pólus
vezetékére (E) és a negatív vezetéket az érzékelő
csatlakozójához (D);
❒kapcsoljuk be az akkumulátortöltőt. A töltés
befejezése után kapcsoljuk ki a berendezést;
❒az akkumulátor lekötése után az ábrán látható
módon csatoljuk vissza az A csatlakozót a C
érzékelőhöz

178
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
Az akkumulátor elektrolitja mérgező és
korrozív, ezért óvakodjunk a szembe
vagy a bőrre kerülésétől. Az akkumulátor
töltését mindig jól szellőzött helyiségben, nyílt
lángtól, szikraforrásoktól távol végezzük, hogy
elkerüljük a tűz- és robbanásveszélyt .
FIGYELEM
Befagyott akkumulátor t semmiképpen
ne próbáljunk tölteni: először ki kell
olvasztani az elektrolitot , különben
felrobbanhat . Ha az akkumulátor befagyott ,
hozzáértő személlyel ellenőriztetni kell, hogy
a műanyag ház nem repedt-e meg (a kifolyó
sav mérgező és korróziót okoz), és hogy a belső
szerkezeti elemek nem sérültek-e meg.
FIGYELEM
A GÉPKOCSI FELEMELÉSE
Ha a gépkocsit fel kell emelni, forduljunk egy Abarth
márkaszervizhez, ahol rendelkezésre áll az ehhez
szükséges karos emelő vagy krokodilemelő.
A felemeléskor az emelőkarok felfekvő felületét, illetve
a krokodilemelőt oldalról kell a gépkocsi alá helyezni,
a 163. ábrán megjelölt pontokban a küszöbspoilereken
levő ▼szimbólumoknál.
FIGYELMEZTETÉS Ha krokodilemelővel kell a járművet
oldalról emelni, ügyeljünk arra, hogy a küszöbspoilerek
ne sérüljenek.
163. ábraF0U167Ab

179
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U169Ab165. ábra
A VONTATÓSZEM FELSZERELÉSE
164-165. ábra
Az alábbiak szerint járjunk el:
❒Távolítsuk el az A fedelet;
❒vegyük elő a B vontatószemet a tartójából;
❒csavarjuk fel teljesen a vontatószemet a gépkocsi
hátsó vagy elülső részén a menetes csapra.
A GÉPKOCSI VONTATÁ S A
A gépkocsihoz tartozó vontatószem a csomagtérben,
a padlószőnyeg alatt található szerszámkészletben van
elhelyezve.
164. ábraF0U168Ab
