Acura ILX 2018 Manuel du propriétaire (in French)

520

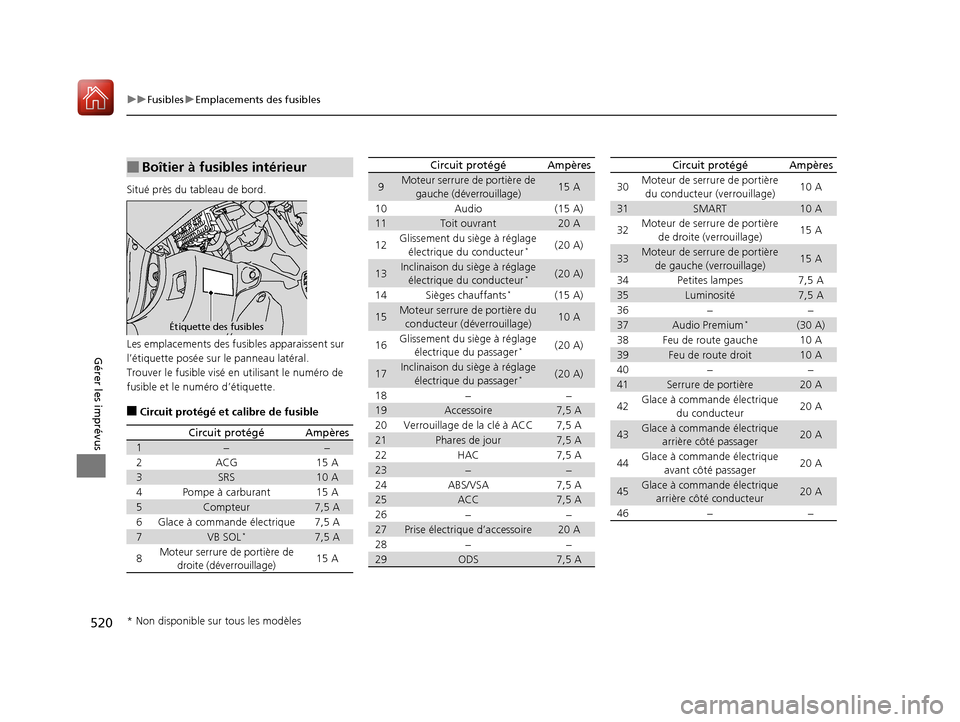

uuFusibles uEmplacements des fusibles
Gérer les imprévus
Situé près du tableau de bord.
Les emplacements des fusibles apparaissent sur
l’étiquette posée sur le panneau latéral.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.
■Circuit protégé et calibre de fusible
■Boîtier à fusibles intérieur
Étiquette des fusibles
Circuit protégéAmpères
1−−
2ACG15 A
3SRS10 A
4Pompe à carburant15 A
5Compteur7,5 A
6Glace à commande électrique7,5 A
7VB SOL*7,5 A
8Moteur serrure de portière de droite (déverrouillage)15 A
9Moteur serrure de portière de gauche (déverrouillage)15 A
10Audio(15 A)
11Toit ouvrant20 A
12Glissement du siège à réglage
électrique du conducteur*(20 A)
13Inclinaison du siège à réglage électrique du conducteur*(20 A)
14Sièges chauffants*(15 A)
15Moteur serrure de portière du conducteur (déverrouillage)10 A
16Glissement du siège à réglage électrique du passager*(20 A)
17Inclinaison du siège à réglage électrique du passager*(20 A)
18−−
19Accessoire7,5 A
20Verrouillage de la clé à ACC7,5 A
21Phares de jour7,5 A
22HAC7,5 A
23−−
24ABS/VSA7,5 A
25ACC7,5 A
26−−
27Prise électrique d’accessoire20 A
28−−
29ODS7,5 A
Circuit protégéAmpères
30Moteur de serr ure de portière
du conducteur (verrouillage)10 A
31SMART10 A
32Moteur de serr ure de portière
de droite (verrouillage)15 A
33Moteur de serr ure de portière
de gauche (verrouillage)15 A
34Petites lampes7,5 A
35Luminosité7,5 A
36−−
37Audio Premium*(30 A)
38Feu de route gauche10 A
39Feu de route droit10 A
40−−
41Serrure de portière20 A
42Glace à commande électrique du conducteur20 A
43Glace à commande électrique arrière côté passager20 A
44Glace à commande électrique avant côté passager20 A
45Glace à commande électrique arrière côté conducteur20 A
46−−
Circuit protégéAmpères
* Non disponible sur tous les modèles
18 ACURA ILX-33TX6C500.book Page 520 Friday, September 8, 2017 3:24 PM

521

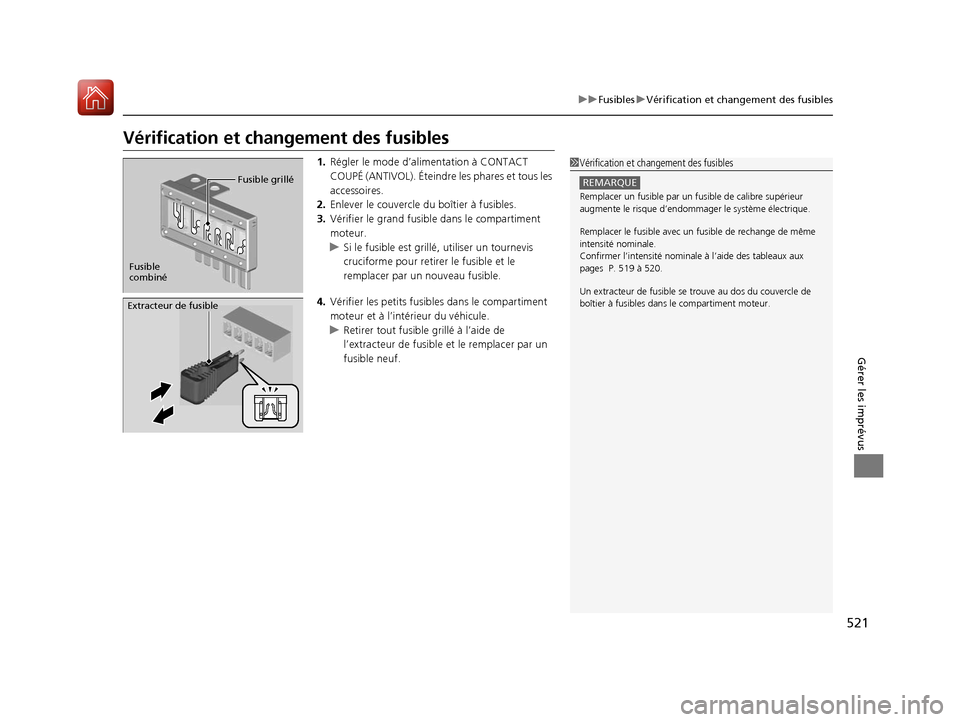

uuFusibles uVérification et changement des fusibles
Gérer les imprévus
Vérification et cha ngement des fusibles
1.Régler le mode d’a limentation à CONTACT
COUPÉ (ANTIVOL). Éteindre les phares et tous les
accessoires.
2. Enlever le couvercle du boîtier à fusibles.
3. Vérifier le grand fusibl e dans le compartiment
moteur.
u Si le fusible est gril lé, utiliser un tournevis
cruciforme pour retirer le fusible et le
remplacer par un nouveau fusible.
4. Vérifier les petits fusibles dans le compartiment
moteur et à l’inté rieur du véhicule.
u Retirer tout fusible grillé à l’aide de
l’extracteur de fusible et le remplacer par un
fusible neuf.1 Vérification et changement des fusibles
REMARQUE
Remplacer un fusible par un fusible de calibre supérieur
augmente le risque d’endo mmager le système électrique.
Remplacer le fusible avec un fusible de rechange de même
intensité nominale.
Confirmer l’intensité nominal e à l’aide des tableaux aux
pages P. 519 à 520.
Un extracteur de fusible se trouve au dos du couvercle de
boîtier à fusibles dans le compartiment moteur.
Fusible
combiné Fusible grillé
Extracteur de fusible
18 ACURA ILX-33TX6C500.book Page 521 Friday, September 8, 2017 3:24 PM

522
Gérer les imprévus

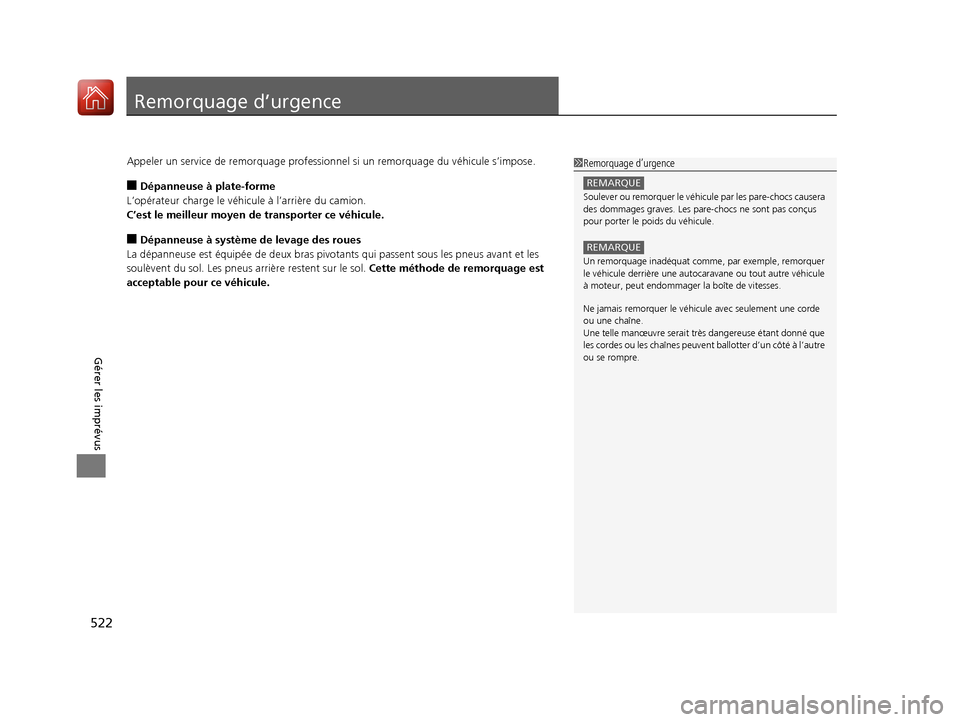

Remorquage d’urgence
Appeler un service de remorquage professionnel si un remorquage du véhicule s’impose.
■Dépanneuse à plate-forme
L’opérateur charge le véhicule à l’arrière du camion.
C’est le meilleur moyen de transporter ce véhicule.
■Dépanneuse à système de levage des roues
La dépanneuse est équipée de de ux bras pivotants qui passent sous les pneus avant et les
soulèvent du sol. Les pneus a rrière restent sur le sol. Cette méthode de remorquage est
acceptable pour ce véhicule.
1 Remorquage d’urgence
REMARQUE
Soulever ou remorquer le véhi cule par les pare-chocs causera
des dommages graves. Les pare-chocs ne sont pas conçus
pour porter le poids du véhicule.
REMARQUE
Un remorquage inadéquat comme, par exemple, remorquer
le véhicule derrière une autocaravane ou tout autre véhicule
à moteur, peut endommager la boîte de vitesses.
Ne jamais remorquer le véhicule avec seulement une corde
ou une chaîne.
Une telle manœuvre serait trè s dangereuse étant donné que
les cordes ou les chaînes peuvent ballotter d’un côté à l’autre
ou se rompre.
18 ACURA ILX-33TX6C500.book Page 522 Friday, September 8, 2017 3:24 PM

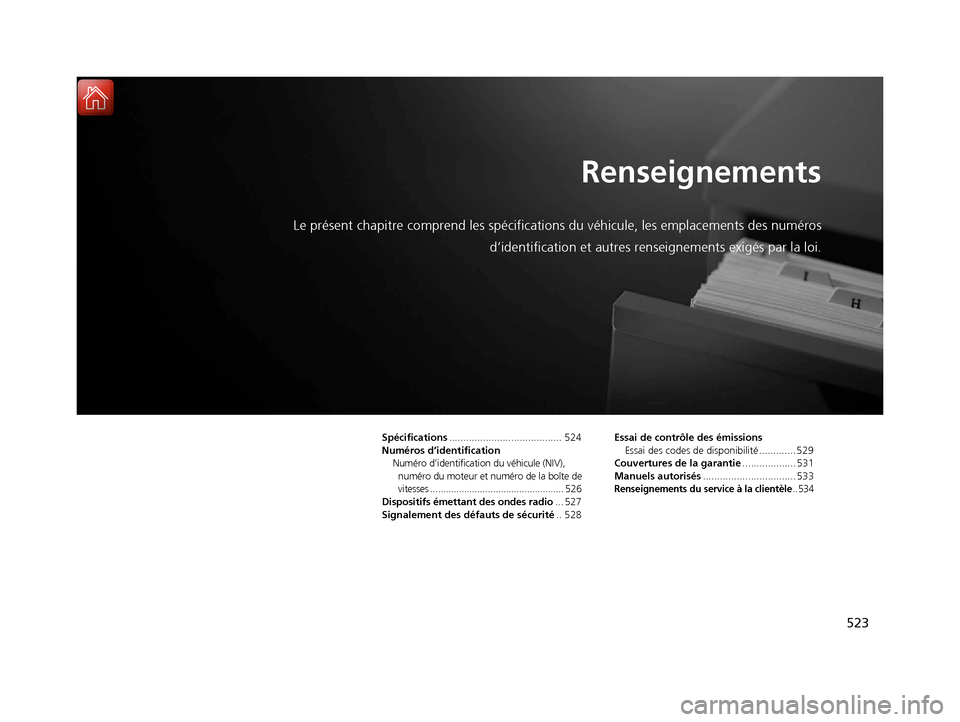

523
Renseignements
Le présent chapitre comprend les spécifications du véhicule, les emplacements des numéros
d’identification et autres rens eignements exigés par la loi.
Spécifications........................................ 524
Numéros d’identification
Numéro d’identification du véhicule (NIV), numéro du moteur et numéro de la boîte de
vitesses ................................................... 526
Dispositifs émettant des ondes radio ... 527
Signalement des défauts de sécurité .. 528Essai de contrôle des émissions
Essai des codes de disponibilité ............. 529
Couvertures de la garantie ................... 531
Manuels autorisés ................................. 533
Renseignements du service à la clientèle..534
18 ACURA ILX-33TX6C500.book Page 523 Friday, September 8, 2017 3:24 PM

524
Renseignements

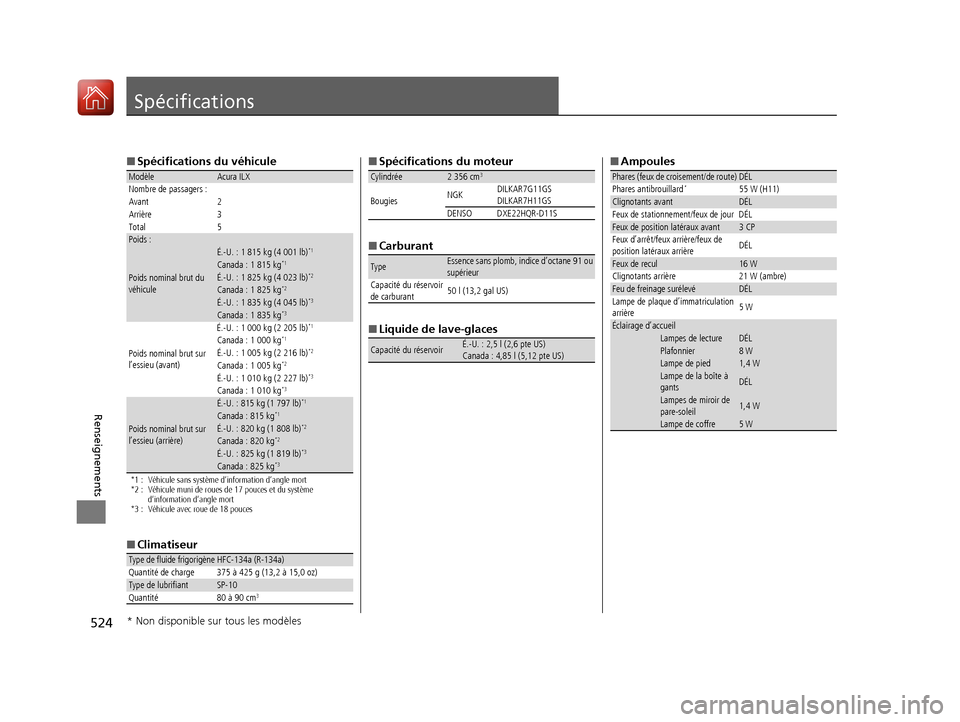

Spécifications
■Spécifications du véhicule
*1 : Véhicule sans système d’information d’angle mort
*2 : Véhicule muni de roues de 17 pouces et du système
d’information d’angle mort
*3 : Véhicule avec roue de 18 pouces
■ Climatiseur
ModèleAcura ILX
Nombre de passagers :
Avant 2
Arrière 3
Total 5
Poids :
Poids nominal brut du
véhicule
É.-U. : 1 815 kg (4 001 lb)*1
Canada : 1 815 kg*1
É.-U. : 1 825 kg (4 023 lb)*2
Canada : 1 825 kg*2
É.-U. : 1 835 kg (4 045 lb)*3
Canada : 1 835 kg*3
Poids nominal brut sur
l’essieu (avant) É.-U. : 1 000 kg (2 205 lb)
*1
Canada : 1 000 kg*1
É.-U. : 1 005 kg (2 216 lb)*2
Canada : 1 005 kg*2
É.-U. : 1 010 kg (2 227 lb)*3
Canada : 1 010 kg*3
Poids nominal brut sur
l’essieu (arrière)
É.-U. : 815 kg (1 797 lb)*1
Canada : 815 kg*1
É.-U. : 820 kg (1 808 lb)*2
Canada : 820 kg*2
É.-U. : 825 kg (1 819 lb)*3
Canada : 825 kg*3
Type de fluide frigorigèneHFC-134a (R-134a)
Quantité de charge 375 à 425 g (13,2 à 15,0 oz)
Type de lubrifiantSP-10
Quantité 80 à 90 cm3
■ Spécifications du moteur
■ Carburant
■ Liquide de lave-glaces
Cylindrée2 356 cm3
Bougies NGK
DILKAR7G11GS
DILKAR7H11GS
DENSO DXE22HQR-D11S
TypeEssence sans plomb, indice d’octane 91 ou
supérieur
Capacité du réservoir
de carburant 50 l (13,2 gal US)
Capacité du réservoirÉ.-U. : 2,5 l (2,6 pte US)
Canada : 4,85 l (5,12 pte US)
■
Ampoules
Phares (feux de croisement/de route)DÉL
Phares antibrouillard*55 W (H11)Clignotants avantDÉL
Feux de stationnement/feux de jour DÉL
Feux de position latéraux avant3 CP
Feux d’arrêt/feux arrière/feux de
position latéraux arrière DÉL
Feux de recul16 W
Clignotants arrière 21 W (ambre)
Feu de freinage surélevéDÉL
Lampe de plaque d’immatriculation
arrière 5 W
Éclairage d’accueilLampes de lectureDÉLPlafonnier8 WLampe de pied1,4 WLampe de la boîte à
gantsDÉL
Lampes de miroir de
pare-soleil1,4 W
Lampe de coffre5 W
* Non disponible sur tous les modèles
18 ACURA ILX-33TX6C500.book Page 524 Friday, September 8, 2017 3:24 PM

525

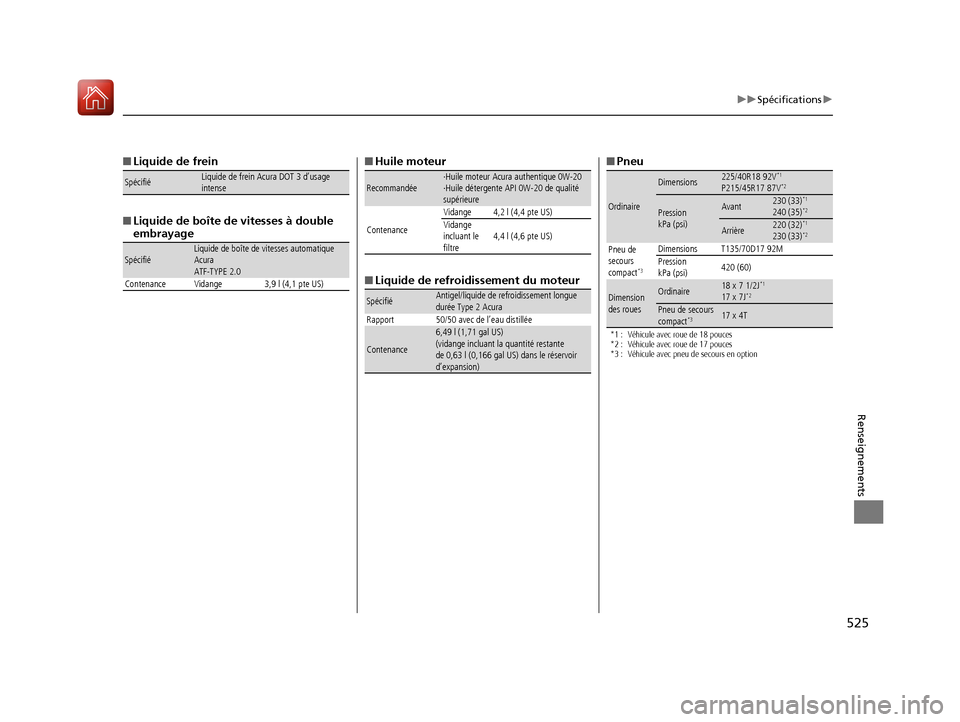

uuSpécifications u
Renseignements
■Liquide de frein
■ Liquide de boîte de vitesses à double
embrayage
SpécifiéLiquide de frein Acura DOT 3 d’usage
intense
SpécifiéLiquide de boîte de vitesses automatique
Acura
ATF-TYPE 2.0
Contenance Vidange 3,9 l (4,1 pte US)
■ Huile moteur
■ Liquide de refroidissement du moteur
Recommandée·Huile moteur Acura authentique 0W-20
·Huile détergente API 0W-20 de qualité
supérieure
Contenance Vidange 4,2 l (4,4 pte US)
Vidange
incluant le
filtre
4,4 l (4,6 pte US)
SpécifiéAntigel/liquide de refroidissement longue
durée Type 2 Acura
Rapport 50/50 avec de l’eau distillée
Contenance
6,49 l (1,71 gal US)
(vidange incluant la quantité restante
de 0,63 l (0,166 gal US) dans le réservoir
d’expansion)
■ Pneu
*1 : Véhicule avec roue de 18 pouces
*2 : Véhicule avec roue de 17 pouces
*3 : Véhicule avec pneu de secours en option
Ordinaire
Dimensions225/40R18 92V*1
P215/45R17 87V*2
Pression
kPa (psi)Avant230 (33)*1
240 (35)*2
Arrière220 (32)*1
230 (33)*2
Pneu de
secours
compact
*3
Dimensions T135/70D17 92M
Pression
kPa (psi) 420 (60)
Dimension
des rouesOrdinaire18 x 7 1/2J*1
17 x 7J*2
Pneu de secours
compact*317 x 4T
18 ACURA ILX-33TX6C500.book Page 525 Friday, September 8, 2017 3:24 PM

526
Renseignements

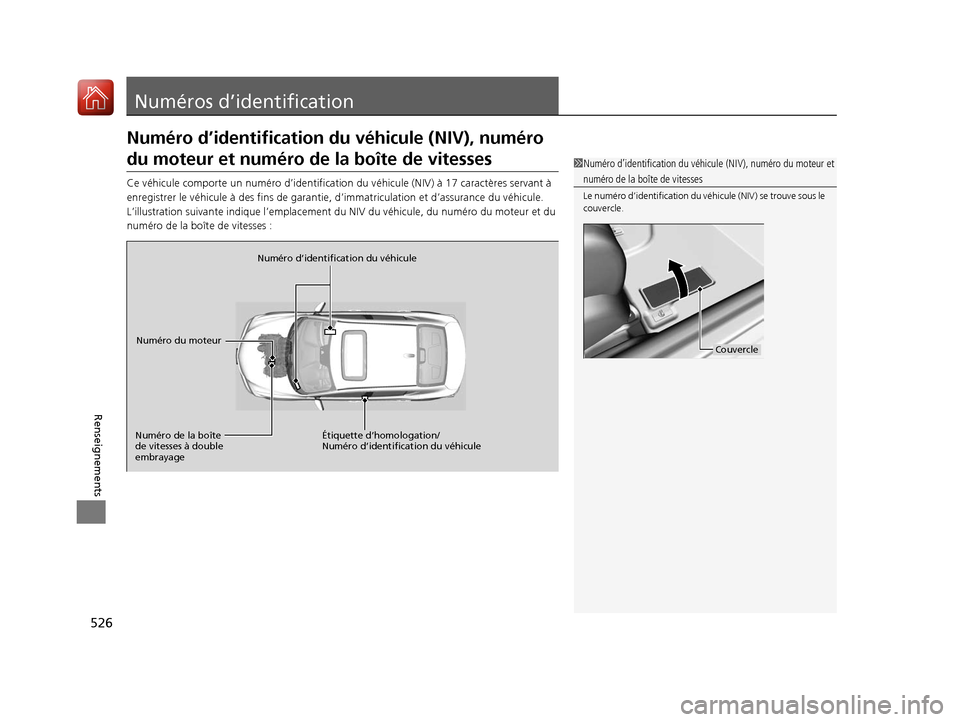

Numéros d’identification
Numéro d’identification du véhicule (NIV), numéro
du moteur et numéro de la boîte de vitesses
Ce véhicule comporte un numér o d’identification du véhicule (NIV) à 17 caractères servant à
enregistrer le véhicule à des fi ns de garantie, d’immatriculat ion et d’assurance du véhicule.
L’illustration suivante indique l’emplacement du NIV du vé hicule, du numéro du moteur et du
numéro de la boîte de vitesses :
1 Numéro d’identification du véhicu le (NIV), numéro du moteur et
numéro de la boîte de vitesses
Le numéro d’identification du véhi cule (NIV) se trouve sous le
couvercle.
Couvercle
Numéro d’identification du véhicule
Numéro du moteur
Étiquette d’homologation/
Numéro d’identification du véhicule
Numéro de la boîte
de vitesses à double
embrayage
18 ACURA ILX-33TX6C500.book Page 526 Friday, September 8, 2017 3:24 PM

527
Renseignements

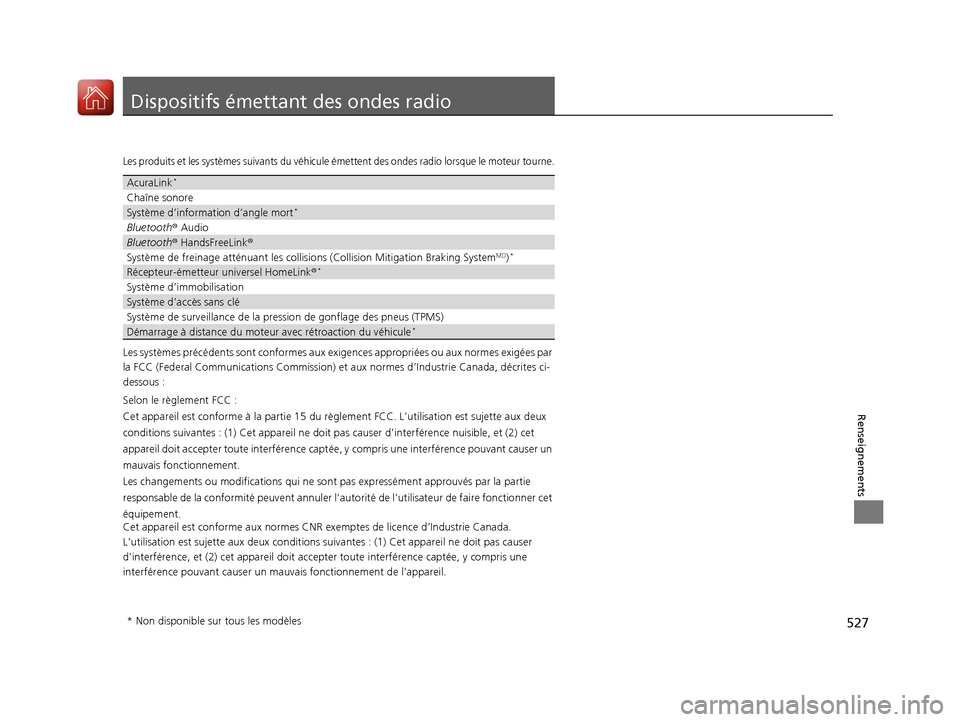

Dispositifs émettant des ondes radio
Les produits et les systèmes suivants du véhicule émettent des ondes radio lorsque le moteur tourne.
Les systèmes précédents sont conformes aux exigences appropriées ou aux normes exigées par
la FCC (Federal Communications Commission) et aux normes d’I ndustrie Canada, décrites ci-
dessous :
Selon le règlement FCC :
Cet appareil est conforme à la partie 15 du règlement FCC. L’ut ilisation est sujette aux deux
conditions suivantes : (1) Cet appareil ne doit pas causer d’inte rférence nuisible, et (2) cet
appareil doit accepter toute interférence captée, y compris une interférence pouvant causer un
mauvais fonctionnement.
Les changements ou modifications qui ne sont pas expresséme nt approuvés par la partie
responsable de la conformité pe uvent annuler l’autorité de l’utilisateur de faire fonctionner cet
équipement.
Cet appareil est conforme aux normes CNR exemptes de licence d’Industrie Canada.
L’utilisation est sujette aux deux conditions suiv antes : (1) Cet appareil ne doit pas causer
d’interférence, et (2) cet appareil doit accept er toute interférence captée, y compris une
interférence pouvant causer un mauv ais fonctionnement de l’appareil.
AcuraLink*
Chaîne sonore
Système d’information d’angle mort*
Bluetooth® Audio
Bluetooth ® HandsFreeLink ®
Système de freinage atténuant les collisions (C ollision Mitigation Braking SystemMD)*
Récepteur-émetteur universel HomeLink®*
Système d’immobilisation
Système d’accès sans clé
Système de surveillance de la pr ession de gonflage des pneus (TPMS)
Démarrage à distance du moteur avec rétroaction du véhicule*
* Non disponible sur tous les modèles
18 ACURA ILX-33TX6C500.book Page 527 Friday, September 8, 2017 3:24 PM

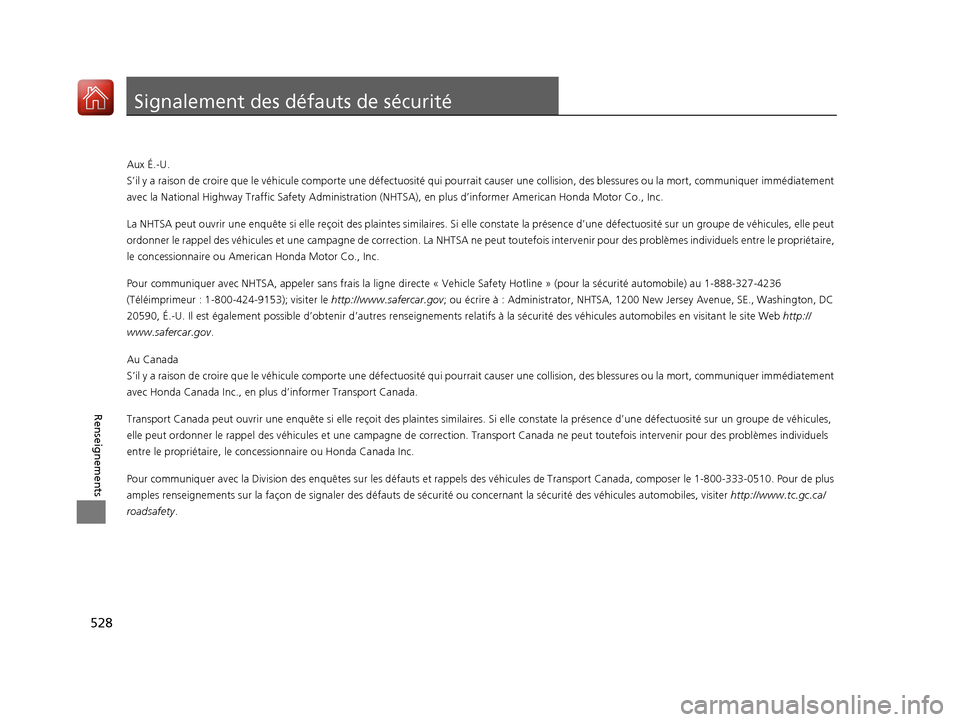

528
Renseignements
Signalement des défauts de sécurité
Aux É.-U.
S’il y a raison de croire que le véhicule comporte une défectuosité qui pourrait causer une collision, des blessures ou la mort, communiquer immédiatement
avec la National Highway Traffic Safe ty Administration (NHTSA), en plus d’informer American Honda Motor Co., Inc.
La NHTSA peut ouvrir une e nquête si elle reçoit des plaintes similaires. Si elle constate la présence d’une défectuosité sur un groupe de véhicules, elle peut
ordonner le rappel des véhicules et une campagne de correction. La NHTSA ne peut toutefois intervenir pour des problèmes indivi duels entre le propriétaire,
le concessionnaire ou American Honda Motor Co., Inc.
Pour communiquer avec NHTSA, appele r sans frais la ligne directe « Vehicle Safety Hotline » (pour la sécu rité automobile) au 1-888-327-4236
(Téléimprimeur : 1- 800-424-9153); visiter le http://www.safercar.gov; ou écrire à : Administrator, NHTSA, 1200 New Jersey Avenue, SE., Washington, DC
20590, É.-U. Il est également possible d’obte nir d’autres renseignements relatifs à la sécurité des véhicules automobiles en vi sitant le site Web http://
www.safercar.gov .
Au Canada
S’il y a raison de croire que le véhicule comporte une défectuosité qui pourrait causer une collision, des blessures ou la mort, communiquer immédiatement
avec Honda Canada Inc., en plus d’informer Transport Canada.
Transport Canada peut ouvrir une enquête si elle reçoit des plaintes similaires. Si elle co nstate la présence d’une défectuosit é sur un groupe de véhicules,
elle peut ordonner le rappe l des véhicules et une campagne de correction. Transport Cana da ne peut toutefois intervenir pour des problèmes individuels
entre le propriétaire, le concessionnaire ou Honda Canada Inc.
Pour communiquer avec la Divisi on des enquêtes sur les défauts et rappels des véhicules de Transport Canada, composer le 1-800-333-0510. Pour de plus
amples renseignements sur la faç on de signaler des défauts de sécu rité ou concernant la sécurité des véhicules automobiles, vis iter http://www.tc.gc.ca/
roadsafety.
18 ACURA ILX-33TX6C500.book Page 528 Friday, September 8, 2017 3:24 PM

529à suivre
Renseignements

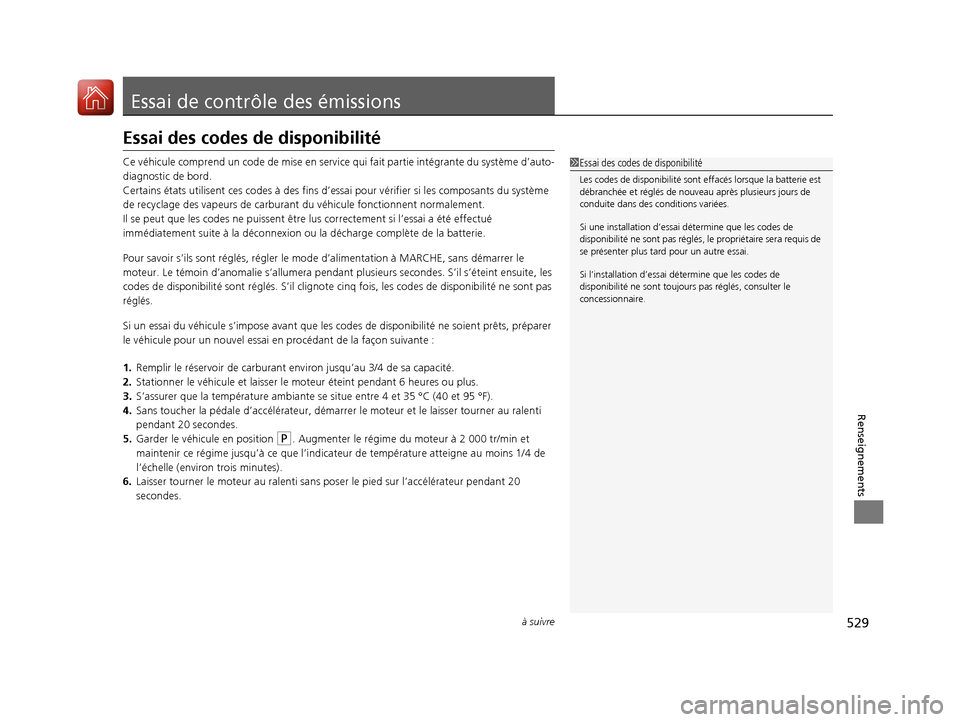

Essai de contrôle des émissions
Essai des codes de disponibilité
Ce véhicule comprend un code de mise en service qui fait partie intégrante du système d’auto-
diagnostic de bord.
Certains états utilisent ces code s à des fins d’essai pour vérifier si les composants du système
de recyclage des vapeurs de carburan t du véhicule fonctionnent normalement.
Il se peut que les codes ne puissent être lus correctement si l’essai a été effectué
immédiatement suite à la déconnexion ou la décharge co mplète de la batterie.
Pour savoir s’ils sont réglés, régler le mo de d’alimentation à MARCHE, sans démarrer le
moteur. Le témoin d’anomalie s’ allumera pendant plusieurs seconde s. S’il s’éteint ensuite, les
codes de disponibilité sont régl és. S’il clignote cinq fois, les code s de disponibilité ne sont pas
réglés.
Si un essai du véhicule s’impose avant que les codes de disponibilit é ne soient prêts, préparer
le véhicule pour un nouvel essai en procédant de la façon suivante :
1. Remplir le réservoir de carburant environ jusqu’au 3/4 de sa capacité.
2. Stationner le véhicule et laisser le moteur éteint pendant 6 heures ou plus.
3. S’assurer que la température ambiante se situe entre 4 et 35 °C (40 et 95 °F).
4. Sans toucher la pédale d’accélé rateur, démarrer le moteur et le laisser tourner au ralenti
pendant 20 secondes.
5. Garder le véhicule en position
(P. Augmenter le régime du moteur à 2 000 tr/min et
maintenir ce régime jusqu’à ce que l’indicateur de température atteigne au moins 1/4 de
l’échelle (environ trois minutes).
6. Laisser tourner le mote ur au ralenti sans poser le pied sur l’accélérateur pendant 20
secondes.
1 Essai des codes de disponibilité
Les codes de disponibilité sont effacés lorsque la batterie est
débranchée et réglés de nouve au après plusieurs jours de
conduite dans des conditions variées.
Si une installation d’essai détermine que les codes de
disponibilité ne sont pas réglés , le propriétaire sera requis de
se présenter plus tard pour un autre essai.
Si l’installation d’essai détermine que les codes de
disponibilité ne sont toujours pas réglés, consulter le
concessionnaire.
18 ACURA ILX-33TX6C500.book Page 529 Friday, September 8, 2017 3:24 PM
