Page 71 of 275
CONOSCENZA DELLA VETTURA
69
BUZZER
Il buzzer (segnale acustico) che accompagna i comandi presenti in vettura e le eventuali segnalazioni di avaria, può essere regolato secon-
do una scala predeterminata mediante i pulsanti
âe/oã. Per effettuare l’esclusione (OFF) o la regolazione, occorre procedere come se-
gue:
Videata menu
Ritorno a videata menu
Ritorno
a videata standardQ
Q R
R
â
ã
â
ã
AVVERTENZA
In condizione di buzzer escluso (OFF)
le segnalazioni acustiche relative alle
eventuali avarie vengono mantenute.
Vedere CHECK INIZIALE
e ACCESSO ALLA VIDEATA MENU

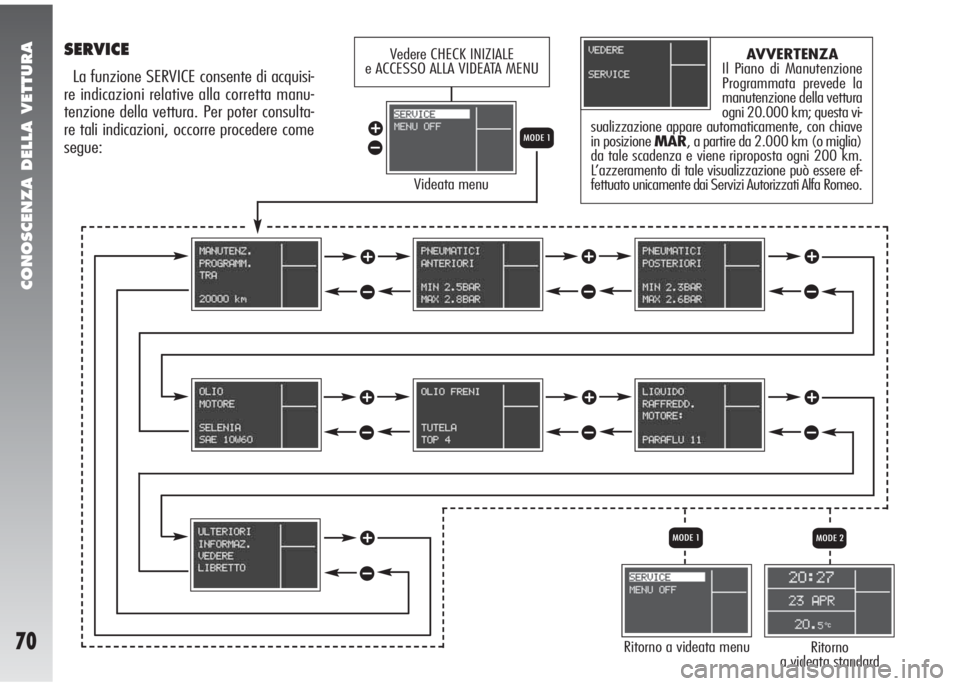

Page 72 of 275
CONOSCENZA DELLA VETTURA
70
SERVICE
La funzione SERVICE consente di acquisi-
re indicazioni relative alla corretta manu-
tenzione della vettura. Per poter consulta-
re tali indicazioni, occorre procedere come
segue:
Videata menu
Ritorno a videata menu
Ritorno
a videata standard
AVVERTENZA
Il Piano di Manutenzione
Programmata prevede la
manutenzione della vettura
ogni 20.000 km; questa vi-
sualizzazione appare automaticamente, con chiave
in posizione MAR, a partire da 2.000 km (o miglia)
da tale scadenza e viene riproposta ogni 200 km.
L’azzeramento di tale visualizzazione può essere ef-
fettuato unicamente dai Servizi Autorizzati Alfa Romeo.
Q
QR
â
ã
â
ã
â
ã
â
ãâ
ãâ
ã
â
ã
â
ã
Vedere CHECK INIZIALE
e ACCESSO ALLA VIDEATA MENU
Page 73 of 275
CONOSCENZA DELLA VETTURA
71
MENU OFF
Ultima funzione che chiude il ciclo di impostazioni, disposte in “modo circolare”, elencate nella videata menù iniziale.
Videata menuRitorno
a videata standard
Qâ
ã
Vedere CHECK INIZIALE
e ACCESSO ALLA VIDEATA MENU
Page 74 of 275
CONOSCENZA DELLA VETTURA
72
GENERAL TRIP - TRIP B
La funzione TRIP COMPUTER consente di visualizzare sul display multifunzione riconfigurabile la temperatura olio motore e le grandezze re-
lative allo stato di funzionamento della vettura. Tale funzione é composta dal GENERAL TRIP relativo alla missione completa della vettura e
dal TRIP B relativo alla missione parziale della vettura. Quest’ultima funzione é contenuta (come illustrato nel grafico successivo) all’interno
della missione completa. Entrambe le funzioni sono resettabili.
Il GENERAL TRIP permette la visualizzazione delle grandezze relative al
CONSUMO ISTANTANEO,CONSUMO MEDIO,AUTONOMIA,VELOCITÀ MEDIA,TEMPO DI
VIAGGIO
(durata di guida), DISTANZA PERCORSA.
Il TRIP B (con reset automatico ogni qualvolta siano passate almeno 2 ore dall’arresto del motore), permette la visualizzazione delle gran-
dezze relative al
CONSUMO MEDIO B,VELOCITÀ MEDIA B,TEMPO DI VIAGGIO B(durata di guida), DISTANZA PERCORSA B.
Procedura di inizio viaggio (reset)
Per iniziare un nuovo viaggio monitorato dal GENERAL TRIP, con chiave in posizione MAR, premere il pulsante con modalità
U(vedere
“Pulsanti di comando”).
L’operazione di reset (pressione del pulsante
U) effettuata in presenza delle videate relative al GENERAL TRIP permette l’azzeramento del-
le grandezze anche sul TRIP B. L’operazione di reset (pressione del pulsante
U) effettuata in presenza delle videate relative al TRIP B permette
l’azzeramento delle grandezze solamente relative a questa funzione.
AVVERTENZALe grandezze
AUTONOMIAeCONSUMO ISTANTANEOnon sono azzerabili.
Fine missione parziale
Inizio nuova missione parziale
Reset TRIP B
˙Reset TRIP B
Fine missione parziale
Inizio nuova missione parziale˙
˙Reset TRIP B
˙˙
˙
TRIP B
TRIP B
TRIP B
Fine missione parziale
Inizio nuova missione parzialeFine missione parziale
Inizio nuova missione parziale
Reset TRIP B
GENERAL TRIP
Fine missione completa
Inizio nuova missione
Reset GENERAL TRIP
˙
Fine missione completa
Inizio nuova missione
Reset GENERAL TRIP
˙

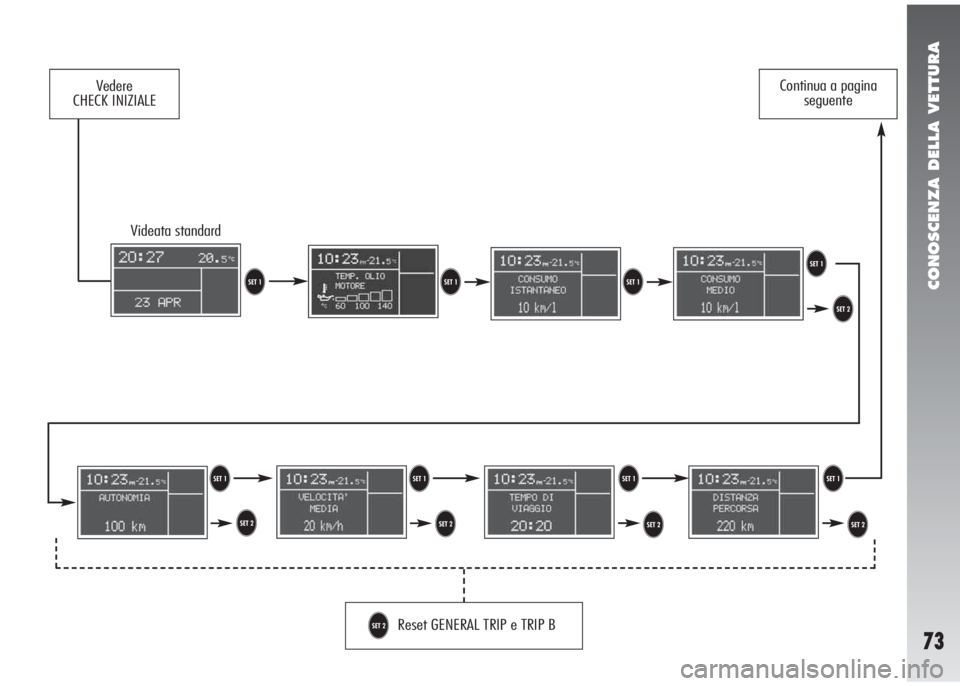

Page 75 of 275
CONOSCENZA DELLA VETTURA
73
Videata standard
Reset GENERAL TRIP e TRIP B
TTTT
TTU
UU U
T
UT
U
Vedere
CHECK INIZIALEContinua a pagina
seguente
Page 76 of 275
CONOSCENZA DELLA VETTURA
74
TRIP B ON?
AVVERTENZAPremendo il pulsante Psi ritorna
automaticamente alla videata standard.
T T
U U U
U TT
Reset TRIP BU
Ritorno
a videata standard
SI
NOContinua da pagina
precedente

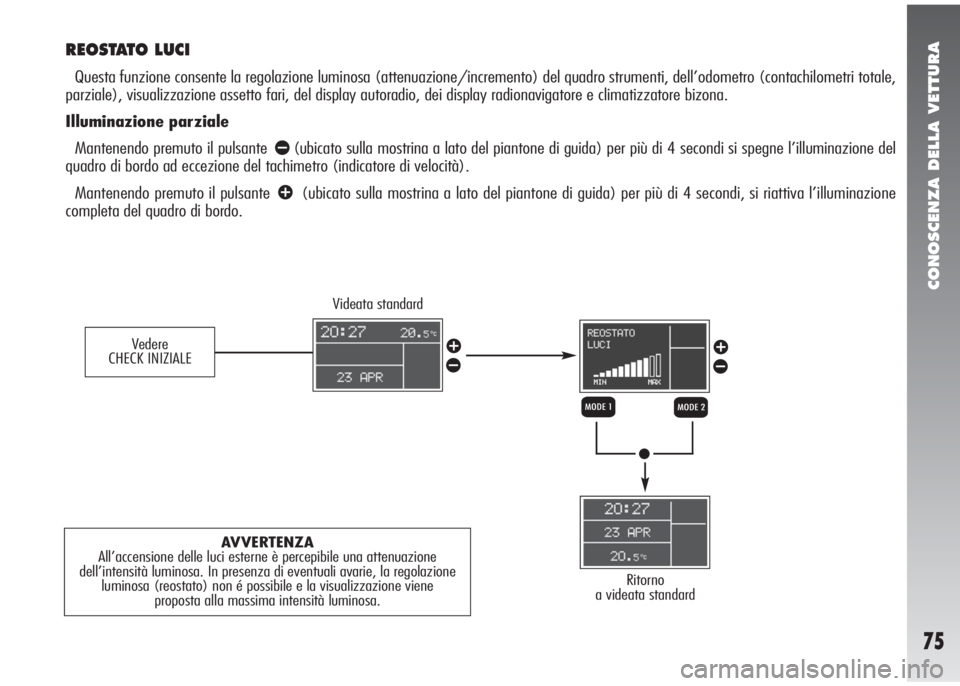

Page 77 of 275
CONOSCENZA DELLA VETTURA
75
REOSTATO LUCI
Questa funzione consente la regolazione luminosa (attenuazione/incremento) del quadro strumenti, dell’odometro (contachilometri totale,
parziale), visualizzazione assetto fari, del display autoradio, dei display radionavigatore e climatizzatore bizona.
Illuminazione parziale
Mantenendo premuto il pulsante
ã(ubicato sulla mostrina a lato del piantone di guida) per più di 4 secondi si spegne l’illuminazione del
quadro di bordo ad eccezione del tachimetro (indicatore di velocità).
Mantenendo premuto il pulsante
â(ubicato sulla mostrina a lato del piantone di guida) per più di 4 secondi, si riattiva l’illuminazione
completa del quadro di bordo.
Videata standard
Ritorno
a videata standard
AVVERTENZA
All’accensione delle luci esterne è percepibile una attenuazione
dell’intensità luminosa. In presenza di eventuali avarie, la regolazione
luminosa (reostato) non é possibile e la visualizzazione viene
proposta alla massima intensità luminosa.
QR
â
ãâ
ãVedere
CHECK INIZIALE

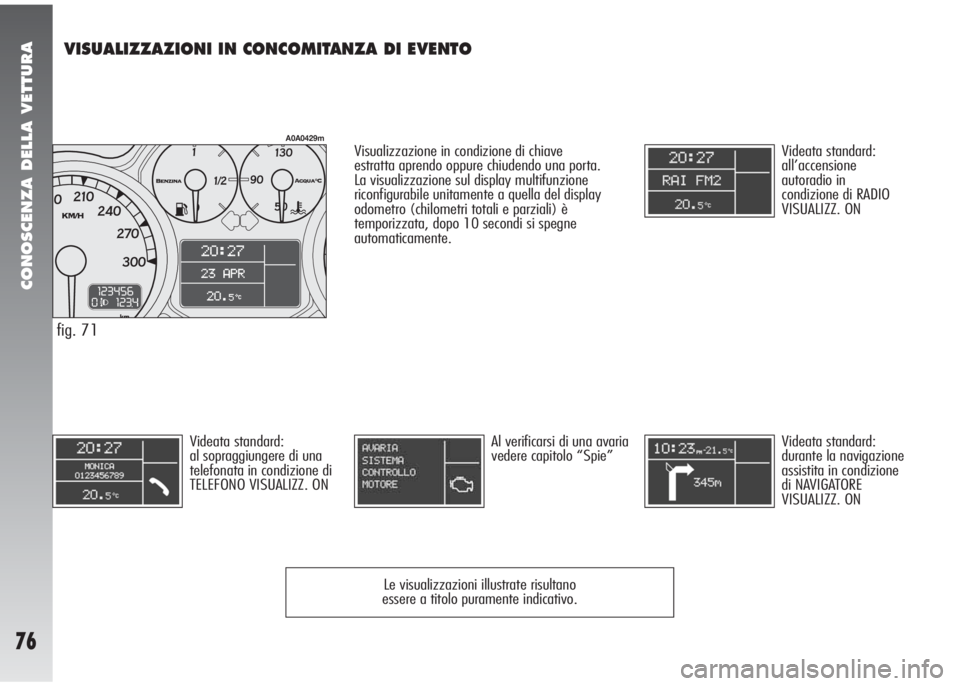

Page 78 of 275
CONOSCENZA DELLA VETTURA
76
VISUALIZZAZIONI IN CONCOMITANZA DI EVENTO
Videata standard:
all’accensione
autoradio in
condizione di RADIO
VISUALIZZ. ON
Videata standard:
al sopraggiungere di una
telefonata in condizione di
TELEFONO VISUALIZZ. ONVisualizzazione in condizione di chiave
estratta aprendo oppure chiudendo una porta.
La visualizzazione sul display multifunzione
riconfigurabile unitamente a quella del display
odometro (chilometri totali e parziali) è
temporizzata, dopo 10 secondi si spegne
automaticamente.
Al verificarsi di una avaria
vedere capitolo “Spie”Videata standard:
durante la navigazione
assistita in condizione
di NAVIGATORE
VISUALIZZ. ON
Le visualizzazioni illustrate risultano
essere a titolo puramente indicativo.
fig. 71
A0A0429m

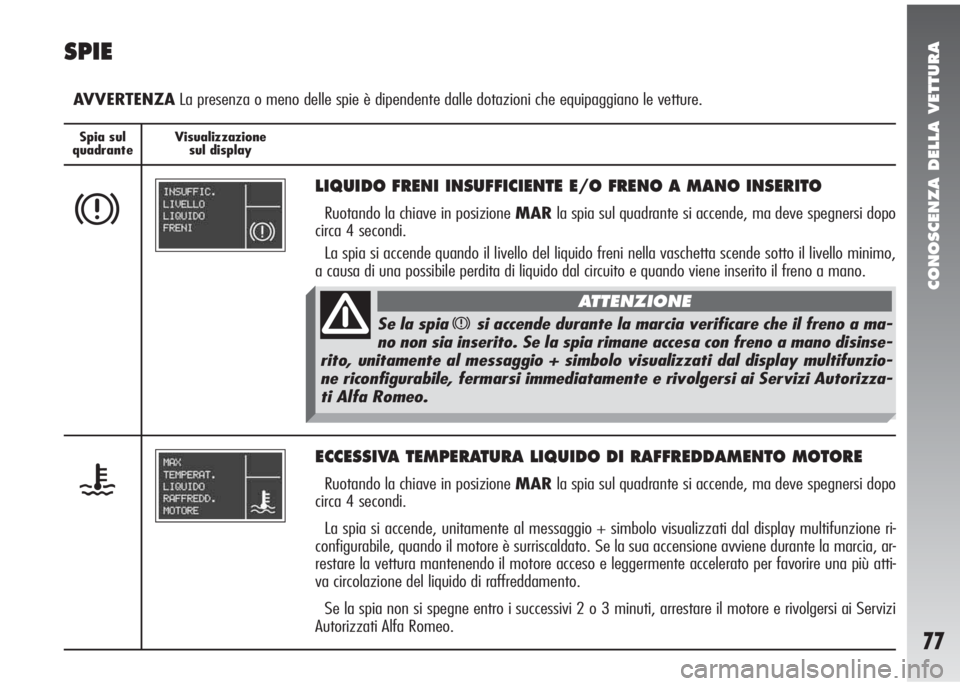

Page 79 of 275
CONOSCENZA DELLA VETTURA
77
Spia sul
quadranteVisualizzazione
sul display
SPIE
AVVERTENZALa presenza o meno delle spie è dipendente dalle dotazioni che equipaggiano le vetture.
x
LIQUIDO FRENI INSUFFICIENTE E/O FRENO A MANO INSERITO
Ruotando la chiave in posizione MARla spia sul quadrante si accende, ma deve spegnersi dopo
circa 4 secondi.
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo,
a causa di una possibile perdita di liquido dal circuito e quando viene inserito il freno a mano.
u
ECCESSIVA TEMPERATURA LIQUIDO DI RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MARla spia sul quadrante si accende, ma deve spegnersi dopo
circa 4 secondi.
La spia si accende, unitamente al messaggio + simbolo visualizzati dal display multifunzione ri-
configurabile, quando il motore è surriscaldato. Se la sua accensione avviene durante la marcia, ar-
restare la vettura mantenendo il motore acceso e leggermente accelerato per favorire una più atti-
va circolazione del liquido di raffreddamento.
Se la spia non si spegne entro i successivi 2 o 3 minuti, arrestare il motore e rivolgersi ai Servizi
Autorizzati Alfa Romeo.
Se la spia xsi accende durante la marcia verificare che il freno a ma-
no non sia inserito. Se la spia rimane accesa con freno a mano disinse-
rito, unitamente al messaggio + simbolo visualizzati dal display multifunzio-
ne riconfigurabile, fermarsi immediatamente e rivolgersi ai Servizi Autorizza-
ti Alfa Romeo.
ATTENZIONE

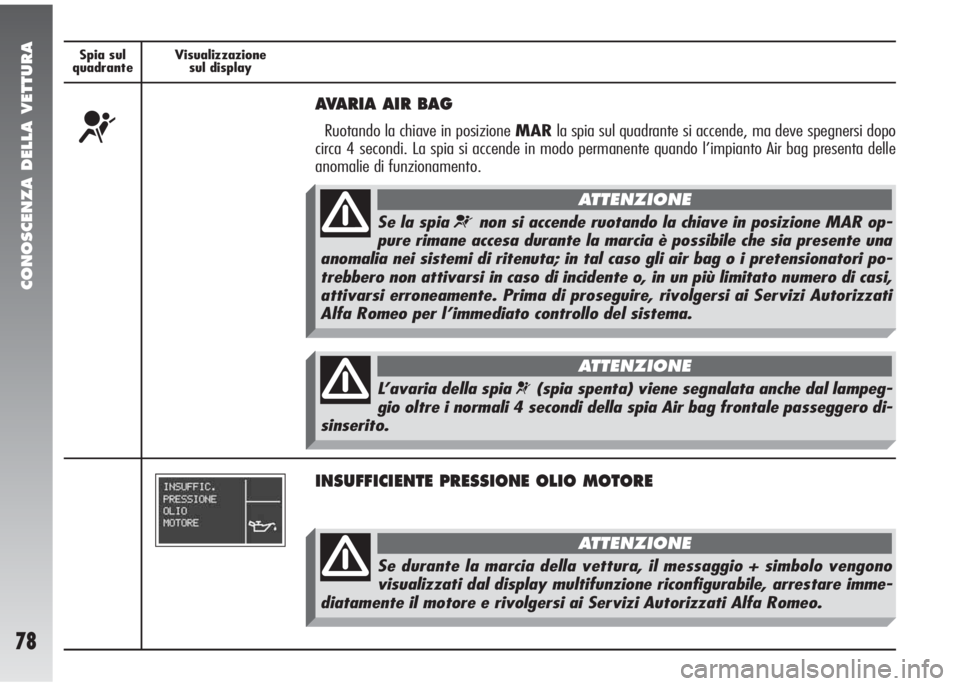

Page 80 of 275
CONOSCENZA DELLA VETTURA
78
Spia sul
quadranteVisualizzazione
sul display
¬
AVARIA AIR BAG
Ruotando la chiave in posizione MARla spia sul quadrante si accende, ma deve spegnersi dopo
circa 4 secondi. La spia si accende in modo permanente quando l’impianto Air bag presenta delle
anomalie di funzionamento.
INSUFFICIENTE PRESSIONE OLIO MOTORE
Se la spia ¬non si accende ruotando la chiave in posizione MAR op-
pure rimane accesa durante la marcia è possibile che sia presente una
anomalia nei sistemi di ritenuta; in tal caso gli air bag o i pretensionatori po-
trebbero non attivarsi in caso di incidente o, in un più limitato numero di casi,
attivarsi erroneamente. Prima di proseguire, rivolgersi ai Servizi Autorizzati
Alfa Romeo per l’immediato controllo del sistema.
ATTENZIONE
L’avaria della spia ¬(spia spenta) viene segnalata anche dal lampeg-
gio oltre i normali 4 secondi della spia Air bag frontale passeggero di-
sinserito.
ATTENZIONE
Se durante la marcia della vettura, il messaggio + simbolo vengono
visualizzati dal display multifunzione riconfigurabile, arrestare imme-
diatamente il motore e rivolgersi ai Servizi Autorizzati Alfa Romeo.
ATTENZIONE
