Alfa Romeo 147 2006 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2006, Model line: 147, Model: Alfa Romeo 147 2006Pages: 275, PDF Dimensioni: 5.3 MB
Page 81 of 275
CONOSCENZA DELLA VETTURA
79
Spia sul
quadranteVisualizzazione
sul display
INCOMPLETA CHIUSURA PORTE
Il messaggio + simbolo vengono visualizzati dal display multifunzione riconfigurabile quando una
o entrambe le porte o il portellone bagagliaio non sono perfettamente chiusi.
INSUFFICIENTE RICARICA BATTERIA
Se con motore in moto, il messaggio + simbolo vengono visualizzati dal display multifunzione ri-
configurabile, rivolgersi immediatamente ai Servizi Autorizzati Alfa Romeo.
<
CINTURE DI SICUREZZA NON ALLACCIATE
La spia sul quadrante si accende in modo permanente quando, con chiave in posizione MAR, la
cintura del posto guida non è correttamente allacciata.
Page 82 of 275
CONOSCENZA DELLA VETTURA
80
Spia sul
quadranteVisualizzazione
sul display
USURA PATTINI FRENO
Il messaggio + simbolo vengono visualizzati dal display multifunzione riconfigurabile quando i
pattini freno anteriori risultano usurati; in tal caso provvedere alla sostituzione appena possibile.
AVVERTENZAPoiché la vettura è dotata di rilevatori di usura per i pattini freno anteriori, pro-
cedere, in occasione della loro sostituzione, anche al controllo dei pattini freno posteriori.
AVARIA CAMBIO SELESPEED
Il messaggio + simbolo vengono visualizzati dal display multifunzione riconfigurabile quando vie-
ne rilevata una anomalia al cambio Selespeed.
Se la spia te il messaggio vengono visualizzati sul display rivolgersi
al più presto possibile ai Servizi Autorizzati Alfa Romeo per far elimi-
nare l’anomalia.
ATTENZIONE

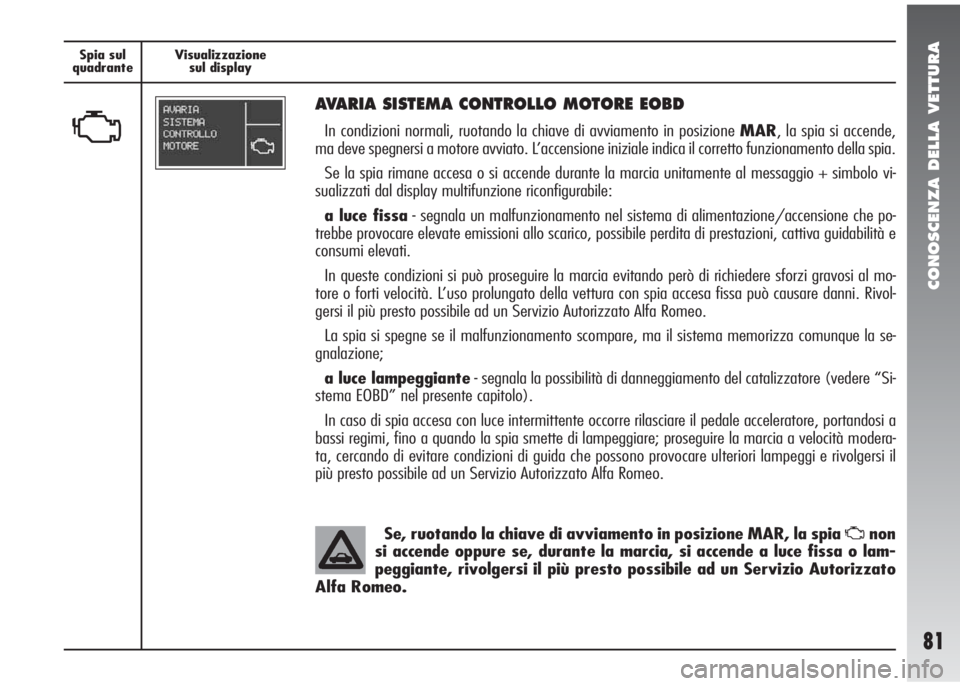

Page 83 of 275
CONOSCENZA DELLA VETTURA
81
Spia sul
quadranteVisualizzazione
sul display
U
AVARIA SISTEMA CONTROLLO MOTORE EOBD
In condizioni normali, ruotando la chiave di avviamento in posizione MAR, la spia si accende,
ma deve spegnersi a motore avviato. L’accensione iniziale indica il corretto funzionamento della spia.
Se la spia rimane accesa o si accende durante la marcia unitamente al messaggio + simbolo vi-
sualizzati dal display multifunzione riconfigurabile:
a luce fissa- segnala un malfunzionamento nel sistema di alimentazione/accensione che po-
trebbe provocare elevate emissioni allo scarico, possibile perdita di prestazioni, cattiva guidabilità e
consumi elevati.
In queste condizioni si può proseguire la marcia evitando però di richiedere sforzi gravosi al mo-
tore o forti velocità. L’uso prolungato della vettura con spia accesa fissa può causare danni. Rivol-
gersi il più presto possibile ad un Servizio Autorizzato Alfa Romeo.
La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la se-
gnalazione;
a luce lampeggiante- segnala la possibilità di danneggiamento del catalizzatore (vedere “Si-
stema EOBD” nel presente capitolo).
In caso di spia accesa con luce intermittente occorre rilasciare il pedale acceleratore, portandosi a
bassi regimi, fino a quando la spia smette di lampeggiare; proseguire la marcia a velocità modera-
ta, cercando di evitare condizioni di guida che possono provocare ulteriori lampeggi e rivolgersi il
più presto possibile ad un Servizio Autorizzato Alfa Romeo.
Se, ruotando la chiave di avviamento in posizione MAR, la spia Unon
si accende oppure se, durante la marcia, si accende a luce fissa o lam-
peggiante, rivolgersi il più presto possibile ad un Servizio Autorizzato
Alfa Romeo.

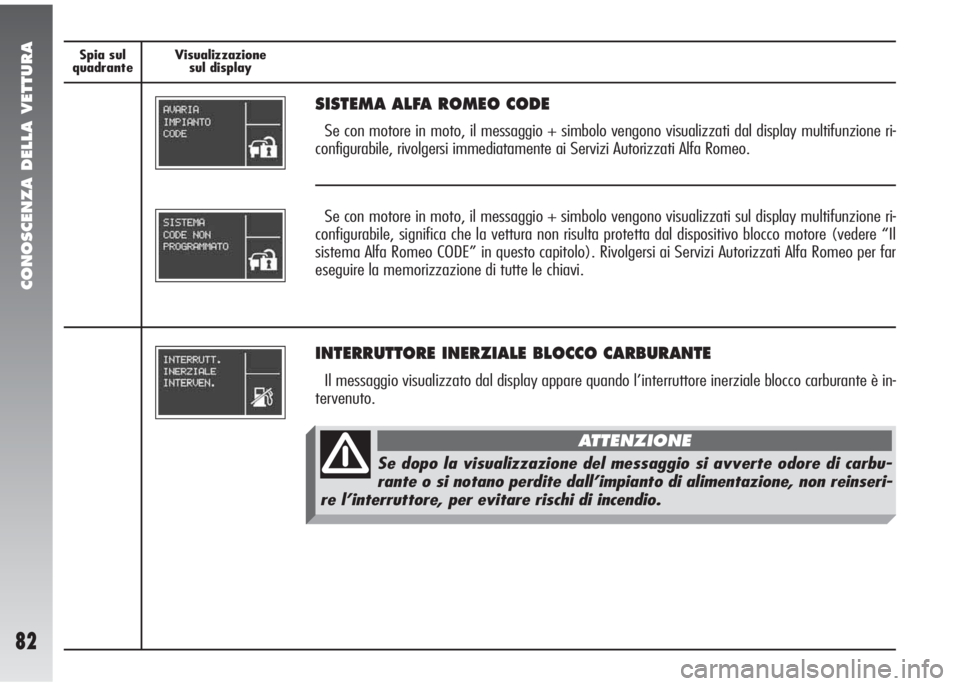

Page 84 of 275
CONOSCENZA DELLA VETTURA
82
Spia sul
quadranteVisualizzazione
sul display
INTERRUTTORE INERZIALE BLOCCO CARBURANTE
Il messaggio visualizzato dal display appare quando l’interruttore inerziale blocco carburante è in-
tervenuto.
SISTEMA ALFA ROMEO CODE
Se con motore in moto, il messaggio + simbolo vengono visualizzati dal display multifunzione ri-
configurabile, rivolgersi immediatamente ai Servizi Autorizzati Alfa Romeo.
Se con motore in moto, il messaggio + simbolo vengono visualizzati sul display multifunzione ri-
configurabile, significa che la vettura non risulta protetta dal dispositivo blocco motore (vedere “Il
sistema Alfa Romeo CODE” in questo capitolo). Rivolgersi ai Servizi Autorizzati Alfa Romeo per far
eseguire la memorizzazione di tutte le chiavi.
Se dopo la visualizzazione del messaggio si avverte odore di carbu-
rante o si notano perdite dall’impianto di alimentazione, non reinseri-
re l’interruttore, per evitare rischi di incendio.
ATTENZIONE

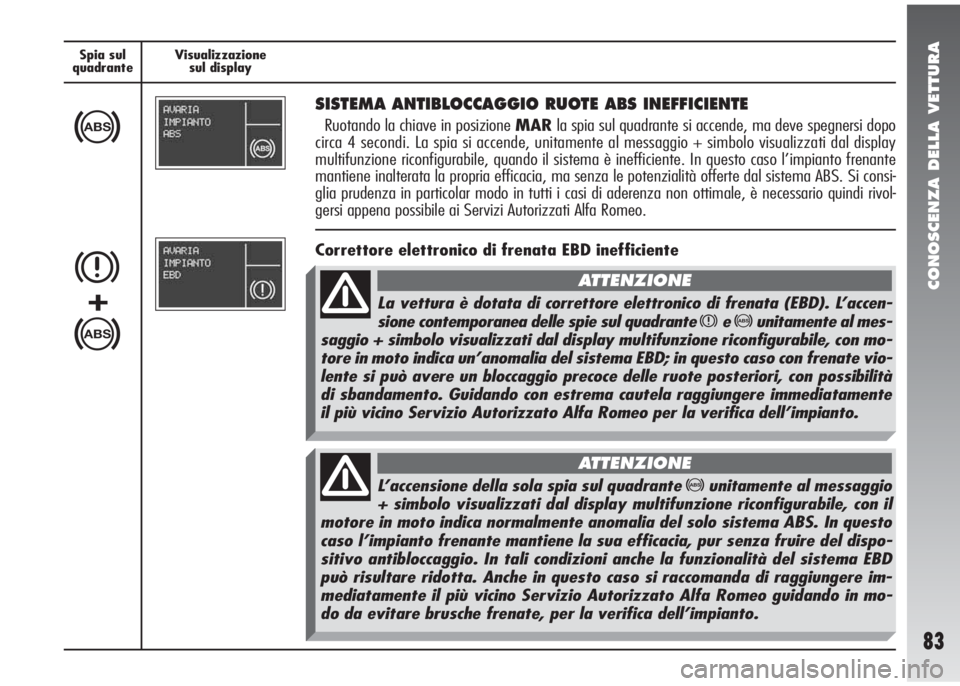

Page 85 of 275
CONOSCENZA DELLA VETTURA
83
Spia sul
quadranteVisualizzazione
sul display
>
SISTEMA ANTIBLOCCAGGIO RUOTE ABS INEFFICIENTE
Ruotando la chiave in posizione MARla spia sul quadrante si accende, ma deve spegnersi dopo
circa 4 secondi. La spia si accende, unitamente al messaggio + simbolo visualizzati dal display
multifunzione riconfigurabile, quando il sistema è inefficiente. In questo caso l’impianto frenante
mantiene inalterata la propria efficacia, ma senza le potenzialità offerte dal sistema ABS. Si consi-
glia prudenza in particolar modo in tutti i casi di aderenza non ottimale, è necessario quindi rivol-
gersi appena possibile ai Servizi Autorizzati Alfa Romeo.
Correttore elettronico di frenata EBD inefficiente
x
>
+
L’accensione della sola spia sul quadrante >unitamente al messaggio
+ simbolo visualizzati dal display multifunzione riconfigurabile, con il
motore in moto indica normalmente anomalia del solo sistema ABS. In questo
caso l’impianto frenante mantiene la sua efficacia, pur senza fruire del dispo-
sitivo antibloccaggio. In tali condizioni anche la funzionalità del sistema EBD
può risultare ridotta. Anche in questo caso si raccomanda di raggiungere im-
mediatamente il più vicino Servizio Autorizzato Alfa Romeo guidando in mo-
do da evitare brusche frenate, per la verifica dell’impianto.
ATTENZIONE
La vettura è dotata di correttore elettronico di frenata (EBD). L’accen-
sione contemporanea delle spie sul quadrante
xe>unitamente al mes-
saggio + simbolo visualizzati dal display multifunzione riconfigurabile, con mo-
tore in moto indica un’anomalia del sistema EBD; in questo caso con frenate vio-
lente si può avere un bloccaggio precoce delle ruote posteriori, con possibilità
di sbandamento. Guidando con estrema cautela raggiungere immediatamente
il più vicino Servizio Autorizzato Alfa Romeo per la verifica dell’impianto.
ATTENZIONE

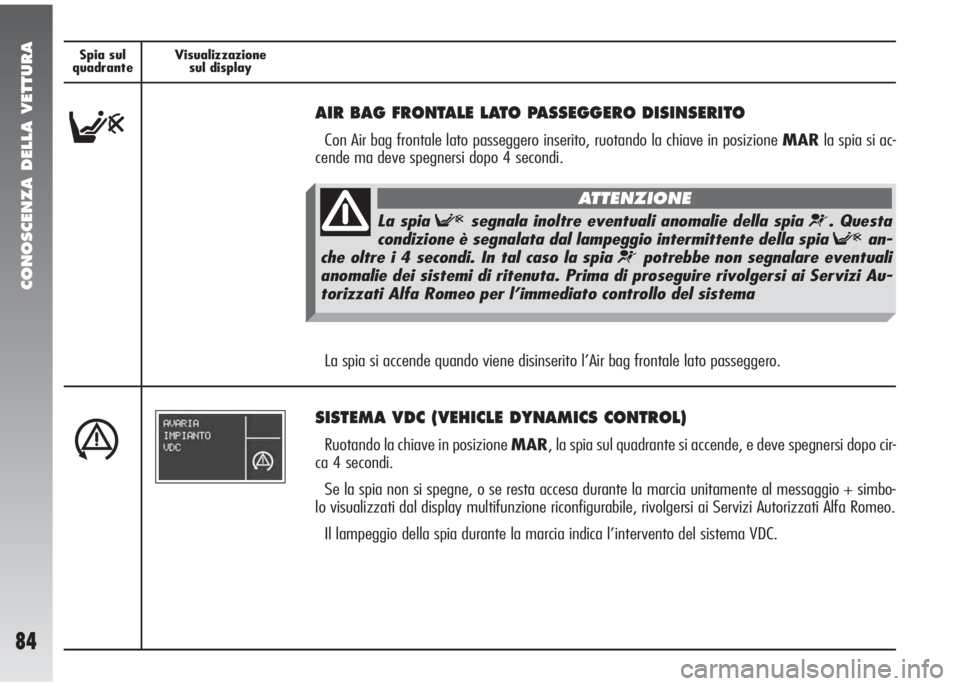

Page 86 of 275
CONOSCENZA DELLA VETTURA
84
Spia sul
quadranteVisualizzazione
sul display
F
AIR BAG FRONTALE LATO PASSEGGERO DISINSERITO
Con Air bag frontale lato passeggero inserito, ruotando la chiave in posizione MARla spia si ac-
cende ma deve spegnersi dopo 4 secondi.
á
SISTEMA VDC (VEHICLE DYNAMICS CONTROL)
Ruotando la chiave in posizione MAR, la spia sul quadrante si accende, e deve spegnersi dopo cir-
ca 4 secondi.
Se la spia non si spegne, o se resta accesa durante la marcia unitamente al messaggio + simbo-
lo visualizzati dal display multifunzione riconfigurabile, rivolgersi ai Servizi Autorizzati Alfa Romeo.
Il lampeggio della spia durante la marcia indica l’intervento del sistema VDC.
La spia si accende quando viene disinserito l’Air bag frontale lato passeggero.
La spia Fsegnala inoltre eventuali anomalie della spia ¬. Questa
condizione è segnalata dal lampeggio intermittente della spia
Fan-
che oltre i 4 secondi. In tal caso la spia
¬potrebbe non segnalare eventuali
anomalie dei sistemi di ritenuta. Prima di proseguire rivolgersi ai Servizi Au-
torizzati Alfa Romeo per l’immediato controllo del sistema
ATTENZIONE

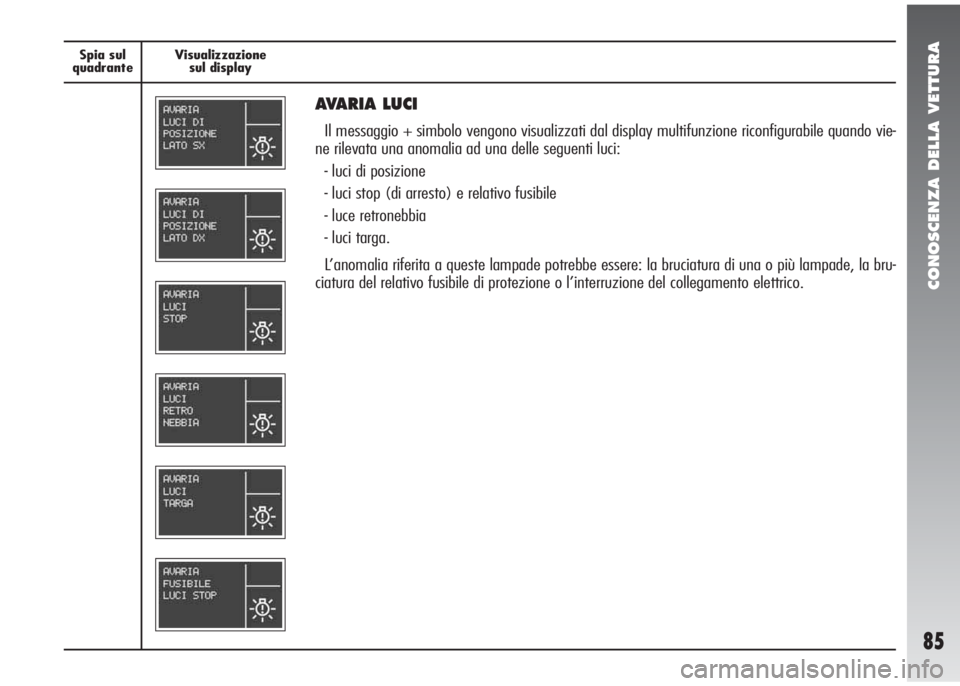

Page 87 of 275
CONOSCENZA DELLA VETTURA
85
Spia sul
quadranteVisualizzazione
sul display
AVARIA LUCI
Il messaggio + simbolo vengono visualizzati dal display multifunzione riconfigurabile quando vie-
ne rilevata una anomalia ad una delle seguenti luci:
- luci di posizione
- luci stop (di arresto) e relativo fusibile
- luce retronebbia
- luci targa.
L’anomalia riferita a queste lampade potrebbe essere: la bruciatura di una o più lampade, la bru-
ciatura del relativo fusibile di protezione o l’interruzione del collegamento elettrico.

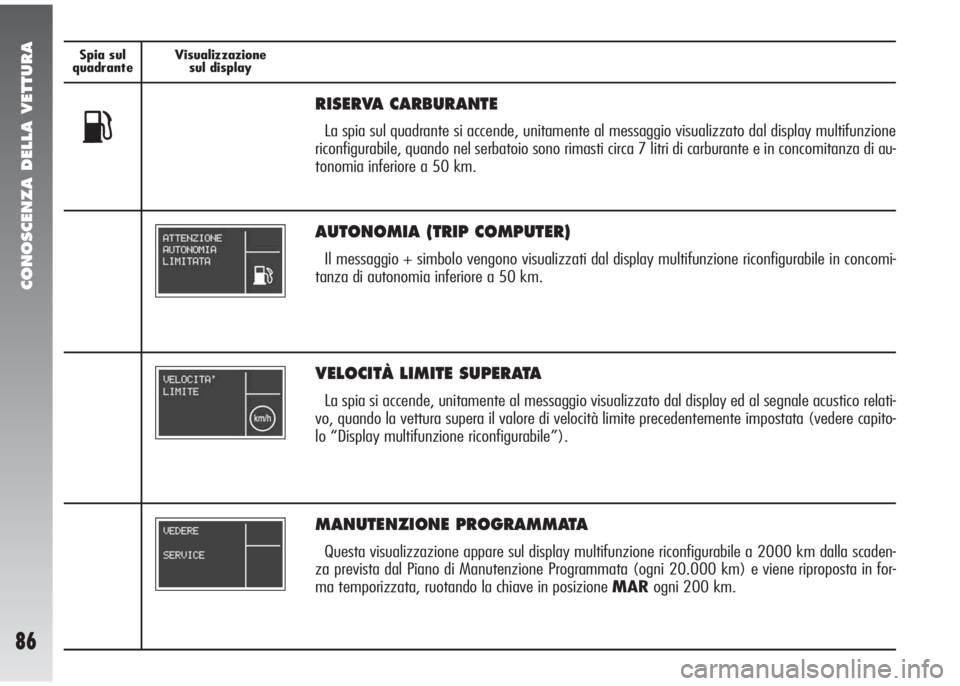

Page 88 of 275
CONOSCENZA DELLA VETTURA
86
Spia sul
quadranteVisualizzazione
sul display
VELOCITÀ LIMITE SUPERATA
La spia si accende, unitamente al messaggio visualizzato dal display ed al segnale acustico relati-
vo, quando la vettura supera il valore di velocità limite precedentemente impostata (vedere capito-
lo “Display multifunzione riconfigurabile”).
K
RISERVA CARBURANTE
La spia sul quadrante si accende, unitamente al messaggio visualizzato dal display multifunzione
riconfigurabile, quando nel serbatoio sono rimasti circa 7 litri di carburante e in concomitanza di au-
tonomia inferiore a 50 km.
AUTONOMIA (TRIP COMPUTER)
Il messaggio + simbolo vengono visualizzati dal display multifunzione riconfigurabile in concomi-
tanza di autonomia inferiore a 50 km.
MANUTENZIONE PROGRAMMATA
Questa visualizzazione appare sul display multifunzione riconfigurabile a 2000 km dalla scaden-
za prevista dal Piano di Manutenzione Programmata (ogni 20.000 km) e viene riproposta in for-
ma temporizzata, ruotando la chiave in posizione MARogni 200 km.

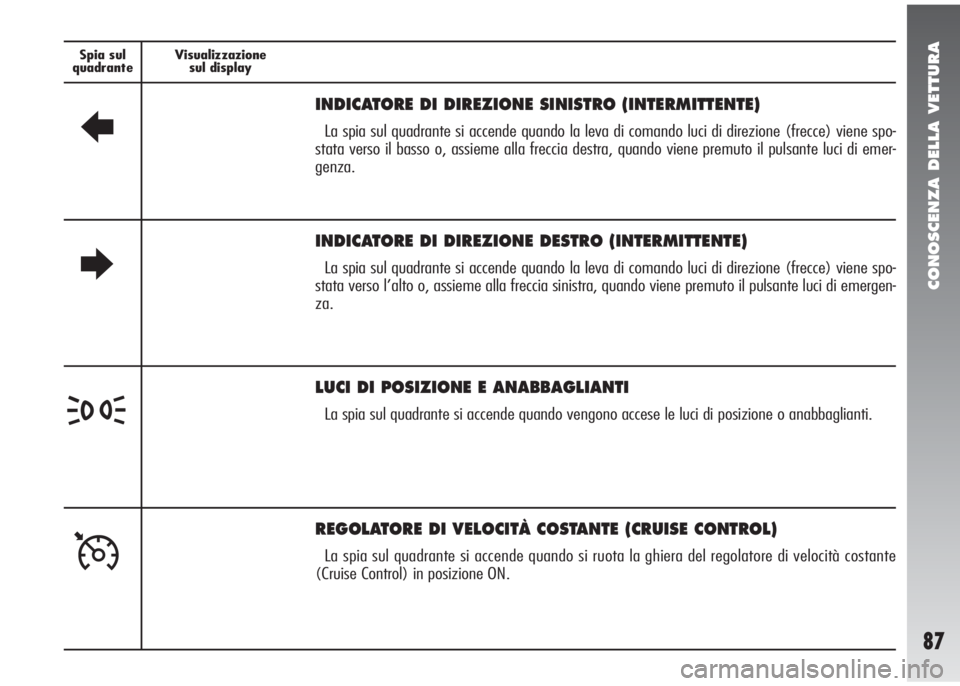

Page 89 of 275
CONOSCENZA DELLA VETTURA
87
Spia sul
quadranteVisualizzazione
sul display
R
INDICATORE DI DIREZIONE SINISTRO (INTERMITTENTE)
La spia sul quadrante si accende quando la leva di comando luci di direzione (frecce) viene spo-
stata verso il basso o, assieme alla freccia destra, quando viene premuto il pulsante luci di emer-
genza.
E
INDICATORE DI DIREZIONE DESTRO (INTERMITTENTE)
La spia sul quadrante si accende quando la leva di comando luci di direzione (frecce) viene spo-
stata verso l’alto o, assieme alla freccia sinistra, quando viene premuto il pulsante luci di emergen-
za.
3
Ü
LUCI DI POSIZIONE E ANABBAGLIANTI
La spia sul quadrante si accende quando vengono accese le luci di posizione o anabbaglianti.
REGOLATORE DI VELOCITÀ COSTANTE (CRUISE CONTROL)
La spia sul quadrante si accende quando si ruota la ghiera del regolatore di velocità costante
(Cruise Control) in posizione ON.

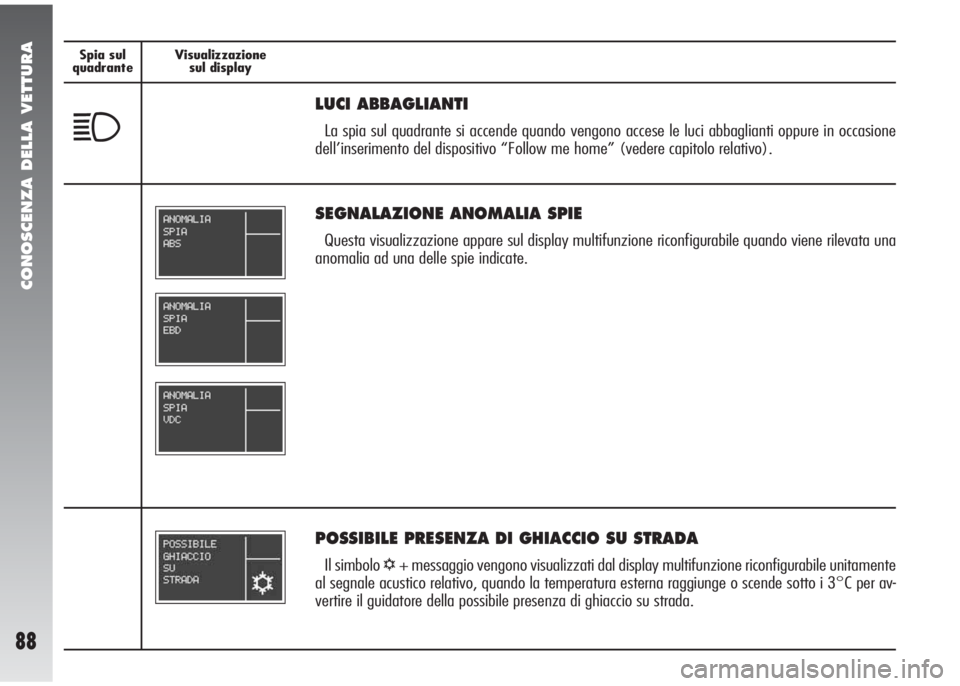

Page 90 of 275
CONOSCENZA DELLA VETTURA
88
Spia sul
quadranteVisualizzazione
sul display
LUCI ABBAGLIANTI
La spia sul quadrante si accende quando vengono accese le luci abbaglianti oppure in occasione
dell’inserimento del dispositivo “Follow me home” (vedere capitolo relativo).1
SEGNALAZIONE ANOMALIA SPIE
Questa visualizzazione appare sul display multifunzione riconfigurabile quando viene rilevata una
anomalia ad una delle spie indicate.
POSSIBILE PRESENZA DI GHIACCIO SU STRADA
Il simbolo √+ messaggio vengono visualizzati dal display multifunzione riconfigurabile unitamente
al segnale acustico relativo, quando la temperatura esterna raggiunge o scende sotto i 3°C per av-
vertire il guidatore della possibile presenza di ghiaccio su strada.
