Alfa Romeo 147 2007 Notice d'entretien (in French)

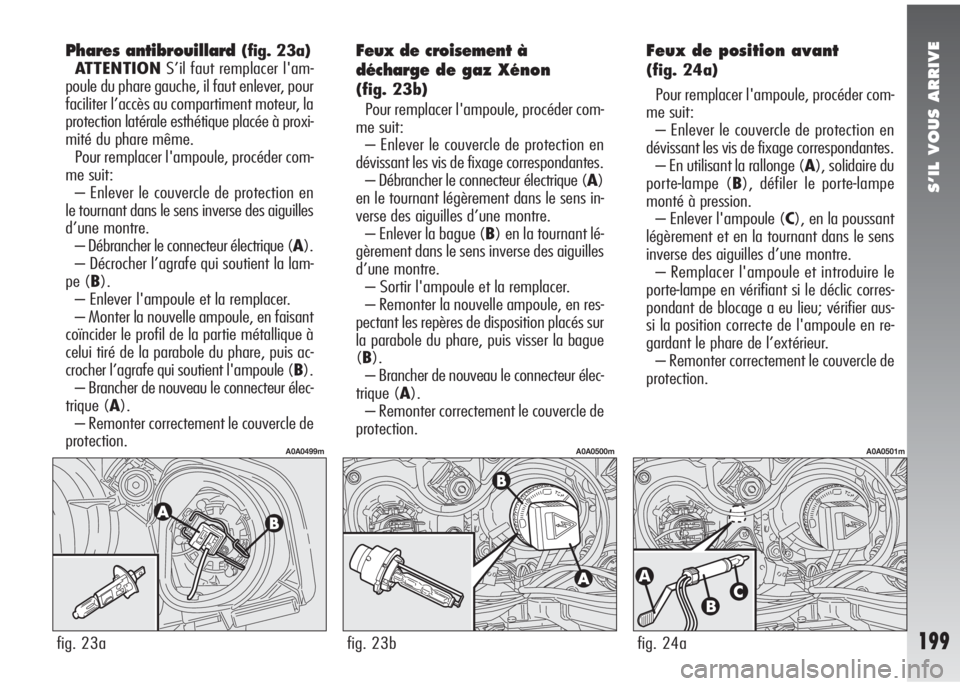

S’IL VOUS ARRIVE
199
Phares antibrouillard(fig. 23a)
ATTENTIONS’il faut remplacer l'am-
poule du phare gauche, il faut enlever, pour
faciliter l’accès au compartiment moteur, la
protection latérale esthétique placée à proxi-
mité du phare même.
Pour remplacer l'ampoule, procéder com-
me suit:
– Enlever le couvercle de protection en
le tournant dans le sens inverse des aiguilles
d’une montre.
– Débrancher le connecteur électrique (A).
– Décrocher l’agrafe qui soutient la lam-
pe (B).
– Enlever l'ampoule et la remplacer.
– Monter la nouvelle ampoule, en faisant
coïncider le profil de la partie métallique à
celui tiré de la parabole du phare, puis ac-
crocher l’agrafe qui soutient l'ampoule (B).
– Brancher de nouveau le connecteur élec-
trique (A).
– Remonter correctement le couvercle de
protection.Feux de croisement à
décharge de gaz Xénon
(fig. 23b)
Pour remplacer l'ampoule, procéder com-
me suit:
– Enlever le couvercle de protection en
dévissant les vis de fixage correspondantes.
– Débrancher le connecteur électrique (A)
en le tournant légèrement dans le sens in-
verse des aiguilles d’une montre.
– Enlever la bague (B) en la tournant lé-
gèrement dans le sens inverse des aiguilles
d’une montre.
– Sortir l'ampoule et la remplacer.
– Remonter la nouvelle ampoule, en res-
pectant les repères de disposition placés sur
la parabole du phare, puis visser la bague
(B).
– Brancher de nouveau le connecteur élec-
trique (A).
– Remonter correctement le couvercle de
protection.
Feux de position avant
(fig. 24a)
Pour remplacer l'ampoule, procéder com-
me suit:
– Enlever le couvercle de protection en
dévissant les vis de fixage correspondantes.
– En utilisant la rallonge (A), solidaire du
porte-lampe (B), défiler le porte-lampe
monté à pression.
– Enlever l'ampoule (C), en la poussant
légèrement et en la tournant dans le sens
inverse des aiguilles d’une montre.
– Remplacer l'ampoule et introduire le
porte-lampe en vérifiant si le déclic corres-
pondant de blocage a eu lieu; vérifier aus-
si la position correcte de l'ampoule en re-
gardant le phare de l’extérieur.
– Remonter correctement le couvercle de
protection.
fig. 23b
A0A0500m
fig. 23a
A0A0499m
fig. 24a
A0A0501m

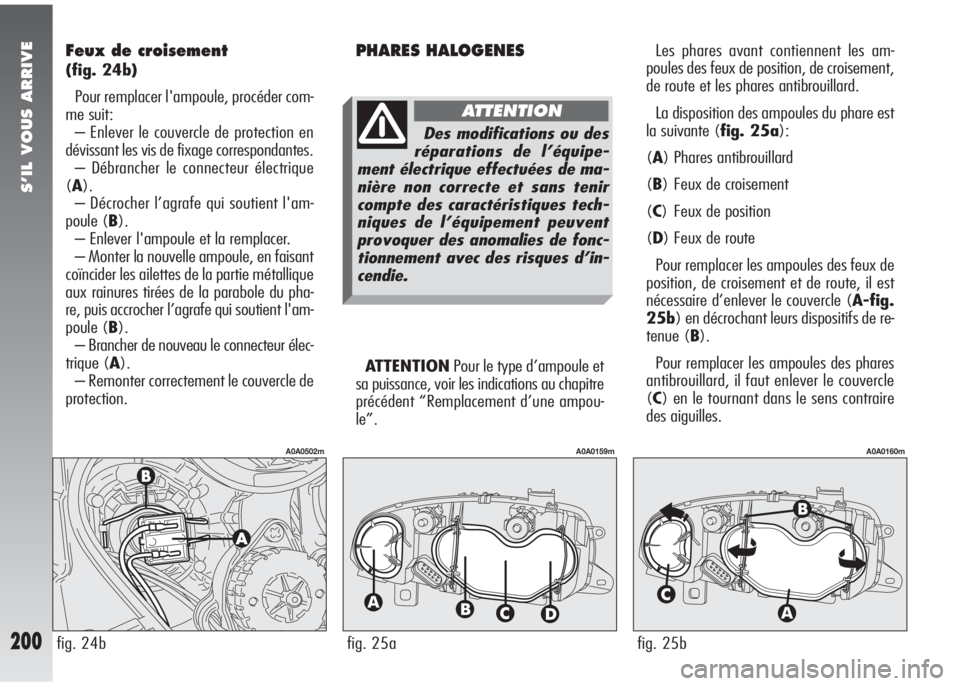

S’IL VOUS ARRIVE
200
Feux de croisement
(fig. 24b)
Pour remplacer l'ampoule, procéder com-
me suit:
– Enlever le couvercle de protection en
dévissant les vis de fixage correspondantes.
– Débrancher le connecteur électrique
(A).
– Décrocher l’agrafe qui soutient l'am-
poule (B).
– Enlever l'ampoule et la remplacer.
– Monter la nouvelle ampoule, en faisant
coïncider les ailettes de la partie métallique
aux rainures tirées de la parabole du pha-
re, puis accrocher l’agrafe qui soutient l'am-
poule (B).
– Brancher de nouveau le connecteur élec-
trique (A).
– Remonter correctement le couvercle de
protection.
PHARES HALOGENESLes phares avant contiennent les am-
poules des feux de position, de croisement,
de route et les phares antibrouillard.
La disposition des ampoules du phare est
la suivante (fig. 25a):
(A) Phares antibrouillard
(B) Feux de croisement
(C) Feux de position
(D) Feux de route
Pour remplacer les ampoules des feux de
position, de croisement et de route, il est
nécessaire d’enlever le couvercle (A-fig.
25b) en décrochant leurs dispositifs de re-
tenue (B).
Pour remplacer les ampoules des phares
antibrouillard, il faut enlever le couvercle
(C) en le tournant dans le sens contraire
des aiguilles.
ATTENTIONPour le type d’ampoule et
sa puissance, voir les indications au chapitre
précédent “Remplacement d’une ampou-
le”.
fig. 25b
A0A0160m
fig. 25a
A0A0159m
fig. 24b
A0A0502m
Des modifications ou des
réparations de l’équipe-
ment électrique effectuées de ma-
nière non correcte et sans tenir
compte des caractéristiques tech-
niques de l’équipement peuvent
provoquer des anomalies de fonc-
tionnement avec des risques d’in-
cendie.
ATTENTION

S’IL VOUS ARRIVE
201
A la fin du remplacement,
remonter correctement les
couvercles en s’assurant
qu’ils soient correctement bloqués.
ATTENTIONSur les surfaces intérieures
du phare il pourrait y paraître une légère
couche de ternissement; cela n’indique pas
une anomalie, car il s’agit en effet d’un phé-
nomène naturel dû à la température basse
et au degré de l’humidité de l’air; il dispa-
raîtra rapidement lorsque on allume les
phares. La présence de gouttes à l’intérieur
du phare indique une infiltration d'eau,
s’adresser au Réseau Après-vente Alfa Ro-
meo.
Pour remplacer l’ampoule, procéder com-
me suit:
– Enlever le couvercle de protection en
le tournant dans le sens contraire des ai-
guilles
– Débrancher le connecteur électrique
(A).
– Décrocher le ressort de retenue de l’am-
poule (B).
– Sortir l’ampoule et la remplacer.
– Remonter la nouvelle ampoule, en fai-
sant coïncider la silhouette de la partie mé-
tallique avec celle aménagée sur la para-
bole du phare et raccrocher le ressort de re-
tenue de l’ampoule (B).
– Rebrancher le connecteur électrique
(A).
– Remonter correctement le couvercle de
protection.Feux de croisement(fig. 26b)
Pour remplacer l’ampoule, procéder com-
me suit:
– Enlever le couvercle de protection en
décrochant les dispositifs de retenue.
– Débrancher le connecteur électrique
(A).
– Décrocher le ressort de retenue de l’am-
poule (B).
– Sortir l’ampoule et la remplacer.
– Remonter la nouvelle ampoule, en fai-
sant coïncider les ailettes de la partie mé-
tallique avec les rainures prévues sur la pa-
rabole du phare, puis raccrocher le ressort
de retenue de l’ampoule (B).
– Rebrancher le connecteur électrique
(A).
– Remonter correctement le couvercle de
protection.
Phares antibrouillard
(fig. 26a)
ATTENTIONS’il faut remplacer l’am-
poule du phare gauche, il faut enlever, pour
faciliter l’accès au compartiment moteur,
la protection latérale esthétique placée à
proximité du phare lui-même.
fig. 26a
A0A0161m
fig. 26b
A0A0162m

S’IL VOUS ARRIVE
202
CLIGNOTANTS AVANT
(fig. 28-29)
Pour remplacer une lampe, procéder com-
me suit:
– Agir sur le point indiqué par la flèche
de façon à comprimer le ressort intérieur
(A), puis défiler le groupe transparent vers
l’extérieur. Pour effectuer cette opération, si
l’on utilise le tournevis dont la voiture est
dotée et dont la lame a une pointe plate, il
faut protéger la pointe par un chiffon souple,
afin d’éviter d’endommager éventuellement
la voiture.
– Tourner le porte-lampe (B) dans le sens
inverse des aiguilles d’une montre en le dé-
tachant ensuite du groupe transparent.
fig. 28
A0A0454m
Feux de position avant
(fig. 27a)
Pour remplacer l'ampoule, procéder com-
me suit:
– Enlever le couvercle de protection en
décrochant les dispositifs de retenue prévus.
– En se servant d'une rallonge (A), soli-
daire avec le porte-lampe (B), sortir le por-
te-lampe monté à pression.
– Sortir l'ampoule (C) en la poussant lé-
gèrement et en la tournant dans le sens
contraire à celui des aiguilles.
– Remplacer l'ampoule et réintroduire le
porte-lampe, en s'assurant du déclic de blo-
cage; vérifier également le positionnement
correct de l'ampoule en visionnant de l'ex-
térieur le phare.
– Remonter correctement le couvercle de
protection.
Feux de route(fig. 27b)
Pour remplacer l’ampoule, procéder com-
me suit
– Enlever le couvercle de protection en
décrochant les dispositifs de retenue.
– Débrancher le connecteur électrique
(A).
– Décrocher le ressort de retenue de l’am-
poule (B).
– Sortir l’ampoule et la remplacer.
– Remonter la nouvelle ampoule, en fai-
sant coïncider les ailettes de la partie mé-
tallique avec les rainures prévues sur la pa-
rabole du phare, puis raccrocher le ressort
de retenue de l’ampoule (B).
– Rebrancher le connecteur électrique
(A).
– Remonter correctement le couvercle de
protection.
fig. 27b
A0A0164m
fig. 27a
A0A0342m

S’IL VOUS ARRIVE
203
– Enlever la lampe en la poussant légè-
rement et en la tournant dans le sens inverse
des aiguilles d’une montre.
– Remplacer la lampe.
– Réinsérer le porte-lampe, le tourner dans
le sens des aiguilles d’une montre, en véri-
fiant son blocage correct.CLIGNOTANTS LATERAUX
(fig. 30)
– Pousser avec la main le transparent dans
le sens contraire à la direction de marche de
la voiture, de façon à comprimer le ressort
de fixation (A). Dégager la partie antérieure
et sortir le groupe.
– Tourner dans le sens contraire des ai-
guilles le porte-lampe (B) et le sortir du
transparent.
– Sortir l’ampoule montée par pression et
la remplacer.
– Remettre le porte-lampe (B) dans le
transparent, puis positionner le groupe en
s’assurant du déclic de blocage du ressort
de fixation (A).
FEUX ARRIERE DE RECUL
ET BROUILLARD
(fig. 31-32)
Le feu arrière de recul et de brouillard se
trouvent à l’intérieur du groupe optique ar-
rière fixé au hayon arrière; ils se trouvent
respectivement l’un à droite et l’autre à
gauche de la voiture selon le sens de
marche.
Pour remplacer l’ampoule, procéder com-
me suit
– Ouvrir le hayon.
– Enlever le bouchon (A), puis, en se ser-
vant de la rallonge en même temps que du
tournevis fourni (agissant comme le montre
la figure), dévisser les écrous de fixation (B)
relatifs au groupe optique intéressé.
fig. 31
A0A0167m
fig. 29
A0A0455m
fig. 30
A0A0166m

S’IL VOUS ARRIVE
204
– Sortir le groupe optique vers l’extérieur
de la voiture.
– Dévisser le connecteur électrique (C).
– Dévisser les vis (D) et sortir le porte-
lampe.
– Sortir l’ampoule en la poussant légère-
ment et en la tournant dans le sens contrai-
re des aiguilles.
– Remplacer l’ampoule, puis remonter le
porte-lampe et visser les vis (D).
– Revisser le connecteur électrique (C).
– Remonter le groupe optique sur le hayon
en vissant les écrous (B), puis remonter le
bouchon (A), en l’introduisant par pression.CLIGNOTANTS ARRIERE ET
FEUX DE POSITION ARRIERE-
STOP (ARRET)
(fig. 33-34)
Les clignotants arrière et les feux de posi-
tion-stop se trouvent à l’intérieur du grou-
pe optique arrière fixé à la carrosserie.
Pour remplacer l’ampoule, procéder com-
me suit:
– En agissant de l’intérieur du coffre à ba-
gages, ouvrir le revêtement préformé (A)
puis, en se servant de la rallonge en mê-
me temps que du tournevis fourni (agissant
comme le montre la figure), dévisser les
écrous (B) de fixation du groupe optique.
– Sortir le groupe optique vers l’extérieur
de la voiture.– Débrancher le connecteur électrique (C).
– Dévisser la vis (D) et sortir le porte-lam-
pe.
– Sortir l’ampoule à remplacer en la pous-
sant légèrement et en la tournant dans le
sens contraire des aiguilles:
(E) - ampoule pour feux de position-stop ar-
rière
(F) - ampoule pour clignotants arrière.
– Remplacer l’ampoule, puis remonter le
porte-lampe et visser la vis (D).
– Rebrancher le connecteur électrique (C).
– Remonter le groupe optique sur la car-
rosserie en vissant les écrous (B).
– Fermer le revêtement préformé (A).
fig. 34
A0A0170m
fig. 33
A0A0169m
fig. 32
A0A0168m

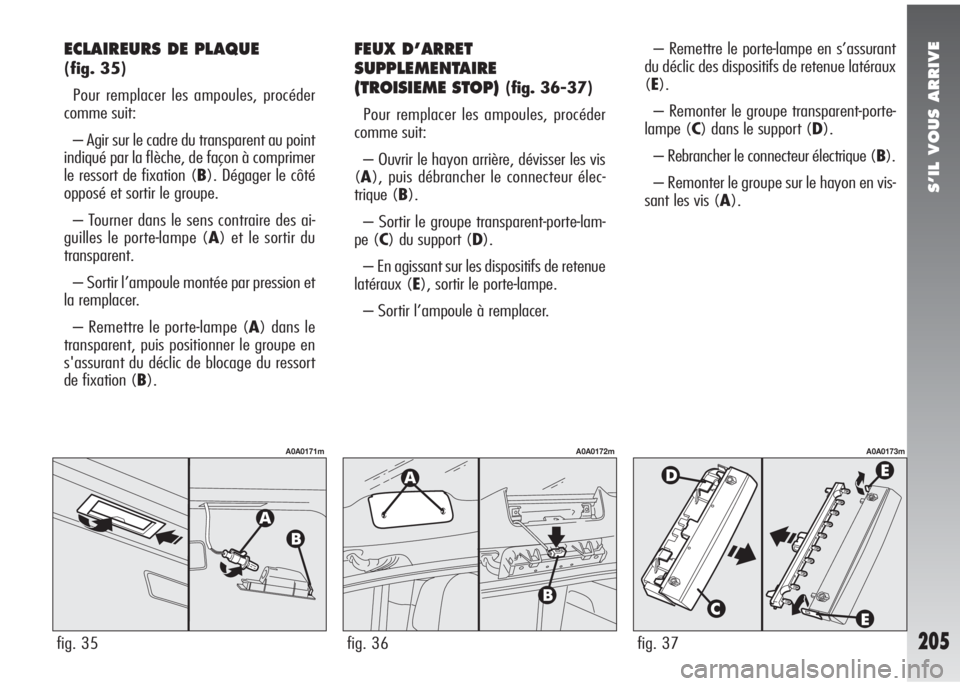

S’IL VOUS ARRIVE
205
ECLAIREURS DE PLAQUE
(fig. 35)
Pour remplacer les ampoules, procéder
comme suit:
– Agir sur le cadre du transparent au point
indiqué par la flèche, de façon à comprimer
le ressort de fixation (B). Dégager le côté
opposé et sortir le groupe.
– Tourner dans le sens contraire des ai-
guilles le porte-lampe (A) et le sortir du
transparent.
– Sortir l’ampoule montée par pression et
la remplacer.
– Remettre le porte-lampe (A) dans le
transparent, puis positionner le groupe en
s'assurant du déclic de blocage du ressort
de fixation (B).
FEUX D’ARRET
SUPPLEMENTAIRE
(TROISIEME STOP)
(fig. 36-37)
Pour remplacer les ampoules, procéder
comme suit:
– Ouvrir le hayon arrière, dévisser les vis
(A), puis débrancher le connecteur élec-
trique (B).
– Sortir le groupe transparent-porte-lam-
pe (C) du support (D).
– En agissant sur les dispositifs de retenue
latéraux (E), sortir le porte-lampe.
– Sortir l’ampoule à remplacer.– Remettre le porte-lampe en s’assurant
du déclic des dispositifs de retenue latéraux
(E).
– Remonter le groupe transparent-porte-
lampe (C) dans le support (D).
– Rebrancher le connecteur électrique (B).
– Remonter le groupe sur le hayon en vis-
sant les vis (A).
fig. 37
A0A0173m
fig. 35
A0A0171m
fig. 36
A0A0172m

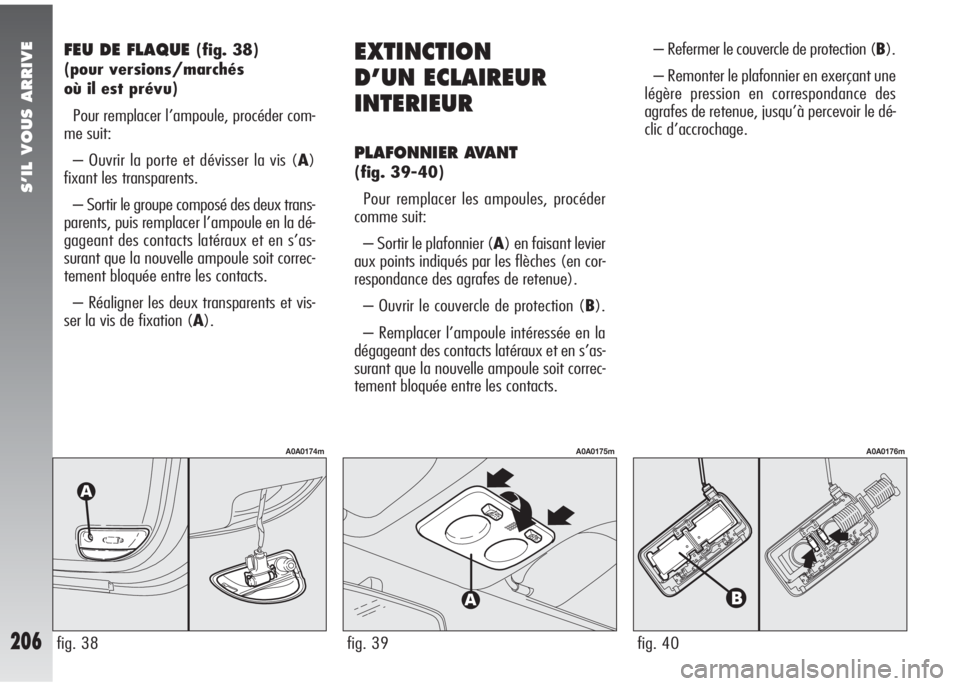

S’IL VOUS ARRIVE
206
FEU DE FLAQUE (fig. 38)
(pour versions/marchés
où il est prévu)
Pour remplacer l’ampoule, procéder com-
me suit:
– Ouvrir la porte et dévisser la vis (A)
fixant les transparents.
– Sortir le groupe composé des deux trans-
parents, puis remplacer l’ampoule en la dé-
gageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit correc-
tement bloquée entre les contacts.
– Réaligner les deux transparents et vis-
ser la vis de fixation (A).EXTINCTION
D’UN ECLAIREUR
INTERIEUR
PLAFONNIER AVANT
(fig. 39-40)
Pour remplacer les ampoules, procéder
comme suit:
– Sortir le plafonnier (A) en faisant levier
aux points indiqués par les flèches (en cor-
respondance des agrafes de retenue).
– Ouvrir le couvercle de protection (B).
– Remplacer l’ampoule intéressée en la
dégageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit correc-
tement bloquée entre les contacts.– Refermer le couvercle de protection (B).
– Remonter le plafonnier en exerçant une
légère pression en correspondance des
agrafes de retenue, jusqu’à percevoir le dé-
clic d’accrochage.
fig. 40
A0A0176m
fig. 39
A0A0175m
fig. 38
A0A0174m

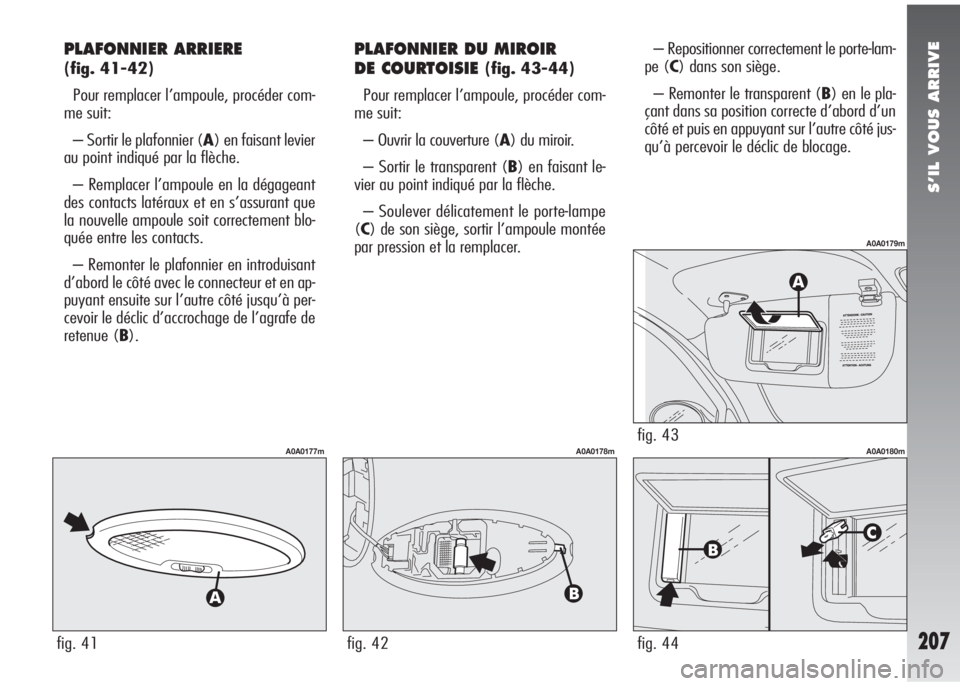

S’IL VOUS ARRIVE
207
PLAFONNIER ARRIERE
(fig. 41-42)
Pour remplacer l’ampoule, procéder com-
me suit:
– Sortir le plafonnier (A) en faisant levier
au point indiqué par la flèche.
– Remplacer l’ampoule en la dégageant
des contacts latéraux et en s’assurant que
la nouvelle ampoule soit correctement blo-
quée entre les contacts.
– Remonter le plafonnier en introduisant
d’abord le côté avec le connecteur et en ap-
puyant ensuite sur l’autre côté jusqu’à per-
cevoir le déclic d’accrochage de l’agrafe de
retenue (B).
PLAFONNIER DU MIROIR
DE COURTOISIE
(fig. 43-44)
Pour remplacer l’ampoule, procéder com-
me suit:
– Ouvrir la couverture (A) du miroir.
– Sortir le transparent (B) en faisant le-
vier au point indiqué par la flèche.
– Soulever délicatement le porte-lampe
(C) de son siège, sortir l’ampoule montée
par pression et la remplacer.– Repositionner correctement le porte-lam-
pe (C) dans son siège.
– Remonter le transparent (B) en le pla-
çant dans sa position correcte d’abord d’un
côté et puis en appuyant sur l’autre côté jus-
qu’à percevoir le déclic de blocage.
fig. 41
A0A0177m
fig. 42
A0A0178mfig. 43
A0A0179m
fig. 44
A0A0180m

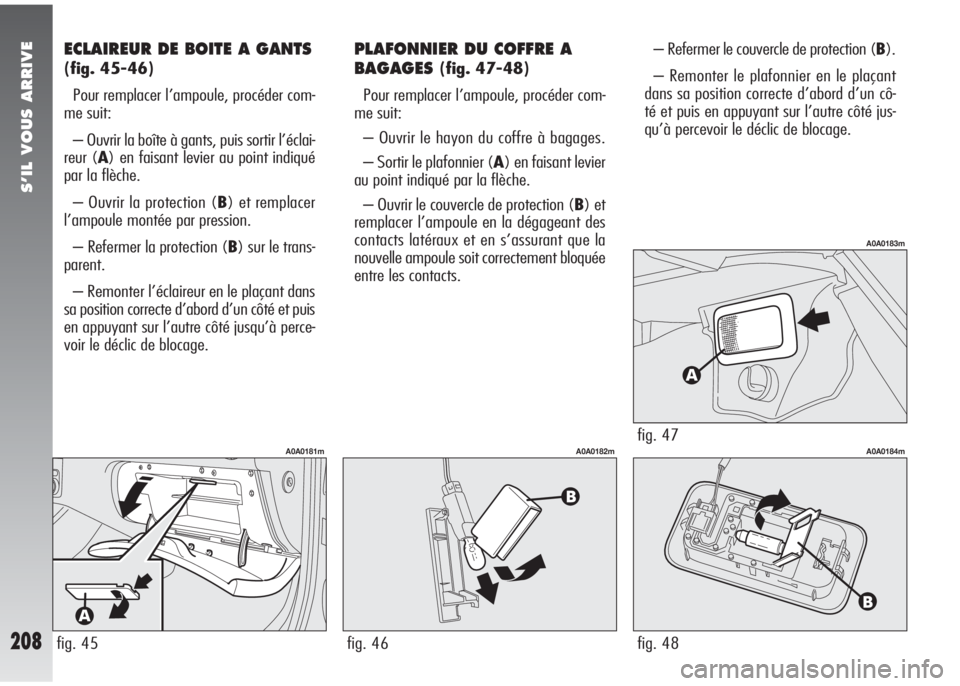

S’IL VOUS ARRIVE
208
ECLAIREUR DE BOITE A GANTS
(fig. 45-46)
Pour remplacer l’ampoule, procéder com-
me suit:
– Ouvrir la boîte à gants, puis sortir l’éclai-
reur (A) en faisant levier au point indiqué
par la flèche.
– Ouvrir la protection (B) et remplacer
l’ampoule montée par pression.
– Refermer la protection (B) sur le trans-
parent.
– Remonter l’éclaireur en le plaçant dans
sa position correcte d’abord d’un côté et puis
en appuyant sur l’autre côté jusqu’à perce-
voir le déclic de blocage.
PLAFONNIER DU COFFRE A
BAGAGES
(fig. 47-48)
Pour remplacer l’ampoule, procéder com-
me suit:
– Ouvrir le hayon du coffre à bagages.
– Sortir le plafonnier (A) en faisant levier
au point indiqué par la flèche.
– Ouvrir le couvercle de protection (B) et
remplacer l’ampoule en la dégageant des
contacts latéraux et en s’assurant que la
nouvelle ampoule soit correctement bloquée
entre les contacts.– Refermer le couvercle de protection (B).
– Remonter le plafonnier en le plaçant
dans sa position correcte d’abord d’un cô-
té et puis en appuyant sur l’autre côté jus-
qu’à percevoir le déclic de blocage.
fig. 45
A0A0181m
fig. 46
A0A0182mfig. 47
A0A0183m
fig. 48
A0A0184m
