Alfa Romeo 159 2005 Libretto Uso Manutenzione (in Italian)

199
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

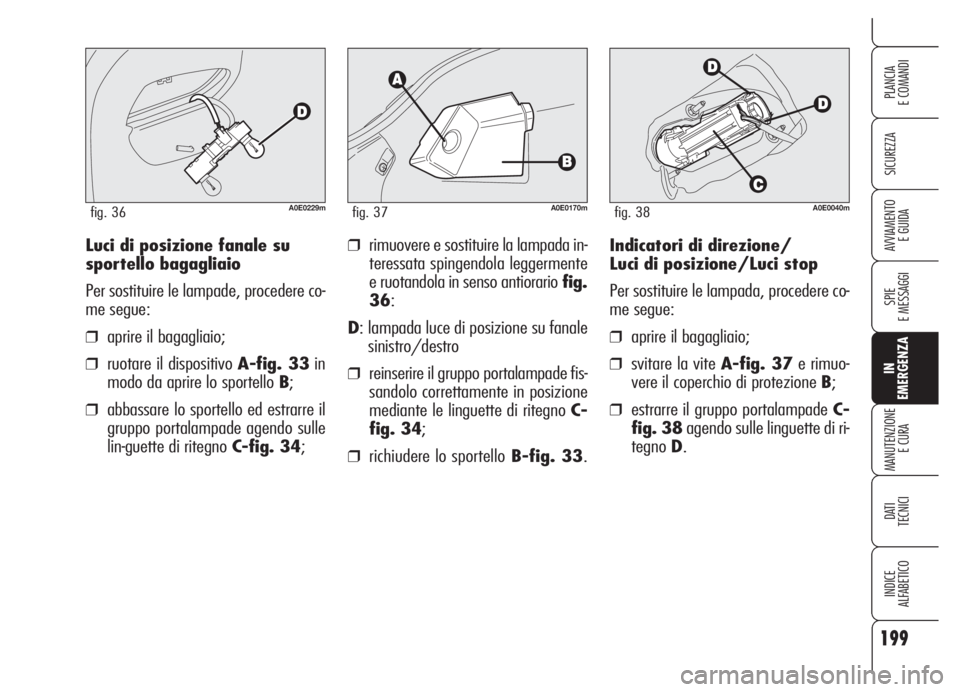

E GUIDAIndicatori di direzione/
Luci di posizione/Luci stop
Per sostituire le lampada, procedere co-
me segue:
❒aprire il bagagliaio;
❒svitare la vite A-fig. 37e rimuo-
vere il coperchio di protezione B;
❒estrarre il gruppo portalampade C-
fig. 38agendo sulle linguette di ri-
tegnoD.
A0E0170mfig. 37
Luci di posizione fanale su
sportello bagagliaio
Per sostituire le lampade, procedere co-
me segue:
❒aprire il bagagliaio;
❒ruotare il dispositivo A-fig. 33in
modo da aprire lo sportello B;
❒abbassare lo sportello ed estrarre il
gruppo portalampade agendo sulle
lin-guette di ritegno C-fig. 34;
A0E0229mfig. 36
❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorariofig.
36:
D: lampada luce di posizione su fanale
sinistro/destro
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno C-
fig. 34;
❒richiudere lo sportelloB-fig. 33.
A0E0040mfig. 38

Luci di arresto supplementare
(3° stop)
Per la sostituzione delle lampade delle
luci 3° stop rivolgersi ai Servizi Auto-

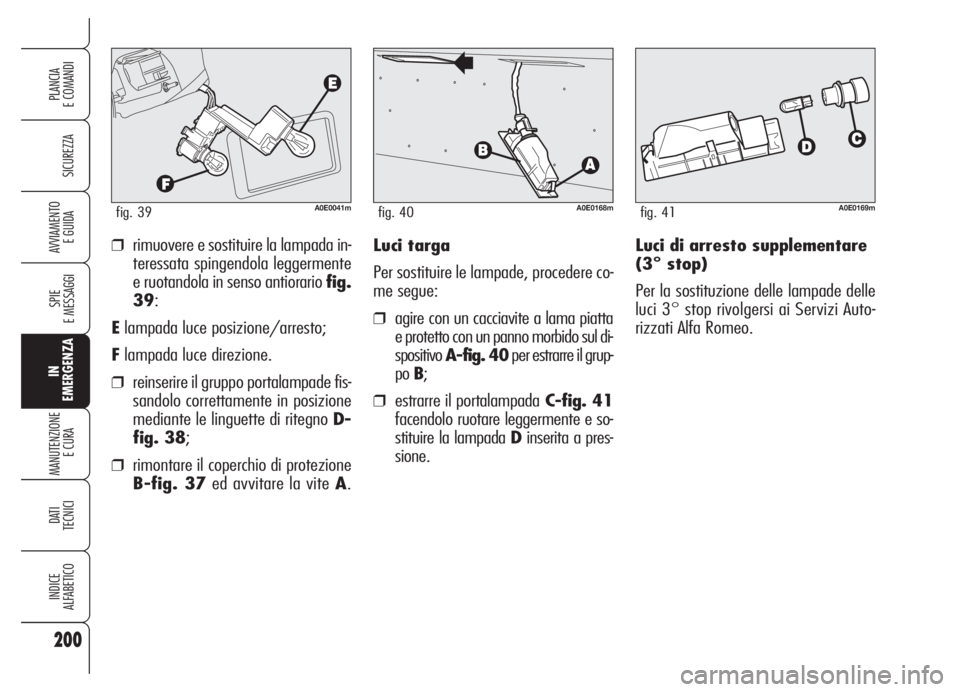

rizzati Alfa Romeo. ❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario fig.
39:
Elampada luce posizione/arresto;
Flampada luce direzione.
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno D-
fig. 38;
❒rimontare il coperchio di protezione
B-fig. 37ed avvitare la vite A.Luci targa
Per sostituire le lampade, procedere co-
me segue:
❒agire con un cacciavite a lama piatta
e protetto con un panno morbido sul di-
spositivoA-fig. 40per estrarre il grup-
poB;
❒estrarre il portalampadaC-fig. 41
facendolo ruotare leggermente e so-
stituire la lampada Dinserita a pres-
sione.
200
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0041mfig. 39A0E0168mfig. 40A0E0169mfig. 41

201
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

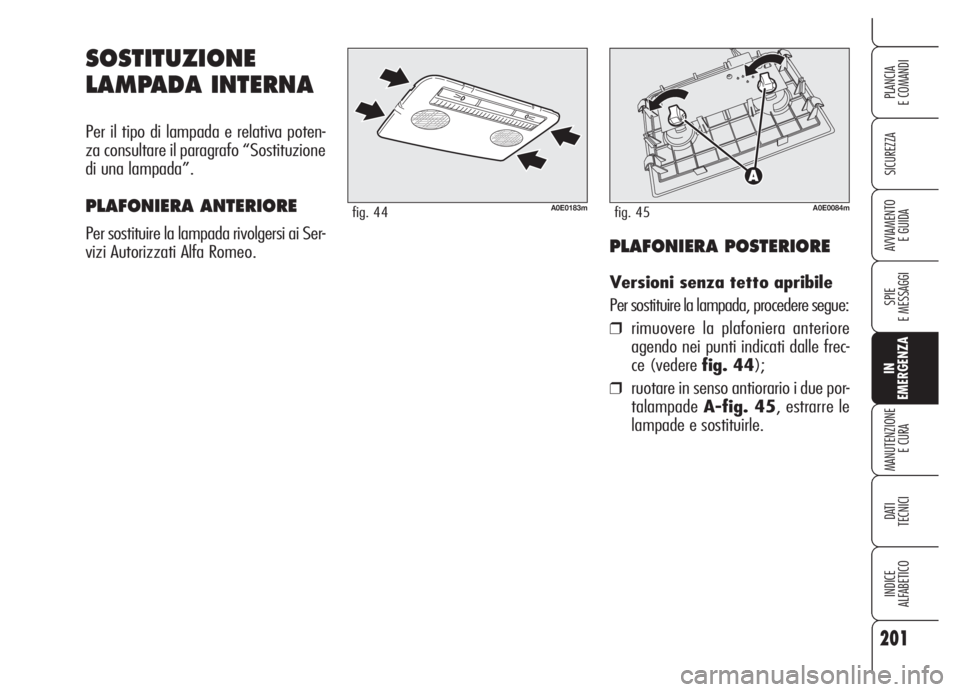

SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada”.
PLAFONIERA ANTERIORE
Per sostituire la lampada rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.PLAFONIERA POSTERIORE
Versioni senza tetto apribile
Per sostituire la lampada, procedere segue:
❒rimuovere la plafoniera anteriore
agendo nei punti indicati dalle frec-
ce (vedere fig. 44);
❒ruotare in senso antiorario i due por-
talampadeA-fig. 45, estrarre le
lampade e sostituirle.
A0E0183mfig. 44A0E0084mfig. 45

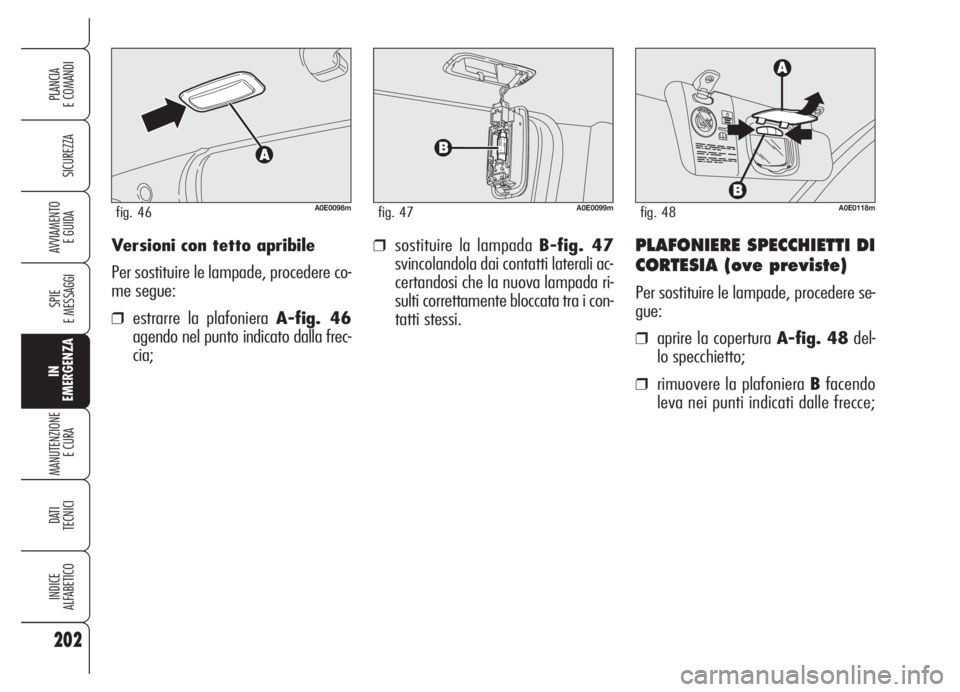

Versioni con tetto apribile
Per sostituire le lampade, procedere co-
me segue:
❒estrarre la plafoniera A-fig. 46
agendo nel punto indicato dalla frec-
cia;
❒sostituire la lampada B-fig. 47
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi.
202
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0098mfig. 46A0E0099mfig. 47
PLAFONIERE SPECCHIETTI DI
CORTESIA (ove previste)
Per sostituire le lampade, procedere se-
gue:
❒aprire la copertura A-fig. 48del-
lo specchietto;
❒rimuovere la plafoniera Bfacendo
leva nei punti indicati dalle frecce;
A0E0118mfig. 48

203
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA❒richiudere la protezione B-fig. 51
sulla plafonieraA-fig. 50;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
co.

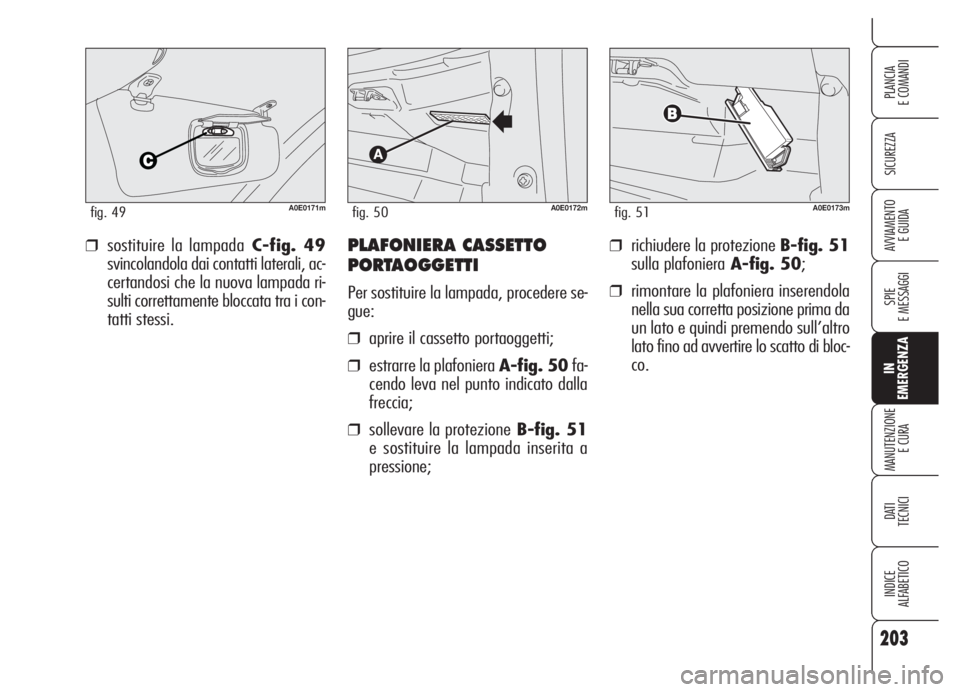

PLAFONIERA CASSETTO
PORTAOGGETTI
Per sostituire la lampada, procedere se-
gue:
❒aprire il cassetto portaoggetti;
❒estrarre la plafoniera A-fig. 50fa-
cendo leva nel punto indicato dalla
freccia;
❒sollevare la protezioneB-fig. 51
e sostituire la lampada inserita a
pressione;
A0E0172mfig. 50A0E0173mfig. 51
❒sostituire la lampadaC-fig. 49
svincolandola dai contatti laterali, ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi.
A0E0171mfig. 49

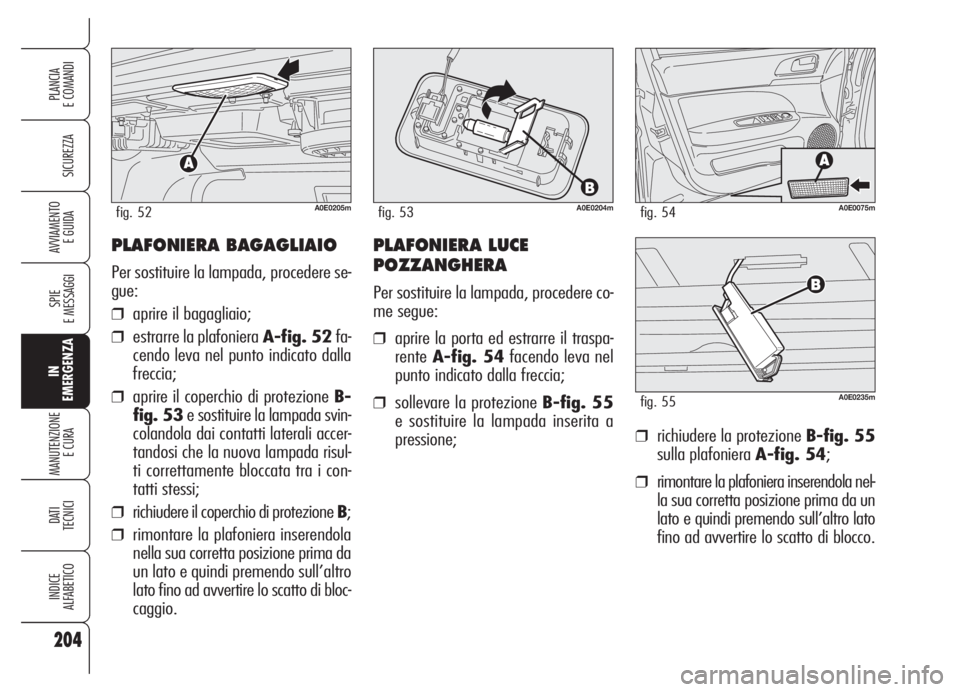

PLAFONIERA BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 52fa-
cendo leva nel punto indicato dalla
freccia;
❒aprire il coperchio di protezione B-
fig. 53e sostituire la lampada svin-
colandola dai contatti laterali accer-
tandosi che la nuova lampada risul-
ti correttamente bloccata tra i con-
tatti stessi;
❒richiudere il coperchio di protezione B;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.
❒richiudere la protezione B-fig. 55
sulla plafoniera A-fig. 54;
❒rimontare la plafoniera inserendola nel-
la sua corretta posizione prima da un
lato e quindi premendo sull’altro lato
fino ad avvertire lo scatto di blocco.
204
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0205mfig. 52A0E0075mfig. 54A0E0204mfig. 53
PLAFONIERA LUCE
POZZANGHERA
Per sostituire la lampada, procedere co-
me segue:
❒aprire la porta ed estrarre il traspa-
renteA-fig. 54facendo leva nel
punto indicato dalla freccia;
❒sollevare la protezione B-fig. 55
e sostituire la lampada inserita a
pressione;A0E0235mfig. 55

205
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

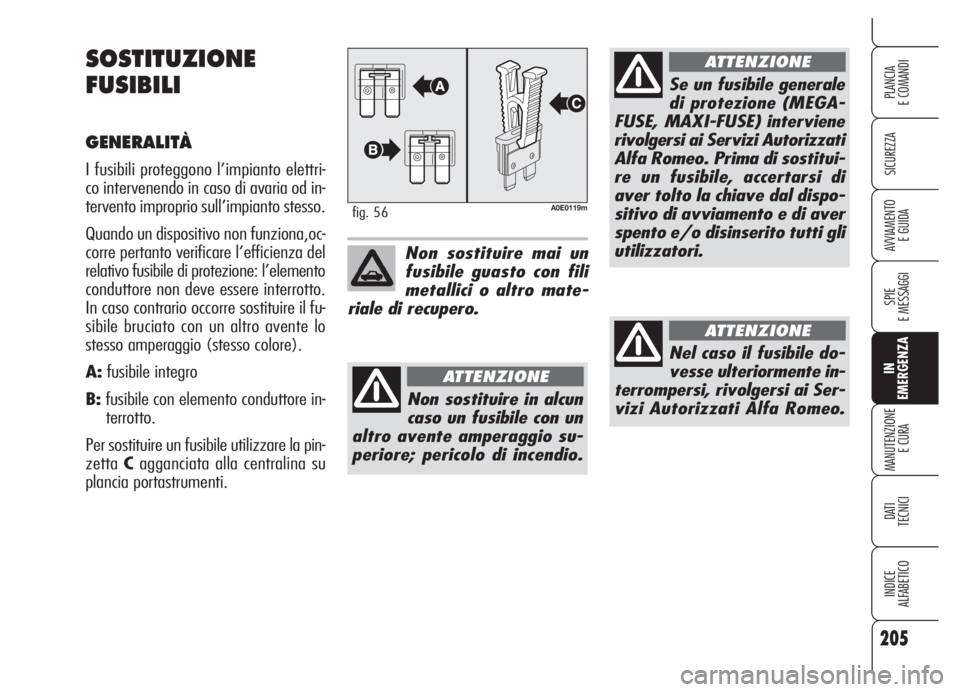

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettri-
co intervenendo in caso di avaria od in-
tervento improprio sull’impianto stesso.
Quando un dispositivo non funziona,oc-
corre pertanto verificare l’efficienza del
relativo fusibile di protezione: l’elemento
conduttore non deve essere interrotto.
In caso contrario occorre sostituire il fu-
sibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
A:fusibile integro
B:fusibile con elemento conduttore in-
terrotto.
Per sostituire un fusibile utilizzare la pin-
zettaCagganciata alla centralina su
plancia portastrumenti.
A0E0119mfig. 56
Non sostituire mai un
fusibile guasto con fili
metallici o altro mate-
riale di recupero.
Non sostituire in alcun
caso un fusibile con un
altro avente amperaggio su-
periore; pericolo di incendio.
ATTENZIONE
Se un fusibile generale
di protezione (MEGA-
FUSE, MAXI-FUSE) interviene
rivolgersi ai Servizi Autorizzati
Alfa Romeo. Prima di sostitui-
re un fusibile, accertarsi di
aver tolto la chiave dal dispo-
sitivo di avviamento e di aver
spento e/o disinserito tutti gli
utilizzatori.
ATTENZIONE
Nel caso il fusibile do-
vesse ulteriormente in-
terrompersi, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
ATTENZIONE

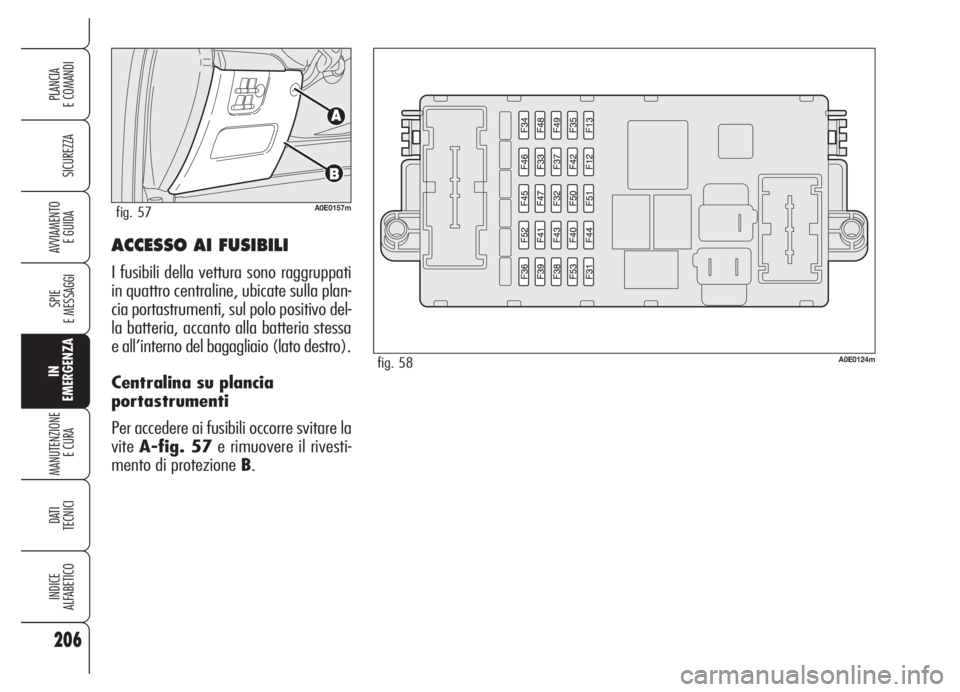

ACCESSO AI FUSIBILI
I fusibili della vettura sono raggruppati
in quattro centraline, ubicate sulla plan-
cia portastrumenti, sul polo positivo del-
la batteria, accanto alla batteria stessa
e all’interno del bagagliaio (lato destro).
Centralina su plancia
portastrumenti
Per accedere ai fusibili occorre svitare la
viteA-fig. 57e rimuovere il rivesti-
mento di protezione B.
206
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0157mfig. 57
A0E0124mfig. 58

207
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

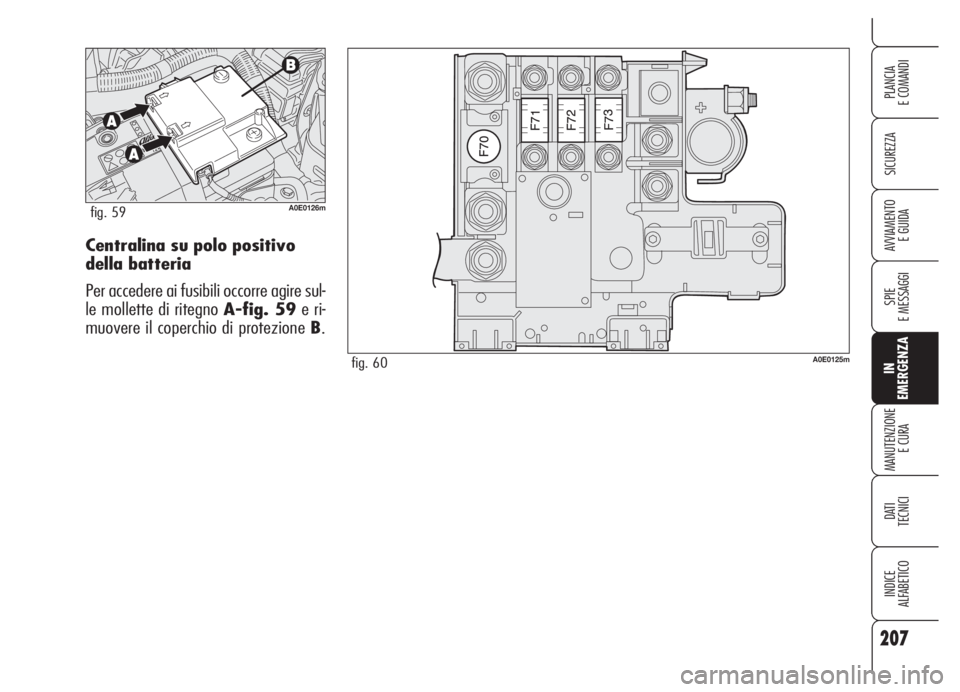

E GUIDACentralina su polo positivo
della batteria
Per accedere ai fusibili occorre agire sul-
le mollette di ritegno A-fig. 59e ri-
muovere il coperchio di protezione B.
A0E0126mfig. 59
A0E0125mfig. 60

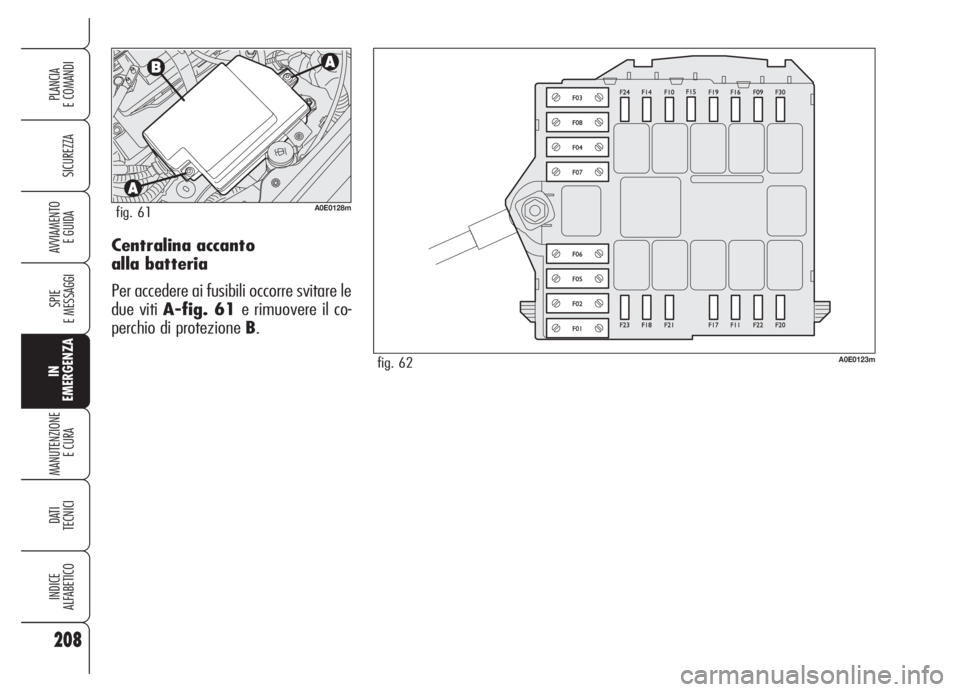

Centralina accanto
alla batteria
Per accedere ai fusibili occorre svitare le
due viti A-fig. 61 e rimuovere il co-
perchio di protezione B.
208
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0128mfig. 61
A0E0123mfig. 62
