SUBSTITUIÇÃO
DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctri-
co intervindo em caso de avaria ou in-
tervenção imprópria no sistema.
Quando um dispositivo não funciona, é
necessário verificar a eficiência do rela-
tivo fusível de protecção: o elemento
condutor não deve ser interrompido. Em
caso contrário é necessário substituir o
fusível queimado com um outro que ten-
ha a mesma amperagem (mesma cor).
A: fusível íntegro
B: fusível com elemento condutor inte-
rrompido.
Para substituir um fusível utilizar a pinça
Cfixada na unidade no tablier porta-ins-
trumentos.
A0E0119mfig. 54
Nunca substitua um fu-
sível avariado com fios
metálicos ou outro ma-
terial de recuperação.
Não substituir em nen-
hum caso um fusível
com um outro que tenha uma
amperagem superior; perigo
de incêndio.
AVISO
Se, um fusível geral de
protecção (MEGA-FU-
SE, MAXI-FUSE) intervém, di-
rija-se aos Serviços Autoriza-
dos Alfa Romeo. Antes de
substituir um fusível, certifi-
que-se de ter removido a cha-
ve do dispositivo de arranque
e de ter desligado e/ou de-
sactivado todos os acessórios.
AVISO
No caso em que o fusí-
vel ainda se interrom-
pesse, dirija-se aos Serviços
Autorizados Alfa Romeo.
AVISO

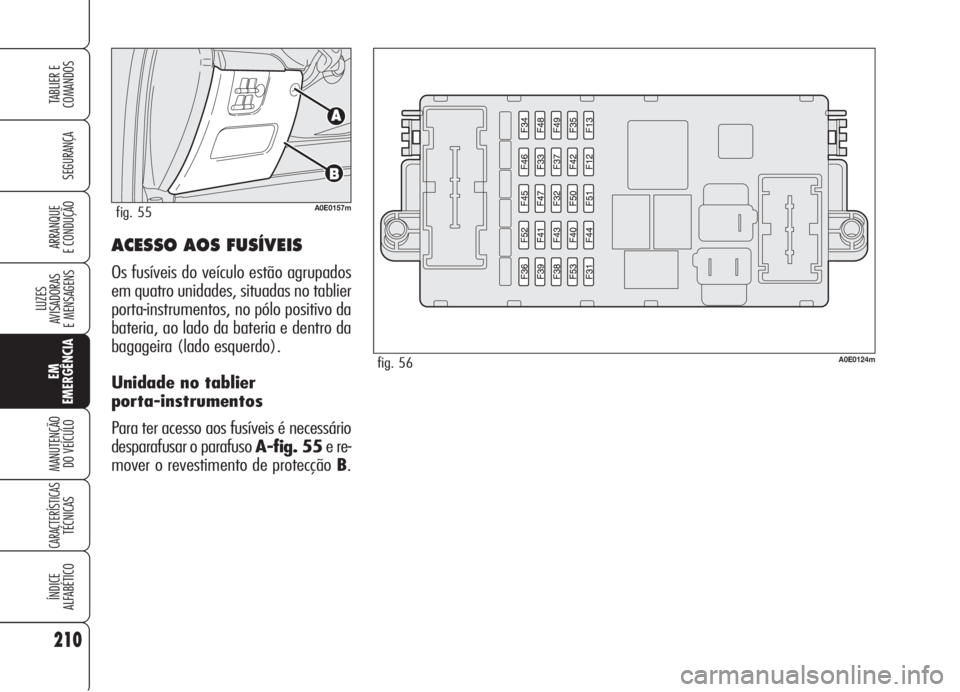

ACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados
em quatro unidades, situadas no tablier
porta-instrumentos, no pólo positivo da
bateria, ao lado da bateria e dentro da
bagageira (lado esquerdo).
Unidade no tablier
porta-instrumentos
Para ter acesso aos fusíveis é necessário
desparafusar o parafuso A-fig. 55e re-
mover o revestimento de protecção B.
210
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0157mfig. 55
A0E0124mfig. 56

211
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

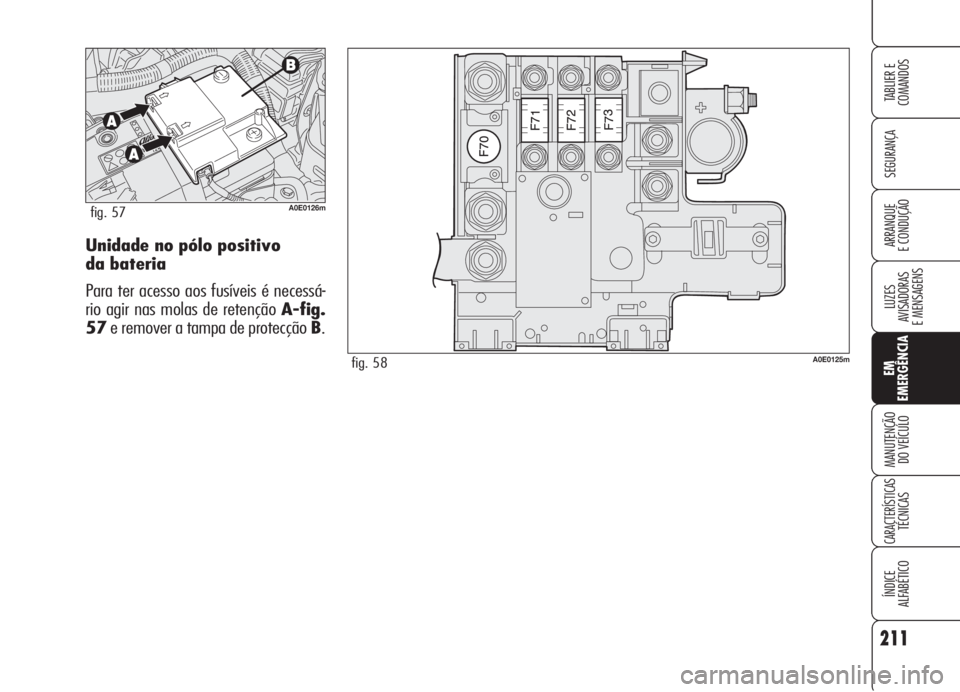

E CONDUÇÃO Unidade no pólo positivo
da bateria
Para ter acesso aos fusíveis é necessá-
rio agir nas molas de retenção A-fig.
57e remover a tampa de protecção B.
A0E0126mfig. 57
A0E0125mfig. 58

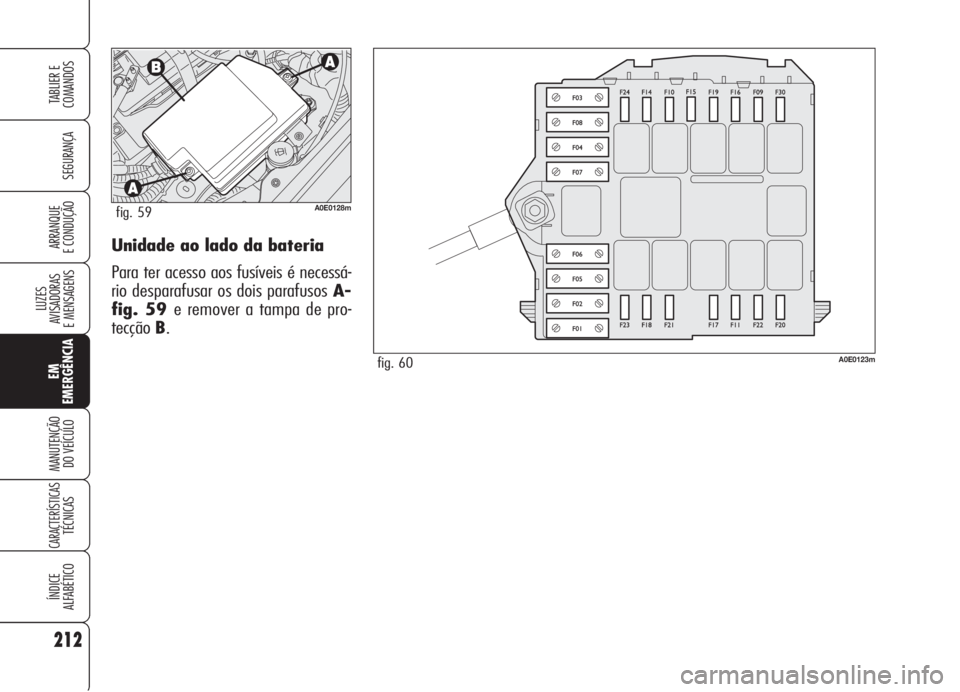

Unidade ao lado da bateria
Para ter acesso aos fusíveis é necessá-
rio desparafusar os dois parafusos A-
fig. 59 e remover a tampa de pro-
tecçãoB.
212
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0128mfig. 59
A0E0123mfig. 60

213
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

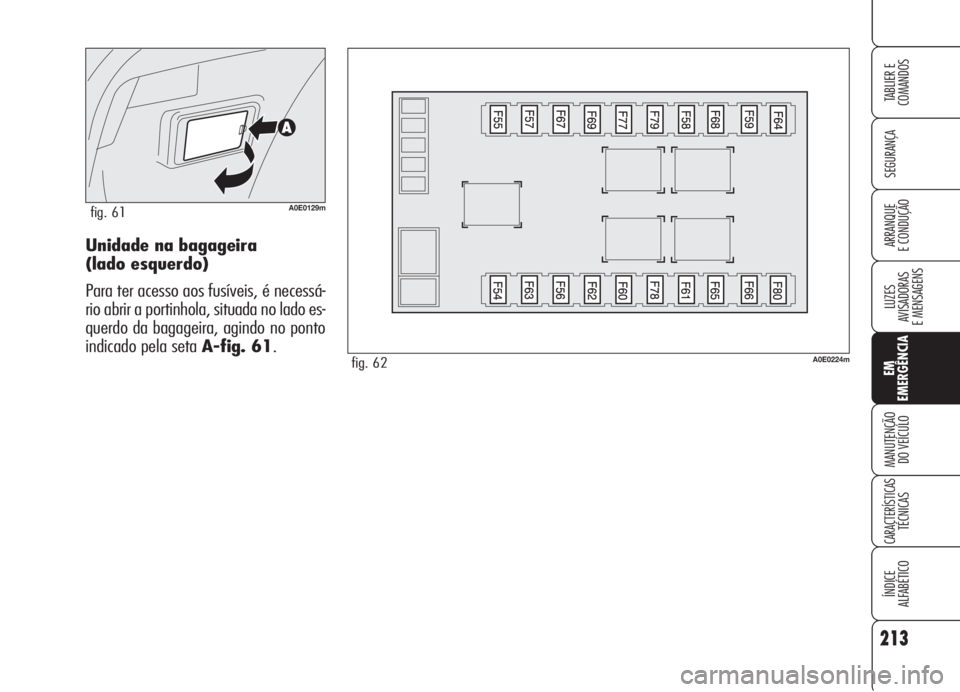

E CONDUÇÃO Unidade na bagageira
(lado esquerdo)
Para ter acesso aos fusíveis, é necessá-
rio abrir a portinhola, situada no lado es-
querdo da bagageira, agindo no ponto
indicado pela seta A-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62

214
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

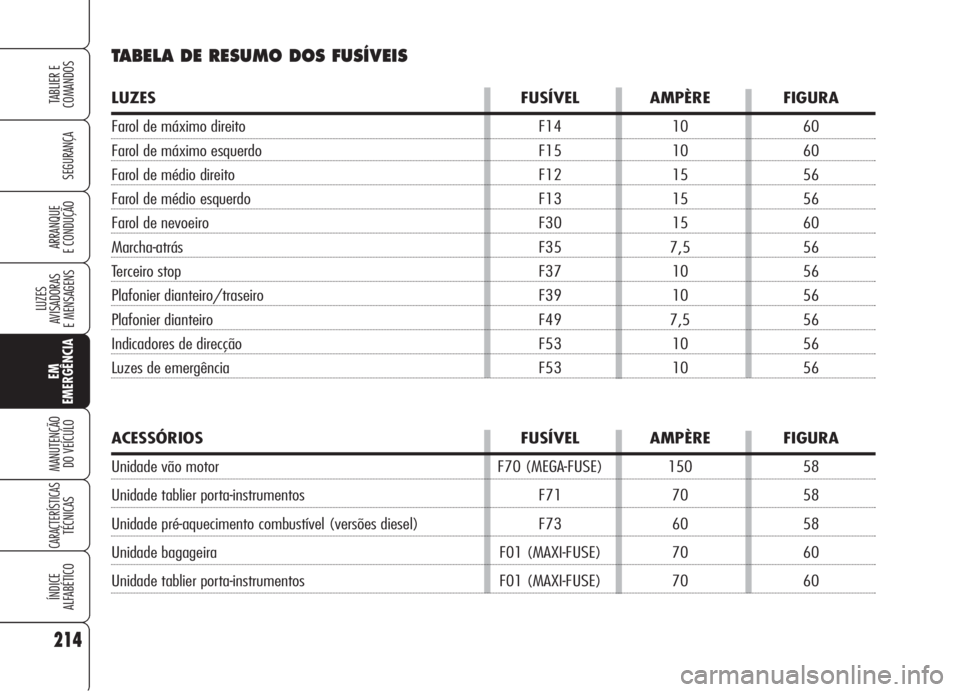

TABELA DE RESUMO DOS FUSÍVEIS
LUZES FUSÍVEL AMPÈRE FIGURA
Farol de máximo direito F14 10 60
Farol de máximo esquerdo F15 10 60
Farol de médio direito F12 15 56
Farol de médio esquerdo F13 15 56
Farol de nevoeiro F30 15 60
Marcha-atrás F35 7,5 56
Terceiro stop F37 10 56
Plafonier dianteiro/traseiro F39 10 56
Plafonier dianteiro F49 7,5 56
Indicadores de direcção F53 10 56
Luzes de emergência F53 10 56
ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Unidade vão motor F70 (MEGA-FUSE) 150 58
Unidade tablier porta-instrumentos F71 70 58
Unidade pré-aquecimento combustível (versões diesel) F73 60 58
Unidade bagageira F01 (MAXI-FUSE) 70 60
Unidade tablier porta-instrumentos F01 (MAXI-FUSE) 70 60

215
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

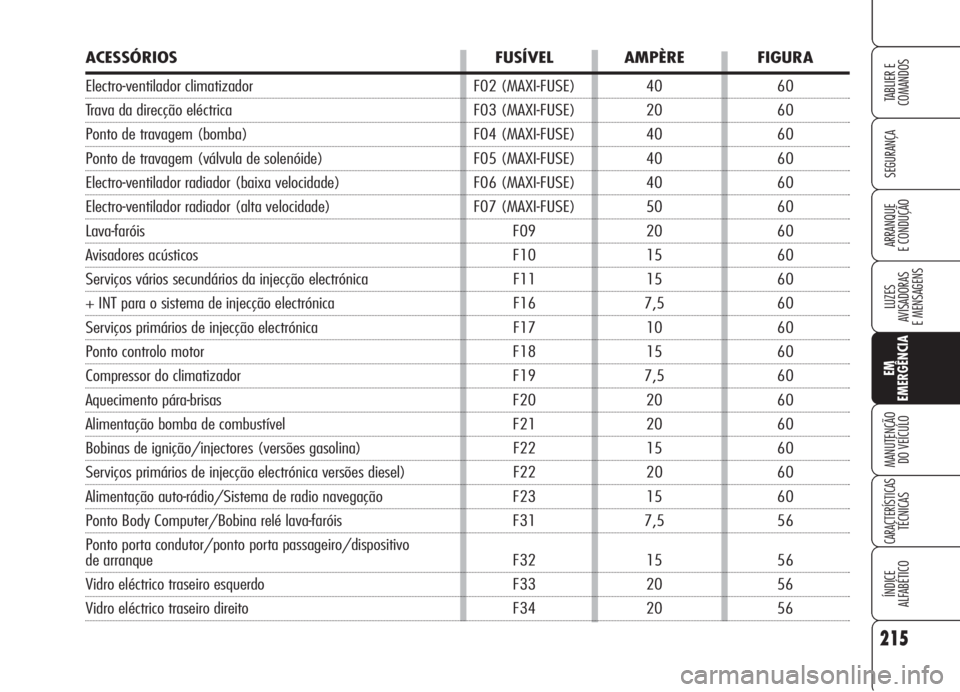

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Electro-ventilador climatizador F02 (MAXI-FUSE) 40 60
Trava da direcção eléctrica F03 (MAXI-FUSE) 20 60
Ponto de travagem (bomba) F04 (MAXI-FUSE) 40 60
Ponto de travagem (válvula de solenóide) F05 (MAXI-FUSE) 40 60
Electro-ventilador radiador (baixa velocidade) F06 (MAXI-FUSE) 40 60
Electro-ventilador radiador (alta velocidade) F07 (MAXI-FUSE) 50 60
Lava-faróis F09 20 60
Avisadores acústicos F10 15 60
Serviços vários secundários da injecção electrónica F11 15 60
+ INT para o sistema de injecção electrónica F16 7,5 60
Serviços primários de injecção electrónica F17 10 60
Ponto controlo motor F18 15 60
Compressor do climatizador F19 7,5 60
Aquecimento pára-brisas F20 20 60
Alimentação bomba de combustível F21 20 60
Bobinas de ignição/injectores (versões gasolina) F22 15 60
Serviços primários de injecção electrónica versões diesel) F22 20 60
Alimentação auto-rádio/Sistema de radio navegação F23 15 60
Ponto Body Computer/Bobina relé lava-faróis F31 7,5 56
Ponto porta condutor/ponto porta passageiro/dispositivo
de arranque F32 15 56
Vidro eléctrico traseiro esquerdo F33 20 56
Vidro eléctrico traseiro direito F34 20 56

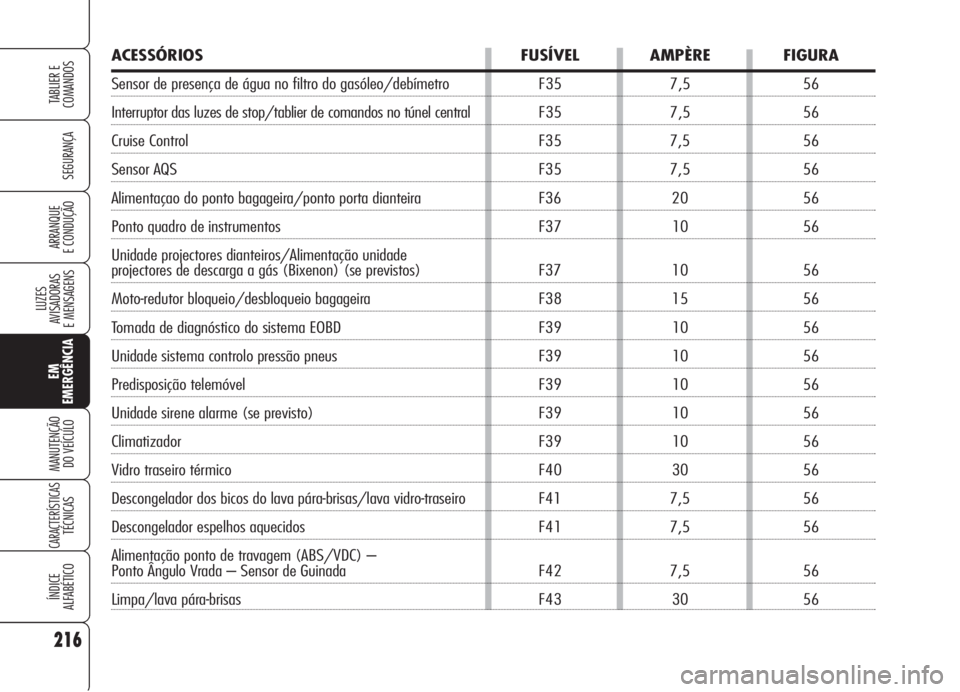

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Sensor de presença de água no filtro do gasóleo/debímetro F35 7,5 56
Interruptor das luzes de stop/tablier de comandos no túnel central F35 7,5 56
Cruise Control F35 7,5 56
Sensor AQS F35 7,5 56
Alimentaçao do ponto bagageira/ponto porta dianteira F36 20 56
Ponto quadro de instrumentos F37 10 56
Unidade projectores dianteiros/Alimentação unidade
projectores de descarga a gás (Bixenon) (se previstos) F37 10 56
Moto-redutor bloqueio/desbloqueio bagageira F38 15 56
Tomada de diagnóstico do sistema EOBD F39 10 56
Unidade sistema controlo pressão pneus F39 10 56
Predisposição telemóvel F39 10 56
Unidade sirene alarme (se previsto) F39 10 56
Climatizador F39 10 56
Vidro traseiro térmico F40 30 56
Descongelador dos bicos do lava pára-brisas/lava vidro-traseiro F41 7,5 56
Descongelador espelhos aquecidos F41 7,5 56
Alimentação ponto de travagem (ABS/VDC) –
Ponto Ângulo Vrada – Sensor de Guinada F42 7,5 56
Limpa/lava pára-brisas F43 30 56
216
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

217
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Isqueiro dianteiro no móvel central F44 10 56
Unidade tecto de abrir (cortina) F45 20 56
Tecto de abrir F46 20 56
Levanta vidro dianteiro esquerdo F47 20 56
Levanta vidro dianteiro direito/
unidade de gestão da porta lado passageiro F48 30 56
Sistema de navegação F49 7,5 56
Unidade sensor de chuva F49 7,5 56
Ponto volante F49 7,5 56
Tecto de abrir F49 7,5 56
Tablier dos botões de comando F49 7,5 56
Unidade alarme volumétricos F49 7,5 56
Ponto sensores de estacionamento F49 7,5 56
Tablier de comandos no túnel central F49 7,5 56
Iluminação de comandos bancos dianteiros F49 7,5 56
Serviços no pára-brisas F49 7,5 56
Predisposição telemóvel F39 10 56
Botão START/STOP F49 7,5 56
Sistema Air Bag F50 7,5 56
Unidade sistema de controlo da pressão dos pneus F51 7,5 56

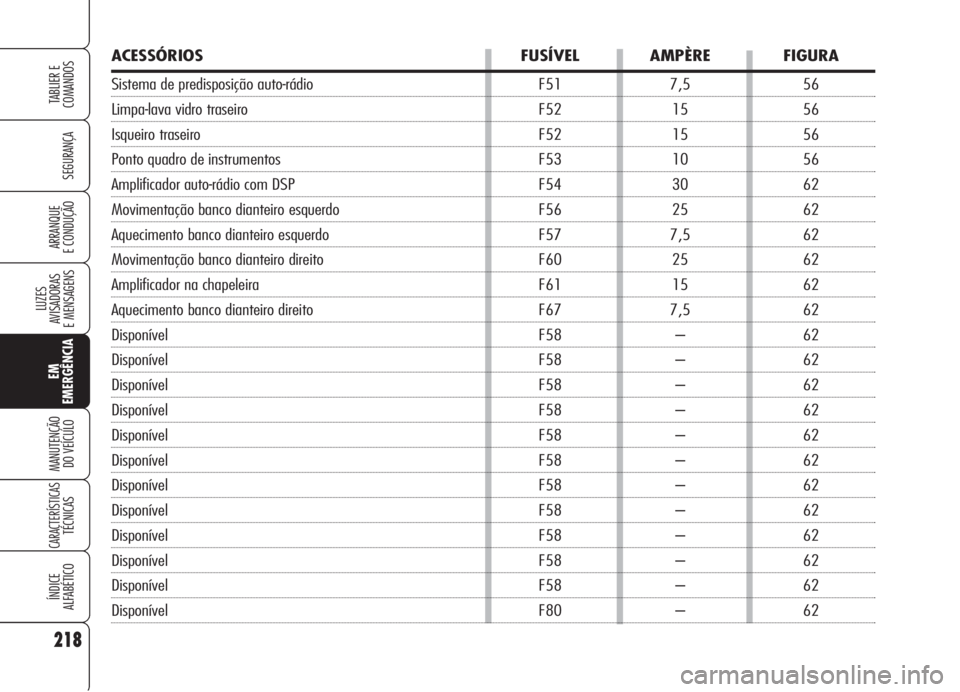

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Sistema de predisposição auto-rádio F51 7,5 56
Limpa-lava vidro traseiro F52 15 56
Isqueiro traseiro F52 15 56
Ponto quadro de instrumentos F53 10 56
Amplificador auto-rádio com DSP F54 30 62
Movimentação banco dianteiro esquerdo F56 25 62
Aquecimento banco dianteiro esquerdo F57 7,5 62
Movimentação banco dianteiro direito F60 25 62
Amplificador na chapeleira F61 15 62
Aquecimento banco dianteiro direito F67 7,5 62
Disponível F58 – 62
Disponível F58 – 62
Disponível F58 – 62
Disponível F58 – 62
Disponível F58 – 62
Disponível F58 – 62
Disponível F58 – 62
Disponível F58 – 62
Disponível F58 – 62
Disponível F58 – 62
Disponível F58 – 62
Disponível F80 – 62
