Alfa Romeo 159 2007 Betriebsanleitung (in German)

289
ALFA 159 SPORTWAGON

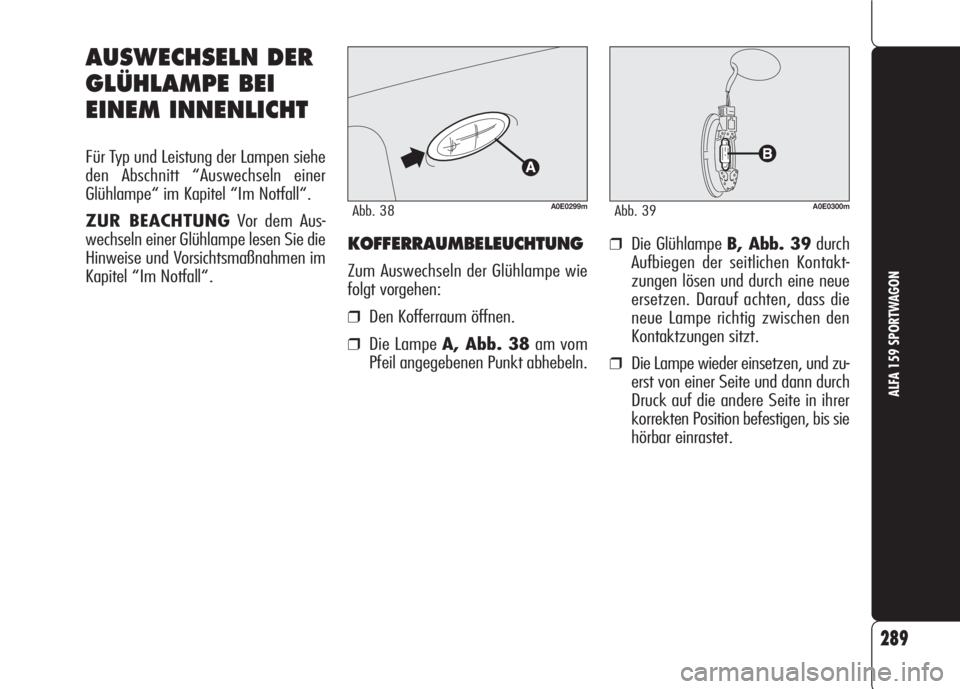

KOFFERRAUMBELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Den Kofferraum öffnen.
❒Die Lampe A, Abb. 38am vom
Pfeil angegebenen Punkt abhebeln.
❒Die Glühlampe B, Abb. 39durch
Aufbiegen der seitlichen Kontakt-
zungen lösen und durch eine neue
ersetzen. Darauf achten, dass die
neue Lampe richtig zwischen den
Kontaktzungen sitzt.
❒Die Lampe wieder einsetzen, und zu-
erst von einer Seite und dann durch
Druck auf die andere Seite in ihrer
korrekten Position befestigen, bis sie
hörbar einrastet.
AUSWECHSELN DER
GLÜHLAMPE BEI
EINEM INNENLICHT
Für Typ und Leistung der Lampen siehe
den Abschnitt “Auswechseln einer
Glühlampe“ im Kapitel “Im Notfall“.
ZUR BEACHTUNGVor dem Aus-
wechseln einer Glühlampe lesen Sie die
Hinweise und Vorsichtsmaßnahmen im
Kapitel “Im Notfall“.
A0E0299mAbb. 38A0E0300mAbb. 39

❒Die Glühlampe B, Abb. 41durch
Aufbiegen der seitlichen Kontakt-
zungen lösen und durch eine neue
ersetzen. Darauf achten, dass die
neue Lampe richtig zwischen den
Kontaktzungen sitzt.
❒Die Lampe wieder einsetzen, und zu-
erst von einer Seite und dann durch
Druck auf die andere Seite in ihrer
korrekten Position befestigen, bis sie
hörbar einrastet.

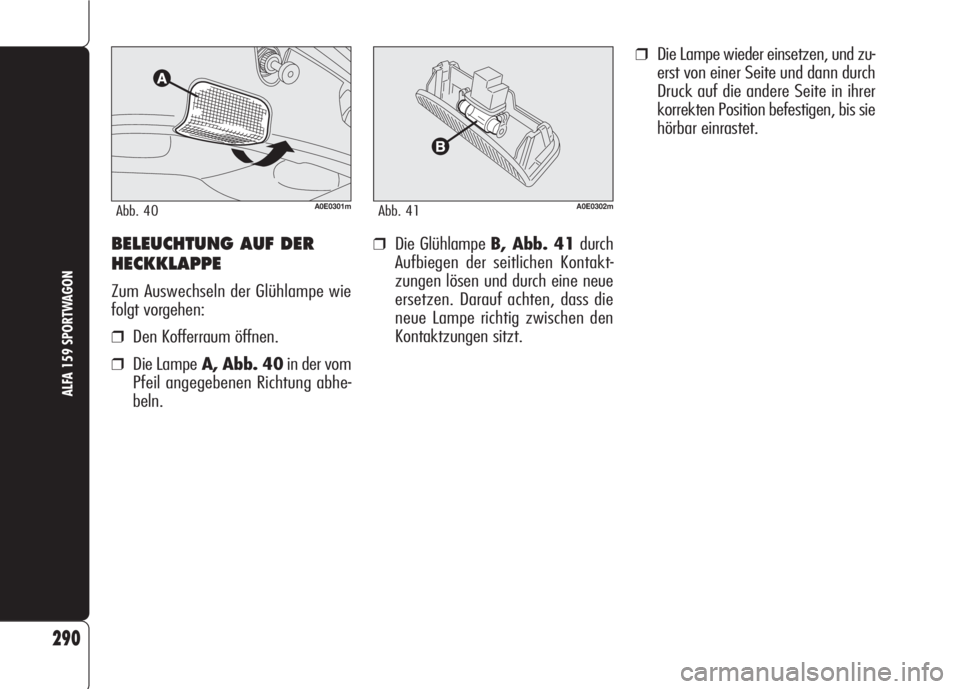

BELEUCHTUNG AUF DER
HECKKLAPPE
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Den Kofferraum öffnen.
❒Die LampeA, Abb. 40in der vom
Pfeil angegebenen Richtung abhe-
beln.
290
ALFA 159 SPORTWAGON
A0E0301mAbb. 40A0E0302mAbb. 41

AUSWECHSELN DER
SICHERUNGEN
Die spezifische Sicherung für die Versi-
on Sportwagon befindet sich im Siche-
rungskasten auf der rechten Seite des
Kofferraums (siehe kapitel “Im Not-
fall”).
ZUR BEACHTUNGVor dem Aus-
wechseln einer Sicherung lesen Sie die
Hinweise und Vorsichtsmaßnahmen im
Kapitel “Im Notfall“.
291
ALFA 159 SPORTWAGON
A0E0303mAbb. 42A0E0304mAbb. 43
Für den Zugang zum Sicherungskasten
gehen Sie so vor:
❒Die Klappe auf der rechten Seite (wo
vorgesehen)A, Abb. 42durch
Drücken auf den Griff Böffnen.
VERBRAUCHER SICHERUNG AMPERE
Zigarettenanzünder F55 15
❒Die Klappe C, Abb. 43für den Zu-
gang zum Sicherungskasten durch
Drücken auf den vom Pfeil angege-
benen Punkt öffnen.

292
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

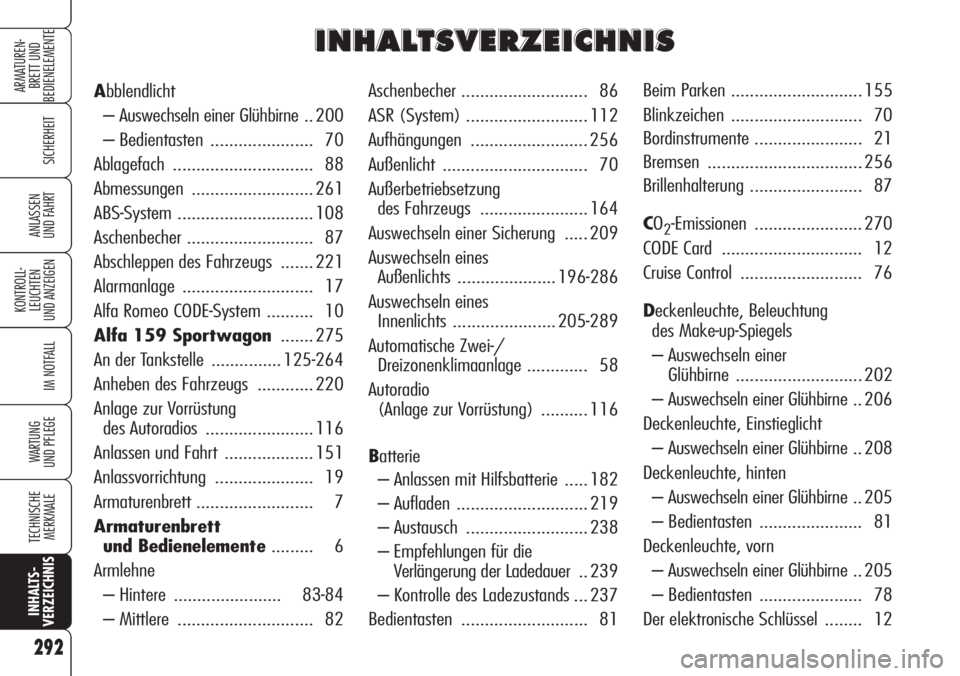

Aschenbecher ........................... 86
ASR (System) .......................... 112
Aufhängungen ......................... 256
Außenlicht ............................... 70
Außerbetriebsetzung
des Fahrzeugs ....................... 164
Auswechseln einer Sicherung ..... 209
Auswechseln eines
Außenlichts ..................... 196-286
Auswechseln eines
Innenlichts ...................... 205-289
Automatische Zwei-/
Dreizonenklimaanlage ............. 58
Autoradio
(Anlage zur Vorrüstung) .......... 116
Batterie
– Anlassen mit Hilfsbatterie ..... 182
– Aufladen ............................ 219
– Austausch .......................... 238
– Empfehlungen für die
Verlängerung der Ladedauer .. 239
– Kontrolle des Ladezustands ... 237
Bedientasten ........................... 81Beim Parken ............................ 155
Blinkzeichen ............................ 70
Bordinstrumente ....................... 21
Bremsen ................................. 256
Brillenhalterung ........................ 87
CO
2-Emissionen ....................... 270
CODE Card .............................. 12
Cruise Control .......................... 76
Deckenleuchte, Beleuchtung
des Make-up-Spiegels
– Auswechseln einer
Glühbirne ........................... 202
– Auswechseln einer Glühbirne .. 206
Deckenleuchte, Einstieglicht
– Auswechseln einer Glühbirne .. 208
Deckenleuchte, hinten
– Auswechseln einer Glühbirne .. 205
– Bedientasten ...................... 81
Deckenleuchte, vorn
– Auswechseln einer Glühbirne .. 205
– Bedientasten ...................... 78
Der elektronische Schlüssel ........ 12 Abblendlicht
– Auswechseln einer Glühbirne .. 200
– Bedientasten ...................... 70
Ablagefach .............................. 88
Abmessungen .......................... 261
ABS-System ............................. 108
Aschenbecher ........................... 87
Abschleppen des Fahrzeugs ....... 221
Alarmanlage ............................ 17
Alfa Romeo CODE-System .......... 10
Alfa 159 Sportwagon....... 275
An der Tankstelle ............... 125-264
Anheben des Fahrzeugs ............ 220
Anlage zur Vorrüstung
des Autoradios ....................... 116
Anlassen und Fahrt ................... 151
Anlassvorrichtung ..................... 19
Armaturenbrett ......................... 7
Armaturenbrett
und Bedienelemente......... 6
Armlehne
– Hintere ....................... 83-84
– Mittlere ............................. 82
I I
N N
H H
A A
L L
T T
S S
V V
E E
R R
Z Z
E E
I I
C C
H H
N N
I I
S S

293
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Gepäckträger/Skihalter ..... 106-284
Getränkehalterung .................... 87
Getriebe (Bedienung) ............... 156
Gewichte ................................. 264
Glühlampe
(Auswechseln einer) ........ 196-282
– Allgemeine Angaben ............ 196
– Lampenarten ...................... 197
Gummischlauchleitungen ........... 243
Gurtstraffer .............................. 132
Handbremse ........................... 155
Handschuhfach ........................ 85
Handschuhfach-Beleuchtung
– Auswechseln einer Glühbirne .. 207
Heckscheiben-wischer ................ 276
Hill Holder (System) ................. 111
Höchstgeschwindigkeiten ........... 263
Homelink ................................ 89
Im Notfall............................ 181
Innenausstattung ...................... 83
Innenleuchten
– hintere .............................. 80
– vordere .............................. 78Innenraum .............................. 247
Installation der Elektrischen/
Elektronischen Vorrichtungen .... 107
Instrumententafel ..................... 8
Intelligentes Waschen ............... 74
Isofix Universal
(Kindersitz) .................... 140-285
Karosserie (Reinigung) ............. 245
Kenndaten ............................... 250
Kennzeichenleuchte .................. 204
Kinder
(Sicherheit dermitreisenden Kinder)
– Vorrüstung für die Montage
der Kindersitze
“Isofix Universal“ ......... 140-285
– Sitze für den Transport von
Kinder in Sicherheit befördern 138
Kinder sicher befördern .............. 135
Kindersicherung ........................ 97
Kindersitze
(Eignung für die Verwendung) ... 138
Klimatisierung .......................... 53
Kofferraum ....................... 101-277
Kofferraumbeleuchtung
– Auswechseln einer Glühbirne .. 208
Kontrolle der Füllstände ............. 228 Dieselfilter ............................... 236
Drehzahlmesser ....................... 21
Drittes Bremslicht ..................... 204
Elektrische Fensterheber ............ 99
EOBD-System .......................... 115
Fahrtrichtungsanzeiger
– Auswechseln einer
Glühbirne ........... 200-201-203
– Bedientasten ...................... 70
Felgen
– Korrekte Ablesung ............... 258
Fensterscheiben (reinigen) ........ 247
Fernsteuerung auf Radiofrequenz:
Ministerielle Zulassung ............ 271
Fernlicht
– Auswechseln einer Glühbirne .. 199
– Bedientasten ...................... 70
Fix & Go Automatic
(Vorrichtung) ......................... 190
Flüssigkeiten und Schmiermittel ... 267
Follow me home (Vorrichtung) ... 71
Front-Airbags ........................... 141
Funkgeräte und Handys ............ 117

294
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

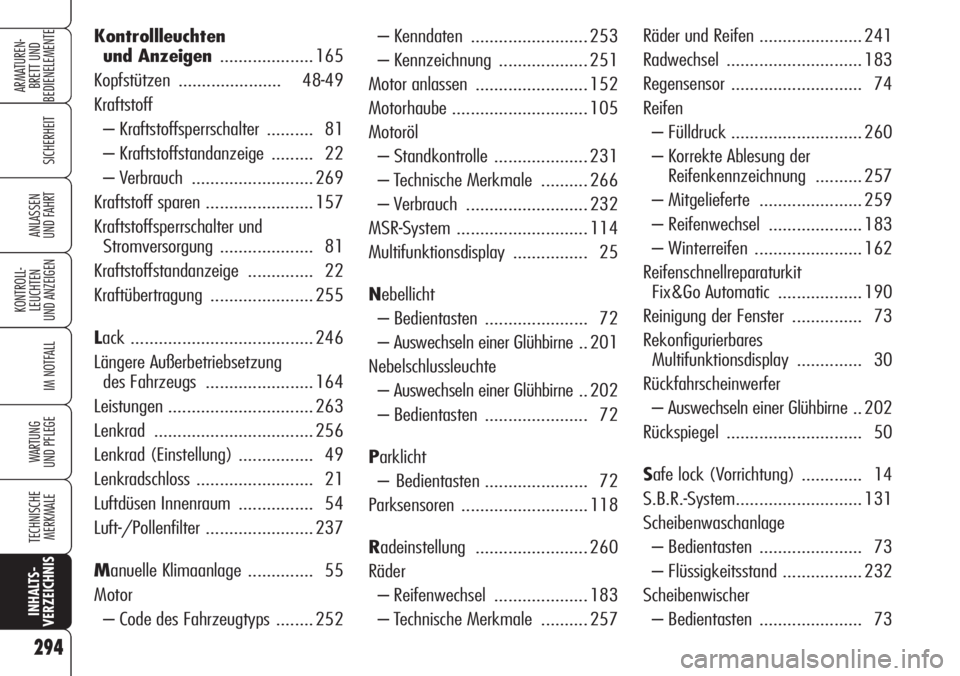

– Kenndaten ......................... 253
– Kennzeichnung ................... 251
Motor anlassen ........................ 152
Motorhaube ............................. 105
Motoröl
– Standkontrolle .................... 231
– Technische Merkmale .......... 266
– Verbrauch .......................... 232
MSR-System ............................ 114
Multifunktionsdisplay ................ 25
Nebellicht
– Bedientasten ...................... 72
– Auswechseln einer Glühbirne .. 201
Nebelschlussleuchte
– Auswechseln einer Glühbirne .. 202
– Bedientasten ...................... 72
Parklicht
– Bedientasten ...................... 72
Parksensoren ........................... 118
Radeinstellung ........................ 260
Räder
– Reifenwechsel .................... 183
– Technische Merkmale .......... 257Räder und Reifen ...................... 241
Radwechsel ............................. 183
Regensensor ............................ 74
Reifen
– Fülldruck ............................ 260
– Korrekte Ablesung der
Reifenkennzeichnung .......... 257
– Mitgelieferte ...................... 259
– Reifenwechsel .................... 183
– Winterreifen ....................... 162
Reifenschnellreparaturkit
Fix&Go Automatic .................. 190
Reinigung der Fenster ............... 73
Rekonfigurierbares
Multifunktionsdisplay .............. 30
Rückfahrscheinwerfer
– Auswechseln einer Glühbirne .. 202
Rückspiegel ............................. 50
Safe lock (Vorrichtung) ............. 14
S.B.R.-System........................... 131
Scheibenwaschanlage
– Bedientasten ...................... 73
– Flüssigkeitsstand ................. 232
Scheibenwischer
– Bedientasten ...................... 73 Kontrollleuchten
und Anzeigen.................... 165
Kopfstützen ...................... 48-49
Kraftstoff
– Kraftstoffsperrschalter .......... 81
– Kraftstoffstandanzeige ......... 22
– Verbrauch .......................... 269
Kraftstoff sparen ....................... 157
Kraftstoffsperrschalter und
Stromversorgung .................... 81
Kraftstoffstandanzeige .............. 22
Kraftübertragung ...................... 255
Lack ....................................... 246
Längere Außerbetriebsetzung
des Fahrzeugs ....................... 164
Leistungen ............................... 263
Lenkrad .................................. 256
Lenkrad (Einstellung) ................ 49
Lenkradschloss ......................... 21
Luftdüsen Innenraum ................ 54
Luft-/Pollenfilter ....................... 237
Manuelle Klimaanlage .............. 55
Motor
– Code des Fahrzeugtyps ........ 252

295
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

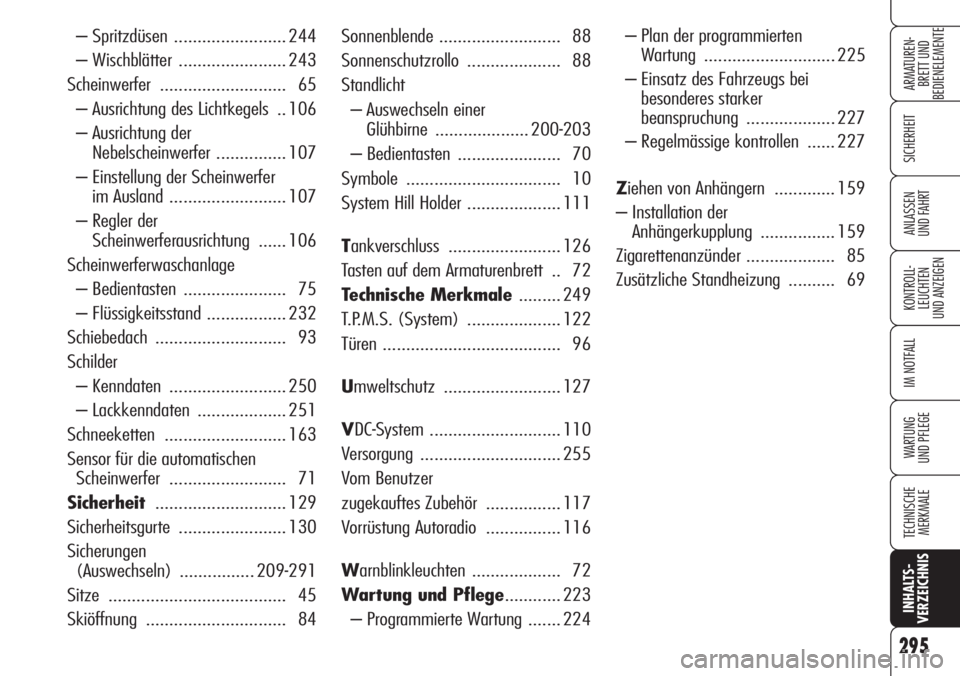

Sonnenblende .......................... 88
Sonnenschutzrollo .................... 88
Standlicht
– Auswechseln einer
Glühbirne .................... 200-203
– Bedientasten ...................... 70
Symbole ................................. 10
System Hill Holder .................... 111
Tankverschluss ........................ 126
Tasten auf dem Armaturenbrett .. 72
Technische Merkmale ......... 249
T.P.M.S. (System) .................... 122
Türen ...................................... 96
Umweltschutz ......................... 127
VDC-System ............................ 110
Versorgung .............................. 255
Vom Benutzer
zugekauftes Zubehör ................ 117
Vorrüstung Autoradio ................ 116
Warnblinkleuchten ................... 72
Wartung und Pflege............ 223
– Programmierte Wartung ....... 224– Plan der programmierten
Wartung ............................ 225
– Einsatz des Fahrzeugs bei
besonderes starker
beanspruchung ................... 227
– Regelmässige kontrollen ...... 227
Ziehen von Anhängern ............. 159
– Installation der
Anhängerkupplung ................ 159
Zigarettenanzünder ................... 85
Zusätzliche Standheizung .......... 69 – Spritzdüsen ........................ 244
– Wischblätter ....................... 243
Scheinwerfer ........................... 65
– Ausrichtung des Lichtkegels .. 106
– Ausrichtung der
Nebelscheinwerfer ............... 107
– Einstellung der Scheinwerfer
im Ausland ......................... 107
– Regler der
Scheinwerferausrichtung ...... 106
Scheinwerferwaschanlage
– Bedientasten ...................... 75
– Flüssigkeitsstand ................. 232
Schiebedach ............................ 93
Schilder
– Kenndaten ......................... 250
– Lackkenndaten ................... 251
Schneeketten .......................... 163
Sensor für die automatischen
Scheinwerfer ......................... 71
Sicherheit............................ 129
Sicherheitsgurte ....................... 130
Sicherungen
(Auswechseln) ................ 209-291
Sitze ...................................... 45
Skiöffnung .............................. 84

VERORDNUNG ZUR BEHANDLUNG VON ALTFAHRZEUGEN
Seit Jahren setzt Alfa Romeo sich durch die kontinuierliche Verbesserung der Produktionsverfahren und durch die Realisie-
rung immer "umweltverträglicherer" Produkte aktiv für den Schutz der Umwelt ein. In der Absicht dem Kunden den mög-
lichst besten Service unter Einhaltung der Umweltschutzvorschriften und der durch die Altfahrzeugrichtlinie 2000/53/EWG
auferlegten Pflichten zu gewährleisten, bietet Alfa Romeo seinen Kunden die Möglichkeit, ihr Altfahrzeug (*) ohne zusätzli-
che Kosten abzugeben.
Die EWG-Richtlinie sieht denn auch vor, dass das Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder Besit-
zer Unkosten entstehen, da der Wert des Fahrzeugs gleich null oder negativ ist. Insbesondere gilt die Rücknahme der Fahr-
zeuge zu Nullkosten in fast allen EU-Ländern bis zum 1. Januar 2007 nur für nach dem 1. Juli 2002 zugelassene Fahrzeu-
ge, während die Rücknahme zu Nullkosten ab 2007 unabhängig vom Zulassungsjahr des Fahrzeugs ist, unter der Bedingung,
dass das Fahrzeug über seine wesentlichen Bauteile verfügt (insbesondere Motor und Karosserie) und keinen zusätzlichen
Müll enthält.
Zur Rückgabe des Altfahrzeugs zu Nullkosten können Sie sich entweder an einen unserer Vertragshändler oder eine der von
Alfa Romeo beauftragten Sammel- und Verschrottungsstellen wenden. Diese Sammel- und Verschrottungsstellen wurden sorg-
fältig ausgewählt, um einen Service angemessenen Qualitätsstandards hinsichtlich Sammeln, Behandlung und Wiederver-
wertung der Altfahrzeuge unter Berücksichtigung der Umweltschutzvorschriften zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie bei den Alfa Romeo oder unter der Te-
lefonnummer 00800 2532 0000 (Ortstarif) oder auf der Alfa Romeo-Internetseite.
(*) Fahrzeug für den Transport von Personen mit maximal 9 Sitzplätzen mit einer zulässigen Gesamtlast von 3,5 Tonnen.

A A
N N
M M
E E
R R
K K
U U
N N
G G
E E
N N
