Nos pneus do tipo 225/50 R17” é possível utilizar somente correntes para neve do tipo
“aranha”. Nos pneus de tipo 235/45 R18” não podem ser utilizadas as correntes da neve
por interferência com o pára-lamas. Também nas verões 3.2 JTS as correntes devem ser montadas no eixo DIANTEIRO do veí-
culo.
4,00B x17"
T125/80 R17

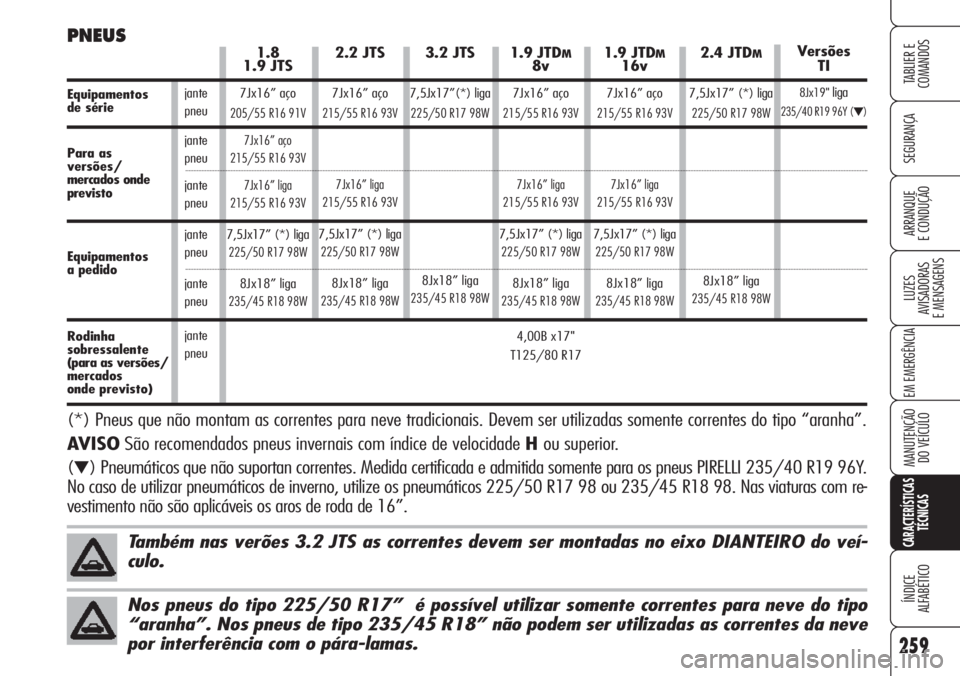

PNEUS2.4 JTDM
7,5Jx17” (*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
1.9 JTDM16v
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” (*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
1.9 JTDM8v
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” (*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
3.2 JTS
7,5Jx17”(*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
1.8
1.9 JTS
7Jx16” aço
205/55 R16 91V
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” (*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
2.2 JTS
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” (*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
jante
pneu
jante
pneu
jante
pneu
jante
pneu
jante
pneu
jante
pneu
(*) Pneus que não montam as correntes para neve tradicionais. Devem ser utilizadas somente correntes do tipo “aranha”.
AVISOSão recomendados pneus invernais com índice de velocidade Hou superior.
(
▼) Pneumáticos que não suportan correntes. Medida certificada e admitida somente para os pneus PIRELLI 235/40 R19 96Y.
No caso de utilizar pneumáticos de inverno, utilize os pneumáticos 225/50 R17 98 ou 235/45 R18 98. Nas viaturas com re-
vestimento não são aplicáveis os aros de roda de 16”.
Versões
TI
8Jx19"liga
235/40 R19 96Y (▼)
Equipamentosde série
Para as
versões/
mercados onde
previsto
Equipamentos
a pedido
Rodinha
sobressalente
(para as versões/
mercados
onde previsto)

260
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

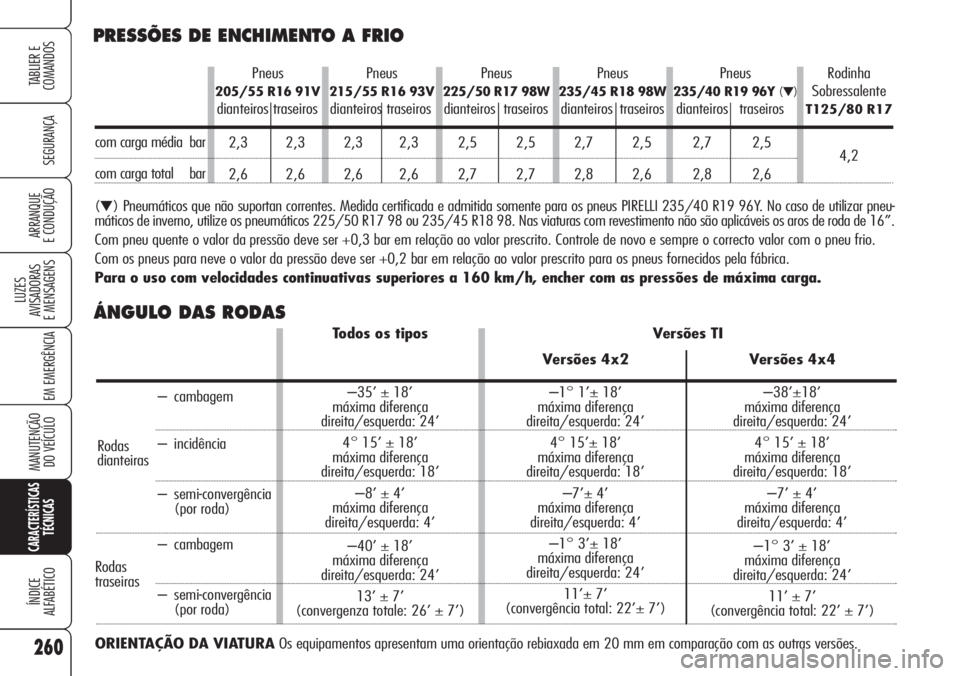

PRESSÕES DE ENCHIMENTO A FRIO
(▼) Pneumáticos que não suportan correntes. Medida certificada e admitida somente para os pneus PIRELLI 235/40 R19 96Y. No caso de utilizar pneu-
máticos de inverno, utilize os pneumáticos 225/50 R17 98 ou 235/45 R18 98. Nas viaturas com revestimento não são aplicáveis os aros de roda de 16”.
Com pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Controle de novo e sempre o correcto valor com o pneu frio.
Com os pneus para neve o valor da pressão deve ser +0,2 bar em relação ao valor prescrito para os pneus fornecidos pela fábrica.
Para o uso com velocidades continuativas superiores a 160 km/h, encher com as pressões de máxima carga.
ÁNGULO DAS RODAS
Pneus
205/55 R16 91V
dianteiros traseiros
2,3 2,3
2,6 2,6Pneus
215/55 R16 93V
dianteiros traseiros
2,3 2,3
2,6 2,6Pneus
225/50 R17 98W
dianteiros traseiros
2,5 2,5
2,7 2,7Pneus
235/45 R18 98W
dianteiros traseiros
2,7 2,5
2,8 2,6Pneus
235/40 R19 96Y (▼)
dianteiros traseiros
2,7 2,5
2,8 2,6Rodinha
SobressalenteT125/80 R17
4,2com carga média bar
com carga total bar
Todos os tipos
–35’ ± 18’
máxima diferença
direita/esquerda: 24’
4° 15’ ± 18’
máxima diferença
direita/esquerda: 18’
–8’ ± 4’
máxima diferença
direita/esquerda: 4’
–40’ ± 18’
máxima diferença
direita/esquerda: 24’
13’ ± 7’
(convergenza totale: 26’ ± 7’)Versões 4x2
–1° 1’± 18’
máxima diferença
direita/esquerda: 24’
4° 15’± 18’
máxima diferença
direita/esquerda: 18’
–7’± 4’
máxima diferença
direita/esquerda: 4’
–1° 3’± 18’
máxima diferença
direita/esquerda: 24’
11’± 7’
(convergência total: 22’± 7’)Versões 4x4
–38’±18’
máxima diferença
direita/esquerda: 24’
4° 15’ ± 18’
máxima diferença
direita/esquerda: 18’
–7’ ± 4’
máxima diferença
direita/esquerda: 4’
–1° 3’ ± 18’
máxima diferença
direita/esquerda: 24’
11’ ± 7’
(convergência total: 22’ ± 7’)
Versões TI
Rodas
dianteiras
Rodas
traseiras
– cambagem
– incidência
– semi-convergência
(por roda)
– cambagem
– semi-convergência (por roda)
ORIENTAÇÃO DA VIATURAOs equipamentos apresentam uma orientação rebiaxada em 20 mm em comparação com as outras versões.

261
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Versões A B C D E F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)

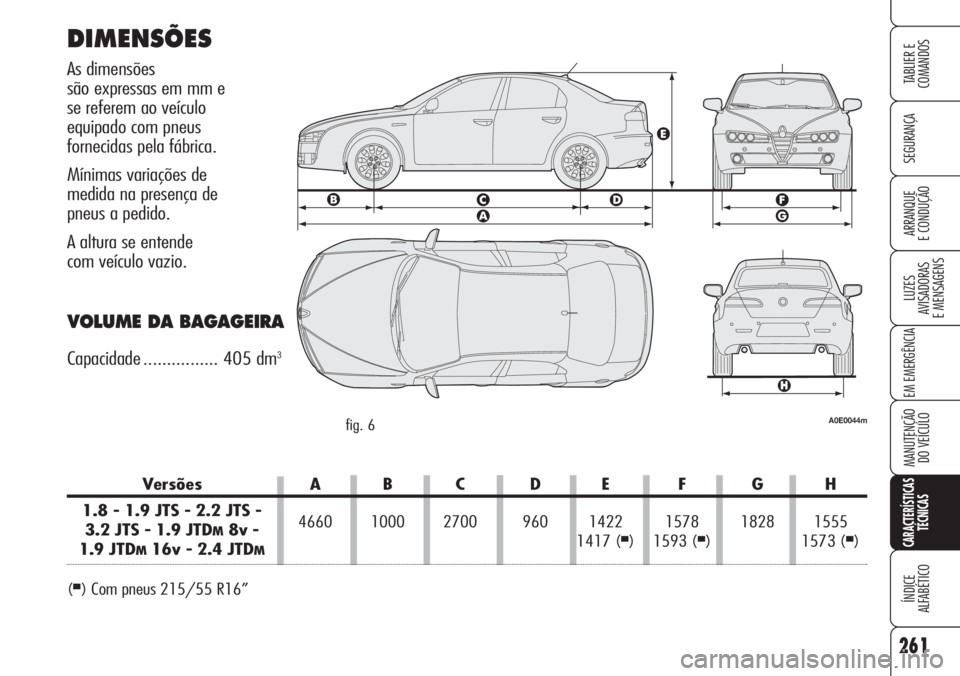

DIMENSÕES
As dimensões
são expressas em mm e
se referem ao veículo
equipado com pneus
fornecidas pela fábrica.
Mínimas variações de
medida na presença de
pneus a pedido.
A altura se entende
com veículo vazio.
VOLUME DA BAGAGEIRA
Capacidade ................ 405 dm3
(■) Com pneus 215/55 R16”
A0E0044mfig. 6

262
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

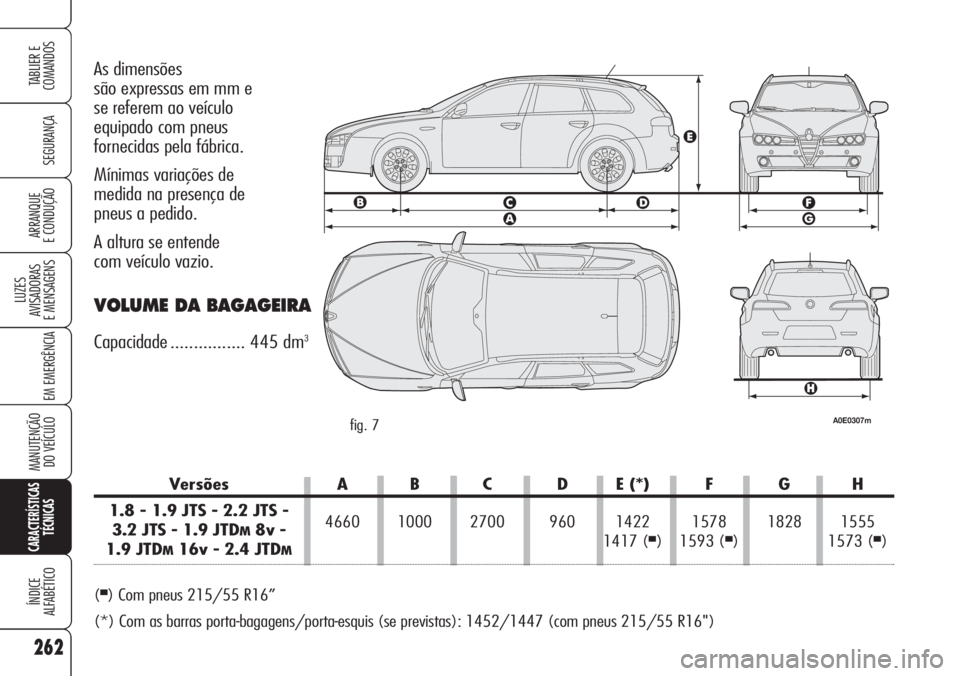

As dimensões
são expressas em mm e
se referem ao veículo
equipado com pneus
fornecidas pela fábrica.
Mínimas variações de
medida na presença de
pneus a pedido.
A altura se entende
com veículo vazio.
VOLUME DA BAGAGEIRA
Capacidade ................ 445 dm3
A0E0307mfig. 7
Versões A B C D E (*) F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)
(
■) Com pneus 215/55 R16”
(*) Com as barras porta-bagagens/porta-esquis (se previstas): 1452/1447 (com pneus 215/55 R16")

263
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
RENDIMENTOS
VERSÕES BERLINAVelocidade máxima Aceleração Quilómetro com paragem
da 0-100 km/h
km/h seg. seg.
1.8206 10,2 31,3
1.9 JTS212 9,7 30,7
2.2 JTS222 8,8 29,6
3.2 JTS 240 7,0 27,5
1.9 JTDM8v191 11,0 32,8
1.9 JTDM16v210 9,4 30,8
2.4 JTDM228 8,4 29,2
VERSÕES SPORTWAGONVelocidade máxima Aceleração Quilómetro com paragem
da 0-100 km/h
km/h seg. seg.
1.8204 10,4 31,5
1.9 JTS210 9,9 31,3
2.2 JTS220 9,0 30,3
3.2 JTS 237 7,2 27,9
1.9 JTDM8v190 11,2 33,3
1.9 JTDM16v208 9,6 31,3
2.4 JTDM226 8,6 29,7

2.2 JTS
1490
1200
1100
2010
520
1500
75
50
3.2 JTS
1680
1300
1100
2200
520
1700
75
50
1.9 JTDM8v
1525
1200
1100
2045
520
1500
75
50
1.9 JTDM16v
1535
1200
1100
2055
520
1500
75
50
2.4 JTDM
1630
1300
1100
2150
520
1500
75
50
1.9 JTS
1480
1200
1100
2000
520
1500
75
50
264
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

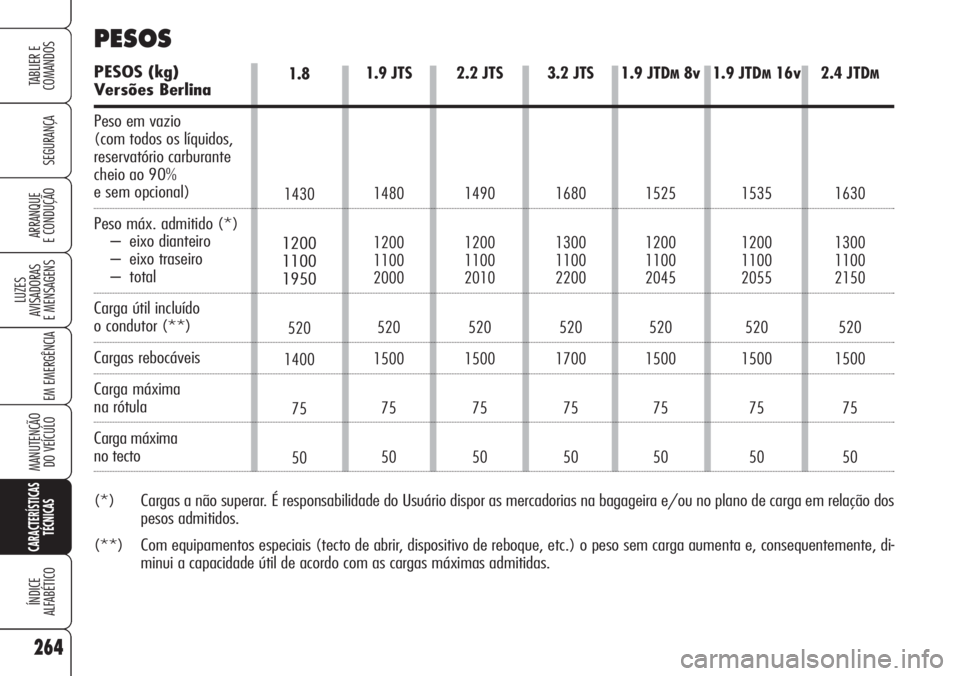

PESOS
1.8
1430
1200
1100
1950
520
1400
75
50
PESOS (kg)
Versões Berlina
Peso em vazio
(com todos os líquidos,
reservatório carburante
cheio ao 90%
e sem opcional)
Peso máx. admitido (*)
– eixo dianteiro
– eixo traseiro
– total
Carga útil incluído
o condutor (**)
Cargas rebocáveis
Carga máxima
na rótula
Carga máxima
no tecto
(*) Cargas a não superar. É responsabilidade do Usuário dispor as mercadorias na bagageira e/ou no plano de carga em relação dos
pesos admitidos.
(**) Com equipamentos especiais (tecto de abrir, dispositivo de reboque, etc.) o peso sem carga aumenta e, consequentemente, di-
minui a capacidade útil de acordo com as cargas máximas admitidas.

265
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
1.9 JTS
1530
1200
1100
2050
520
1500
75
80
2.2 JTS
1540
1200
1100
2060
520
1500
75
80
3.2 JTS
1730
1300
1100
2250
520
1800
75
80
1.9 JTDM8v
1575
1200
1100
2095
520
1500
75
80
1.9 JTDM16v
1585
1200
1100
2105
520
1500
75
80
2.4 JTDM
1680
1300
1100
2200
520
1500
75
80
1.8
1480
1200
1100
2000
520
1400
75
80
PESOS (kg)
Versões Sportwagon
Peso em vazio
(com todos os líquidos,
reservatório carburante
cheio ao 90%
e sem opcional)
Peso máx. admitido (*)
– eixo dianteiro
– eixo traseiro
– total
Carga útil incluído
o condutor (**)
Cargas rebocáveis
Carga máxima
na rótula
Carga máxima
no tecto (***)
(*) Cargas a não superar. É responsabilidade do Usuário dispor as mercadorias na bagageira e/ou no plano de carga em relação dos
pesos admitidos.
(**) Com equipamentos especiais (tecto de abrir, dispositivo de reboque, etc.) o peso sem carga aumenta e, consequentemente, di-
minui a capacidade útil de acordo com as cargas máximas admitidas.
(***) Barras porta-bagagens da Lineaccessori Alfa Romeo, capacidade máxima: 50 kg.

1.9 JTDM8v
70❍
10❍
7,5
4,6
❑
2,3
6,0
1.9 JTDM16v
70❍
10❍
7,5
4,6
❑
2,3
6,0
2.4 JTDM
70❍
10❍
7,35
6,4
❑
2,8
6,0
1.9 JTS
70●
10●
8,15
5,4
■
2,3
6,0
2.2 JTS
70●
10●
8,15
5,4
■
2,3
6,0
3.2 JTS
69●
10●
10,3
5,4
■
2,8 (Õ)
6,0
266
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

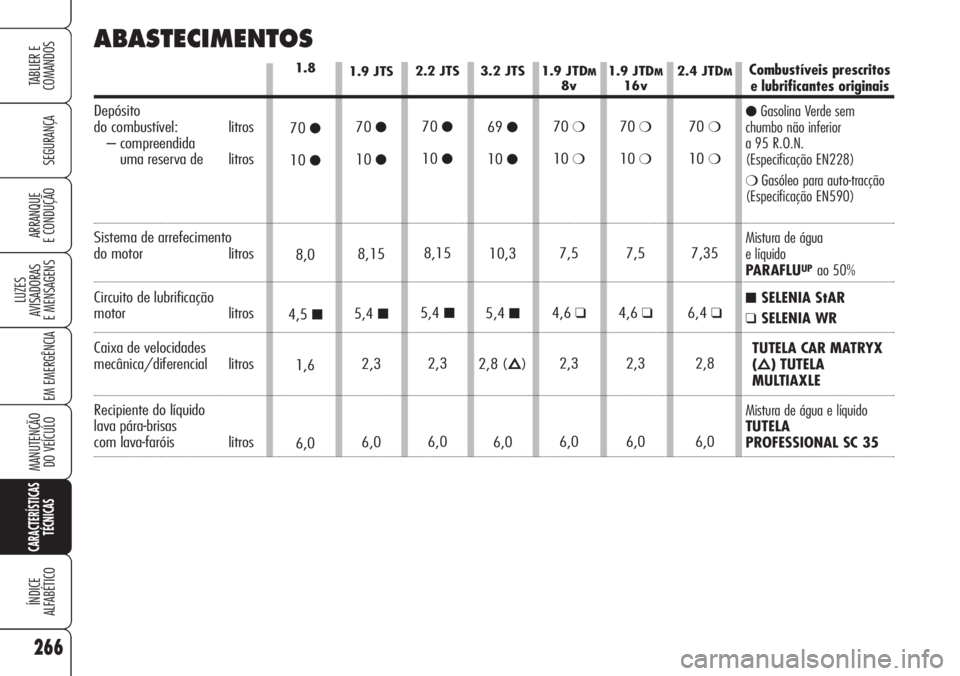

ABASTECIMENTOS
Combustíveis prescritos
e lubrificantes originais
●Gasolina Verde sem
chumbo não inferior
a 95 R.O.N.
(Especificação EN228)
❍Gasóleo para auto-tracção
(Especificação EN590)
Mistura de água
e líquido
PARAFLU
UPao 50%
■SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
(Õ) TUTELA
MULTIAXLE
Mistura de água e líquido
TUTELA
PROFESSIONAL SC 35
1.8
70●
10●
8,0
4,5
■
1,6
6,0
Depósito
do combustível: litros
– compreendida
uma reserva de litros
Sistema de arrefecimento do motor litros
Circuito de lubrificação
motor litros
Caixa de velocidades
mecânica/diferencial litros
Recipiente do líquido
lava pára-brisas
com lava-faróis litros

267
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

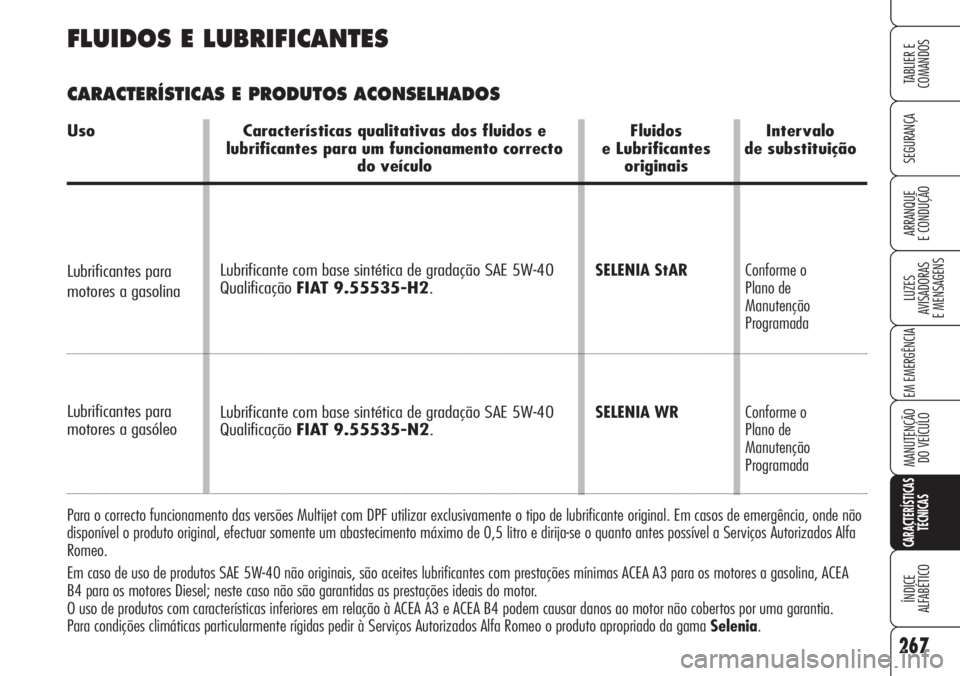

FLUIDOS E LUBRIFICANTES
CARACTERÍSTICAS E PRODUTOS ACONSELHADOS
Uso Características qualitativas dos fluidos e Fluidos Intervalo
lubrificantes para um funcionamento correcto e Lubrificantes de substituição
do veículo originais
Lubrificantes para
motores a gasolina
Lubrificantes para
motores a gasóleo
Lubrificante com base sintética de gradação SAE 5W-40
QualificaçãoFIAT 9.55535-H2.
Lubrificante com base sintética de gradação SAE 5W-40
QualificaçãoFIAT 9.55535-N2.SELENIA StAR
SELENIA WRConforme o
Plano de
Manutenção
Programada
Conforme o
Plano de
Manutenção
Programada
Para o correcto funcionamento das versões Multijet com DPF utilizar exclusivamente o tipo de lubrificante original. Em casos de emergência, onde não
disponível o produto original, efectuar somente um abastecimento máximo de 0,5 litro e dirija-se o quanto antes possível a Serviços Autorizados Alfa
Romeo.
Em caso de uso de produtos SAE 5W-40 não originais, são aceites lubrificantes com prestações mínimas ACEA A3 para os motores a gasolina, ACEA
B4 para os motores Diesel; neste caso não são garantidas as prestações ideais do motor.
O uso de produtos com características inferiores em relação à ACEA A3 e ACEA B4 podem causar danos ao motor não cobertos por uma garantia.
Para condições climáticas particularmente rígidas pedir à Serviços Autorizados Alfa Romeo o produto apropriado da gama Selenia.

268
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Lubrificante sintético de gradação SAE 75W-85
Supera as especificações API GL 4, FIAT 9.55550
Lubrificante sintético de gradação SAE 75W-90.
Supera as especificações API GL-5, ZF-TE ML 18
Lubrificante para transmissões automáticas.
Supera a especificação "ATF DEXRON III"
Massa a base de sabões de lítio com bissulfureto de molibdénio.
Massa a base de sabões de lítio. Consistência NLGI 0
Fluido sintético FMVSS n° 116, DOT 4, ISO 4925, SAE J-1704
CUNA NC 956-01
Protector com acção anti-congelante de cor vermelha a base de
glicol mono-etilénico inibido com formulação orgânica.
Supera as especificações CUNA NC 956-16, ASTM D 3306
Mistura de alcoóis e tensioactivos CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA
MULTIAXLE
TUTELA GI/E
TUTELA STAR 500
TUTELA
MRM ZERO
TUTELA TOP 4
PARAFLU
UP
TUTELA
PROFESSIONAL
SC 35Caixa de velocidades e
diferenciais mecânicos
Diferencial traseiro e
grupo de reenvio
(versão 3.2 JTS)
Direcção assistida
hidráulica
Junções homocinéticas
lado roda
Junções homocinéticas
lado diferencial
Comandos hidráulicos dos
travões e embraiagem
Circuitos de
arrefecimento.
Percentagem de uso 50%
até a –35° C
Não pode ser misturado
com produtos de
formulação diferente
Utilizar puro ou diluído
nos sistemas limpa/
lava pára-brisas
Líquido para travões
Líquido para o lava
pára-brisas/
lava-faróis
Uso Características qualitativas dos fluidos e Fluidos e Lubrificantes Aplicações
lubrificantes para um funcionamento correcto do veículo originais
Protector para
radiadores Lubrificantes
para a transmissão
do movimento
