Alfa Romeo 159 2008 Betriebsanleitung (in German)
Manufacturer: ALFA ROMEO, Model Year: 2008, Model line: 159, Model: Alfa Romeo 159 2008Pages: 303, PDF-Größe: 5.14 MB
Page 261 of 303
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
259
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

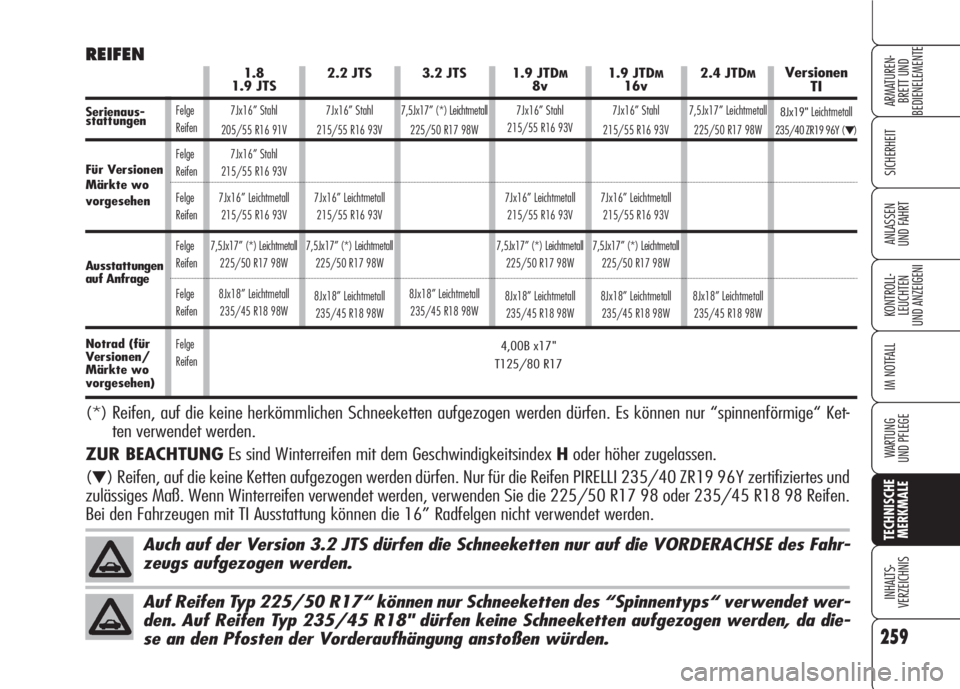

Auf Reifen Typ 225/50 R17“ können nur Schneeketten des “Spinnentyps“ verwendet wer-
den. Auf Reifen Typ 235/45 R18" dürfen keine Schneeketten aufgezogen werden, da die-
se an den Pfosten der Vorderaufhängung anstoßen würden.Auch auf der Version 3.2 JTS dürfen die Schneeketten nur auf die VORDERACHSE des Fahr-
zeugs aufgezogen werden.
4,00B x17"
T125/80 R17
REIFEN
3.2 JTS
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
1.8
1.9 JTS
7Jx16” Stahl
205/55 R16 91V
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
2.2 JTS
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
1.9 JTDM8v
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
1.9 JTDM16v
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
2.4 JTDM
7,5Jx17” Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
(*) Reifen, auf die keine herkömmlichen Schneeketten aufgezogen werden dürfen. Es können nur “spinnenförmige“ Ket-
ten verwendet werden.
ZUR BEACHTUNGEs sind Winterreifen mit dem Geschwindigkeitsindex Hoder höher zugelassen.
(
▼) Reifen, auf die keine Ketten aufgezogen werden dürfen. Nur für die Reifen PIRELLI 235/40 ZR19 96Y zertifiziertes und
zulässiges Maß. Wenn Winterreifen verwendet werden, verwenden Sie die 225/50 R17 98 oder 235/45 R18 98 Reifen.
Bei den Fahrzeugen mit TI Ausstattung können die 16” Radfelgen nicht verwendet werden.
Versionen
TI
8Jx19"Leichtmetall
235/40 ZR19 96Y (▼)
Serienaus-stattungen
Für Versionen
Märkte wo
vorgesehen
Ausstattungenauf Anfrage
Notrad (für
Versionen/
Märkte wo
vorgesehen)
Page 262 of 303
260
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

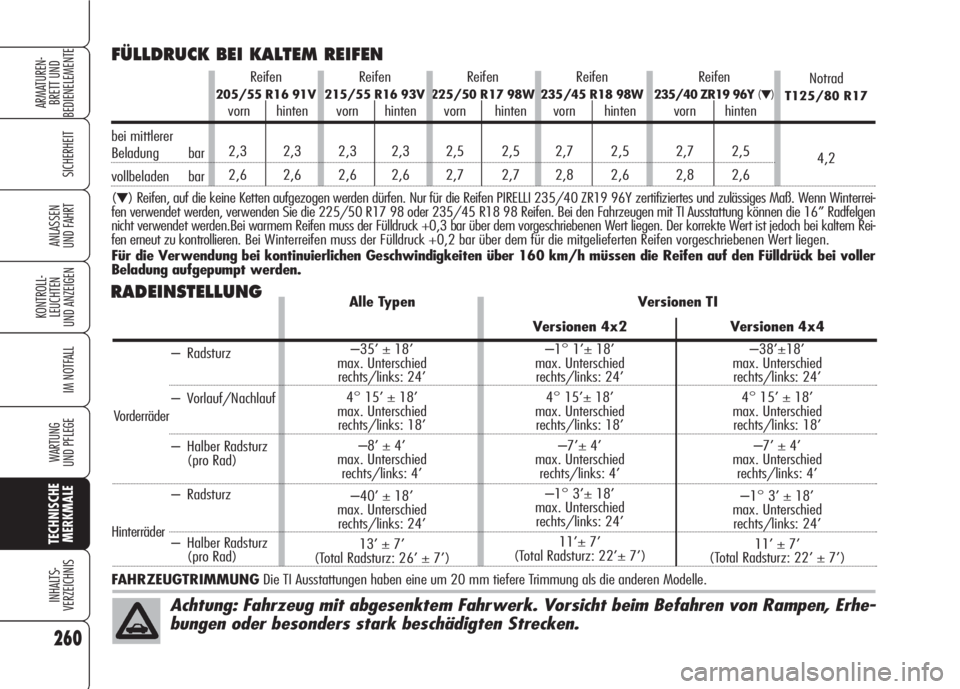

FÜLLDRUCK BEI KALTEM REIFEN
(▼) Reifen, auf die keine Ketten aufgezogen werden dürfen. Nur für die Reifen PIRELLI 235/40 ZR19 96Y zertifiziertes und zulässiges Maß. Wenn Winterrei-
fen verwendet werden, verwenden Sie die 225/50 R17 98 oder 235/45 R18 98 Reifen. Bei den Fahrzeugen mit TI Ausstattung können die 16” Radfelgen
nicht verwendet werden.Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem Rei-
fen erneut zu kontrollieren. Bei Winterreifen muss der Fülldruck +0,2 bar über dem für die mitgelieferten Reifen vorgeschriebenen Wert liegen.
Für die Verwendung bei kontinuierlichen Geschwindigkeiten über 160 km/h müssen die Reifen auf den Fülldrück bei voller
Beladung aufgepumpt werden.
RADEINSTELLUNG
Reifen
205/55 R16 91V
vorn hinten
2,3 2,3
2,6 2,6Reifen
215/55 R16 93V
vorn hinten
2,3 2,3
2,6 2,6Reifen
225/50 R17 98W
vorn hinten
2,5 2,5
2,7 2,7Reifen
235/45 R18 98W
vorn hinten
2,7 2,5
2,8 2,6Reifen
235/40 ZR19 96Y (▼)
vorn hinten
2,7 2,5
2,8 2,6Notrad
T125/80 R17
4,2
Alle Typen
–35’ ± 18’
max. Unterschied
rechts/links: 24’
4° 15’ ± 18’
max. Unterschied
rechts/links: 18’
–8’ ± 4’
max. Unterschied
rechts/links: 4’
–40’ ± 18’
max. Unterschied
rechts/links: 24’
13’ ± 7’
(Total Radsturz: 26’ ± 7’)Versionen 4x2
–1° 1’± 18’
max. Unterschied
rechts/links: 24’
4° 15’± 18’
max. Unterschied
rechts/links: 18’
–7’± 4’
max. Unterschied
rechts/links: 4’
–1° 3’± 18’
max. Unterschied
rechts/links: 24’
11’± 7’
(Total Radsturz: 22’± 7’)Versionen 4x4
–38’±18’
max. Unterschied
rechts/links: 24’
4° 15’ ± 18’
max. Unterschied
rechts/links: 18’
–7’ ± 4’
max. Unterschied
rechts/links: 4’
–1° 3’ ± 18’
max. Unterschied
rechts/links: 24’
11’ ± 7’
(Total Radsturz: 22’ ± 7’)Versionen TI
Vorderräder
Hinterräder
– Radsturz
– Vorlauf/Nachlauf
– Halber Radsturz
(pro Rad)
– Radsturz
– Halber Radsturz (pro Rad)
FAHRZEUGTRIMMUNGDie TI Ausstattungen haben eine um 20 mm tiefere Trimmung als die anderen Modelle.
Achtung: Fahrzeug mit abgesenktem Fahrwerk. Vorsicht beim Befahren von Rampen, Erhe-
bungen oder besonders stark beschädigten Strecken.
bei mittlerer
Beladung bar
vollbeladen bar
Page 263 of 303
261
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Versionen A B C D E F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)

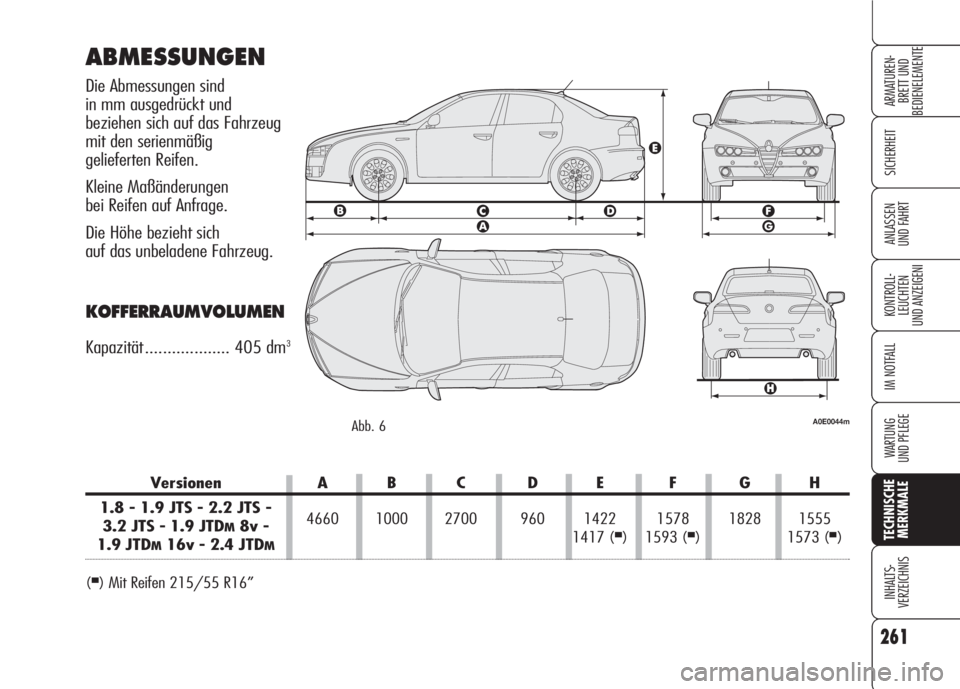

ABMESSUNGEN
Die Abmessungen sind
in mm ausgedrückt und
beziehen sich auf das Fahrzeug
mit den serienmäßig
gelieferten Reifen.
Kleine Maßänderungen
bei Reifen auf Anfrage.
Die Höhe bezieht sich
auf das unbeladene Fahrzeug.
KOFFERRAUMVOLUMEN
Kapazität ................... 405 dm3
(■) Mit Reifen 215/55 R16”
A0E0044mAbb. 6
Page 264 of 303
262
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

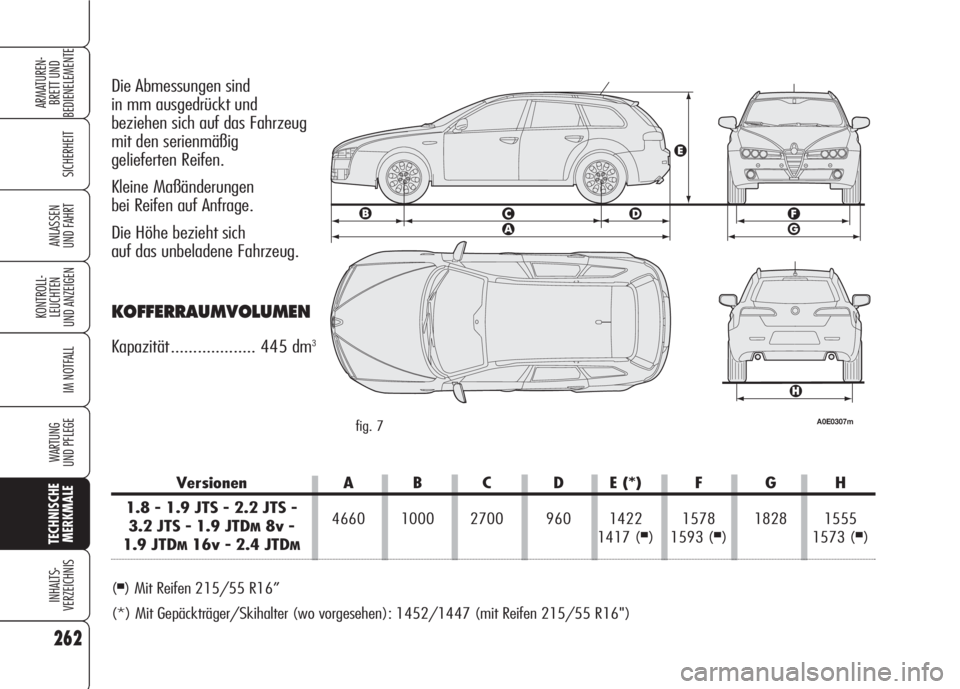

Die Abmessungen sind
in mm ausgedrückt und
beziehen sich auf das Fahrzeug
mit den serienmäßig
gelieferten Reifen.
Kleine Maßänderungen
bei Reifen auf Anfrage.
Die Höhe bezieht sich
auf das unbeladene Fahrzeug.
KOFFERRAUMVOLUMEN
Kapazität ................... 445 dm3
A0E0307mfig. 7
Versionen A B C D E (*) F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)
(
■) Mit Reifen 215/55 R16”
(*) Mit Gepäckträger/Skihalter (wo vorgesehen): 1452/1447 (mit Reifen 215/55 R16")
Page 265 of 303
263
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
FAHRLEISTUNGEN
LIMOUSINEHöchstgeschwindigkeit Beschleunigung Kilometer aus dem Stand
von 0-100 km/h
km/h Sek. Sek.
1.8206 10,2 31,3
1.9 JTS212 9,7 30,7
2.2 JTS222 8,8 29,6
3.2 JTS 240 7,0 27,5
1.9 JTDM8v191 11,0 32,8
1.9 JTDM16v210 9,4 30,8
2.4 JTDM200 PS228 8,4 29,2
2.4 JTDM210 PS 4x4226 – –
SPORTWAGONHöchstgeschwindigkeit Beschleunigung Kilometer aus dem Stand
von 0-100 km/h
km/h Sek. Sek.
1.8204 10,4 31,5
1.9 JTS210 9,9 31,3
2.2 JTS220 9,0 30,3
3.2 JTS 237 7,2 27,9
1.9 JTDM8v190 11,2 33,3
1.9 JTDM16v208 9,6 31,3
2.4 JTDM200 PS226 8,6 29,7
2.4 JTDM210 PS 4x4224 – –
Page 266 of 303
2.2 JTS
1490
1200
1100
2010
520
1500
75
50
1.9 JTDM8v
1525
1200
1100
2045
520
1500
75
50
1.9 JTDM16v
1535
1200
1100
2055
520
1500
75
50
2.4 JTDM
200 PS
1630
1300
1100
2150
520
1500
75
50
1.9 JTS
1480
1200
1100
2000
520
1500
75
50
3.2 JTS
1680
1300
1100
2200
520
1700
75
50
1.8
1430
1200
1100
1950
520
1400
75
50
264
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

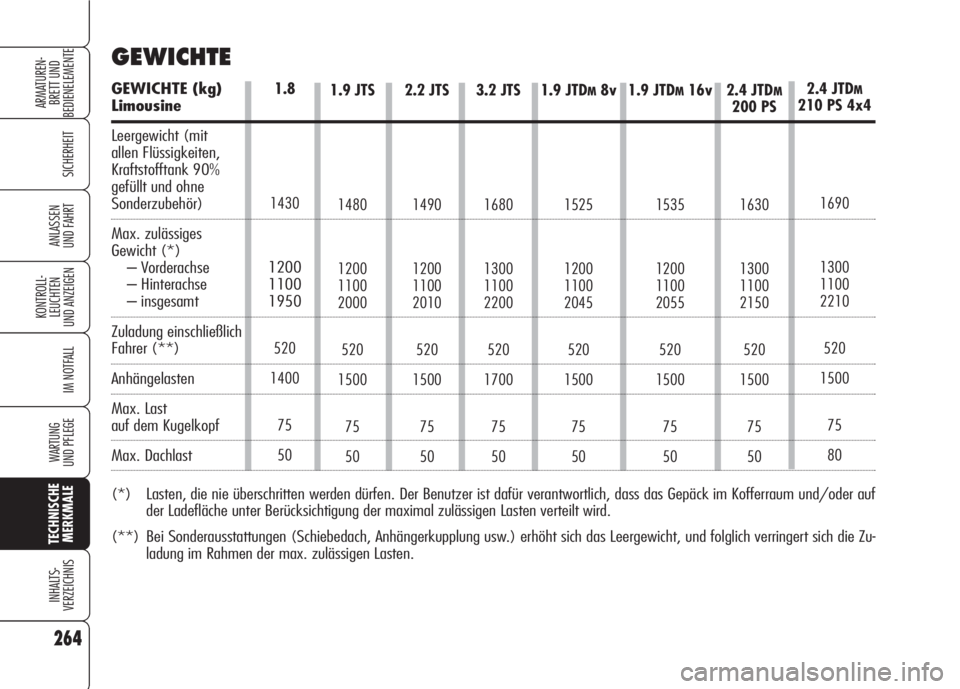

GEWICHTE
2.4 JTDM
210 PS 4x4
1690
1300
1100
2210
520
1500
75
80
GEWICHTE (kg)
Limousine
Leergewicht (mit
allen Flüssigkeiten,
Kraftstofftank 90%
gefüllt und ohne
Sonderzubehör)
Max. zulässiges
Gewicht (*)
– Vorderachse
– Hinterachse
– insgesamt
Zuladung einschließlich
Fahrer (**)
Anhängelasten
Max. Last
auf dem Kugelkopf
Max. Dachlast
(*) Lasten, die nie überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Kofferraum und/oder auf
der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
(**) Bei Sonderausstattungen (Schiebedach, Anhängerkupplung usw.) erhöht sich das Leergewicht, und folglich verringert sich die Zu-
ladung im Rahmen der max. zulässigen Lasten.
Page 267 of 303
265
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
1.9 JTS
1530
1200
1100
2050
520
1500
75
80
2.2 JTS
1540
1200
1100
2060
520
1500
75
80
3.2 JTS
1730
1300
1100
2250
520
1800
75
80
1.9 JTDM8v
1575
1200
1100
2095
520
1500
75
80
1.9 JTDM16v
1585
1200
1100
2105
520
1500
75
80
2.4 JTDM
200 PS
1680
1300
1100
2200
520
1500
75
80
1.8
1480
1200
1100
2000
520
1400
75
80
2.4 JTDM
210 PS 4x4
1740
1300
1100
2280
520
1500
75
80

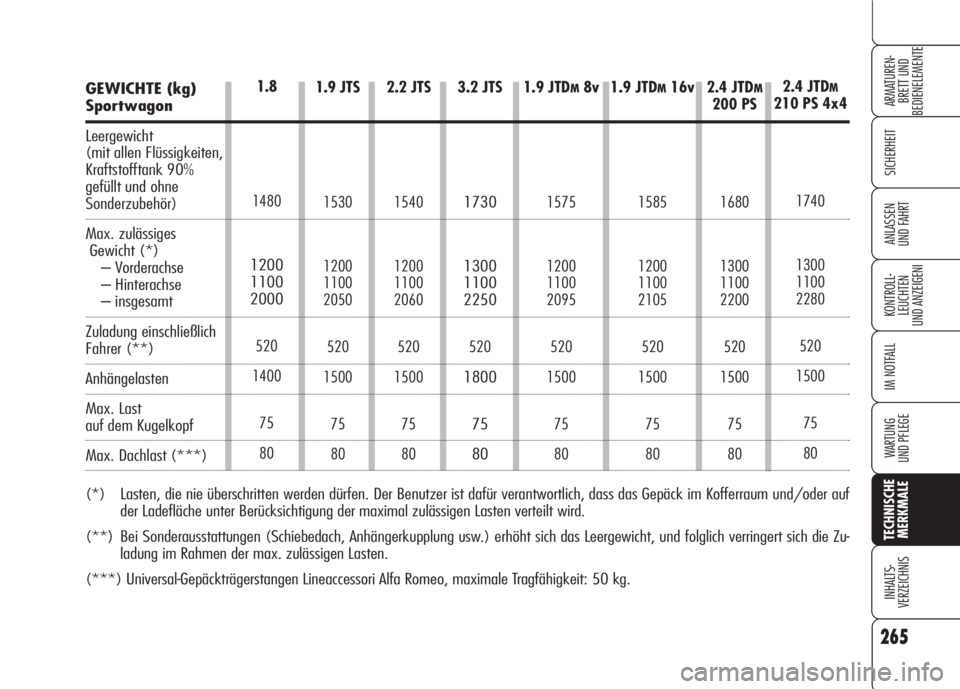

GEWICHTE (kg)
Sportwagon
Leergewicht
(mit allen Flüssigkeiten,
Kraftstofftank 90%
gefüllt und ohne
Sonderzubehör)
Max. zulässiges
Gewicht (*)
– Vorderachse
– Hinterachse
– insgesamt
Zuladung einschließlich
Fahrer (**)
Anhängelasten
Max. Last
auf dem Kugelkopf
Max. Dachlast (***)
(*) Lasten, die nie überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Kofferraum und/oder auf
der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
(**) Bei Sonderausstattungen (Schiebedach, Anhängerkupplung usw.) erhöht sich das Leergewicht, und folglich verringert sich die Zu-
ladung im Rahmen der max. zulässigen Lasten.
(***) Universal-Gepäckträgerstangen Lineaccessori Alfa Romeo, maximale Tragfähigkeit: 50 kg.
Page 268 of 303
1.9 JTDM8v
70❍
10❍
7,5
4,6
❑
2,3
6,0
1.9 JTDM16v
70❍
10❍
7,5
4,6
❑
2,3
6,0
2.4 JTDM
70❍
10❍
7,35
6,4
❑
2,8
6,0
1.9 JTS
70●
10●
8,15
5,4
■
2,3
6,0
2.2 JTS
70●
10●
8,15
5,4
■
2,3
6,0
3.2 JTS
2.4 JTDM210 PS
4x4
67●
10●
10,3
5,4
■
2,8 (Õ)
6,0
266
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

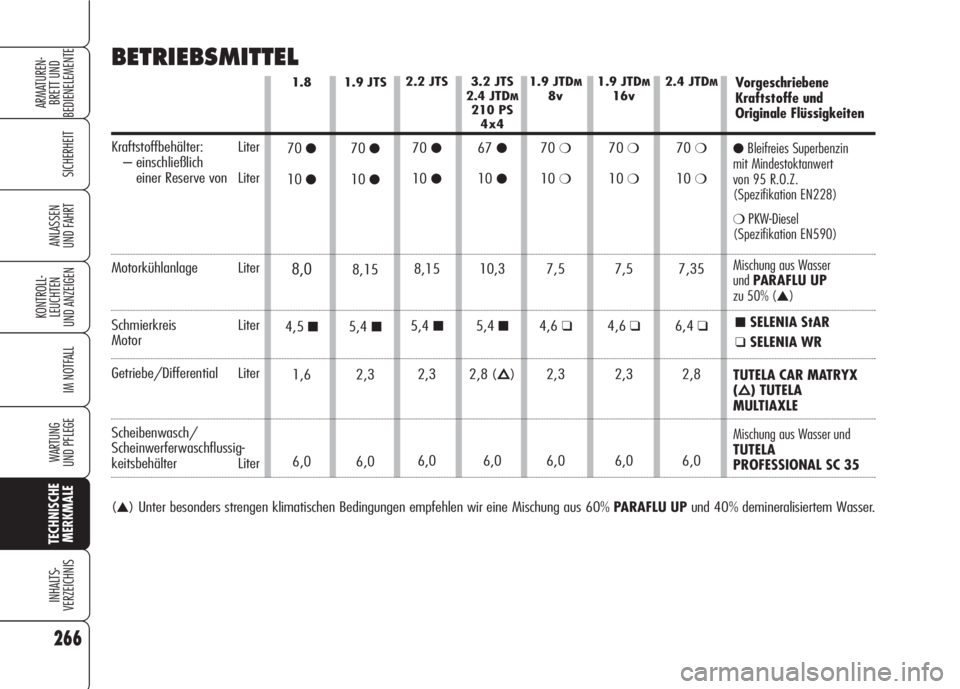

BETRIEBSMITTEL
Vorgeschriebene
Kraftstoffe und
Originale Flüssigkeiten
●Bleifreies Superbenzin
mit Mindestoktanwert
von 95 R.O.Z.
(Spezifikation EN228)
❍PKW-Diesel
(Spezifikation EN590)
Mischung aus Wasser
undPARAFLU UP
zu 50% (
▲)
■SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
(Õ) TUTELA
MULTIAXLE
Mischung aus Wasser und
TUTELA
PROFESSIONAL SC 35
1.8
70●
10●
8,0
4,5■
1,6
6,0
(▲) Unter besonders strengen klimatischen Bedingungen empfehlen wir eine Mischung aus 60% PARAFLU UPund 40% demineralisiertem Wasser.
Kraftstoffbehälter: Liter
– einschließlich
einer Reserve von Liter
Motorkühlanlage Liter
Schmierkreis LiterMotor
Getriebe/Differential Liter
Scheibenwasch/
Scheinwerferwaschflussig-
keitsbehälter Liter
Page 269 of 303
267
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

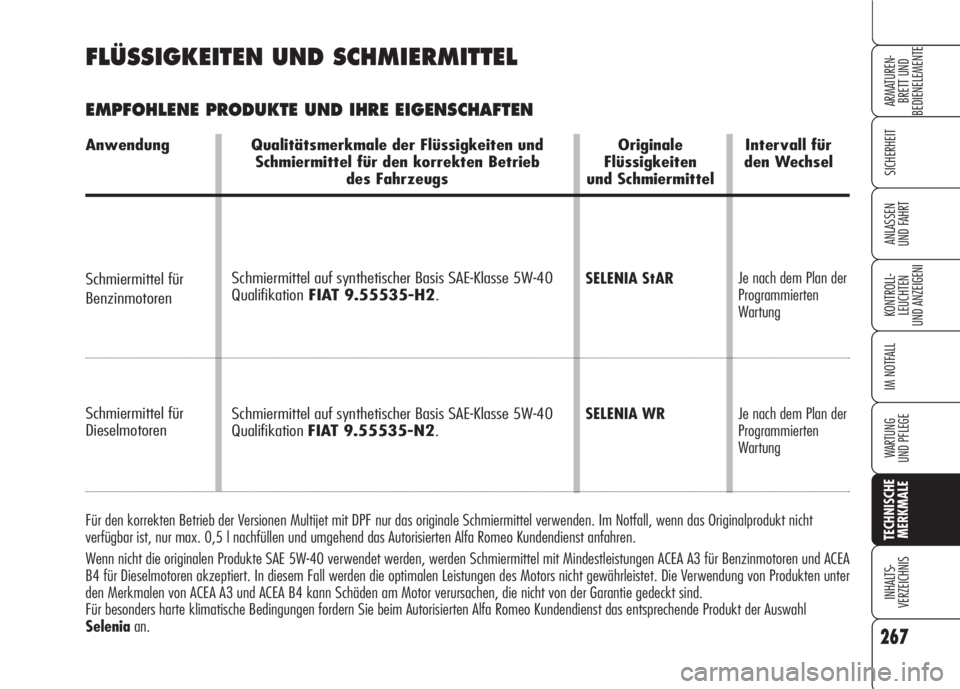

FLÜSSIGKEITEN UND SCHMIERMITTEL
EMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTEN
Anwendung Qualitätsmerkmale der Flüssigkeiten und Originale Intervall für
Schmiermittel für den korrekten Betrieb Flüssigkeiten den Wechsel
des Fahrzeugs und Schmiermittel
Schmiermittel für
Benzinmotoren
Schmiermittel für
Dieselmotoren
Schmiermittel auf synthetischer Basis SAE-Klasse 5W-40
QualifikationFIAT 9.55535-H2.
Schmiermittel auf synthetischer Basis SAE-Klasse 5W-40
QualifikationFIAT 9.55535-N2.SELENIA StAR
SELENIA WRJe nach dem Plan der
Programmierten
Wartung
Je nach dem Plan der
Programmierten
Wartung
Für den korrekten Betrieb der Versionen Multijet mit DPF nur das originale Schmiermittel verwenden. Im Notfall, wenn das Originalprodukt nicht
verfügbar ist, nur max. 0,5 l nachfüllen und umgehend das Autorisierten Alfa Romeo Kundendienst anfahren.
Wenn nicht die originalen Produkte SAE 5W-40 verwendet werden, werden Schmiermittel mit Mindestleistungen ACEA A3 für Benzinmotoren und ACEA
B4 für Dieselmotoren akzeptiert. In diesem Fall werden die optimalen Leistungen des Motors nicht gewährleistet. Die Verwendung von Produkten unter
den Merkmalen von ACEA A3 und ACEA B4 kann Schäden am Motor verursachen, die nicht von der Garantie gedeckt sind.
Für besonders harte klimatische Bedingungen fordern Sie beim Autorisierten Alfa Romeo Kundendienst das entsprechende Produkt der Auswahl
Seleniaan.
Page 270 of 303
268
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Getriebeöl auf synthetischer Basis SAE-Klasse 75W-85
Übertrifft die Spezifikationen API GL 4, FIAT 9.55550
Synthetisches Schmiermittel SAE-Klasse 75W-90.
Übertrifft die Spezifikation API GL-5, ZF-TE ML 18
Schmiermittel für Automatikgetriebe.
Übertrifft die Spezifikationen "ATF DEXRON III"
Molybdän-Disulfidfett widerstandsfähig gegen hohe
Temperaturen, speziell geeignet für homokinetische
Kugelkupplungen (Radseite und Getriebeseite)
Fett für erhöhte Temperaturen und niedrigem
Reibungskoeffizienten für homokinetische Kupplungen auf
der Differenzialseite
Synthetikflüssigkeit FMVSS Nr. 116, DOT 4, ISO 4925,
SAE J-1704 CUNA NC 956-01
Rotes Schutzmittel mit Frostschutzeigenschaften auf Glykolbasis
mit inhibiertem Monoäthyl mit organischer Formulation.
Übertrifft die Spezifikationen CUNA NC 956-16, ASTM D 3306
Mischung aus Alkohol und Tensiden CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA
MULTIAXLE
TUTELA GI/E
TUTELA ALL STAR
TUTELA
STAR 700
TUTELA TOP 4
PARAFLU UP
TUTELA
PROFESSIONAL
SC 35Getriebe und Differential
Hinteres Differential und
Vorgelegegruppe
(Version 3.2 JTS)
Hydraulische
Servolenkung
Homokinetisches Gelenk
auf der Radseite
Homokinetische Getriebe
Differentialseite
Hydraulische Brems- und
Kupplungssteuerung
Kühlkreise Prozentsatz der
Anwendung: 50%
destilliertes Wasser 50%
PARAFLU UP (❏)
Unverdünnt oder
verdünnt in den
Scheibenwaschanlagen
verwenden
Produkte für
Bremsen
Scheibenwasch-/
Scheinwerferwasch-
flüssigkeit
Anwendung Qualitätsmerkmale der Flüssigkeiten und Schmiermittel Originale Flüssigkeiten Schmiermittel
Anwendungsbereich für den korrekten Betrieb des Fahrzeugs und Schmiermittel
Schutzmittel für
Kühler Schmiermittel
für die
Kraftübertragung
(❏) Unter besonders strengen klimatischen Bedingungen empfehlen wir eine Mischung aus 60% PARAFLU UPund 40% demineralisiertem Wasser.
