ALFA 159 SPORTWAGON
A0E0274mAbb. 10
Kein Zubehör mit einer
Stromaufnahme, die
über der angegebenen
max. Stromaufnahme liegt, an
der Steckdose anschließen. Eine
lang andauernde Stromaufnah-
me kann die Batterie entladen
und das darauf folgende Anlas-
sen des Motors verhindern.

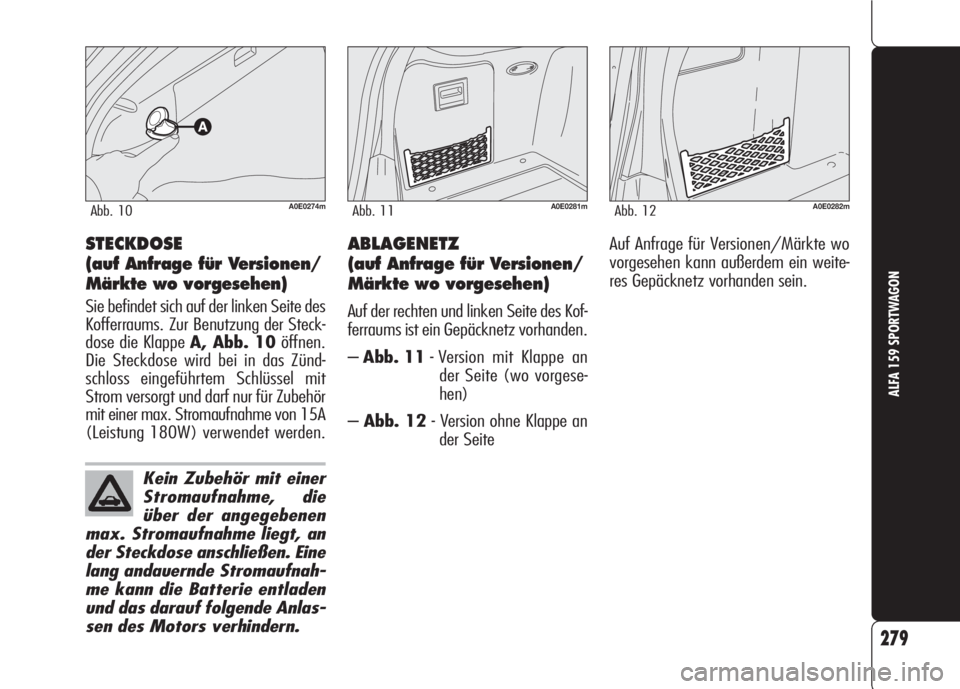

STECKDOSE
(auf Anfrage für Versionen/
Märkte wo vorgesehen)
Sie befindet sich auf der linken Seite des
Kofferraums. Zur Benutzung der Steck-
dose die Klappe A, Abb. 10öffnen.
Die Steckdose wird bei in das Zünd-
schloss eingeführtem Schlüssel mit
Strom versorgt und darf nur für Zubehör
mit einer max. Stromaufnahme von 15A
(Leistung 180W) verwendet werden.
A0E0281mAbb. 11 A0E0282mAbb. 12
ABLAGENETZ
(auf Anfrage für Versionen/
Märkte wo vorgesehen)
Auf der rechten und linken Seite des Kof-
ferraums ist ein Gepäcknetz vorhanden.
–Abb. 11- Version mit Klappe an
der Seite (wo vorgese-
hen)
–Abb. 12- Version ohne Klappe an
der SeiteAuf Anfrage für Versionen/Märkte wo
vorgesehen kann außerdem ein weite-
res Gepäcknetz vorhanden sein.
Page 282 of 303

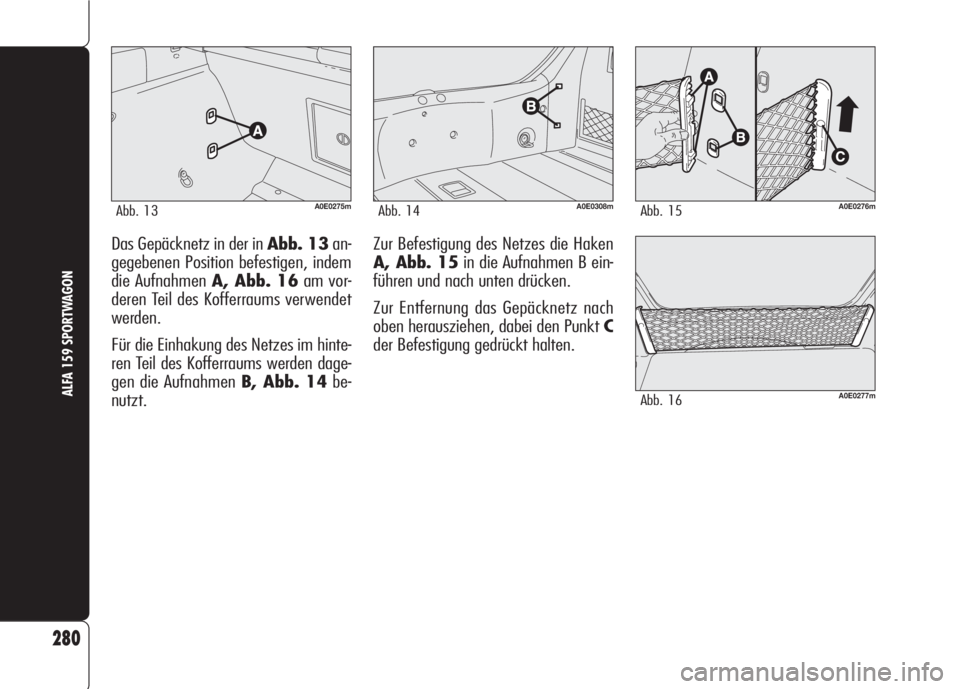

Das Gepäcknetz in der in Abb. 13an-
gegebenen Position befestigen, indem
die Aufnahmen A, Abb. 16am vor-
deren Teil des Kofferraums verwendet
werden.
Für die Einhakung des Netzes im hinte-
ren Teil des Kofferraums werden dage-
gen die Aufnahmen B, Abb. 14be-
nutzt.
280
ALFA 159 SPORTWAGON
A0E0275mAbb. 13A0E0276mAbb. 15
A0E0277mAbb. 16
A0E0308mAbb. 14
Zur Befestigung des Netzes die Haken
A, Abb. 15in die Aufnahmen B ein-
führen und nach unten drücken.
Zur Entfernung das Gepäcknetz nach
oben herausziehen, dabei den Punkt C
der Befestigung gedrückt halten.
Page 283 of 303
281
ALFA 159 SPORTWAGON
ABDECKPLANE DER
GEPÄCKSTÜCKE

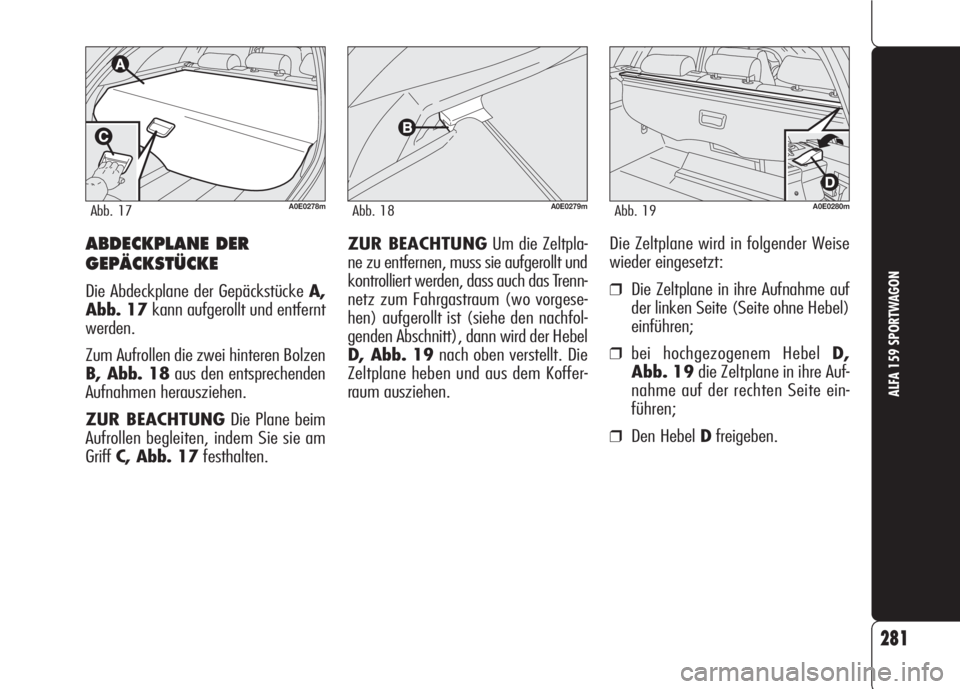

Die Abdeckplane der Gepäckstücke A,
Abb. 17kann aufgerollt und entfernt
werden.
Zum Aufrollen die zwei hinteren Bolzen
B, Abb. 18aus den entsprechenden
Aufnahmen herausziehen.
ZUR BEACHTUNGDie Plane beim
Aufrollen begleiten, indem Sie sie am
GriffC, Abb. 17festhalten.
A0E0278mAbb. 17A0E0279mAbb. 18A0E0280mAbb. 19
Die Zeltplane wird in folgender Weise
wieder eingesetzt:
❒Die Zeltplane in ihre Aufnahme auf
der linken Seite (Seite ohne Hebel)
einführen;
❒bei hochgezogenem Hebel D,
Abb. 19die Zeltplane in ihre Auf-
nahme auf der rechten Seite ein-
führen;
❒Den Hebel Dfreigeben. ZUR BEACHTUNGUm die Zeltpla-
ne zu entfernen, muss sie aufgerollt und
kontrolliert werden, dass auch das Trenn-
netz zum Fahrgastraum (wo vorgese-
hen) aufgerollt ist (siehe den nachfol-
genden Abschnitt), dann wird der Hebel
D, Abb. 19nach oben verstellt. Die
Zeltplane heben und aus dem Koffer-
raum ausziehen.
Page 284 of 303
PLANE MIT OBEREM
TRENNUNGSNETZ DES
FAHRGASTRAUMS
(wo vorgesehen)
Auf einigen Versionen ist außer der Ab-
deckplane der Gepäckstücke auch ein
oberes Trennungsnetz des Fahrga-
straumsAbb. 20vorhanden.
Das Trennnetz zwischen Fahrgastraum
und Kofferraum befindet sich in einem
spezifischen Stab.
A0E0283mAbb. 20A0E0287mAbb. 21
A0E0288mAbb. 22

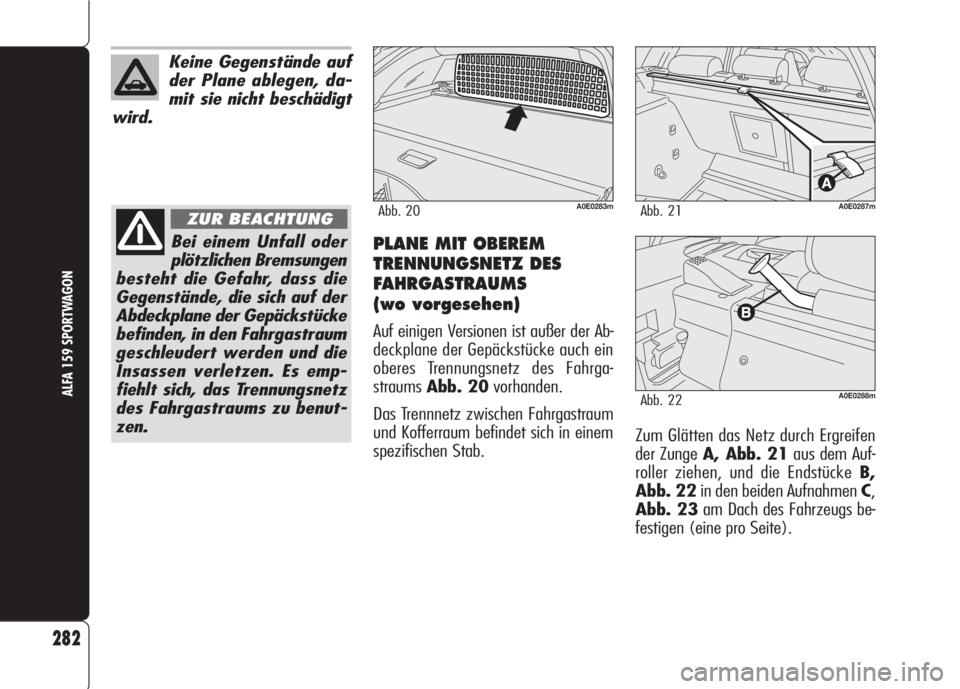

Zum Glätten das Netz durch Ergreifen
der Zunge A, Abb. 21aus dem Auf-
roller ziehen, und die Endstücke B,
Abb. 22in den beiden Aufnahmen C,
Abb. 23am Dach des Fahrzeugs be-
festigen (eine pro Seite).
282
ALFA 159 SPORTWAGON
Keine Gegenstände auf
der Plane ablegen, da-
mit sie nicht beschädigt
wird.
Bei einem Unfall oder
plötzlichen Bremsungen
besteht die Gefahr, dass die
Gegenstände, die sich auf der
Abdeckplane der Gepäckstücke
befinden, in den Fahrgastraum
geschleudert werden und die
Insassen verletzen. Es emp-
fiehlt sich, das Trennungsnetz
des Fahrgastraums zu benut-
zen.
ZUR BEACHTUNG
Page 285 of 303
AUTORADIO
CD-Changer (wo vorgesehen)
Bei einigen Versionen befindet sich
hinter der rechten Klappe des Koffer-
raums ein CD-Changer für 10 CD (sie-
heAbb. 25).
Verstärker (wo vorgesehen)
Auf den Versionen, die mit dem Audio-
system Hi-Fi-Bose ausgestattet sind, ist
außerdem hinter der linken Gepäckraum-
klappe ein Verstärker vorhanden.
283
ALFA 159 SPORTWAGON
Um das Netz wieder aufzurollen, die
EndstückeB, Abb. 22aus den Auf-
nahmenC, Abb. 23lösen und beim
Aufrollen begleiten.
A0E0291mAbb. 24A0E0284mAbb. 23A0E0305mAbb. 25

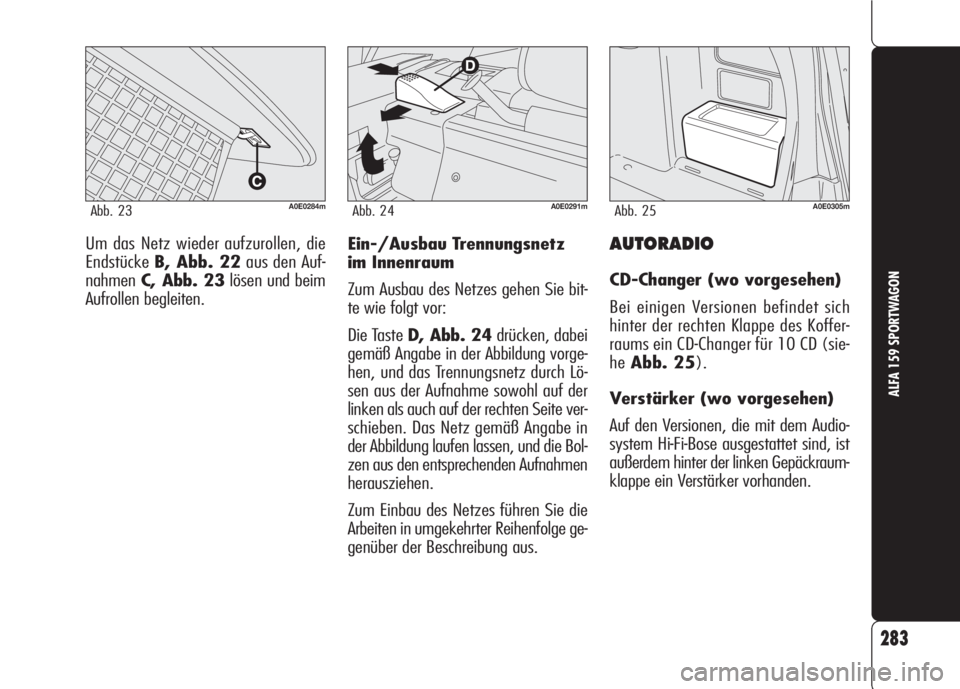

Ein-/Ausbau Trennungsnetz
im Innenraum
Zum Ausbau des Netzes gehen Sie bit-
te wie folgt vor:
Die Taste D, Abb. 24drücken, dabei
gemäß Angabe in der Abbildung vorge-
hen, und das Trennungsnetz durch Lö-
sen aus der Aufnahme sowohl auf der
linken als auch auf der rechten Seite ver-
schieben. Das Netz gemäß Angabe in
der Abbildung laufen lassen, und die Bol-
zen aus den entsprechenden Aufnahmen
herausziehen.
Zum Einbau des Netzes führen Sie die
Arbeiten in umgekehrter Reihenfolge ge-
genüber der Beschreibung aus.
Page 286 of 303
284
ALFA 159 SPORTWAGON
A0E0286mAbb. 27
GEPÄCKTRÄGER/
SKIHALTER
(auf Anfrage für Versionen/
Märkte wo vorgesehen)
Das Fahrzeug kann mit zwei Längsträ-
gern Abb. 27ausgestattet sein, die
mit dem spezifischen Zubehör für den
Transport verschiedener Gegenstände be-
nutzt werden können (z. B. Ski, Surf-
bretter usw..).
ZUR BEACHTUNGDie zulässigen
Höchstlasten (siehe Kapitel “Technische
Merkmale”) dürfen nicht überschritten
werden.
NOTÖFFNUNG DES
TANKVERSCHLUSSES
Bei einer Störung gehen Sie zur Öffnung
des Tankverschlusses folgendermaßen
vor:

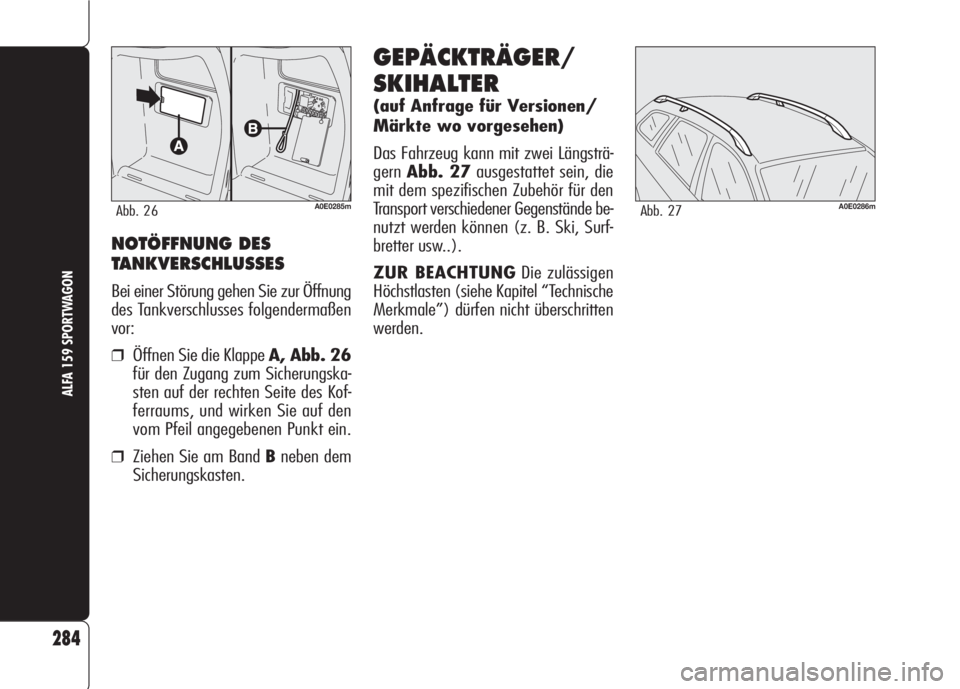

❒Öffnen Sie die Klappe A, Abb. 26
für den Zugang zum Sicherungska-
sten auf der rechten Seite des Kof-
ferraums, und wirken Sie auf den
vom Pfeil angegebenen Punkt ein.
❒Ziehen Sie am Band Bneben dem
Sicherungskasten.
A0E0285mAbb. 26
Page 287 of 303
285
ALFA 159 SPORTWAGON
Eine gemischte Montage der normalen
Kindersitze und der „Isofix Universal-Sit-
ze“ ist möglich. Es wird daran erinnert,
dass im Falle der Kindersitze Isofix Uni-
versal alle mit dem Schriftzug ECE
R44/03 „Isofix Universal“ zugelasse-
nen Sitze verwendet werden können.

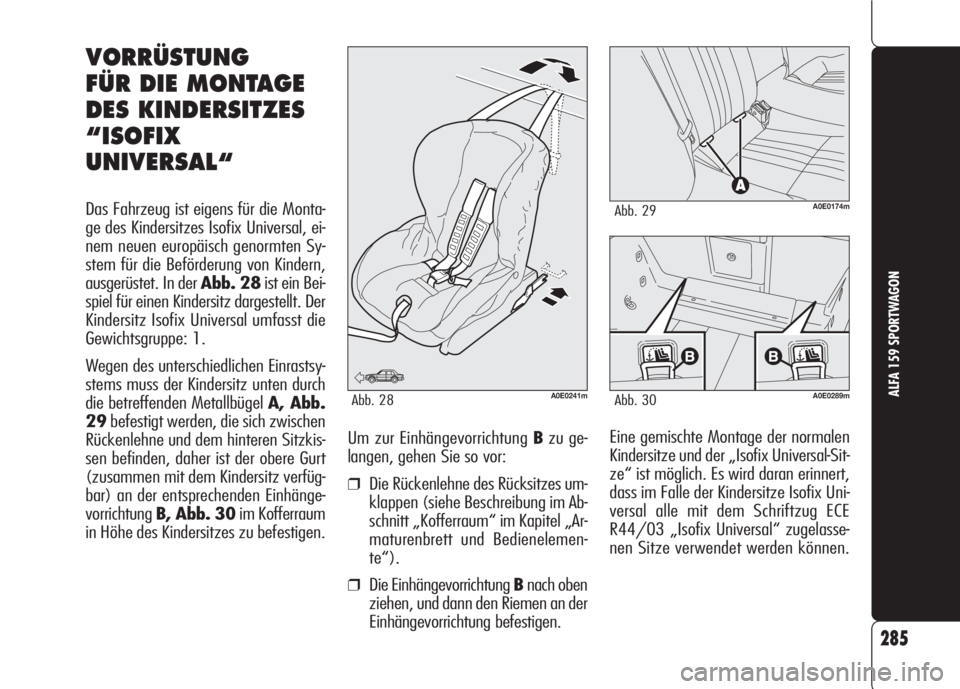

VORRÜSTUNG
FÜR DIE MONTAGE
DES KINDERSITZES
“ISOFIX
UNIVERSAL“
Das Fahrzeug ist eigens für die Monta-
ge des Kindersitzes Isofix Universal, ei-
nem neuen europäisch genormten Sy-
stem für die Beförderung von Kindern,
ausgerüstet. In der Abb. 28ist ein Bei-
spiel für einen Kindersitz dargestellt. Der
Kindersitz Isofix Universal umfasst die
Gewichtsgruppe: 1.
Wegen des unterschiedlichen Einrastsy-
stems muss der Kindersitz unten durch
die betreffenden Metallbügel A, Abb.
29befestigt werden, die sich zwischen
Rückenlehne und dem hinteren Sitzkis-
sen befinden, daher ist der obere Gurt
(zusammen mit dem Kindersitz verfüg-
bar) an der entsprechenden Einhänge-
vorrichtung B, Abb. 30im Kofferraum
in Höhe des Kindersitzes zu befestigen.Um zur Einhängevorrichtung Bzu ge-
langen, gehen Sie so vor:
❒Die Rückenlehne des Rücksitzes um-
klappen (siehe Beschreibung im Ab-
schnitt „Kofferraum“ im Kapitel „Ar-
maturenbrett und Bedienelemen-
te“).
❒Die Einhängevorrichtung Bnach oben
ziehen, und dann den Riemen an der
Einhängevorrichtung befestigen.
A0E0174mAbb. 29
A0E0289mAbb. 30
Abb. 28A0E0241m
Page 288 of 303
❒Die Lampenhaltergruppe durch Ein-
wirkung auf die Haltezungen B,
Abb. 32herausziehen.
286
ALFA 159 SPORTWAGON
AUSWECHSELN DER
GLÜHLAMPE BEI
EINEM AUSSENLICHT
Für Typ und Leistung der Lampen siehe
den Abschnitt “Auswechseln einer
Glühlampe“ im Kapitel “Im Notfall“.
ZUR BEACHTUNGVor dem Aus-
wechseln einer Glühlampe lesen Sie die
Hinweise und Vorsichtsmaßnahmen im
Kapitel “Im Notfall“.
HINTERE LEUCHTGRUPPE
Rückfahrlicht/
Nebelschlussleuchte
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Den Kofferraum öffnen.

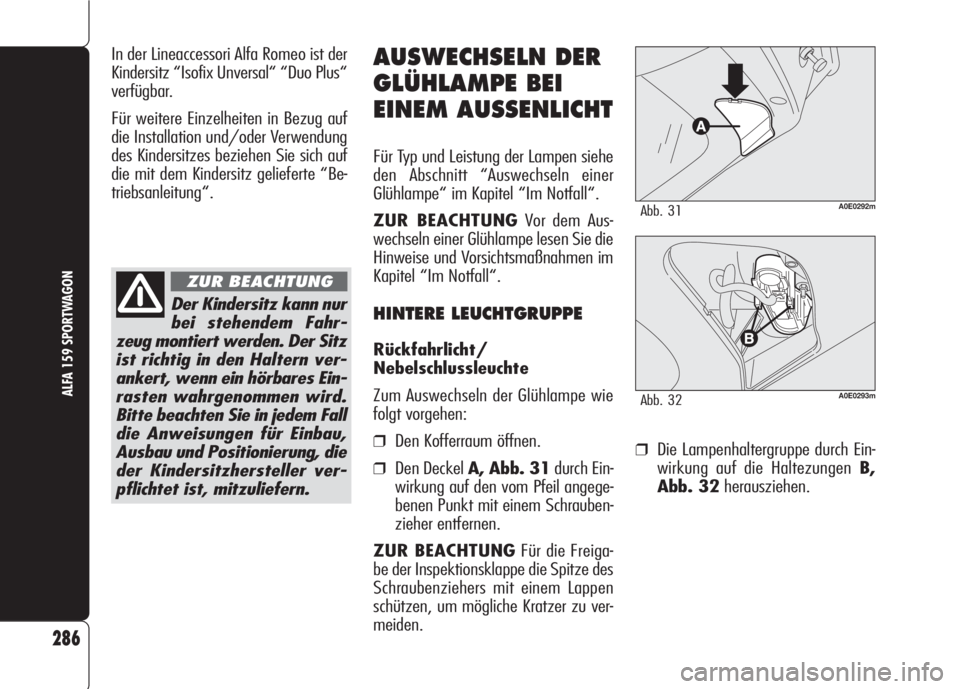

❒Den Deckel A, Abb. 31durch Ein-
wirkung auf den vom Pfeil angege-
benen Punkt mit einem Schrauben-
zieher entfernen.
ZUR BEACHTUNGFür die Freiga-
be der Inspektionsklappe die Spitze des
Schraubenziehers mit einem Lappen
schützen, um mögliche Kratzer zu ver-
meiden.
Der Kindersitz kann nur
bei stehendem Fahr-
zeug montiert werden. Der Sitz
ist richtig in den Haltern ver-
ankert, wenn ein hörbares Ein-
rasten wahrgenommen wird.
Bitte beachten Sie in jedem Fall
die Anweisungen für Einbau,
Ausbau und Positionierung, die
der Kindersitzhersteller ver-
pflichtet ist, mitzuliefern.
ZUR BEACHTUNG
In der Lineaccessori Alfa Romeo ist der
Kindersitz “Isofix Unversal“ “Duo Plus“
verfügbar.
Für weitere Einzelheiten in Bezug auf
die Installation und/oder Verwendung
des Kindersitzes beziehen Sie sich auf
die mit dem Kindersitz gelieferte “Be-
triebsanleitung“.
A0E0292mAbb. 31
A0E0293mAbb. 32
Page 289 of 303
287
ALFA 159 SPORTWAGON
Standlicht auf der Heckklappe
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Den Kofferraum öffnen.
❒Den Deckel A, Abb. 31durch Ein-
wirkung auf den vom Pfeil angege-
benen Punkt entfernen.
❒Die Lampenhaltergruppe durch Ein-
wirkung auf die Haltezungen B,
Abb. 32herausziehen.

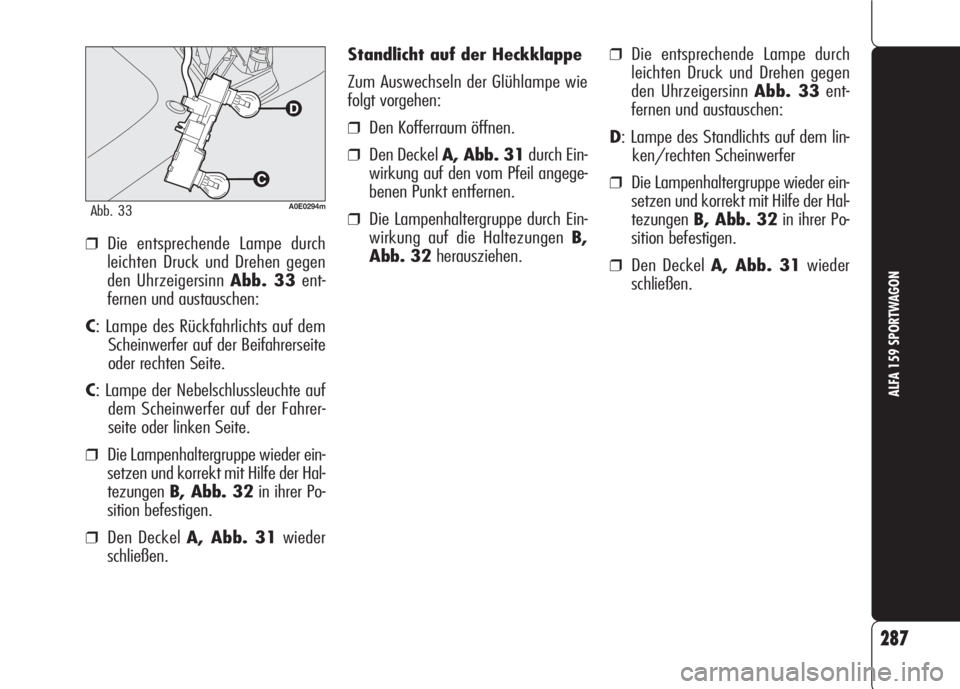

❒Die entsprechende Lampe durch
leichten Druck und Drehen gegen
den Uhrzeigersinn Abb. 33ent-
fernen und austauschen:
C: Lampe des Rückfahrlichts auf dem
Scheinwerfer auf der Beifahrerseite
oder rechten Seite.
C: Lampe der Nebelschlussleuchte auf
dem Scheinwerfer auf der Fahrer-
seite oder linken Seite.
❒Die Lampenhaltergruppe wieder ein-
setzen und korrekt mit Hilfe der Hal-
tezungenB, Abb. 32in ihrer Po-
sition befestigen.
❒Den Deckel A, Abb. 31wieder
schließen.
A0E0294mAbb. 33
❒Die entsprechende Lampe durch
leichten Druck und Drehen gegen
den Uhrzeigersinn Abb. 33ent-
fernen und austauschen:
D: Lampe des Standlichts auf dem lin-
ken/rechten Scheinwerfer
❒Die Lampenhaltergruppe wieder ein-
setzen und korrekt mit Hilfe der Hal-
tezungenB, Abb. 32in ihrer Po-
sition befestigen.
❒Den Deckel A, Abb. 31wieder
schließen.
Page 290 of 303
288
ALFA 159 SPORTWAGON
Fahrtrichtungsanzeiger/
Standlichter/Bremslichter
Zum Auswechseln der Glühlampe wie
folgt vorgehen:

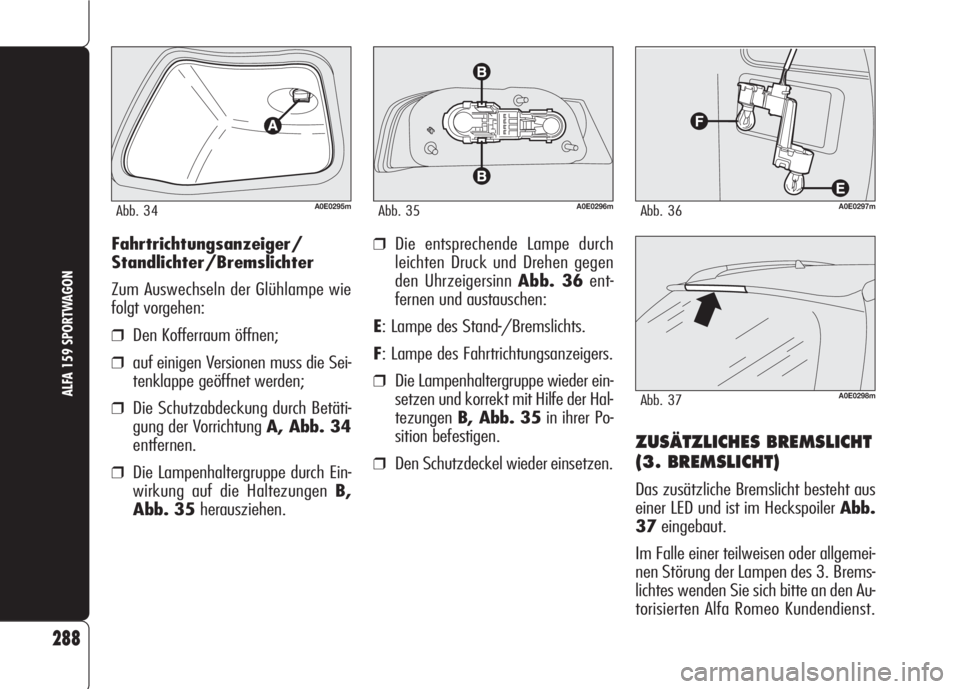

❒Den Kofferraum öffnen;
❒auf einigen Versionen muss die Sei-
tenklappe geöffnet werden;
❒Die Schutzabdeckung durch Betäti-
gung der Vorrichtung A, Abb. 34
entfernen.
❒Die Lampenhaltergruppe durch Ein-
wirkung auf die Haltezungen B,
Abb. 35herausziehen.
A0E0296mAbb. 35A0E0297mAbb. 36
A0E0298mAbb. 37
❒Die entsprechende Lampe durch
leichten Druck und Drehen gegen
den Uhrzeigersinn Abb. 36ent-
fernen und austauschen:
E: Lampe des Stand-/Bremslichts.
F: Lampe des Fahrtrichtungsanzeigers.
❒Die Lampenhaltergruppe wieder ein-
setzen und korrekt mit Hilfe der Hal-
tezungenB, Abb. 35in ihrer Po-
sition befestigen.
❒Den Schutzdeckel wieder einsetzen.
A0E0295mAbb. 34
ZUSÄTZLICHES BREMSLICHT
(3. BREMSLICHT)
Das zusätzliche Bremslicht besteht aus
einer LED und ist im Heckspoiler Abb.
37eingebaut.
Im Falle einer teilweisen oder allgemei-
nen Störung der Lampen des 3. Brems-
lichtes wenden Sie sich bitte an den Au-
torisierten Alfa Romeo Kundendienst.
