Alfa Romeo 159 2008 Brugs- og vedligeholdelsesvejledning (in Danish)

Ekstra (tredje) stoplygte
Henvend Dem til Alfa Romeos servicenet
angående udskiftning af pærerne i den
ekstra stoplygte.
200
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

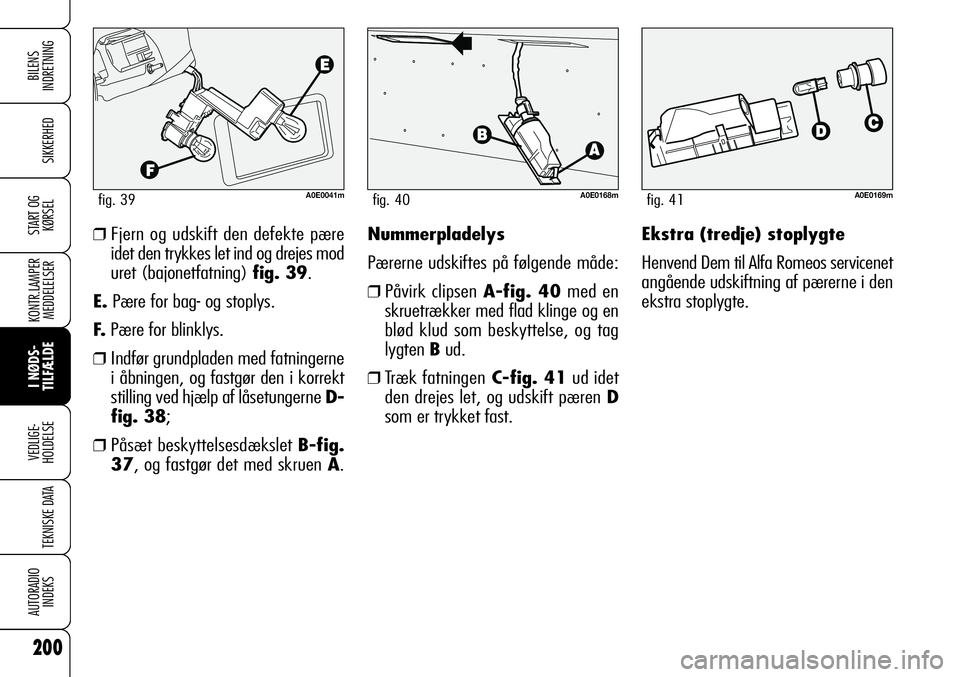

❒Fjern og udskift den defekte pære
idet den trykkes let ind og drejes mod
uret (bajonetfatning) fig. 39.
E.Pære for bag- og stoplys.
F.Pære for blinklys.
❒Indfør grundpladen med fatningerne
i åbningen, og fastgør den i korrekt
stilling ved hjælp af låsetungerne D-
fig. 38;
❒Påsæt beskyttelsesdækslet B-fig.
37, og fastgør det med skruen A.Nummerpladelys
Pærerne udskiftes på følgende måde:
❒Påvirk clipsen A-fig. 40med en
skruetrækker med flad klinge og en
blød klud som beskyttelse, og tag
lygten Bud.
❒Træk fatningenC-fig. 41ud idet
den drejes let, og udskift pæren D
som er trykket fast.
A0E0041mfig. 39A0E0168mfig. 40A0E0169mfig. 41

201
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

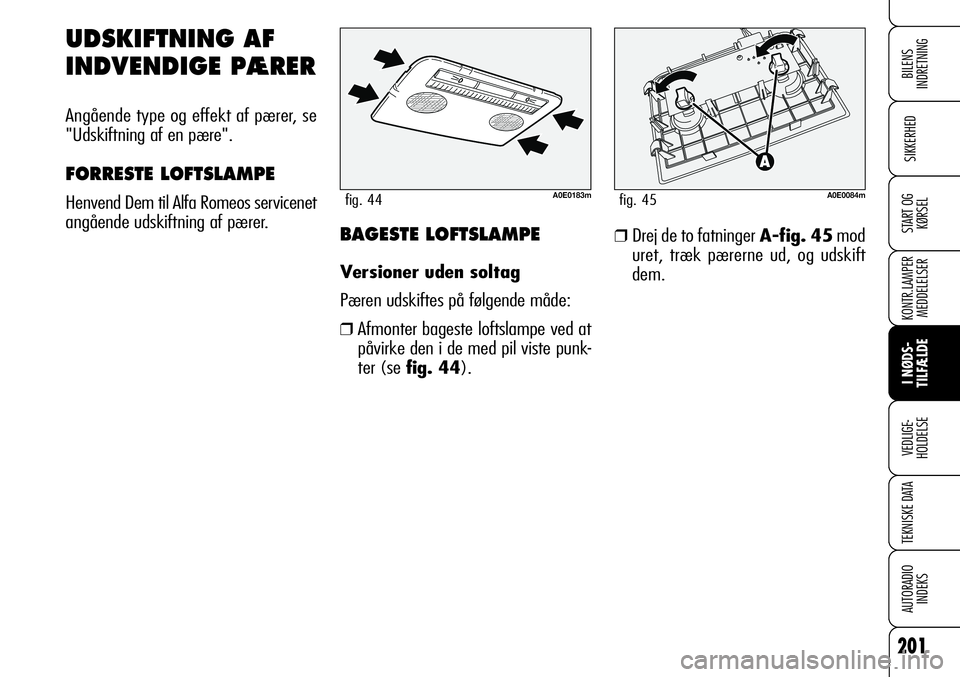

UDSKIFTNING AF
INDVENDIGE PÆRER
Angående type og effekt af pærer, se
"Udskiftning af en pære".
FORRESTE LOFTSLAMPE
Henvend Dem til Alfa Romeos servicenet
angående udskiftning af pærer.
❒Drej de to fatningerA-fig. 45mod
uret, træk pærerne ud, og udskift
dem.
A0E0183mfig. 44A0E0084mfig. 45
BAGESTE LOFTSLAMPE
Versioner uden soltag
Pæren udskiftes på følgende måde:
❒Afmonter bageste loftslampe ved at
påvirke den i de med pil viste punk-
ter (se fig. 44).

❒Tag pæren B-fig. 47ud ved at gøre
den fri af kontaktpunkterne i siderne.
Sæt den nye pære i, og overbevis
Dem om at den er korrekt fastgjort

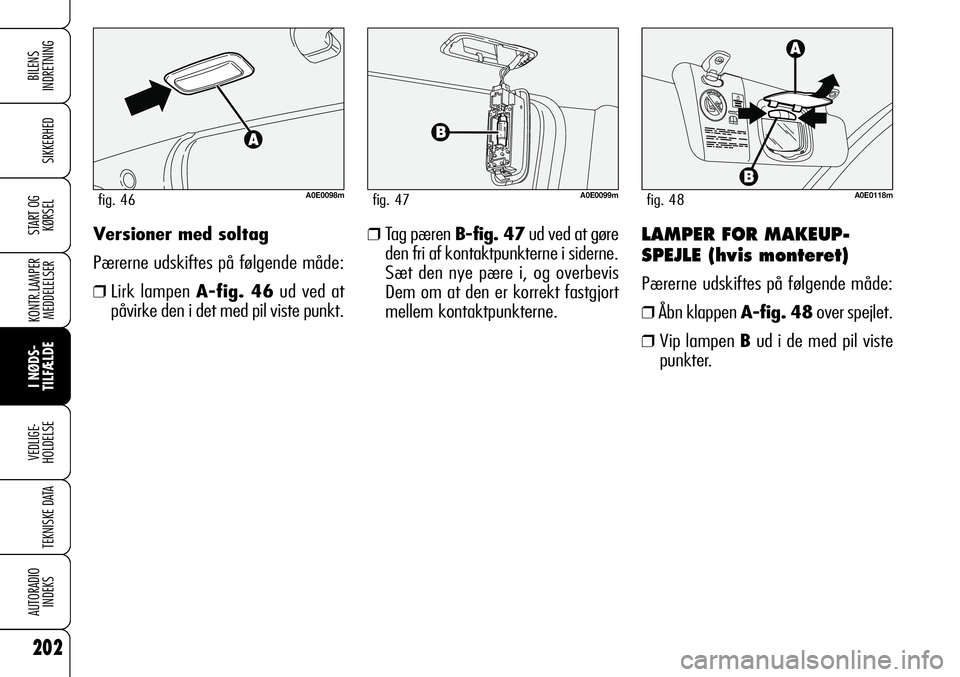

mellem kontaktpunkterne. Versioner med soltag
Pærerne udskiftes på følgende måde:
❒Lirk lampen A-fig. 46ud ved at
påvirke den i det med pil viste punkt.
202
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
A0E0098mfig. 46A0E0099mfig. 47
LAMPER FOR MAKEUP-
SPEJLE (hvis monteret)
Pærerne udskiftes på følgende måde:
❒Åbn klappen A-fig. 48over spejlet.
❒Vip lampen Bud i de med pil viste
punkter.
A0E0118mfig. 48

203
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
❒Luk dækslet B-fig. 51på lampen
A-fig. 50.
❒Anbring den ene ende af lampen kor-
rekt i åbningen, og tryk derefter den
anden ende på plads så den går i ind-
greb med et klik.

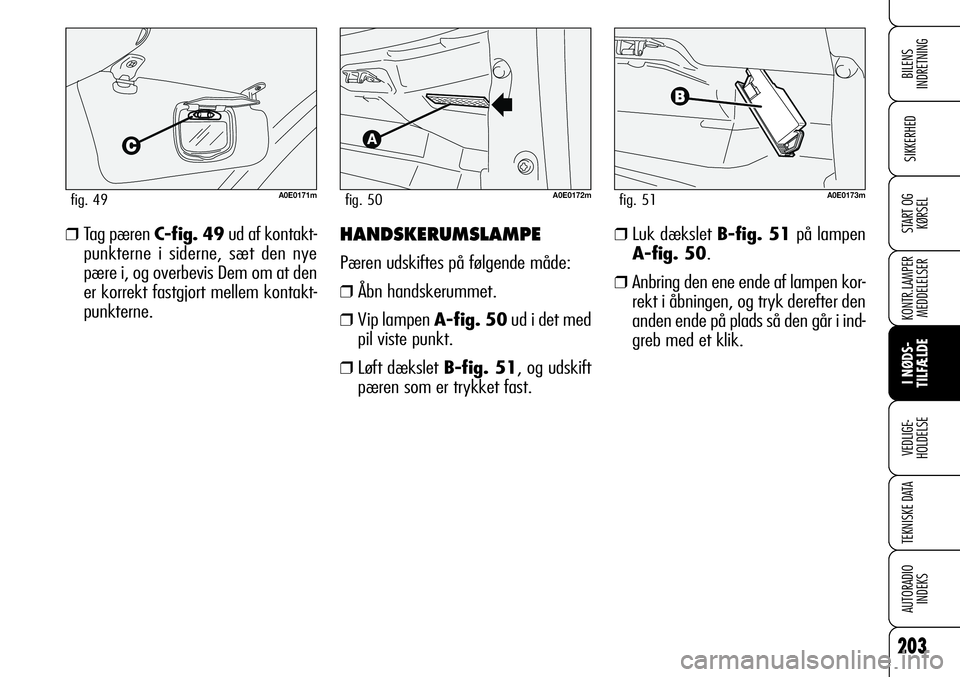

HANDSKERUMSLAMPE
Pæren udskiftes på følgende måde:
❒Åbn handskerummet.
❒Vip lampen A-fig. 50ud i det med
pil viste punkt.
❒Løft dækslet B-fig. 51, og udskift
pæren som er trykket fast.
A0E0172mfig. 50A0E0173mfig. 51
❒Tag pæren C-fig. 49ud af kontakt-
punkterne i siderne, sæt den nye
pære i, og overbevis Dem om at den
er korrekt fastgjort mellem kontakt-
punkterne.
A0E0171mfig. 49

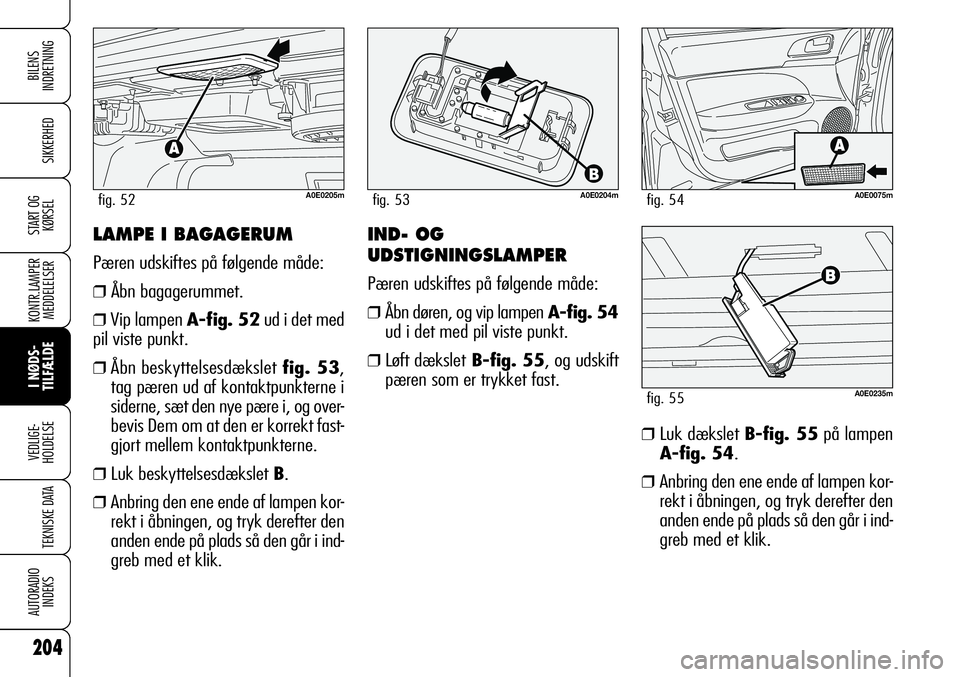

LAMPE I BAGAGERUM
Pæren udskiftes på følgende måde:
❒Åbn bagagerummet.
❒Vip lampen A-fig. 52ud i det med
pil viste punkt.
❒Åbn beskyttelsesdækslet fig. 53,
tag pæren ud af kontaktpunkterne i
siderne, sæt den nye pære i, og over-
bevis Dem om at den er korrekt fast-
gjort mellem kontaktpunkterne.
❒Luk beskyttelsesdækslet B.
❒Anbring den ene ende af lampen kor-
rekt i åbningen, og tryk derefter den
anden ende på plads så den går i ind-
greb med et klik.
❒Luk dækslet B-fig. 55på lampen
A-fig. 54.
❒Anbring den ene ende af lampen kor-
rekt i åbningen, og tryk derefter den
anden ende på plads så den går i ind-
greb med et klik.
204
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
A0E0205mfig. 52A0E0075mfig. 54A0E0204mfig. 53
IND- OG
UDSTIGNINGSLAMPER
Pæren udskiftes på følgende måde:
❒Åbn døren, og vip lampen A-fig. 54
ud i det med pil viste punkt.
❒Løft dæksletB-fig. 55, og udskift
pæren som er trykket fast.
A0E0235mfig. 55

205
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

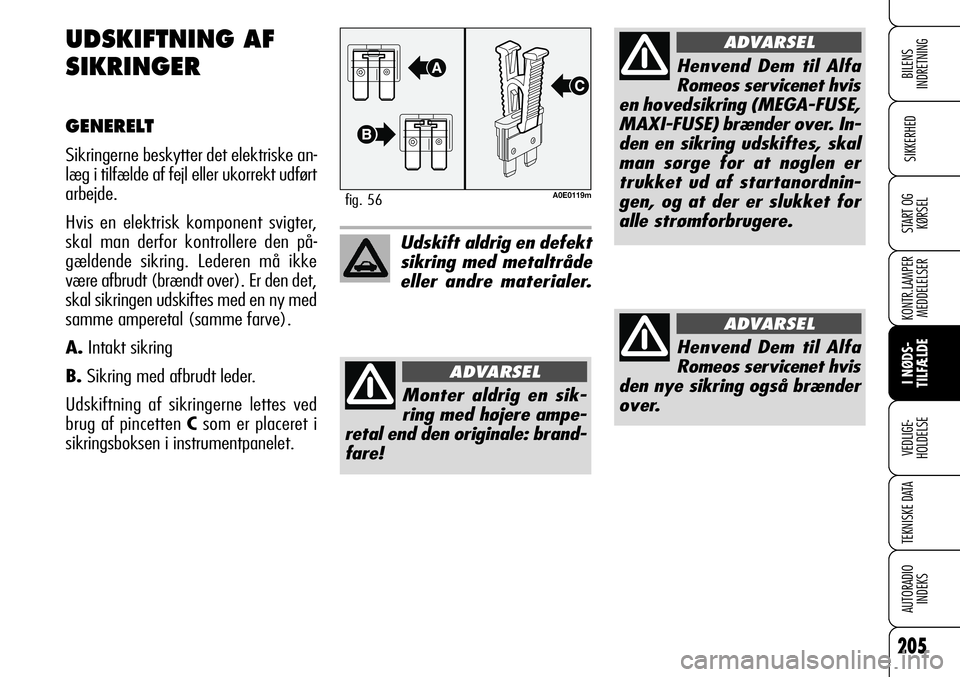

UDSKIFTNING AF
SIKRINGER
GENERELT
Sikringerne beskytter det elektriske an-
læg i tilfælde af fejl eller ukorrekt udført
arbejde.
Hvis en elektrisk komponent svigter,
skal man derfor kontrollere den på-
gældende sikring. Lederen må ikke
være afbrudt (brændt over). Er den det,
skal sikringen udskiftes med en ny med
samme amperetal (samme farve).
A.Intakt sikring
B.Sikring med afbrudt leder.
Udskiftning af sikringerne lettes ved
brug af pincetten Csom er placeret i
sikringsboksen i instrumentpanelet.
A0E0119mfig. 56
Udskift aldrig en defekt
sikring med metaltråde
eller andre materialer.
Monter aldrig en sik-
ring med højere ampe-
retal end den originale: brand-
fare!
ADVARSEL
Henvend Dem til Alfa
Romeos servicenet hvis
en hovedsikring (MEGA-FUSE,
MAXI-FUSE) brænder over. In-
den en sikring udskiftes, skal
man sørge for at nøglen er
trukket ud af startanordnin-
gen, og at der er slukket for
alle strømforbrugere.
ADVARSEL
Henvend Dem til Alfa
Romeos servicenet hvis
den nye sikring også brænder
over.
ADVARSEL

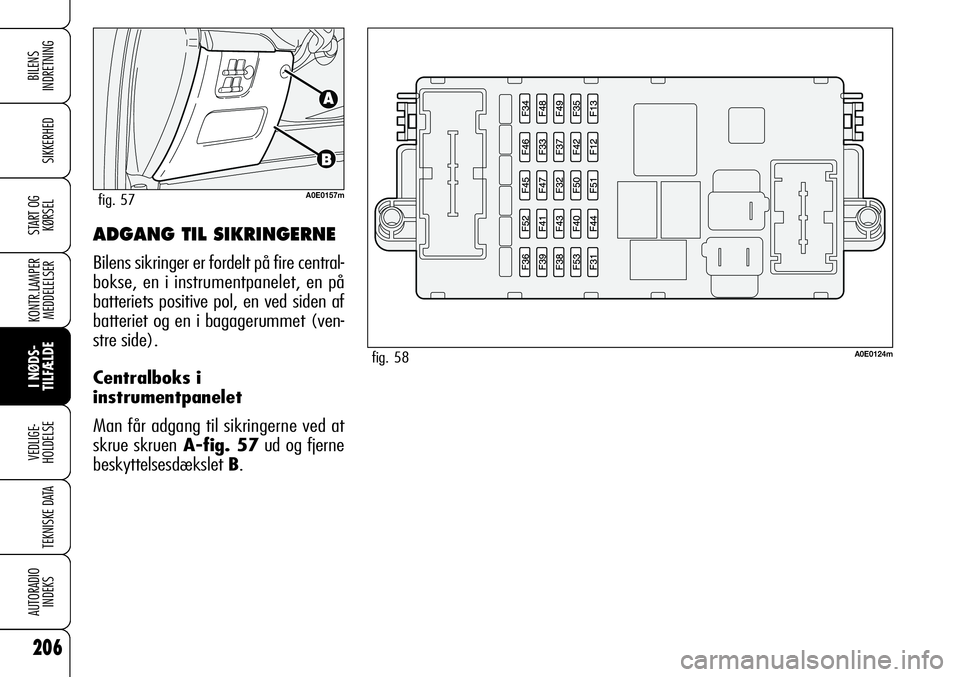

ADGANG TIL SIKRINGERNE
Bilens sikringer er fordelt på fire central-
bokse, en i instrumentpanelet, en på
batteriets positive pol, en ved siden af
batteriet og en i bagagerummet (ven-
stre side).
Centralboks i
instrumentpanelet
Man får adgang til sikringerne ved at
skrue skruenA-fig. 57ud og fjerne
beskyttelsesdækslet B.
206
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
A0E0157mfig. 57
A0E0124mfig. 58

207
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
Centralboks på batteriets
positive pol
Man får adgang til sikringerne ved at
åbne spænderne A-fig. 59og fjerne
dækslet B.
A0E0126mfig. 59
A0E0125mfig. 60

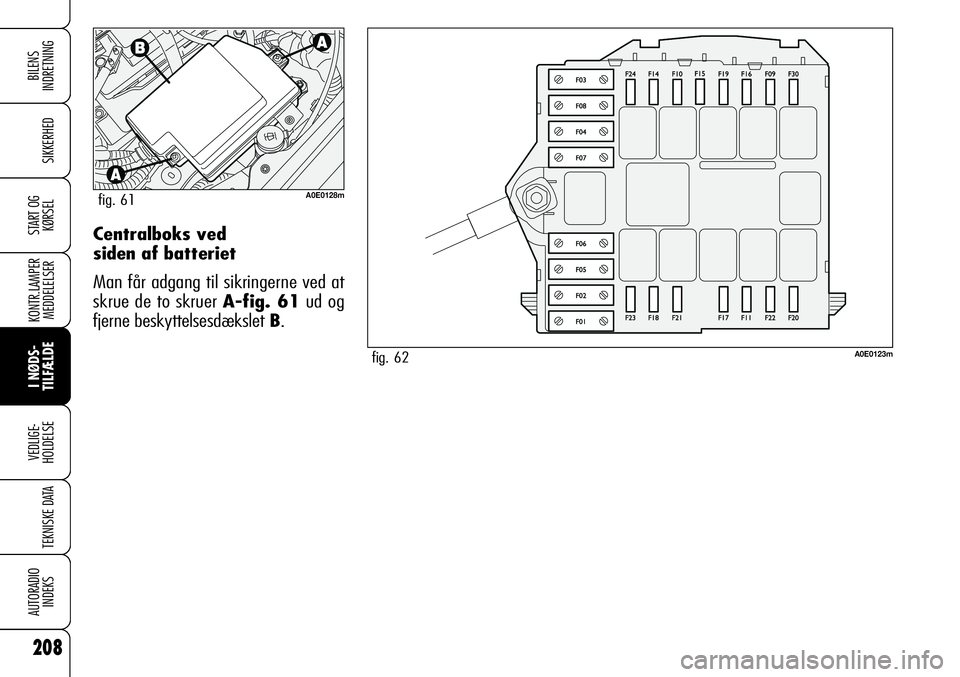

Centralboks ved
siden af batteriet
Man får adgang til sikringerne ved at
skrue de to skruer A-fig. 61ud og
fjerne beskyttelsesdækslet B.
208
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
A0E0128mfig. 61
A0E0123mfig. 62

209
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

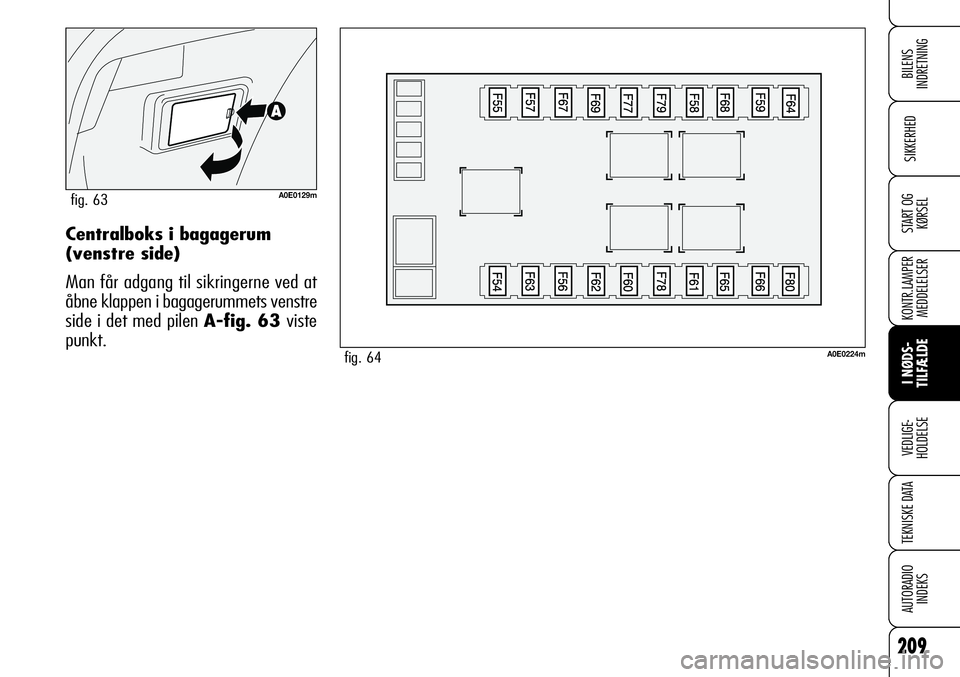

Centralboks i bagagerum
(venstre side)
Man får adgang til sikringerne ved at
åbne klappen i bagagerummets venstre
side i det med pilen A-fig. 63 viste
punkt.
A0E0129mfig. 63
A0E0224mfig. 64
