Alfa Romeo 159 2008 Brugs- og vedligeholdelsesvejledning (in Danish)

190
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
Værkstedet skal ube-
tinget underrettes om
at dækket er repareret med
lynreparationssættet. Husk at
aflevere folderen til personalet
der skal tage sig af det dæk
der er behandlet med lynrepa-
rationssættet.
ADVARSEL
A0E0215mfig. 21
A0E0216mfig. 22

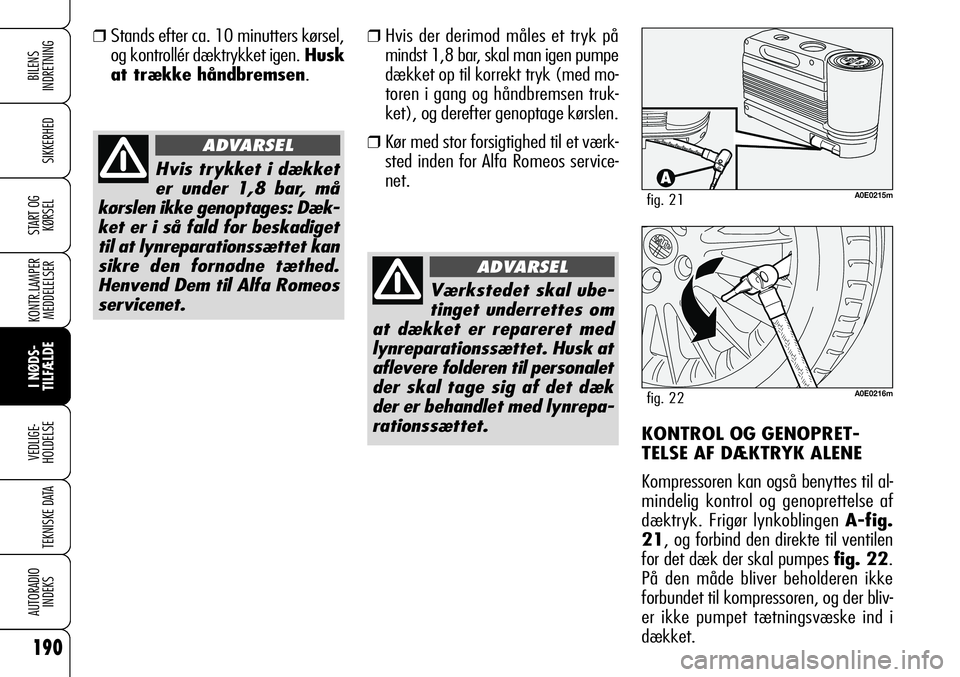

KONTROL OG GENOPRET-
TELSE AF DÆKTRYK ALENE
Kompressoren kan også benyttes til al-
mindelig kontrol og genoprettelse af
dæktryk. Frigør lynkoblingen A-fig.
21, og forbind den direkte til ventilen
for det dæk der skal pumpes fig. 22.
På den måde bliver beholderen ikke
forbundet til kompressoren, og der bliv-
er ikke pumpet tætningsvæske ind i
dækket.
Hvis trykket i dækket
er under 1,8 bar, må
kørslen ikke genoptages: Dæk-
ket er i så fald for beskadiget
til at lynreparationssættet kan
sikre den fornødne tæthed.
Henvend Dem til Alfa Romeos
servicenet.
ADVARSEL
❒Stands efter ca. 10 minutters kørsel,
og kontrollér dæktrykket igen. Husk
at trække håndbremsen.❒Hvis der derimod måles et tryk på
mindst 1,8 bar, skal man igen pumpe
dækket op til korrekt tryk (med mo-
toren i gang og håndbremsen truk-
ket), og derefter genoptage kørslen.
❒Kør med stor forsigtighed til et værk-
sted inden for Alfa Romeos service-
net.

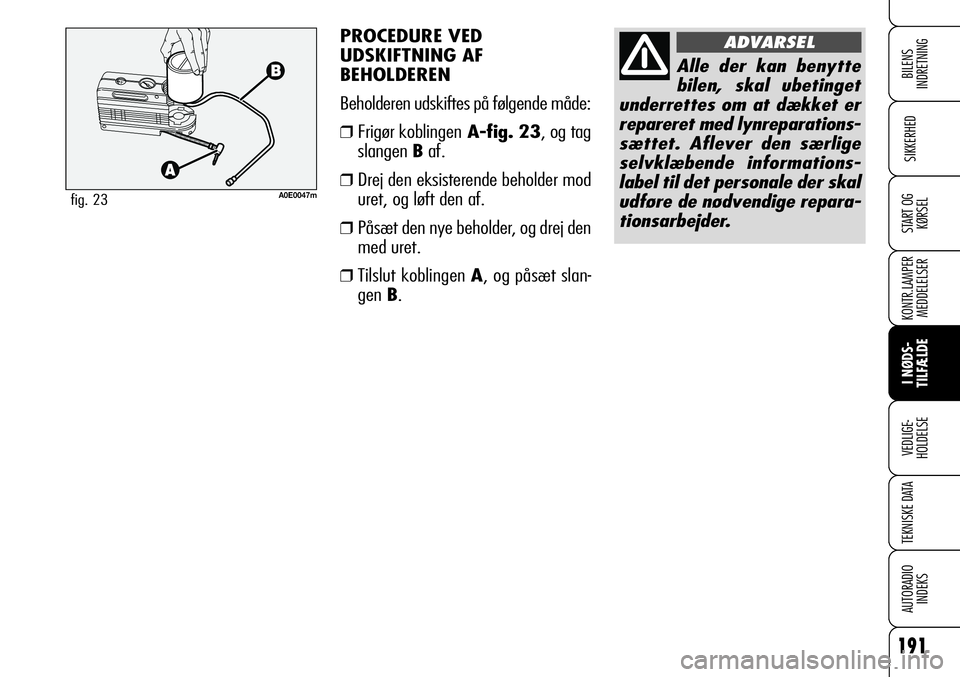

PROCEDURE VED
UDSKIFTNING AF
BEHOLDEREN
Beholderen udskiftes på følgende måde:
❒Frigør koblingenA-fig. 23, og tag
slangen Baf.
❒Drej den eksisterende beholder mod
uret, og løft den af.
❒Påsæt den nye beholder, og drej den
med uret.
❒Tilslut koblingen A, og påsæt slan-
gen B.
191
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
A0E0047mfig. 23
Alle der kan benytte
bilen, skal ubetinget
underrettes om at dækket er
repareret med lynreparations-
sættet. Aflever den særlige
selvklæbende informations-
label til det personale der skal
udføre de nødvendige repara-
tionsarbejder.
ADVARSEL

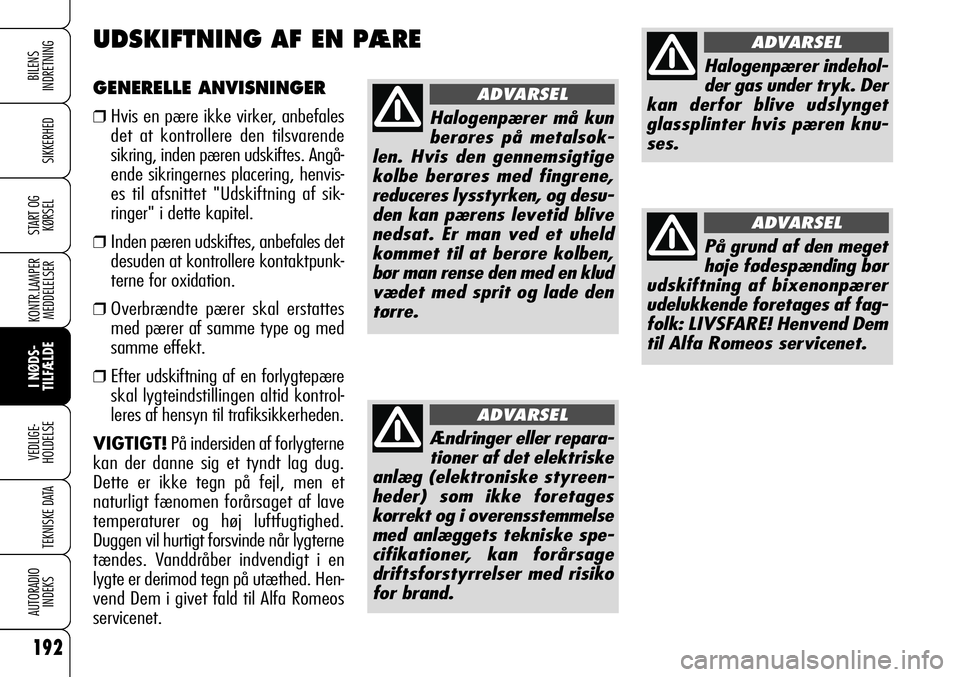

GENERELLE ANVISNINGER
❒Hvis en pære ikke virker, anbefales
det at kontrollere den tilsvarende
sikring, inden pæren udskiftes. Angå-
ende sikringernes placering, henvis-
es til afsnittet "Udskiftning af sik-
ringer" i dette kapitel.
❒Inden pæren udskiftes, anbefales det
desuden at kontrollere kontaktpunk-
terne for oxidation.
❒Overbrændte pærer skal erstattes
med pærer af samme type og med
samme effekt.
❒Efter udskiftning af en forlygtepære
skal lygteindstillingen altid kontrol-
leres af hensyn til trafiksikkerheden.
VIGTIGT!På indersiden af forlygterne
kan der danne sig et tyndt lag dug.
Dette er ikke tegn på fejl, men et
naturligt fænomen forårsaget af lave
temperaturer og høj luftfugtighed.
Duggen vil hurtigt forsvinde når lygterne
tændes. Vanddråber indvendigt i en
lygte er derimod tegn på utæthed. Hen-
vend Dem i givet fald til Alfa Romeos
servicenet.
UDSKIFTNING AF EN PÆRE
192
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
Ændringer eller repara-
tioner af det elektriske
anlæg (elektroniske styreen-
heder) som ikke foretages
korrekt og i overensstemmelse
med anlæggets tekniske spe-
cifikationer, kan forårsage
driftsforstyrrelser med risiko
for brand.
ADVARSEL
På grund af den meget
høje fødespænding bør
udskiftning af bixenonpærer
udelukkende foretages af fag-
folk: LIVSFARE! Henvend Dem
til Alfa Romeos servicenet.
ADVARSEL
Halogenpærer indehol-
der gas under tryk. Der
kan derfor blive udslynget
glassplinter hvis pæren knu-
ses.
ADVARSEL
Halogenpærer må kun
berøres på metalsok-
len. Hvis den gennemsigtige
kolbe berøres med fingrene,
reduceres lysstyrken, og desu-
den kan pærens levetid blive
nedsat. Er man ved et uheld
kommet til at berøre kolben,
bør man rense den med en klud
vædet med sprit og lade den
tørre.
ADVARSEL

193
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

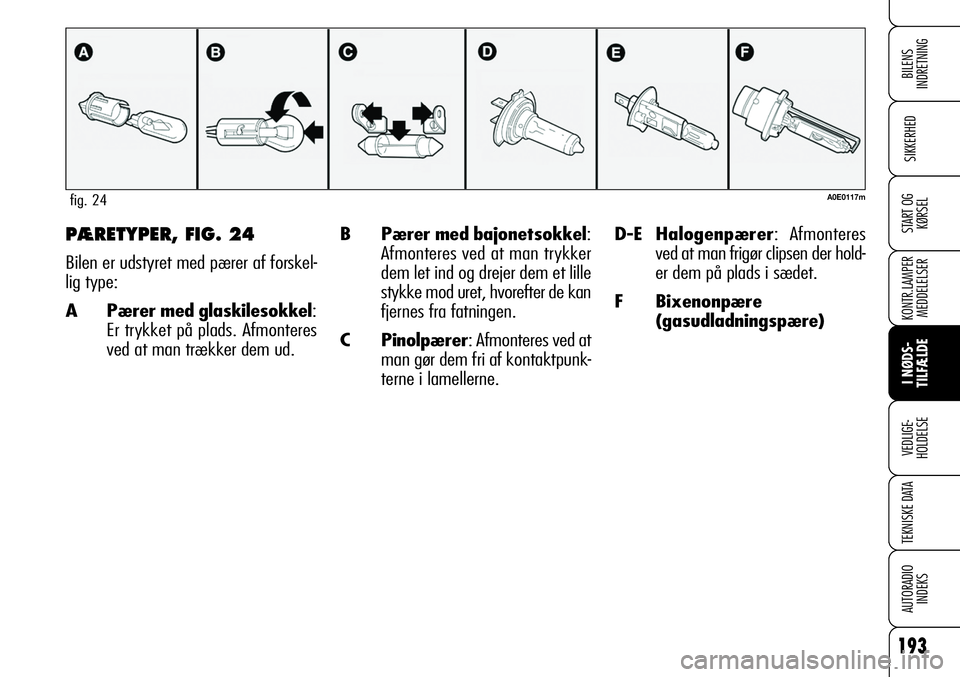

B Pærer med bajonetsokkel:
Afmonteres ved at man trykker
dem let ind og drejer dem et lille
stykke mod uret, hvorefter de kan
fjernes fra fatningen.
C Pinolpærer: Afmonteres ved at
man gør dem fri af kontaktpunk-
terne i lamellerne.D-E Halogenpærer: Afmonteres
ved at man frigør clipsen der hold-
er dem på plads i sædet.
F Bixenonpære
(gasudladningspære)PÆRETYPER, FIG. 24
Bilen er udstyret med pærer af forskel-
lig type:
A Pærer med glaskilesokkel:
Er trykket på plads. Afmonteres
ved at man trækker dem ud.
A0E0117mfig. 24

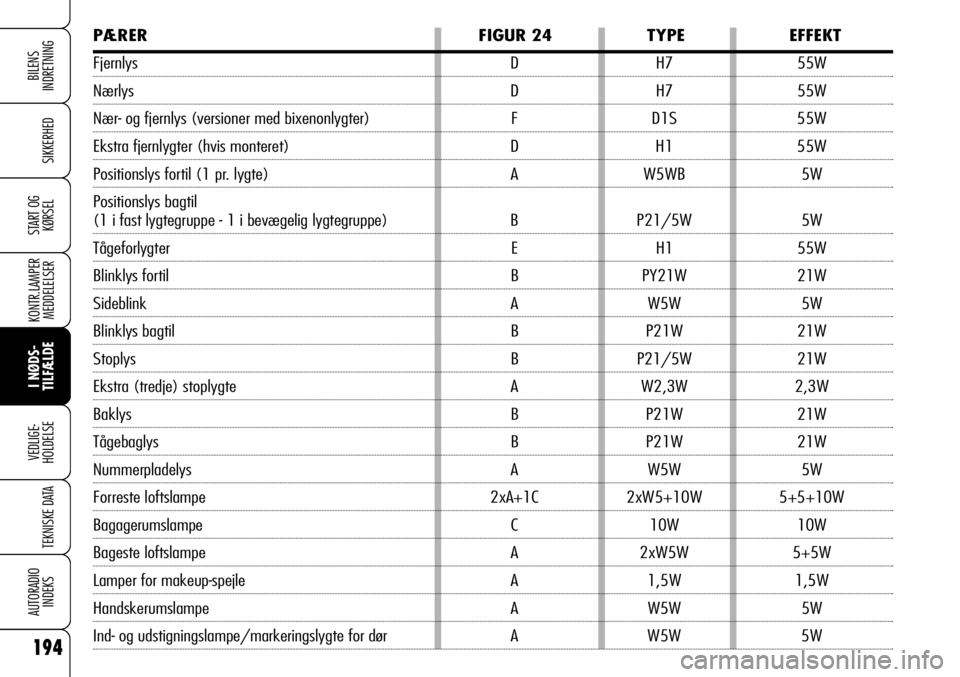

PÆRER FIGUR 24 TYPE EFFEKT
Fjernlys D H7 55W
Nærlys D H7 55W
Nær- og fjernlys (versioner med bixenonlygter) F D1S 55W
Ekstra fjernlygter (hvis monteret) D H1 55W
Positionslys fortil (1 pr. lygte) A W5WB 5W
Positionslys bagtil
(1 i fast lygtegruppe - 1 i bevægelig lygtegruppe) B P21/5W 5W
Tågeforlygter E H1 55W
Blinklys fortil B PY21W 21W
Sideblink A W5W 5W
Blinklys bagtil B P21W 21W
Stoplys B P21/5W 21W
Ekstra (tredje) stoplygte A W2,3W 2,3W
Baklys B P21W 21W
Tågebaglys B P21W 21W
Nummerpladelys A W5W 5W
Forreste loftslampe 2xA+1C 2xW5+10W 5+5+10W
Bagagerumslampe C 10W 10W
Bageste loftslampe A 2xW5W 5+5W
Lamper for makeup-spejle A 1,5W 1,5W
Handskerumslampe A W5W 5W
Ind- og udstigningslampe/markeringslygte for dør A W5W 5W194
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

195
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
Fjernlys (halogenpærer)
Pæren udskiftes på følgende måde:
❒Drej dækslet A-fig. 25mod uret.
❒Tag det elektriske stik A-fig. 26af.
❒Frigør clipsen Bder holder pæren.

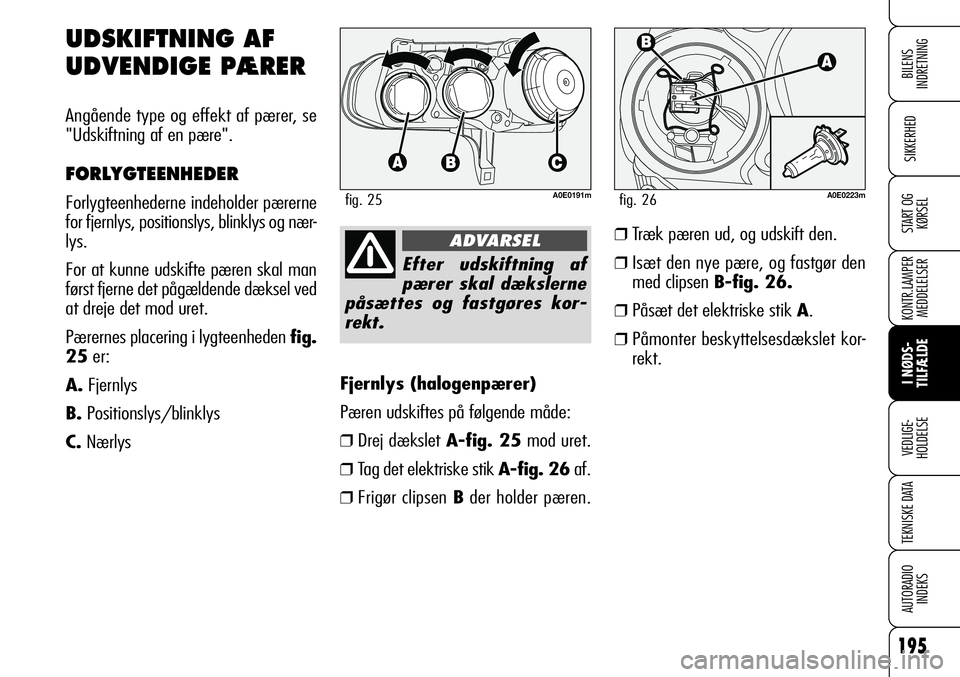

UDSKIFTNING AF
UDVENDIGE PÆRER
Angående type og effekt af pærer, se
"Udskiftning af en pære".
FORLYGTEENHEDER
Forlygteenhederne indeholder pærerne
for fjernlys, positionslys, blinklys og nær-
lys.
For at kunne udskifte pæren skal man
først fjerne det pågældende dæksel ved
at dreje det mod uret.
Pærernes placering i lygteenheden fig.
25er:
A.Fjernlys
B.Positionslys/blinklys
C.NærlysA0E0191mfig. 25
Efter udskiftning af
pærer skal dækslerne
påsættes og fastgøres kor-
rekt.
ADVARSEL
A0E0223mfig. 26
❒Træk pæren ud, og udskift den.
❒Isæt den nye pære, og fastgør den
med clipsen B-fig. 26.
❒Påsæt det elektriske stik A.
❒Påmonter beskyttelsesdækslet kor-
rekt.

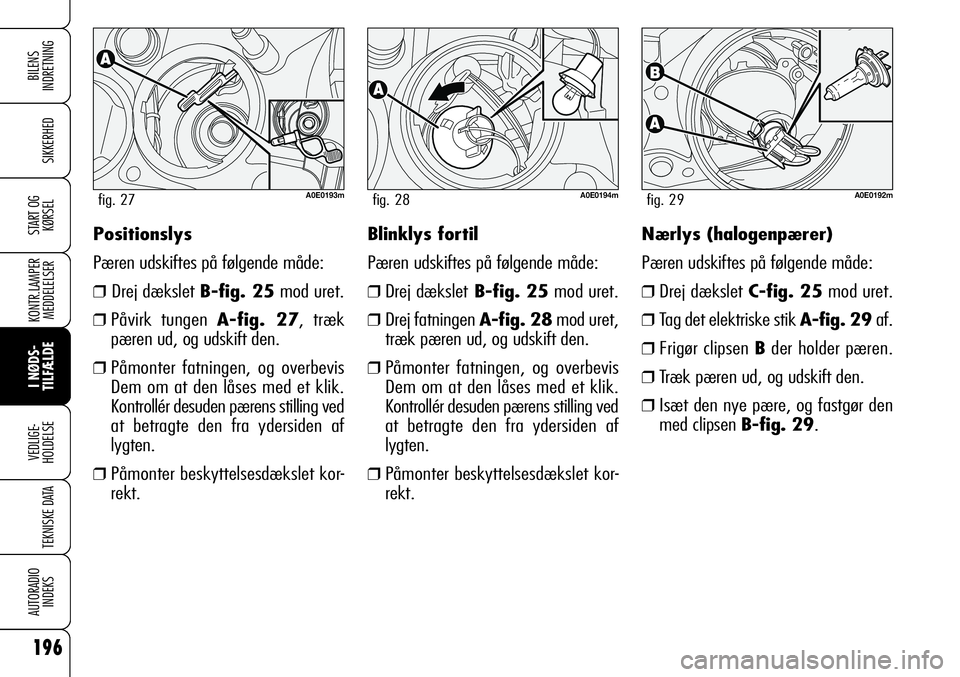

Positionslys
Pæren udskiftes på følgende måde:
❒Drej dækslet B-fig. 25mod uret.
❒Påvirk tungen A-fig. 27, træk
pæren ud, og udskift den.
❒Påmonter fatningen, og overbevis
Dem om at den låses med et klik.
Kontrollér desuden pærens stilling ved
at betragte den fra ydersiden af
lygten.
❒Påmonter beskyttelsesdækslet kor-
rekt.
196
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
A0E0193mfig. 27A0E0194mfig. 28A0E0192mfig. 29
Blinklys fortil
Pæren udskiftes på følgende måde:
❒Drej dæksletB-fig. 25mod uret.
❒Drej fatningen A-fig. 28mod uret,
træk pæren ud, og udskift den.
❒Påmonter fatningen, og overbevis
Dem om at den låses med et klik.
Kontrollér desuden pærens stilling ved
at betragte den fra ydersiden af
lygten.
❒Påmonter beskyttelsesdækslet kor-
rekt.Nærlys (halogenpærer)
Pæren udskiftes på følgende måde:
❒Drej dækslet C-fig. 25mod uret.
❒Tag det elektriske stik A-fig. 29af.
❒Frigør clipsen Bder holder pæren.
❒Træk pæren ud, og udskift den.
❒Isæt den nye pære, og fastgør den
med clipsen B-fig. 29.

197
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

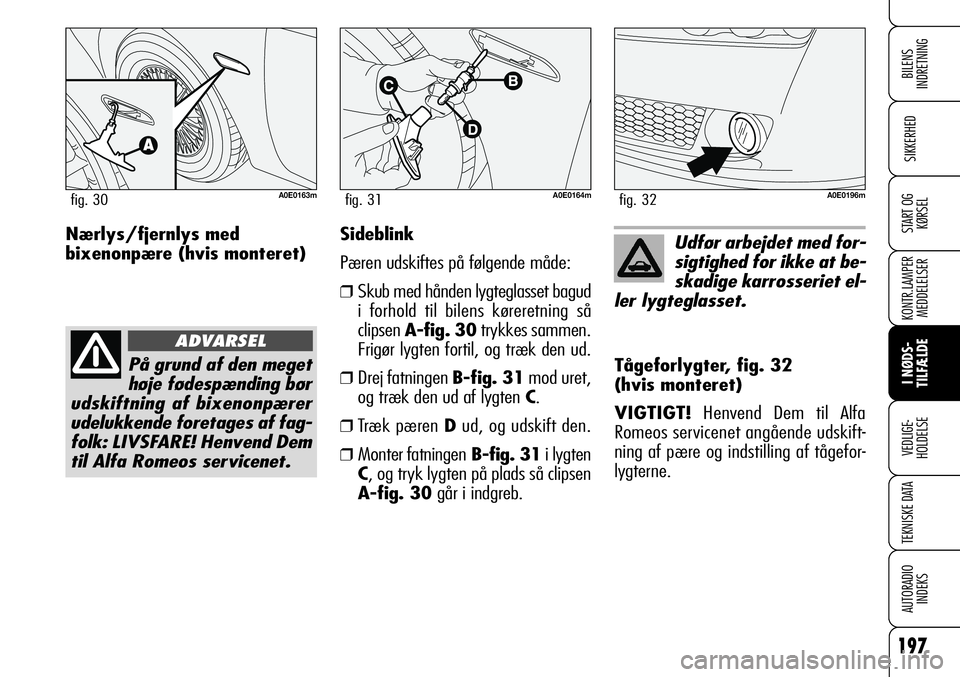

Sideblink
Pæren udskiftes på følgende måde:
❒Skub med hånden lygteglasset bagud
i forhold til bilens køreretning så
clipsen A-fig. 30trykkes sammen.
Frigør lygten fortil, og træk den ud.
❒Drej fatningen B-fig. 31mod uret,
og træk den ud af lygten C.
❒Træk pæren Dud, og udskift den.
❒Monter fatningenB-fig. 31i lygten
C, og tryk lygten på plads så clipsen
A-fig. 30går i indgreb.Tågeforlygter, fig. 32
(hvis monteret)
VIGTIGT!Henvend Dem til Alfa
Romeos servicenet angående udskift-
ning af pære og indstilling af tågefor-
lygterne.
A0E0163mfig. 30A0E0164mfig. 31
Udfør arbejdet med for-
sigtighed for ikke at be-
skadige karrosseriet el-
ler lygteglasset.
A0E0196mfig. 32
På grund af den meget
høje fødespænding bør
udskiftning af bixenonpærer
udelukkende foretages af fag-
folk: LIVSFARE! Henvend Dem
til Alfa Romeos servicenet.
ADVARSEL
Nærlys/fjernlys med
bixenonpære (hvis monteret)

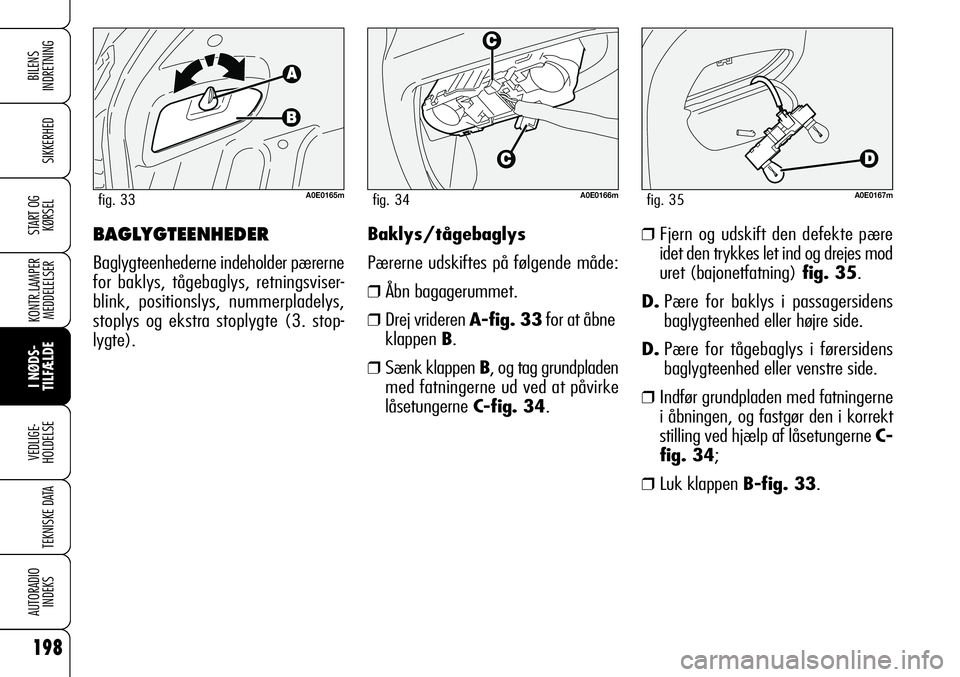

Baklys/tågebaglys
Pærerne udskiftes på følgende måde:
❒Åbn bagagerummet.
❒Drej vrideren A-fig. 33for at åbne
klappen B.
❒Sænk klappen B, og tag grundpladen
med fatningerne ud ved at påvirke
låsetungerne C-fig. 34.
❒Fjern og udskift den defekte pære
idet den trykkes let ind og drejes mod
uret (bajonetfatning)fig. 35.
D.Pære for baklys i passagersidens
baglygteenhed eller højre side.
D.Pære for tågebaglys i førersidens
baglygteenhed eller venstre side.
❒Indfør grundpladen med fatningerne
i åbningen, og fastgør den i korrekt
stilling ved hjælp af låsetungerne C-
fig. 34;
❒Luk klappen B-fig. 33.
BAGLYGTEENHEDER
Baglygteenhederne indeholder pærerne
for baklys, tågebaglys, retningsviser-
blink, positionslys, nummerpladelys,
stoplys og ekstra stoplygte (3. stop-
lygte).
198
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
A0E0165mfig. 33A0E0166mfig. 34A0E0167mfig. 35

199
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

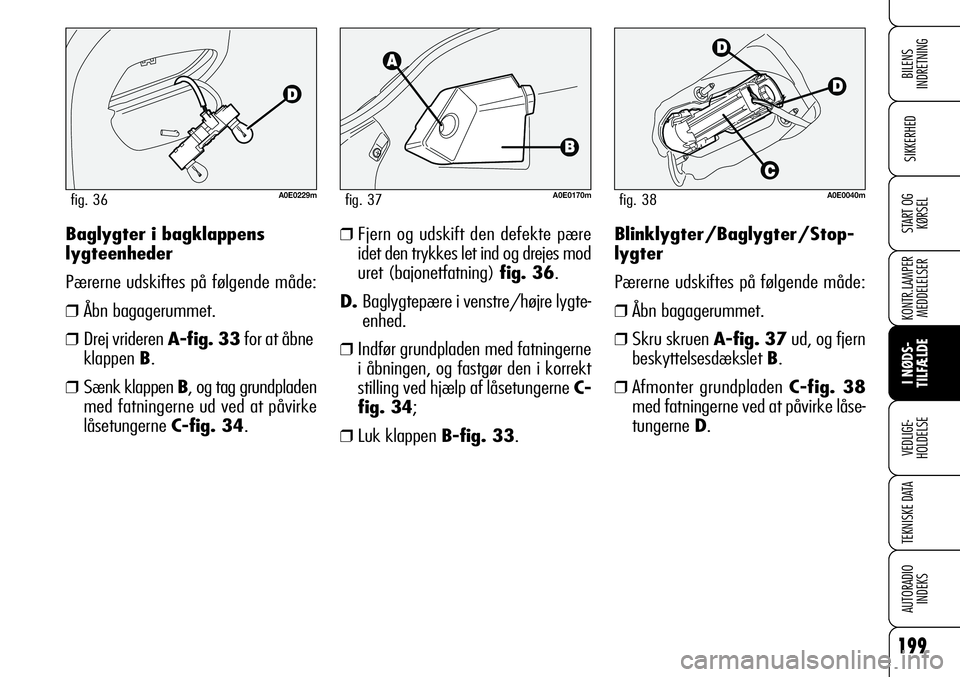

Blinklygter/Baglygter/Stop-
lygter
Pærerne udskiftes på følgende måde:
❒Åbn bagagerummet.
❒Skru skruen A-fig. 37ud, og fjern
beskyttelsesdækslet B.
❒Afmonter grundpladen C-fig. 38
med fatningerne ved at påvirke låse-
tungerne D.
A0E0170mfig. 37
Baglygter i bagklappens
lygteenheder
Pærerne udskiftes på følgende måde:
❒Åbn bagagerummet.
❒Drej vrideren A-fig. 33for at åbne
klappen B.
❒Sænk klappen B, og tag grundpladen
med fatningerne ud ved at påvirke
låsetungerne C-fig. 34.
A0E0229mfig. 36
❒Fjern og udskift den defekte pære
idet den trykkes let ind og drejes mod
uret (bajonetfatning) fig. 36.
D.Baglygtepære i venstre/højre lygte-
enhed.
❒Indfør grundpladen med fatningerne
i åbningen, og fastgør den i korrekt
stilling ved hjælp af låsetungerne C-
fig. 34;
❒Luk klappen B-fig. 33.
A0E0040mfig. 38
