Alfa Romeo 159 2008 Libretto Uso Manutenzione (in Italian)

209
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

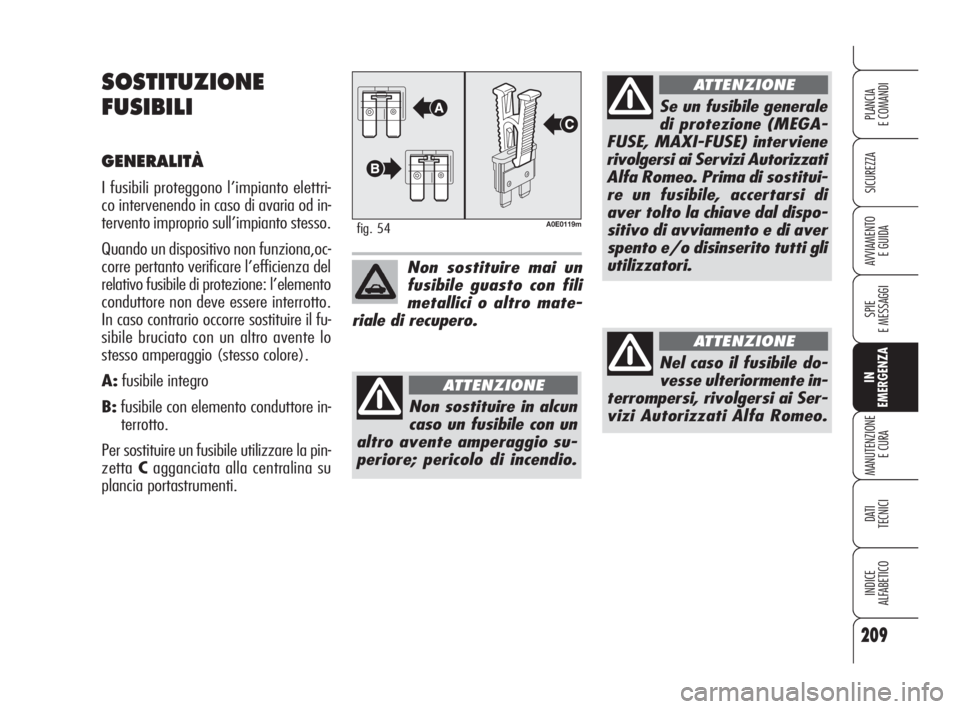

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettri-
co intervenendo in caso di avaria od in-
tervento improprio sull’impianto stesso.
Quando un dispositivo non funziona,oc-
corre pertanto verificare l’efficienza del
relativo fusibile di protezione: l’elemento
conduttore non deve essere interrotto.
In caso contrario occorre sostituire il fu-
sibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
A:fusibile integro
B:fusibile con elemento conduttore in-
terrotto.
Per sostituire un fusibile utilizzare la pin-
zettaCagganciata alla centralina su
plancia portastrumenti.
A0E0119mfig. 54
Non sostituire mai un
fusibile guasto con fili
metallici o altro mate-
riale di recupero.
Non sostituire in alcun
caso un fusibile con un
altro avente amperaggio su-
periore; pericolo di incendio.
ATTENZIONE
Se un fusibile generale
di protezione (MEGA-
FUSE, MAXI-FUSE) interviene
rivolgersi ai Servizi Autorizzati
Alfa Romeo. Prima di sostitui-
re un fusibile, accertarsi di
aver tolto la chiave dal dispo-
sitivo di avviamento e di aver
spento e/o disinserito tutti gli
utilizzatori.
ATTENZIONE
Nel caso il fusibile do-
vesse ulteriormente in-
terrompersi, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
ATTENZIONE

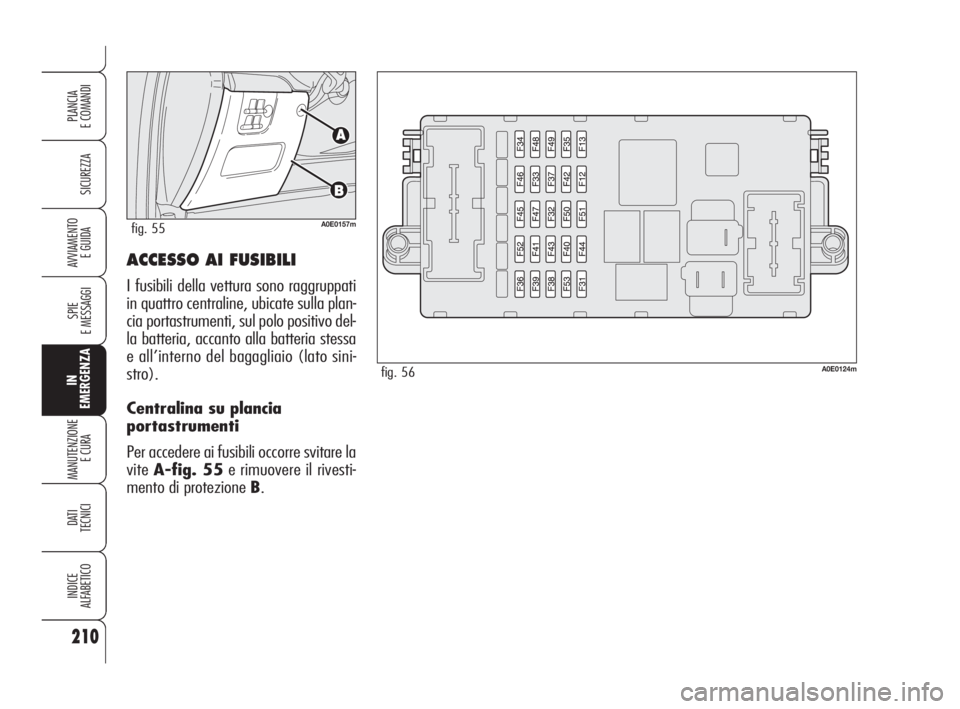

ACCESSO AI FUSIBILI
I fusibili della vettura sono raggruppati
in quattro centraline, ubicate sulla plan-
cia portastrumenti, sul polo positivo del-
la batteria, accanto alla batteria stessa
e all’interno del bagagliaio (lato sini-
stro).
Centralina su plancia
portastrumenti
Per accedere ai fusibili occorre svitare la
viteA-fig. 55e rimuovere il rivesti-
mento di protezione B.
210
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0157mfig. 55
A0E0124mfig. 56

211
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

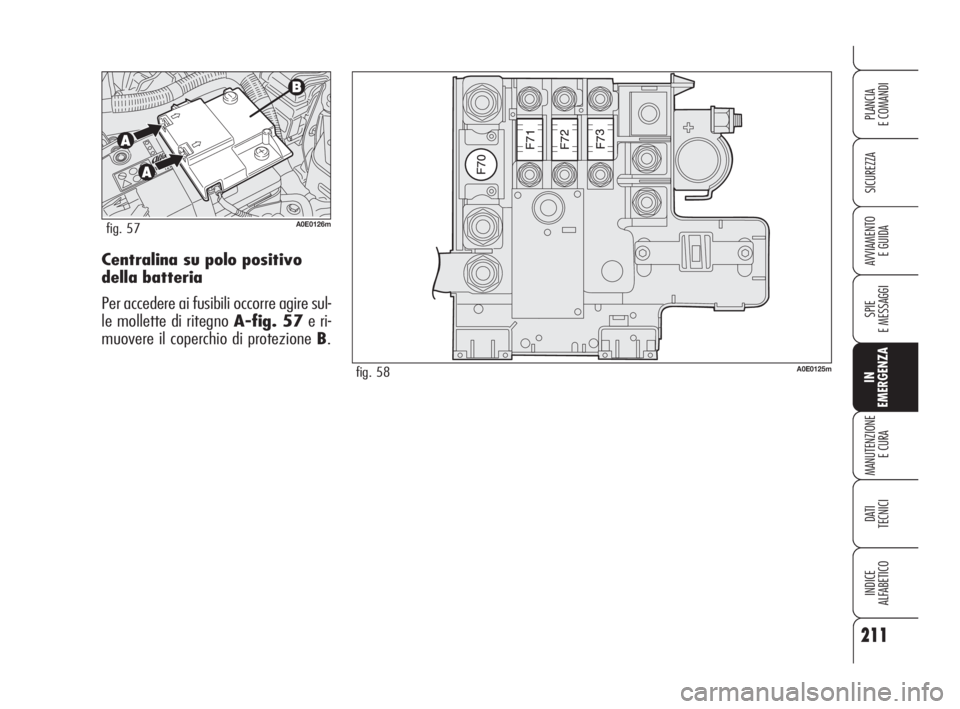

E GUIDACentralina su polo positivo
della batteria
Per accedere ai fusibili occorre agire sul-
le mollette di ritegno A-fig. 57e ri-
muovere il coperchio di protezione B.
A0E0126mfig. 57
A0E0125mfig. 58

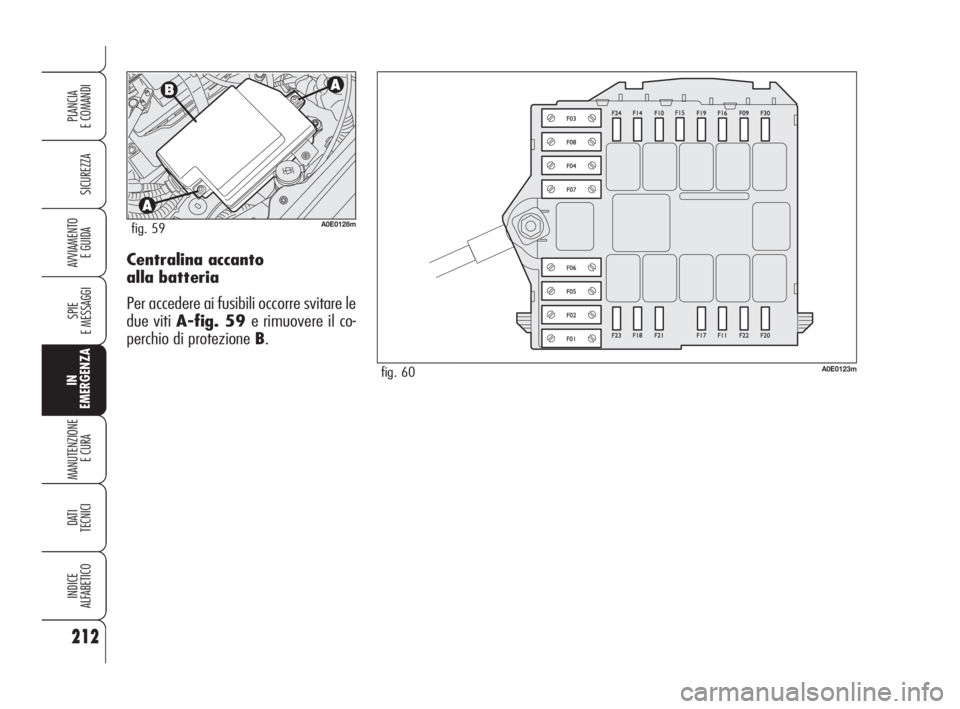

Centralina accanto
alla batteria
Per accedere ai fusibili occorre svitare le
due viti A-fig. 59 e rimuovere il co-
perchio di protezione B.
212
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0128mfig. 59
A0E0123mfig. 60

213
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

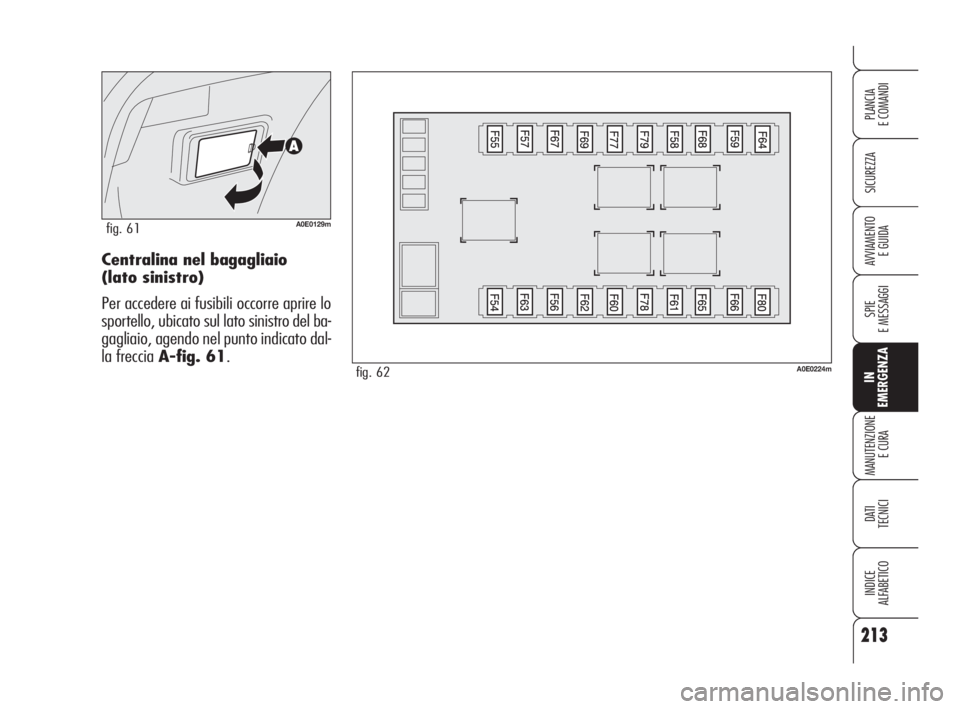

E GUIDACentralina nel bagagliaio
(lato sinistro)
Per accedere ai fusibili occorre aprire lo
sportello, ubicato sul lato sinistro del ba-
gagliaio, agendo nel punto indicato dal-
la freccia A-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62

214
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

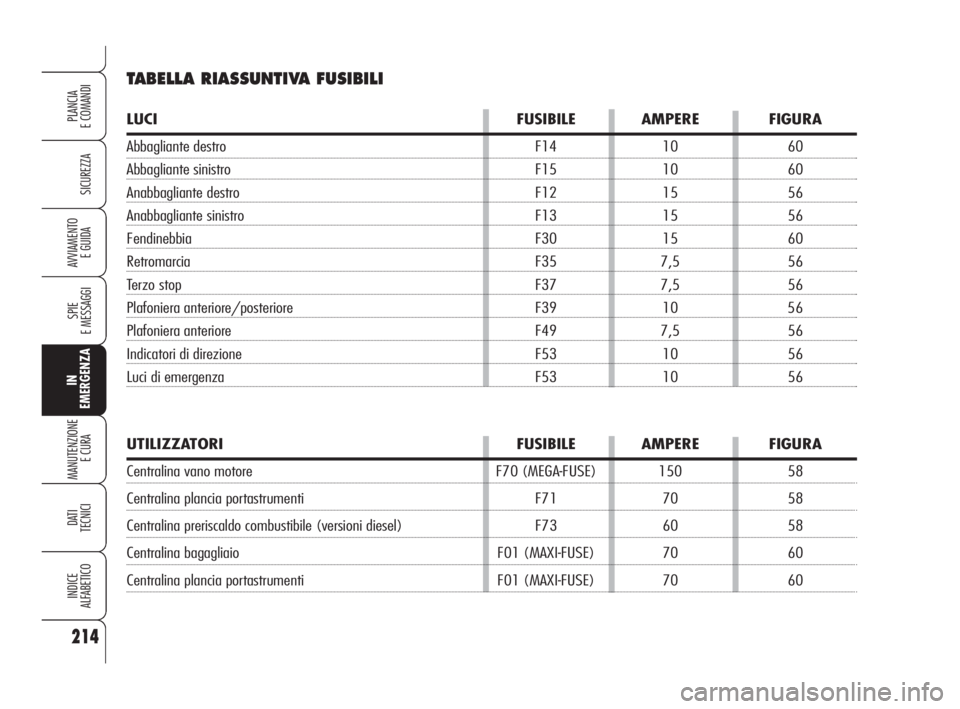

TABELLA RIASSUNTIVA FUSIBILI
LUCI FUSIBILE AMPERE FIGURA
Abbagliante destro F14 10 60
Abbagliante sinistro F15 10 60
Anabbagliante destro F12 15 56
Anabbagliante sinistro F13 15 56
Fendinebbia F30 15 60
Retromarcia F35 7,5 56
Terzo stop F37 7,5 56
Plafoniera anteriore/posteriore F39 10 56
Plafoniera anteriore F49 7,5 56
Indicatori di direzione F53 10 56
Luci di emergenza F53 10 56
UTILIZZATORI FUSIBILE AMPERE FIGURA
Centralina vano motore F70 (MEGA-FUSE) 150 58
Centralina plancia portastrumenti F71 70 58
Centralina preriscaldo combustibile (versioni diesel) F73 60 58
Centralina bagagliaio F01 (MAXI-FUSE) 70 60
Centralina plancia portastrumenti F01 (MAXI-FUSE) 70 60

215
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

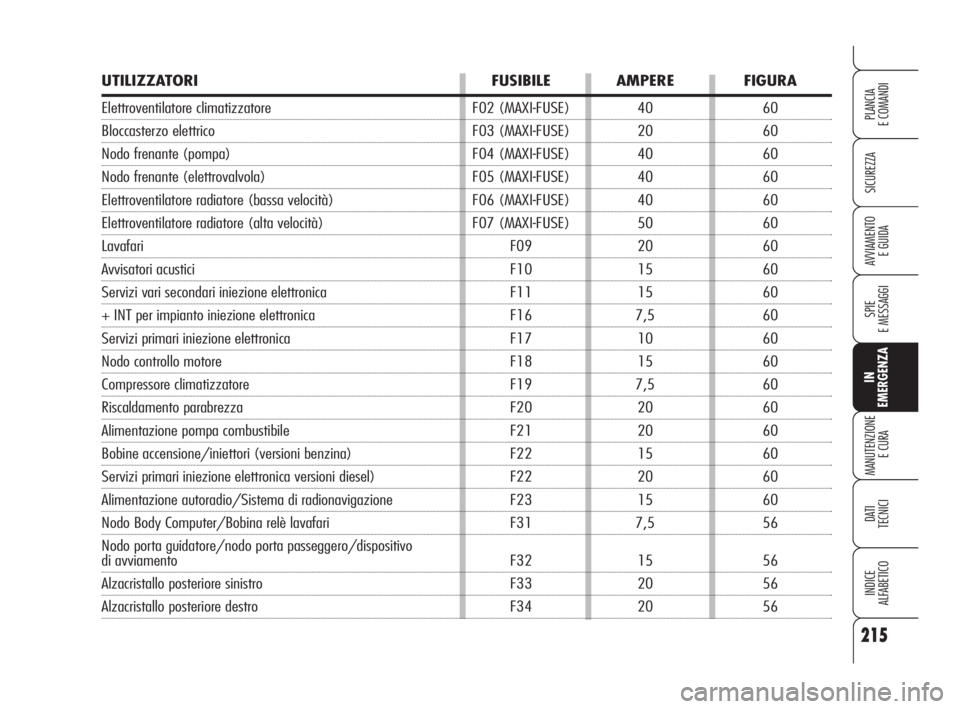

UTILIZZATORI FUSIBILE AMPERE FIGURA
Elettroventilatore climatizzatore F02 (MAXI-FUSE) 40 60
Bloccasterzo elettrico F03 (MAXI-FUSE) 20 60
Nodo frenante (pompa) F04 (MAXI-FUSE) 40 60
Nodo frenante (elettrovalvola) F05 (MAXI-FUSE) 40 60
Elettroventilatore radiatore (bassa velocità) F06 (MAXI-FUSE) 40 60
Elettroventilatore radiatore (alta velocità) F07 (MAXI-FUSE) 50 60
Lavafari F09 20 60
Avvisatori acustici F10 15 60
Servizi vari secondari iniezione elettronica F11 15 60
+ INT per impianto iniezione elettronica F16 7,5 60
Servizi primari iniezione elettronica F17 10 60
Nodo controllo motore F18 15 60
Compressore climatizzatore F19 7,5 60
Riscaldamento parabrezza F20 20 60
Alimentazione pompa combustibile F21 20 60
Bobine accensione/iniettori (versioni benzina) F22 15 60
Servizi primari iniezione elettronica versioni diesel) F22 20 60
Alimentazione autoradio/Sistema di radionavigazione F23 15 60
Nodo Body Computer/Bobina relè lavafari F31 7,5 56
Nodo porta guidatore/nodo porta passeggero/dispositivo
di avviamento F32 15 56
Alzacristallo posteriore sinistro F33 20 56
Alzacristallo posteriore destro F34 20 56

UTILIZZATORI FUSIBILE AMPERE FIGURA
Sensore presenza acqua nel filtro gasolio/debimetro F35 7,5 56
Interruttore luci stop/plancetta comandi tunnel centrale F35 7,5 56
Cruise Control F35 7,5 56
Sensore AQS F35 7,5 56
Alimentazione nodo bagagliaio/nodo porta anteriore F36 20 56
Nodo quadro strumenti F37 7,5 56
Centralina proiettori anteriori/Alimentazione centralina
proiettori a scarica di gas (Bixenon) (ove previsti) F37 7,5 56
Motoriduttore blocco/sblocco bagagliaio F38 15 56
Presa diagnosi sistema EOBD F39 10 56
Centralina sistema controllo pressione pneumatici F39 10 56
Predisposizione telefono cellulare F39 10 56
Centralina sirena allarme (ove previsto) F39 10 56
Climatizzatore F39 10 56
Lunotto termico F40 30 56
Sbrinatore ugelli lavacristallo/lavalunotto F41 7,5 56
Sbrinatore specchi riscaldati F41 7,5 56
Alimentazione nodo frenante (ABS/VDC) –
Nodo Angolo Sterzo – Sensore Imbardata F42 7,5 56
Tergilavacristallo F43 30 56
216
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

217
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

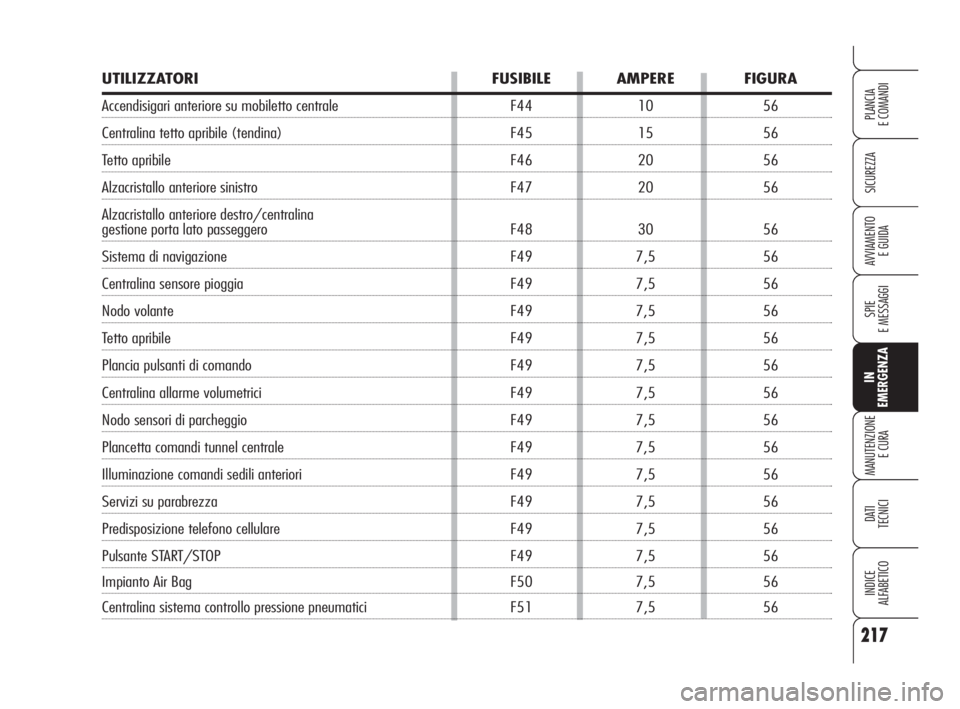

UTILIZZATORI FUSIBILE AMPERE FIGURA
Accendisigari anteriore su mobiletto centrale F44 10 56
Centralina tetto apribile (tendina) F45 15 56
Tetto apribile F46 20 56
Alzacristallo anteriore sinistro F47 20 56
Alzacristallo anteriore destro/centralina
gestione porta lato passeggero F48 30 56
Sistema di navigazione F49 7,5 56
Centralina sensore pioggia F49 7,5 56
Nodo volante F49 7,5 56
Tetto apribile F49 7,5 56
Plancia pulsanti di comando F49 7,5 56
Centralina allarme volumetrici F49 7,5 56
Nodo sensori di parcheggio F49 7,5 56
Plancetta comandi tunnel centrale F49 7,5 56
Illuminazione comandi sedili anteriori F49 7,5 56
Servizi su parabrezza F49 7,5 56
Predisposizione telefono cellulare F49 7,5 56
Pulsante START/STOP F49 7,5 56
Impianto Air Bag F50 7,5 56
Centralina sistema controllo pressione pneumatici F51 7,5 56

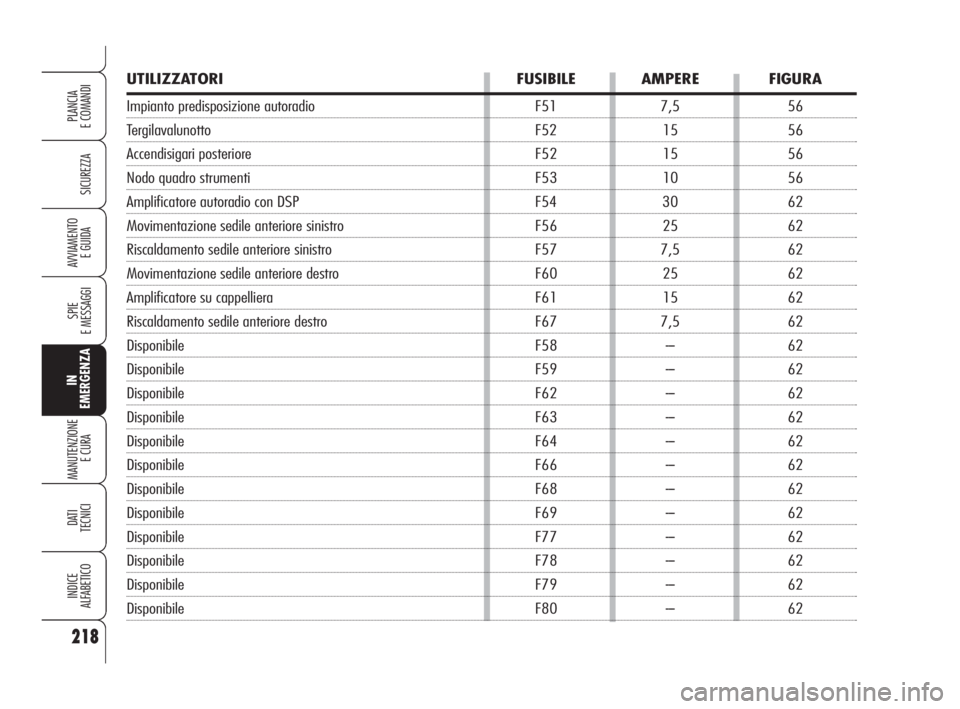

UTILIZZATORI FUSIBILE AMPERE FIGURA
Impianto predisposizione autoradio F51 7,5 56
Tergilavalunotto F52 15 56
Accendisigari posteriore F52 15 56
Nodo quadro strumenti F53 10 56
Amplificatore autoradio con DSP F54 30 62
Movimentazione sedile anteriore sinistro F56 25 62
Riscaldamento sedile anteriore sinistro F57 7,5 62
Movimentazione sedile anteriore destro F60 25 62
Amplificatore su cappelliera F61 15 62
Riscaldamento sedile anteriore destro F67 7,5 62
Disponibile F58 --- 62
Disponibile F59 --- 62
Disponibile F62 --- 62
Disponibile F63 --- 62
Disponibile F64 --- 62
Disponibile F66 --- 62
Disponibile F68 --- 62
Disponibile F69 --- 62
Disponibile F77 --- 62
Disponibile F78 --- 62
Disponibile F79 --- 62
Disponibile F80 --- 62
