Page 271 of 303
269
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
–ciclo extraurbano: se conduce el
coche simulando un recorrido extraur-
bano con aceleraciones frecuentes en to-
das las marchas; la velocidad de reco-
rrido varía de 0 a 120 km/h;
–consumo combinado: se calcula
con una ponderación del 37% en el ci-
clo urbano y del 63% en el ciclo inte-
rurbano.ADVERTENCIA El tipo de recorri-
do, el tráfico, las condiciones at-
mosféricas, el estilo de conduc-
ción, el estado del coche en ge-
neral, el nivel de equipamiento /
dotaciones / accesorios, la acti-
vación de la climatización, la car-
ga del coche, la presencia de la
baca sobre el techo y otras si-
tuaciones que perjudican la aero-
dinámica o la resistencia al avan-
ce, llevan a valores de consumo

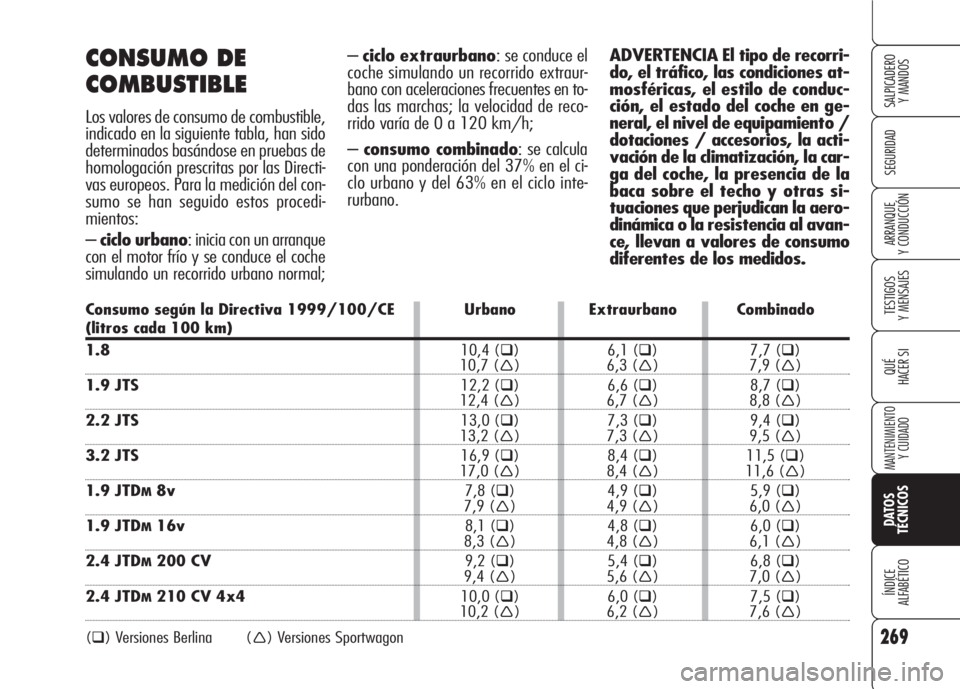

diferentes de los medidos.CONSUMO DE
COMBUSTIBLE
Los valores de consumo de combustible,
indicado en la siguiente tabla, han sido
determinados basándose en pruebas de
homologación prescritas por las Directi-
vas europeos. Para la medición del con-
sumo se han seguido estos procedi-
mientos:
–ciclo urbano: inicia con un arranque
con el motor frío y se conduce el coche
simulando un recorrido urbano normal;
Consumo según la Directiva 1999/100/CE Urbano Extraurbano Combinado
(litros cada 100 km)
1.810,4 (
) 6,1 () 7,7 ()10,7 () 6,3 () 7,9 ()
1.9 JTS12,2 (
) 6,6 () 8,7 ()12,4 () 6,7 () 8,8 ()
2.2 JTS13,0 (
) 7,3 () 9,4 ()13,2 () 7,3 () 9,5 ()
3.2 JTS 16,9 (
) 8,4 () 11,5 ()17,0 () 8,4 () 11,6 ()
1.9 JTD
M8v7,8 () 4,9 () 5,9 ()7,9 () 4,9 () 6,0 ()
1.9 JTD
M16v8,1 () 4,8 () 6,0 ()8,3 () 4,8 () 6,1 ()
2.4 JTD
M200 CV9,2 () 5,4 () 6,8 ()9,4 () 5,6 () 7,0 ()
2.4 JTD
M210 CV 4x410,0 () 6,0 () 7,5 ()10,2 () 6,2 () 7,6 ()
(
) Versiones Berlina () Versiones Sportwagon
Page 272 of 303
270
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

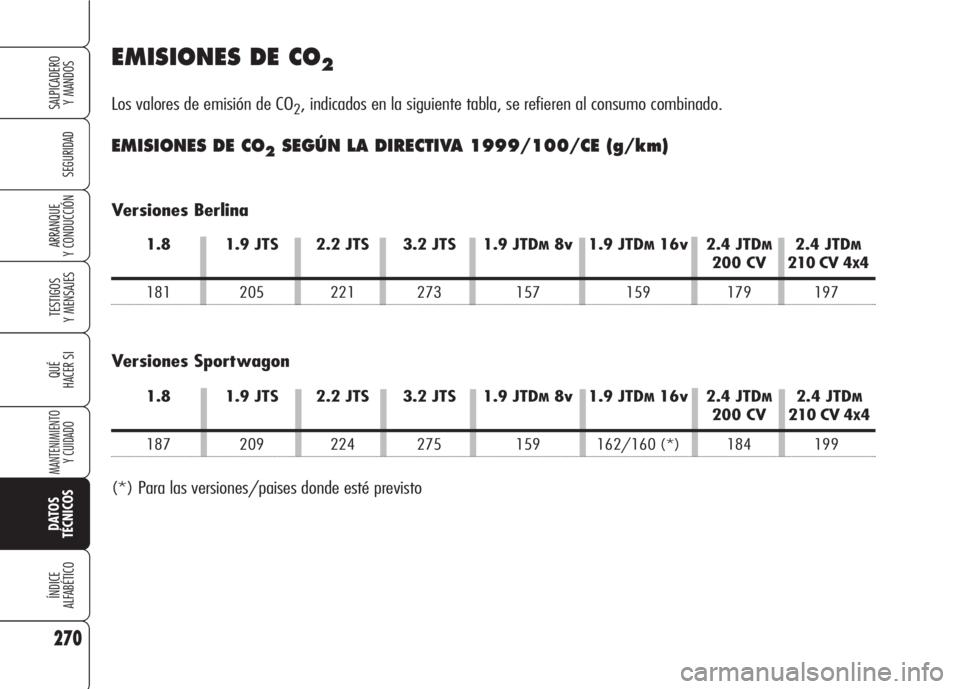

EMISIONES DE CO2
Los valores de emisión de CO2, indicados en la siguiente tabla, se refieren al consumo combinado.
EMISIONES DE CO2SEGÚN LA DIRECTIVA 1999/100/CE (g/km)
Versiones Berlina
Versiones Sportwagon
1.8 1.9 JTS 2.2 JTS 3.2 JTS 1.9 JTDM8v 1.9 JTDM16v 2.4 JTDM2.4 JTDM
200 CV210 CV 4X4
181 205 221 273 157 159 179 197
1.8 1.9 JTS 2.2 JTS 3.2 JTS 1.9 JTD
M8v 1.9 JTDM16v 2.4 JTDM2.4 JTDM
200 CV210 CV 4X4
187 209 224 275 159 162/160 (*) 184 199
(*) Para las versiones/paises donde esté previsto
Page 273 of 303
271
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Sigla de homologación
T939 NTR939
Unión Europea
y Países que aplican
la directiva
Argentina
Australia
Brasil
Bulgaria
China
❒Datos no disponibles al momento de la impresión.
N15278
HHHH-AA-FFFFHHHH-AA-FFFF
CMII ID : 2006DJ0352CMII ID : 2006DJ0351

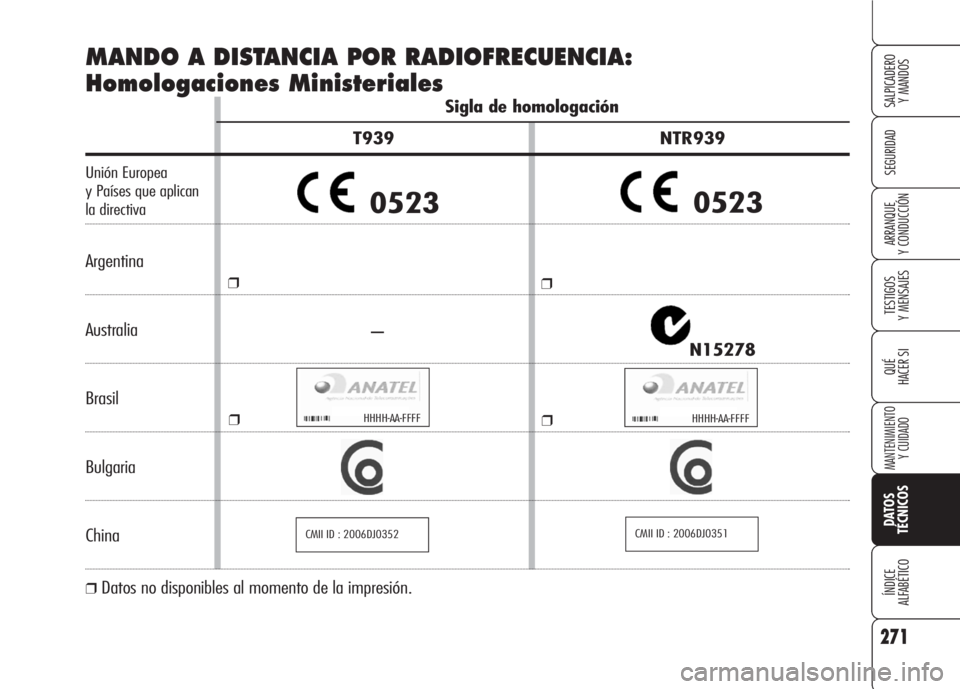

MANDO A DISTANCIA POR RADIOFRECUENCIA:
Homologaciones Ministeriales
05230523
❒
❒
–
❒
❒
Page 274 of 303
272
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
AGREE PAR L’ANRT MAROC
Numéro d’agrément : MR 2395 ANRT 2006
Date d’agrément : 13/01/2006AGREE PAR L’ANRT MAROC
Numéro d’agrément : MR 2394 ANRT 2006
Date d’agrément : 13/01/2006
Complies with
IDA Standards
DA 104022Complies with
IDA Standards
DA 104022
TA-2005/701
APPROVEDTA-2005/702
APPROVED YYYYXXXX-XXXYYYYXXXX-XXX
AA 000000 EAA 000000 E❒
❒
❒
❒

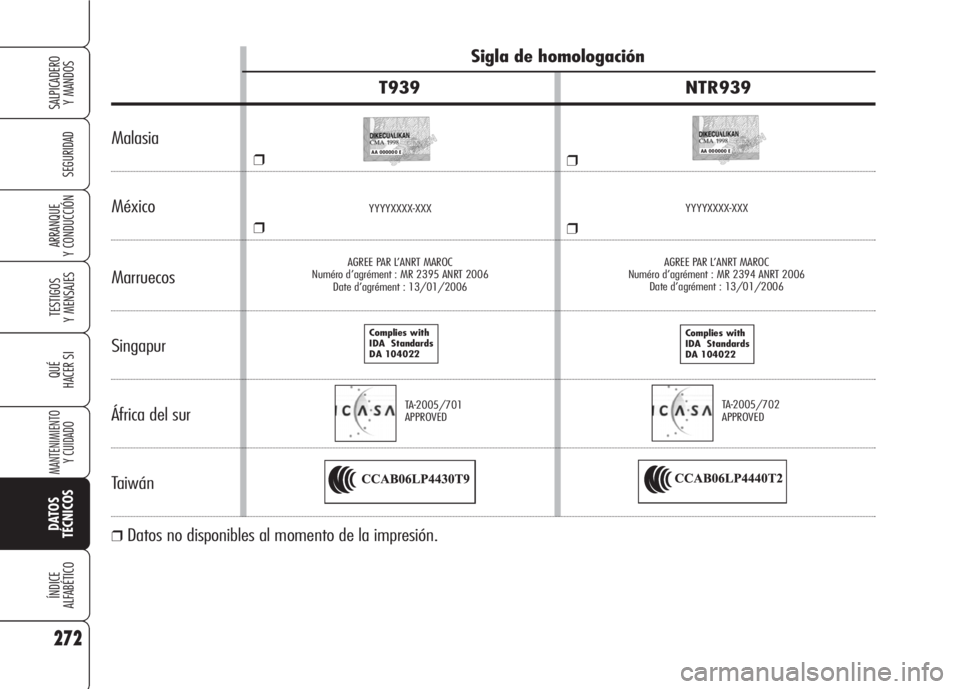

Sigla de homologación
T939 NTR939
Malasia
México
Marruecos
Singapur
África del sur
Taiwán
❒Datos no disponibles al momento de la impresión.
Page 275 of 303
273
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Page 276 of 303
274
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Page 277 of 303
A A
L L
F F
A A
1 1
5 5
9 9
S S
P P
O O
R R
T T
W W
A A
G G
O O
N N
LIMPIALUNETA POSTERIOR ............................... 276
MALETERO ....................................................... 277
BACA/PORTAESQUÍS ......................................... 284
PREDISPOSICIÓN PARA MONTAJE DE LA SILLA
“ISOFIX UNIVERSAL” ........................................ 285
HAY QUE SUSTITUIR UNA LÁMPARA EXTERIOR ...... 286
HAY QUE SUSTITUIR UNA LÁMPARA INTERIOR ....... 289
HAY QUE SUSTITUIR UN FUSIBLE ........................ 291
275
ALFA 159 SPORTWAGON
Page 278 of 303
No utilice el limpialuneta
para eliminar la nieve o hie-
lo acumulados sobre el cris-
tal. En estas condiciones, si el lim-
pialuneta posterior ha sido some-
tido a un esfuerzo excesivo, inter-
viene el dispositivo de protección del
motor impidiendo el funcionamien-
to durante algunos segundos. En
caso de que no se restablezca su
funcionamiento, acuda a los Servi-
cios Autorizados Alfa Romeo.
SUSTITUCIÓN DE LA
ESCOBILLA
Proceda como sigue:
❒levante la protección A-fig. 2, aflo-
je la tuerca By quite el brazo C;
❒ponga correctamente el brazo nue-
vo, apriete a fondo la tuerca By lue-
go, baje la protección A.

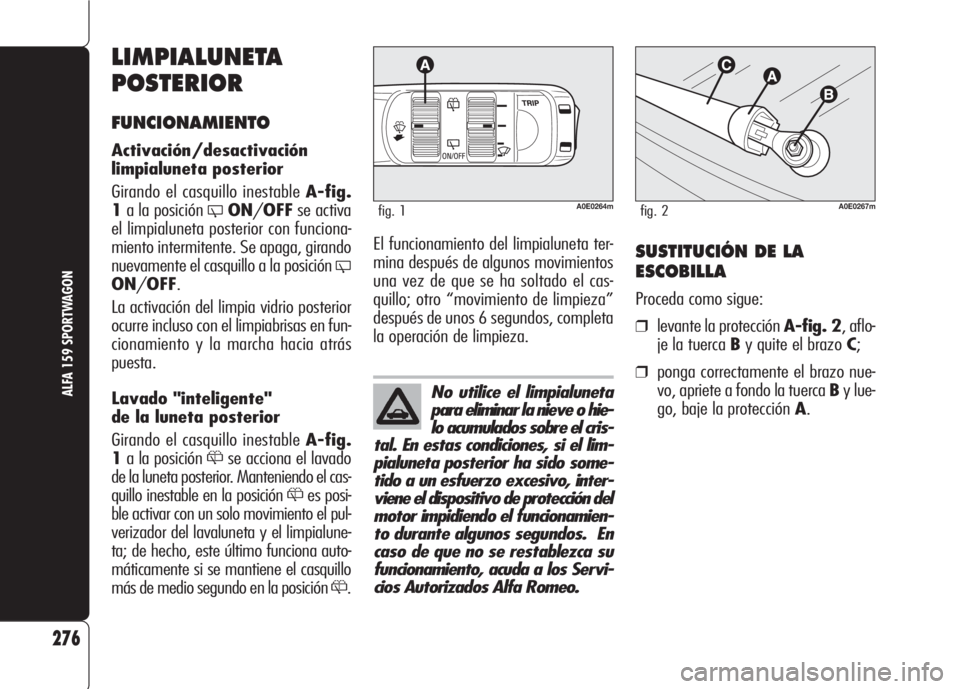

LIMPIALUNETA
POSTERIOR
FUNCIONAMIENTO
Activación/desactivación
limpialuneta posterior
Girando el casquillo inestable A-fig.
1a la posición
'ON/OFFse activa
el limpialuneta posterior con funciona-
miento intermitente. Se apaga, girando
nuevamente el casquillo a la posición
'
ON/OFF.
La activación del limpia vidrio posterior
ocurre incluso con el limpiabrisas en fun-
cionamiento y la marcha hacia atrás
puesta.
Lavado "inteligente"
de la luneta posterior
Girando el casquillo inestable A-fig.
1a la posición &se acciona el lavado
de la luneta posterior. Manteniendo el cas-
quillo inestable en la posición &es posi-
ble activar con un solo movimiento el pul-
verizador del lavaluneta y el limpialune-
ta; de hecho, este último funciona auto-
máticamente si se mantiene el casquillo
más de medio segundo en la posición &.
276
ALFA 159 SPORTWAGON
A0E0264mfig. 1A0E0267mfig. 2
El funcionamiento del limpialuneta ter-
mina después de algunos movimientos
una vez de que se ha soltado el cas-
quillo; otro “movimiento de limpieza”
después de unos 6 segundos, completa
la operación de limpieza.
Page 279 of 303
PULVERIZADOR
Si el líquido no sale, controle en primer
lugar que haya líquido en el depósito del
lavaparabrisas / lavaluneta posterior
(consulte el apartado “Verificación de
niveles” en el capítulo “Mantenimien-
to y cuidado”).
Luego, controle que los orificios A-fig.
3de salida no estén obturados even-
tualmente usando un alfiler.
277
ALFA 159 SPORTWAGON
A0E0269mfig. 4
A0E0263mfig. 5
A0E0268mfig. 3
MALETERO
APERTURA DE EMERGENCIA
DEL MALETERO DESDE EL
INTERIOR DEL COCHE
Para poder abrir el maletero desde el in-
terior del coche, en caso de que estu-
viese descargada la batería o como con-
secuencia de una anomalía en la cerra-
dura de la puerta del maletero, proceda
como sigue:
❒incline completamente los asientos
traseros (consulte el apartado “Am-
pliación del maletero” en el capítu-
lo “Salpicadero y mandos”);
❒quite los reposacabezas posteriores;
❒retire el destornillador del contene-
dor de las herramientas e, intervi-
niendo desde el interior del malete-
ro (por la parte posterior), introdúz-
calo en el alojamiento A-fig. 4y
luego, intervenga en la palanca B-
fig. 5.
Page 280 of 303
COMPARTIMIENTOS
PORTAOBJETOS
fig. 8 - 9
A los lados del maletero hay dos com-
partimientos portaobjetos cerrados por
una tapa.
Para abrir la tapa, presione el pulsador
Ay gírelo hacia abajo.
278
ALFA 159 SPORTWAGON
Si viajando a través de
una zona donde es difí-
cil reabastecer el coche de com-
bustible y desea transportar-
lo en un bidón de reserva, se
debe hacer respetando las dis-
posiciones legislativas vigen-
tes, utilizando exclusivamen-
te un bidón homologado y fi-
jado correctamente a las ani-
llas de sujeción de la carga.
Aún así, el riesgo de incendio
aumenta en caso de accidente.
ADVERTENCIA
Un equipaje pesado y
mal fijado podría herir
gravemente a los pasajeros en
caso de accidente.
ADVERTENCIA
A0E0273mfig. 8
A0E0272mfig. 9
A0E0270mfig. 6A0E0271mfig. 7
FIJACIÓN DE LA CARGA
En el interior del maletero hay 4 ani-
llas (véase fig. 6yfig. 7) para en-
ganchar las cuerdas que a su vez man-
tienen fijada correctamente la carga
transportada.
Las anillas sirven también para fijar la
red que sujeta la carga (disponible op-
cional para las versiones / países don-
de esté previsto, en los Servicios Auto-
rizados Alfa Romeo).
