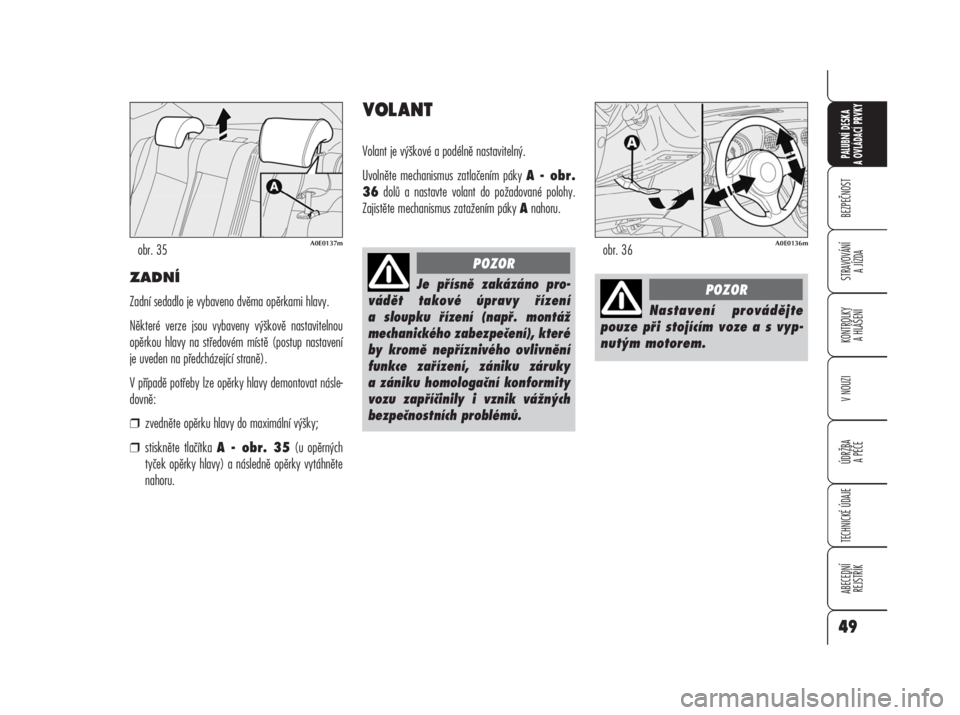

ZADNÍ
Zadní sedadlo je vybaveno dvěma opěrkami hlavy.
Některé verze jsou vybaveny výškově nastavitelnou
opěrkou hlavy na středovém místě (postup nastavení
je uveden na předcházející straně).
V případě potřeby lze opěrky hlavy demontovat násle-
dovně:
❒zvedněte opěrku hlavy do maximální výšky;
❒stiskněte tlačítka A - obr. 35(u opěrných
tyček opěrky hlavy) a následně opěrky vytáhněte
nahoru.
VOLANT
Volant je výškové a podélně nastavitelný.
Uvolněte mechanismus zatlačením páky A - obr.
36dolů a nastavte volant do požadované polohy.
Zajistěte mechanismus zatažením páky Anahoru.
BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
obr. 35A0E0137mobr. 36A0E0136m
49
Je přísně zakázáno pro-
vádět takové úpravy řízení
a sloupku řízení (např. montáž
mechanického zabezpečení), které
by kromě nepříznivého ovlivnění
funkce zařízení, zániku záruky
a zániku homologační konformity
vozu zapříčinily i vznik vážných
bezpečnostních problémů.
POZOR
Nastavení provádějte
pouze při stojícím voze a s vyp-
nutým motorem.
POZOR
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:50 StrÆnka 49
Page 52 of 275

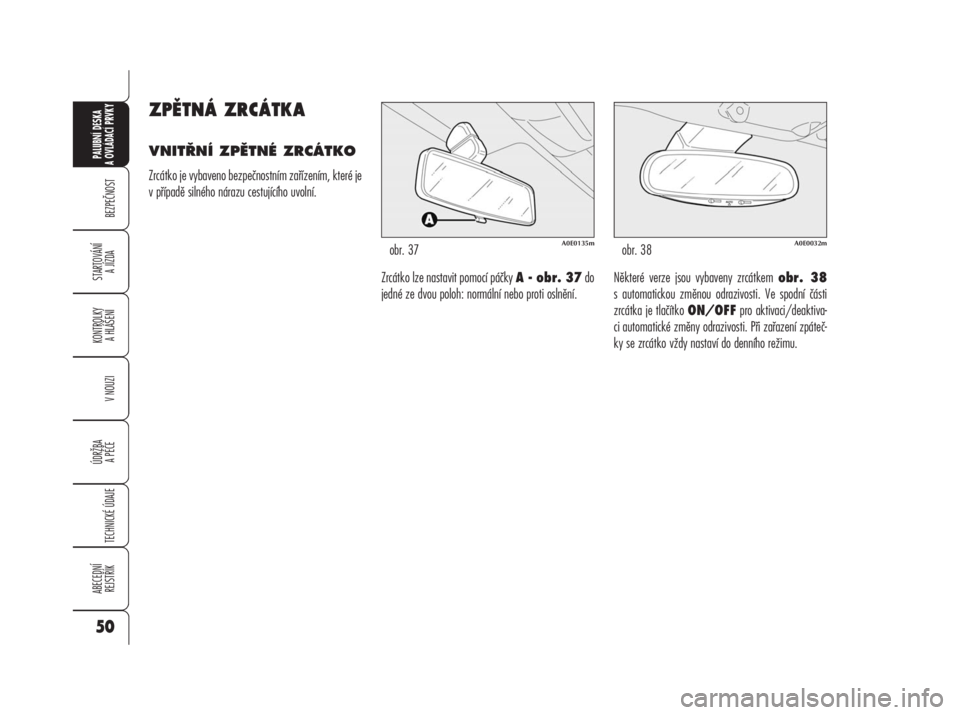

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
Zrcátko je vybaveno bezpečnostním zařízením, které je
v případě silného nárazu cestujícího uvolní.
Zrcátko lze nastavit pomocí páčky A - obr. 37do
jedné ze dvou poloh: normální nebo proti oslnění.Některé verze jsou vybaveny zrcátkem obr. 38
s automatickou změnou odrazivosti. Ve spodní části
zrcátka je tlačítko ON/OFFpro aktivaci/deaktiva-
ci automatické změny odrazivosti. Při zařazení zpáteč-
ky se zrcátko vždy nastaví do denního režimu.
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
PALUBNÍ DE
A OVLÁDACÍ P
obr. 37A0E0135mobr. 38A0E0032m
50
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:50 StrÆnka 50
Page 53 of 275

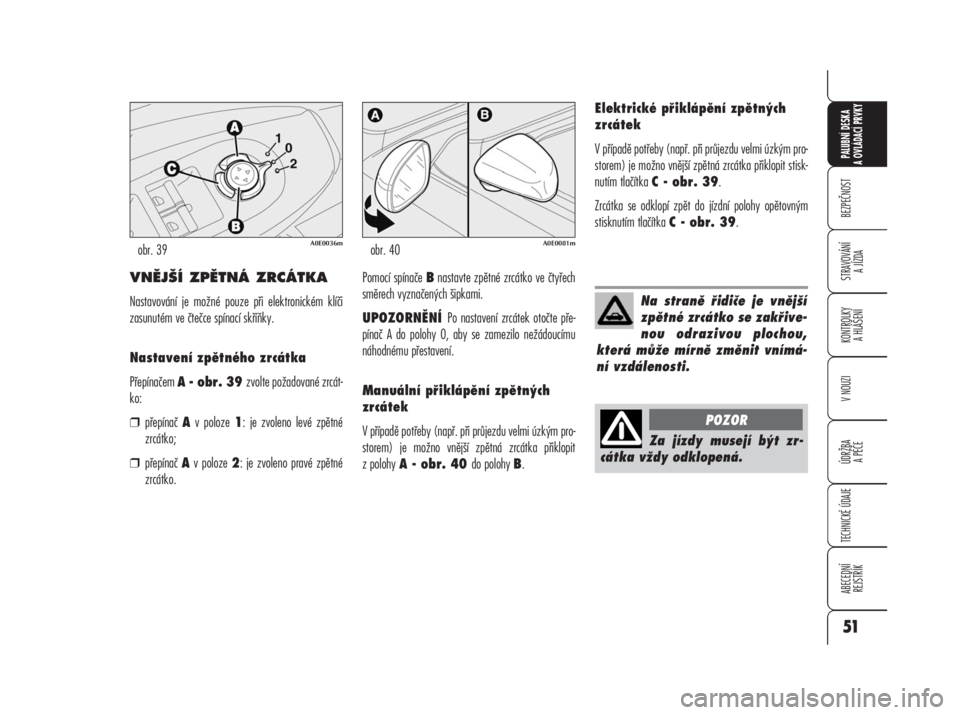

VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Nastavování je možné pouze při elektronickém klíči
zasunutém ve čtečce spínací skříňky.
Nastavení zpětného zrcátka
Přepínačem A - obr. 39 zvolte požadované zrcát-
ko:
❒přepínač Av poloze 1: je zvoleno levé zpětné
zrcátko;
❒přepínač Av poloze 2: je zvoleno pravé zpětné
zrcátko.Pomocí spínače Bnastavte zpětné zrcátko ve čtyřech
směrech vyznačených šipkami.
UPOZORNĚNÍ Po nastavení zrcátek otočte pře-
pínač A do polohy 0, aby se zamezilo nežádoucímu
náhodnému přestavení.
Manuální přiklápění zpětných
zrcátek
V případě potřeby (např. při průjezdu velmi úzkým pro-
storem) je možno vnější zpětná zrcátka přiklopit
z polohy A - obr. 40 do polohy B.Elektrické přiklápění zpětných
zrcátek
V případě potřeby (např. při průjezdu velmi úzkým pro-
storem) je možno vnější zpětná zrcátka přiklopit stisk-
nutím tlačítka C - obr. 39.
Zrcátka se odklopí zpět do jízdní polohy opětovným
stisknutím tlačítka C - obr. 39.
BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
obr. 39A0E0036mobr. 40A0E0081m
51
Na straně řidiče je vnější
zpětné zrcátko se zakřive-
nou odrazivou plochou,
která může mírně změnit vnímá-
ní vzdálenosti.
Za jízdy musejí být zr-
cátka vždy odklopená.
POZOR
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 51
Page 54 of 275
Uložení „parkovací“ polohy
pravého vnějšího zpětného
zrcátka do paměti
U vozů vybavených sedadly s elektrickým nastavová-
ním lze při zařazené zpátečce za účelem zlepšení
výhledu při parkovacím manévru nastavit (a uložit do
paměti) polohu vnějšího zpětného zrcátka na straně
spolujezdce do jiné polohy, než která odpovídá nor-
mální jízdě vpřed. Při ukládání do paměti postupujte
následovně:
❒při stojícím voze a elektronickém klíči zasunutém
ve čtečce spínací skříňky zařate zpátečku;
❒nastavte přepínač A - obr. 39do polohy 2
(vnější zpětné zrcátko na straně spolujezdce);
❒nastavte zpětné zrcátko na straně spolujezdce do
polohy optimální pro parkovací manévr;
❒stiskněte jedno z tlačítek C - obr. 33na dobu
delší než 3 sekundy (viz část „Sedadla“ v této
kapitole).Současně s „parkovací“ polohou pravého vnějšího
zpětného zrcátka se do paměti uloží i poloha sedadla
a levého vnějšího zpětného zrcátka. Akustický signál
řidiče upozorní na uložení polohy do paměti.
Vyvolání „parkovací“ polohy
pravého vnějšího zpětného
zrcátka z paměti
Postupujte následovně: zasuňte elektronický klíč do
čtečky spínací skříňky, zařate zpátečku a přepínač
A - obr. 39nastavte do polohy 2(vnější zpětné
zrcátko na straně spolujezdce).
Zrcátko se automaticky přestaví do polohy uložené
v paměti.
Pokud není v paměti uložena žádná poloha zpětného
zrcátka, při zařazení zpátečky se vnější zpětné zrcátko
na straně spolujezdce mírně sklopí dolů, aby se tak
usnadnil parkovací manévr.Zrcátko se automaticky vrátí do původní polohy cca 10
sekund po vyřazení zpátečky, okamžitě po překročení
rychlosti 10 km/h při zařazeném rychlostním stupni
pro jízdu vpřed, případně otočením přepínače A-
obr. 39do polohy 0.
Automatické nastavování
vnějších zpětných zrcátek
do původní polohy
Při každém zasunutí elektronického klíče do čtečky spí-
nací skříňky se vnější zpětná zrcátka automaticky vrátí
do polohy naposledy nastavené nebo vyvolané při
předcházejícím vytažení elektronického klíče ze čtečky
spínací skříňky.
Tato funkce umožňuje vrácení vnějších zpětných zrcá-
tek do původní polohy, pokud během odstavení vozu
došlo k manuálnímu nebo náhodnému přestavení vněj-
šího zpětného zrcátka.
Vyhřívání vnějších
zpětných zrcátek
Vnější zpětná zrcátka jsou vybavena topnými rezistory,
které se zapnou při zapnutí vyhřívání zadního okna
(stisknutím tlačítka ).
UPOZORNĚNÍ Vyhřívání je řízeno časovým spí-
načem a po několika minutách se automaticky vypne.
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
PALUBNÍ DE
A OVLÁDACÍ P
52
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 52
Page 55 of 275
KLIMATIZACE
obr. 41
