PONOVNO POSTAVLJANJE
KOTA^A STANDARDNIH
DIMENZIJA
Izvedbe sa ~eli~nim naplatcima
A-sl.10B
sl.12
sl.11
Pridr`avajte se prethodno
opisanog postupka, podignite
vozilo i izvadite rezervni kota~.
Postupite na sljede}i na~in: Pazite da su dodirne povr{ine
kota~a i glav~ine ~iste i bez
ne~isto}e koja kasnije mo`e
uzrokovati otpu{tanje
pri~vrsnih vijaka;
Postavite normalni kota~ tako
da provrt postavite na
odgovaraju}i trn ;
Postavite poklopac na kota~
tako da simbol (ozna~en na
unutarnjoj strani poklopca
kota~a) odgovara ventilu za
napuhavanje ;
Koriste}i se klju~em iz alata
pritegnite ostale pri~vrsne vijke;Spustite vozilo i maknite
dizalicu;
Koriste}i klju~ iz alata, do kraja
pritegnite vijke redoslije-dom
prikazanim na ; Izvedbe sa aluminijskim
naplatcima
A-sl.13
A-sl.13
sl.11
Postupite na sljede}i na~in:
pritegnite osovinu na
jedan od provrta za pri~vrsne vijke
na glav~ini;
postavite kota~ na osovinu i
koriste}i se klju~em iz alata
pritegnite ostala ~etiri vijka;
odvijte osovinu i pritegnite
preostali zadnji vijak;
spustite vozilo i maknite dizalicu,
koriste}i klju~ iz alata, do kraja
pritegnite vijke redoslijedom
prethodno opisanim prilikom
postavljanja rezervnog kota~a . Nakon postavljanja kota~a
Spremite rezervni kota~ u
predvi|en prostor u prtlja`niku;
Postavite dizalicu na svoj nosa~
tako da je malo otvorite kako bi se
sprije~ilo njezino pomicanje
tijekom vo`nje;
Smjestite kori{teni alat u svoje
dosjede na nosa~u, vratite nosa~
sa upotpunjenim alatom na
rezervni kota~;
Vratite nosa~ sa alatom na
rezervni kota~;
Vratite prevlaku te je pravilno
u~vrstite.
PRAVILNAUPORABA VOZILA SIGURNOSNI
URE\AJI ARMATURNA
PLO^A I
KOMANDE
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA U SLU^AJU
NU@DE
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX

OPREMA ZA BRZI
POPRAVAK GUME -
automatski FIX & GO
Oprema za brzi automatski popravak
gume Fix & Go je smje{ten u
prtlja`nik umjesto alata i rezervnog
kota~a manjih dimenzija.
Oprema je smje{tena u
prtlja`niku. U opremi je tako|er
sadr`an odvija~ i vu~ni prsten.sl.14
Oprema za brzi popravak se sastoji
od sljede}eg:
punjenja koje sadr`i
sredstvo za brtvljenje i koje je
opremljeno sa:
- cijevi za punjenje ;
- naljepnicom , koja sadr`i
obavijest "max.80km/h", koja se
nakon izmjene kota~a postavlja
na vidljivo mjesto za voza~a
(instrument plo~a);
kompresora koji sadr`e
manometar i priklju~ke; A-sl.14
B
C
D priru~nik sa uputama , za
brzo i pravilno kori{tenje opreme
za brzi popravak gume, pri tome
se priru~nik daje na uvid osoblju
koje je zadu`eno za popravak/
~i{}enje probu{ene gume;
par za{titnih rukavica koje su
smje{tene pored kompresora;
adaptera za napuhavanje razli~itih
predmeta.
sl.15
sl
sl
PRAVILNA
UPORABA VOZILA SIGURNOSNI
URE\AJI ARMATURNA
PLO^A I
KOMANDE
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX U SLU^AJU
NU@DE

Predajte na uvid
priru~nik sa uputama
osoblju servisa / vulkanizera koje
je zadu`eno za popravak/
~i{}enje probu{ene gume.
Ako je guma probu{ena
od strane stranoga tijela,
mogu}e je popraviti
gumu do maksimalnog promjera
o{te}enja od 4mm. Obratite pa`nju na sljede}e:
Fluid za brtvljenje u opremi za brzi
popravak gume, zadr`ava efikasnost
pri vanjskim temperaturama izme|u -
20 C i +50 C.
Fluid za brtvljenje ima ograni~eni
vijek trajanja.
oo
Punjenje sadr`ava etilen
glikol. Punjenje sadr`i i
latex: koji mo`e uzrokovati
alargijsku reakciju. Ova sup-
stanca mo`e biti {tetna ako se
proguta ili udahne te nadra`uju}e
djeluje na o~i ili u slu~aju dodira.
U slu~aju da do|ete u dodir sa
supstancom odmah isperite dio
sa vodom i skinite kontaminiranu
odje}u. U slu~aju gutanja, ne
izazivajte namjerno povra}anje,
ve}isperite usta sa vodom i
popijte puno vode te se hitno
obratite doktoru. Dr`ite podalje
od djece. Ovaj proizvod ne smiju
koristiti astmati~ari. Ne udi{ite
pare. U slu~aju alergijske reakcije
hitno se obratite doktoru. Dr`ite
punjenje u predvi|enom prostoru
i podalje od topline. Fluid za
brtvljenje ima ograni~en rok
trajanja.
Rupe i o{te}enja na
bo~noj strani gume se ne mogu
popraviti. Ne koristite opremu za
brzi popravak gume u koliko je
o{te}enje gume nastalo uslijed
vo`nje sa ispra`njenom gumom.
Popravci nisu mogu}i u
slu~aju o{te}enja
naplatka (izrazito udubljene
deformacije uzrokuju ispu{tanje
zraka). Ne vadite iz gume strane
predmete (vijke ili ~avle).
UPOZORENJE UPOZORENJE
UPOZORENJE
UPOZORENJE
PRAVILNA UPORABA VOZILA SIGURNOSNI
URE\AJI ARMATURNA
PLO^A I
KOMANDE
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA U SLU^AJU
NU@DE
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX

Kompresor se ne smije
koristiti du`e od 20
minuta. Postoji opasnost od
pregrijavanja! Za gume koje su
popravljene opremom za brzi
popravak predvi|ena je isklju~ivo
privremena uporaba.
Zamijenite punjenje u
koliko je sredstvu za
brtvljenje istekao rok
uporabe. Punjenja i sredstvo za
brtvljenje ne bacajte i ne
ispu{tajte u okoli{. Punjenja i
sredstvo za brtvljenje odla`ite na
zakonom propisna na~in. Navucite za{titne
rukavice koje su sastavni
dio opreme za brzi popravak
gume.
POSTUPAK NAPUHAVANJA
Postupite na sljede}i na~in: kota~ koji popravljate postavite u
polo`aj sa ventilom koji je
prikazan na slici, povucite ru~nu
ko~nicu, izvadite opremu za brzi
popravak gume do kota~a koji je
potrebno popraviti; A-sl.16
odvijte ~ep ventila, izvadite cijev
za punjenje
i navijte
nastavak na ventil gume; A-sl.17
B-sl.18
sl
sl
sl
UPOZORENJE
UPOZORENJE
PRAVILNA
UPORABA VOZILA SIGURNOSNI
URE\AJI ARMATURNA
PLO^A I
KOMANDE
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX U SLU^AJU
NU@DE

UPOZORENJE
Postavite naljepnicu na
vidljivo mjesto za voza~a
kako bi ukazalo na to da je guma
tretirana sa opremom za brzo
popravljanje. Pa`ljivo vozite
naro~ito pri prolasku kroz zavoje i
ne prekora~ujte 80km/h.
Izbjegavajte nagla ko~enja i
ubrzavanja.

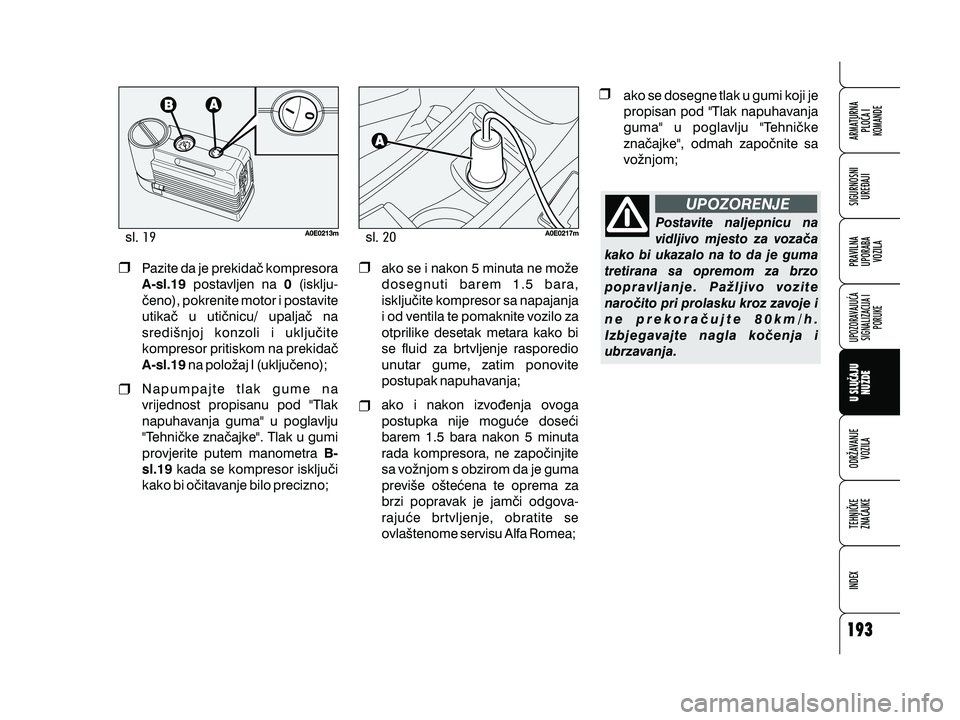

Pazite da je prekida~ kompresora
postavljen na (isklju-
~eno), pokrenite motor i postavite
utika~ u uti~nicu/ upalja~ na
sredi{njoj konzoli i uklju~ite
kompresor pritiskom na prekida~ na polo`aj I (uklju~eno);
Napumpajte tlak gume na
vrijednost propisanu pod "Tlak
napuhavanja guma" u poglavlju
"Tehni~ke zna~ajke". Tlak u gumi
provjerite putem manometra kada se kompresor isklju~i
kako bi o~itavanje bilo precizno; A-sl.19 0
A-sl.19
B-
sl.19 ako se i nakon 5 minuta ne mo`e
dosegnuti barem 1.5 bara,
isklju~ite kompresor sa napajanja
i od ventila te pomaknite vozilo za
otprilike desetak metara kako bi
se fluid za brtvljenje rasporedio
unutar gume, zatim ponovite
postupak napuhavanja;
ako i nakon izvo|enja ovoga
postupka nije mogu}e dose}i
barem 1.5 bara nakon 5 minuta
rada kompresora, ne zapo~injite
sa vo`njom s obzirom da je guma
previ{e o{te}ena te oprema za
brzi popravak je jam~i odgova-
raju}e brtvljenje, obratite se
ovla{tenome servisu Alfa Romea; ako se dosegne tlak u gumi koji je
propisan pod "Tlak napuhavanja
guma" u poglavlju "Tehni~ke
zna~ajke", odmah zapo~nite sa
vo`njom;
sl sl
PRAVILNA
UPORABA VOZILA SIGURNOSNI
URE\AJI ARMATURNA
PLO^A I
KOMANDE
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA U SLU^AJU
NU@DE
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX

nakon otprilike 10 minuta vo`nje,
zaustavite se i ponovno
provjerite pritisak u gumi;;
povucite ru~nu ko~nicu
Ako pritisak u gumi padne
ispod 1.8 bara, nemojte
nastaviti sa vo`njom; s obzirom da
je guma previ{e o{te}ena oprema
za brzo popravljanje gume Fix &
Go ne mo`e jam~iti odgovaraju}e
brtvljenje. Obratite se ovla{te-
nome servisu Alfa Romea. ako je o~itan pritisak od barem
1.8 bara, uspostavite pravilan tlak
u gumi (sa upaljenim motorom i
uklju~enom ru~nom ko~nicom);
sa naro~itom pa`njom odvezite
se do najbli`eg ovla{tenoga
servisa Alfa Romea.
Od iznimne je va`nosti da
naglasite osoblju servisa
kako je guma popravljena
koriste}i se opremom za brzi
popravak gume. Predajte na uvid
priru~nik sa uputama osoblju
servisa/vulkanizera koje je
zadu`eno za popravak/~i{}enje
probu{ene gume. PROVJERAVANJE I
USPOSTAVLJANJE PRITISKA U
GUMAMA
A-sl.21
sl.22
Kompresor se tako|er mo`e koristiti
za uspostavljanje pravilnog pritiska u
gumama. Izvadite nastavak za brzo
spajanje te spojite priklju~ak
direktno na ventil gume ; na ovaj
na~in punjenje se ne spaja na
kompresor te se pri tome sredstvo za
brtvljenje ne dovodi u gumu. sl
sl
UPOZORENJE
UPOZORENJE
PRAVILNAUPORABA VOZILA SIGURNOSNI
URE\AJI ARMATURNA
PLO^A I
KOMANDE
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX U SLU^AJU
NU@DE

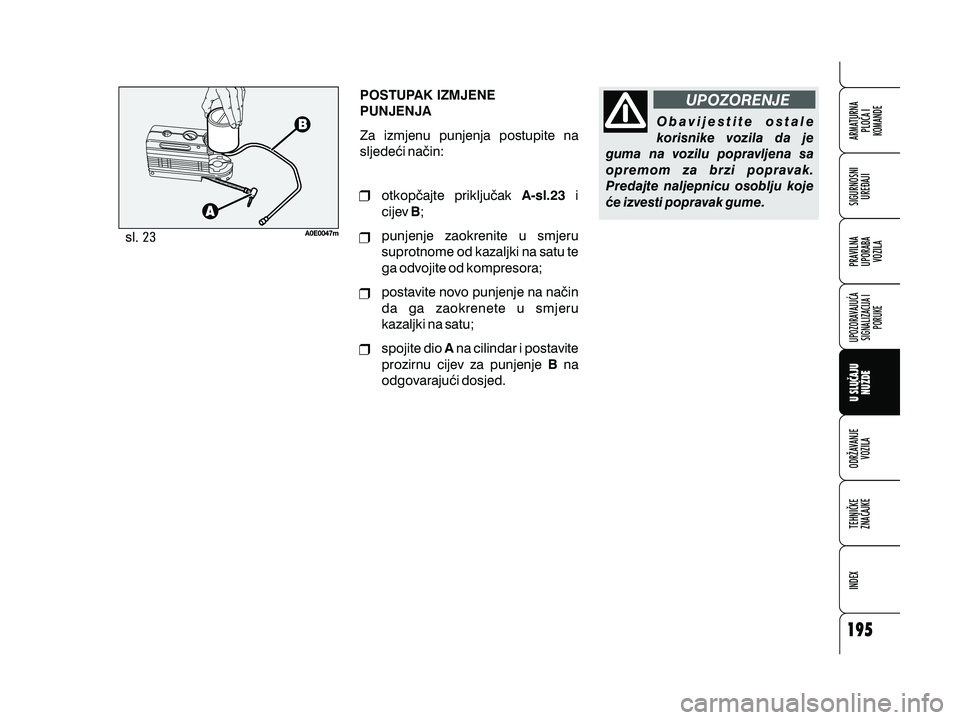

POSTUPAK IZMJENE
PUNJENJA
Za izmjenu punjenja postupite na
sljede}i na~in:otkop~ajte priklju~ak i
cijev ;
punjenje zaokrenite u smjeru
suprotnome od kazaljki na satu te
ga odvojite od kompresora;
postavite novo punjenje na na~in
da ga zaokrenete u smjeru
kazaljki na satu;
spojite dio na cilindar i postavite
prozirnu cijev za punjenje na
odgovaraju}i dosjed. A-sl.23
B
A B
sl
Obavijestite ostale
korisnike vozila da je
guma na vozilu popravljena sa
opremom za brzi popravak.
Predajte naljepnicu osoblju koje
}e izvesti popravak gume.UPOZORENJE
PRAVILNA UPORABA VOZILA SIGURNOSNI
URE\AJI ARMATURNA
PLO^A I
KOMANDE
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA U SLU^AJU
NU@DE
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX

KADA JE POTREBNO ZAMIJENITI ARULJU
Halogene `arulje pri-
majte samo za metalni
dio. Dodirivanjem staklenog dijela
`arulje smanjuje se ja~ina
svjetlosti i trajnost `arulje. Ako
slu~ajno dodirnete stakleni dio
`arulje, obri{ite `arulju krpom
navla`enu sa alkoholom te je
ostavite da se osu{i.
Izmjene ili popravci na
elektri~nom sustavu
(elektronskim centralama) koji su
izvedeni nepravilno i bez vo|enja
ra~una o tehni~kim karakte-
ristikama sistema, mogu uzro-
kovati nepravilnosti u radu sa
rizikom od pojave vatre. Halogene `arulje
sadr`avaju kompri-
mirani plin. U slu~aju puknu}a
mogu}e je raspr{ivanje
komadi}a stakla.
Zbog visokog napona u
plinom punjenim `aru-
ljama (Bixenon), izmjenu trebaju
izvesti isklju~ivo kvalificirano
osoblje ovla{tenog servisa:
opasno po `ivot! Obratite se
ovla{tenom servisu Alfa Romea.
OP]E UPUTE
VANO Kada svjetlo ne radi, prije nego
zamijenite `arulju provjerite da
nije pregorio osigura~. Polo`aj
osigura~a je prikazan u ovom
poglavlju pod "Ako pregori
osigura~";
Prije zamjene `arulje koja ne radi
provjerite da kontakti nisu
oksidirali;
Pregorena `arulja treba biti
zamijenjena `aruljom istog tipa i
snage;
Uvijek, iz sigurnosnih razloga,
provjeravajte visinu snopa svjetla
nakon {to zamijenite `arulju.
Unutarnja povr{ina svjetala
se mo`e malo zamagliti: ova pojava
se ne bi trebala smatrati nepravi-
lno{}u jer je to zapravo prirodna
pojava koja se doga|a uslijed niskih
temperatura i odre|enog stupnja
vla`nosti. Zamagljenost }e nestati
nakon {to se upale svjetla. Kapljice
unutar svjetla ukazuje na to da je
unutar svjetla prodrla voda: obratite
se ovla{tenom servisu Alfa Romea.
UPOZORENJE
UPOZORENJE
UPOZORENJE
UPOZORENJE
PRAVILNA UPORABA VOZILA SIGURNOSNI
URE\AJI ARMATURNA
PLO^A I
KOMANDE
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX U SLU^AJU
NU@DE

sl

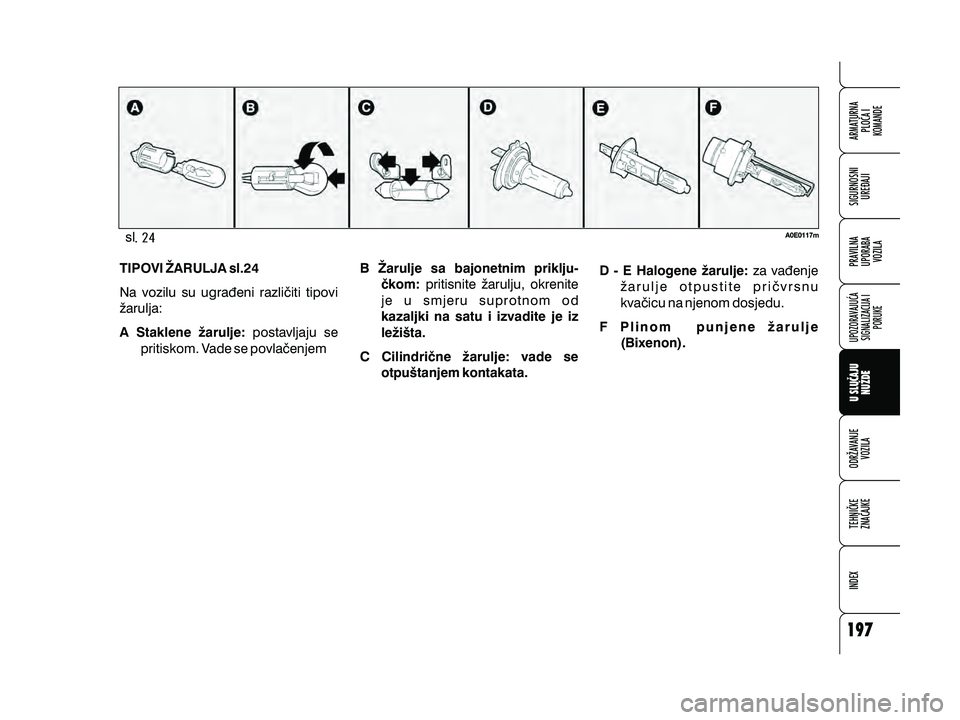

TIPOVI ARULJA sl.24
A Staklene `arulje: Na vozilu su ugra|eni razli~iti tipovi
`arulja: postavljaju se
pritiskom. Vade se povla~enjem B arulje sa bajonetnim priklju-
~kom:
kazaljki na satu i izvadite je iz
le`i{ta.
C Cilindri~ne `arulje: vade se otpu{tanjem kontakata. pritisnite `arulju, okrenite
je u smjeru suprotnom od D - E Halogene `arulje:
F Plinom punjene `arulje
(Bixenon). za va|enje
`arulje otpustite pri~vrsnu
kva~icu na njenom dosjedu.
PRAVILNA UPORABA VOZILA SIGURNOSNI
URE\AJI ARMATURNA
PLO^A I
KOMANDE
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA U SLU^AJU
NU@DE
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX

Duga svjetla
Kratka svjetla
Duga/kratka svjetla (izvedbe sa Bixenon
svjetlima) (gdje je opremljeno)
Dodatno dugo svjetlo (gdje je opremljeno)
Prednja pozicijska svjetla(jedno po svjetlu)
Stra`nja pozicijska svjetla
(1 na nepomi~nom dijelu-1naprtlja`niku)
Prednja svjetla za maglu
Prednji pokaziva~i smjera
Bo~ni pokaziva~i smjera
Stra`nji pokaziva~i smjera
Ko~iona svjetla
Tre}e ko~iono svjetlo
Svjetlo za vo`nju unatrag
Stra`nje svjetlo za maglu
Svjetlo registarske plo~ice
Prednje stropno svjetlo
Svjetlo u prtlja`niku
Stra`nje stropno svjetlo
Svjetlo na sjenilu
Svjetlo u pretincu
Svjetlo na vratima

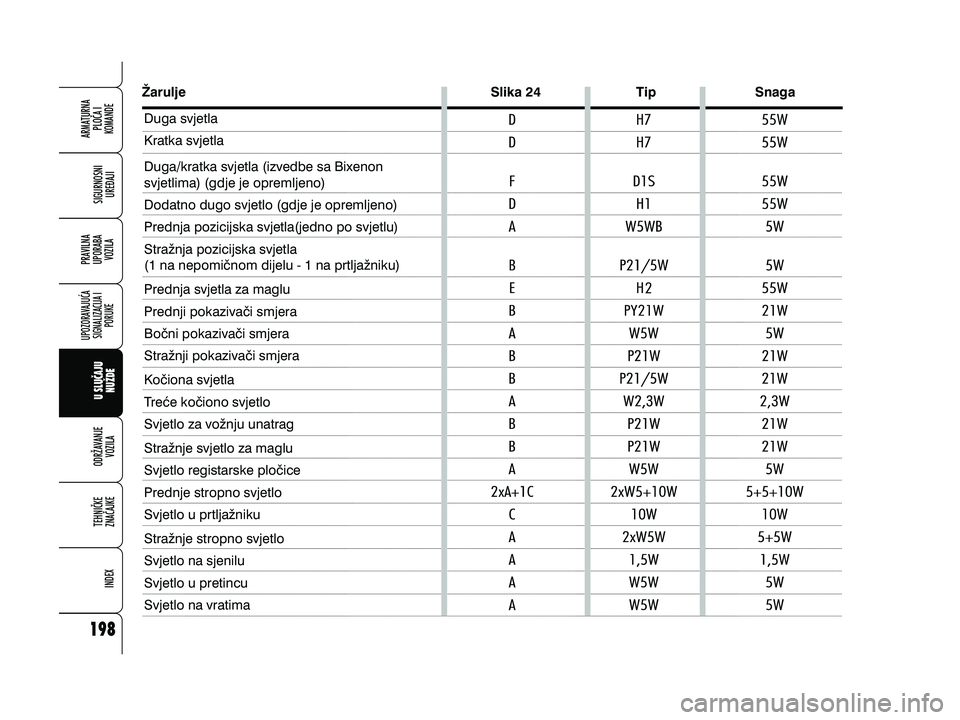

arulje Slika 24 Tip Snaga
PRAVILNA
UPORABA VOZILA SIGURNOSNI
URE\AJI ARMATURNA
PLO^A I
KOMANDE
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX U SLU^AJU
NU@DE
