Alfa Romeo 159 2010 Instructieboek (in Dutch)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: 159, Model: Alfa Romeo 159 2010Pages: 331, PDF Size: 5.37 MB
Page 81 of 331
53
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

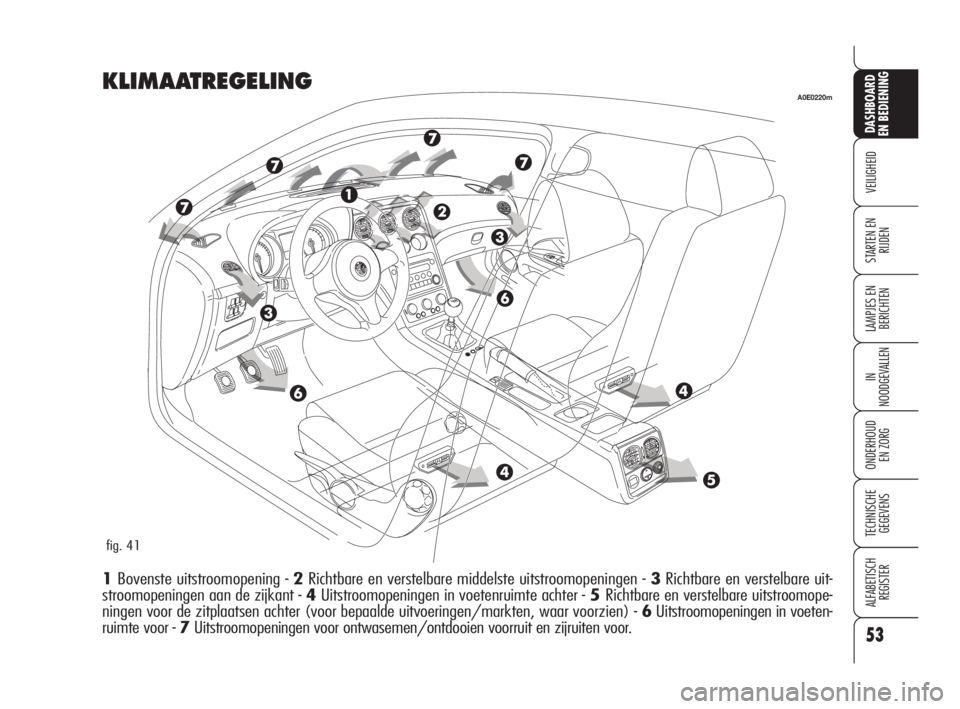

KLIMAATREGELING
1Bovenste uitstroomopening - 2Richtbare en verstelbare middelste uitstroomopeningen - 3Richtbare en verstelbare uit-
stroomopeningen aan de zijkant - 4Uitstroomopeningen in voetenruimte achter - 5Richtbare en verstelbare uitstroomope-
ningen voor de zitplaatsen achter (voor bepaalde uitvoeringen/markten, waar voorzien) - 6Uitstroomopeningen in voeten-
ruimte voor - 7Uitstroomopeningen voor ontwasemen/ontdooien voorruit en zijruiten voor.
A0E0220m
fig. 41
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 53
Page 82 of 331
54
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

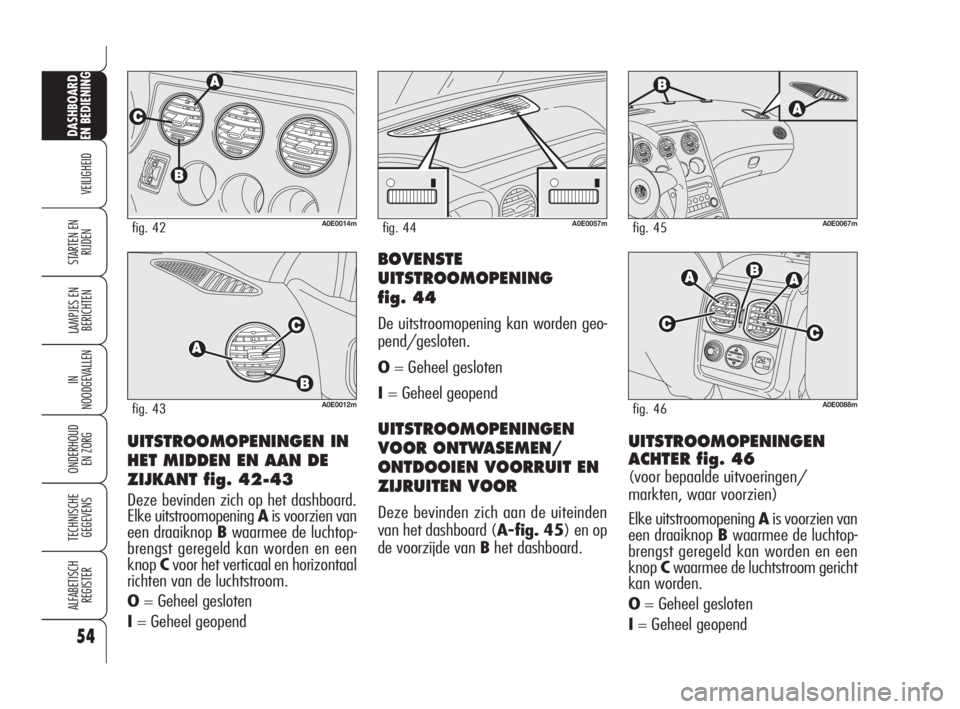

UITSTROOMOPENINGEN IN
HET MIDDEN EN AAN DE
ZIJKANT fig. 42-43
Deze bevinden zich op het dashboard.
Elke uitstroomopening Ais voorzien van
een draaiknop Bwaarmee de luchtop-
brengst geregeld kan worden en een
knopCvoor het verticaal en horizontaal
richten van de luchtstroom.
O= Geheel gesloten
I= Geheel geopend
A0E0014mfig. 42A0E0057mfig. 44
BOVENSTE
UITSTROOMOPENING
fig. 44
De uitstroomopening kan worden geo-
pend/gesloten.
O= Geheel gesloten
I= Geheel geopend
UITSTROOMOPENINGEN
VOOR ONTWASEMEN/
ONTDOOIEN VOORRUIT EN
ZIJRUITEN VOOR
Deze bevinden zich aan de uiteinden
van het dashboard (A-fig. 45) en op
de voorzijde van Bhet dashboard.
UITSTROOMOPENINGEN
ACHTER fig. 46
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Elke uitstroomopening Ais voorzien van
een draaiknop Bwaarmee de luchtop-
brengst geregeld kan worden en een
knopCwaarmee de luchtstroom gericht
kan worden.
O= Geheel gesloten
I= Geheel geopend
A0E0012mfig. 43
OFF
O
I
AUTOAUTO
A0E0088mfig. 46
A0E0067mfig. 45
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 54
Page 83 of 331
55
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
LUCHTVERDELING
INSTELLEN
O: luchtstroom naar lichaam bestuur-
der/passagier;
M: luchtstroom naar lichaam bestuur-
der/passagier en voetenruimte;
N: luchtstroom naar voetenruimte voor
en achter;
Q: luchtstroom naar voetenruimte en
voorruit;
ü: luchtstroom naar de voorruit
HANDBEDIENDE
AIRCONDITIONING
(voor bepaalde uitvoeringen/
markten)
BEDIENINGSKNOPPEN
fig. 47
A- draaiknop voor instellen luchttem-
peratuur (mengen van warme/koude
lucht);
B- draaiknop voor instelling luchtver-
deling;
C- draaiknop voor aanjagersnelheid;
D- drukknop in-/uitschakelen achter-
ruit- en buitenspiegelverwarming;
E- drukknop in-/uitschakelen maximaal
ontwasemen/ontdooien voorruit en zij-
ruiten voor en buitenspiegels;
F- drukknop in-/uitschakelen recircu-
latie;
G- drukknop in-/uitschakelen airco-
compressor.
fig. 47A0E0011m
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 55
Page 84 of 331
56
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

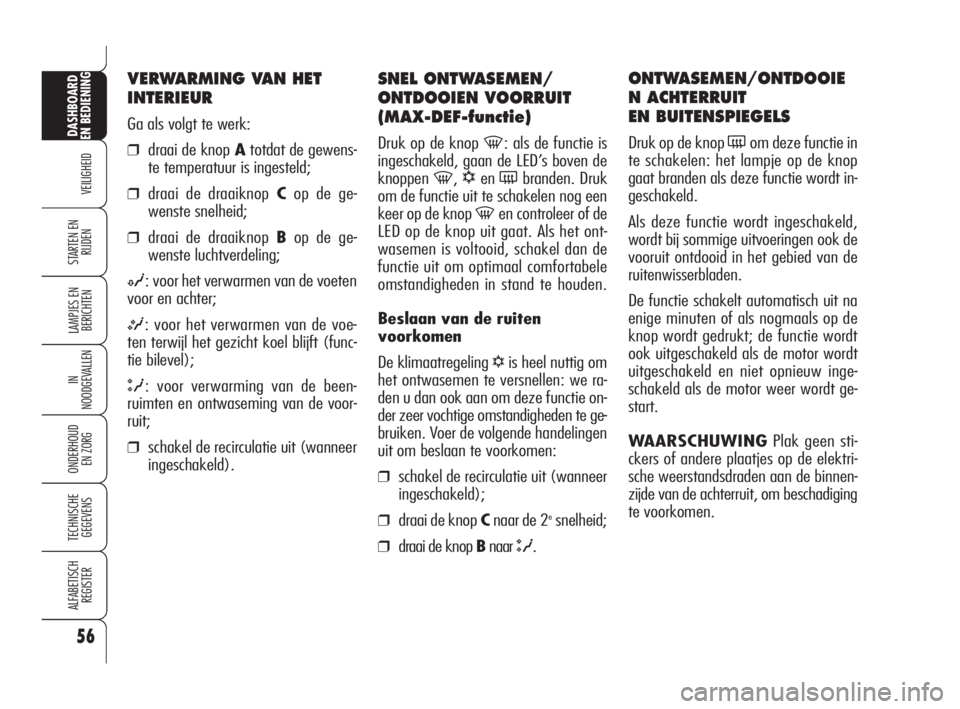

SNEL ONTWASEMEN/
ONTDOOIEN VOORRUIT
(MAX-DEF-functie)
Druk op de knop -: als de functie is
ingeschakeld, gaan de LED’s boven de
knoppen
-,√en(branden. Druk
om de functie uit te schakelen nog een
keer op de knop
-en controleer of de
LED op de knop uit gaat. Als het ont-
wasemen is voltooid, schakel dan de
functie uit om optimaal comfortabele
omstandigheden in stand te houden.
Beslaan van de ruiten
voorkomen
De klimaatregeling
√is heel nuttig om
het ontwasemen te versnellen: we ra-
den u dan ook aan om deze functie on-
der zeer vochtige omstandigheden te ge-
bruiken. Voer de volgende handelingen
uit om beslaan te voorkomen:
❒schakel de recirculatie uit (wanneer
ingeschakeld);
❒draai de knop Cnaar de 2esnelheid;
❒draai de knop BnaarQ.
ONTWASEMEN/ONTDOOIE
N ACHTERRUIT
EN BUITENSPIEGELS
Druk op de knop (om deze functie in
te schakelen: het lampje op de knop
gaat branden als deze functie wordt in-
geschakeld.
Als deze functie wordt ingeschakeld,
wordt bij sommige uitvoeringen ook de
vooruit ontdooid in het gebied van de
ruitenwisserbladen.
De functie schakelt automatisch uit na
enige minuten of als nogmaals op de
knop wordt gedrukt; de functie wordt
ook uitgeschakeld als de motor wordt
uitgeschakeld en niet opnieuw inge-
schakeld als de motor weer wordt ge-
start.
WAARSCHUWINGPlak geen sti-
ckers of andere plaatjes op de elektri-
sche weerstandsdraden aan de binnen-
zijde van de achterruit, om beschadiging
te voorkomen.
VERWARMING VAN HET
INTERIEUR
Ga als volgt te werk:
❒draai de knop Atotdat de gewens-
te temperatuur is ingesteld;
❒draai de draaiknop Cop de ge-
wenste snelheid;
❒draai de draaiknop Bop de ge-
wenste luchtverdeling;
N: voor het verwarmen van de voeten
voor en achter;
M: voor het verwarmen van de voe-
ten terwijl het gezicht koel blijft (func-
tie bilevel);
Q: voor verwarming van de been-
ruimten en ontwaseming van de voor-
ruit;
❒schakel de recirculatie uit (wanneer
ingeschakeld).
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 56
Page 85 of 331
57
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
AIRCONDITIONING
(snel koelen)
WAARSCHUWINGDe compressor
√kan alleen worden ingeschakeld als
de ventilatie is ingeschakeld.
Ga als volgt te werk:
❒draai de knop Ahelemaal linksom;
❒draai de draaiknop Cnaar de maxi-
male snelheid;
❒draai de knop Bin stand O;
❒druk op de knoppen √env(de
LED’s op de knoppen gaan bran-
den).
Koeling constant houden
Ga als volgt te werk:
❒schakel de recirculatie uit (wanneer
ingeschakeld).
❒draai de knop Atotdat de gewens-
te temperatuur is ingesteld;
❒draai de draaiknop Cnaar de ge-
wenste aanjagersnelheid.
ONDERHOUD VAN HET
SYSTEEM
Tijdens de winter moet de airconditio-
ning
√ten minste één keer per maand
gedurende ongeveer 10 minuten wor-
den ingeschakeld.
Voordat het zomerseizoen begint, moet
de werking van het systeem nagekeken
worden door het Alfa Romeo Service-
netwerk.
LUCHTRECIRCULATIE
INSCHAKELEN
Druk op de knop v: het lampje op
de knop gaat branden als deze functie
wordt ingeschakeld.
Wij raden u aan de recirculatiefunctie in
te schakelen in de file of in tunnels. Hier-
mee wordt voorkomen dat vervuilde
lucht het interieur bereikt. Het is niet
raadzaam dit systeem langdurig te la-
ten werken, omdat anders, vooral als
u met meerdere personen in de auto zit,
de kans aanzienlijk toeneemt dat de rui-
ten beslaan.
Het is echter niet raadzaam deze func-
tie handmatig in te schakelen op re-
genachtige of koude dagen, omdat dan
de ruiten aan de binnenzijde aanzienlijk
sneller kunnen beslaan, vooral als de air-
conditioning niet is ingeschakeld.
WAARSCHUWINGMet deze func-
tie kan, afhankelijk van de gekozen wer-
king (“verwarmen” of “koelen”) snel-
ler het gewenste resultaat worden be-
reikt.
Als de accu wordt los-
gekoppeld/aangesloten,
moet u ten minste 3 mi-
nuten wachten voordat u de
elektronische sleutel in het
startsysteem steekt, zodat de
klimaatregeleenheid de elektri-
sche actuatoren voor de tempe-
ratuurregeling en de luchtver-
deling in de beginstand kan zet-
ten.
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 57
Page 86 of 331
58
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Breng om de werking
van de sensor niet ne-
gatief te beïnvloeden
geen stickers (zoals tolvignet-
ten en parkeerschijven) in het
controlegebied tussen de sensor
en de voorruit aan. Houd de
sensor en de voorruit goed
schoon en voorkom ophopen
van stof en andere stoffen.
AUTOMATISCHE
KLIMAATREGELING
BI-/TRIZONE
(voor bepaalde uitvoeringen/
markten, waar voorzien)
BESCHRIJVING
De auto is uitgerust met een
links/rechts gescheiden of linksvoor/
rechtsvoor/achter gescheiden klimaat-
regeling, waardoor de interieurtempe-
ratuur in twee/drie zones kan worden
geregeld, zodat het gewenste comfort
kan worden bereikt.
Om de optimale temperatuur in twee/
drie zones in het interieur te regelen, is
het systeem voorzien van een buiten-
temperatuursensor, een interieurtempe-
ratuursensor en een dubbele zonlicht-
sensor.
De klimaatregeling werkt automatisch
met behulp van de volgende parame-
ters/functies:
❒luchttemperatuur naar uitstroom-
openingen bestuurder-/passagiers-
zijde;
❒aanjagersnelheid;
❒luchtverdeling bestuurders-/passa-
gierszijde;
❒inschakelen compressor;
❒luchtrecirculatie.
De volgende parameters/functies kunnen
handmatig worden gewijzigd/ingesteld:
❒gewenste temperatuur;
❒aanjagersnelheid;
❒luchtverdeling in 7 verschillende stan-
den;
❒in-/uitschakelen compressor;
❒ontwasemen/ontdooien ruiten;
❒luchtrecirculatie.
Het systeem is voorzien van AQS (Air
Quality System) (waar voorzien), dat
de recirculatie automatisch inschakelt als
vervuilde lucht wordt gesignaleerd, bij-
voorbeeld tijdens het rijden in de stad,
in een file en in tunnels.
Indien van toepassing, is in het systeem
voorzien van een wasemsensor A-fig.
48, die achter de binnenspiegel is ge-
monteerd. Deze sensor “controleert” een
bepaald gebied aan de binnenzijde van
de voorruit en bedient het systeem auto-
matisch, zodat wordt voorkomen dat de
ruiten beslaan. De sensor kan handma-
tig worden uitgeschakeld als de functie
is ingeschakeld.
A0E0091mfig. 48
De sensor wordt ingeschakeld telkens als
de elektronische sleutel in het startsys-
teem wordt geplaatst en de bestuurder
op een van de knoppen AUTO drukt.
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 58
Page 87 of 331
59
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
I- OFF-knop uitschakeling klimaatregeling;
L- drukknop in-/uitschakelen recirculatie;
M- drukknop in-/uitschakelen aircocompressor;
N- interieurtemperatuursensor Bedieningsorganen
GESCHEIDEN
KLIMAATREGELING fig. 49
A- drukknoppen luchtverdeling (links
en rechts);
B- draaiknop temperatuurregeling links;
C- drukknop inschakeling automatische
werking (AUTO);
D- display weergave informatie kli-
maatregeling;
E- draaiknop temperatuurregeling
rechts;
F- drukknop in-/uitschakelen achterruit-
/spiegelverwarming;
G- drukknop inschakelen MAX-DEF-func-
tie (snel ontwasemen/ontdooien voor-
ruit, zijruiten voor, achterruitverwarming
en buitenspiegelverwarming);
H- drukknoppen verhogen/verlagen
aanjagersnelheid;
fig. 49 - Samenstelling GESCHEIDEN KLIMAATREGELINGA0E0453m
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 59
Page 88 of 331
60
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Bedieningsorganen
LINKSVOOR/RECHTSVOOR/
ACHTER GESCHEIDEN
KLIMAATREGELING fig. 50
Voor
A- drukknoppen luchtverdeling (links en rechts);
B- draaiknop temperatuurregeling links;
C- drukknop inschakeling automatische wer-
king (AUTO);
D- display weergave informatie klimaatre-
geling;
E- draaiknop temperatuurregeling rechts;
F- drukknop in-/uitschakelen achterruit-
/spiegelverwarming (waar voorzien);
G- drukknop inschakelen MAX-DEF-functie
(snel ontwasemen/ontdooien voorruit, zij-
ruiten voor, achterruitverwarming en buiten-
spiegelverwarming (waar voorzien);
H- drukknoppen verhogen/verlagen aanja-
gersnelheid;
I- OFF-knop uitschakeling klimaatregeling;
L- drukknop in-/uitschakelen recirculatie;
M- drukknop in-/uitschakelen aircocom-
pressor;
N- interieurtemperatuursensor
Achter
P- draaiknop temperatuurregeling achter;
Q- drukknop inschakeling automatische wer-
king (AUTO) en onderbreken luchtstroom
naar zitplaatsen achter (OFF);
R- drukknoppen luchtverdeling;
S- display weergave temperatuur achter.
fig. 50 - Samenstelling LINKSVOOR/RECHTSVOOR/ACHTER
GESCHEIDEN KLIMAATREGELING - Bedieningsorganen voor en achterA0E0454m
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 60
Page 89 of 331
61
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
TEMPERATUUR INSTELLEN
Draai de draaiknoppen (B/E/P)
rechts- of linksom, om de gewenste tem-
peratuur respectievelijk linksvoor (draai-
knopB) of rechtsvoor (draaiknop E)
of achter (draaiknop P) in het interieur
te verhogen of te verlagen. De inge-
stelde temperaturen worden op het dis-
play weergegeven D/S.
Als de draaiknoppen rechts- of linksvoor
in de uiterste standen HIofLOworden
gezet, worden respectievelijk de func-
ties maximaal verwarmen of maximaal
koelen ingeschakeld.HI (HIGH)
(maximaal verwarmen)
Op het display kan een temperatuur ho-
ger dan 32°C wordt ingesteld voor de
bestuurderszijde of de passagierszijde
of beide zijden; door deze instelling gaat
het systeem werken als een niet ge-
scheiden systeem en wordt de tempe-
ratuur op beide displays aangegeven.
Deze functie kan worden ingeschakeld
als u het interieur zo snel mogelijk wilt
verwarmen en gebruik wilt maken van
het maximale vermogen van het sys-
teem.
De functie maakt gebruik van de maxi-
male koelvloeistoftemperatuur, terwijl
de luchtverdeling en de aanjagersnelheid
automatisch door het systeem worden
geregeld.
GEBRUIK VAN DE
KLIMAATREGELING
De klimaatregeling kan worden inge-
schakeld door op een knop (behalve
(,ven OFF) te drukken; wij raden
u aan te beginnen met het instellen van
de gewenste temperatuur op het display
en vervolgens de knop AUTO in te druk-
ken.
Met de klimaatregeling kan de gewenste
temperatuur door de bestuurder en pas-
sagiers afzonderlijk worden ingesteld.
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 61
Page 90 of 331
62
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

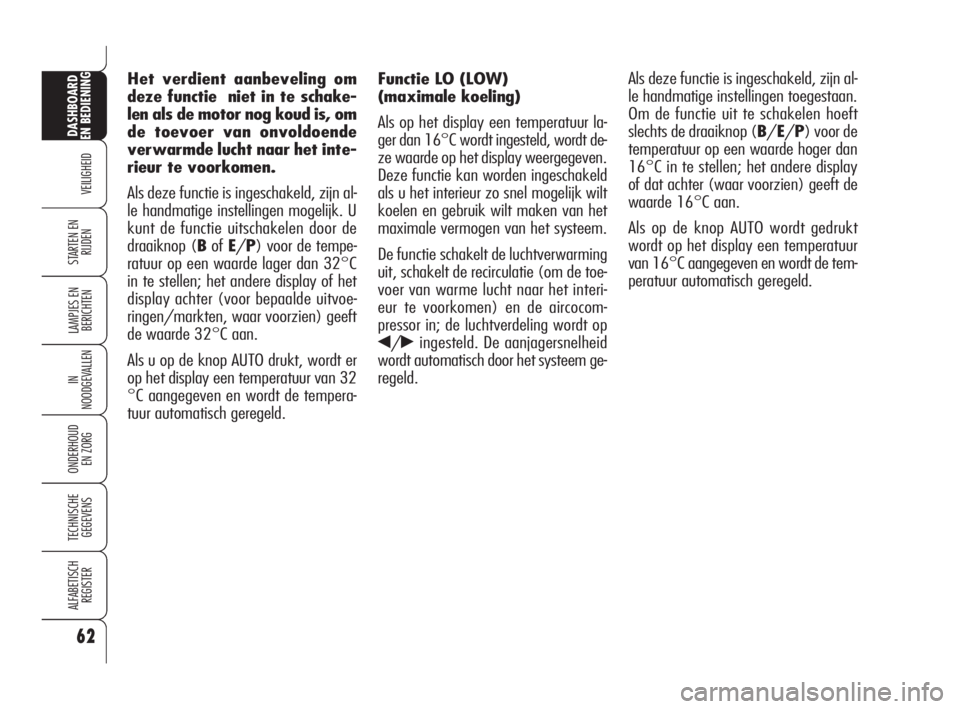

Functie LO (LOW)
(maximale koeling)
Als op het display een temperatuur la-
ger dan 16°C wordt ingesteld, wordt de-
ze waarde op het display weergegeven.
Deze functie kan worden ingeschakeld
als u het interieur zo snel mogelijk wilt
koelen en gebruik wilt maken van het
maximale vermogen van het systeem.
De functie schakelt de luchtverwarming
uit, schakelt de recirculatie (om de toe-
voer van warme lucht naar het interi-
eur te voorkomen) en de aircocom-
pressor in; de luchtverdeling wordt op
¯/˙ingesteld. De aanjagersnelheid
wordt automatisch door het systeem ge-
regeld.Als deze functie is ingeschakeld, zijn al-
le handmatige instellingen toegestaan.
Om de functie uit te schakelen hoeft
slechts de draaiknop (B/E/P) voor de
temperatuur op een waarde hoger dan
16°C in te stellen; het andere display
of dat achter (waar voorzien) geeft de
waarde 16°C aan.
Als op de knop AUTO wordt gedrukt
wordt op het display een temperatuur
van 16°C aangegeven en wordt de tem-
peratuur automatisch geregeld. Het verdient aanbeveling om
deze functie niet in te schake-
len als de motor nog koud is, om
de toevoer van onvoldoende
verwarmde lucht naar het inte-
rieur te voorkomen.
Als deze functie is ingeschakeld, zijn al-
le handmatige instellingen mogelijk. U
kunt de functie uitschakelen door de
draaiknop (BofE/P) voor de tempe-
ratuur op een waarde lager dan 32°C
in te stellen; het andere display of het
display achter (voor bepaalde uitvoe-
ringen/markten, waar voorzien) geeft
de waarde 32°C aan.
Als u op de knop AUTO drukt, wordt er
op het display een temperatuur van 32
°C aangegeven en wordt de tempera-
tuur automatisch geregeld.
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 62
