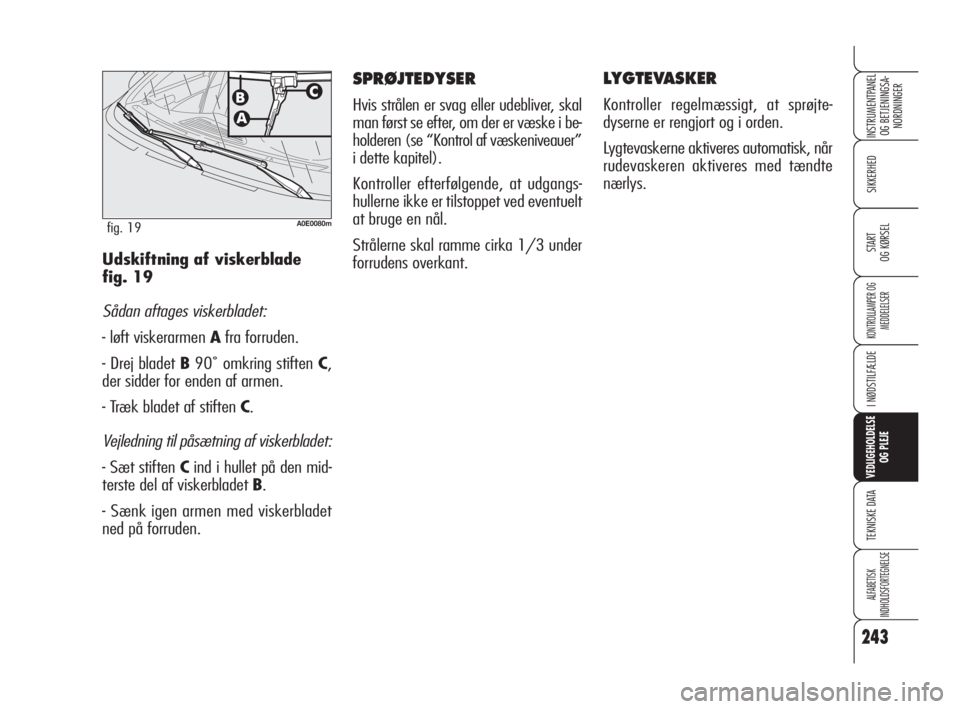

SPRØJTEDYSER
Hvis strålen er svag eller udebliver, skal
man først se efter, om der er væske i be-
holderen (se “Kontrol af væskeniveauer”
i dette kapitel).
Kontroller efterfølgende, at udgangs-
hullerne ikke er tilstoppet ved eventuelt
at bruge en nål.
Strålerne skal ramme cirka 1/3 under
forrudens overkant.
LYGTEVASKER
Kontroller regelmæssigt, at sprøjte-
dyserne er rengjort og i orden.
Lygtevaskerne aktiveres automatisk, når
rudevaskeren aktiveres med tændte
nærlys.
Udskiftning af viskerblade
fig. 19
Sådan aftages viskerbladet:
- løft viskerarmen Afra forruden.
- Drej bladet B90˚ omkring stiften C,
der sidder for enden af armen.
- Træk bladet af stiften C.
Vejledning til påsætning af viskerbladet:
- Sæt stiften Cind i hullet på den mid-
terste del af viskerbladet B.
- Sænk igen armen med viskerbladet
ned på forruden.
A0E0080mfig. 19
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 243

244
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
Herunder de vigtigste:
❒Lakprodukter og systemer, der gør
bilen specielt modstandsdygtig mod
korrosion og slitage.
❒Anvendelse af galvaniserede plader
(eller forbehandlede) med høj mod-
standsdygtighed mod korrosion.
❒Sprøjtning med plastmaterialer med
beskyttende funktion i de mest ud-
satte punkter: underdør, indvendi-
ge skærme, kanter osv.
❒Anvendelse af åbne kassestativer for
at undgå ansamling af kondens og
vand, som kan forårsage rustdan-
nelse indvendigt.
❒Brug af specielle film med ridsebe-
skyttende funktion på de mest ud-
satte steder (f. eks. bagerste hjul-
skærm, bagdør osv.).
KARROSSERI
BESKYTTELSE MOD
ATMOSFÆRISKE KRÆFTER
Hovedårsagerne til korrosion er:
❒Atmosfærisk forurening.
❒Atmosfærens saltholdighed og fug-
tighed (havområder eller varmt, fug-
tigt klima).
❒Årstidsbestemte miljøforhold.
Man skal heller ikke undervurdere den
slibende virkning af støvfnug og sand,
der føres med af vinden, mudder og
småsten, der løftes op af andre køre-
tøjer.
Alfa Romeo har anvendt de bedste tek-
nologiske løsninger på din bil for at be-
skytte karrosseriet effektivt mod korro-
sion.
UDVENDIG GARANTI PÅ
BIL OG UNDERVOGN
Bilen er forsynet med en garanti mod per-
foration på grund af korrosion af alle chas-
sisets eller karrosseriets originale dele.
Vedrørende denne garantis generelle be-
tingelser henvises til Garantihæftet.
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 244

245
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

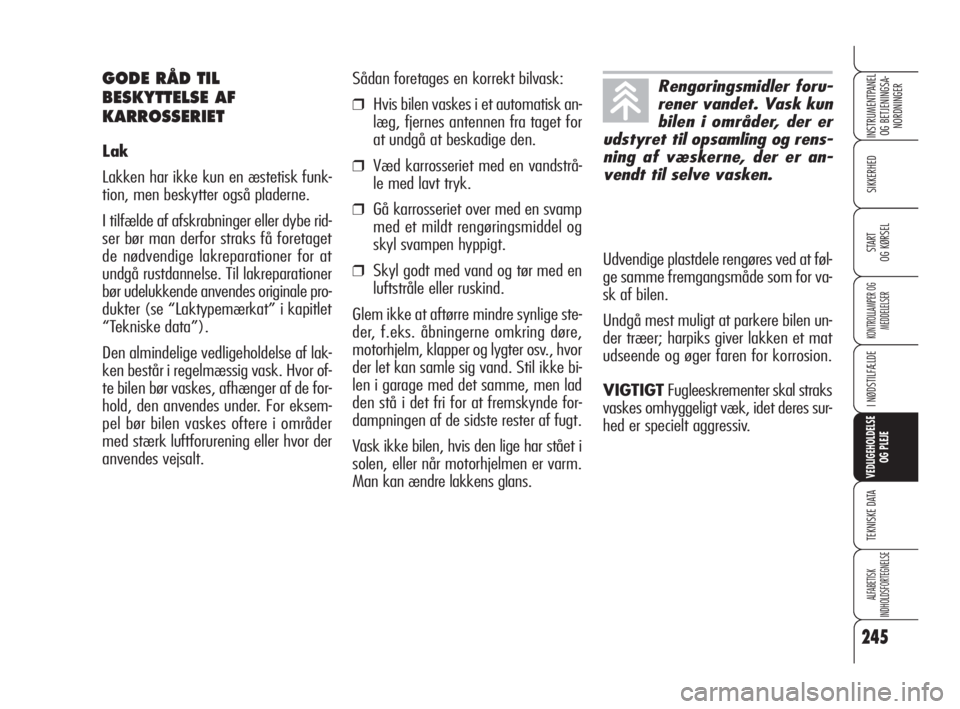

GODE RÅD TIL
BESKYTTELSE AF
KARROSSERIET
Lak
Lakken har ikke kun en æstetisk funk-
tion, men beskytter også pladerne.
I tilfælde af afskrabninger eller dybe rid-
ser bør man derfor straks få foretaget
de nødvendige lakreparationer for at
undgå rustdannelse. Til lakreparationer
bør udelukkende anvendes originale pro-
dukter (se “Laktypemærkat” i kapitlet
“Tekniske data”).
Den almindelige vedligeholdelse af lak-
ken består i regelmæssig vask. Hvor of-
te bilen bør vaskes, afhænger af de for-
hold, den anvendes under. For eksem-
pel bør bilen vaskes oftere i områder
med stærk luftforurening eller hvor der
anvendes vejsalt.Sådan foretages en korrekt bilvask:
❒Hvis bilen vaskes i et automatisk an-
læg, fjernes antennen fra taget for
at undgå at beskadige den.
❒Væd karrosseriet med en vandstrå-
le med lavt tryk.
❒Gå karrosseriet over med en svamp
med et mildt rengøringsmiddel og
skyl svampen hyppigt.
❒Skyl godt med vand og tør med en
luftstråle eller ruskind.
Glem ikke at aftørre mindre synlige ste-
der, f.eks. åbningerne omkring døre,
motorhjelm, klapper og lygter osv., hvor
der let kan samle sig vand. Stil ikke bi-
len i garage med det samme, men lad
den stå i det fri for at fremskynde for-
dampningen af de sidste rester af fugt.
Vask ikke bilen, hvis den lige har stået i
solen, eller når motorhjelmen er varm.
Man kan ændre lakkens glans.
Rengøringsmidler foru-
rener vandet. Vask kun
bilen i områder, der er
udstyret til opsamling og rens-
ning af væskerne, der er an-
vendt til selve vasken.
Udvendige plastdele rengøres ved at føl-
ge samme fremgangsmåde som for va-
sk af bilen.
Undgå mest muligt at parkere bilen un-
der træer; harpiks giver lakken et mat
udseende og øger faren for korrosion.
VIGTIGTFugleeskrementer skal straks
vaskes omhyggeligt væk, idet deres sur-
hed er specielt aggressiv.
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 245

246
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
Motorrum
I slutningen af vintersæsonen foretages
en omhyggelig vask af motorrummet,
idet man skal passe på, at vandstrålen
ikke direkte rammer de elektroniske sty-
reenheder. Kontakt et specialiseret værk-
sted for dette arbejde.
VIGTIGTVasken skal udføres med
kold motor og startnøglen trukket ud at
tændingslåsen. Efter vasken skal man
se efter, at de forskellige beskyttelses-
dele (gummihætter, dæksler osv.) er på
plads og i orden. Ruder
Til rengøring af ruder skal anvendes spe-
cifikke rensemidler. Brug helt rene klu-
de for ikke at ridse ruderne eller ænd-
re deres gennemsigtighed.
VIGTIGTFor ikke at beskadige de
elektriske modstande i bagrudens ind-
vendige overflade gnides forsigtigt ved
at følge selve modstandenes retning.Forlygter
Forlygterne skal rengøren med en blød
klud, ikke tør, opvredet i vand og sæbe
til bilvask.
VIGTIGTRengøringen af forlygternes
linser med en tør klud skaber ridser og
tab af deres ydelse. Brug af op-
løsningsmidler gør linsen mat og med-
fører tab af ydelse.
VIGTIGTVed rengøring af forlygterne
med højtryksrenser skal vandstrålen hol-
des i en afstand på mindst 2 cm fra lin-
serne.
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 246

247
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
SKINDSÆDER
(på modeller/markeder, hvor de er
monteret)
Fjern det tørre snavs med et fugtigt va-
skeskind eller klud uden at trykke for
hårdt.
Fjern væske- eller fedtstofpletter med en
absorberende tør klud, uden at gnide.
Gnid efterfølgende med en blød klud el-
ler et vaskeskind, der er fugtet med vand
og neutral sæbe.
Hvis pletten ikke er forsvundet, bruges
specifikke produkter, idet man skal være
opmærksom på brugsanvisningen.
VIGTIGTBrug aldrig sprit. Man skal
sikre sig, at produkterne der anvendes
til rengøringen ikke indeholder sprit og
spritbaserede produkter selv i lave kon-
centrationer.INDVENDIGT
UDSTYR
Kontroller jævnligt, at der ikke er vand-
opsamlinger under måtterne (pga. dryp-
pen fra sko, paraplyer osv.), der kan fo-
rårsage oxidering af pladerne.
SÆDER OG ST0FDELE
Fjern støv med en blød børste eller med
en støvsuger. For en bedre rengøring af
velourbeklædninger anbefales det at
fugte børsten.
Gnid sæderne med en svamp fugtet i en
opløsning af vand og neutralt rense-
middel.
Stofbeklædningerne i
køretøjet er designet til
at modstå længevaren-
de slid fra normalt brug af køre-
tøjet. Da det dog nødvendigt at
undgå skadelige og/eller lang-
varige gnidninger med beklæd-
ningestilbør såsom metalspæn-
der, beslag, fastgørelser af Vel-
cro og lignende, idet disse med
et højt tryk på samme sted
trykker på trådene og herved
vil kunne fremkalde brud af
nogle af trådene med en heraf
følgende beskadigelse af bet-
rækket.
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 247

248
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
INDVENDIGE PLASTIKDELE
Det anbefales at udføre rengøringen af
indvendige plastikdele med en klud fug-
tet i en opløsning af vand og neutralt,
ikke slibende rensemiddel. Til fjernelse
af fedtpletter eller vanskelige pletter bru-
ges specielle produkter til rengøring af
plastik uden opløsningsmidler og lavet
til ikke at ændre komponenternes ud-
seende og farve.
VIGTIGTBrug ikke sprit eller benzin
til rengøring af instrumentspanelets glas
eller andre plastdele.Brug aldrig antændeli-
ge produkter som pe-
troleumsæter eller benzin til
rengøring af personbilens ind-
vendige dele. Sådanne midler
kan blive antændt ved udlad-
ning af den statiske elektricitet
der dannes, når man gnider på
materialet under rengøringsar-
bejdet.
VIGTIGT
Opbevar ikke aerosol-
beholdere (spraydåser)
i bilen: eksplosionsfare. Aer-
osolflaskerne må ikke udsæt-
tes for temperaturer over
50˚C. Hvis bilen står i solen,
kan temperaturen blive bety-
deligt højere.
VIGTIGT
RAT/GEARSTANGSKNOP
I ÆGTE SKIND
(fås på visse modeller/markeder)
Rengøringen af disse komponenter må
udelukkende foretages med vand og
neutral sæbe. Brug aldrig sprit eller spri-
tbaserede produkter.
Før brug af specifikke produkter til
rengøring af udstyret skal man ved om-
hyggelig læsning af etiketten sikre sig,
at produktet ikke indeholder sprit/eller
spritbaserede stoffer.
Hvis man under rengøring af frontruden
kommer til at stænke vinduesrense-
middel på læderbetrækket på
rat/gearstangsknop, skal man straks
fjerne det spildte rensemiddel og rense
stedet med vand og neutral sæbe.
VIGTIGTAnvendes ratlås af stangty-
pen, skal man passe på ikke at ridse læ-
derbeklædningen, når man sætter den
på eller tager den af rattet.
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 248

249
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

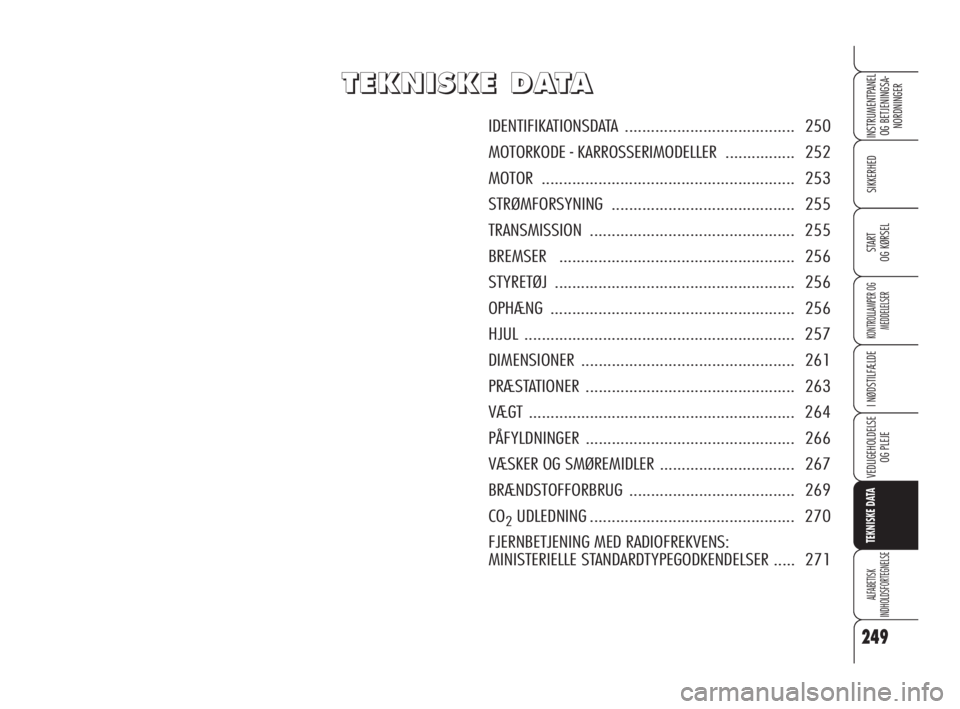

T T
E E
K K
N N
I I
S S
K K
E E
D D
A A
T T
A A

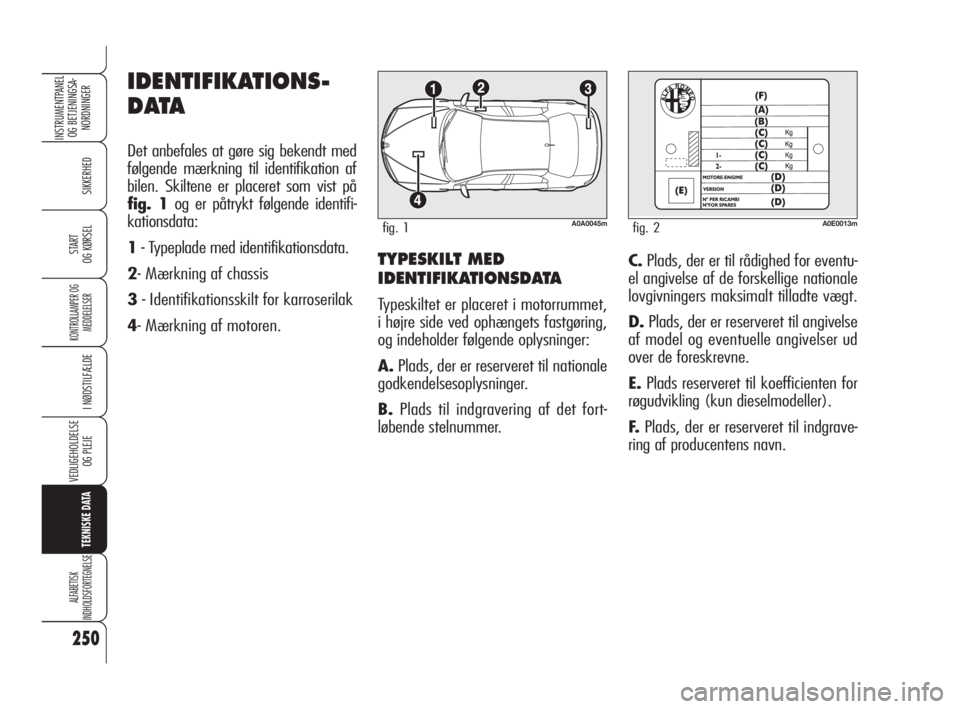

IDENTIFIKATIONSDATA ....................................... 250

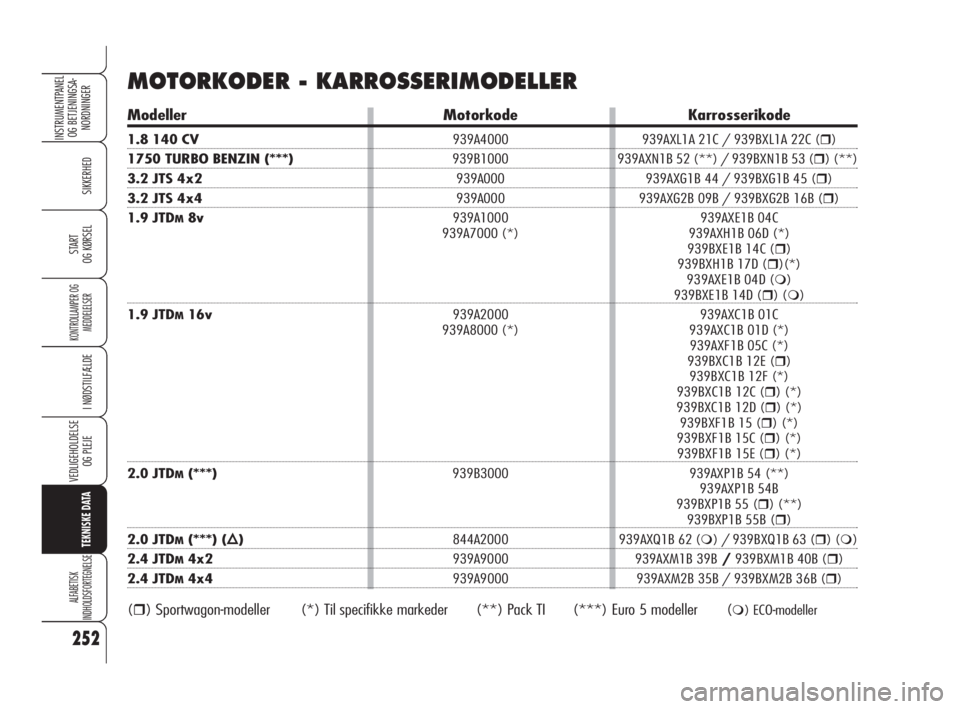

MOTORKODE - KARROSSERIMODELLER ................ 252
MOTOR .......................................................... 253
STRØMFORSYNING.......................................... 255
TRANSMISSION ............................................... 255
BREMSER ...................................................... 256
STYRETØJ ....................................................... 256
OPHÆNG........................................................ 256
HJUL .............................................................. 257
DIMENSIONER ................................................. 261
PRÆSTATIONER ................................................ 263
VÆGT ............................................................. 264
PÅFYLDNINGER ................................................ 266
VÆSKER OG SMØREMIDLER ............................... 267
BRÆNDSTOFFORBRUG ...................................... 269
CO
2UDLEDNING............................................... 270
FJERNBETJENING MED RADIOFREKVENS:
MINISTERIELLE STANDARDTYPEGODKENDELSER ..... 271
249-270 Alfa 159 DK 17-06-2009 14:21 Pagina 249

250
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSELTYPESKILT MED
IDENTIFIKATIONSDATA
Typeskiltet er placeret i motorrummet,
i højre side ved ophængets fastgøring,
og indeholder følgende oplysninger:
A.Plads, der er reserveret til nationale
godkendelsesoplysninger.
B.Plads til indgravering af det fort-
løbende stelnummer.
IDENTIFIKATIONS-
DATA
Det anbefales at gøre sig bekendt med
følgende mærkning til identifikation af
bilen. Skiltene er placeret som vist på
fig. 1og er påtrykt følgende identifi-
kationsdata:
1- Typeplade med identifikationsdata.
2- Mærkning af chassis
3- Identifikationsskilt for karroserilak
4- Mærkning af motoren.C.Plads, der er til rådighed for eventu-
el angivelse af de forskellige nationale
lovgivningers maksimalt tilladte vægt.
D.Plads, der er reserveret til angivelse
af model og eventuelle angivelser ud
over de foreskrevne.
E.Plads reserveret til koefficienten for
røgudvikling (kun dieselmodeller).
F.Plads, der er reserveret til indgrave-
ring af producentens navn.
A0A0045mfig. 1A0E0013mfig. 2
249-270 Alfa 159 DK 17-06-2009 14:21 Pagina 250

251
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSELIDENTIFIKATIONSDKILT FOR
KARROSSERILAK
Den er påsat på indersiden af bagklap-
penfig. 4og indeholder de følgende
oplysninger:
A.Lakproducent.
B.Farvebenævnelse.
C.Farvekode.
D.Farvekode for lak til reparation el-
ler oplakering.
MÆRKNING AF MOTOR
Er indgraveret på den bageste venstre
side, ved gearkassen.
MÆRKNING AF
BUNDKARROSSERI
Påstemplet kabinens bundplade, ved si-
den af højre passagerforsæde.
Man får adgang til det ved at løfte be-
klædningenA-fig. 3og her er påtrykt:
❒Køretøjstype (ZFA 939000).
❒Fortløbende fabriksnummer for bilen
(stelnummer).
A0A0222mfig. 4A0A0175mfig. 3
249-270 Alfa 159 DK 17-06-2009 14:21 Pagina 251

252
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
MOTORKODER - KARROSSERIMODELLER
Modeller Motorkode Karrosserikode
1.8 140 CV939A4000 939AXL1A 21C / 939BXL1A 22C (
)
1750 TURBO BENZIN (***)939B1000 939AXN1B 52 (**) / 939BXN1B 53 (
) (**)
3.2 JTS 4x2939A000 939AXG1B 44 / 939BXG1B 45 (
)
3.2 JTS 4x4939A000 939AXG2B 09B / 939BXG2B 16B (
)
1.9 JTD
M8v939A1000 939AXE1B 04C
939A7000 (*) 939AXH1B 06D (*)
939BXE1B 14C (

)
939BXH1B 17D (

)(*)
939AXE1B 04D (
)
939BXE1B 14D (
) ()
1.9 JTD
M16v939A2000 939AXC1B 01C
939A8000 (*) 939AXC1B 01D (*)
939AXF1B 05C (*)
939BXC1B 12E (

)
939BXC1B 12F (*)
939BXC1B 12C (

) (*)
939BXC1B 12D (

) (*)
939BXF1B 15 (

) (*)
939BXF1B 15C (

) (*)
939BXF1B 15E (
) (*)
2.0 JTD
M(***)939B3000 939AXP1B 54 (**)
939AXP1B 54B
939BXP1B 55 (

) (**)
939BXP1B 55B (
)
2.0 JTDM(***) (Õ)844A2000 939AXQ1B 62 () / 939BXQ1B 63 (
) ()
2.4 JTDM4x2939A9000 939AXM1B 39B/939BXM1B 40B (
)
2.4 JTDM4x4939A9000 939AXM2B 35B / 939BXM2B 36B (
)
(
) Sportwagon-modeller (*) Til specifikke markeder (**) Pack TI (***) Euro 5 modeller () ECO-modeller
249-270 Alfa 159 DK 17-06-2009 14:21 Pagina 252
