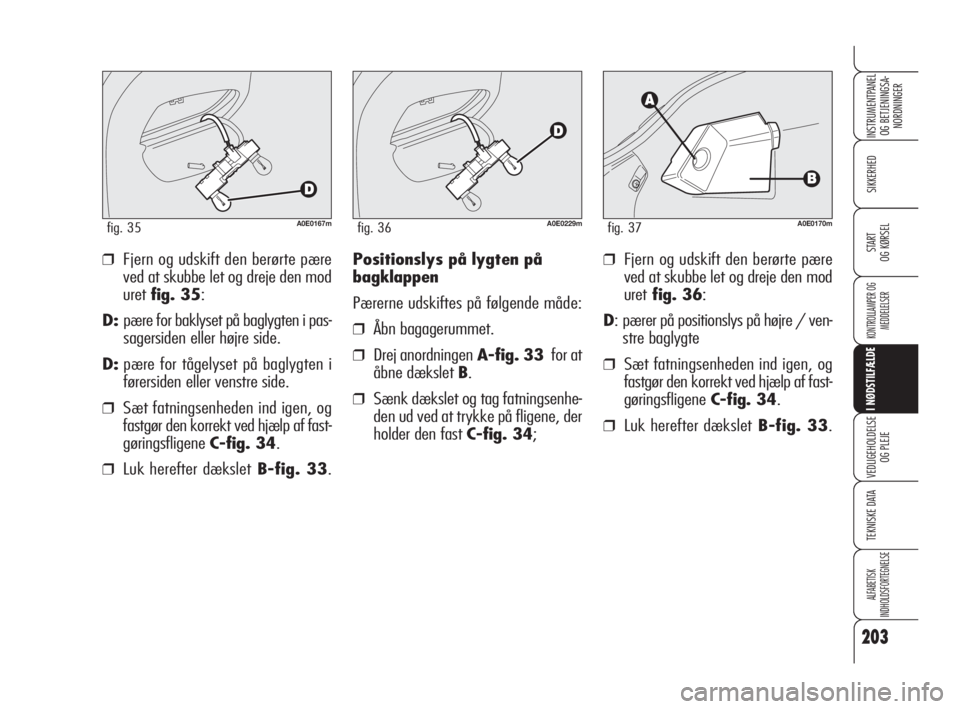

❒Fjern og udskift den berørte pære
ved at skubbe let og dreje den mod
uretfig. 35:
D:pære for baklyset på baglygten i pas-
sagersiden eller højre side.
D:pære for tågelyset på baglygten i
førersiden eller venstre side.
❒Sæt fatningsenheden ind igen, og
fastgør den korrekt ved hjælp af fast-
gøringsfligeneC-fig. 34.
❒Luk herefter dæksletB-fig. 33.
203
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
A0E0167mfig. 35A0E0170mfig. 37
Positionslys på lygten på
bagklappen
Pærerne udskiftes på følgende måde:
❒Åbn bagagerummet.
❒Drej anordningenA-fig. 33 for at
åbne dækslet B.
❒Sænk dækslet og tag fatningsenhe-
den ud ved at trykke på fligene, der
holder den fast C-fig. 34;
A0E0229mfig. 36
❒Fjern og udskift den berørte pære
ved at skubbe let og dreje den mod
uretfig. 36:
D: pærer på positionslys på højre / ven-
stre baglygte
❒Sæt fatningsenheden ind igen, og
fastgør den korrekt ved hjælp af fast-
gøringsfligeneC-fig. 34.
❒Luk herefter dæksletB-fig. 33.
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 203

204
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL❒Fjern og udskift den berørte pære
ved at skubbe let og dreje den mod
uretfig. 39:
Epære positionslygte/stoplygte;
Fpære til blinklys.
❒Sæt fatningsenheden ind igen, og
fastgør den korrekt ved hjælp af fast-
gøringsfligeneD-fig. 38.
❒Sæt beskyttelsesdækslet B-fig. 37
på igen og skru skruerne Ai.Nummerpladelys
Pærerne udskiftes på følgende måde:
❒Brug en almindelig skruetrækker be-
skyttet af en blød klud på anordningen
A-fig. 40for at tage enheden Bud.
❒Tag fatningenC-fig. 41ud ved at
dreje den let og udskift pæren D, som
er trykket fast.
A0E0041mfig. 39A0E0168mfig. 40
Blinklys/Positionslys/Stoplys
Pærerne udskiftes på følgende måde:
❒Åbn bagagerummet.
❒Skru skruerne A-fig. 37ud og tag
beskyttelsesdæksletBaf.
❒Tag fatningsenheden C-fig. 38ud
ved at trykke på fligene, der holder
den fast D.
A0E0040mfig. 38
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 204

205
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START

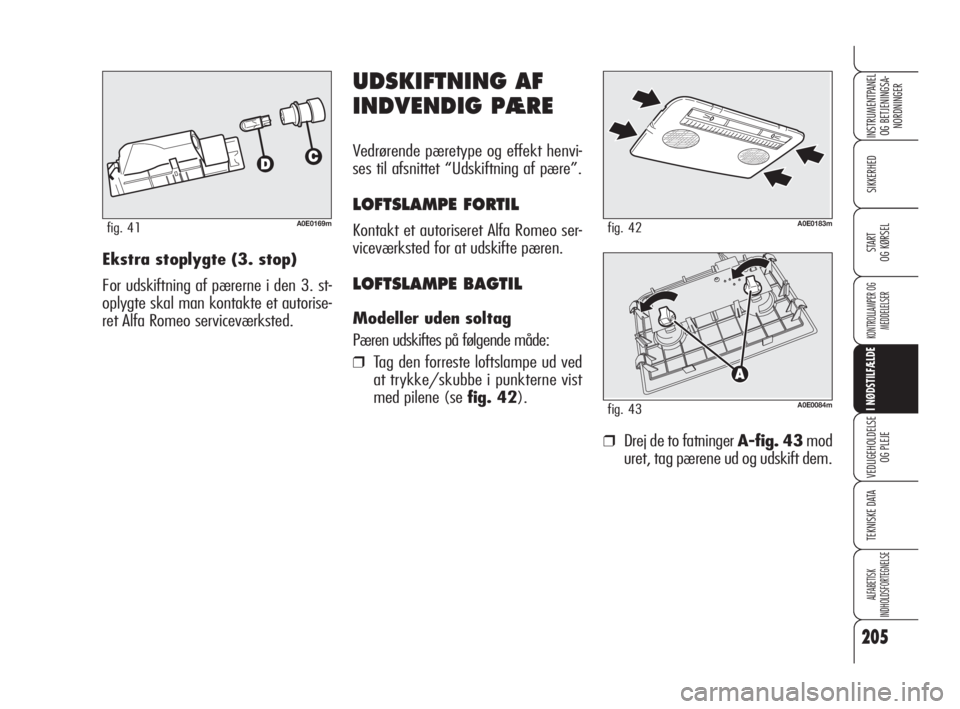

OG KØRSELEkstra stoplygte (3. stop)
For udskiftning af pærerne i den 3. st-
oplygte skal man kontakte et autorise-
ret Alfa Romeo serviceværksted.
A0E0169mfig. 41
UDSKIFTNING AF
INDVENDIG PÆRE
Vedrørende pæretype og effekt henvi-
ses til afsnittet “Udskiftning af pære”.
LOFTSLAMPE FORTIL
Kontakt et autoriseret Alfa Romeo ser-
viceværksted for at udskifte pæren.
LOFTSLAMPE BAGTIL
Modeller uden soltag
Pæren udskiftes på følgende måde:
❒Tag den forreste loftslampe ud ved
at trykke/skubbe i punkterne vist
med pilene (se fig. 42).
A0E0183mfig. 42
A0E0084mfig. 43
❒Drej de to fatninger A-fig. 43mod
uret, tag pærene ud og udskift dem.
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 205

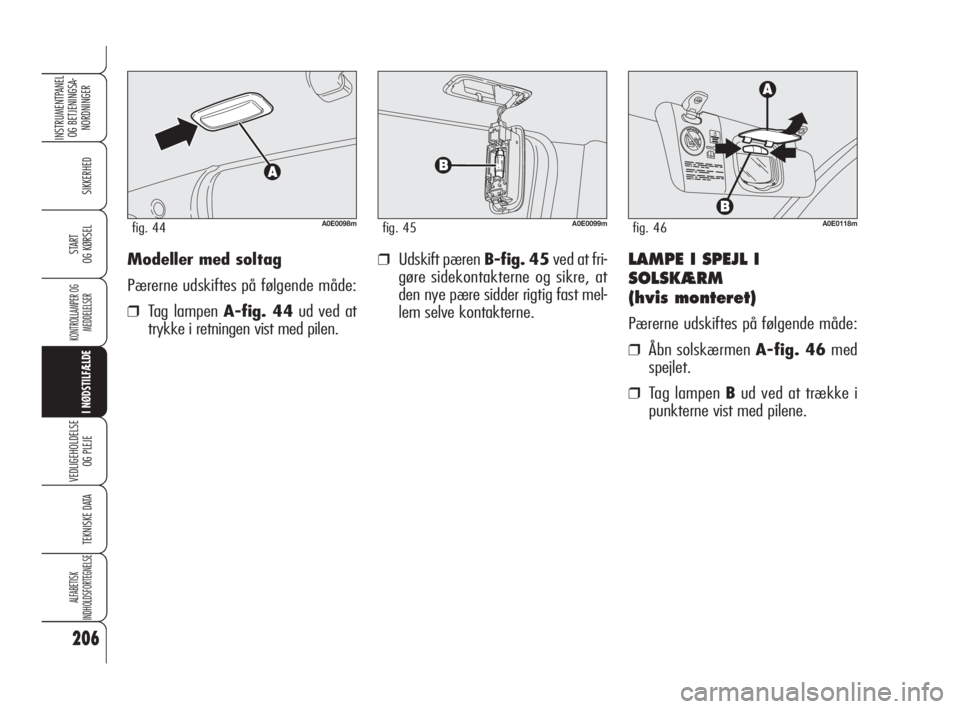

Modeller med soltag
Pærerne udskiftes på følgende måde:
❒Tag lampen A-fig. 44ud ved at
trykke i retningen vist med pilen.
206
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL❒Udskift pæren B-fig. 45ved at fri-
gøre sidekontakterne og sikre, at
den nye pære sidder rigtig fast mel-
lem selve kontakterne.
A0E0098mfig. 44A0E0099mfig. 45
LAMPE I SPEJL I
SOLSKÆRM
(hvis monteret)
Pærerne udskiftes på følgende måde:
❒Åbn solskærmen A-fig. 46med
spejlet.
❒Tag lampen Bud ved at trække i
punkterne vist med pilene.
A0E0118mfig. 46
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 206

207
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL❒Luk dækslet B-fig. 49på lampen
A-fig. 48.
❒Genmonter lampen ved først at sæt-
te den på plads i den ene side og
herefter trykke i den anden side, ind-
til den låses med et klik.
LAMPE I HANDSKERUM
Pæren udskiftes på følgende måde:
❒Åbn handskerummet.
❒Tag lampen A-fig. 48ud ved at
trække i punkterne vist med pilen.
❒Løft beskyttelsesdæksletB-fig. 49
og udskift pæren, som er trykket
fast.
A0E0172mfig. 48A0E0173mfig. 49
❒Udskift pærenC-fig. 47 ved at fri-
gøre sidekontakterne og sikre, at
den nye pære sidder rigtig fast mel-
lem selve kontakterne.
A0E0171mfig. 47
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 207

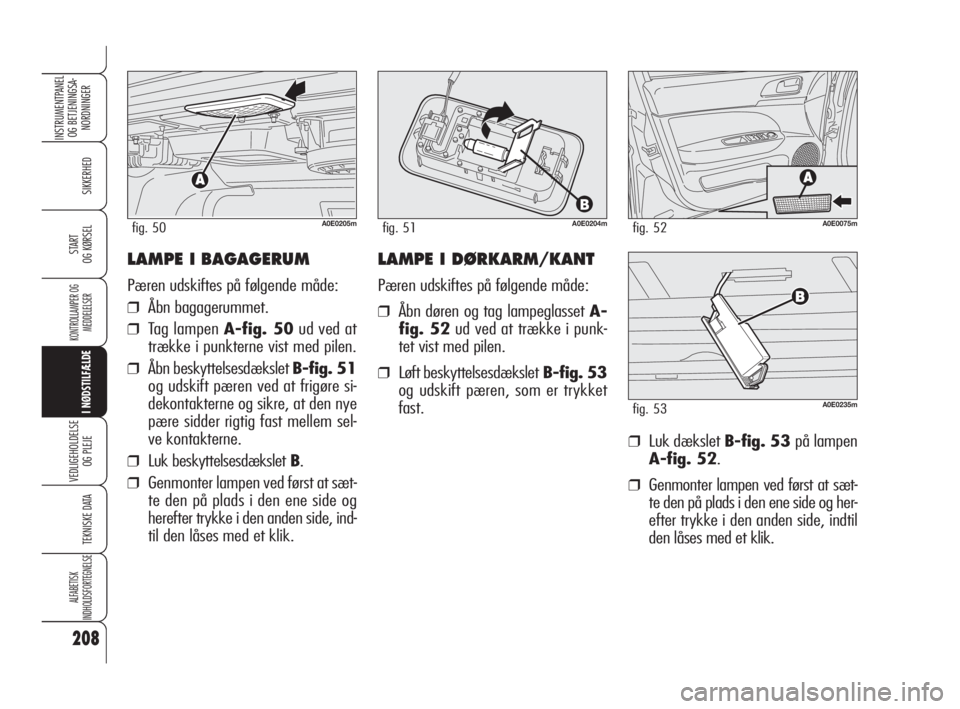

LAMPE I BAGAGERUM
Pæren udskiftes på følgende måde:
❒Åbn bagagerummet.
❒Tag lampen A-fig. 50ud ved at
trække i punkterne vist med pilen.
❒Åbn beskyttelsesdækslet B-fig. 51
og udskift pæren ved at frigøre si-
dekontakterne og sikre, at den nye
pære sidder rigtig fast mellem sel-
ve kontakterne.
❒Luk beskyttelsesdækslet B.
❒Genmonter lampen ved først at sæt-
te den på plads i den ene side og
herefter trykke i den anden side, ind-
til den låses med et klik.
❒Luk dækslet B-fig. 53 på lampen
A-fig. 52.
❒Genmonter lampen ved først at sæt-
te den på plads i den ene side og her-
efter trykke i den anden side, indtil
den låses med et klik.
208
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
A0E0205mfig. 50A0E0075mfig. 52A0E0204mfig. 51
LAMPE I DØRKARM/KANT
Pæren udskiftes på følgende måde:
❒Åbn døren og tag lampeglasset A-
fig. 52ud ved at trække i punk-
tet vist med pilen.
❒Løft beskyttelsesdæksletB-fig. 53
og udskift pæren, som er trykket
fast.
A0E0235mfig. 53
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 208

209
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

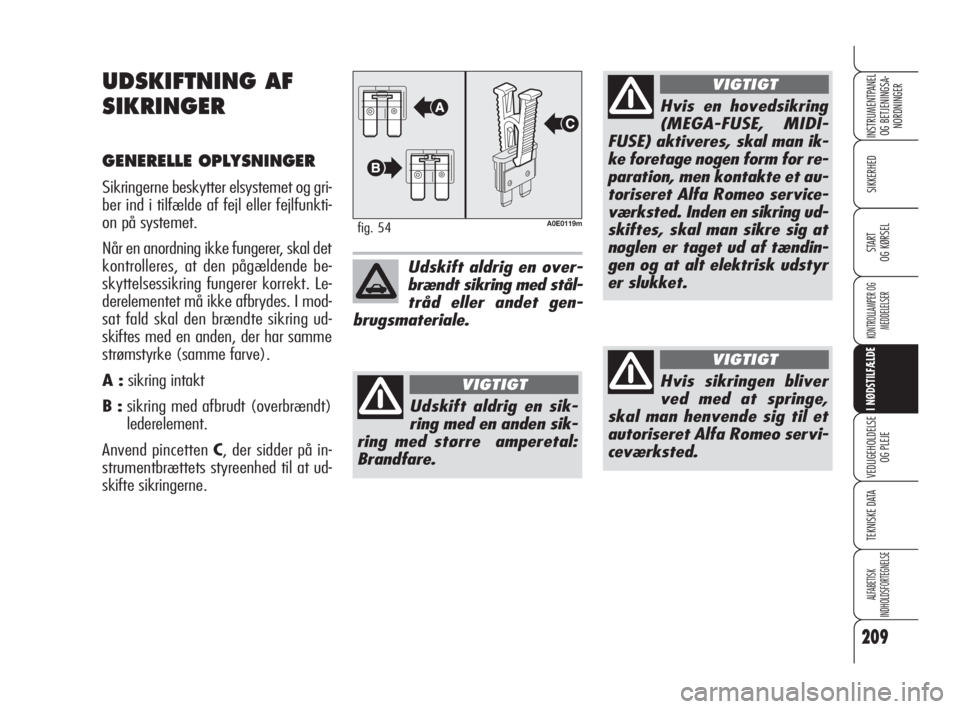

UDSKIFTNING AF
SIKRINGER
GENERELLE OPLYSNINGER
Sikringerne beskytter elsystemet og gri-
ber ind i tilfælde af fejl eller fejlfunkti-
on på systemet.
Når en anordning ikke fungerer, skal det
kontrolleres, at den pågældende be-
skyttelsessikring fungerer korrekt. Le-
derelementet må ikke afbrydes. I mod-
sat fald skal den brændte sikring ud-
skiftes med en anden, der har samme
strømstyrke (samme farve).
A :sikring intakt
B :sikring med afbrudt (overbrændt)
lederelement.
Anvend pincetten C, der sidder på in-
strumentbrættets styreenhed til at ud-
skifte sikringerne.
A0E0119mfig. 54
Udskift aldrig en over-
brændt sikring med stål-
tråd eller andet gen-
brugsmateriale.
Udskift aldrig en sik-
ring med en anden sik-
ring med større amperetal:
Brandfare.
VIGTIGT
Hvis en hovedsikring
(MEGA-FUSE, MIDI-
FUSE) aktiveres, skal man ik-
ke foretage nogen form for re-
paration, men kontakte et au-
toriseret Alfa Romeo service-
værksted. Inden en sikring ud-
skiftes, skal man sikre sig at
nøglen er taget ud af tændin-
gen og at alt elektrisk udstyr
er slukket.
VIGTIGT
Hvis sikringen bliver
ved med at springe,
skal man henvende sig til et
autoriseret Alfa Romeo servi-
ceværksted.
VIGTIGT
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 209

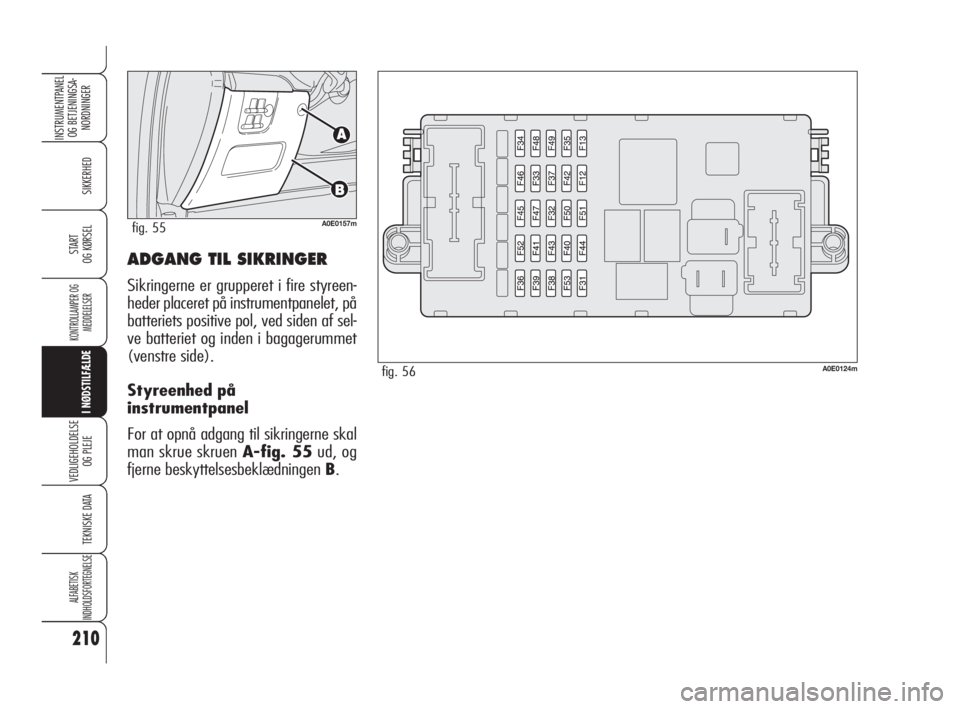

ADGANG TIL SIKRINGER
Sikringerne er grupperet i fire styreen-
heder placeret på instrumentpanelet, på
batteriets positive pol, ved siden af sel-
ve batteriet og inden i bagagerummet
(venstre side).
Styreenhed på
instrumentpanel
For at opnå adgang til sikringerne skal
man skrue skruen A-fig. 55ud, og
fjerne beskyttelsesbeklædningen B.
210
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
A0E0157mfig. 55
A0E0124mfig. 56
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 210

211
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START

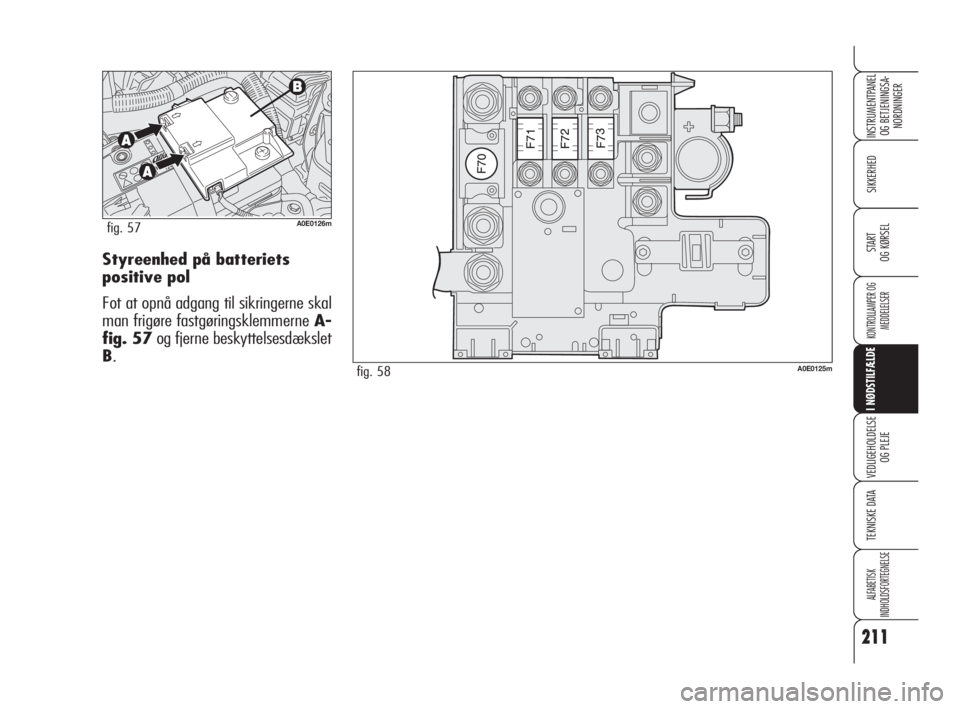

OG KØRSELStyreenhed på batteriets
positive pol
Fot at opnå adgang til sikringerne skal
man frigøre fastgøringsklemmerne A-
fig. 57og fjerne beskyttelsesdækslet
B.
A0E0126mfig. 57
A0E0125mfig. 58
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 211

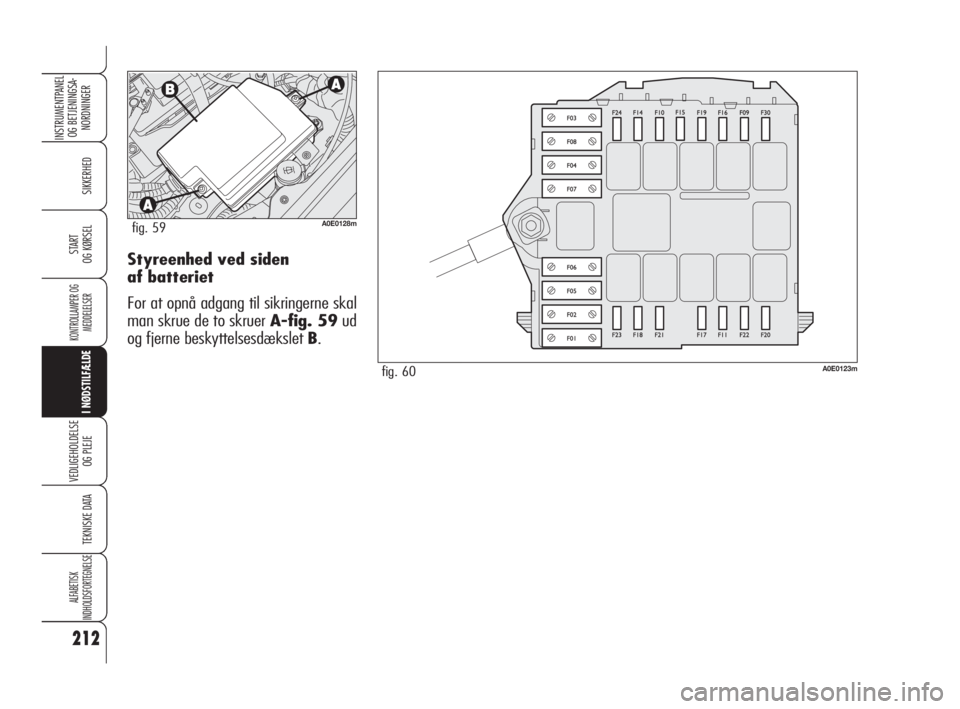

Styreenhed ved siden
af batteriet
For at opnå adgang til sikringerne skal
man skrue de to skruer A-fig. 59ud
og fjerne beskyttelsesdækslet B.
212
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
A0E0128mfig. 59
A0E0123mfig. 60
