Alfa Romeo 159 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

213
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START

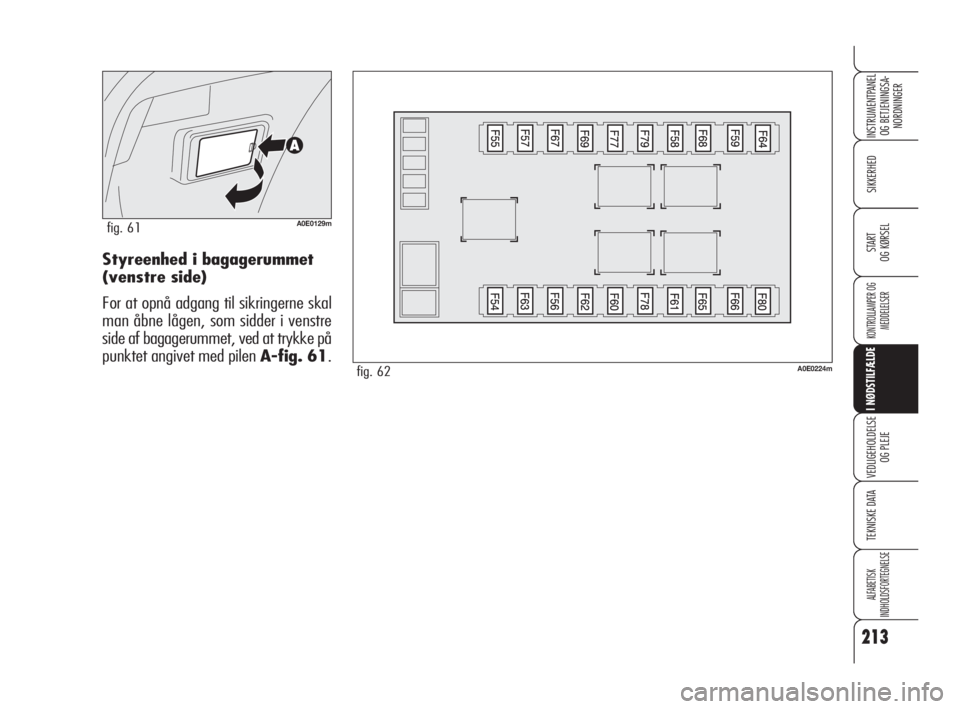

OG KØRSELStyreenhed i bagagerummet
(venstre side)
For at opnå adgang til sikringerne skal
man åbne lågen, som sidder i venstre
side af bagagerummet, ved at trykke på
punktet angivet med pilen A-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 213

214
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

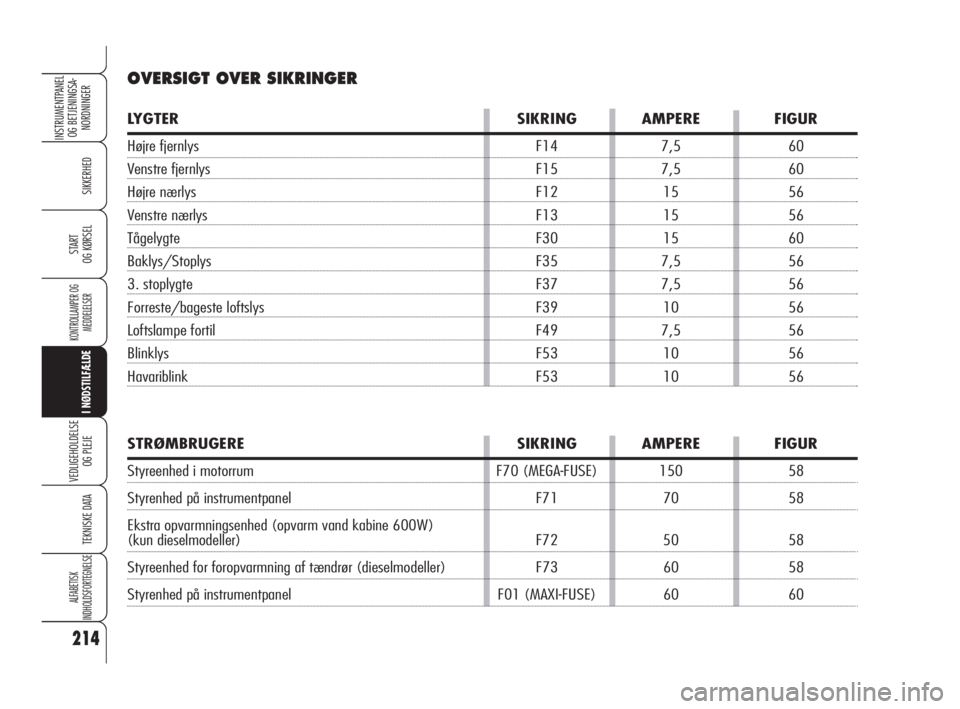

OVERSIGT OVER SIKRINGER
LYGTER SIKRING AMPERE FIGUR
Højre fjernlys F14 7,5 60
Venstre fjernlys F15 7,5 60
Højre nærlys F12 15 56
Venstre nærlys F13 15 56
Tågelygte F30 15 60
Baklys/Stoplys F35 7,5 56
3. stoplygte F37 7,5 56
Forreste/bageste loftslys F39 10 56
Loftslampe fortil F49 7,5 56
Blinklys F53 10 56
Havariblink F53 10 56
STRØMBRUGERE SIKRING AMPERE FIGUR
Styreenhed i motorrum F70 (MEGA-FUSE) 150 58
Styrenhed på instrumentpanel F71 70 58
Ekstra opvarmningsenhed (opvarm vand kabine 600W)
(kun dieselmodeller) F72 50 58
Styreenhed for foropvarmning af tændrør (dieselmodeller) F73 60 58
Styrenhed på instrumentpanel F01 (MAXI-FUSE) 60 60
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 214

215
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

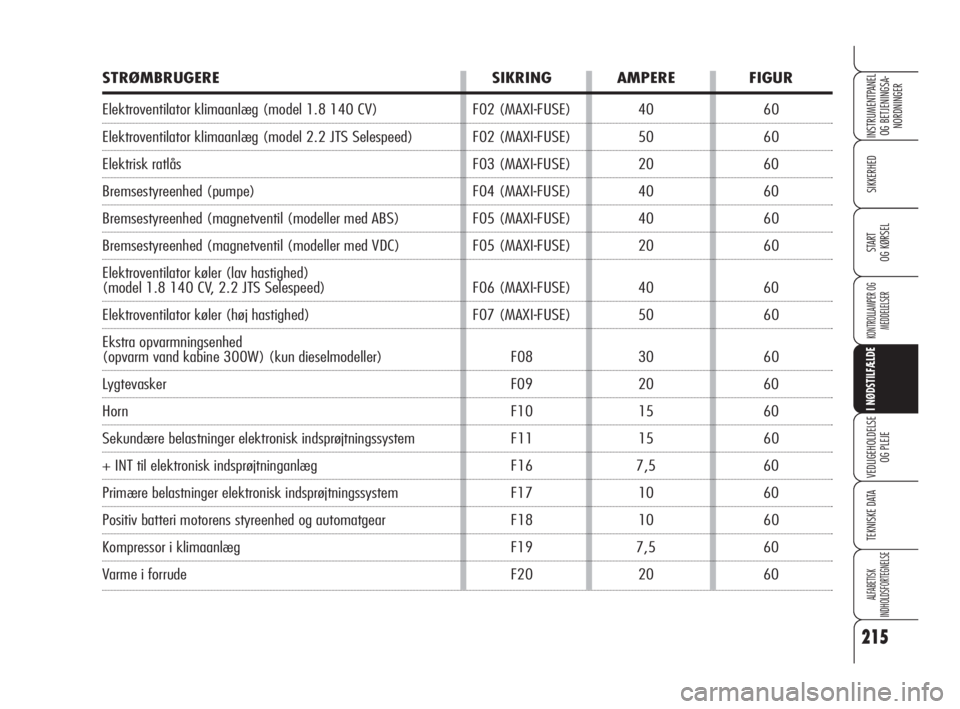

STRØMBRUGERE SIKRING AMPERE FIGUR
Elektroventilator klimaanlæg (model 1.8 140 CV) F02 (MAXI-FUSE) 40 60
Elektroventilator klimaanlæg (model 2.2 JTS Selespeed) F02 (MAXI-FUSE) 50 60
Elektrisk ratlås F03 (MAXI-FUSE) 20 60
Bremsestyreenhed (pumpe) F04 (MAXI-FUSE) 40 60
Bremsestyreenhed (magnetventil (modeller med ABS) F05 (MAXI-FUSE) 40 60
Bremsestyreenhed (magnetventil (modeller med VDC) F05 (MAXI-FUSE) 20 60
Elektroventilator køler (lav hastighed)
(model 1.8 140 CV, 2.2 JTS Selespeed) F06 (MAXI-FUSE) 40 60
Elektroventilator køler (høj hastighed) F07 (MAXI-FUSE) 50 60
Ekstra opvarmningsenhed
(opvarm vand kabine 300W) (kun dieselmodeller) F08 30 60
Lygtevasker F09 20 60
Horn F10 15 60
Sekundære belastninger elektronisk indsprøjtningssystem F11 15 60
+ INT til elektronisk indsprøjtninganlæg F16 7,5 60
Primære belastninger elektronisk indsprøjtningssystem F17 10 60
Positiv batteri motorens styreenhed og automatgear F18 10 60
Kompressor i klimaanlæg F19 7,5 60
Varme i forrude F20 20 60
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 215

216
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

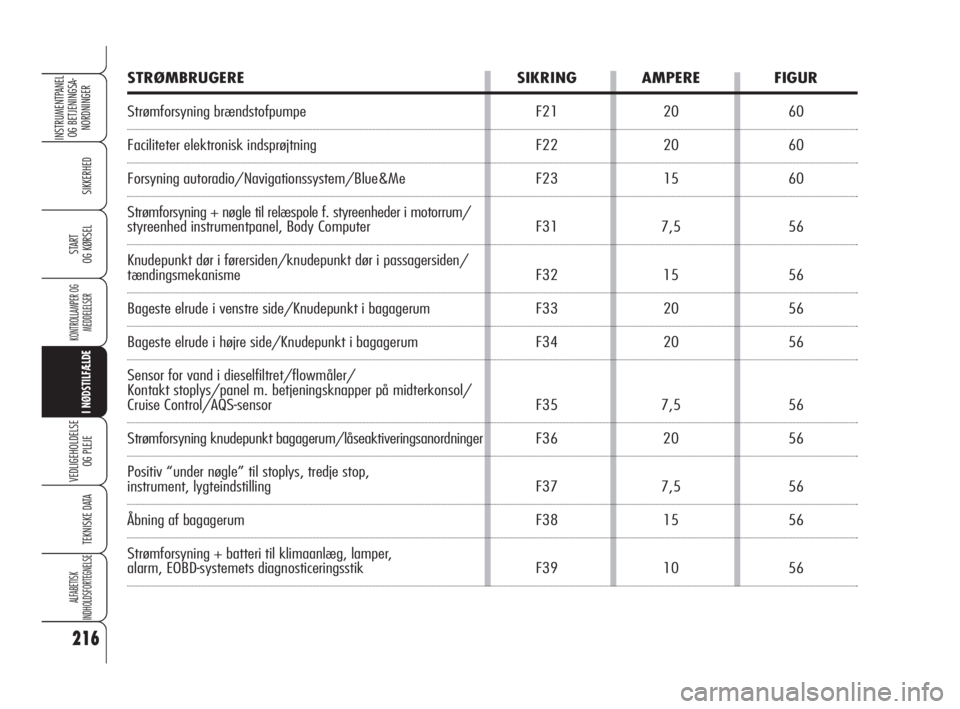

STRØMBRUGERE SIKRING AMPERE FIGUR
Strømforsyning brændstofpumpe F21 20 60
Faciliteter elektronisk indsprøjtning F22 20 60
Forsyning autoradio/Navigationssystem/Blue&Me F23 15 60
Strømforsyning + nøgle til relæspole f. styreenheder i motorrum/
styreenhed instrumentpanel, Body Computer F31 7,5 56
Knudepunkt dør i førersiden/knudepunkt dør i passagersiden/
tændingsmekanisme F32 15 56
Bageste elrude i venstre side/Knudepunkt i bagagerum F33 20 56
Bageste elrude i højre side/Knudepunkt i bagagerum F34 20 56
Sensor for vand i dieselfiltret/flowmåler/
Kontakt stoplys/panel m. betjeningsknapper på midterkonsol/
Cruise Control/AQS-sensor F35 7,5 56
Strømforsyning knudepunkt bagagerum/låseaktiveringsanordninger F36 20 56
Positiv “under nøgle” til stoplys, tredje stop,
instrument, lygteindstilling F37 7,5 56
Åbning af bagagerum F38 15 56
Strømforsyning + batteri til klimaanlæg, lamper,
alarm, EOBD-systemets diagnosticeringsstik F39 10 56
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 216

217
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

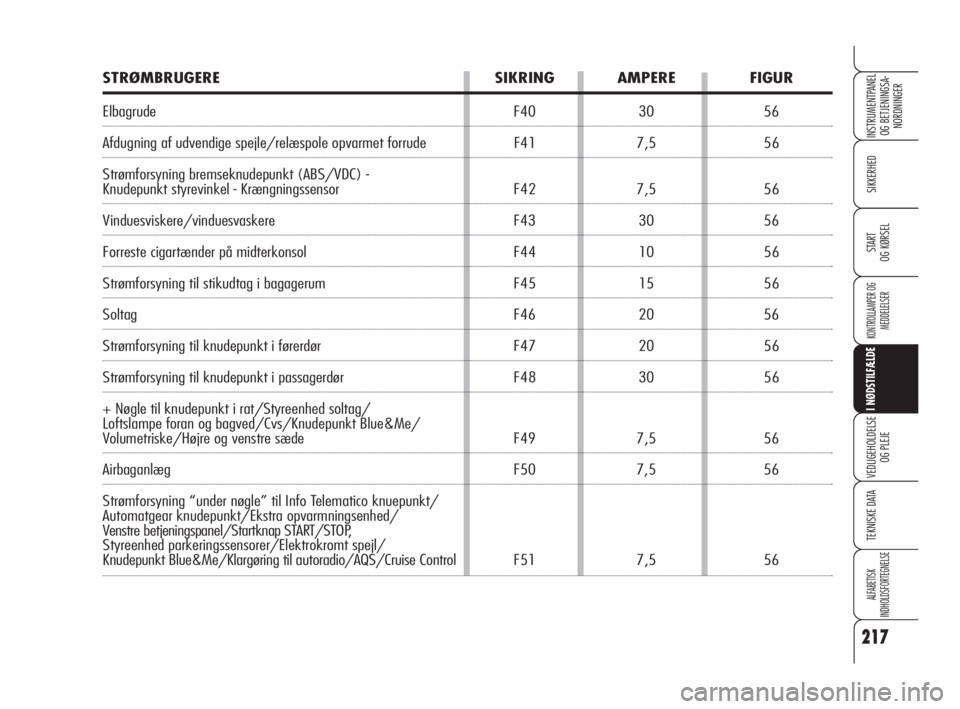

STRØMBRUGERE SIKRING AMPERE FIGUR
Elbagrude F40 30 56
Afdugning af udvendige spejle/relæspole opvarmet forrude F41 7,5 56
Strømforsyning bremseknudepunkt (ABS/VDC) -
Knudepunkt styrevinkel - Krængningssensor F42 7,5 56
Vinduesviskere/vinduesvaskere F43 30 56
Forreste cigartænder på midterkonsol F44 10 56
Strømforsyning til stikudtag i bagagerum F45 15 56
Soltag F46 20 56
Strømforsyning til knudepunkt i førerdør F47 20 56
Strømforsyning til knudepunkt i passagerdør F48 30 56
+ Nøgle til knudepunkt i rat/Styreenhed soltag/
Loftslampe foran og bagved/Cvs/Knudepunkt Blue&Me/
Volumetriske/Højre og venstre sæde F49 7,5 56
Airbaganlæg F50 7,5 56
Strømforsyning “under nøgle” til Info Telematico knuepunkt/
Automatgear knudepunkt/Ekstra opvarmningsenhed/
Venstre betjeningspanel/Startknap START/STOP,
Styreenhed parkeringssensorer/Elektrokromt spejl/
Knudepunkt Blue&Me/Klargøring til autoradio/AQS/Cruise Control F51 7,5 56
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 217

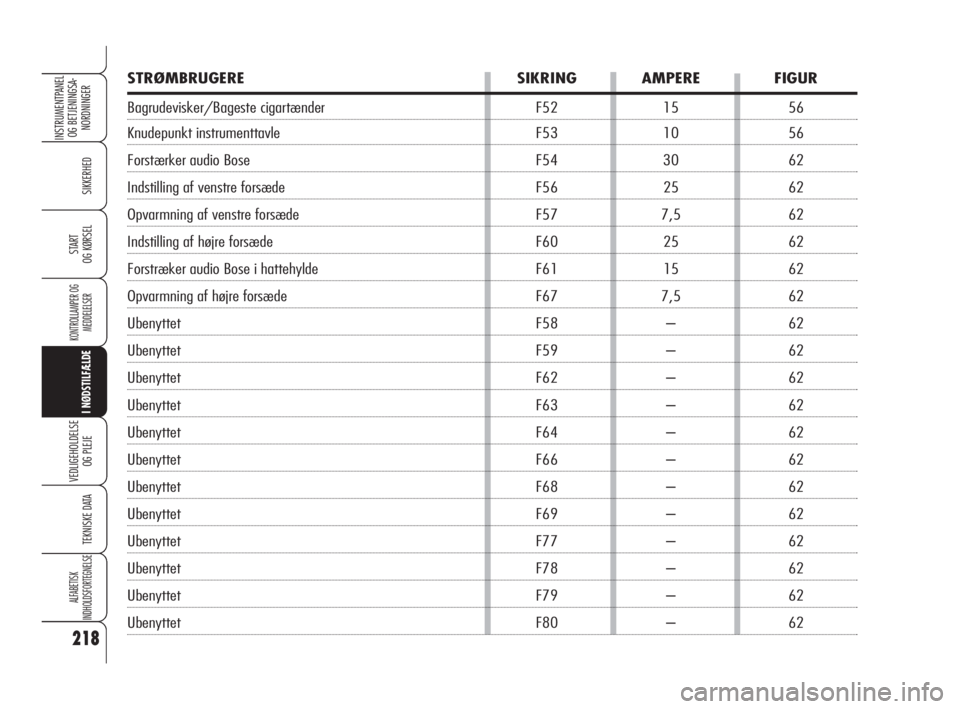

STRØMBRUGERE SIKRING AMPERE FIGUR
Bagrudevisker/Bageste cigartænder F52 15 56
Knudepunkt instrumenttavle F53 10 56
Forstærker audio Bose F54 30 62
Indstilling af venstre forsæde F56 25 62
Opvarmning af venstre forsæde F57 7,5 62
Indstilling af højre forsæde F60 25 62
Forstræker audio Bose i hattehylde F61 15 62
Opvarmning af højre forsæde F67 7,5 62
Ubenyttet F58 – 62
Ubenyttet F59 – 62
Ubenyttet F62 – 62
Ubenyttet F63 – 62
Ubenyttet F64 – 62
Ubenyttet F66 – 62
Ubenyttet F68 – 62
Ubenyttet F69 – 62
Ubenyttet F77 – 62
Ubenyttet F78 – 62
Ubenyttet F79 – 62
Ubenyttet F80 – 62
218
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 218

219
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

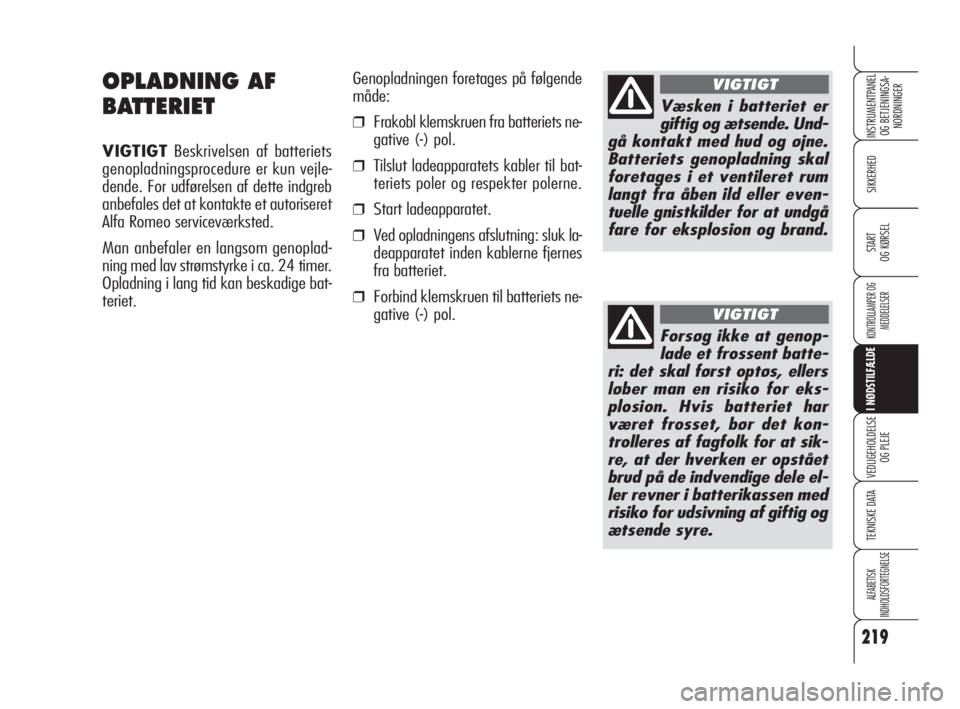

OPLADNING AF
BATTERIET
VIGTIGTBeskrivelsen af batteriets
genopladningsprocedure er kun vejle-
dende. For udførelsen af dette indgreb
anbefales det at kontakte et autoriseret
Alfa Romeo serviceværksted.
Man anbefaler en langsom genoplad-
ning med lav strømstyrke i ca. 24 timer.
Opladning i lang tid kan beskadige bat-
teriet.Genopladningen foretages på følgende
måde:
❒Frakobl klemskruen fra batteriets ne-
gative (-) pol.
❒Tilslut ladeapparatets kabler til bat-
teriets poler og respekter polerne.
❒Start ladeapparatet.
❒Ved opladningens afslutning: sluk la-
deapparatet inden kablerne fjernes
fra batteriet.
❒Forbind klemskruen til batteriets ne-
gative (-) pol.
Væsken i batteriet er
giftig og ætsende. Und-
gå kontakt med hud og øjne.
Batteriets genopladning skal
foretages i et ventileret rum
langt fra åben ild eller even-
tuelle gnistkilder for at undgå
fare for eksplosion og brand.
VIGTIGT
Forsøg ikke at genop-
lade et frossent batte-
ri: det skal først optøs, ellers
løber man en risiko for eks-
plosion. Hvis batteriet har
været frosset, bør det kon-
trolleres af fagfolk for at sik-
re, at der hverken er opstået
brud på de indvendige dele el-
ler revner i batterikassen med
risiko for udsivning af giftig og
ætsende syre.
VIGTIGT
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 219

220
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
MED BILENS EGEN
DONKRAFT
Se beskrivelsen i afsnittet “Udskiftning
af hjul” i dette kapitel.

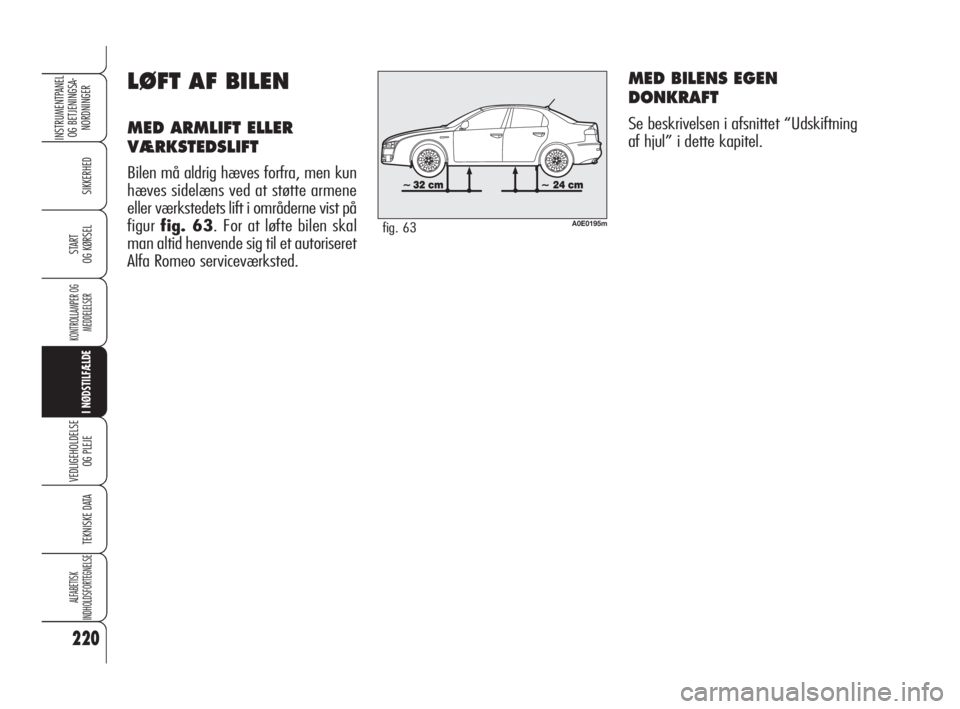

LØFT AF BILEN
MED ARMLIFT ELLER
VÆRKSTEDSLIFT
Bilen må aldrig hæves forfra, men kun
hæves sidelæns ved at støtte armene
eller værkstedets lift i områderne vist på
figurfig. 63. For at løfte bilen skal
man altid henvende sig til et autoriseret
Alfa Romeo serviceværksted.
A0E0195mfig. 63
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 220

221
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

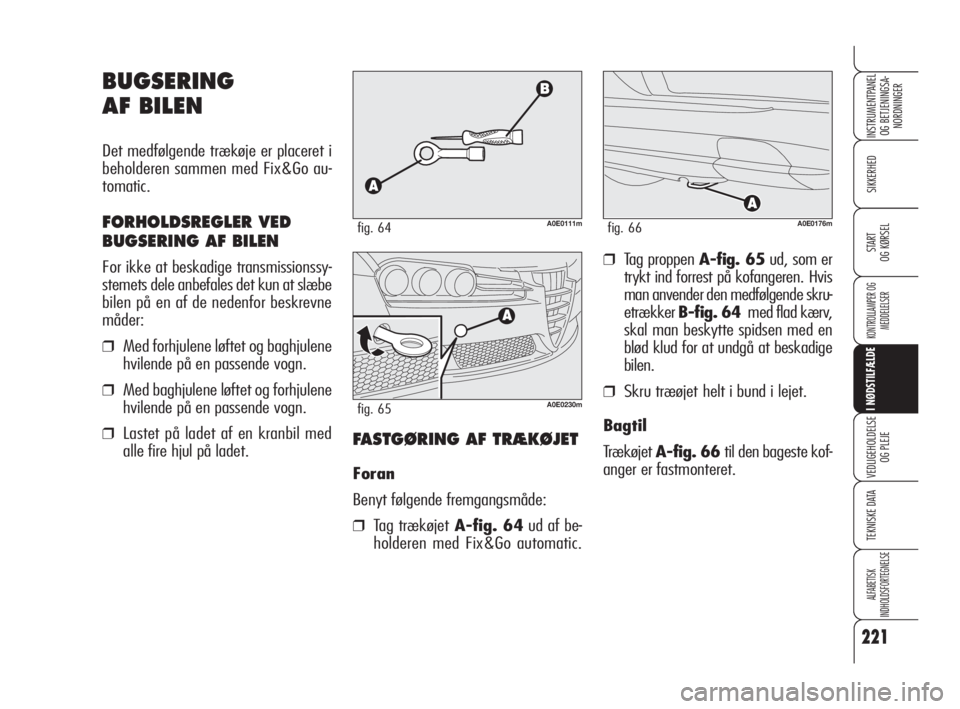

BUGSERING
AF BILEN
Det medfølgende trækøje er placeret i
beholderen sammen med Fix&Go au-
tomatic.
FORHOLDSREGLER VED
BUGSERING AF BILEN
For ikke at beskadige transmissionssy-
stemets dele anbefales det kun at slæbe
bilen på en af de nedenfor beskrevne
måder:
❒Med forhjulene løftet og baghjulene
hvilende på en passende vogn.
❒Med baghjulene løftet og forhjulene
hvilende på en passende vogn.
❒Lastet på ladet af en kranbil med
alle fire hjul på ladet.
A0E0111mfig. 64
❒Tag proppen A-fig. 65ud, som er
trykt ind forrest på kofangeren. Hvis
man anvender den medfølgende skru-
etrækkerB-fig. 64 med flad kærv,
skal man beskytte spidsen med en
blød klud for at undgå at beskadige
bilen.
❒Skru træøjet helt i bund i lejet.
Bagtil
Trækøjet A-fig. 66 til den bageste kof-
anger er fastmonteret.
FASTGØRING AF TRÆKØJET
Foran
Benyt følgende fremgangsmåde:
❒Tag trækøjetA-fig. 64ud af be-
holderen med Fix&Go automatic.
A0E0230mfig. 65
A0E0176mfig. 66
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 221

222
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

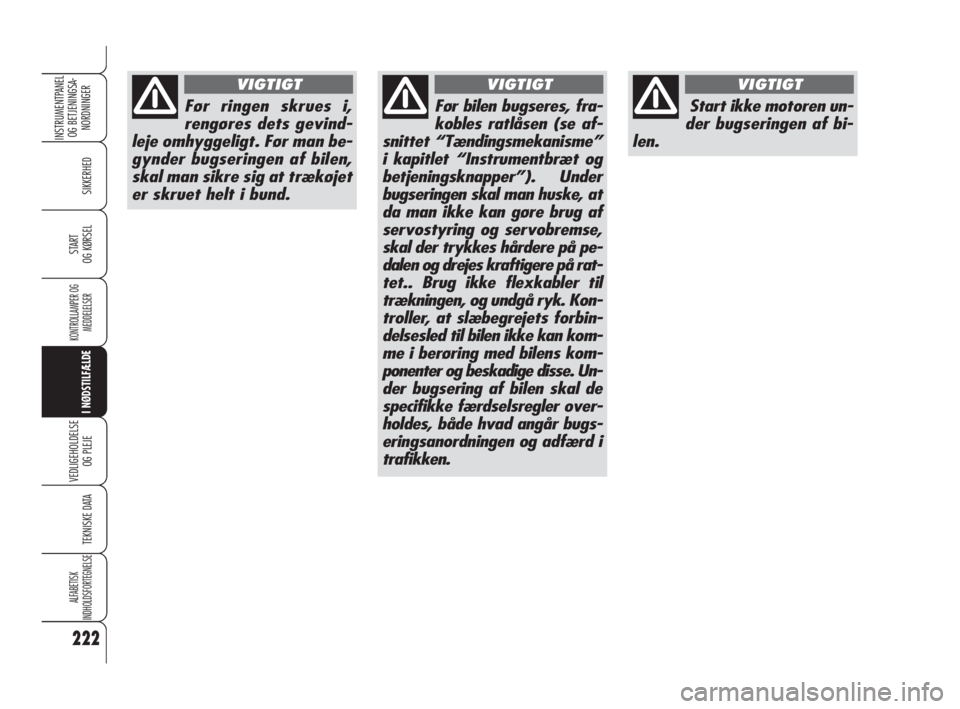

Start ikke motoren un-
der bugseringen af bi-
len.
VIGTIGT
Før ringen skrues i,
rengøres dets gevind-
leje omhyggeligt. Før man be-
gynder bugseringen af bilen,
skal man sikre sig at trækøjet
er skruet helt i bund.
VIGTIGT
Før bilen bugseres, fra-
kobles ratlåsen (se af-
snittet “Tændingsmekanisme”
i kapitlet “Instrumentbræt og
betjeningsknapper”). Under
bugseringen skal man huske, at
da man ikke kan gøre brug af
servostyring og servobremse,
skal der trykkes hårdere på pe-
dalen og drejes kraftigere på rat-
tet.. Brug ikke flexkabler til
trækningen, og undgå ryk. Kon-
troller, at slæbegrejets forbin-
delsesled til bilen ikke kan kom-
me i berøring med bilens kom-
ponenter og beskadige disse. Un-
der bugsering af bilen skal de
specifikke færdselsregler over-
holdes, både hvad angår bugs-
eringsanordningen og adfærd i
trafikken.
VIGTIGT
181-222 Alfa 159 DK:181-222 Alfa 159 1ed 26-03-2009 15:17 Pagina 222
