Alfa Romeo 159 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

223
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
V V
E E
D D
L L
I I
G G
E E
H H
O O
L L
D D
E E
L L
S S
E E
O O
G G
P P
L L
E E
J J
E E

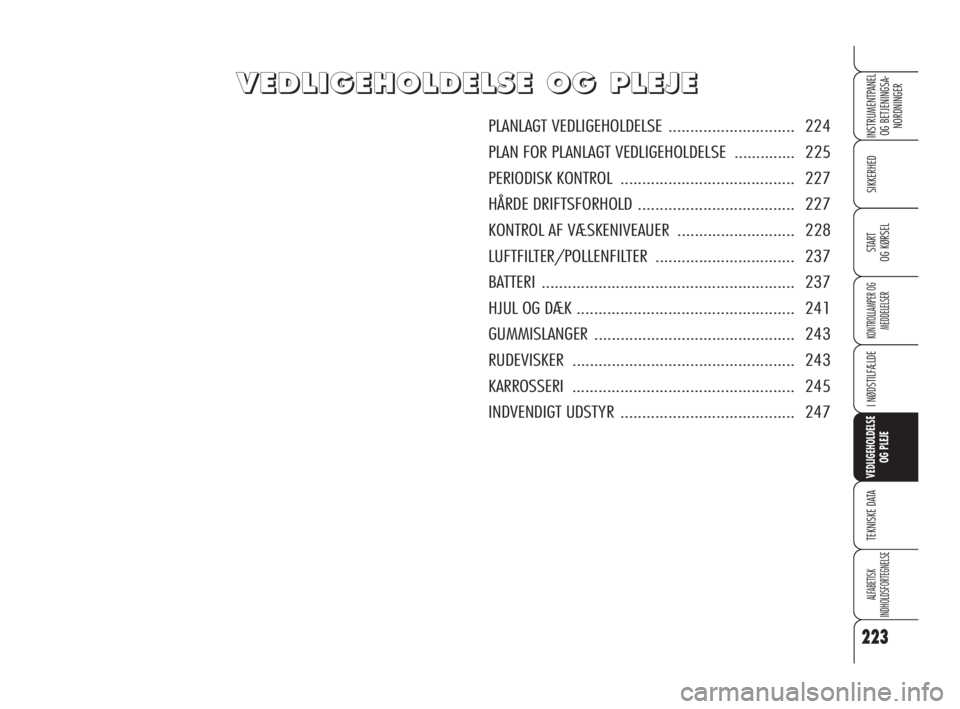

PLANLAGT VEDLIGEHOLDELSE ............................. 224
PLAN FOR PLANLAGT VEDLIGEHOLDELSE .............. 225
PERIODISK KONTROL........................................ 227
HÅRDE DRIFTSFORHOLD .................................... 227
KONTROL AF VÆSKENIVEAUER ........................... 228
LUFTFILTER/POLLENFILTER ................................ 237
BATTERI .......................................................... 237
HJUL OG DÆK.................................................. 241
GUMMISLANGER .............................................. 243
RUDEVISKER ................................................... 243
KARROSSERI ................................................... 245
INDVENDIGT UDSTYR........................................ 247
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 223

224
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

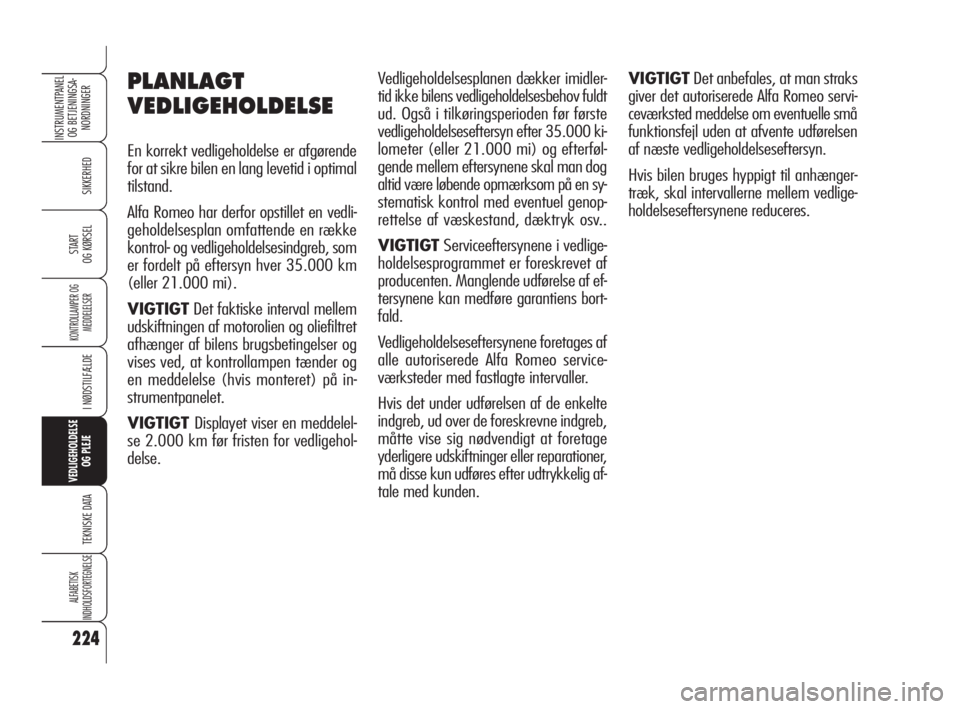

PLANLAGT
VEDLIGEHOLDELSE
En korrekt vedligeholdelse er afgørende
for at sikre bilen en lang levetid i optimal
tilstand.
Alfa Romeo har derfor opstillet en vedli-
geholdelsesplan omfattende en række
kontrol- og vedligeholdelsesindgreb, som
er fordelt på eftersyn hver 35.000 km
(eller 21.000 mi).
VIGTIGTDet faktiske interval mellem
udskiftningen af motorolien og oliefiltret
afhænger af bilens brugsbetingelser og
vises ved, at kontrollampen tænder og
en meddelelse (hvis monteret) på in-
strumentpanelet.
VIGTIGTDisplayet viser en meddelel-
se 2.000 km før fristen for vedligehol-
delse.Vedligeholdelsesplanen dækker imidler-
tid ikke bilens vedligeholdelsesbehov fuldt
ud. Også i tilkøringsperioden før første
vedligeholdelseseftersyn efter 35.000 ki-
lometer (eller 21.000 mi) og efterføl-
gende mellem eftersynene skal man dog
altid være løbende opmærksom på en sy-
stematisk kontrol med eventuel genop-
rettelse af væskestand, dæktryk osv..
VIGTIGTServiceeftersynene i vedlige-
holdelsesprogrammet er foreskrevet af
producenten. Manglende udførelse af ef-
tersynene kan medføre garantiens bort-
fald.
Vedligeholdelseseftersynene foretages af
alle autoriserede Alfa Romeo service-
værksteder med fastlagte intervaller.
Hvis det under udførelsen af de enkelte
indgreb, ud over de foreskrevne indgreb,
måtte vise sig nødvendigt at foretage
yderligere udskiftninger eller reparationer,
må disse kun udføres efter udtrykkelig af-
tale med kunden.VIGTIGTDet anbefales, at man straks
giver det autoriserede Alfa Romeo servi-
ceværksted meddelse om eventuelle små
funktionsfejl uden at afvente udførelsen
af næste vedligeholdelseseftersyn.
Hvis bilen bruges hyppigt til anhænger-
træk, skal intervallerne mellem vedlige-
holdelseseftersynene reduceres.
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 224

225
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
35 70 105 140 175
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●
●●
●
●

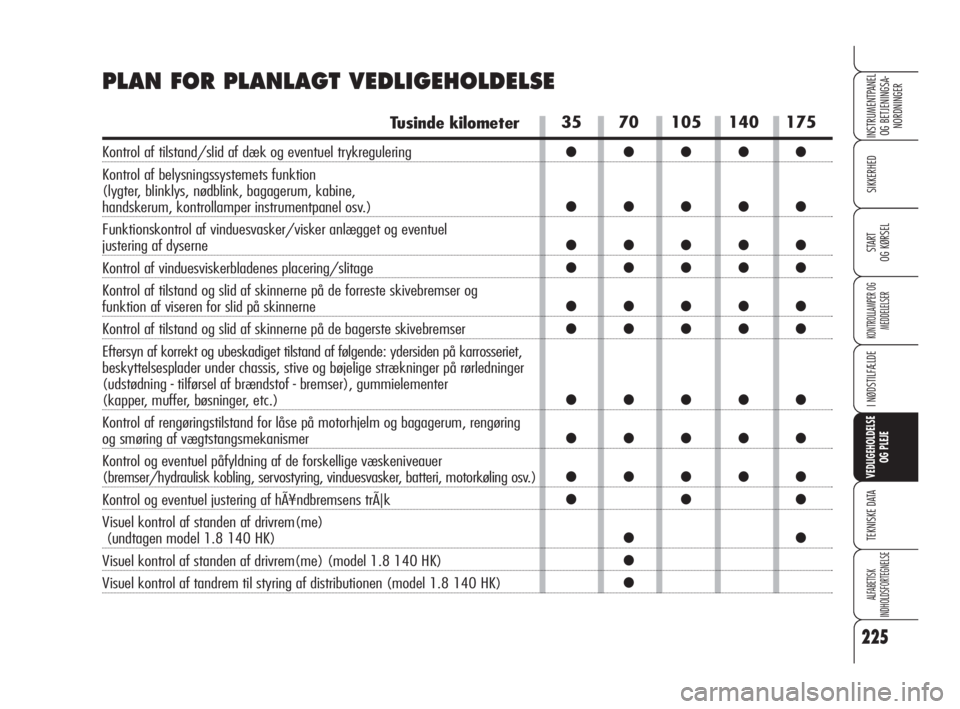

PLAN FOR PLANLAGT VEDLIGEHOLDELSE
Tusinde kilometer
Kontrol af tilstand/slid af dæk og eventuel trykregulering
Kontrol af belysningssystemets funktion
(lygter, blinklys, nødblink, bagagerum, kabine,
handskerum, kontrollamper instrumentpanel osv.)
Funktionskontrol af vinduesvasker/visker anlægget og eventuel
justering af dyserne
Kontrol af vinduesviskerbladenes placering/slitage
Kontrol af tilstand og slid af skinnerne på de forreste skivebremser og
funktion af viseren for slid på skinnerne
Kontrol af tilstand og slid af skinnerne på de bagerste skivebremser
Eftersyn af korrekt og ubeskadiget tilstand af følgende: ydersiden på karrosseriet,
beskyttelsesplader under chassis, stive og bøjelige strækninger på rørledninger
(udstødning - tilførsel af brændstof - bremser), gummielementer
(kapper, muffer, bøsninger, etc.)
Kontrol af rengøringstilstand for låse på motorhjelm og bagagerum, rengøring
og smøring af vægtstangsmekanismer
Kontrol og eventuel påfyldning af de forskellige væskeniveauer
(bremser/hydraulisk kobling, servostyring, vinduesvasker, batteri, motorkøling osv.)
Kontrol og eventuel justering af hÃ¥ndbremsens trÃ|k
Visuel kontrol af standen af drivrem(me)
(undtagen model 1.8 140 HK)
Visuel kontrol af standen af drivrem(me) (model 1.8 140 HK)
Visuel kontrol af tandrem til styring af distributionen (model 1.8 140 HK)
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 225

226
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
35 70 105 140 175
●●●●●
●
●●●●●
●●●●●
●●●●●
●
●
●
●
●
●
●●
●●
●●●●●
●
●●●●●
●●●●●
●●●●●
●●
●●●●●
Tusinde kilometer
Kontrol og eventuel regulering af slør (model 1.9 JTDM8v)
Kontrol og eventuel regulering af slør (model 1.8 140 HK)
Kontrol af emissioner i udstødningen (benzinmodeller)
Kontrol af emissioner/røgtæthed (dieseldrevne modeller)
Kontrol af motorens kontrolsystemer (ved hjælp af diagnosestik)
Udskiftning af drivrem(me) (undtagen model 1.8 140 HK)
Udskiftning af drivrem(me) (model 1.8 140 HK)
Udskiftning af ventilstyringens drivrem (model 1.8 140 HK) (*)
Udskiftning af ventilstyringens drivrem (model 1750 TURBO BENZIN) (*)
Udskiftning af ventilstyringens drivrem (dieselmodeller) (*)
Udskiftning af tændrør (model 3.2 JTS og 2.2 JTS Selespeed)
Udskiftning af tændrør (model 1.8 140 HK og 1750 TURBO BENZIN)
Udskiftning af brændstoffilter (dieselmodeller)
Udskiftning af luftfilterelement
Udskiftning af olie, transmission foran (model 3.2 JTS 4x4)
Udskiftning af motorolie og oliefilter
(benzinmodel 1.8 140 HK) (eller hver 12. måned)
Udskiftning af motorolie og oliefilter
(model 1750 TURBO BENZIN) (**) (eller hver 12. måned)
Udskiftning af motorolie og oliefilter
(model 3.2 JTS og 2.2 JTS Selespeed) (eller hver 24. måned) (***)
Udskiftning af motorolie og oliefilter (dieselmodeller med DPF) (**)
(eller hver 24. måned)
Udskiftning af motorolie og oliefilter (dieselmodeller uden DPF)
(eller hver 24. måned)
Udskiftning af bremsevæske (eller hver 24. måned)
Udskiftning af pollenfilter (eller hver 24. måned)
(*) Ved hårde driftsbetingelser (koldt klima, bykørsel, langvarig tomgang) skal ventilstyringens drivrem skiftes hvert 4. år uanset kilometerstand, el-
lers hvert 5. år.
(**) Det faktiske interval mellem udskiftningen af motorolien og oliefiltret afhænger af bilens brugsbetingelser og vises ved, at kontrollampen tænder
og en meddelelse (hvis monteret) på instrumentpanelet.
(***) Hvis bilen hovedsageligt benyttes til bykørsel eller under specielt strenge klimatiske forhold og har et lavt årligt kilometertal, skal motorolien og
filteret udskiftes hver 12 måneder.
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 226

227
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

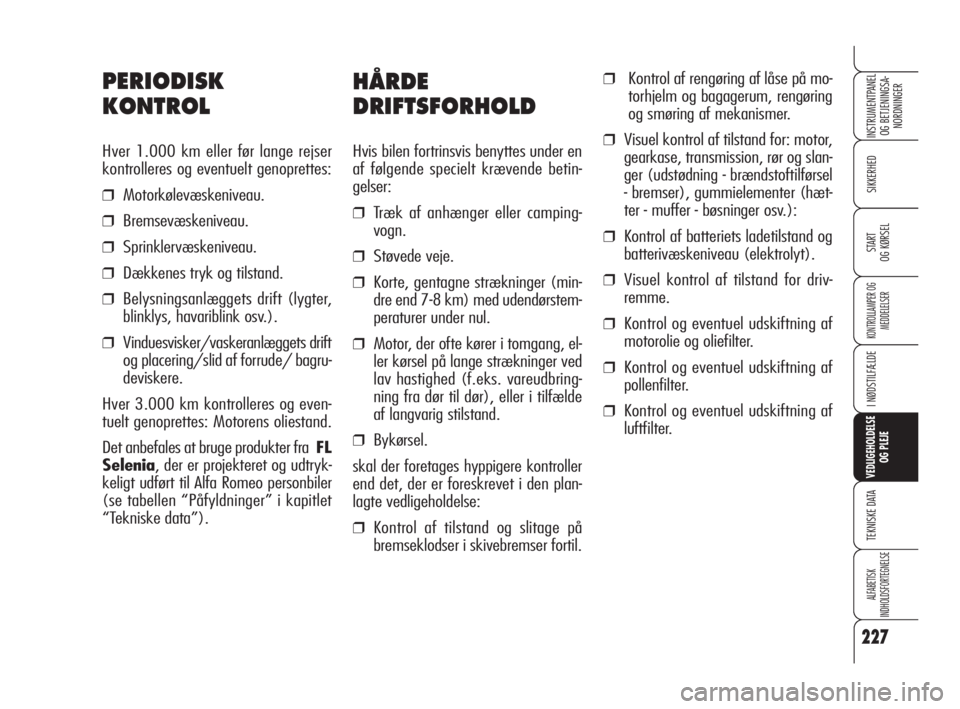

HÅRDE
DRIFTSFORHOLD
Hvis bilen fortrinsvis benyttes under en
af følgende specielt krævende betin-
gelser:
❒Træk af anhænger eller camping-
vogn.
❒Støvede veje.
❒Korte, gentagne strækninger (min-
dre end 7-8 km) med udendørstem-
peraturer under nul.
❒Motor, der ofte kører i tomgang, el-
ler kørsel på lange strækninger ved
lav hastighed (f.eks. vareudbring-
ning fra dør til dør), eller i tilfælde
af langvarig stilstand.
❒Bykørsel.
skal der foretages hyppigere kontroller
end det, der er foreskrevet i den plan-
lagte vedligeholdelse:
❒Kontrol af tilstand og slitage på
bremseklodser i skivebremser fortil.
❒Kontrol af rengøring af låse på mo-
torhjelm og bagagerum, rengøring
og smøring af mekanismer.
❒Visuel kontrol af tilstand for: motor,
gearkase, transmission, rør og slan-
ger (udstødning - brændstoftilførsel
- bremser), gummielementer (hæt-
ter - muffer - bøsninger osv.):
❒Kontrol af batteriets ladetilstand og
batterivæskeniveau (elektrolyt).
❒Visuel kontrol af tilstand for driv-
remme.
❒Kontrol og eventuel udskiftning af
motorolie og oliefilter.
❒Kontrol og eventuel udskiftning af
pollenfilter.
❒Kontrol og eventuel udskiftning af
luftfilter.
PERIODISK
KONTROL
Hver 1.000 km eller før lange rejser
kontrolleres og eventuelt genoprettes:
❒Motorkølevæskeniveau.
❒Bremsevæskeniveau.
❒Sprinklervæskeniveau.
❒Dækkenes tryk og tilstand.
❒Belysningsanlæggets drift (lygter,
blinklys, havariblink osv.).
❒Vinduesvisker/vaskeranlæggets drift
og placering/slid af forrude/ bagru-
deviskere.
Hver 3.000 km kontrolleres og even-
tuelt genoprettes: Motorens oliestand.
Det anbefales at bruge produkter fra FL
Selenia, der er projekteret og udtryk-
keligt udført til Alfa Romeo personbiler
(se tabellen “Påfyldninger” i kapitlet
“Tekniske data”).
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 227

228
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
KONTROL AF
VÆSKENIVEAUER
Vedrørende den mængde, som skal
påfyldes, henvises til det anviste i ka-
pitlet Tekniske data.
1.Motorolie - 2.Batteri
3.Bremsevæske - 4.Sprinklervæske
5.Motorkølevæske
6.Servostyringsvæske
fig. 2 - Model 1750 TURBO BENZIN
2
4
1 6
53
A0E0854m
Ryg aldrig under arbej-
de i motorrummet. Det-
te medfører risiko for an-
tændelse af brændbare gasser
og dampe.
VIGTIGT
Pas på ikke at forveksle
de forskellige væskety-
per, når der fyldes efter:
de er alle indbyrdes inkompa-
tible og kan beskadige bilen al-
vorligt.
A0E0374mfig. 1 - Model 1.8 140 HK
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 228

229
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

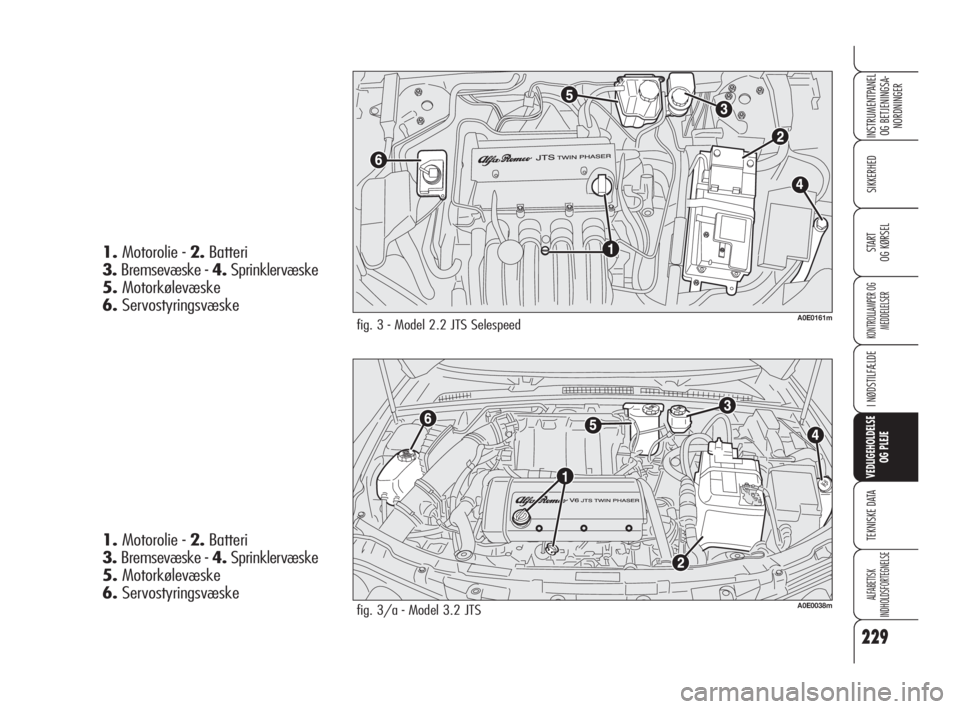

fig. 3/a - Model 3.2 JTSA0E0038m
1.Motorolie - 2.Batteri
3.Bremsevæske - 4.Sprinklervæske
5.Motorkølevæske
6.Servostyringsvæske
fig. 3 - Model 2.2 JTS SelespeedA0E0161m
1.Motorolie - 2.Batteri
3.Bremsevæske - 4.Sprinklervæske
5.Motorkølevæske
6.Servostyringsvæske
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 229

230
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

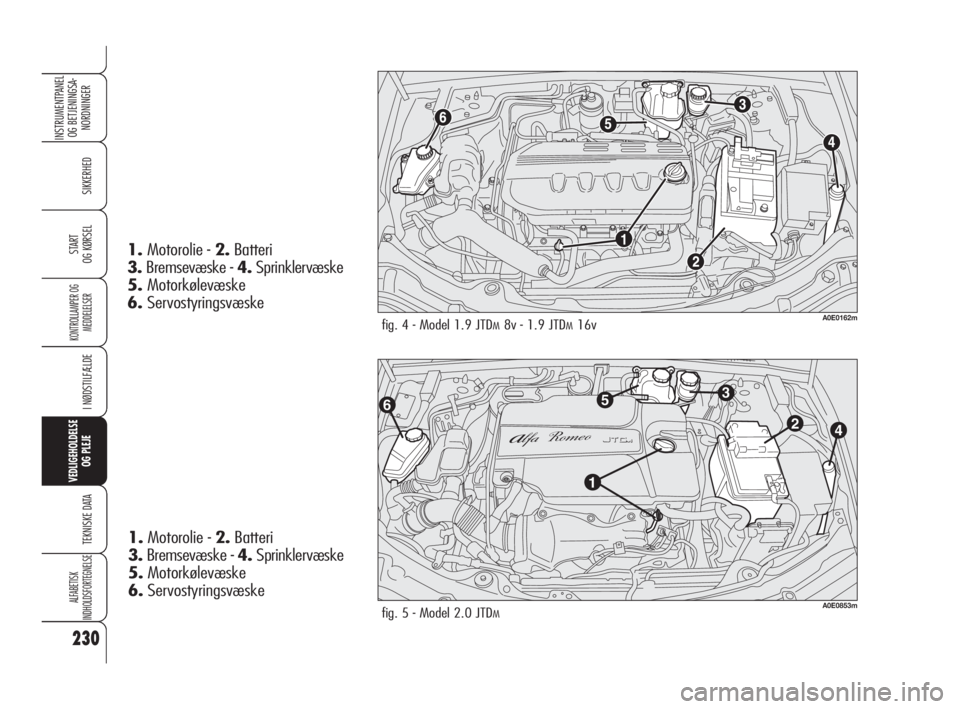

fig. 4 - Model 1.9 JTDM8v - 1.9 JTDM16vA0E0162m
1.Motorolie - 2.Batteri
3.Bremsevæske - 4.Sprinklervæske
5.Motorkølevæske
6.Servostyringsvæske
1.Motorolie - 2.Batteri
3.Bremsevæske - 4.Sprinklervæske
5.Motorkølevæske
6.Servostyringsvæske
fig. 5 - Model 2.0 JTDM
653
2
4
1
A0E0853m
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 230

231
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
fig. 6 - Model 2.4 JTDMA0E0203m
1.Motorolie - 2.Batteri
3.Bremsevæske - 4.Sprinklervæske
5.Motorkølevæske
6.Servostyringsvæske
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 231

232
SIKKERHED
KONTROLLAMPER OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

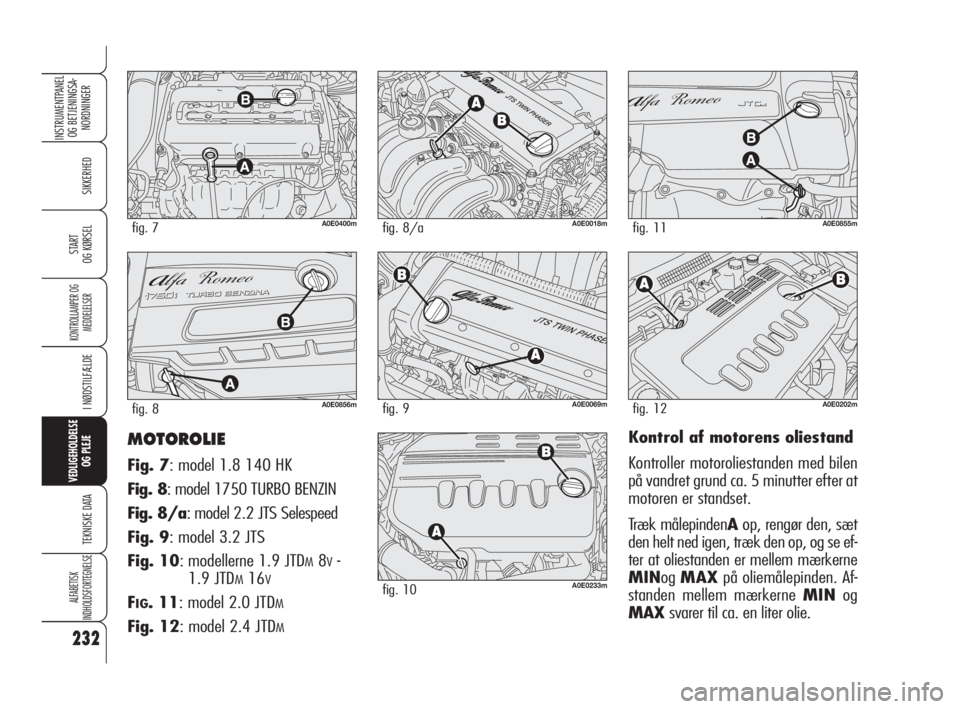

MOTOROLIE
Fig. 7: model 1.8 140 HK
Fig. 8: model 1750 TURBO BENZIN
Fig. 8/a: model 2.2 JTS Selespeed
Fig. 9: model 3.2 JTS
Fig. 10: modellerne 1.9 JTD
M8V-
1.9 JTD
M16V
FIG. 11: model 2.0 JTDM
Fig. 12: model 2.4 JTDM
Kontrol af motorens oliestand
Kontroller motoroliestanden med bilen
på vandret grund ca. 5 minutter efter at
motoren er standset.
Træk målepindenAop, rengør den, sæt
den helt ned igen, træk den op, og se ef-
ter at oliestanden er mellem mærkerne
MINogMAXpå oliemålepinden. Af-
standen mellem mærkerne MINog
MAXsvarer til ca. en liter olie.
A0E0856mfig. 8A0E0069mfig. 9
A0E0233mfig. 10
A0E0855mfig. 11A0E0400mfig. 7
A0E0202mfig. 12
A0E0018mfig. 8/a
223-248 Alfa 159 DK:223-248 Alfa 159 1ed 26-03-2009 15:23 Pagina 232
