Alfa Romeo 159 2011 Návod k použití a údržbě (in Czech)

273
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
TECHNICKÉ
ÚDAJE
273
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 273

PŘÍSTROJOVÁ
DESKA A
OVLADAČE
274
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
REJSTŘÍK
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
TECHNICKÉ
ÚDAJE
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 274

A A
L L
F F
A A

1 1
5 5
9 9

S S
P P
O O
R R
T T
W W
A A
G G
O O
N N
ZADNÍ OKNO ................................................... 276
ZAVAZADLOVÝ PROSTOR .................................... 277
NOSIČE NÁKLADŮ / LYŽÍ ................................... 284
PŘÍPRAVA PRO MONTÁŽ DĚTSKÉ
SEDAČKY “ISOFIX UNIVERSALE” ......................... 285
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH SVÍTIDEL ............. 288
VÝMĚNA ŽÁROVKY U VNITŘNÍCH SVÍTIDEL ........... 290
VÝMĚNA POJISTEK ........................................... 292
275
ALFA 159 SPORTWAGON
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 275

Nepoužívejte stírače pro
odstranění nánosu sně-
hu nebo ledu z čelního
okna. Je-li stírač vystaven sil-
nému namáhání, zasáhne ochra-
na motoru, která motor zasta-
ví byť jen na několik sekund.
Pokud se poté činnost stírače
neobnoví, vyhledejte autorizo-
vaný servis Alfa Romeo.
V¯MùNA STùRKY
Postupujte takto:
❒Zvedně kryt A-obr. 2, vyšroubuj-
te matici Ba vyjměte rameno C;
❒usaďte správně nové rameno, utáh-
něte na doraz matici B a sklopte
kryt A.

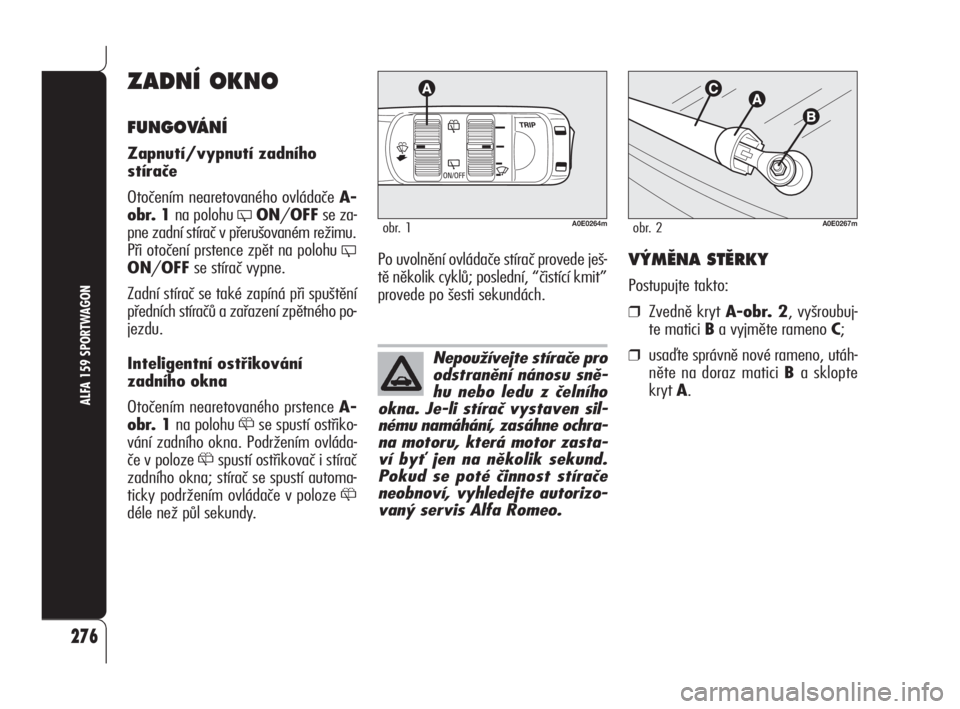

ZADNÍ OKNO
FUNGOVÁNÍ
Zapnutí/vypnutí zadního
stírače
Otočením nearetovaného ovládače A-
obr. 1na polohu
'ON/OFFse za-
pne zadní stírač v přerušovaném režimu.
Při otočení prstence zpět na polohu
'
ON/OFFse stírač vypne.
Zadní stírač se také zapíná při spuštění
předních stíračů a zařazení zpětného po-
jezdu.
Inteligentní ostřikování
zadního okna
Otočením nearetovaného prstence A-
obr. 1na polohu &se spustí ostřiko-
vání zadního okna. Podržením ovláda-
če v poloze &spustí ostřikovač i stírač
zadního okna; stírač se spustí automa-
ticky podržením ovládače v poloze &
déle než půl sekundy.
276
ALFA 159 SPORTWAGON
A0E0264mobr. 1A0E0267mobr. 2
Po uvolnění ovládače stírač provede ješ-
tě několik cyklů; poslední, “čistící kmit”
provede po šesti sekundách.
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 276

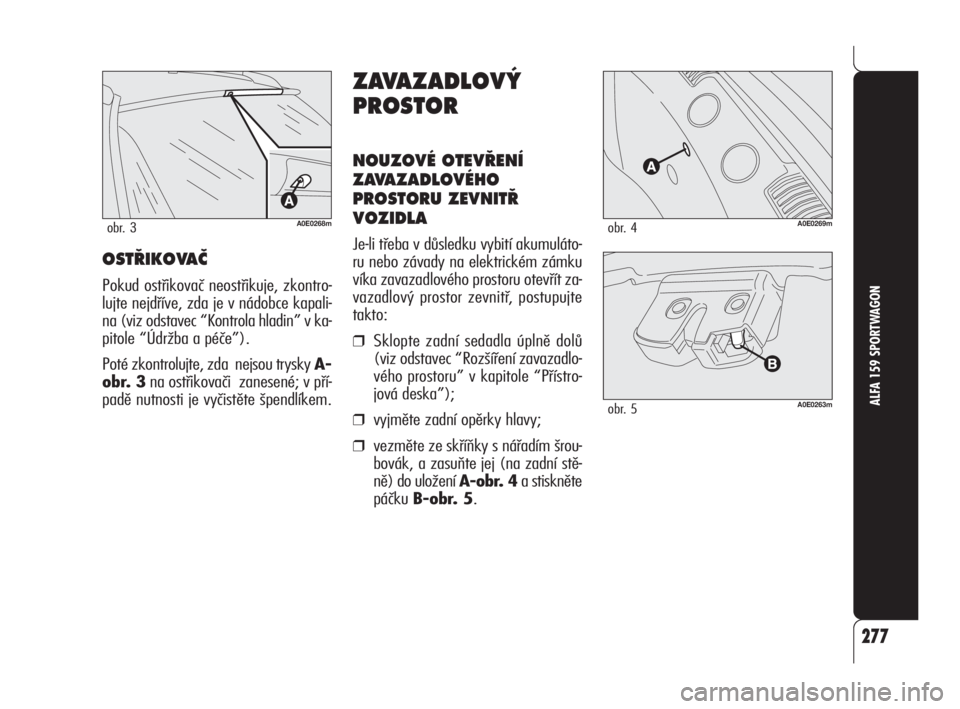

OST¤IKOVAâ
Pokud ostřikovač neostřikuje, zkontro-
lujte nejdříve, zda je v nádobce kapali-
na (viz odstavec “Kontrola hladin” v ka-
pitole “Údržba a péče”).
Poté zkontrolujte, zda nejsou trysky A-
obr. 3na ostřikovači zanesené; v pří-
padě nutnosti je vyčistěte špendlíkem.
277
ALFA 159 SPORTWAGON
A0E0269mobr. 4
A0E0263mobr. 5
A0E0268mobr. 3
ZAVAZADLOV¯
PROSTOR
NOUZOVÉ OTEV¤ENÍ
ZAVAZADLOVÉHO
PROSTORU ZEVNIT¤
VOZIDLA
Je-li třeba v důsledku vybití akumuláto-
ru nebo závady na elektrickém zámku
víka zavazadlového prostoru otevřít za-
vazadlový prostor zevnitř, postupujte
takto:
❒Sklopte zadní sedadla úplně dolů
(viz odstavec “Rozšíření zavazadlo-
vého prostoru” v kapitole “Přístro-
jová deska”);
❒vyjměte zadní opěrky hlavy;
❒vezměte ze skříňky s nářadím šrou-
bovák, a zasuňte jej (na zadní stě-
ně) do uložení A-obr. 4a stiskněte
páčku B-obr. 5.
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 277

Při zvětšení pravé části zavazadlového
prostoru mohou na levé straně zadní-
ho sedadla cestovat dvě osoby. Zvětše-
ní levé části zavazadlového prostoru
umožňuje přepravu jedné osoby na pra-
vé části zadního sedadla.
UPOZORNùNÍ
❒před sklopením opěradla se ujistěte,
že jsou zadní opěrky přestavěny do
“klidové” polohy (úplně zasunuté).
Můžete také opěrky hlavy vyjmout;
❒před sklopením opěradla zkontro-
lujte, zda pravá zadní loketní opěr-
ka není přestavena dolů. V opačném
případě ji zasuňte do uložení (viz od-
stavec “Vnitřní výbava” v kapitole
“Přístrojová deska a ovládače”).

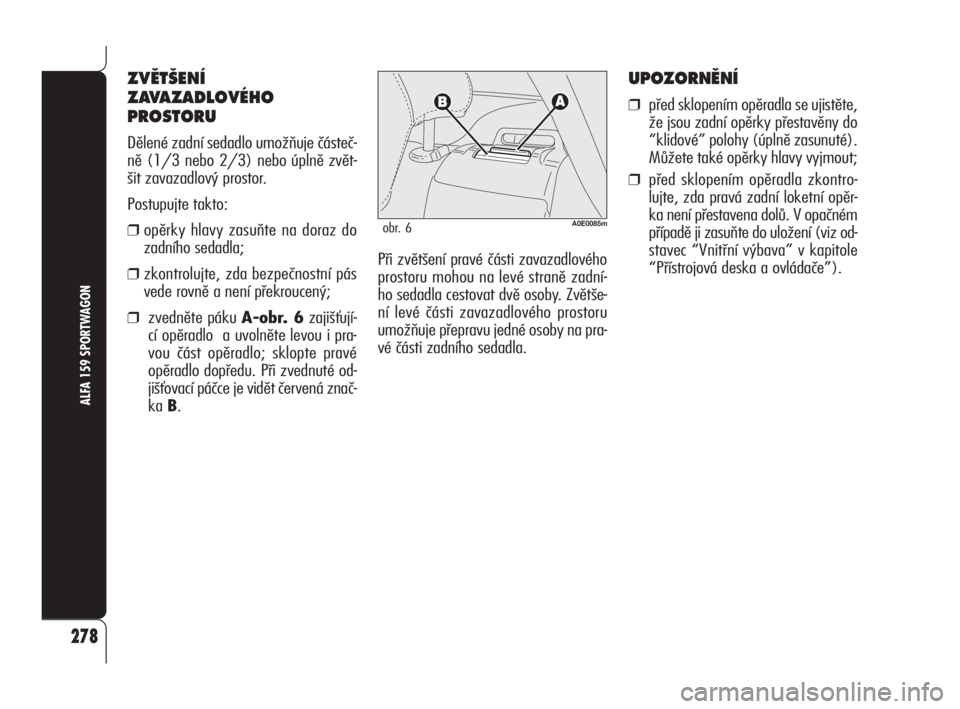

ZVùT·ENÍ
ZAVAZADLOVÉHO
PROSTORU
Dělené zadní sedadlo umožňuje částeč-
ně (1/3 nebo 2/3) nebo úplně zvět-
šit zavazadlový prostor.
Postupujte takto:
❒opěrky hlavy zasuňte na doraz do
zadního sedadla;
❒zkontrolujte, zda bezpečnostní pás
vede rovně a není překroucený;
❒zvedněte páku A-obr. 6zajišťují-
cí opěradlo a uvolněte levou i pra-
vou část opěradlo; sklopte pravé
opěradlo dopředu. Při zvednuté od-
jišťovací páčce je vidět červená znač-
ka B.
278
ALFA 159 SPORTWAGON
A0E0085mobr. 6
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 278

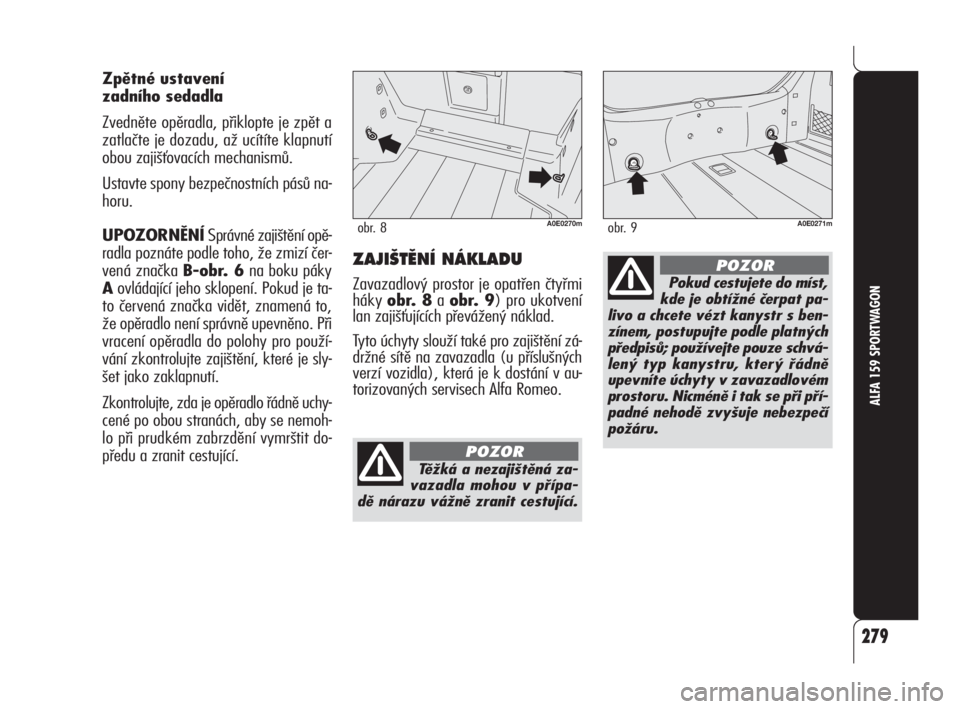

Zpětné ustavení
zadního sedadla
Zvedněte opěradla, přiklopte je zpět a
zatlačte je dozadu, až ucítíte klapnutí
obou zajišťovacích mechanismů.
Ustavte spony bezpečnostních pásů na-
horu.
UPOZORNĚNÍSprávné zajištění opě-
radla poznáte podle toho, že zmizí čer-
vená značka B-obr. 6na boku páky
Aovládající jeho sklopení. Pokud je ta-
to červená značka vidět, znamená to,
že opěradlo není správně upevněno. Při
vracení opěradla do polohy pro použí-
vání zkontrolujte zajištění, které je sly-
šet jako zaklapnutí.
Zkontrolujte, zda je opěradlo řádně uchy-
cené po obou stranách, aby se nemoh-
lo při prudkém zabrzdění vymrštit do-
předu a zranit cestující.
279
ALFA 159 SPORTWAGON
A0E0270mobr. 8
ZAJI·TùNÍ NÁKLADU
Zavazadlový prostor je opatřen čtyřmi
háky obr. 8a obr. 9) pro ukotvení
lan zajišťujících převážený náklad.
Tyto úchyty slouží také pro zajištění zá-
držné sítě na zavazadla (u příslušných
verzí vozidla), která je k dostání v au-
torizovaných servisech Alfa Romeo.
A0E0271mobr. 9
Pokud cestujete do míst,
kde je obtížné čerpat pa-
livo a chcete vézt kanystr s ben-
zínem, postupujte podle platných
předpisů; používejte pouze schvá-
lený typ kanystru, který řádně
upevníte úchyty v zavazadlovém
prostoru. Nicméně i tak se při pří-
padné nehodě zvyšuje nebezpečí
požáru.
POZOR
Těžká a nezajištěná za-
vazadla mohou v přípa-
dě nárazu vážně zranit cestující.
POZOR
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 279

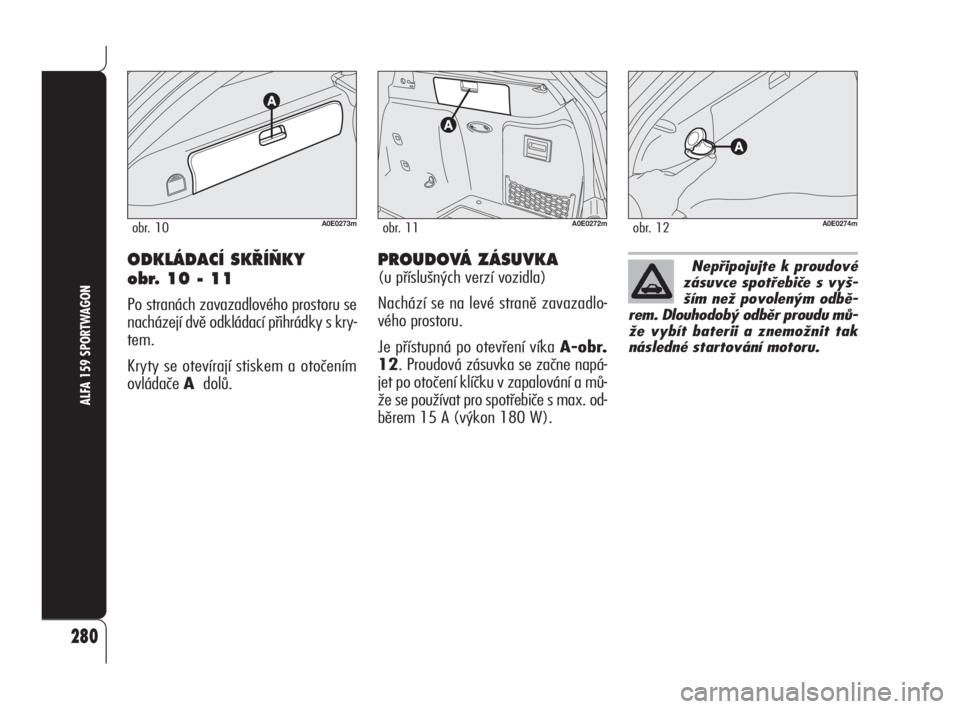

ODKLÁDACÍ SK¤Í≈KY
obr. 10 - 11
Po stranách zavazadlového prostoru se
nacházejí dvě odkládací přihrádky s kry-
tem.
Kryty se otevírají stiskem a otočením
ovládače Adolů.
280
ALFA 159 SPORTWAGON
A0E0273mobr. 10A0E0274mobr. 12A0E0272mobr. 11
Nepřipojujte k proudové
zásuvce spotřebiče s vyš-
ším než povoleným odbě-
rem. Dlouhodobý odběr proudu mů-
že vybít baterii a znemožnit tak
následné startování motoru.PROUDOVÁ ZÁSUVKA
(u příslušných verzí vozidla)
Nachází se na levé straně zavazadlo-
vého prostoru.
Je přístupná po otevření víka A-obr.
12. Proudová zásuvka se začne napá-
jet po otočení klíčku v zapalování a mů-
že se používat pro spotřebiče s max. od-
běrem 15 A (výkon 180 W).
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 280

281
ALFA 159 SPORTWAGON
A0E0281mobr. 13A0E0282mobr. 14

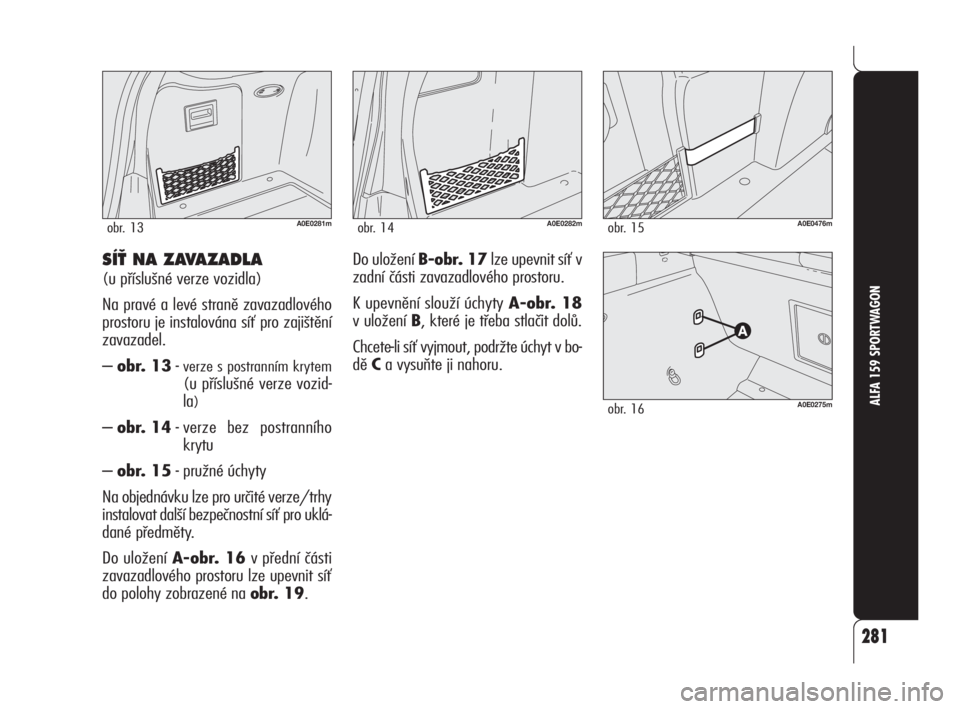

SÍË NA ZAVAZADLA
(u příslušné verze vozidla)
Na pravé a levé straně zavazadlového
prostoru je instalována síť pro zajištění
zavazadel.
– obr. 13-
verze s postranním krytem
(u příslušné verze vozid-
la
)
– obr. 14- verze bez postranního
krytu
– obr. 15- pružné úchyty
Na objednávku lze pro určité verze/trhy
instalovat další bezpečnostní síť pro uklá-
dané předměty.
Do uložení A-obr. 16v přední části
zavazadlového prostoru lze upevnit síť
do polohy zobrazené na obr. 19.Do uložení B-obr. 17lze upevnit síť v
zadní části zavazadlového prostoru.
K upevnění slouží úchyty A-obr. 18
v uložení B, které je třeba stlačit dolů.
Chcete-li síť vyjmout, podržte úchyt v bo-
dě Ca vysuňte ji nahoru.
A0E0275mobr. 16
A0E0476mobr. 15
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 281

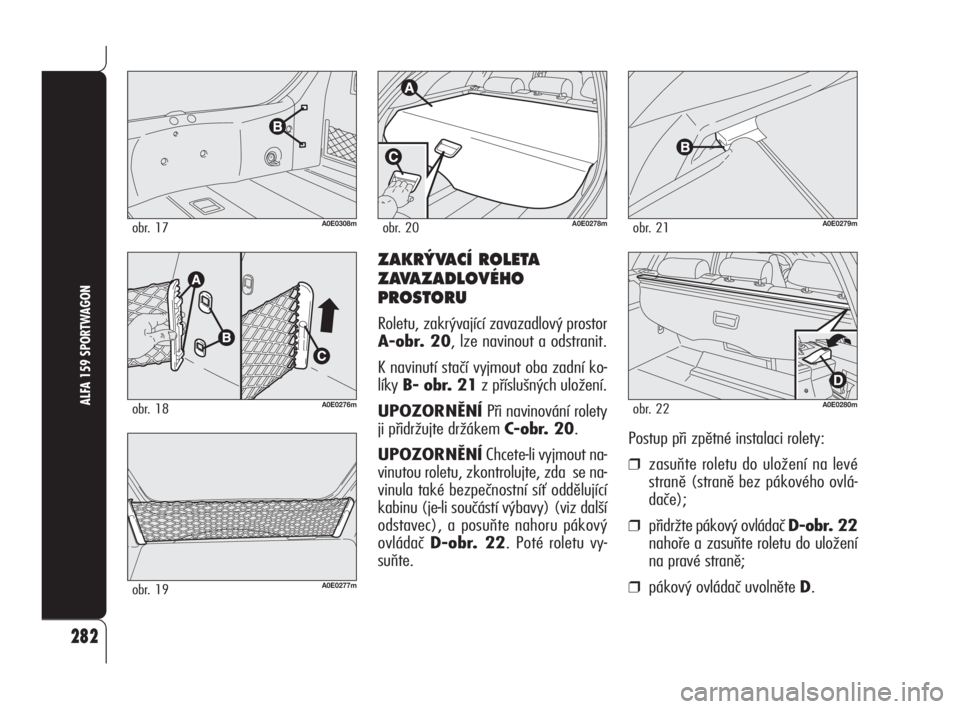

ZAKR¯VACÍ ROLETA
ZAVAZADLOVÉHO
PROSTORU
Roletu, zakrývající zavazadlový prostor
A-obr. 20, lze navinout a odstranit.
K navinutí stačí vyjmout oba zadní ko-
líky B- obr. 21z příslušných uložení.
UPOZORNĚNÍPři navinování rolety
ji přidržujte držákem C-obr. 20.
UPOZORNĚNÍChcete-li vyjmout na-
vinutou roletu, zkontrolujte, zda se na-
vinula také bezpečnostní síť oddělující
kabinu (je-li součástí výbavy) (viz další
odstavec), a posuňte nahoru pákový
ovládač D-obr. 22. Poté roletu vy-
suňte.
A0E0278mobr. 20A0E0279mobr. 21
A0E0280mobr. 22
282
ALFA 159 SPORTWAGON
Postup při zpětné instalaci rolety:
❒zasuňte roletu do uložení na levé
straně (straně bez pákového ovlá-
dače);
❒přidržte pákový ovládač D-obr. 22
nahoře a zasuňte roletu do uložení
na pravé straně;
❒pákový ovládač uvolněte D.
A0E0308mobr. 17
A0E0276mobr. 18
A0E0277mobr. 19
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 282
