Alfa Romeo 159 2011 Návod k použití a údržbě (in Czech)

283
ALFA 159 SPORTWAGON

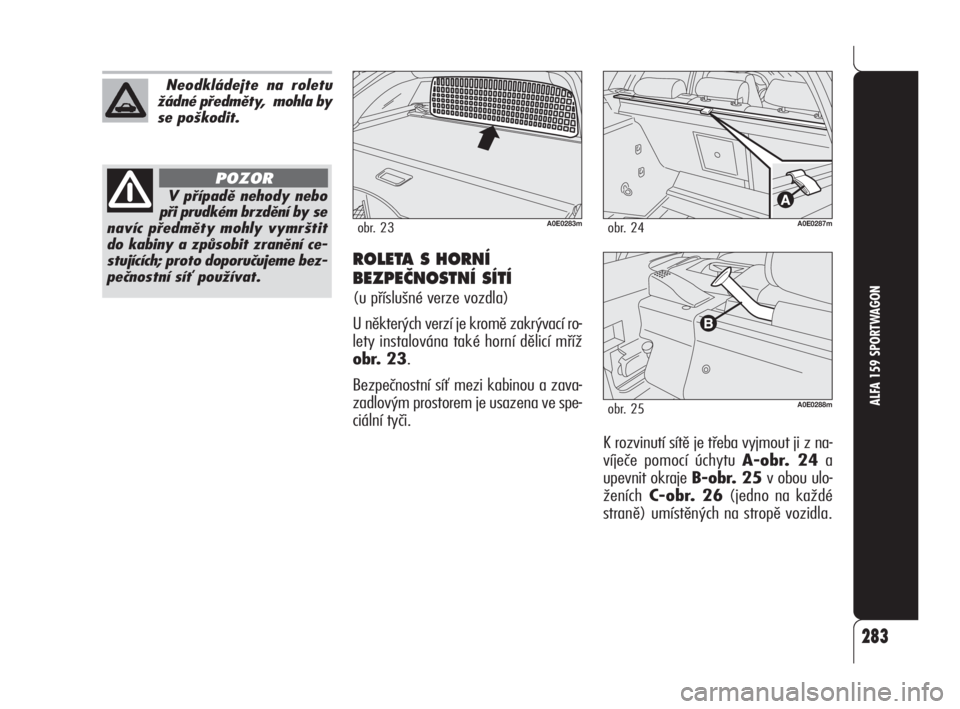

ROLETA S HORNÍ
BEZPEâNOSTNÍ SÍTÍ
(u příslušné verze vozdla)
U některých verzí je kromě zakrývací ro-
lety instalována také horní dělicí mříž
obr. 23.
Bezpečnostní síť mezi kabinou a zava-
zadlovým prostorem je usazena ve spe-
ciální tyči.
A0E0283mobr. 23A0E0287mobr. 24
A0E0288mobr. 25
K rozvinutí sítě je třeba vyjmout ji z na-
víječe pomocí úchytu A-obr. 24a
upevnit okraje B-obr. 25v obou ulo-
ženíchC-obr. 26(jedno na každé
straně) umístěných na stropě vozidla.
Neodkládejte na roletu
žádné předměty, mohla by
se poškodit.
V případě nehody nebo
při prudkém brzdění by se
navíc předměty mohly vymrštit
do kabiny a způsobit zranění ce-
stujících; proto doporučujeme bez-
pečnostní síť používat.
POZOR
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 283

AUDIO SOUSTAVA
CD Changer
(pro příslušné verze vozidla)
U některých verzí je za pravým krytem
v zavazadlovém prostoru instalován CD
Changer (viz obr. 28).
Zesilovač
(pro příslušné verze vozidla)
U verzí, vybavených audio soustavou Hi-
Fi Bose, je za levým krytem zavaza-
dlového prostoru instalován jeden zesi-

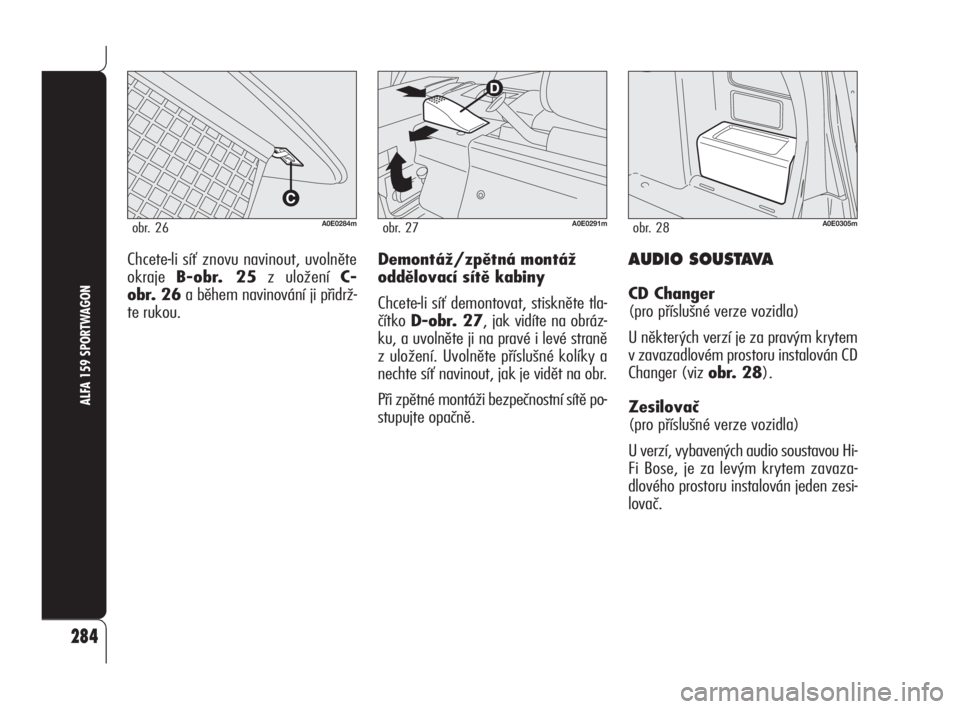

lovač. Chcete-li síť znovu navinout, uvolněte
okraje B-obr. 25z uložení C-
obr. 26a během navinování ji přidrž-
te rukou.
A0E0291mobr. 27A0E0284mobr. 26
284
ALFA 159 SPORTWAGON
A0E0305mobr. 28
Demontáž/zpětná montáž
oddělovací sítě kabiny
Chcete-li síť demontovat, stiskněte tla-
čítko D-obr. 27, jak vidíte na obráz-
ku, a uvolněte ji na pravé i levé straně
z uložení. Uvolněte příslušné kolíky a
nechte síť navinout, jak je vidět na obr.
Při zpětné montáži bezpečnostní sítě po-
stupujte opačně.
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 284

285
ALFA 159 SPORTWAGON
A0E0286mobr. 30
NOSIâE NÁKLADÒ /
LYÎÍ
(u příslušných verzí vozidla)
Vozidlo může být opatřeno dvěma po-
délnými tyčemi obr. 30, které po do-
plnění příslušných prvků mohou sloužit
pro převážení různých předmětů (lyží,
prkna pro windsurfing apod.).
UPOZORNĚNÍNepřekračujte max.
povolené zatížení (viz kapitolu “Tech-
nické údaje”).
NOUZOVÉ OTEV¤ENÍ VÍKA
PALIVOVÉ NÁDRÎE
V případě nehody lze otevřít palivovou
nádrž takto:
❒otevřete víko A-obr. 29pojistko-
vé skříňky umístěné na pravé straně
zavazadlového prostoru v místě
označeném šipkou;
❒zatáhněte za lanko Bvedle pojist-
kové skříňky.
A0E0285mobr. 29
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 285

286
ALFA 159 SPORTWAGON

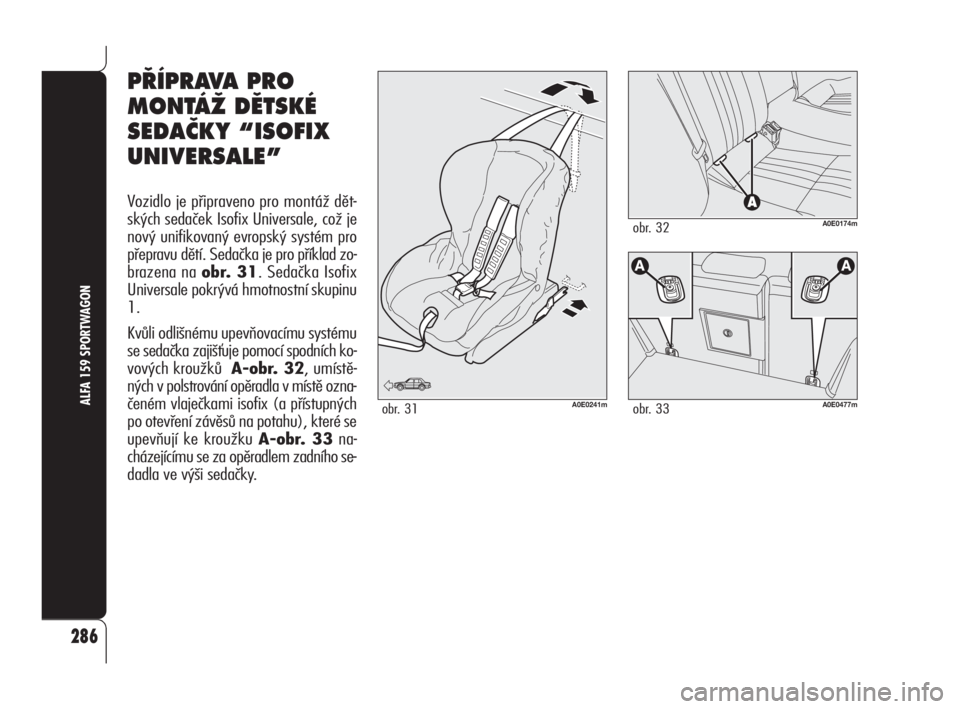

P¤ÍPRAVA PRO
MONTÁÎ DùTSKÉ
SEDAâKY “ISOFIX
UNIVERSALE”
Vozidlo je připraveno pro montáž dět-
ských sedaček Isofix Universale, což je
nový unifikovaný evropský systém pro
přepravu dětí. Sedačka je pro příklad zo-
brazena na obr. 31. Sedačka Isofix
Universale pokrývá hmotnostní skupinu
1.
Kvůli odlišnému upevňovacímu systému
se sedačka zajišťuje pomocí spodních ko-
vových kroužků A-obr. 32, umístě-
ných v polstrování opěradla v místě ozna-
čeném vlaječkami isofix (a přístupných
po otevření závěsů na potahu), které se
upevňují ke kroužku A-obr. 33na-
cházejícímu se za opěradlem zadního se-
dadla ve výši sedačky.
A0E0174mobr. 32
A0E0477mobr. 33
obr. 31A0E0241m
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 286

287
ALFA 159 SPORTWAGON

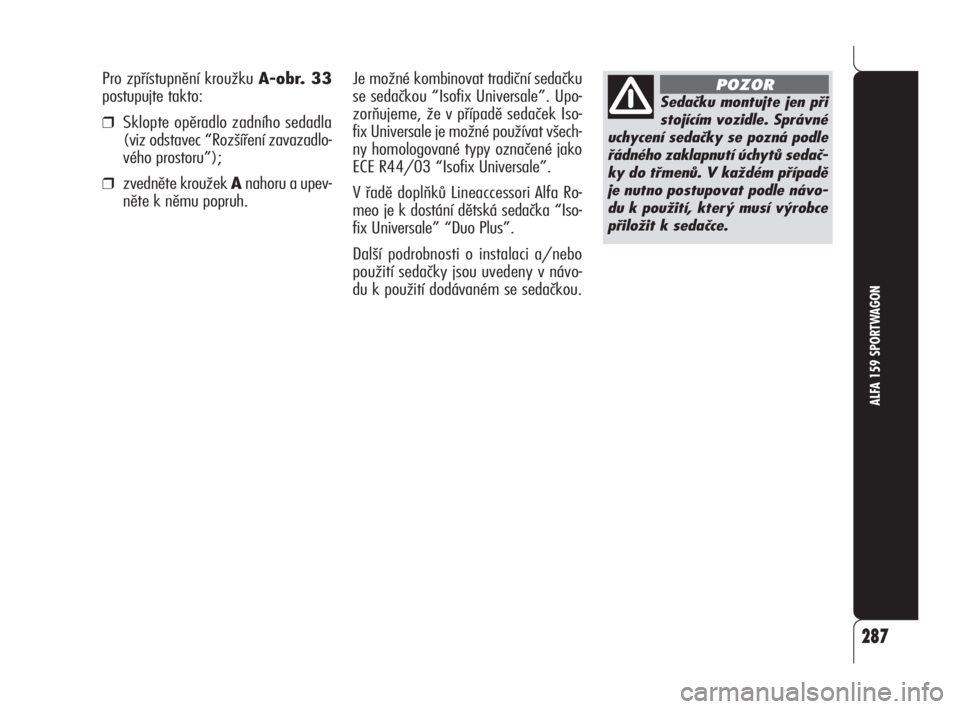

Je možné kombinovat tradiční sedačku
se sedačkou “Isofix Universale”. Upo-
zorňujeme, že v případě sedaček Iso-
fix Universale je možné používat všech-
ny homologované typy označené jako
ECE R44/03 “Isofix Universale”.
V řadě doplňků Lineaccessori Alfa Ro-
meo je k dostání dětská sedačka “Iso-
fix Universale” “Duo Plus”.
Další podrobnosti o instalaci a/nebo
použití sedačky jsou uvedeny v návo-
du k použití dodávaném se sedačkou. Pro zpřístupnění kroužku A-obr. 33
postupujte takto:
❒Sklopte opěradlo zadního sedadla
(viz odstavec “Rozšíření zavazadlo-
vého prostoru”);
❒zvedněte kroužek Anahoru a upev-
něte k němu popruh.
Sedačku montujte jen při
stojícím vozidle. Správné
uchycení sedačky se pozná podle
řádného zaklapnutí úchytů sedač-
ky do třmenů. V každém případě
je nutno postupovat podle návo-
du k použití, který musí výrobce
přiložit k sedačce.
POZOR
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 287

288
ALFA 159 SPORTWAGON

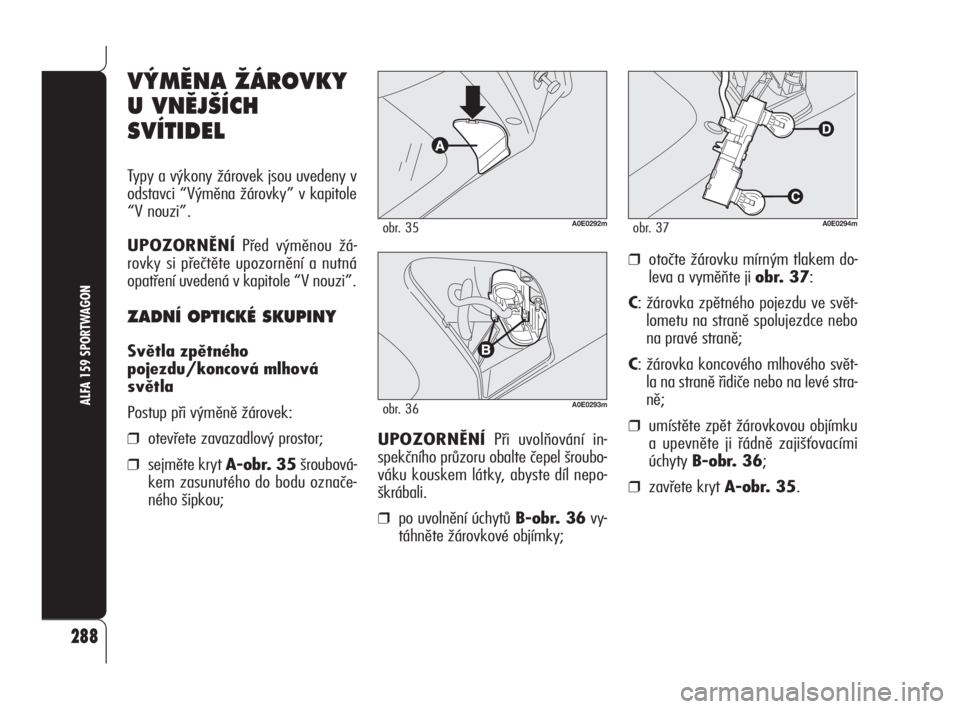

V¯MùNA ÎÁROVKY
U VNùJ·ÍCH
SVÍTIDEL
Typy a výkony žárovek jsou uvedeny v
odstavci “Výměna žárovky” v kapitole
“V nouzi”.
UPOZORNĚNÍPřed výměnou žá-
rovky si přečtěte upozornění a nutná
opatření uvedená v kapitole “V nouzi”.
ZADNÍ OPTICKÉ SKUPINY
Světla zpětného
pojezdu/koncová mlhová
světla
Postup při výměně žárovek:
❒otevřete zavazadlový prostor;
❒sejměte kryt A-obr. 35šroubová-
kem zasunutého do bodu označe-
ného šipkou;
A0E0292mobr. 35
A0E0293mobr. 36
UPOZORNĚNÍPři uvolňování in-
spekčního průzoru obalte čepel šroubo-
váku kouskem látky, abyste díl nepo-
škrábali.
❒po uvolnění úchytů B-obr. 36vy-
táhněte žárovkové objímky;
❒otočte žárovku mírným tlakem do-
leva a vyměňte ji obr. 37:
C: žárovka zpětného pojezdu ve svět-
lometu na straně spolujezdce nebo
na pravé straně;
C: žárovka koncového mlhového svět-
la na straně řidiče nebo na levé stra-
ně;
❒umístěte zpět žárovkovou objímku
a upevněte ji řádně zajišťovacími
úchyty B-obr. 36;
❒zavřete kryt A-obr. 35.
A0E0294mobr. 37
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 288

289
ALFA 159 SPORTWAGON
Obrysová světla ve svítilně
na víku zavazadlového
prostoru
Postup při výměně žárovek:
❒otevřete zavazadlový prostor;
❒sejměte kryt A-obr. 35v bodě
označeném šipkou;
❒po uvolnění úchytů B-obr. 36vy-
táhněte žárovkové objímky;
❒otočte žárovku mírným tlakem do-
leva a vyměňte ji obr. 37:
D: žárovka levého/pravého obrysové-
ho světla
❒umístěte zpět žárovkovou objímku
a upevněte ji řádně zajišťovacími
úchyty B-obr. 36;
❒zavřete kryt A-obr. 35.Ukazatele směru/
Obrysová a brzdová světla
Při výměně žárovky postupujte takto:
❒otevřete zavazadlový prostor;
❒u některých verzí se otevírá boční
kryt;
❒sejměte kryt uvolněním zařízeníA-
obr. 38;
❒po uvolnění úchytů B-obr. 39vy-
táhněte žárovkové objímky;
❒otočte žárovku mírným tlakem do-
leva a vyměňte ji obr. 40:
E: Žárovka obrysového/brzdového svět-
la;
F: žárovka směrového světla.
A0E0295mobr. 38A0E0296mobr. 39
❒umístěte zpět žárovkovou objímku
a upevněte ji řádně zajišťovacími
úchyty B-obr. 39;
❒nasaďte zpět ochranný kryt.
A0E0297mobr. 40
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 289

290
ALFA 159 SPORTWAGON
A0E0298mobr. 41

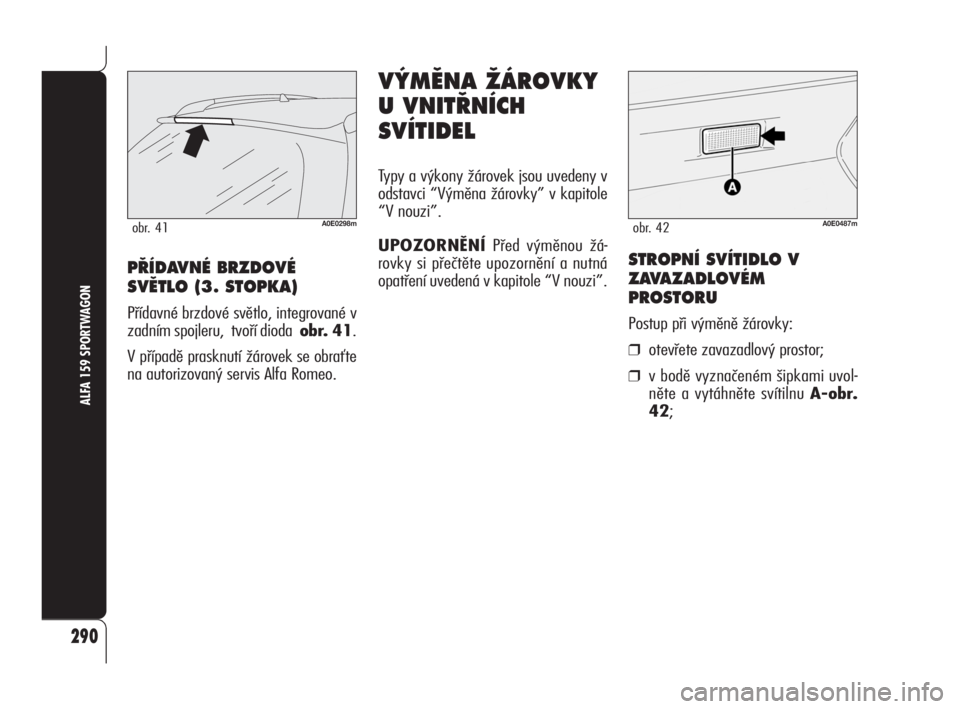

P¤ÍDAVNÉ BRZDOVÉ
SVùTLO (3. STOPKA)
Přídavné brzdové světlo, integrované v
zadním spojleru, tvoří dioda obr. 41.
V případě prasknutí žárovek se obraťte
na autorizovaný servis Alfa Romeo.
V¯MùNA ÎÁROVKY
U VNIT¤NÍCH
SVÍTIDEL
Typy a výkony žárovek jsou uvedeny v
odstavci “Výměna žárovky” v kapitole
“V nouzi”.
UPOZORNĚNÍPřed výměnou žá-
rovky si přečtěte upozornění a nutná
opatření uvedená v kapitole “V nouzi”.
A0E0487mobr. 42
STROPNÍ SVÍTIDLO V
ZAVAZADLOVÉM
PROSTORU
Postup při výměně žárovky:
❒otevřete zavazadlový prostor;
❒v bodě vyznačeném šipkami uvol-
něte a vytáhněte svítilnu A-obr.
42;
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 290

291
ALFA 159 SPORTWAGON
A0E0488mobr. 43

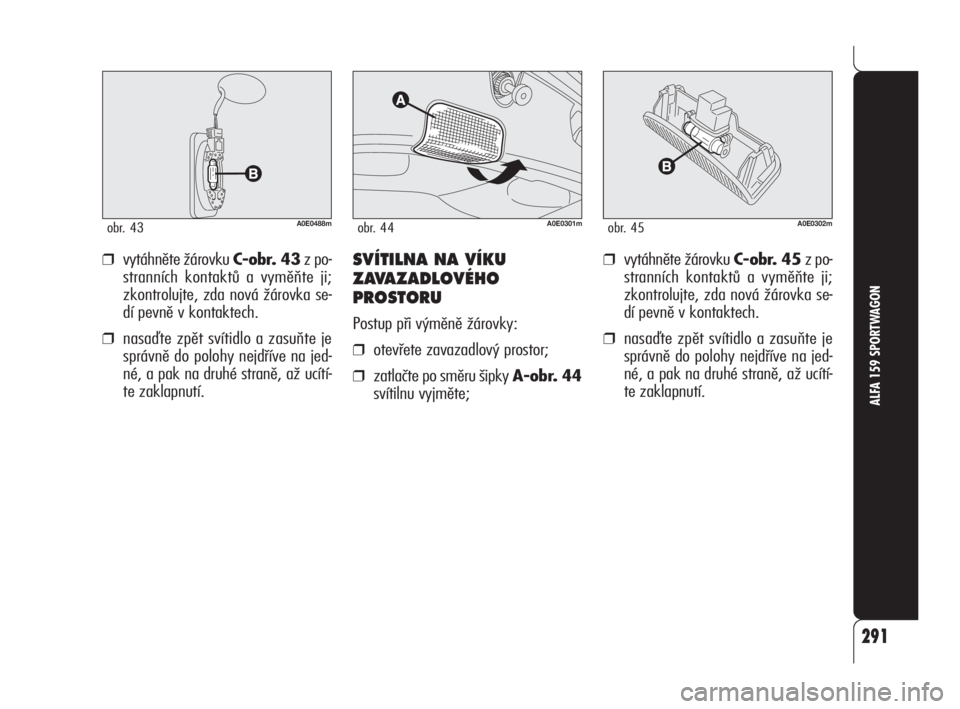

❒vytáhněte žárovku C-obr. 43z po-
stranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka se-
dí pevně v kontaktech.
❒nasaďte zpět svítidlo a zasuňte je
správně do polohy nejdříve na jed-
né, a pak na druhé straně, až ucítí-
te zaklapnutí.
A0E0301mobr. 44A0E0302mobr. 45
SVÍTILNA NA VÍKU
ZAVAZADLOVÉHO
PROSTORU
Postup při výměně žárovky:
❒otevřete zavazadlový prostor;
❒zatlačte po směru šipky A-obr. 44
svítilnu vyjměte;
❒vytáhněte žárovku C-obr. 45z po-
stranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka se-
dí pevně v kontaktech.
❒nasaďte zpět svítidlo a zasuňte je
správně do polohy nejdříve na jed-
né, a pak na druhé straně, až ucítí-
te zaklapnutí.
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 291

292
ALFA 159 SPORTWAGON
V¯MùNA POJISTEK
Speciální pojistka pro verzi Sportwagon
je umístěna ve skříňce na pravé straně
zavazadlového prostoru (viz kapitolu “V
nouzi”).
UPOZORNĚNÍPřed výměnou pojist-
ky si přečtěte upozornění a nutná opat-
ření uvedená v kapitole “V nouzi”.
A0E0303mobr. 46A0E0304mobr. 47
Pro zpřístupnění pojistkové skříňky po-
stupujte takto:
❒otevřete pravý boční kryt (u přísluš-
né verze vozidla) A-obr. 46po
uvolnění rukojeti B;
❒otevřete víko C-obr. 47pojistko-
vé skříňky po zatlačení v místě ozna-
čeném šipkou.
SPOTŘEBIČ POJISTKA AMPÉRY
Zásuvka, proudová F55 15
