Alfa Romeo 4C 2013 Brugs- og vedligeholdelsesvejledning (in Danish)

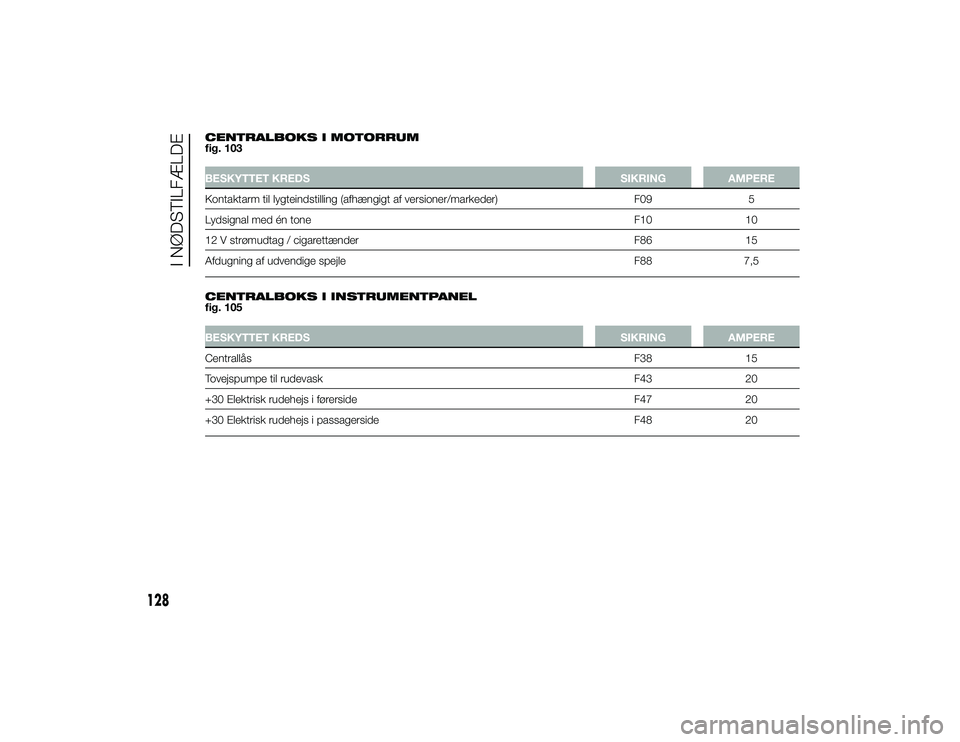

CENTRALBOKS I MOTORRUM
fig. 103BESKYTTET KREDSSIKRINGAMPERE
Kontaktarm til lygteindstilling (afhængigt af versioner/markeder) F095
Lydsignal med én tone F1010
12 V strømudtag / cigarettænder F8615
Afdugning af udvendige spejle F887,5
.
CENTRALBOKS I INSTRUMENTPANEL
fig. 105BESKYTTET KREDS SIKRINGAMPERE
Centrallås F3815
Tovejspumpe til rudevask F4320
+30 Elektrisk rudehejs i førerside F4720
+30 Elektrisk rudehejs i passagerside F4820
128
I NØDSTILFÆLDE
30-9-2013 17:20 Pagina 128

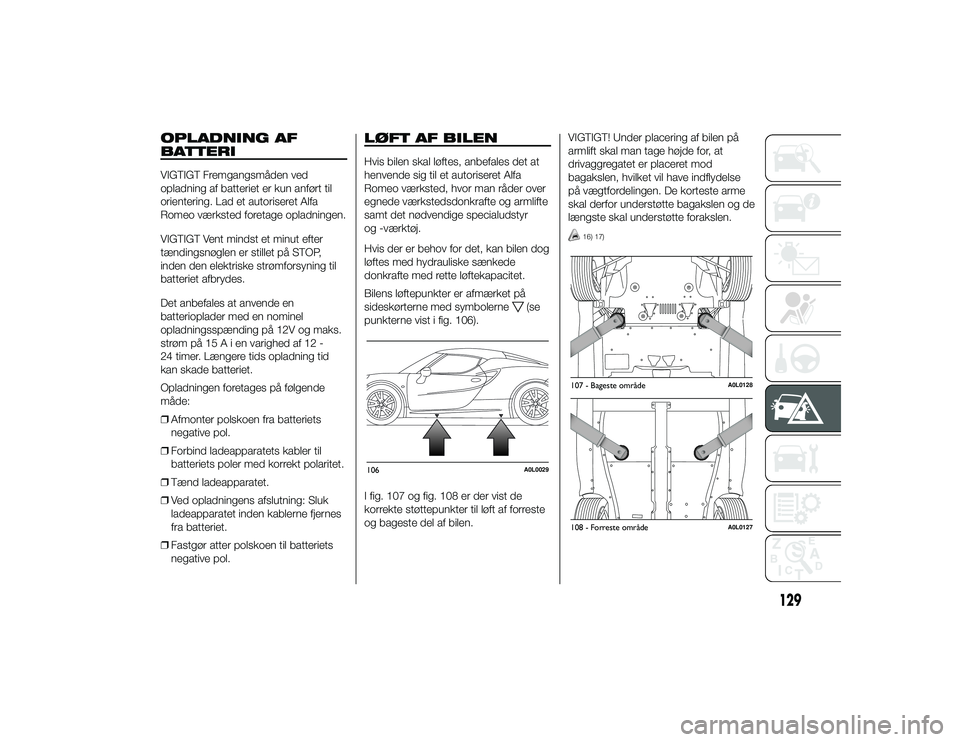

OPLADNING AF
BATTERIVIGTIGT Fremgangsmåden ved
opladning af batteriet er kun anført til
orientering. Lad et autoriseret Alfa
Romeo værksted foretage opladningen.
VIGTIGT Vent mindst et minut efter
tændingsnøglen er stillet på STOP,
inden den elektriske strømforsyning til
batteriet afbrydes.
Det anbefales at anvende en
batterioplader med en nominel
opladningsspænding på 12V og maks.
strøm på 15Aienvarighed af 12 -
24 timer. Længere tids opladning tid
kan skade batteriet.
Opladningen foretages på følgende
måde:
❒Afmonter polskoen fra batteriets
negative pol.
❒ Forbind ladeapparatets kabler til
batteriets poler med korrekt polaritet.
❒ Tænd ladeapparatet.
❒ Ved opladningens afslutning: Sluk
ladeapparatet inden kablerne fjernes
fra batteriet.
❒ Fastgør atter polskoen til batteriets
negative pol.
LØFT AF BILENHvis bilen skal løftes, anbefales det at
henvende sig til et autoriseret Alfa
Romeo værksted, hvor man råder over
egnede værkstedsdonkrafte og armlifte
samt det nødvendige specialudstyr
og -værktøj.
Hvis der er behov for det, kan bilen dog
løftes med hydrauliske sænkede
donkrafte med rette løftekapacitet.
Bilens løftepunkter er afmærket på
sideskørterne med symbolerne
(se
punkterne vist i fig. 106).
I fig. 107 og fig. 108 er der vist de
korrekte støttepunkter til løft af forreste
og bageste del af bilen. VIGTIGT! Under placering af bilen på
armlift skal man tage højde for, at
drivaggregatet er placeret mod
bagakslen, hvilket vil have indflydelse
på vægtfordelingen. De korteste arme
skal derfor understøtte bagakslen og de
længste skal understøtte forakslen.
16) 17)
106
A0L0029
107 - Bageste område
A0L0128
108 - Forreste område
A0L0127
129
30-9-2013 17:20 Pagina 129

VIGTIGT
16) Vær opmærksom på at placerearmliftens arme korrekt på de
viste punkter for at undgå at
beskadige kulfiberdele og
karrosseri.
17) For at undgå at beskadige kulfiberdele kan bilen ikke løftes
ved brug af standard
hydraulikdonkrafte, men kun
egnede, sænkede
hydraulikdonkrafte. Kontakt et
autoriseret Alfa Romeo værksted.

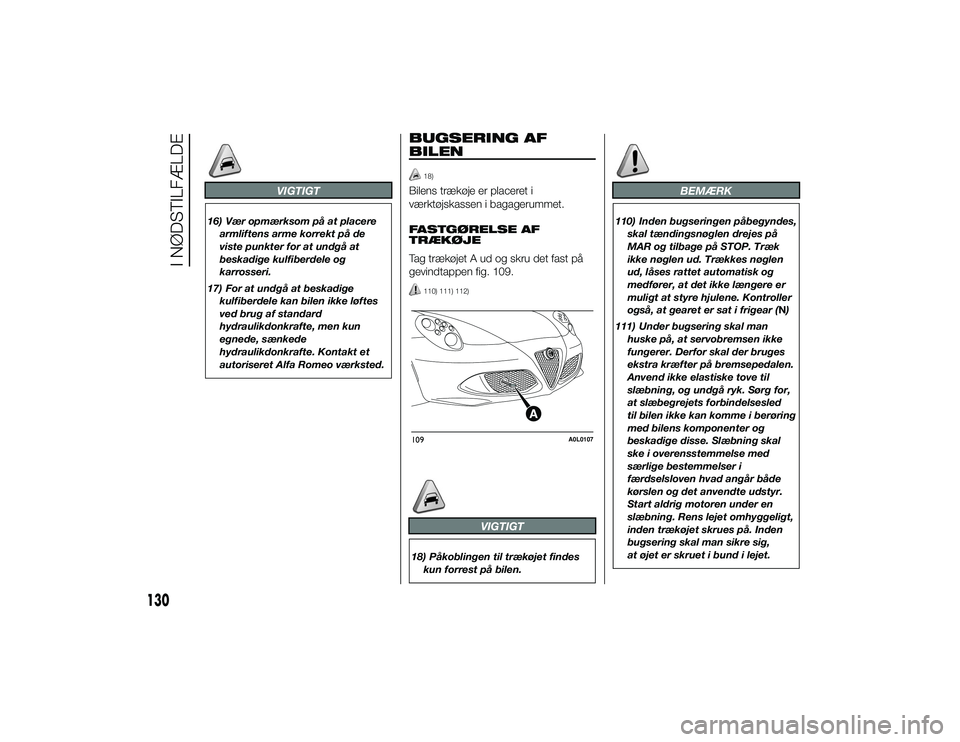

BUGSERING AF
BILEN
18)
Bilens trækøje er placeret i
værktøjskassen i bagagerummet.
FASTGØRELSE AF
TRÆKØJE
Tag trækøjet A ud og skru det fast på
gevindtappen fig. 109.
110) 111) 112)
VIGTIGT
18) Påkoblingen til trækøjet findeskun forrest på bilen.
BEMÆRK
110) Inden bugseringen påbegyndes,skal tændingsnøglen drejes på
MAR og tilbage på STOP. Træk
ikke nøglen ud. Trækkes nøglen
ud, låses rattet automatisk og
medfører, at det ikke længere er
muligt at styre hjulene. Kontroller
også, at gearet er sat i frigear (N)
111) Under bugsering skal man huske på, at servobremsen ikke
fungerer. Derfor skal der bruges
ekstra kræfter på bremsepedalen.
Anvend ikke elastiske tove til
slæbning, og undgå ryk. Sørg for,
at slæbegrejets forbindelsesled
til bilen ikke kan komme i berøring
med bilens komponenter og
beskadige disse. Slæbning skal
ske i overensstemmelse med
særlige bestemmelser i
færdselsloven hvad angår både
kørslen og det anvendte udstyr.
Start aldrig motoren under en
slæbning. Rens lejet omhyggeligt,
inden trækøjet skrues på. Inden
bugsering skal man sikre sig,
at øjet er skruet i bund i lejet.
109
A0L0107
130
I NØDSTILFÆLDE
30-9-2013 17:20 Pagina 130

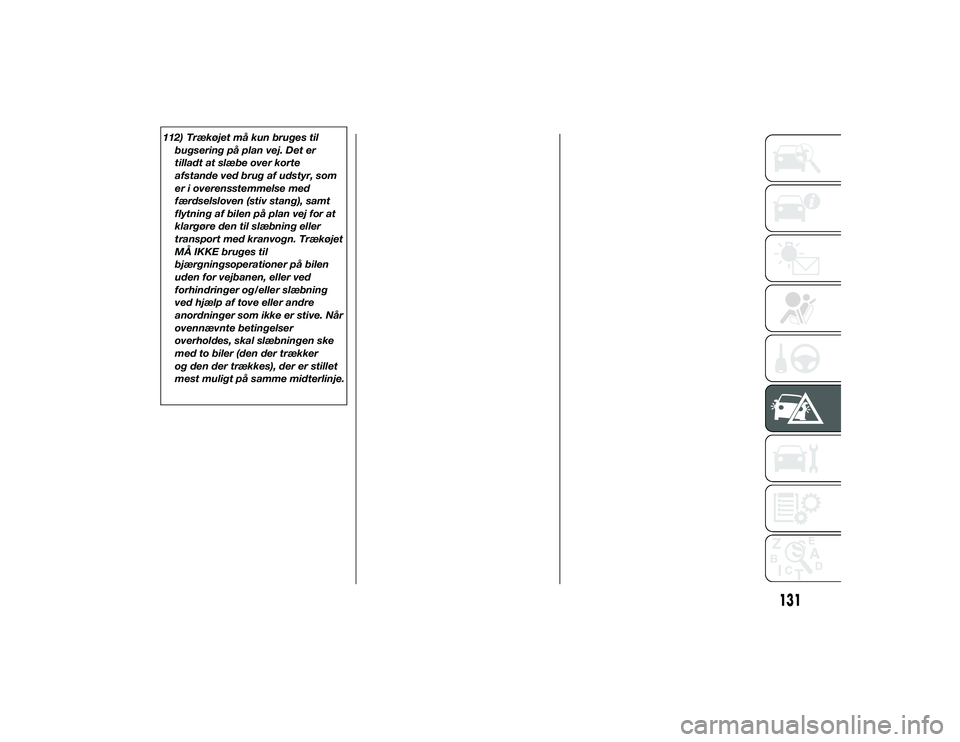

112) Trækøjet må kun bruges tilbugsering på plan vej. Det er
tilladt at slæbe over korte
afstande ved brug af udstyr, som
er i overensstemmelse med
færdselsloven (stiv stang), samt
flytning af bilen på plan vej for at
klargøre den til slæbning eller
transport med kranvogn. Trækøjet
MÅ IKKE bruges til
bjærgningsoperationer på bilen
uden for vejbanen, eller ved
forhindringer og/eller slæbning
ved hjælp af tove eller andre
anordninger som ikke er stive. Når
ovennævnte betingelser
overholdes, skal slæbningen ske
med to biler (den der trækker
og den der trækkes), der er stillet
mest muligt på samme midterlinje.
131
30-9-2013 17:20 Pagina 131

132

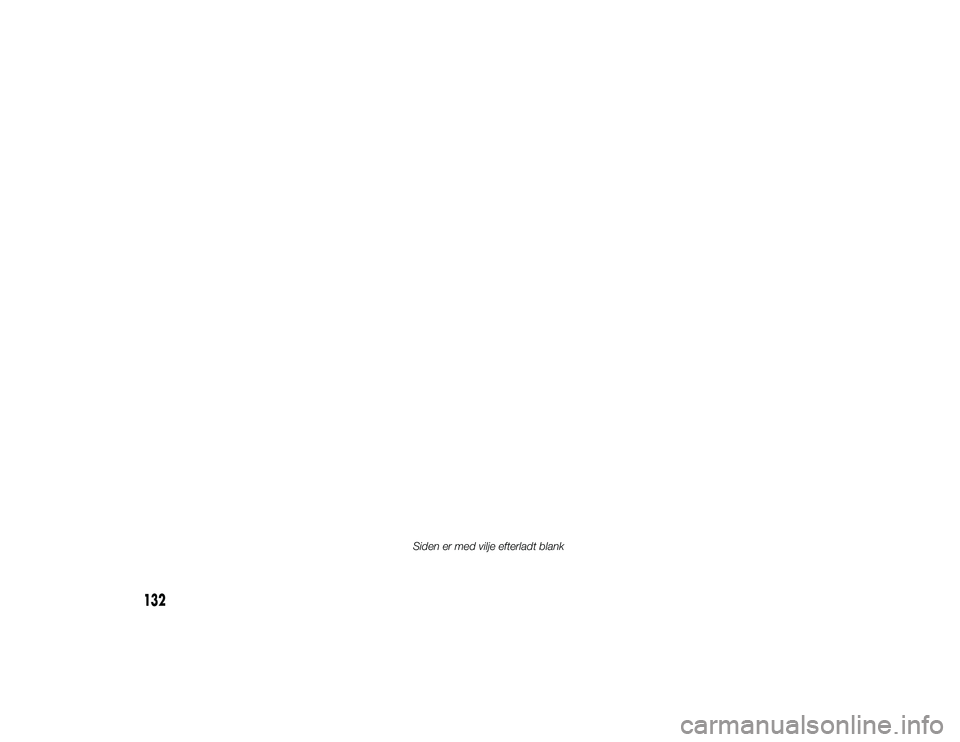

Siden er med vilje efterladt blank
30-9-2013 17:20 Pagina 132

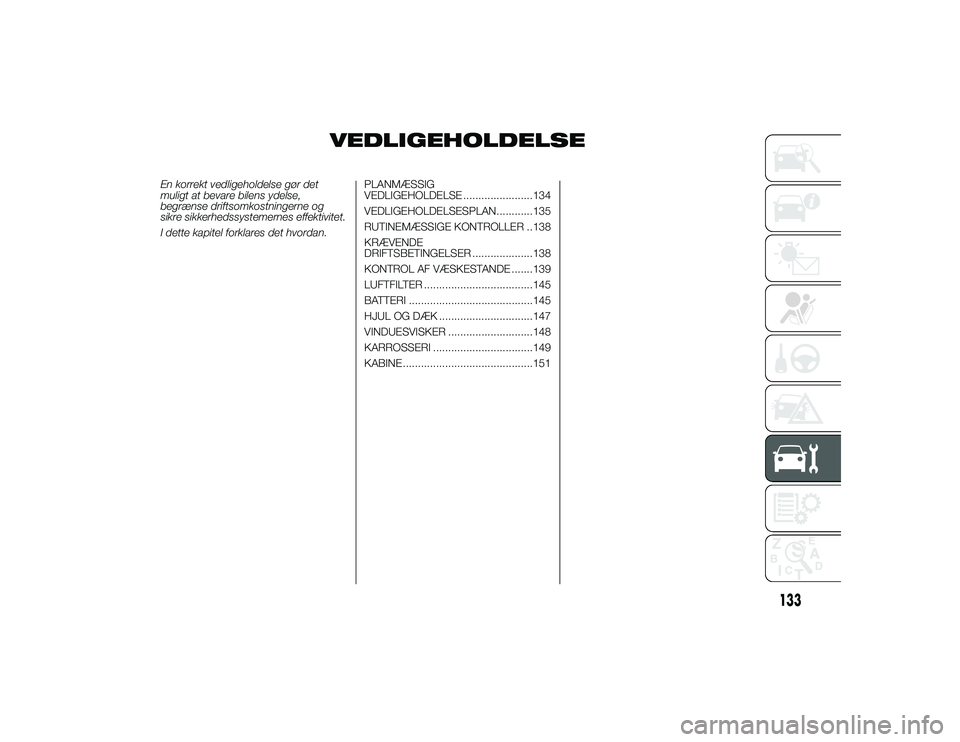

VEDLIGEHOLDELSE
En korrekt vedligeholdelse gør det
muligt at bevare bilens ydelse,
begrænse driftsomkostningerne og
sikre sikkerhedssystemernes effektivitet.
I dette kapitel forklares det hvordan.PLANMÆSSIG
VEDLIGEHOLDELSE .......................134
VEDLIGEHOLDELSESPLAN............135
RUTINEMÆSSIGE KONTROLLER ..138
KRÆVENDE
DRIFTSBETINGELSER ....................138
KONTROL AF VÆSKESTANDE .......139
LUFTFILTER ....................................145
BATTERI .........................................145
HJUL OG DÆK ...............................147
VINDUESVISKER ............................148
KARROSSERI .................................149
KABINE ...........................................151
133
30-9-2013 17:20 Pagina 133

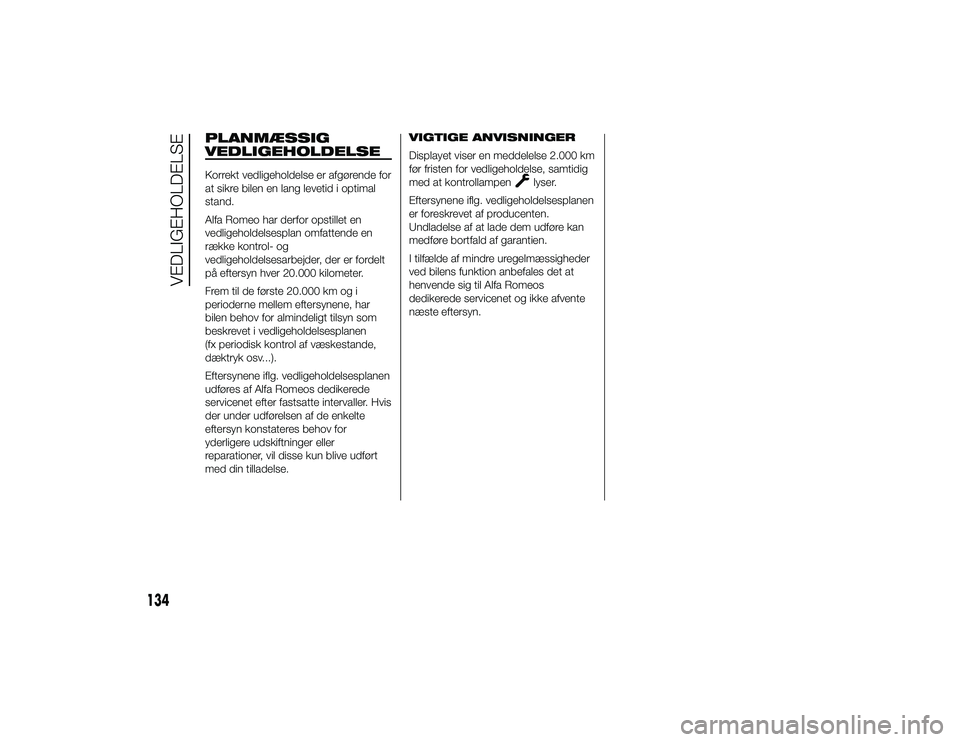

PLANMÆSSIG
VEDLIGEHOLDELSEKorrekt vedligeholdelse er afgørende for
at sikre bilen en lang levetid i optimal
stand.
Alfa Romeo har derfor opstillet en
vedligeholdelsesplan omfattende en
række kontrol- og
vedligeholdelsesarbejder, der er fordelt
på eftersyn hver 20.000 kilometer.
Frem til de første 20.000 km og i
perioderne mellem eftersynene, har
bilen behov for almindeligt tilsyn som
beskrevet i vedligeholdelsesplanen
(fx periodisk kontrol af væskestande,
dæktryk osv...).
Eftersynene iflg. vedligeholdelsesplanen
udføres af Alfa Romeos dedikerede
servicenet efter fastsatte intervaller. Hvis
der under udførelsen af de enkelte
eftersyn konstateres behov for
yderligere udskiftninger eller
reparationer, vil disse kun blive udført
med din tilladelse.VIGTIGE ANVISNINGER
Displayet viser en meddelelse 2.000 km
før fristen for vedligeholdelse, samtidig
med at kontrollampen
lyser.
Eftersynene iflg. vedligeholdelsesplanen
er foreskrevet af producenten.
Undladelse af at lade dem udføre kan
medføre bortfald af garantien.
I tilfælde af mindre uregelmæssigheder
ved bilens funktion anbefales det at
henvende sig til Alfa Romeos
dedikerede servicenet og ikke afvente
næste eftersyn.
134
VEDLIGEHOLDELSE
30-9-2013 17:20 Pagina 134

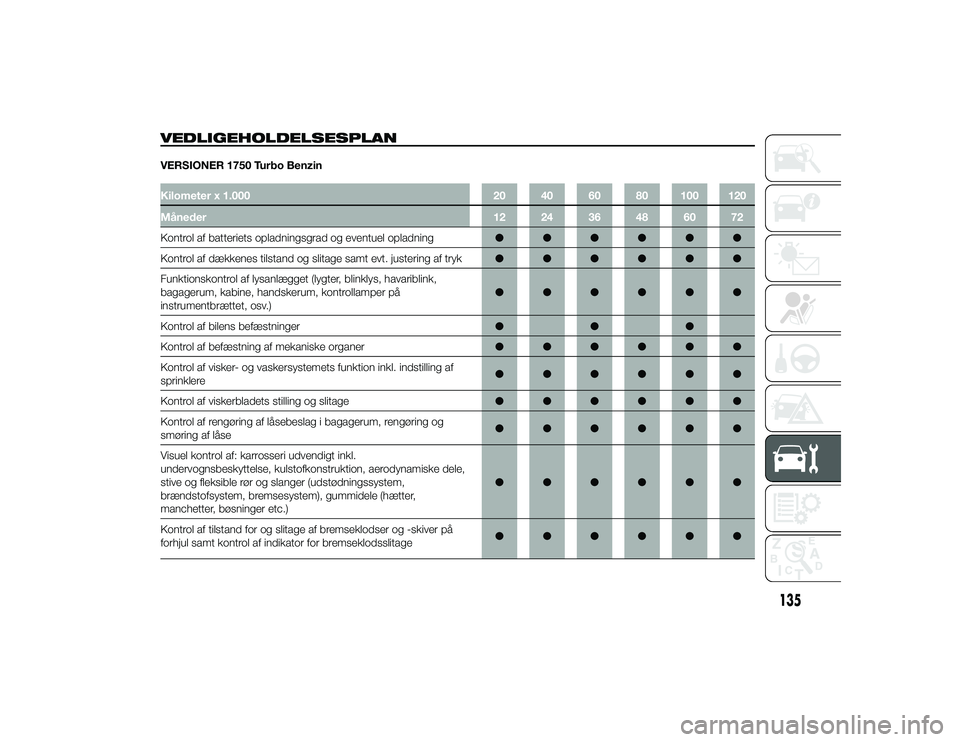

VEDLIGEHOLDELSESPLANVERSIONER 1750 Turbo BenzinKilometer x 1.00020 40 60 80 100 120
Måneder 12 24 36 48 60 72
Kontrol af batteriets opladningsgrad og eventuel opladning ●●●●●●
Kontrol af dækkenes tilstand og slitage samt evt. justering af tryk ●●●●●●
Funktionskontrol af lysanlægget (lygter, blinklys, havariblink,
bagagerum, kabine, handskerum, kontrollamper på
instrumentbrættet, osv.) ●●●●●●
Kontrol af bilens befæstninger ●●●
Kontrol af befæstning af mekaniske organer ●●●●●●
Kontrol af visker- og vaskersystemets funktion inkl. indstilling af
sprinklere ●●●●●●
Kontrol af viskerbladets stilling og slitage ●●●●●●
Kontrol af rengøring af låsebeslag i bagagerum, rengøring og
smøring af låse ●●●●●●
Visuel kontrol af: karrosseri udvendigt inkl.
undervognsbeskyttelse, kulstofkonstruktion, aerodynamiske dele,
stive og fleksible rør og slanger (udstødningssystem,
brændstofsystem, bremsesystem), gummidele (hætter,
manchetter, bøsninger etc.) ●●●●●●
Kontrol af tilstand for og slitage af bremseklodser og -skiver på
forhjul samt kontrol af indikator for bremseklodsslitage ●●●●●●
135
30-9-2013 17:20 Pagina 135

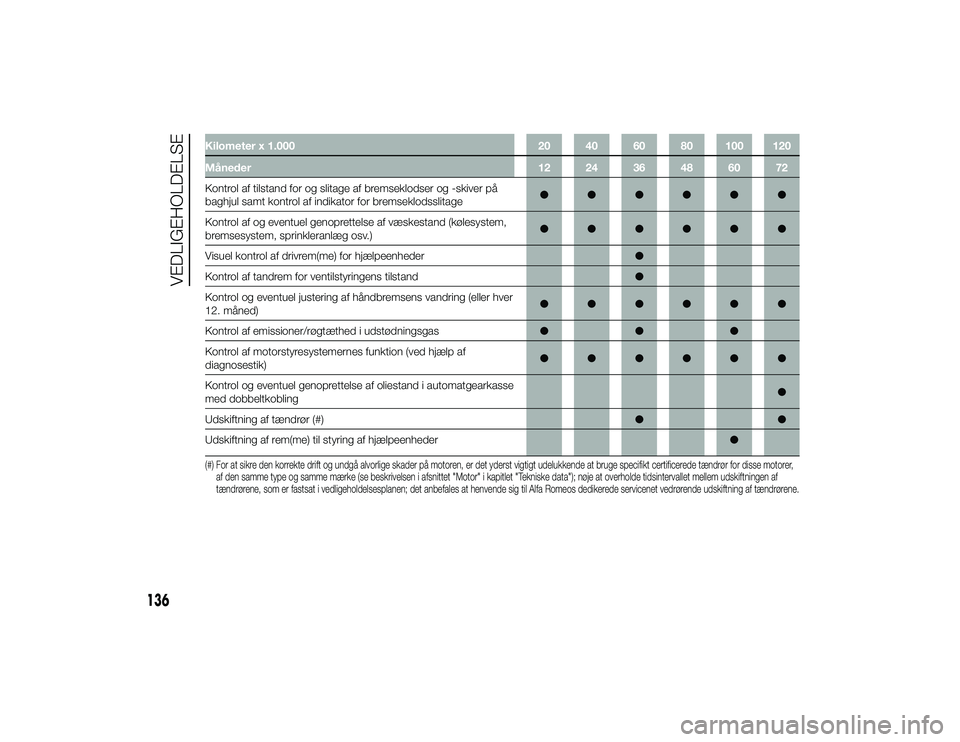

Kilometer x 1.00020 40 60 80 100 120
Måneder 12 24 36 48 60 72
Kontrol af tilstand for og slitage af bremseklodser og -skiver på
baghjul samt kontrol af indikator for bremseklodsslitage ●●●●●●
Kontrol af og eventuel genoprettelse af væskestand (kølesystem,
bremsesystem, sprinkleranlæg osv.) ●●●●●●
Visuel kontrol af drivrem(me) for hjælpeenheder ●
Kontrol af tandrem for ventilstyringens tilstand ●
Kontrol og eventuel justering af håndbremsens vandring (eller hver
12. måned) ●●●●●●
Kontrol af emissioner/røgtæthed i udstødningsgas ●●●
Kontrol af motorstyresystemernes funktion (ved hjælp af
diagnosestik) ●●●●●●
Kontrol og eventuel genoprettelse af oliestand i automatgearkasse
med dobbeltkobling ●
Udskiftning af tændrør (#) ●●
Udskiftning af rem(me) til styring af hjælpeenheder ●(#) For at sikre den korrekte drift og undgå alvorlige skader på motoren, er det yderst vigtigt udelukkende at bruge specifikt certificerede tændrør for disse motorer,
af den samme type og samme mærke (se beskrivelsen i afsnittet "Motor" i kapitlet "Tekniske data"); nøje at overholde tidsintervallet mellem udskiftningen af
tændrørene, som er fastsat i vedligeholdelsesplanen; det anbefales at henvende sig til Alfa Romeos dedikerede servicenet vedrørende udskiftning af tændrørene.
136
VEDLIGEHOLDELSE
30-9-2013 17:20 Pagina 136

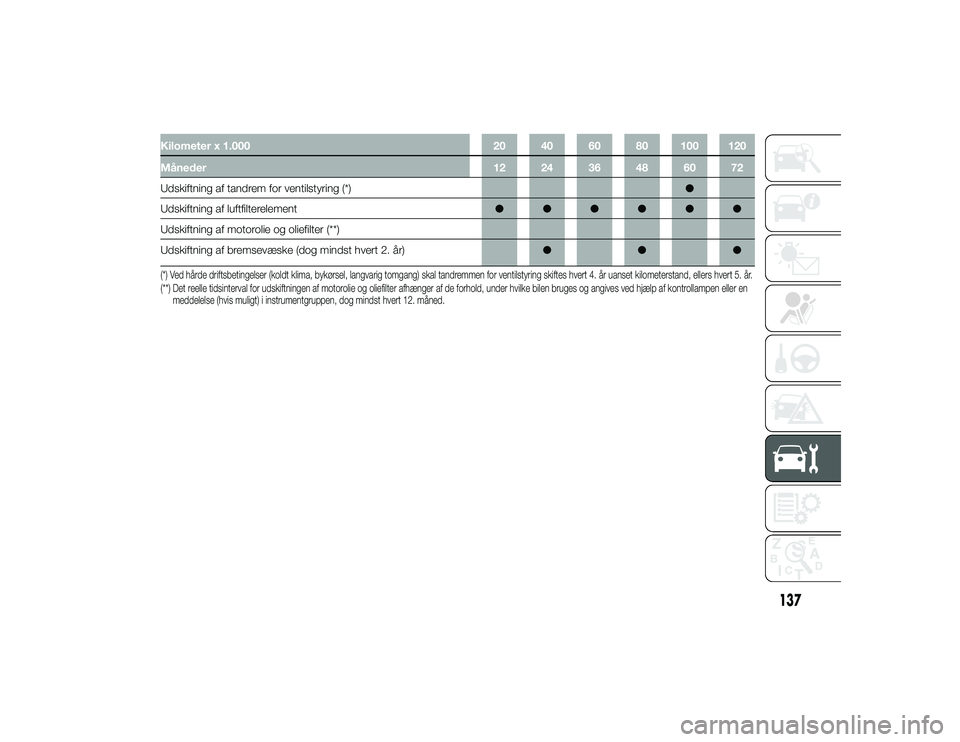

Kilometer x 1.00020 40 60 80 100 120
Måneder 12 24 36 48 60 72
Udskiftning af tandrem for ventilstyring (*) ●
Udskiftning af luftfilterelement ●●●●●●
Udskiftning af motorolie og oliefilter (**)
Udskiftning af bremsevæske (dog mindst hvert 2. år) ●●●(*) Ved hårde driftsbetingelser (koldt klima, bykørsel, langvarig tomgang) skal tandremmen for ventilstyring skiftes hvert 4. år uanset kilometerstand, ellers hvert 5. år.
(**) Det reelle tidsinterval for udskiftningen af motorolie og oliefilter afhænger af de forhold, under hvilke bilen bruges og angives ved hjælp af kontrollampen eller en
meddelelse (hvis muligt) i instrumentgruppen, dog mindst hvert 12. måned.
137
