Alfa Romeo 4C 2013 Instrukcja obsługi (in Polish)

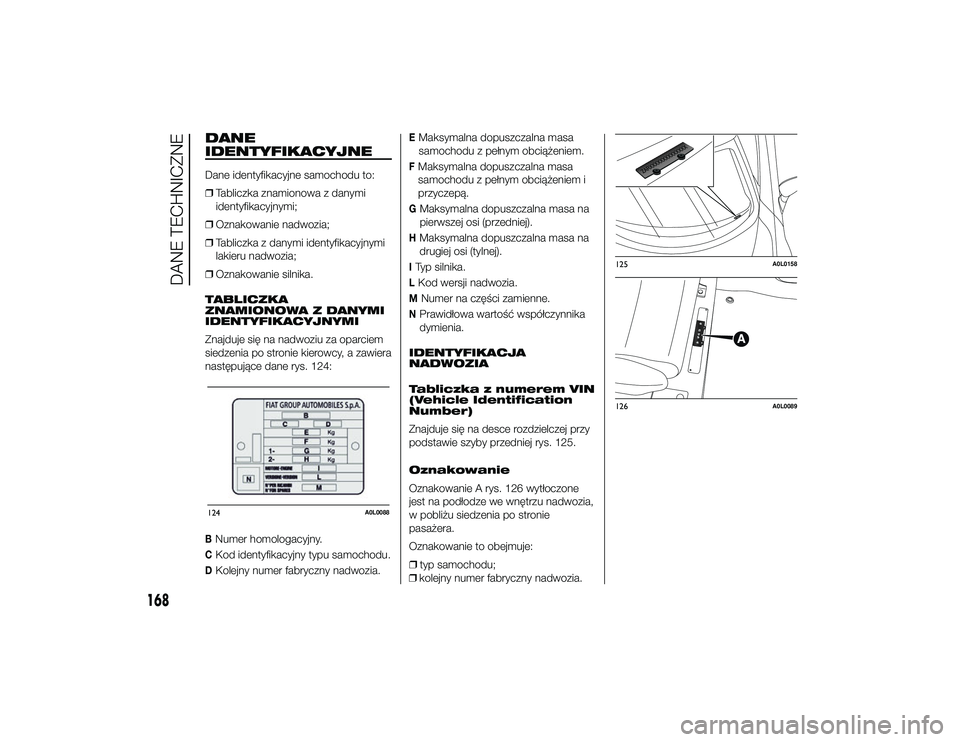

DANE
IDENTYFIKACYJNEDane identyfikacyjne samochodu to:
❒Tabliczka znamionowa z danymi
identyfikacyjnymi;
❒ Oznakowanie nadwozia;
❒ Tabliczka z danymi identyfikacyjnymi
lakieru nadwozia;
❒ Oznakowanie silnika.
TABLICZKA
ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMI
Znajduje się na nadwoziu za oparciem
siedzenia po stronie kierowcy, a zawiera
następujące dane rys. 124:BNumer homologacyjny.CKod identyfikacyjny typu samochodu.DKolejny numer fabryczny nadwozia.
EMaksymalna dopuszczalna masa
samochodu z pełnym obciążeniem.FMaksymalna dopuszczalna masa
samochodu z pełnym obciążeniem i
przyczepą.GMaksymalna dopuszczalna masa na
pierwszej osi (przedniej).HMaksymalna dopuszczalna masa na
drugiej osi (tylnej).ITyp silnika.LKod wersji nadwozia.M
Numer na części zamienne.
NPrawidłowa wartość współczynnika
dymienia.
IDENTYFIKACJA
NADWOZIA
Tabliczka z numerem VIN
(Vehicle Identification
Number)
Znajduje się na desce rozdzielczej przy
podstawie szyby przedniej rys. 125.
Oznakowanie
Oznakowanie A rys. 126 wytłoczone
jest na podłodze we wnętrzu nadwozia,
w pobliżu siedzenia po stronie
pasażera.
Oznakowanie to obejmuje:
❒ typ samochodu;
❒ kolejny numer fabryczny nadwozia.
124
A0L0088
125
A0L0158
126
A0L0089
168
DANE TECHNICZNE
2-10-2013 13:40 Pagina 168

DKod koloru do zaprawek lub
ponownego lakierowania. OZNAKOWANIE SILNIKA
Wytłoczone jest na bloku cylindrów, a
obejmuje typ i kolejny numer fabryczny
silnika.127
A0L0090

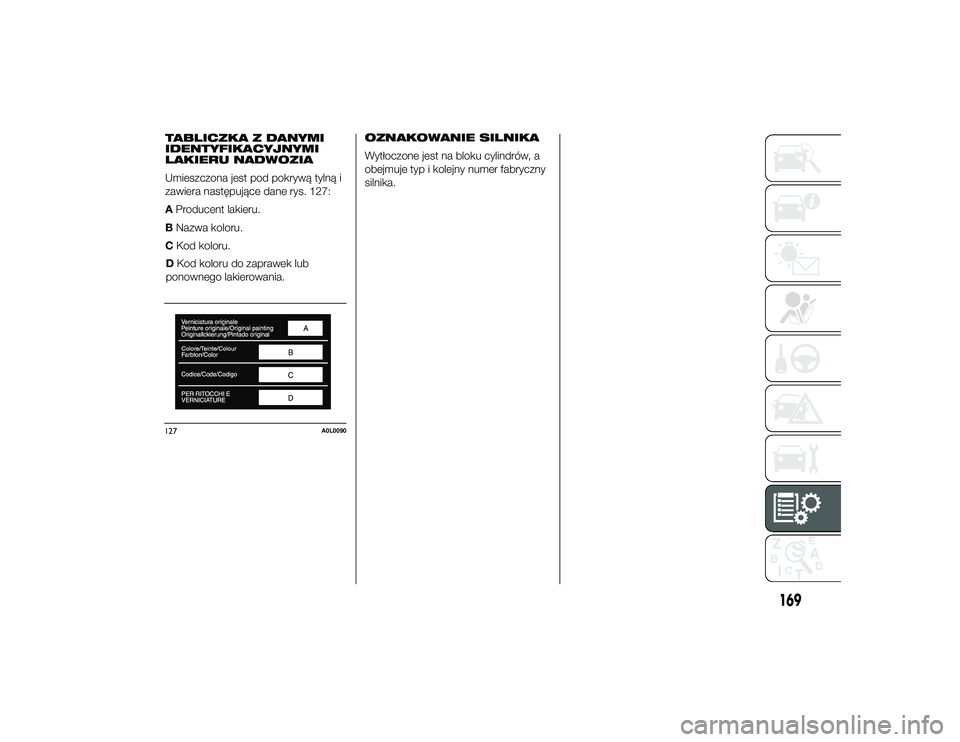

169
2-10-2013 13:40 Pagina 169
TABLICZKA Z DANYMI
IDENTYFIKACYJNYMI
LAKIERU NADWOZIA
Umieszczona jest pod pokrywą tylną i
zawiera następujące dane rys. 127:
A
Producent lakieru.
B Nazwa koloru.
C Kod koloru.

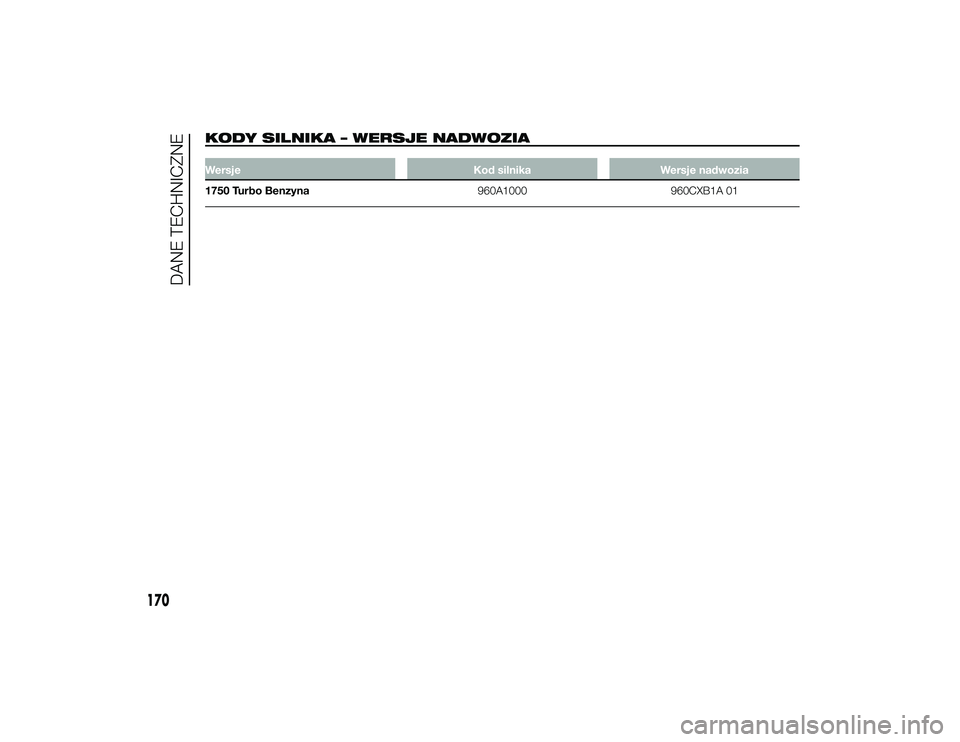

KODY SILNIKA – WERSJE NADWOZIAWersjeKod silnikaWersje nadwozia
1750 Turbo Benzyna 960A1000960CXB1A 01
170
DANE TECHNICZNE
2-10-2013 13:40 Pagina 170

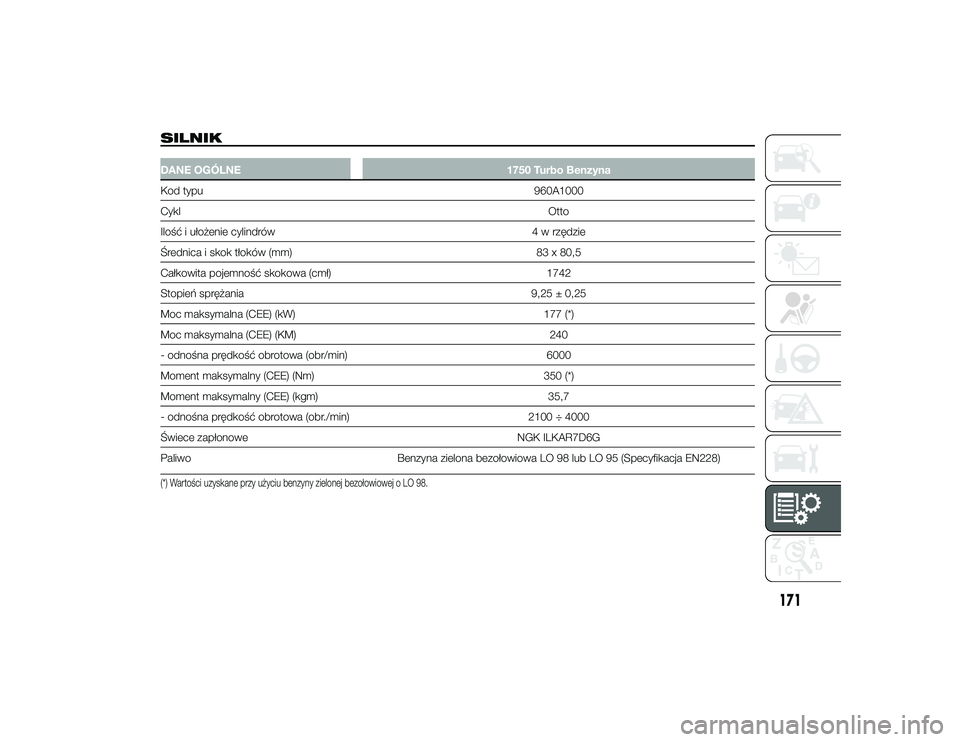

SILNIKDANE OGÓLNE1750 Turbo Benzyna
Kod typu 960A1000
Cykl Otto
Ilość i ułożenie cylindrów 4 w rzędzie
Średnica i skok tłoków (mm) 83 x 80,5
Całkowita pojemność skokowa (cmł) 1742
Stopień sprężania 9,25 ± 0,25
Moc maksymalna (CEE) (kW) 177 (*)
Moc maksymalna (CEE) (KM) 240
- odnośna prędkość obrotowa (obr/min) 6000
Moment maksymalny (CEE) (Nm) 350 (*)
Moment maksymalny (CEE) (kgm) 35,7
- odnośna prędkość obrotowa (obr./min) 2100 ÷ 4000
Świece zapłonowe NGK ILKAR7D6G
Paliwo Benzyna zielona bezołowiowa LO 98 lub LO 95 (Specyfikacja EN228)(*) Wartości uzyskane przy użyciu benzyny zielonej bezołowiowej o LO 98.
171
2-10-2013 13:40 Pagina 171

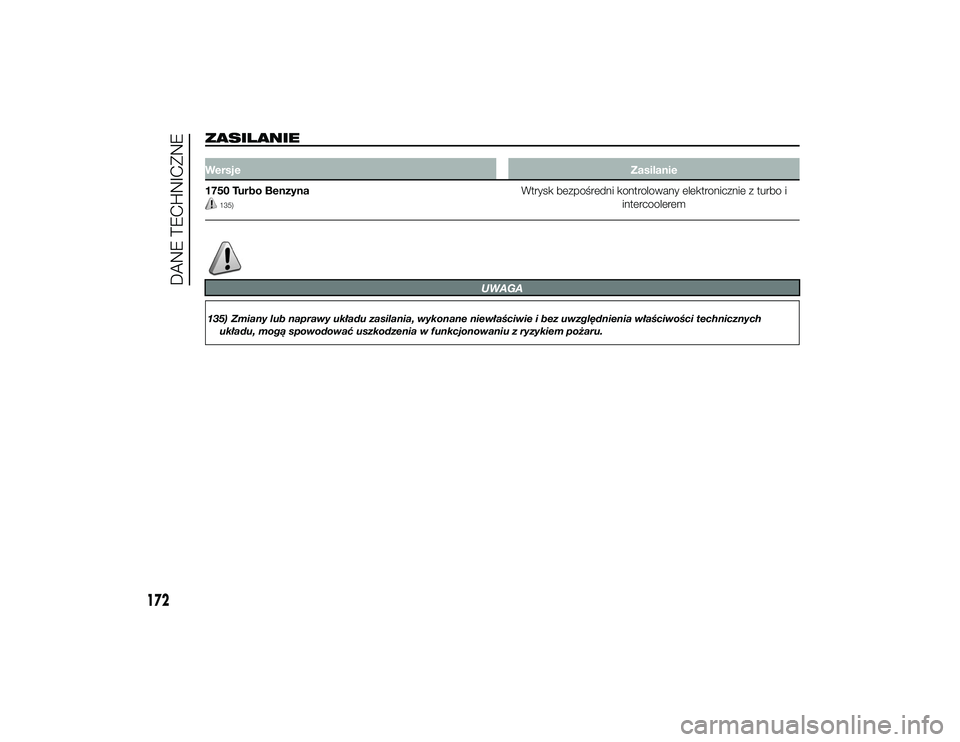

ZASILANIEWersjeZasilanie
1750 Turbo Benzyna
135)
Wtrysk bezpośredni kontrolowany elektronicznie z turbo i intercoolerem
UWAGA
135) Zmiany lub naprawy układu zasilania, wykonane niewłaściwie i bez uwzględnienia właściwości technicznych
układu, mogą spowodować uszkodzenia w funkcjonowaniu z ryzykiem po\baru.
172
DANE TECHNICZNE
2-10-2013 13:40 Pagina 172

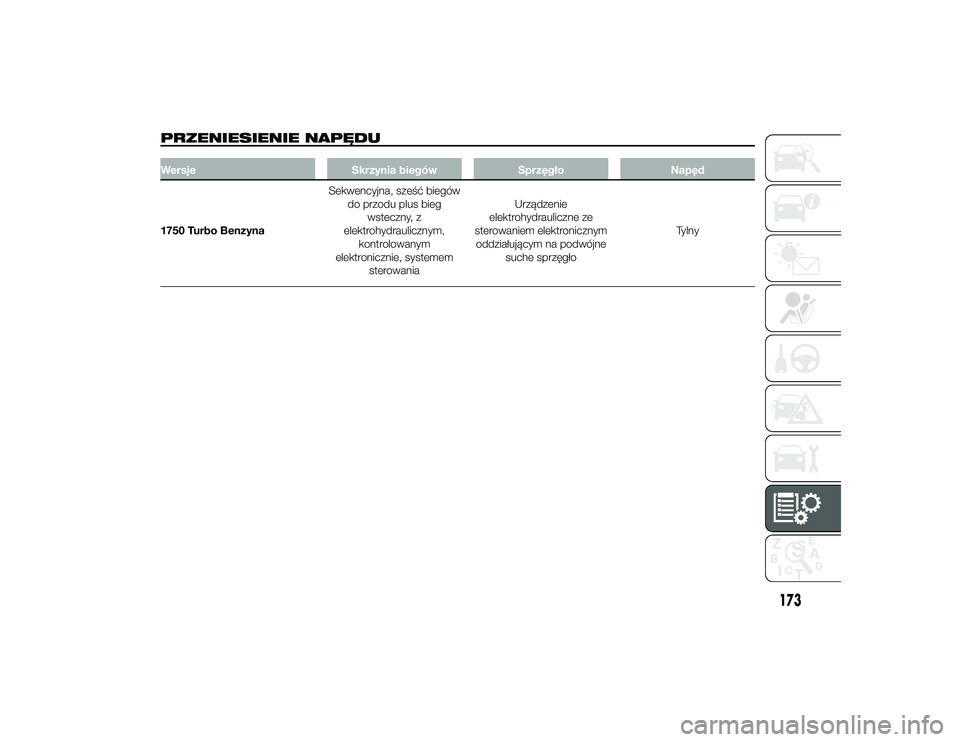

PRZENIESIENIE NAP\bDUWersjeSkrzynia biegówSprzęgłoNapęd
1750 Turbo Benzyna Sekwencyjna, sześć biegów
do przodu plus bieg wsteczny, z
elektrohydraulicznym, kontrolowanym
elektronicznie, systemem sterowania Urządzenie
elektrohydrauliczne ze
sterowaniem elektronicznym oddziałującym na podwójne suche sprzęgło Tylny
173
2-10-2013 13:40 Pagina 173

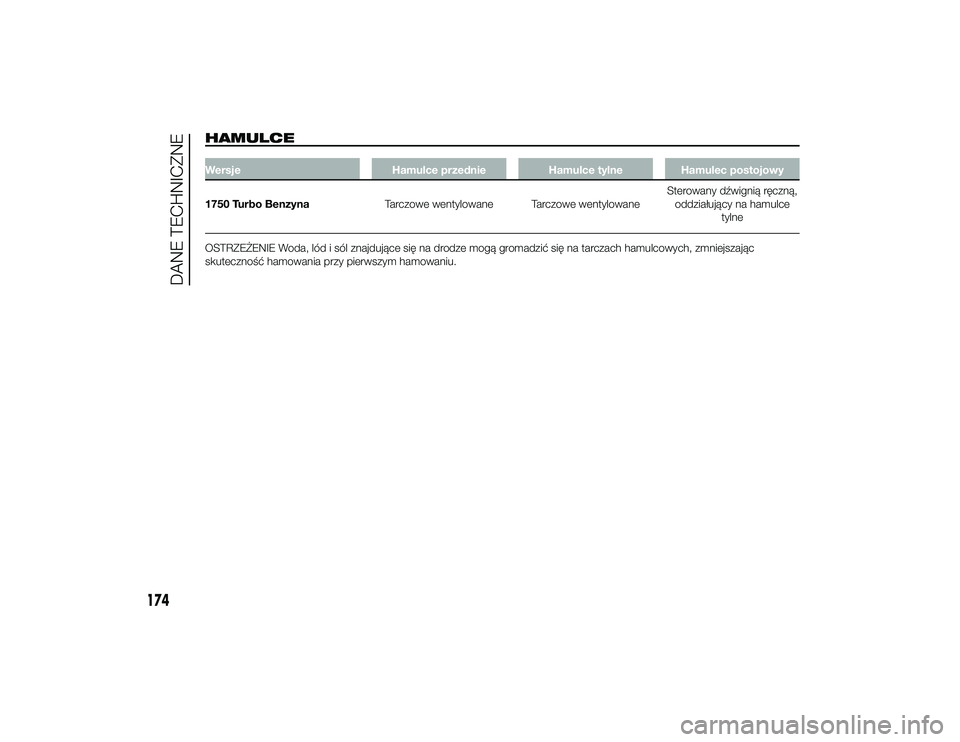

HAMULCEWersjeHamulce przednieHamulce tylneHamulec postojowy
1750 Turbo Benzyna Tarczowe wentylowane Tarczowe wentylowane Sterowany d\bwignią ręczną,
oddziałujący na hamulce tylne
OSTRZEŻENIE Woda, lód i sól znajdujące się na drodze mogą gromadzić się na tarczach hamulcowych, zmniejszając
skuteczność hamowania przy pierwszym hamowaniu.
174
DANE TECHNICZNE
2-10-2013 13:40 Pagina 174

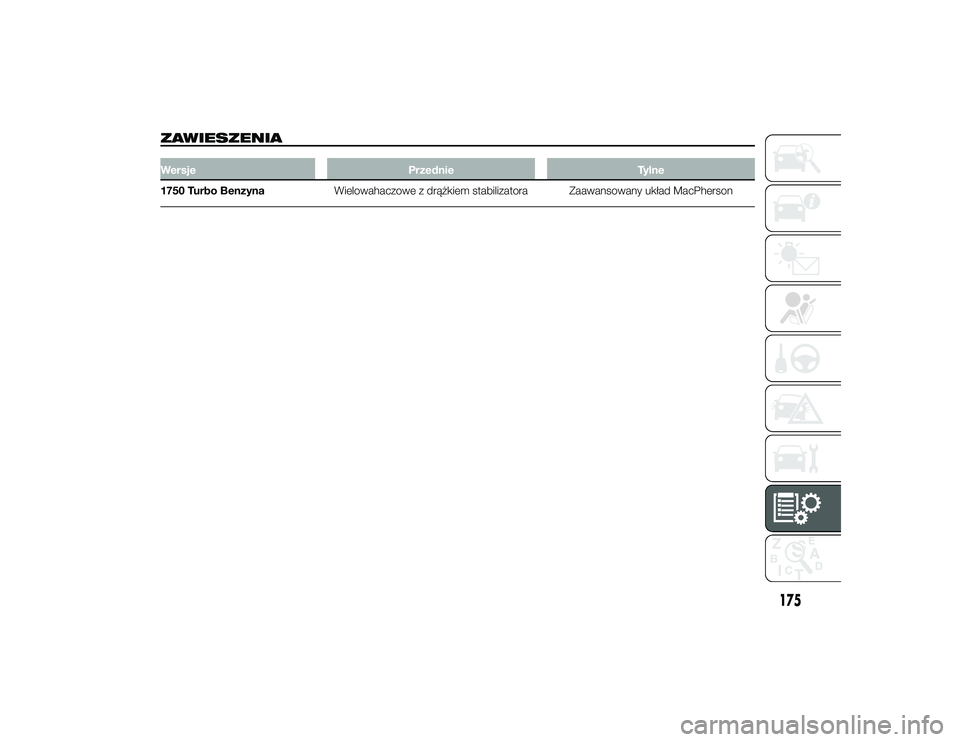

ZAWIESZENIAWersjePrzednieTylne
1750 Turbo Benzyna Wielowahaczowe z drążkiem stabilizatora Zaawansowany układ MacPherson
175
2-10-2013 13:40 Pagina 175

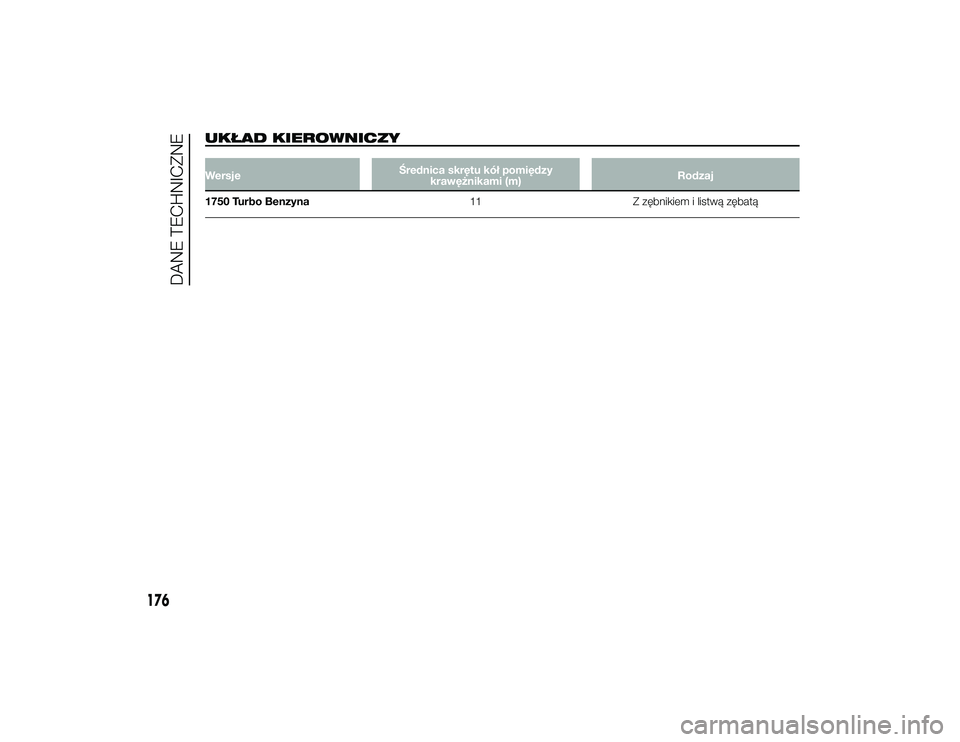

UKŁAD KIEROWNICZYWersje\brednica skrętu kół pomiędzy
krawężnikami (m) Rodzaj
1750 Turbo Benzyna 11Z zębnikiem i listwą zębatą
176
DANE TECHNICZNE
2-10-2013 13:40 Pagina 176

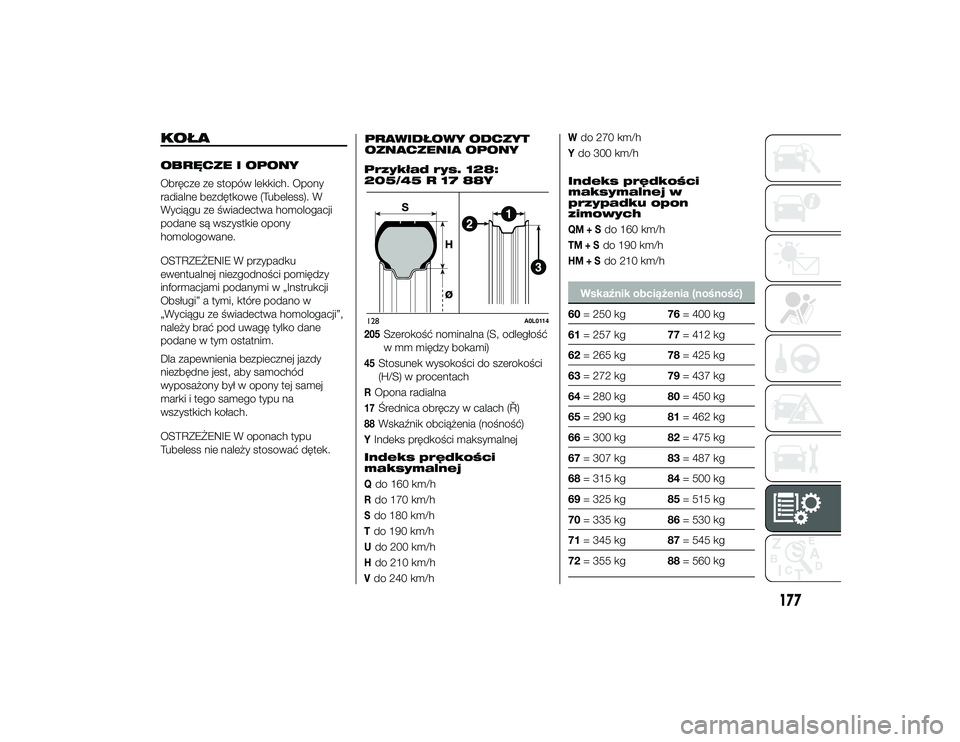

KOŁAOBR\bCZE I OPONY
Obręcze ze stopów lekkich. Opony
radialne bezdętkowe (Tubeless). W
Wyciągu ze świadectwa homologacji
podane są wszystkie opony
homologowane.
OSTRZEŻENIE W przypadku
ewentualnej niezgodności pomiędzy
informacjami podanymi w „Instrukcji
Obsługi” a tymi, które podano w
„Wyciągu ze świadectwa homologacji”,
należy brać pod uwagę tylko dane
podane w tym ostatnim.
Dla zapewnienia bezpiecznej jazdy
niezbędne jest, aby samochód
wyposażony był w opony tej samej
marki i tego samego typu na
wszystkich kołach.
OSTRZEŻENIE W oponach typu
Tubeless nie należy stosować dętek.PRAWIDŁOWY ODCZYT
OZNACZENIA OPONY
Przykład rys. 128:
205/45 R 17 88Y
205
Szerokość nominalna (S, odległość
w mm między bokami)
45
Stosunek wysokości do szerokości
(H/S) w procentach
ROpona radialna17
Średnica obręczy w calach (Ř)
88
Wska\bnik obciążenia (nośność)
YIndeks prędkości maksymalnej
Indeks prędkości
maksymalnejQdo 160 km/hRdo 170 km/hSdo 180 km/hTdo 190 km/hUdo 200 km/hHdo 210 km/hVdo 240 km/h
W
do 270 km/h
Ydo 300 km/h
Indeks prędkości
maksymalnej w
przypadku opon
zimowychQM+S
do 160 km/h
TM+S
do 190 km/h
HM+S
do 210 km/h
Wskaźnik obciążenia (nośność)
60 = 250 kg 76= 400 kg
61 = 257 kg 77= 412 kg
62 = 265 kg 78= 425 kg
63 = 272 kg 79= 437 kg
64 = 280 kg 80= 450 kg
65 = 290 kg 81= 462 kg
66 = 300 kg 82= 475 kg
67 = 307 kg 83= 487 kg
68 = 315 kg 84= 500 kg
69 = 325 kg 85= 515 kg
70 = 335 kg 86= 530 kg
71 = 345 kg 87= 545 kg
72 = 355 kg 88= 560 kg
128
A0L0114
177
2-10-2013 13:40 Pagina 177
