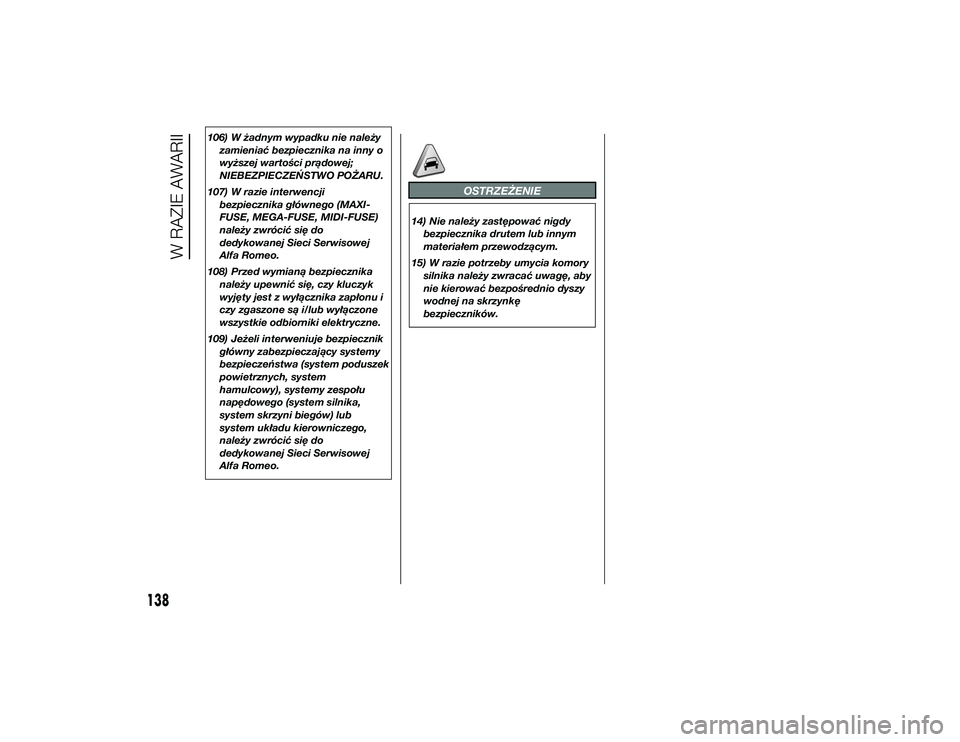

106) W \badnym wypadku nie nale\byzamieniać bezpiecznika na inny o
wy\bszej wartości prądowej;
NIEBEZPIECZEŃSTWO POŻARU.
107) W razie interwencji bezpiecznika głównego (MAXI-
FUSE, MEGA-FUSE, MIDI-FUSE)
nale\by zwrócić się do
dedykowanej Sieci Serwisowej
Alfa Romeo.
108) Przed wymianą bezpiecznika nale\by upewnić się, czy kluczyk
wyjęty jest z wyłącznika zapłonu i
czy zgaszone są i/lub wyłączone
wszystkie odbiorniki elektryczne.
109) Je\beli interweniuje bezpiecznik główny zabezpieczający systemy
bezpieczeństwa (system poduszek
powietrznych, system
hamulcowy), systemy zespołu
napędowego (system silnika,
system skrzyni biegów) lub
system układu kierowniczego,
nale\by zwrócić się do
dedykowanej Sieci Serwisowej
Alfa Romeo.
OSTRZEŻENIE
14) Nie nale\by zastępować nigdybezpiecznika drutem lub innym
materiałem przewodzącym.
15) W razie potrzeby umycia komory silnika nale\by zwracać uwagę, aby
nie kierować bezpośrednio dyszy
wodnej na skrzynkę
bezpieczników.
138
W RAZIE AWARII
2-10-2013 13:40 Pagina 138

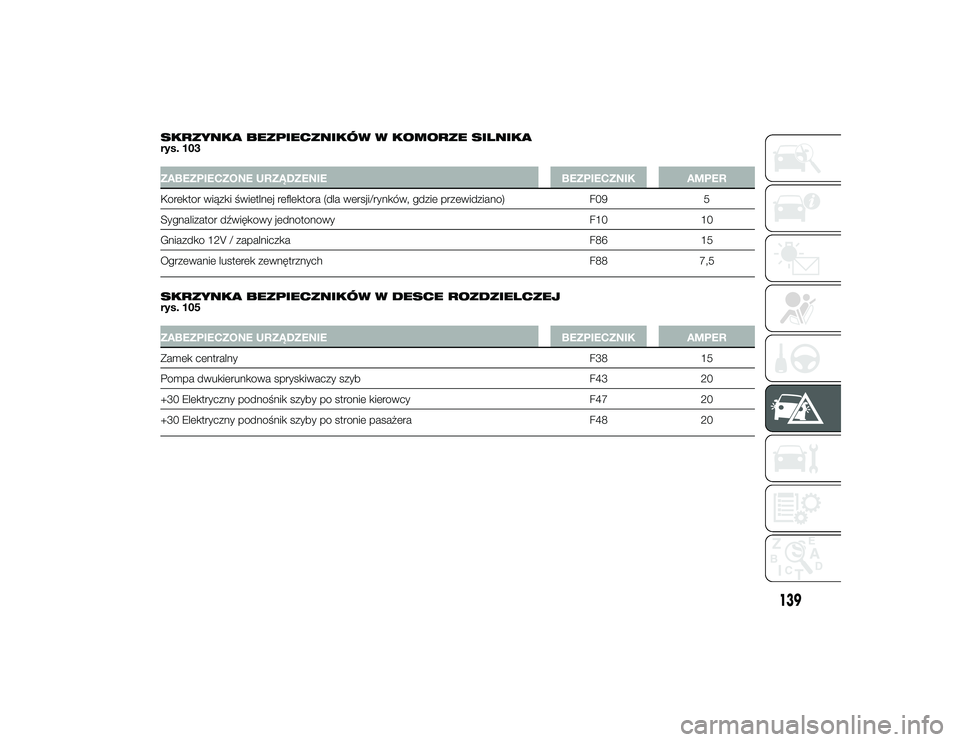

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKA
rys. 103ZABEZPIECZONE URZĄDZENIEBEZPIECZNIK AMPER
Korektor wiązki świetlnej reflektora (dla wersji/rynków, gdzie przewidziano) F095
Sygnalizator d\bwiękowy jednotonowy F1010
Gniazdko 12V / zapalniczka F8615
Ogrzewanie lusterek zewnętrznych F887,5
.
SKRZYNKA BEZPIECZNIKÓW W DESCE ROZDZIELCZEJ
rys. 105ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Zamek centralny F3815
Pompa dwukierunkowa spryskiwaczy szyb F4320
+30 Elektryczny podnośnik szyby po stronie kierowcy F4720
+30 Elektryczny podnośnik szyby po stronie pasażera F4820
139
2-10-2013 13:40 Pagina 139

ŁADOWANIE
AKUMULATORAOSTRZEŻENIE Opis procedury
ładowania akumulatora przedstawiono
wyłącznie informacyjnie. W celu
wykonania tej czynności należy zwrócić
się do dedykowanej Sieci Serwisowej
Alfa Romeo.
OSTRZEŻENIE Przed odłączeniem od
akumulatora zasilania elektrycznego
należy poczekać co najmniej minutę od
ustawienia kluczyka w wyłączniku
zapłonu w położeniu STOP.
Zalecamy stosować ładowarki do
akumulatorów o napięciu nominalnym
ładowania wynoszącym 12 V i
natężeniu prądu maksymalnie na
poziomie 15 A, przez okres czasu
wynoszący 12 - 24 godzin. Ładowanie
akumulatora przez dłuższy czas może
spowodować jego uszkodzenie.
W celu naładowania akumulatora
należy:
❒odłączyć zacisk od bieguna
ujemnego akumulatora;
❒ połączyć bieguny akumulatora z
przewodami ładowarki,
przestrzegając biegunowości;
❒ włączyć ładowarkę; ❒
po zakończeniu ładowania wyłączyć
ładowarkę przed odłączeniem jej od
akumulatora;
❒ połączyć zacisk z biegunem
ujemnym akumulatora.

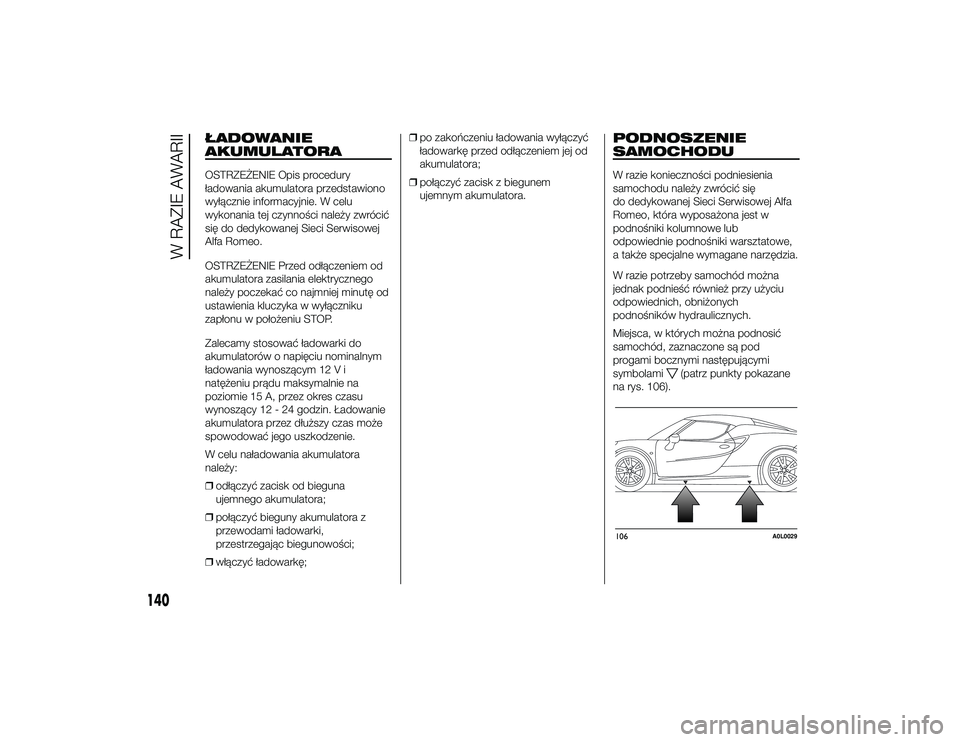

PODNOSZENIE
SAMOCHODUW razie konieczności podniesienia
samochodu należy zwrócić się
do dedykowanej Sieci Serwisowej Alfa
Romeo, która wyposażona jest w
podnośniki kolumnowe lub
odpowiednie podnośniki warsztatowe,
a także specjalne wymagane narzędzia.
W razie potrzeby samochód można
jednak podnieść również przy użyciu
odpowiednich, obniżonych
podnośników hydraulicznych.
Miejsca, w których można podnosić
samochód, zaznaczone są pod
progami bocznymi następującymi
symbolami
(patrz punkty pokazane
na rys. 106).
106
A0L0029
140
W RAZIE AWARII
2-10-2013 13:40 Pagina 140

Na rysunkach rys. 107 i rys. 108
pokazano prawidłowe punkty
podparcia do podniesienia części
przedniej i tylnej samochodu.
OSTRZEŻENIE Podczas fazy
ustawiania samochodu na podnośniku
kolumnowym należy uwzględnić, że
zespół napędowy umieszczony jest na
moście tylnym, co ma wpływ na rozkład
masy w samochodzie. Krótsze ramiona
powinny więc podtrzymywać most
tylny, a dłuższe most przedni.
16) 17)
OSTRZEŻENIE
16) Nale\by zwrócić uwagę naprawidłowe ustawienie ramion
podnośnika, we wskazanych
punktach, aby uniknąć
uszkodzenia podwozia z włókna
węglowego i komponentów
karoserii. 17) Aby uniknąć spowodowania
uszkodzeń w podwoziu z włókna
węglowego, samochodu nie
mo\bna podnosić za pomocą
standardowych podnośników
hydraulicznych, ale wyłącznie przy
u\byciu specjalnych obni\bonych
podnośników hydraulicznych.
Nale\by zwrócić się do
dedykowanej Sieci Serwisowej
Alfa Romeo.
107 - Strefa tylna
A0L0128
108 - Strefa przednia
A0L0127
141
2-10-2013 13:40 Pagina 141

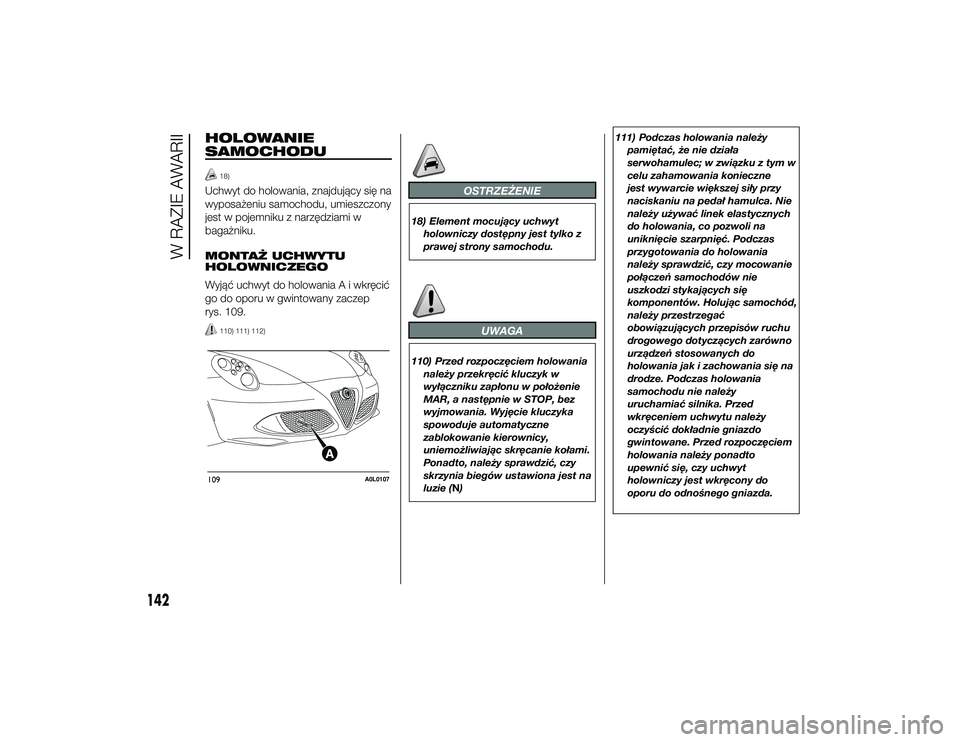

HOLOWANIE
SAMOCHODU
18)
Uchwyt do holowania, znajdujący się na
wyposażeniu samochodu, umieszczony
jest w pojemniku z narzędziami w
bagażniku.
MONTAŻ UCHWYTU
HOLOWNICZEGO
Wyjąć uchwyt do holowania A i wkręcić
go do oporu w gwintowany zaczep
rys. 109.
110) 111) 112)
OSTRZEŻENIE
18) Element mocujący uchwytholowniczy dostępny jest tylko z
prawej strony samochodu.
UWAGA
110) Przed rozpoczęciem holowanianale\by przekręcić kluczyk w
wyłączniku zapłonu w poło\benie
MAR, a następnie w STOP, bez
wyjmowania. Wyjęcie kluczyka
spowoduje automatyczne
zablokowanie kierownicy,
uniemo\bliwiając skręcanie kołami.
Ponadto, nale\by sprawdzić, czy
skrzynia biegów ustawiona jest na
luzie (N) 111) Podczas holowania nale\by
pamiętać, \be nie działa
serwohamulec; w związku z tym w
celu zahamowania konieczne
jest wywarcie większej siły przy
naciskaniu na pedał hamulca. Nie
nale\by u\bywać linek elastycznych
do holowania, co pozwoli na
uniknięcie szarpnięć. Podczas
przygotowania do holowania
nale\by sprawdzić, czy mocowanie
połączeń samochodów nie
uszkodzi stykających się
komponentów. Holując samochód,
nale\by przestrzegać
obowiązujących przepisów ruchu
drogowego dotyczących zarówno
urządzeń stosowanych do
holowania jak i zachowania się na
drodze. Podczas holowania
samochodu nie nale\by
uruchamiać silnika. Przed
wkręceniem uchwytu nale\by
oczyścić dokładnie gniazdo
gwintowane. Przed rozpoczęciem
holowania nale\by ponadto
upewnić się, czy uchwyt
holowniczy jest wkręcony do
oporu do odnośnego gniazda.
109
A0L0107
142
W RAZIE AWARII
2-10-2013 13:40 Pagina 142

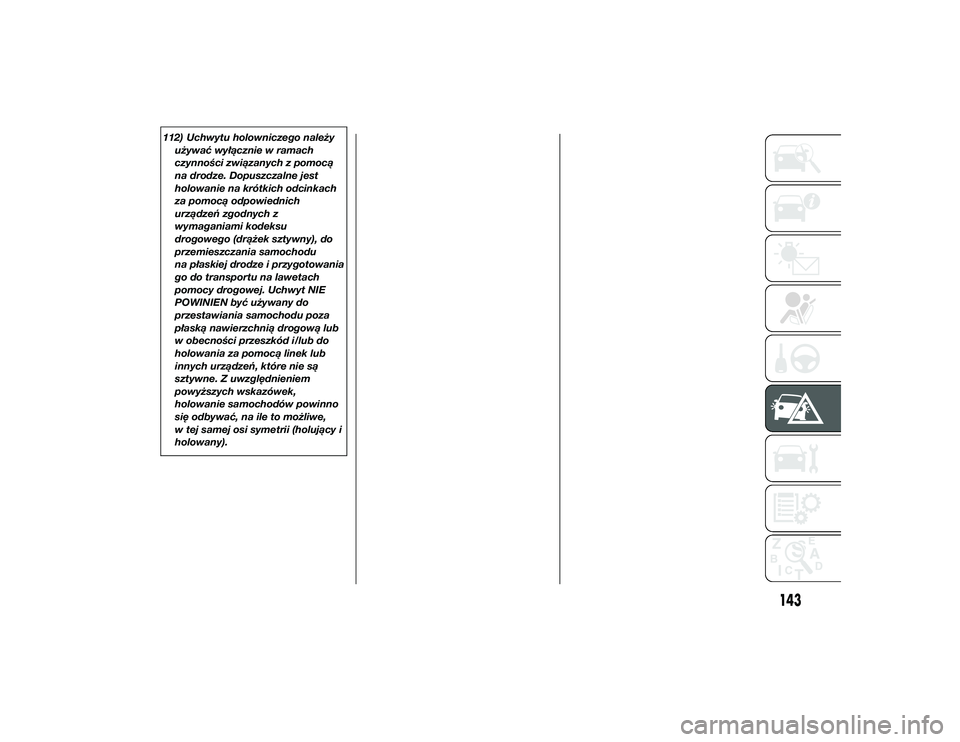

112) Uchwytu holowniczego nale\byu\bywać wyłącznie w ramach
czynności związanych z pomocą
na drodze. Dopuszczalne jest
holowanie na krótkich odcinkach
za pomocą odpowiednich
urządzeń zgodnych z
wymaganiami kodeksu
drogowego (drą\bek sztywny), do
przemieszczania samochodu
na płaskiej drodze i przygotowania
go do transportu na lawetach
pomocy drogowej. Uchwyt NIE
POWINIEN być u\bywany do
przestawiania samochodu poza
płaską nawierzchnią drogową lub
w obecności przeszkód i/lub do
holowania za pomocą linek lub
innych urządzeń, które nie są
sztywne. Z uwzględnieniem
powy\bszych wskazówek,
holowanie samochodów powinno
się odbywać, na ile to mo\bliwe,
w tej samej osi symetrii (holujący i
holowany).
143
2-10-2013 13:40 Pagina 143

144

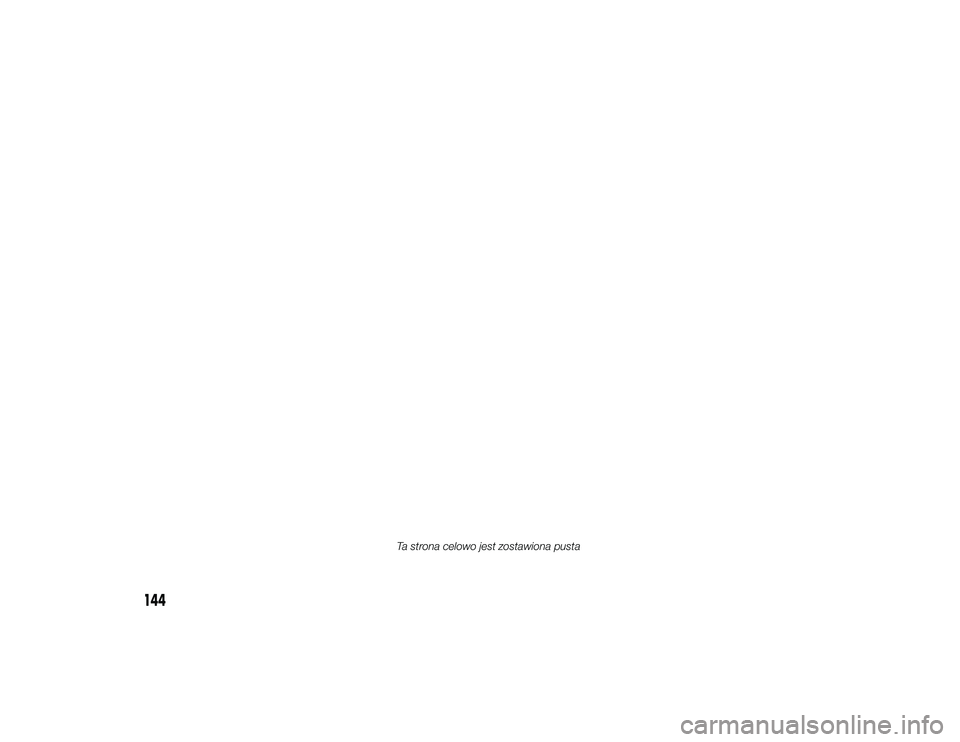

Ta strona celowo jest zostawiona pusta
2-10-2013 13:40 Pagina 144

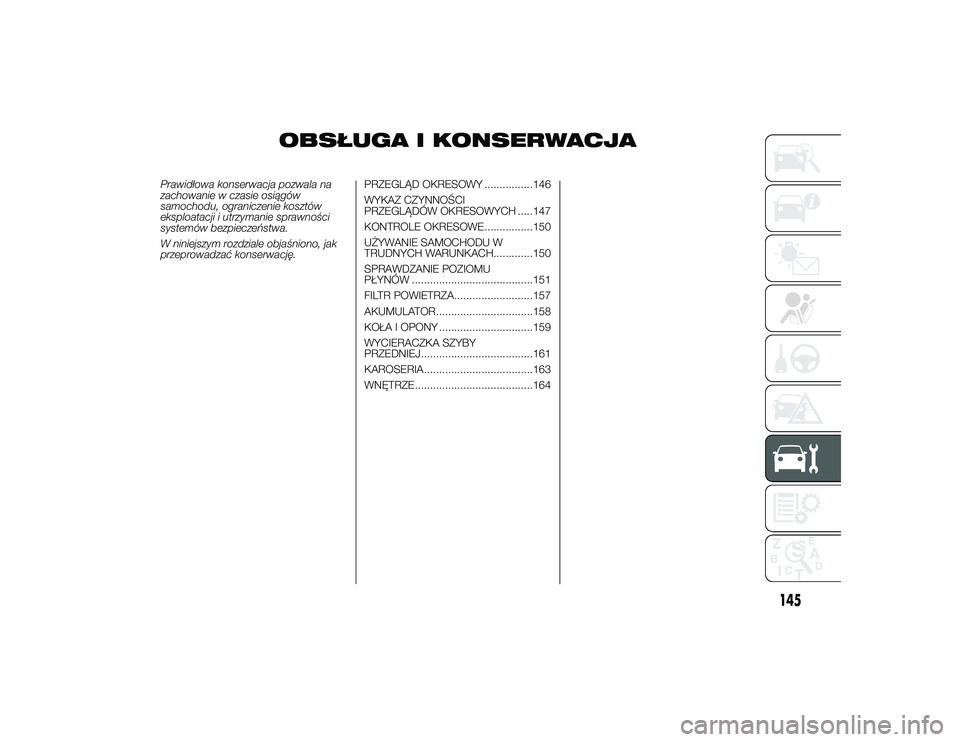

OBSŁUGA I KONSERWACJA
Prawidłowa konserwacja pozwala na
zachowanie w czasie osi\bgów
samochodu, ograniczenie kosztów
eksploatacji i utrzymanie sprawności
systemów bezpieczeństwa.
W niniejszym rozdziale objaśniono, jak
przeprowadzać konserwacj\f.PRZEGLĄD OKRESOWY ................146
WYKAZ CZYNNOŚCI
PRZEGLĄDÓW OKRESOWYCH .....147
KONTROLE OKRESOWE................150
UŻYWANIE SAMOCHODU W
TRUDNYCH WARUNKACH.............150
SPRAWDZANIE POZIOMU
PŁYNÓW ........................................151
FILTR POWIETRZA..........................157
AKUMULATOR................................158
KOŁA I OPONY ...............................159
WYCIERACZKA SZYBY
PRZEDNIEJ.....................................161
KAROSERIA....................................163
WN\fTRZE.......................................164
145
2-10-2013 13:40 Pagina 145

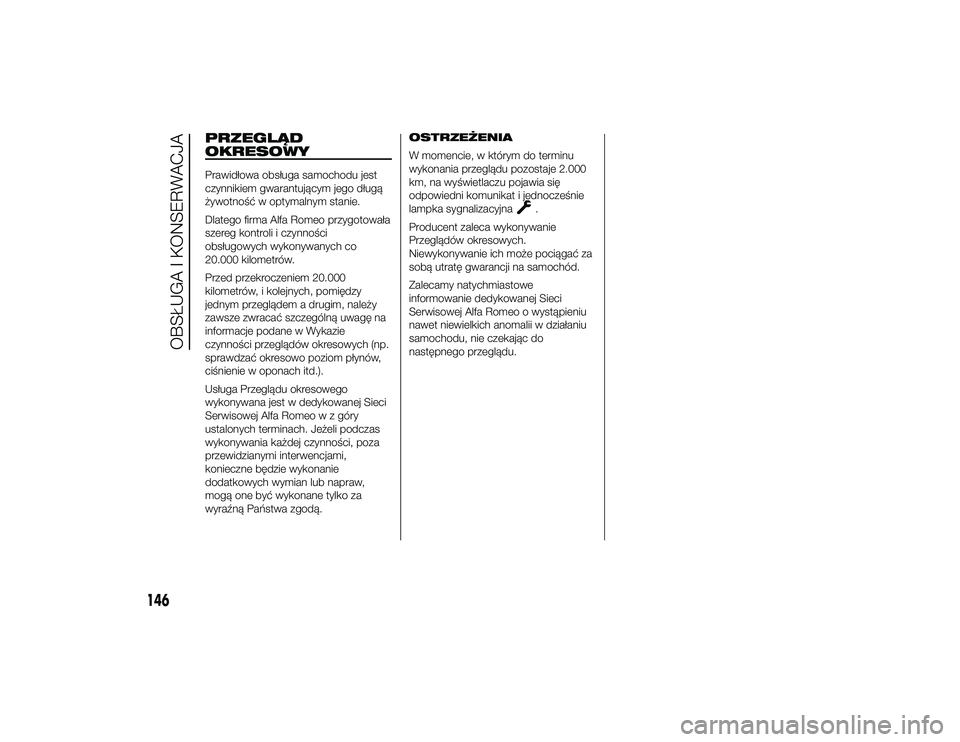

PRZEGLĄD
OKRESOWYPrawidłowa obsługa samochodu jest
czynnikiem gwarantującym jego długą
żywotność w optymalnym stanie.
Dlatego firma Alfa Romeo przygotowała
szereg kontroli i czynności
obsługowych wykonywanych co
20.000 kilometrów.
Przed przekroczeniem 20.000
kilometrów, i kolejnych, pomiędzy
jednym przeglądem a drugim, należy
zawsze zwracać szczególną uwagę na
informacje podane w Wykazie
czynności przeglądów okresowych (np.
sprawdzać okresowo poziom płynów,
ciśnienie w oponach itd.).
Usługa Przeglądu okresowego
wykonywana jest w dedykowanej Sieci
Serwisowej Alfa Romeo w z góry
ustalonych terminach. Jeżeli podczas
wykonywania każdej czynności, poza
przewidzianymi interwencjami,
konieczne będzie wykonanie
dodatkowych wymian lub napraw,
mogą one być wykonane tylko za
wyra\bną Państwa zgodą.OSTRZEŻENIA
W momencie, w którym do terminu
wykonania przeglądu pozostaje 2.000
km, na wyświetlaczu pojawia się
odpowiedni komunikat i jednocześnie
lampka sygnalizacyjna
.
Producent zaleca wykonywanie
Przeglądów okresowych.
Niewykonywanie ich może pociągać za
sobą utratę gwarancji na samochód.
Zalecamy natychmiastowe
informowanie dedykowanej Sieci
Serwisowej Alfa Romeo o wystąpieniu
nawet niewielkich anomalii w działaniu
samochodu, nie czekając do
następnego przeglądu.
146
OBSŁUGA I KONSERWACJA
2-10-2013 13:40 Pagina 146

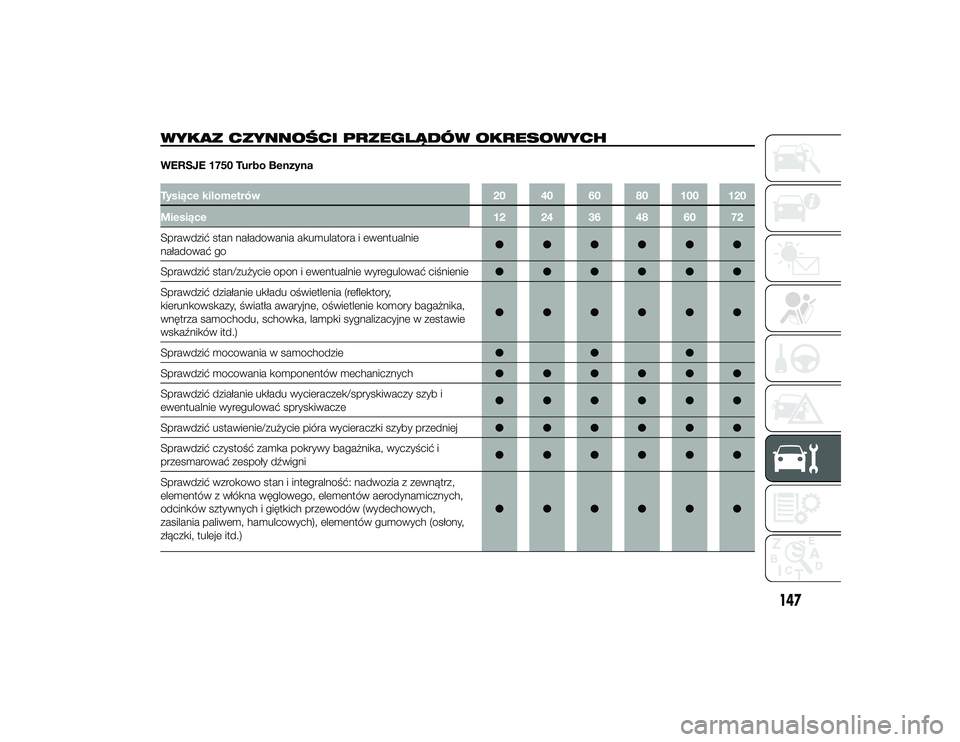

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCHWERSJE 1750 Turbo BenzynaTysiące kilometrów20 40 60 80 100 120
Miesiące 12 24 36 48 60 72
Sprawdzić stan naładowania akumulatora i ewentualnie
naładować go ●●●●●●
Sprawdzić stan/zużycie opon i ewentualnie wyregulować ciśnienie ●●●●●●
Sprawdzić działanie układu oświetlenia (reflektory,
kierunkowskazy, światła awaryjne, oświetlenie komory bagażnika,
wnętrza samochodu, schowka, lampki sygnalizacyjne w zestawie
wska\bników itd.) ●●●●●●
Sprawdzić mocowania w samochodzie ●●●
Sprawdzić mocowania komponentów mechanicznych ●●●●●●
Sprawdzić działanie układu wycieraczek/spryskiwaczy szyb i
ewentualnie wyregulować spryskiwacze ●●●●●●
Sprawdzić ustawienie/zużycie pióra wycieraczki szyby przedniej ●●●●●●
Sprawdzić czystość zamka pokrywy bagażnika, wyczyścić i
przesmarować zespoły d\bwigni ●●●●●●
Sprawdzić wzrokowo stan i integralność: nadwozia z zewnątrz,
elementów z włókna węglowego, elementów aerodynamicznych,
odcinków sztywnych i giętkich przewodów (wydechowych,
zasilania paliwem, hamulcowych), elementów gumowych (osłony,
złączki, tuleje itd.) ●●●●●●
147
