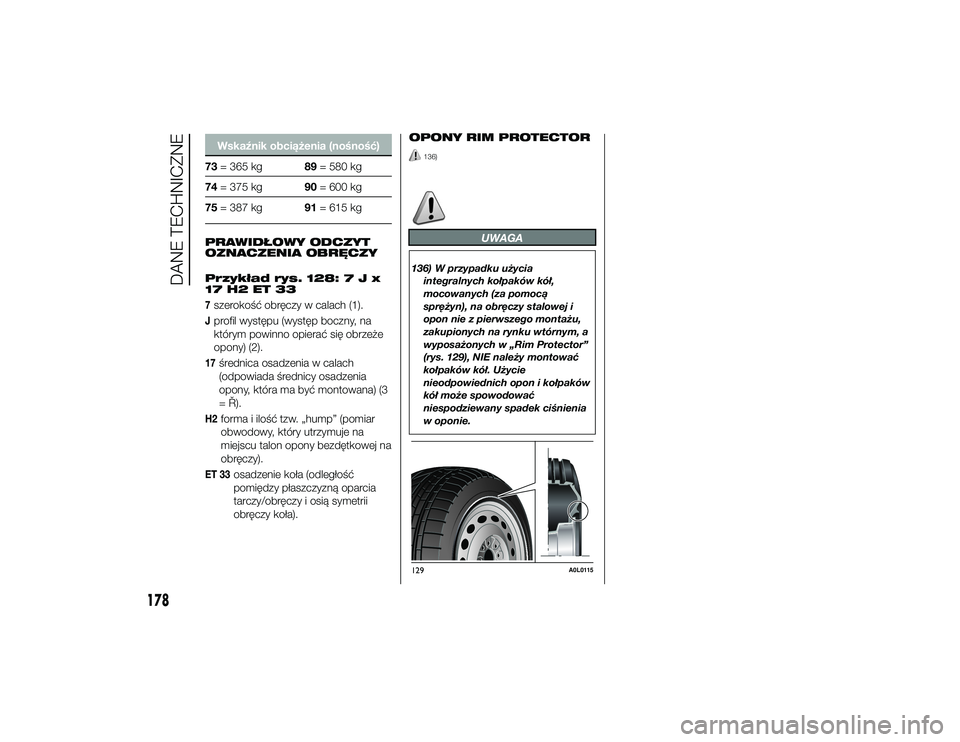

Wskaźnik obciążenia (nośność)
73 = 365 kg 89= 580 kg
74 = 375 kg 90= 600 kg
75 = 387 kg 91= 615 kg
PRAWIDŁOWY ODCZYT
OZNACZENIA OBR\bCZY
Przykład rys. 128:7Jx
17 H2 ET 33
7szerokość obręczy w calach (1).Jprofil występu (występ boczny, na
którym powinno opierać się obrzeże
opony) (2).17
średnica osadzenia w calach
(odpowiada średnicy osadzenia
opony, która ma być montowana) (3
= Ř).
H2
forma i ilość tzw. „hump” (pomiar
obwodowy, który utrzymuje na
miejscu talon opony bezdętkowej na
obręczy).
ET 33
osadzenie koła (odległość
pomiędzy płaszczyzną oparcia
tarczy/obręczy i osią symetrii
obręczy koła). OPONY RIM PROTECTOR
136)
UWAGA
136) W przypadku u\bycia
integralnych kołpaków kół,
mocowanych (za pomocą
sprę\byn), na obręczy stalowej i
opon nie z pierwszego monta\bu,
zakupionych na rynku wtórnym, a
wyposa\bonych w „Rim Protector”
(rys. 129), NIE nale\by montować
kołpaków kół. U\bycie
nieodpowiednich opon i kołpaków
kół mo\be spowodować
niespodziewany spadek ciśnienia
w oponie.129
A0L0115
178
DANE TECHNICZNE
2-10-2013 13:40 Pagina 178

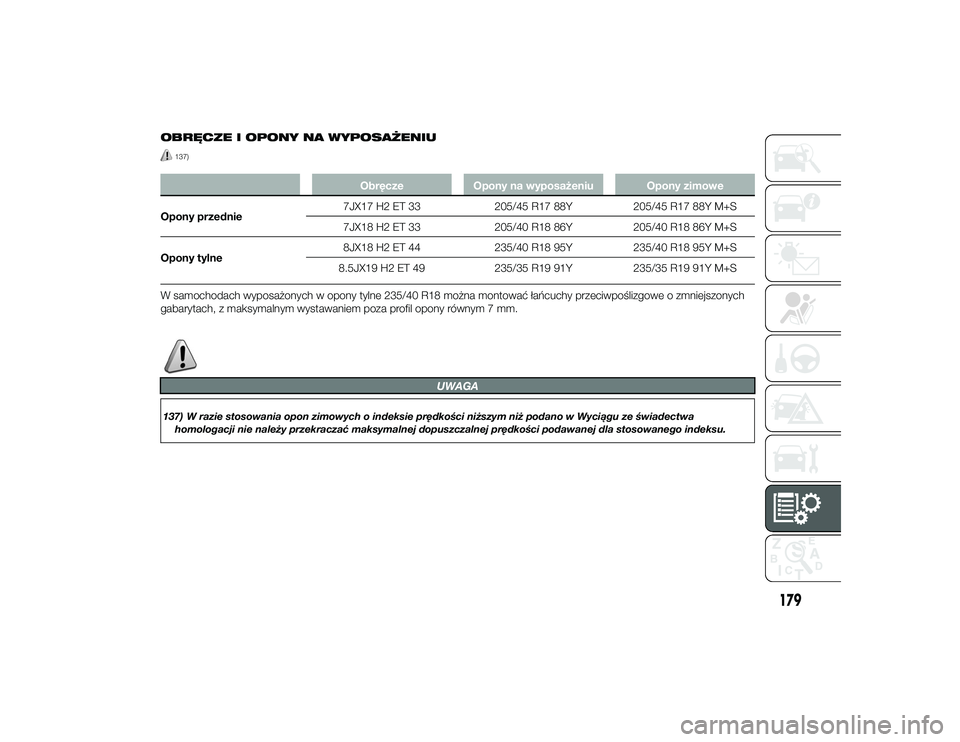

OBR\bCZE I OPONY NA WYPOSAŻENIU
137)
ObręczeOpony na wyposażeniu Opony zimowe
Opony przednie 7JX17 H2 ET 33
205/45 R17 88Y205/45 R17 88Y M+S
7JX18 H2 ET 33 205/40 R18 86Y205/40 R18 86Y M+S
Opony tylne 8JX18 H2 ET 44
235/40 R18 95Y235/40 R18 95Y M+S
8.5JX19 H2 ET 49 235/35 R19 91Y235/35 R19 91Y M+S
W samochodach wyposażonych w opony tylne 235/40 R18 można montować łańcuchy przeciwpoślizgowe o zmniejszonych
gabarytach, z maksymalnym wystawaniem poza profil opony równym 7 mm.
UWAGA
137) W razie stosowania opon zimowych o indeksie prędkości ni\bszym ni\b podano w Wyciągu ze świadectwa homologacji nie nale\by przekraczać maksymalnej dopuszczalnej prędkości podawanej dla stosowanego indeksu.
179
2-10-2013 13:40 Pagina 179

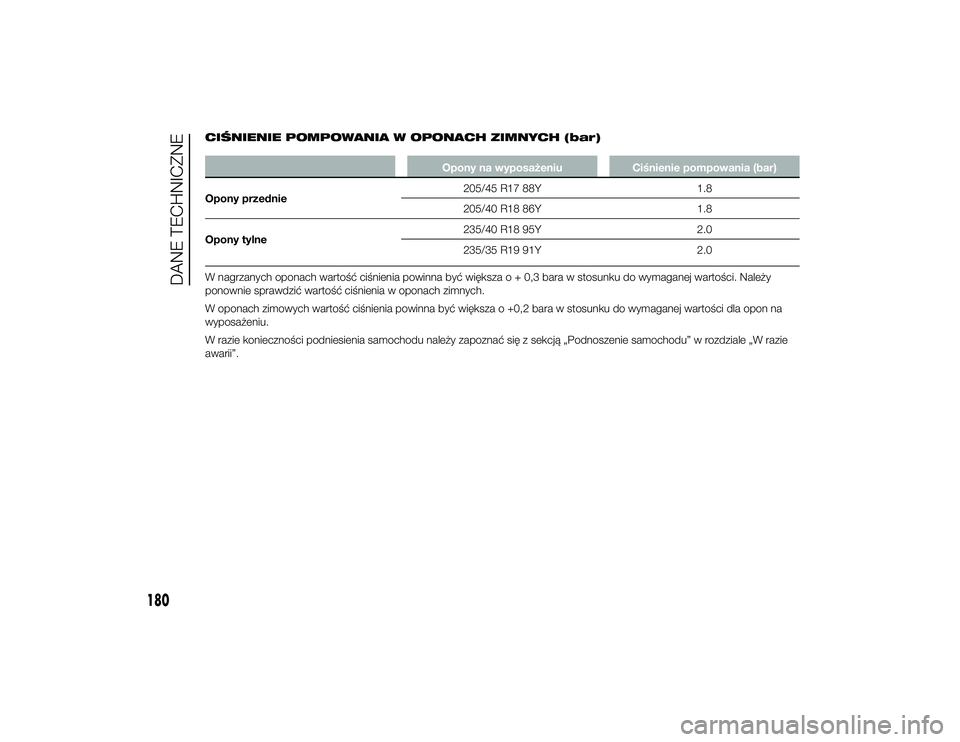

CIŚNIENIE POMPOWANIA W OPONACH ZIMNYCH (bar)
Opony na wyposażeniuCiśnienie pompowania (bar)
Opony przednie 205/45 R17 88Y
1.8
205/40 R18 86Y 1.8
Opony tylne 235/40 R18 95Y
2.0
235/35 R19 91Y 2.0
W nagrzanych oponach wartość ciśnienia powinna być większa o + 0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych.
W oponach zimowych wartość ciśnienia powinna być większa o +0,2 bara w stosunku do wymaganej wartości dla opon na
wyposażeniu.
W razie konieczności podniesienia samochodu należy zapoznać się z sekcją „Podnoszenie samochodu” w rozdziale „W razie
awarii”.
180
DANE TECHNICZNE
2-10-2013 13:40 Pagina 180

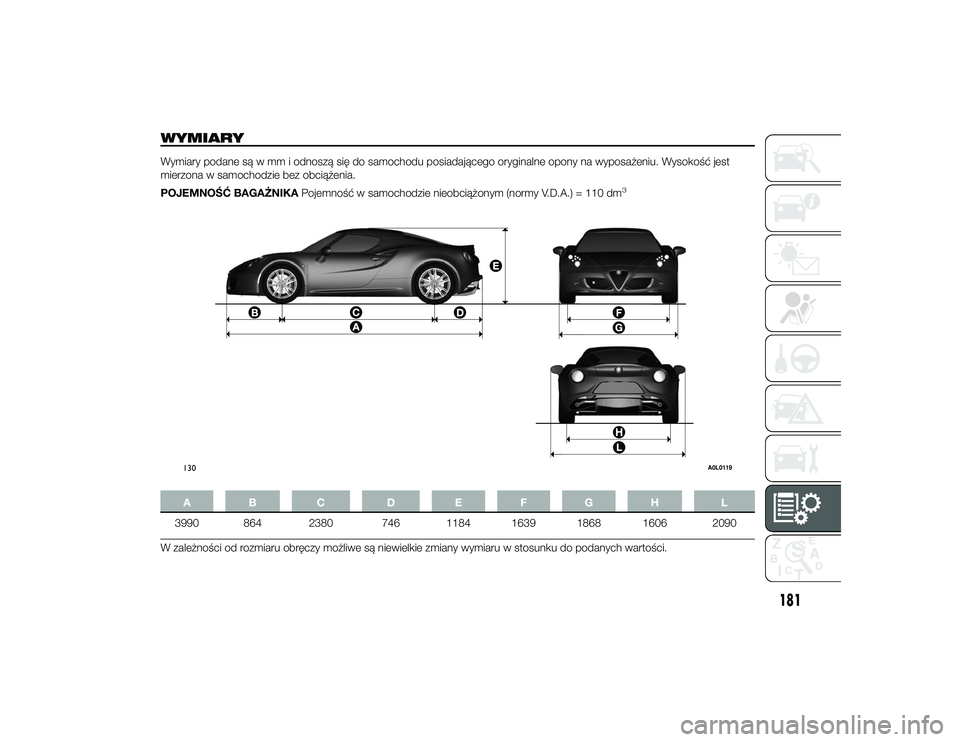

WYMIARYWymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
POJEMNO\bĆ BAGAŻNIKAPojemność w samochodzie nieobciążonym (normy V.D.A.) = 110 dm
3
AB C D E FGH L
3990 864 2380 746 1184 1639 1868 1606 2090
W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w stosunku do podanych wartości.130
A0L0119
181
2-10-2013 13:40 Pagina 181

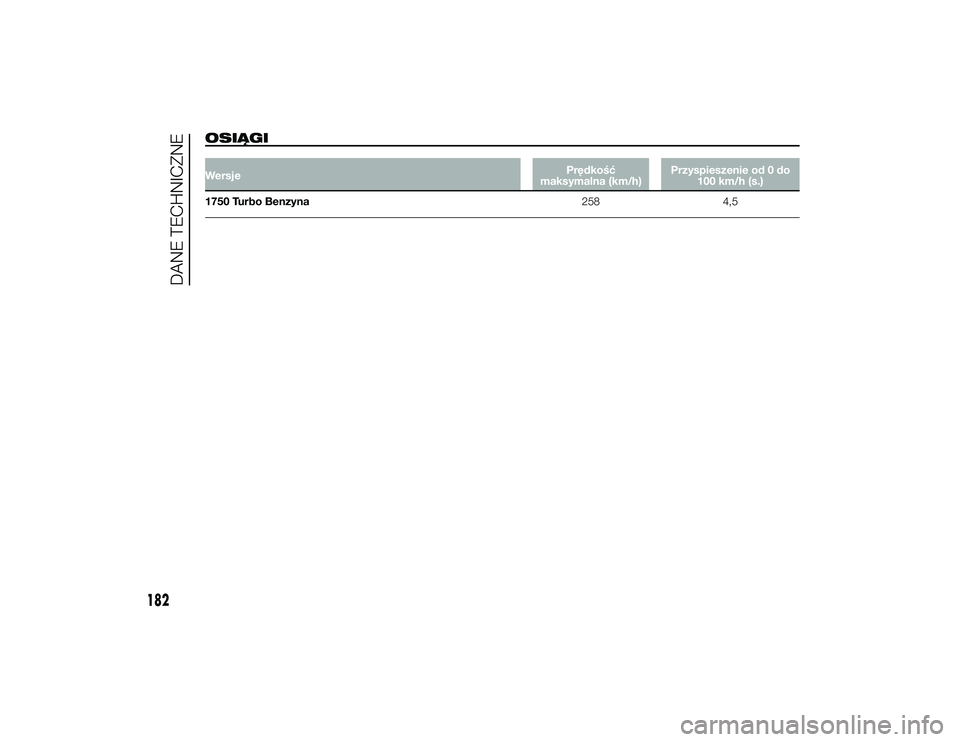

OSIĄGIWersjePrędkość
maksymalna (km/h) Przyspieszenie od 0 do
100 km/h (s.)
1750 Turbo Benzyna 2584,5
182
DANE TECHNICZNE
2-10-2013 13:40 Pagina 182

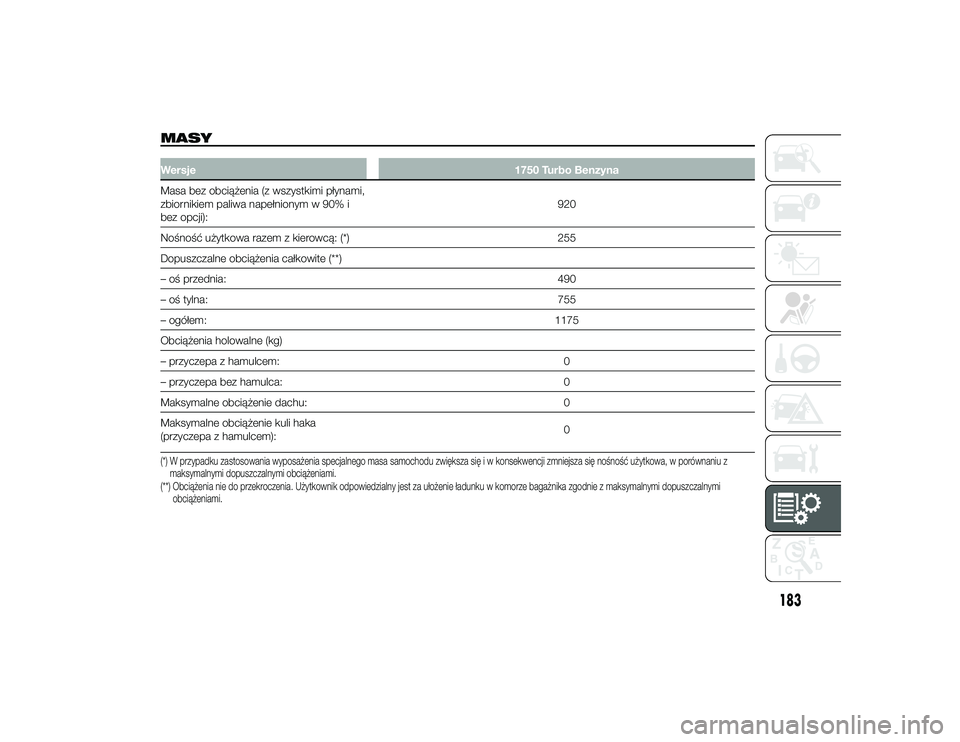

MASYWersje1750 Turbo Benzyna
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i
bez opcji): 920
Nośność użytkowa razem z kierowcą: (*) 255
Dopuszczalne obciążenia całkowite (**)
– oś przednia: 490
– oś tylna: 755
– ogółem: 1175
Obciążenia holowalne (kg)
– przyczepa z hamulcem: 0
– przyczepa bez hamulca: 0
Maksymalne obciążenie dachu: 0
Maksymalne obciążenie kuli haka
(przyczepa z hamulcem): 0(*) W przypadku zastosowania wyposażenia specjalnego masa samochodu zwiększa się i w konsekwencji zmniejsza się nośność użytkowa, w porównaniu z
maksymalnymi dopuszczalnymi obciążeniami.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
183
2-10-2013 13:40 Pagina 183

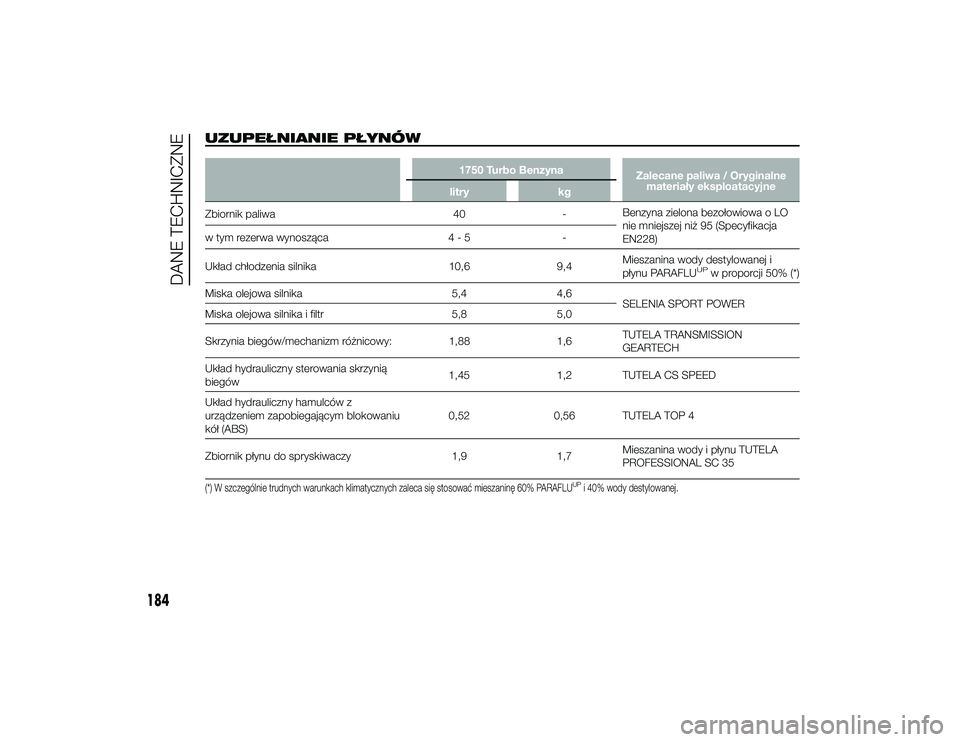

UZUPEŁNIANIE PŁYNÓW
1750 Turbo BenzynaZalecane paliwa / Oryginalne
materiały eksploatacyjne
litry kg
Zbiornik paliwa 40-Benzyna zielona bezołowiowa o LO
nie mniejszej niż 95 (Specyfikacja
EN228)
w tym rezerwa wynosząca
4 - 5-
Układ chłodzenia silnika 10,69,4Mieszanina wody destylowanej i
płynu PARAFLU
UP
w proporcji 50% (*)
Miska olejowa silnika 5,44,6
SELENIA SPORT POWER
Miska olejowa silnika i filtr 5,85,0
Skrzynia biegów/mechanizm różnicowy: 1,881,6TUTELA TRANSMISSION
GEARTECH
Układ hydrauliczny sterowania skrzynią
biegów 1,45
1,2 TUTELA CS SPEED
Układ hydrauliczny hamulców z
urządzeniem zapobiegającym blokowaniu
kół (ABS) 0,52
0,56 TUTELA TOP 4
Zbiornik płynu do spryskiwaczy 1,91,7Mieszanina wody i płynu TUTELA
PROFESSIONAL SC 35
(*) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLU
UPi 40% wody destylowanej.
184
DANE TECHNICZNE
2-10-2013 13:40 Pagina 184

MATERIAŁY EKSPLOATACYJNEOlej w silniku tego samochodu został specjalnie opracowany i przetestowany, by spełniać wymogi przewidziane przez Wykaz
czynności przeglądów okresowych. Stałe stosowanie wskazanych materiałów eksploatacyjnych zapewnia właściwe zużycie
paliwa i emisje zanieczyszczeń. Jakość oleju jest czynnikiem decydującym o właściwym działaniu i trwałości silnika.
PARAMETRY PRODUKTÓWPrzeznaczenieParametry jakościowe płynów i olejów dla
prawidłowego funkcjonowania samochodu Płyny i oleje oryginalne Interwał wymiany
Olej do silników
benzynowych29)
Olej całkowicie syntetyczny klasy SAE 5W-40
ACEA A3.
Kwalifikacja FIAT 9.55535-GH2. SELENIA SPORT
POWER
Contractual Technical
Reference N° F052.H12Zgodnie z Wykazem
czynności przeglądów
okresowych
W sytuacjach awaryjnych, gdy nie ma dostępu do środków smarnych o wskazanej charakterystyce, zezwala się na
stosowanie, w zakresie uzupełniania poziomu, produktów o minimalnych podanych parametrach ACEA; w takim przypadku nie
zapewnia się jednak optymalnych osiągów silnika.
OSTRZEŻENIE
29) U\bycie produktów o innych parametrach ni\b podane powy\bej mo\be spowodować powa\bne uszkodzenie silnika i utratę gwarancji.
185
2-10-2013 13:40 Pagina 185

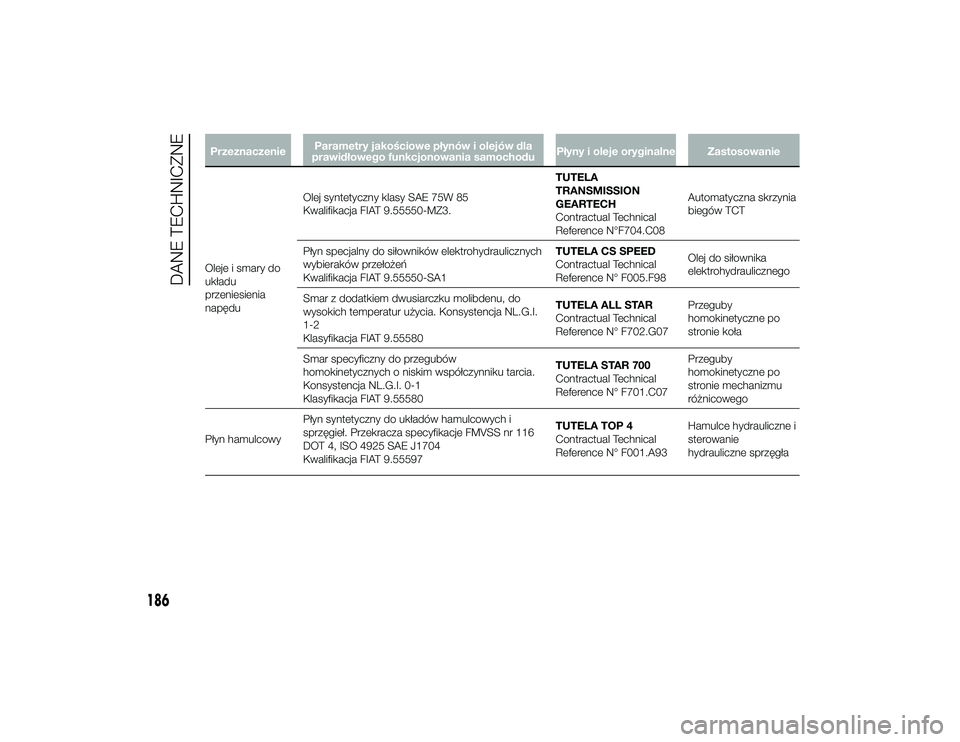

PrzeznaczenieParametry jakościowe płynów i olejów dla
prawidłowego funkcjonowania samochodu Płyny i oleje oryginalne Zastosowanie
Oleje i smary do
układu
przeniesienia
napędu Olej syntetyczny klasy SAE 75W 85
Kwalifikacja FIAT 9.55550-MZ3.
TUTELA
TRANSMISSION
GEARTECH
Contractual Technical
Reference N°F704.C08Automatyczna skrzynia
biegów TCT
Płyn specjalny do siłowników elektrohydraulicznych
wybieraków przełożeń
Kwalifikacja FIAT 9.55550-SA1 TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98
Olej do siłownika
elektrohydraulicznego
Smar z dodatkiem dwusiarczku molibdenu, do
wysokich temperatur użycia. Konsystencja NL.G.I.
1-2
Klasyfikacja FIAT 9.55580 TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
Przeguby
homokinetyczne po
stronie koła
Smar specyficzny do przegubów
homokinetycznych o niskim współczynniku tarcia.
Konsystencja NL.G.I. 0-1
Klasyfikacja FIAT 9.55580 TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Przeguby
homokinetyczne po
stronie mechanizmu
różnicowego
Płyn hamulcowy Płyn syntetyczny do układów hamulcowych i
sprzęgieł. Przekracza specyfikacje FMVSS nr 116
DOT 4, ISO 4925 SAE J1704
Kwalifikacja FIAT 9.55597 TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
Hamulce hydrauliczne i
sterowanie
hydrauliczne sprzęgła
186
DANE TECHNICZNE
2-10-2013 13:40 Pagina 186

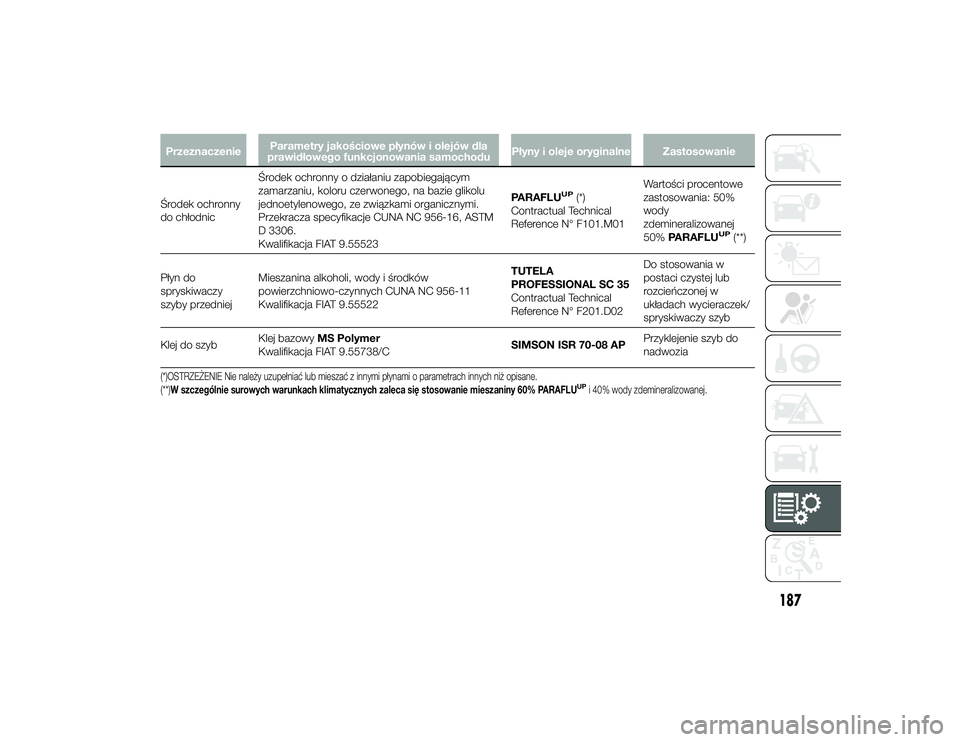

PrzeznaczenieParametry jakościowe płynów i olejów dla
prawidłowego funkcjonowania samochodu Płyny i oleje oryginalne Zastosowanie
Środek ochronny
do chłodnic Środek ochronny o działaniu zapobiegającym
zamarzaniu, koloru czerwonego, na bazie glikolu
jednoetylenowego, ze związkami organicznymi.
Przekracza specyfikacje CUNA NC 956-16, ASTM
D 3306.
Kwalifikacja FIAT 9.55523 PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01 Wartości procentowe
zastosowania: 50%
wody
zdemineralizowanej
50%
PARAFLU
UP
(**)
Płyn do
spryskiwaczy
szyby przedniej Mieszanina alkoholi, wody i środków
powierzchniowo-czynnych CUNA NC 956-11
Kwalifikacja FIAT 9.55522 TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Do stosowania w
postaci czystej lub
rozcieńczonej w
układach wycieraczek/
spryskiwaczy szyb
Klej do szyb Klej bazowy
MS Polymer
Kwalifikacja FIAT 9.55738/C SIMSON ISR 70-08 APPrzyklejenie szyb do
nadwozia
(*)OSTRZEŻENIE Nie należy uzupełniać lub mieszać z innymi płynami o parametrach innych niż opisane.
(**)W szczególnie surowych warunkach klimatycznych zaleca się stosowanie mieszaniny 60% PARAFLU
UPi 40% wody zdemineralizowanej.
